Потолки грильято: схема и устройство,установка, компоненты, стоимость

Подвесной потолок-решетка.

Подвесной потолок-решетка Грильято позволяет открывать новые перспективы в архитектуре современных потолков. Благодаря всему многообразию цветовых решений и особенностям своей геометрической структуры, потолок Грильято дает различные интересные варианты дизайна помещений.
Этот потолок по праву может гордиться своей хорошей коррозиестойкостью, светостойкостью, отличным сопротивлением атмосферным воздействиям, долговечностью декоративного покрытия. Потолок Грильято прост и удобен в монтаже, а благодаря тому, что он изготавливается из алюминия, он является еще и крайне долговечным и влагостойким.
Конструкция потолков Грильято позволяет:

• скрыть в межпотолочном пространстве все инженерные коммуникации, уменьшить объем помещения;
• обеспечить легкий доступ для обслуживания инженерных систем в межпотолочное пространство (решетки очень просто демонтируются);
• значительно снизить в помещении уровень шума. Эффективная термоизоляция и звукопоглощение обеспечивается благодаря монтажу плит из стекло- и минерального волокна с подставочной пленкой, которые опираются на решетки;
• разнообразно решать систему освещения. Помимо того, что помещение с потолком Грильято можно освещать при помощи встраиваемых в ячейки решетки светильников либо модульными светильниками 600х600, можно использовать и светильники, которые устанавливаются в межпотолочном пространстве. Благодаря этому можно создавать оригинальные визуальные эффекты тени и света.

Потолок Грильято является отличным дизайнерским решением потолка. Характеристики этого потолка удовлетворяют одновременно многим требованиям: высокой стойкости к агрессивным и влажным средам, повышенной пожаробезопасности, улучшенной вентиляции межпотолочного пространства, возможности легкого демонтажа.
Область его применения:

• аэропорты и вокзалы;
• торговые центры и магазины;
• кассы и залы ожидания;
• бары, кафе, рестораны;
• холлы и коридоры.

Подвесной потолок Грильято (решетчатый либо ячеистый потолок) состоит из решеток, которые собирают из U-образных профилей («мама» и «папа»). Решетки устанавливают на несущие направляющие, длина которых составляет 600мм (несущая С 60), 1200мм (несущая С 120), 1800мм (несущая С 180).
При помощи соединительного элемента несущие направляющие С 180 крепят друг к другу. В результате, смонтированная конструкция создает эффект открытой непрерывной поверхности с квадратными ячейками.
Ячейки бывают различных размеров: 200х200мм, 150х150мм, 120х120мм, 100х100мм, 86х86мм, 75х75мм, 60х60мм, 50х50мм, 40х40мм.
Высота же U-образных профилей также может быть разной: 50мм или 40мм.
Из алюминиевой ленты (толщиной до 0,5мм) с разными видами декоративного покрытия изготавливают пластины. Декоративное покрытие выполняют методом горячей сушки в заводских условиях. Толщина такого покрытия составляет 20±4мкм.
Цвет пластин может быть следующим: металлик, золото, суперзолото, хром, суперхром, белый.
Вес потолка, в зависимости от высоты профиля и размера ячеек, может составлять 6,0-2,0кг/кв.м.

А сколько каких будет?

Перед монтажом, и даже перед закупкой, потолок грильято нужно точно рассчитать, чтобы избежать чрезмерного расхода дорогого материала и труда, т.к. комнаты со сторонами, в точности кратными 60 см, встречаются редко. На этом этапе самое главное – правильно распределить решетки под обрезку, поэтому расчет потолка грильято начинается с разработки схемы расположения цельных и обрезных решеток. Номенклатуру и количество монтажных несущих профилей определяют по конструкции выбранного потолка и схеме обрезки.

Рассмотрим на примере комнаты 4х5 м и потолка с ячейкой 100х100 мм. Если потолок цельносборный, то кроить решетки нужно, как показано слева на рис. Отрезки 10 и 20 см укладываются на 60 см целое число раз, и отход материала выйдет минимальным. А в осевом ряду решеток без проблем встанут и растровые, и точечные светильники.

`img-8`

Схемы расположения обрезных решеток в потолках грильято

А вот если взять более дешевый свободнонесущий потолок, то эта схема уже не пройдет. Во-первых, в силу особенностей человеческого зрения ячейки узкого окаймления, отделенные разделительной полосой Т-профиля от основного поля, покажутся больше остальных, и потолок потеряет видимость единой поверхности. Во-вторых, собрать решетки, не закрепленные по краям, в узких проемах без дефектов (а они на потолках грильято очень хорошо заметны) будет трудно, если вообще возможно. Поэтому в данном случае потолок придется кроить так, как справа на рис. Но тогда ок. 20% материала уйдет в отход, т.к. остатки по 10 и 20 см тут никуда не приспособишь. И со светильниками возникают проблемы: по оси комнаты теперь идет силовой Т-профиль, располовинивать который нельзя.

О колоннах

`img-9`

Обводка колонн потолком грильято

Другая, не столь уж частая в обычных жилых комнатах, но вредная проблема – обводка потолком грильято круглых колонн. В силу особенностей зрительного восприятия на границе круглого и угловатого обрезанные края решеток будут просто бросаться в глаза, поз. 1 на рис. справа. Умалить этот эффект можно, оставив между колонной и подвесным растровым/реечным потолком зазор не менее стороны ячейки решетки. Чтобы базовый потолок в этом месте не прогладывал, лучше применить специальные окаймления для колонн с коническим или полусферическим раструбом, поз. 2.

Расчет комплектующих

Сначала измеряют помещение. Лучше делать это ближе к потолку — длина и ширина могут отличаться. Вычисляют периметр — столько понадобится погонных метров уголка.

Затем определяют необходимое количество несущих профилей. Для потолков грильято используются три типа: 2400, 1200 и 600 мм. В маленьких комнатах не обязательно брать все, достаточно двух размеров.

На этом этапе удобно набросать схему монтажа. Длину и ширину помещения делят на размер профиля. Затем умножают на число рядов направляющих.

После этого подсчитывают количество панелей. Площадь потолка делят на 0,39 м². Столько занимает каждая решётка с учётом несущих конструкций. Она состоит из двух типов профилей («папа» и «мама»), число которых в одной панели зависит от вида ячейки. Для больших нужно меньше, и наоборот. Например, для решётки 30 х 30 понадобится 19 штук каждого вида, а для 86 х 86 — только 6. На эту цифру умножают количество панелей.

Число подвесов зависит от того, сколько несущих профилей. Рекомендации производителей такие:

• на каждую направляющую 2400 нужно 4 штуки;
• 1200 — 2-3;
• 600 — 1.

Если светильники крепятся к потолку, понадобятся дополнительные подвесы. Ведь эти приборы тяжелее решёток.

Монтаж потолка грильято своими руками

По сути, потолки грильято – обычный конструктор, где каждая из деталей предназначена для конкретных целей. Но вы все же приобрели не готовое изделие, а только материалы для его изготовления, поэтому поработать придется как с перфоратором и строительным уровнем, так и с ножницами по металлу.

Подготовка потолка

Так как грильято является открытой конструкцией, его устанавливают на чистый, оштукатуренный и окрашенный в подходящий цвет потолок. Для этого с перекрытия необходимо удалить старую осыпающуюся штукатурку, расширить трещины, замазать их раствором. Далее потолок выравнивается. Мелкие огрехи будут не видны, достаточно лишь сгладить бросающиеся в глаза перепады высоты.

Подготовленную поверхность можно побелить или окрасить любой интерьерной краской. Чтобы придать будущей конструкции глубину и объем, потолку можно придать контрастный, отличный от грильято цвет. Это придаст ему глубину и объем.

Перед установкой грильято на потолке прокладываются требуемые коммуникации. Далее намечается с помощью уровня по всему периметру комнаты местонахождение грильято.

Пошаговый монтаж

Грильято – объемный решетчатый (ячеистый) потолок, поверхность которого разбита на множество ячеек. Для получения такой конструкции используют алюминиевые пластины (профили) с цветным покрытием. Такие профили перекрещиваются между собой, образуя декоративные ячейки. Их размеры могут быть самыми разными – от 30х30 до 200х200 мм.

Для монтажа можно приобрести систему грильято от любого производителя – конструкция у них будет сходной. Определить требуемое количество материалов для решетчатых потолков довольно сложно. Для расчетов лучше использовать специальные калькуляторы, предоставленные на сайте конкретного производителя.

1. Перед началом монтажа лучше начертить схему будущего потолка с учетом расположения светильников и разметкой мест прокладывания проводки.
2. Грильято монтируются только на основные бетонные перекрытия. Использование гипсокартона в этом случае недопустимо.
3. На потолке просверливаем отверстия для подвесов (с шагом метр) и светильников. Так как алюминиевые профили достаточно гибкие, чтобы потолок со временем не прогнулся, места расположения светильников лучше усилить с помощью дополнительных подвесов. Для тяжелых осветительных приборов их может быть несколько.
4. Тросовые или проволочные подвесы закрепляются с помощью саморезов зонтичными дюбелями. Следует сразу отрегулировать высоту – крюки подвесов должны располагаться на 4 см выше пристенных профилей.
5. Точечные светильники, используемые в потолках армстронг или натяжных, в грильято держаться не будут. Для монтажа между решетками необходимо приобрести специальные осветительные приборы – спотлайты. Для их установки в ячейках вырезаются проемы.

6. По периметру стен на дюбель-гвозди крепятся угловые профили.

7. Вставляем в подвесы каркас: вначале крепим длинные направляющие профили, а затем самые короткие. Чтобы нагрузка ложилась поровну на все элементы, подвесы должны быть размещены равномерно относительно друг друга.
8. Укрепляем профили соединительными элементами. Слишком плотно к стене придвигать короб не следует – необходимо отступить несколько миллиметров.
9. Все провода подготовленной проводки выводятся за пределы будущего грильято.
10. Решетка собирается на полу отдельно. Занятие это не сложное. На всех планках есть необходимые пазы, которые вставляются относительно друг друга под прямым углом.
11. Готовая ячеистая решетка крепится (вкладывается) внутрь каркаса.
12. Уровень полученного подвесного потолка окончательно регулируется подвесами.

Так как профили для подобных конструкций имеют небольшую толщину и легко гнутся, работать с ними следует предельно аккуратно.

Увидеть воочию, как собираются потолки грильято, можно на видео:

Грильято своими руками

Самостоятельная сборка потолка грильято непреодолимых трудностей не представляет, см. напр. популярное видео ниже.

Видео: установка потолка грильято 60*60 см

Нужно только помнить, что грильято не армстронг, терпящий довольно грубые нарушения технологии, напр. замену, ради уменьшения высоты межпотолочного пространства, штатных подвесов проволочными петлями. Решетки грильято тяжелее плит армстронга и более хрупки, поэтому крепить раму к базовому потолку нужно «по полной». Еще важный момент – обрезать элементы решеток нужно только просекателем профиля; коряво раскромсанные концы потом никак не скроешь. В целом инструкция по монтажу потолка грильято своими руками выглядит так, тут нам еще раз понадобится рис. со схемой (еще раз продублирован справа):

• Производят расчет потолка, см. ниже
• Готовят базовый потолок: чистят, пропитывают грунтовкой глубокого проникновения, красят в цвет выбранного профиля или в темный, если помещение низкое.
• Делают в углах комнаты отметки для установки окантовки, отбивают отрезки между ними шнуром и проверяют горизонтальность линий уровнем. При необходимости корректируют, ориентируясь по самому низкому углу. Минимальная высота межпотолочного пространства – 200 мм.
• Ставят окантовочный профиль. Крепеж – саморезы от 4,2х60 с шагом 300-600 мм, смотря по материалу стены. Для дерева и бетона шаг может быть больше, для слабых материалов нужен меньше. В каменные стены крепеж ставят в пластиковых дюбелях.
• `img-7`

  Устройство потолка грильято

  Ставят несущие профили (поз. 1) вдоль длинных стен помещения, параллельно короткой стене соединяют их опорными (поз. 2) и ставят промежуточные, поз. 3.





















• В ходе сборки по спецификации на данный комплект (по умолчанию – через 2-3 пролета по 60 см) монтируют подвесы, поз. 4. Каждый подвес крепится к базовому потолку саморезом от 6х80 в пропиленовом любеле. Сразу же, пока приблизительно, подвесами выставляют раму в горизонт.
• Окончательно выставляют раму горизонтально и проемы 600х600 под оборудование подкрепляют не менее чем 2-мя подвесами на каждый в углах, расположенных по диагонали.
• Если в межпотолочном пространстве есть коммуникации, отстоящие от рамы менее чем на 5 см вверх, собирают решетки грильято под ними по месту, наверху, подавая элементы наклонно. Мелкие проемы под светильники и т.п. здесь недопустимы.
• Собирают по одной неполные решетки, подгоняют по месту и ставят также по отдельности.
• Также поодиночке собирают и ставят полные решетки с мелкими проемами.
• Собирают и ставят на места остальные полные решетки, поз. 5 и 6.

Виды потолочных систем Грильято

Выделяют следующие основные разновидности реечных систем Грильято, зависящие от устройства декоративных решеток и типа каркасного основания:

• стандарт. Монтаж потолка Грильято такого типа осуществляется в параллельном расположении каркасных профилей к полу. Ячейки изготавливаются в виде правильных квадратов. Данный вариант стоит дешевле остальных видов;
• пирамида. Отличительная особенность – необычные формы декоративных решеток. Во время установки таких конструкций вместо П-образных профилей применяют У-образные формы профилей. Пирамидальные потолочные системы помогают визуально сделать помещение выше;
• жалюзи. Такие потолки монтируют в случаях, когда нужен частый беспрепятственный доступ к системам коммуникаций, расположенным под черновой потолочной поверхностью. Профили, из которых воспроизводят каркас для потолков типа жалюзи, используют разные по высоте. В результате получают оригинальное дизайнерское решение;
• решетки с нестандартными по форме ячейками добавляют оригинальности и разнообразия интерьеру;
• разноуровневый Грильято. Для их установки, как и для типа жалюзи, тоже используют различные по высоте профили, благодаря чему можно создать потрясающий дизайн на поверхности потолка.

И куда же его?

По прочтении материала статьи у читателя может сложиться мнение, что место потолков грильято в больших общественных и производственных помещениях с высокими потолками. В целом это так, но и в частных строениях найдутся места, где потолок грильято пойдет на пользу.

Прежде всего, это прихожая. Испарения от промокшей одежды и обуви не огнеопасны и гипсокартонный подвесной потолок из влагостойкого ГКЛ не испортят, хотя потолок армстронг в данном месте может и «попухнуть». Но, скапливаясь в межпотолочном пространстве, санитарии с гигиеной всего жилья они отнюдь не улучшат. А обустройство потолка грильято в этом месте обойдется дешевле приточно-вытяжной вентиляции, которое в многоквартирных домах еще и технически невозможно.

В последнем случае потолок грильято поможет и завершить полноценное зонирование длинной, узкой и унылой прихожей-коридора. Ключевой элемент здесь арка, но грильято отлично дополнит дизайн прихожей до приглядности. В таком случае для ближней ко входу секции лучше подойдет грильято стандарт, а за аркой – жалюзи, ориентированные по проходу.

Второе место может обойтись вообще без фальшпотолка, но, если ему там быть, то только грильято. По тем же причинам, что и в цехах, где применяются ЛВЖ: место это – благоустроенный гараж или, скажем, мастерская автомеханика-индивидуала.

Что касается ванной и туалета, то грильято, конечно, влагостоек. Но конденсат на него падает, как и на любой металл. Не чистый дистиллят, а с захваченными из воздуха частицами пыли. От этого колер грильято со временем блекнет, причем пятнами. В общем, если под потолком мест общего пользования проходит лежак канализации верхнего этажа или водопроводные трубы, то здесь нужен потолок грильято свободнонесущий, чтобы решетки легко снимались для чистки. В противном случае лучше рассмотреть вариант влагостойкого моющегося покрытия базового потолка.

В жилых комнатах потолок грильято не обязателен, но и не противопоказан. Эстетические ограничения на него в таких местах налагает их малая высота, вследствие которой возможен непроизвольный взгляд на потолок под довольно крутым углом. Чтобы грильято в квартире смотрелся как полноценный модуль декора, его нужно дополнять сплошными вставками и/или обрамлением по контуру. Тогда потолок грильято будет способен украсить помещение не только современных лаконичных стилей оформления, но и таких традиционных, как рустик, кантри, колониальный, ампир, см. рис.

Потолки грильято в жилых помещениях

***

2012-2020 Вопрос-Ремонт.ру

cope itemtype=”https://schema.org/Article” data-nonce=”1c141c43ae”>

(Пока оценок нет)

cope itemtype=”https://schema.org/Organization”>

Основные требования

«Грильято» выпускает сооружения с уникальным оформлением, правильная установка и оснащение которых позволит создать в помещении неповторимый дизайн, что особенно важно для торговых, развлекательных центров и других заведений, где предусмотрено большое количество посетителей. В связи с этим дизайнеры выдвигают следующие требования к освещению:. В связи с этим дизайнеры выдвигают следующие требования к освещению:

В связи с этим дизайнеры выдвигают следующие требования к освещению:

1. Эстетичность. Светильник должен соответствовать общему стилю комнаты, иметь соответствующий дизайн и полностью вписываться в созданную композицию.
2. Функциональность. Прибор должен иметь достаточную мощность для подачи светового луча на большие пространства, при этом создавать эффект естественного светового фона. Это положительно влияет на нервную систему посетителей и работников.
3. Экономия. Оборудование должно потреблять минимальное количество электроэнергии.

Комфортная рабочая зона

Уютная терраса загородного дома

Сборка и монтаж декоративных решеток

Для изготовления декоративных решетчатых панелей используют два типа короткого профиля по 60 см. Планки первого типа имеют пять вырезов или пазов, расположенных вдоль нижней кромки. На рейках второго типа замки вырезаны по верхней кромке. Это позволяет выполнить сборку решетки без механического крепежа.

Собирать решетки долго и скучно, поэтому некоторые мастера используют следующий прием монтажа панели:

• Два одинаковых профиля выкладывают параллельно друг другу на столе в вертикальном положении;
• В крайние пазы вставляют рейку второго типа, получается П-образная конструкция;
• Остальные планки просто одеваются на базовые и протягиваются, сначала до самых крайних пазов, затем устанавливают остальные, приближаясь к первой рейке.

В результате получается конструкция, изображенная на фото.

После сборки всех решеток можно переходить к монтажу панелей на уже готовый каркас потолка Грильято. Процедура укладки декоративных элементов достаточно проста, необходимо завести решетку в окно между поперечиной и несущим профилем и уложить концы панели с замками в пазы каркаса.

Понятно, что монтаж декора потолка Грильято требует огромного терпения, так как, несмотря на высокую точность изготовления элементов каркаса, все же приходится прилагать небольшое усилие, поэтому работать необходимо с максимальной осторожностью. Монтаж последних рядов решеток, которые примыкают к стене и которыми завершается сборка потолка Грильято, выполняется с небольшой модификацией

Панель может получиться короче стандартного размера, поэтому ее приходится обрезать ножницами по металлу. Режется металл идеально, достаточно лишь пройти ножницами отдельно по каждой боковине, а центральную полку просто переломить

Монтаж последних рядов решеток, которые примыкают к стене и которыми завершается сборка потолка Грильято, выполняется с небольшой модификацией. Панель может получиться короче стандартного размера, поэтому ее приходится обрезать ножницами по металлу. Режется металл идеально, достаточно лишь пройти ножницами отдельно по каждой боковине, а центральную полку просто переломить.

Если последние панели Грильято подрезать не нужно, то перед монтажом лишь потребуется точно срезать ножницами замки на торцах, зацепить оставшимися пазами за лепестки каркаса и уложить решетку на рейки. Обрезанный край будет опираться на стартовый уголок потолка.

После завершения монтажа каркас потолка Грильято приобретает достаточно большую жесткость и прочность, поэтому случайное касание или несильный толчок не нанесет никакого вреда конструкции.

Монтаж несущего профиля потолка Грильято

После того как подвесные устройства были закреплены на бетонной или гипсокартонной плите, можно приступать к монтажу главного несущего профиля Грильято.

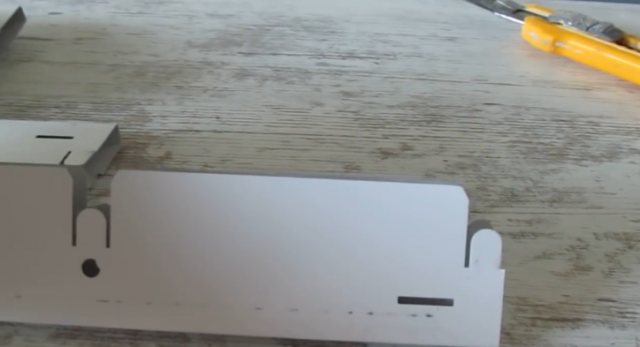

Это планка U-образного сечения, высотой в 50 мм и длиной 2400 мм. На одном из торцов выполнен замок, фото.

Второй конец профиля сделан с продольным пазом и глухой опорной поверхностью так, чтобы была возможность концом опереться на стартовый уголок при монтаже или сращивать планки между собой при необходимости. По всей длине рейки выполнены поперечные пазы для установки в них реек по 120 см.

Монтаж начинается с того, что первую рейку ставят глухим концом на стартовый уголок и зацепляют на крюках подвесов. Как правило, одновременно выполняют монтаж сразу двух или трех несущих реек. Для подвеса следующих отрезков по 240 см новые планки сращивают с помощью коротких переходников с уже установленными на крючках элементами.

Последние отрезки получаются нестандартной длины, поэтому перед монтажом профиль приходится обрезать со стороны замка. Далее, внутрь соединяемых концов укладывается и защелкивается переходник на продольных щелевидных отверстиях профилей.

У качественных потолков Грильято всех переходники спрятаны внутри планки, поэтому после монтажа их не видно, и сама конструкция создает впечатление единой цельной рамы.

Собранная линейка несущего профиля, подвешенная на крюках, получается очень гибкой и слабой, ее легко повредить неосторожным движением. Опытные мастера предпочитают по мере наращивания длины выполнять монтаж поперечин по 120 см. Так у потолка Грильято больше шансов остаться неповрежденным.

Во что грильято обойдется?

Из цехов и ангаров потолки грильято пришли прежде всего в большие и высокие общественные помещения. Тем не менее и среди частных построек и комнат найдутся такие, где грильято уместен и даже необходим, см. в конце. Насколько же он дорог?

Цена за 1 м² готового потолка грильято колеблется в очень широких пределах, в 10 и более раз. Вполне оправданно и при том же качестве работы. Напр., производители и крупные оптовики со своими монтажными подразделениями и транспортом обещают потолок грильято под ключ по 250-280 и даже 210-220 руб./кв. м. Но – читаем подробности условий; иногда приходится между строк. Бригада опытных монтажников собирает до 200 кв. м грильято в час. Если ячейка решетки от 75х75 мм (т.е. 100х100 и более), а потолочное оборудование стандартное, под проемы 600х600. А если нужно зашить извилистый коридор на 10 квадратов, с выступающими внутрь углами, нишей и 3-4 спотлайтами? Не делаем. Очень надо? Хорошо, посчитаем… высота существующего потолка у вас какая? 2,7? Так, ячейка 40х40… ну, 22 000-23 000 всего или 2200-2300 за квадрат. Почему? А ребятам потом до следующего объекта 4 часа добираться, а там и конец смены, день пропадает. И трудозатраты на обрезку краевых решеток распухают до 1/2-2/3 общих.

Мастера-индивидуалы предлагают монтаж потолка грильято из хозяйского материала по 500-750 руб./м². Тут, во-первых, разворачиваем прайс или спрашиваем по телефону: на такое-то помещение расценки в силе? Входят ли в цену мелкие проемы для светильников? Сколько и каких? А также – выпирающие углы, ниши, обводка кривых? В итоге в расчете на среднюю квартиру монтаж дорожает вдвое, и после замеров на месте, как правило, не дешевеет.

Купить комплект и собрать самому? Здесь подводный камень – зависимость цены от размера ячейки. С ее уменьшением потребное количество металла на единицу площади возрастает по квадрату, также как и производственные издержки на металообработку. Если профиль для ячейки 150х150 по 300 руб./кв. м найти сравнительно несложно, то 75Х75 дешевле 1300 руб. за квадрат обнаруживается с большим трудом. Такая цена для среднего бюджета уже более-менее приемлема, если грильято очень хочется, но как его собирать? Для этого нужно познакомиться с потолками грильято подробнее.

Как устроен грильято?

Устройство потолка грильято в общем похоже на подвесные потолки армстронг, см. след. рис., он нам понадобится еще не раз. По контуру помещения на определенной высоте монтируется поддерживающее обрамление из краевых L-образных профилей. Далее собирается силовая рама из продольных несущих, поперечных опорных и промежуточных соединительных профилей, в результате чего образуется решетка с ячеями стандартного размера 600х600 мм. Но в них не укладываются цельные плиты, а устанавливаются т. наз. решетки грильято – панели, собираемые заранее из тонкостенных металлопрофилей, с ячейкой 30х30, 40х40, 50х50, 75х75, 100х100, 150х150 или 200х200 мм. По перекрестьям профилей силовой рамы она подвешивается к базовому потолку также стандартными подвесами; подробнее о монтаже грильято см. далее.

`img-1`

Устройство потолка грильято

Технологически потолки грильято и армстронг отличаются прежде всего способами подрезки неполных панелей и светильниками. Обычные растровые осветители устанавливаются обычным же образом, в оставленные для них пустые проемы, поз. 1 на след. рис., также как и раструбы воздуховодов, испарители кондиционеров, динамики систем озвучивания для подвесных потолков и т.п. Но точечные светильники для потолков армстронг и натяжных в грильято не годятся, они там держаться не будут. В решетках грильято устанавливаются специальные спотлайты (в переводе – тот же точечный осветитель), под которые в собранных решетках просекаются проемы, поз. 2.

`img-2`

Светильники для потолков грильято

Что тут не так?

С потолками грильято связаны довольно распространенные заблуждения.

Первое, что особенно важно: они только лишь не создают в помещении дополнительной пожароопасности. Сами по себе грильято не пожаростойки и не огнестойки

Пожаростойкие конструкции должны выдерживать пребывание в очаге загорания заданное время без обрушения. Огнестойкие, кроме того, после нахождения в пламени должны сохранять прочность, физическую и химическую стойкость. Грильято делают из алюминия, который теряет прочность при +140, а плавится при +660 градусах Цельсия.

Второе, что утверждается во многих источниках, мягко говоря, не с полным пониманием сути дела, это что потолок грильято обеспечивает свободный доступ к коммуникациям. Просунуть руку с инструментом в дыру 200х200 или 150х150 мм, действительно, возможно, но о качественном выполнении работ по монтажу/ремонту трубы или проводки тут говорить не приходится, а о ТБ лучше и не заикаться.

Грильято обеспечивает осмотр запотолочного пространства без разборки потолка. Специалист со стремянки или подмостей на колесиках, подсвечивая себе фонариком, осматривает сквозь него до 30-45 м трассы в час. А если бы потолок был армстронг, то для того же пришлось бы привлекать на полдня-день бригаду рабочих для демонтажа и обратного монтажа покрытия. Что это значит для стоимости работ в производственных условиях, понятно. А собственно работы в запотолочном пространстве грильято производятся обычным порядком, после демонтажа панелей на обслуживаемом участке.

Виды решеток

Использование обоев в клетку в интерьере

Алюминиевые профили для потолков грильято выпускаются крашеными (бюджетный вариант), лакированными невыцветающим химически стойким лаком, анодированными или фактурированными под иные материалы фотопечатью. По устройству вставных решеток потолки грильято делятся на:

• Стандарт – самые простые в работе и дешевые, эксплуатационные качества средние.
• Пирамида, или пирамидальные – прим. на 30% дороже стандартных, сложнее в монтаже, но функциональнее и эстетичнее.
• Жалюзи – с ячейками вытянутой формы. Не дешевле стандартных, т.к. металл на профили требуется толще. В основном предназначены для функционального применения.
• Многоуровневые – с этими имеет место изрядная путаница, см. ниже.

Стандарт

Стандартные решетки грильято набираются из профилей U-образного сечения. Точнее, сечения в виде перевернутого П, поз. 1 и 1а на рис. Чтобы базовый потолок сквозь решетку грильято стандарт не проглядывал явно, сторона ее ячейки должна быть не более 2-3% от высоты базового потолка, при ее значении до 3 м. Звуки грильято стандарт подавляет только распространяющиеся сверху вниз, на 6-10 дБ (в 2-3 раза).

Виды решеток грильято

Пирамида

Усеченная пирамида в данном случае только воображаемое заполнение ячеек грильято, поз. 2. Самый профиль решетки Y-образного сечения, поз. 2а. Просматриваемость запотолочного пространства много ниже (поз. 3б), поэтому сторона ячейки пирамидального грильято может быть 7-8% и более от высоты базового потолка. Шумоподавление сверху вниз на 14-18 дБ (5-8 раз), а снизу вверх на 8-12 дБ (2,5-4 раза). Монтаж требует навыка и внимания, чтобы случайно не погнуть полки Y.

Жалюзи

Грильято-жалюзи в больших залах позволяют хорошо и ненавязчиво зрительно организовать пространство. Напр., на поз. 3а направить по пути к двери, тем более что там и указатели повесить негде. За технически функциональными грильято-жалюзи (поз. 3б) можно, к примеру, спрятать широкие воздуховоды, обеспечивающие мощный поток при низком давлении. За столиком в кафе с такой приточно-вытяжной вентиляцией могут спокойно беседовать некурящий с заядлым курильщиком. Наконец, функциональность грильято-жалюзи возможна эстетически-декоративная, напр. для имитации деревянного реечного потолка. Обойдется грильято «под рейку» вряд ли дешевле дуба, зато потолок будет негорючим и не гниющим.

Многоуровневые

Снова нам понадобится рис. со схемой потолка грильято. Видите просечки вверху профилей-«пап»? В них можно вставлять дополнительные несущие элементы и следующие секции собирать со сдвигом вверх. Но применяется такая технология довольно редко: чтобы сформировать уступ хорошо заметной высоты, нужно много материала и труда. Сборка многоуровневых потолков грильято чаще осуществляется по комбинированной технологии:

1. Собирают каркас для гипсокартонного многоуровневого потолка по базовой для него технологии, из C- и U- оцинкованных профилей;
2. Обшивают ГКЛ вертикальные поверхности – боковины;
3. В горизонтальных проемах монтируют несущие рамы грильято;
4. В проемы несущих рам ставят решетки и оборудование потолка.

Еще одна путаница

Слово «грильято» можно считать шедевром рекламного дела, до того оно хорошо звучит, запоминается и ассоциируется. Не удивительно, что под тем же названием под заказ предлагаются фальшпотолки ничем не плохие, но конструктивно, технологически и по эксплуатационным свойствам потолку грильято не родственные. Напр., на поз. 1 рис. – натяжной потолок с поддерживающей декоративной решеткой. Она не даст провиснуть полотнищу, но с грильято здесь только внешнее сходство. Или, скажем, бескаркасный подвесной реечный потолок из гнутых металлопрофилей, поз. 2. Общего с потолком грильято у него только то, что оба алюминиевые. А многоуровневый гипсокартонный потолок с натяжными вставками, поз. 3, просто беззастенчиво эксплуатирует расхожий мем.

Образцы подвесных потолков не грильято, предлагаемых как грильято
