Виды и монтаж потолка армстронг

Потолок Армстронг — технология монтажа

Разметка потолка

Главное, с чего нужно начинать монтаж потолка Армстронг — это качественная разметка.

Важно! Конструкция потолка позволит делать установку инженерных сетей и после установки, но не стоит забывать, что расстояние от перекрытия должно быть не менее 15 см. Разобравшись с высотой необходимых коммуникаций, делаем отметки по периметру помещения на стенах и прочерчиваем по ним ровную линию

Разобравшись с высотой необходимых коммуникаций, делаем отметки по периметру помещения на стенах и прочерчиваем по ним ровную линию.

Обычно, для разметки используются лазерные нивелиры, хотя подойдет как линейка, так и гидравлический уровень.

Монтаж боковых профилей

На данном этапе используется пристенные профили, которые еще иногда называют L-образными.

Монтаж потолка должен начинаться с крепления к стене L-образного профиля с шагом 40 см по ранее прочерченной линии по периметру помещения.



Профиль нужно крепить так, чтобы получилась «полка», при этом окрашенная сторона должна смотреть вниз. Обычно, крепления подбираются в зависимости от материала стены, но чаще всего используются дюбель-шурупы.

Монтаж подвесов

После того, как мы смонтировали профиль, должен производиться монтаж подвесов, которые будут держать несущие рейки.

Первый подвес устанавливается на расстоянии 0.6 м от стены, далее расстояние между подвесами должно быть 1.2 м.

Важно! Подвесы необходимы для крепления несущих реек. Учитывая шаг 1.2 м, вы без особого труда сможете рассчитать необходимое количество подвесов

Крепление к перекрытию (для направляющих и других профилей) осуществляется при помощи анкерных болтов (шляпка диаметром >13 мм) и забивных, разжимных дюбелей, в зависимости от конструкции межэтажного перекрытия или покрытия.



После установки подвесов регулируем их длину таким образом, чтоб несущая рейка плотно легла на боковой профиль.

Регулирование длины предусмотрено в самой конструкции подвеса, так что этот процесс не станет проблемой.

Монтаж несущих реек

Несущие рейки должны крепиться к подвесам и опираться на профиль-уголок.

Несущие рейки крепятся параллельно стене, расстояние между такими рейками должно быть равным 1.2 м. Эти рейки длинной 3.7 м, но их при необходимости можно удлинить или обрезать.

На видео можно посмотреть инструкцию по сборке таких креплений:

https://youtube.com/watch?v=VHNlCJUq7qw%23t%3D49

Монтаж поперечных реек 1.2 м

Закрепив несущие рейки приступаем к установке реек длинной 1.2 м. Крепим их перпендикулярно несущим с шагом 0.6 м. Никаких специальных инструментов для крепления не требуется, на несущих рейках есть прорези, просто вставляем поперечные до щелчка.

Важно! Строго придерживайтесь шага в 0.6 м, иначе плиты могут не влезть в ячейку, либо выпасть из нее

Монтаж поперечных реек 0.6 м

Чтоб завершить каркас подвесного потолка Армстронг необходимо поперечными рейками 0.6 м соединить рейки 1.2 м. Для этого параллельно несущей рейки, между рейками 1.2 м вставляем рейки 0.6 м. Таким образом у нас получаются ячейки 60 * 60 см.



Укладка потолочных плит

Укладывание должно начинаться с центра. Выкладываем квадраты по очереди, оставляя в нужных местах просветы в потолке под будущие светильники Армстронг. Если плитки, вкладываемые у стены оказываются большими, то их нужно просто обрезать.

Монтаж светильников Армстронг

Итак, потолок своими руками уже практически готов, теперь переходим к завершающей стадии — установке светильников Армстронг.

Их существует несколько видов.

Традиционные люминесцентные 4 лампы на 18 ватт

Светодиодные — экономные

Что нужно знать при выборе светильников:

1. Одна из составных частей светильника — теплоотводящая плата, на которой укрепятся светильники, она во многом определяет срок службы. Например, текстолитовая плата обеспечивает менее качественный отвод тепла, чем алюминиевая.

2. Блок питания в светильнике — важная составляющая, которая в некачественных дешевых светильниках может отсутствовать.

3. Корпус светильника не должен быть гибким, так как при нагревании он может прогнуться.

В целом же достаточно поставить грамотно выбранный светильник в паз, подсоединив его к сети.

Об установке светильников Армстронг можно посмотреть в следующем видео:

О том, из каких частей он состоит и как разбирается — здесь:

Сравнение различных видов светильников:

Видео монтажа подвесного потолка Армстронг своими руками

Расчет материалов

Для расчета материалов нужно знать размеры помещения – длину и ширину. По ним рассчитывают нужное количество плиток и профилей. Расчет включает несколько этапов.

1. Определяют нужное количество плиток. Для этого вычисляют площадь комнаты, умножив ее длину на ширину в метрах. Полученный результат делят на площадь одной плитки, для стандартного размера 60х60 см она составляет Sп = 0,36 м. Округляют результат до целого числа.

Пример: для комнаты 3,5х5 м площадь комнаты Sк = 3,5х5=17,5 м. Количество плиток Nп = 17,5/0,36 = 48,6. После округления получается 49 штук.

1. Вычисляют количество стеновых профилей. Для этого определяют периметр комнаты, сложив длины всех его стен, и делят его на стандартную длину углового профиля 3,0 м.

Пример: периметр комнаты Pк = 3,5+5+3,5+5 = 17 м. Количество стеновых профилей Nсп = 17/3 = 5,66 штук. После округления в большую сторону получается 6 штук.

1. Находят количество несущих профилей. Их располагают обычно вдоль короткой стены на расстоянии 0,6 м от стены и 1,2 м между профилями. Число профилей в ряду находят так: делят ширину комнаты на стандартную длину профиля, равную 3,7 метра, и округляют результат до большего целого. Количество рядов определяют, разделив длину комнаты на шаг установки несущих профилей 1,2 метра, округляют до большего целого. Число профилей в ряду умножают на количество рядов.

Пример: для приведенной в примере комнаты в ряду будет один профиль, так как ширина комнаты меньше, чем стандартная длина профиля. Количество рядов равно 5/1,2=4,16 ряда, после округления – 5. Итого – 5 несущих профилей.

1. Количество продольных профилей находят так: длину комнаты делят на длину профиля 1,2 м и округляют в большую сторону; ширину комнаты делят на шаг установки 0,6 м и округляют в меньшую сторону. Результаты перемножают.

Пример: количество рядов продольных профилей равно 5/1,2=4,16, после округления получается 5. Количество профилей в ряду 3,5/0,6=5,8, после округления в меньшую сторону – 5. Итого необходимо 5х5=25 штук.

1. Количество поперечных профилей находят следующим образом: длину комнаты делят на шаг установки 1,2 м, округляют в меньшую сторону; ширину комнаты делят на длину профиля 0,6 м и округляют в большую сторону.

Пример: количество рядов профиля равно 5/1,2=4,16, после округления – 4; количество профилей в ряду равно 3,5/0,6=5,8, после округления – 6. Итого 4х6=24 штук поперечного профиля.

1. Количество подвесов рассчитывают так: длину и ширину комнаты делят на шаг установки 1,2 м, округляют оба результата в большую сторону и перемножают результаты.

Пример: 5/1,2=4,16, после округления – 5; 3,5/1,2=2,9, после округления – 3;5х3=15.

Для удобства расчетов можно воспользоваться таблицей 1, достаточно найти в ней помещение подходящего размера и определить необходимое количество элементов потолка.

Таблица 1. Расчет материала для потолка Армстронг.

Габариты комнаты, м	Количество плит, шт.	Стеновой профиль, шт.	Несущий профиль, шт.	Продольный профиль, шт.	Поперечный профиль, шт.	Подвесы, шт.
3х3	25	4	2	12	10	9
3х4	34	5	3	16	15	12
3х5	42	6	4	20	20	15
4х4	45	6	6	24	18	16
4х5	56	6	8	30	24	20
4х6	67	7	10	30	30	20
5х5	70	7	8	40	36	25
5х6	84	8	10	40	45	25
5х7	98	8	12	48	63	30

После проведения предварительных расчетов рекомендуется нарисовать в масштабе эскиз потолка, указав размещение профилей, подвесов и встроенных элементов, как это показано на иллюстрации. При установке тяжелых светильников или элементов вентиляционных систем рекомендуется установить дополнительные подвесы.

Преимущества и недостатки потолка армстронг

Подвесной потолок этого типа имеет массу достоинств, среди которых:

• Простота установки. За короткие сроки возможно собрать потолочное покрытие на больших площадях любого помещения. А сделать своими руками потолок армстронг сможет каждый любитель.
• Легкость подвесной конструкции. Малый вес плит и деталей упрощает установку потолков своими руками и исключает нагрузку на стены.
• Невысокая стоимость. Ценовая доступность – один из наиболее привлекательных моментов в выборе потолочных конструкций армстронг, особенно их бюджетного варианта – плит из минерального волокна.
• Функциональность. Конструкция армстронг эстетично скроет все провода, кабели и вентиляционные коробы, а также погрешности потолка, оставив при этом возможность быстрого доступа к необходимым коммуникациям. Разбирать и собирать потолок можно неограниченное количество раз.
• Тепло- и звукоизоляция. Структура модулей, изготовленных из минерального или базальтового волокна, поликарбоната, металла или дерева и воздушная прослойка между подвесом и плитами обеспечивают дополнительную шумовую защиту и сохранение тепла.

Несмотря на внушительный список преимуществ, потолок Armstrong имеет некоторые недостатки. Среди них:

Низкая влагостойкость. Это касается минеральных и органических плит, где любое протекание сверху или постоянная сырость повлечет за собой нарушение целостности и внешнего вида модулей.
Уменьшение высоты потолка. Конструкция армстронг скрадывает в среднем 25 см высоты, а установка светильников может сделать потолок еще на несколько драгоценных сантиметров ниже.
Ограниченный дизайн. Выпускаются плиты чаще всего геометрической формы – квадраты 60 х 60 см или прямоугольники 120 х 60 см.
Сомнительная безопасность некоторых видов модулей. До недавнего времени в состав минволокна входил небезопасный для здоровья асбест

При покупке плит армстронг следует пристальное внимание уделять выбору производителя и характеристикам сертификата на продукцию.

Монтаж потолка Армстронг

Работы по установке потолка включают несколько этапов, описанных в таблице 2.

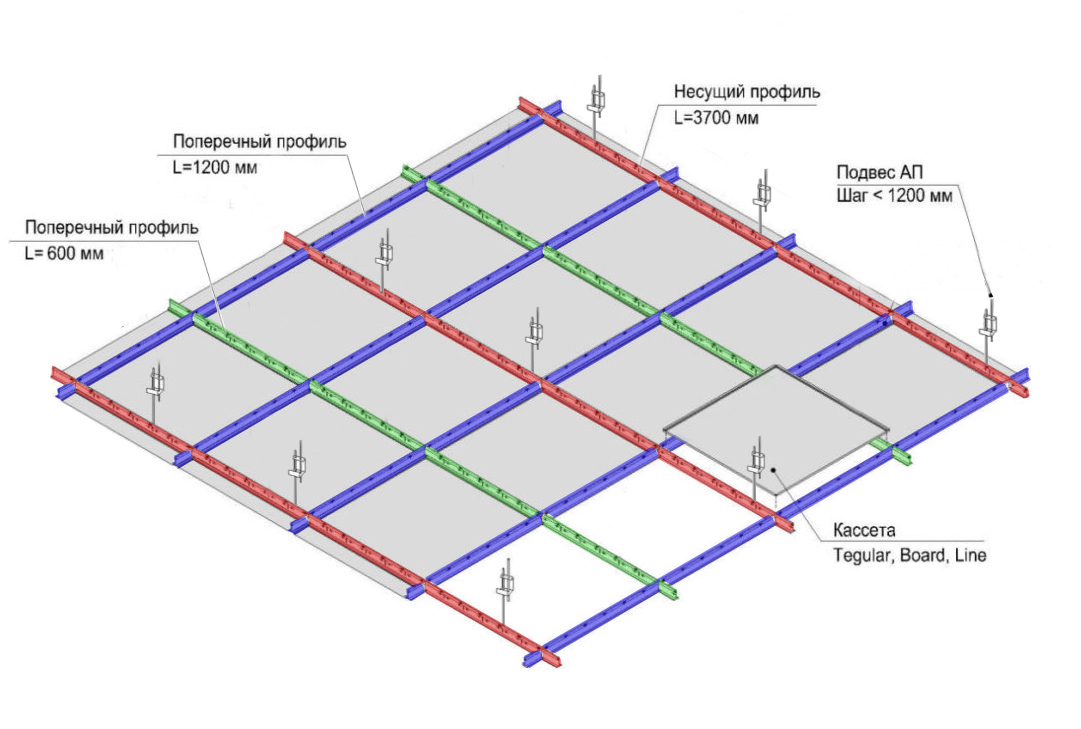

Схема установки подвесного потолка Армстронг

Таблица 2. Последовательность монтажа потолка Армстронг.

Этапы, иллюстрации	Описание действий
Разметка уровня	От разметки уровня во многом зависит дальнейший монтаж, поэтому не рекомендуется пренебрегать этим шагом. Разметку проводят с помощью лазерного уровня от самого низкого угла потолка. В углу откладывают от базового потолка среднюю длину подвеса с таким расчетом, чтобы его можно было регулировать в обоих направлениях, вверх и вниз. От этой точки с помощью уровня откладывают линии по обеим стенам, размечают прилежащие к ним углы и продолжают линии на оставшихся стенах. Они должны сойтись в последнем углу.
Монтаж стеновых профилей	Стеновые L-образные профили крепят с помощью дюбелей и саморезов или анкерных болтов с шагом 0,5 м полкой вниз. Выравнивают полку по заранее размеченной линии. В углах профиль сгибают, предварительно надрезав полку.
Крепление потолочных подвесов	С помощью потолочных подвесов крепят несущие профили, чтобы расположить их в нужном месте, удобно заранее разметить расположение реек. Их крепят с шагом 1,2 метра параллельно короткой стене комнаты, для удобства можно прочертить или разметить меловым шнуром на потолке линии. На них отмечают места крепления подвесов согласно эскизу. Общее правило таково: подвесы должны располагаться на расстоянии не более чем 1,2 м друг от друга и 0,6 м от любой из стен. Для крепления подвеса используют анкерные болты или дюбеля. По разметке сверлят отверстия нужного диаметра и глубины и закрепляют подвес за ушко штанги.
Подвесы в местах установки светильников	Места установки тяжелых светильников и блоки сплит-систем усиливают дополнительными подвесами, располагая их с некоторым смещением относительно основных. Имейте в виду, что крючок подвеса может помешать установке элементов, поэтому подвесы лучше располагать со смещением на 5-10 см.
Установка несущих профилей	Несущие профили устанавливают по заранее нанесенной разметке, закрепляют с помощью крюков подвесов за специальные отверстия в профиле. Концы несущих реек должны опираться на полку L-образного профиля. Если длина профилей недостаточна, их наращивают, используя стандартный замок на одном из концов рейки. При необходимости их можно также обрезать.
Выравнивание горизонтальности профилей	Выравнивают горизонтальность несущих профилей, регулируя длину подвесов. Для этого сжимают зажим-бабочку, перемещают крючок и штангу в нужном направлении, после чего отпускают зажим, и длина подвеса фиксируется. Для контроля плоскости потолка используют туго натянутые шнуры и уровень.
Сборка каркаса из продольных и поперечных профилей	Продольные профили длиной 1,2 м закрепляют с шагом 0,6 м между несущими рейками с помощью стандартных креплений на профилях. Отступ от стен регулируют так, чтобы избежать излишней подрезки крайних плит. Лучше всего сделать отступы симметричными. Расстояние между продольными рейками заполняют поперечными с длиной 0,6 м, которые также крепят с помощью стандартных креплений.
Установка встроенных элементов	После полной сборки каркаса потолка приступают к заполнению ячеек встроенными элементами и плитами. Для начала нужно подготовить к подключению проходящие за чистовым потолком коммуникации: электропроводку, вентиляционные каналы. Их подводят к местам установки элементов и блоков. Для потолков Армстронг используют растровые, светодиодные или люминесцентные светильники со стандартными размерами 590х590 мм. Их монтаж достаточно прост: светильник заводят под небольшим углом к плоскости потолка, повернув его по диагонали ячейки. Поворачивают его и совмещают с ячейкой, после чего он ложится на направляющие профили. Через соседнее пустые ячейки производят подключение светильника к питающему кабелю.
Монтаж точечных светильников	В потолки Армстронг можно установить и точечные светильники. Для их монтажа в плитах вырезают отверстия по размеру арматуры светильников, закрепляют их. Ставят плитку на место и подключают светильник. Аналогично врезают воздухозаборники вентсистем.
Потолочные сплит-системы	Блоки сплит-системы стараются устанавливать в наиболее укрепленных местах, например, в углу.
Укладка плит	Глухие плиты устанавливают в последнюю очередь. Их заводят внутрь по диагонали ячейки, укладывают на направляющие и, приподнимая и поворачивая снизу, заводят в ячейку. Не следует давить на них сверху – при правильной сборке каркаса плиты должны ложиться без усилий.

Расчет материала

Существует целая система по вычислению количества материала, необходимого для покрытия потолка. Так, например, как видно из таблицы, нормы расхода плит и комплектующих изменяются в зависимости от площади помещения.

Весь последующий расчет производится путем подставления в формулу необходимых значений:

Чтобы рассчитать количество плит, необходимых для покрытия всей поверхности потолка, необходимо площадь помещения умножить на константу (постоянное значение) – 2,78.Угловые профили высчитываются путем умножения периметра помещения на 3.Несущие рейки или направляющие приобретаются в количестве, равном площади комнаты, умноженной на 0,23.Число поперечных профилей, которые необходимо приобрести, равно произведению площади комнаты на 1,4.Подвесов следует закупать 0,7 штук на 1 м2.

Также необходимые расходные материалы для обустройства фальшпотолка можно посчитать при помощи всевозможных онлайн калькуляторов.

При покупке плит для потолка «Армстронг» не стоит забывать о запасных квадратах. Профессионалы советуют приобретать на 10-15%!б(MISSING)ольше, чем вы рассчитали, во избежание неприятных ситуаций с нехваткой, механическими повреждениями и прочим в процессе монтажа. Также благодаря разумной запасливости вы сможете в любой момент заменить одну ячейку на другую без необходимости искать подходящее полотно, вызывать мастера и так далее.

Устройство потолка «Армстронг»

Потолок «Армстронг» представляет собой навесную рамную модульную конструкцию в виде решетки из легких алюминиевых или металлопластиковых балок таврового (в виде перевернутой буквы «Т») сечения. В ячейки решетки, чаще всего с размерами 600 х 600 мм (или очень редко 600 х 1200 мм) на консоли, образованные полками профиля, укладываются плиты с размерами, совпадающими с габаритами ячеек решетки. Часть ячеек может быть использована для установки по определенной схеме специально выпускаемого для этого типа потолков оборудования.

После завершения монтажа потолка, конструкция оказывается подвешенной к основному потолку при помощи специальных подвесов, входящих в комплект поставки.

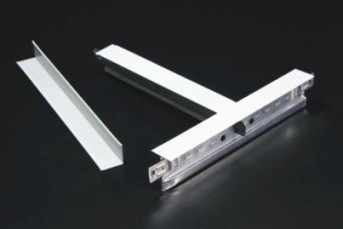

Профили

Несущие направляющие профили выпускаются в следующем виде:

• несущие продольные профили, используемые для сборки — погонных элементы длиной 3700 м. Между собой эти профили стыкуются до необходимой длины при помощи специальных замков, установленных на их торцах;
• поперечные профили имеют длину 1200 мм и присоединяются к продольным при их расположении с шагом от 1200 до 600 мм;
• дополнительные профили длиной 600 мм устанавливаются параллельно продольным и перпендикулярно поперечным для формирования ячеек 600 х 600 мм;
• карнизный профиль в виде уголка для потолка «Армстронг», на который потолок опирается у стен помещения, а также маскирующий зазоры между стенами и подвесной конструкцией.
• Профили имеют высоту стенки 19, 24 или 29 мм, а вылет консоли полки для укладки плиты – 15 или 24 мм.

Плиты

Плиты различаются как по своим свойствам в виде влагостойкости, шумоизоляции, теплоизоляции, так и по назначению помещений, где они могут быть использованы. По толщине они бывают от 19 до 29 мм. Выпускаются либо с ровной нижней поверхностью, либо с фаской в виде ступеньки для того, чтобы после установки находиться на одном уровне с несущими элементами каркаса. Наиболее влагостойкие плиты могут выдерживать влажную уборку. Цвет плит чаще всего – белый. В некоторых случаях они могут быть окрашенным в разные цвета и выбираться в соответствии с цветовым дизайном помещения.

Для того, чтобы разнообразить дизайн помещения на плиты можно фотографическим или другим способом наносить рисунки, узоры и аппликации. Иногда вместо стандартных, к подвесным потолкам могут быть применены самодельные плиты из пластикового или окрашенного металлического листа, стекла, зеркал или даже деревянных щитов.

Установка таких «нештатных» заполнений должна выполняться с осторожностью, требовать более частого расположения креплений и проверки способности каркаса выдерживать дополнительную нагрузку без прогибов и деформаций. Тяжелое оборудование, например, системы кондиционирования воздуха и вентиляции должны подвешиваться к основному потолку на собственных креплениях

Установка подвесного потолка Армстронг

Инструкция по монтажу подвесного потолка Армстронг, которая изложена ниже по тексту, предельно проста и разбита на несколько этапов.

Подготовительные работы

Технология монтажа подвесного потолка Армстронг своими руками легко осваивается, если соблюдать все правила, с ней справится даже не подготовленный человек.

Прежде всего, необходимо приобрести все необходимые материалы и не достающие инструменты. Материал приобретаем с запасом 5-10%. Это позволит избежать в дальнейшем широко известной проблемы, когда работа подходит к концу, а материала не хватило совсем чуть-чуть.

Стоит так же подумать о выборе потолочной плиты. Потолочная плитка Армстронг, как правило, бывает текстурной или гладкой. Если необходимо её можно окрасить в любой цвет, водоэмульсионной или акриловой краской.

Совсем недавно стали появляться потолочные панели с нанесенным 3D рисунком. Дизайн их очень разнообразен и практически ограничен лишь фантазией заказчика.

Потолочная 3D панель 600х600

Сборка каркаса подвесного потолка

Для начала необходимо разметить периметр помещения горизонтальной линией.

Для этого необходимо отступить от потолка не менее 100 мм. Обычно отступ составляет 100-200мм. Далее с помощью строительного уровня произвести разметку. Также можно использовать разметочный красящий шнур.  Для разметки им, делаем метки в углах помещения, не забывая про отступ от потолка. Далее закрепляем шнур на одной из меток и натягиваем его до следующей. Шнур оставит идеально ровный след после себя. Аналогично размечают остальные стены.  Существенно сократить время, затрачиваемое на данный этап работ, поможет лазерный уровень или осепостроитель.

После разметки приступаем к монтажу углового профиля. Он монтируется по всему периметру помещения. Закрепление ведется, как правило, с помощью дюбель гвоздя диаметром 6мм. Шаг крепежа не более 400мм. Если стена деревянная- используются саморезы длинной не менее 35мм.

Рейку можно расположить и под углом к стене. В этом случае мы получим диагональную раскладку плит. Но при этом серьезно возрастает трудоемкость.

Параллельно монтажу несущих реек, производим монтаж подвесов. С их помощью рейка крепится к потолку. Шаг между подвесами составляет 1.2 метра. Первый от стены крепится на расстоянии 0.6 метра.

Подвес имеет конструкцию позволяющую регулировать его длину и состоит из трех деталей: тяга подвеса с крючком, эта деталь крепится к несущей рейке; тяга подвеса с ушком, эта деталь крепится к потолку анкером, дюбель гвоздем или саморезом; пружинный подвес, с его помощью осуществляется регулировка длинны подвеса.

• После закрепления несущих реек, необходимо смонтировать рейки длинной 1.2 метра. Они закрепляются перпендикулярно несущей рейке. Шаг составляет 0.6 метра. Отступ от стены составляет 0.6 метра.
• Далее закрепляем рейки длинной 0.6 метра. Их крепим с шагом 1.2 метра. Данные элементы размещаются параллельно несущей рейки. Строго соблюдайте заданный шаг рейки, иначе в последствии можно столкнутся с тем что потолочные панели могут просто не влезть в получившуюся ячейку или наоборот – будут из неё выпадать.
• Если предполагается установка светильников, то необходимо сделать это сразу после сборки каркаса полотна. Именно для установки светильников и делается минимальный отступ от потолка в 100 миллиметров
• Завершающим этапом становится закладка плит. Если необходимо, плиту можно легко порезать ножовкой по металлу или электрическим лобзиком с полотном для чистого реза.

На этом монтаж потолка Армстронг можно считать законченным. Как видно, ни чего крайне сложного в технологии монтажа своими руками нет. Все используемые инструменты доступны и обычно уже есть у домашнего мастера. В статье мы постарались осветить все особенности и нюансы работ.

Если же после прочтения статьи вам так и не стало понятно, как устанавливать подвесные потолки Армстронг своими руками, видео-инструкция спасет положение:

После просмотра видео у вас не недолжно остаться вопросов о том, как монтировать подвесной потолок Армстронг.

Преимущества

Среди прочих аналогичных видов потолочного покрытия изделия Армстронг отличаются следующими качествами:

• они прекрасно поглощают звук, благодаря чему повышают уровень шумоизоляции комнаты без применения дополнительных материалов;
• материал, из которого изготовлены плиты покрытия, отличается повышенной влагостойкостью, что позволяет использовать такой потолок в ванных комнатах, кухнях, на открытых террасах и в прочих местах с повышенной влажностью;
• специальная пропитка плит делает материал негорючим, что предотвращает распространение огня в случае возникновения пожара;
• плиты Армстронг отвечают мировым стандартам безопасности — они производятся из натуральных материалов, поэтому не вызывают аллергии и могут быть использованы в местах общественного скопления людей, в качестве отделочного материала в детских садах, школах и медицинских учреждениях;
• простота монтажа позволяет собрать потолочную конструкцию своими руками, не прикладывая к этому особых усилий;
• специфика конструкции потолка позволяет спрятать за декоративными панелями коммуникационные трубы, кабели и прочие элементы, нарушающие гармоничный вид комнаты. Наряду с этим, при необходимости, к спрятанным конструкциям можно легко добраться, не нарушая целостности потолка;
• богатая цветовая гамма максимально расширяет возможности дизайнерского оформления комнаты.

Потолок армстронг технология монтажа. Надежный монтаж потолка армстронг своими руками

Благодаря своей, такие подвесные системы устанавливают как в офисах так и в жилых помещениях. Монтаж данной системы проводится просто и быстро, поэтому справиться с ним сможет даже новичок, причем без посторонней помощи.

Перед началом работ стоит подготовить под потолочное пространство: надежно закрепить все коммуникации идущие под потолком, чтобы исключить их опирание на каркас потолочной системы.

Технология крепления

Для установки потолка армстронг используют подвесы, данное решение имеет простую конструкцию, но, несмотря на это, есть несколько видов, которые используются во время монтажа системы Армстронг.

Чаще всего используются такие виды подвесов:

1. Проволочный , его можно сделать самому из обычной проволоки, но надежность у него невысокая, все зависит от качества проволоки, поэтому используется он очень редко.
2. Жесткий прямой , сделан из металлического уголка, который крепится к потолку, а вторым концом к каркасу. Такие конструкции ограничены длиной уголка.
3. Регулируемый одинарный , в его составе есть две части: регулировочная планка и прут, который может двигаться внутри нее. В этом случае, есть возможность регулировать высоту установки каркаса, но делать это можно в небольшом диапазоне.
4. Регулируемый двойной , он похож на предыдущую модель, но в нем есть два прута, что позволяет значительно регулировать длину подвеса.
5. Резьбовой подвес . Выполнен в виде жесткой штанги с нанесенной резьбой, выдерживает большие нагрузки.
6. Жесткий подвес с регулировкой ,  позволяет регулировать высоту подвеса преставлением фиксирующих скоб.

Проведение монтажа, инструкция

Для выполнения указанных работ, вам понадобятся такие инструменты и материалы:

• ударная дрель;
• шуруповерт или отвертка;
• молоток;
• ножовка по металлу;
• измерительные инструменты;
• карандаш;
• строительный уровень;
• водяной уровень;
• дюбеля;
• плиты;
• угловой профиль;
• рейки для создания каркаса;
• подвесы.

Разметка потолка

Сначала делается схема потолка и проводится расчет необходимого количества материалов. При помощи водяного или лазерного уровня, на стенах по периметру комнаты наносится высота будущей конструкции.

Схема монтажа потолка армстронг

Обычно приходится подрезать плиты, поэтому надо так проводить монтаж, чтобы их размер с противоположных сторон был приблизительно одинаковым.

Монтаж каркаса подвесного потолка

1. По выполненной разметке, фиксируют угловые профили , шаг  крепежа должен быть не менее 40 см.
2. К потолку крепят подвесы с шагом не больше 120 см и устанавливают на них несущие рейки. Проверяют горизонтальность их монтажа при помощи уровня и если надо, проводят регулировку при помощи изменения высоты подвесов.
3. Проводится установка несущих реек , делают это с шагом 120 см. Если они больше длины помещения, то их отрезают, а если меньше, то наращивают при помощи специальных замков.
4. Перпендикулярно несущим рейкам с шагом 60 см устанавливают короткие рейки , при этом надо соблюдать шаг установки и прямоугольность каркаса.

Если вы будете устанавливать в потолок Армстронг светильники, то это делают сразу после создания каркаса, после чего проверяют их работоспособность.

Если все нормально, можно переходить к установке всех остальных плит, делают это от центра комнаты и движутся к стене.

Можно провести окраску плит, например в один или несколько сочетающихся цветов, но делать это надо до их установки.

Советы специалистов

Чтобы упростить процесс создания подвесного полка Армстронг и сделать прочную, красивую, надежную конструкцию, необходимо придерживаться следующих советов специалистов:

• учитывайте особенности перекрытия в комнате, если попадаете на арматуру, то подвесы надо смещать и увеличивать  количество;
• в зависимости от используемых подвесов, расстояние от потолка до подвесной конструкции может быть разным;
• берите немного подвесов и плит про запас, так как никто не застрахован от ошибок и вам не надо будет бежать в магазин за недостающим элементом.

Расчет материала

Существует целая система по вычислению количества материала, необходимого для покрытия потолка. Так, например, как видно из таблицы, нормы расхода плит и комплектующих изменяются в зависимости от площади помещения.

Весь последующий расчет производится путем подставления в формулу необходимых значений:

Чтобы рассчитать количество плит, необходимых для покрытия всей поверхности потолка, необходимо площадь помещения умножить на константу (постоянное значение) – 2,78.Угловые профили высчитываются путем умножения периметра помещения на 3.Несущие рейки или направляющие приобретаются в количестве, равном площади комнаты, умноженной на 0,23.Число поперечных профилей, которые необходимо приобрести, равно произведению площади комнаты на 1,4.Подвесов следует закупать 0,7 штук на 1 м2.

Также необходимые расходные материалы для обустройства фальшпотолка можно посчитать при помощи всевозможных онлайн калькуляторов.

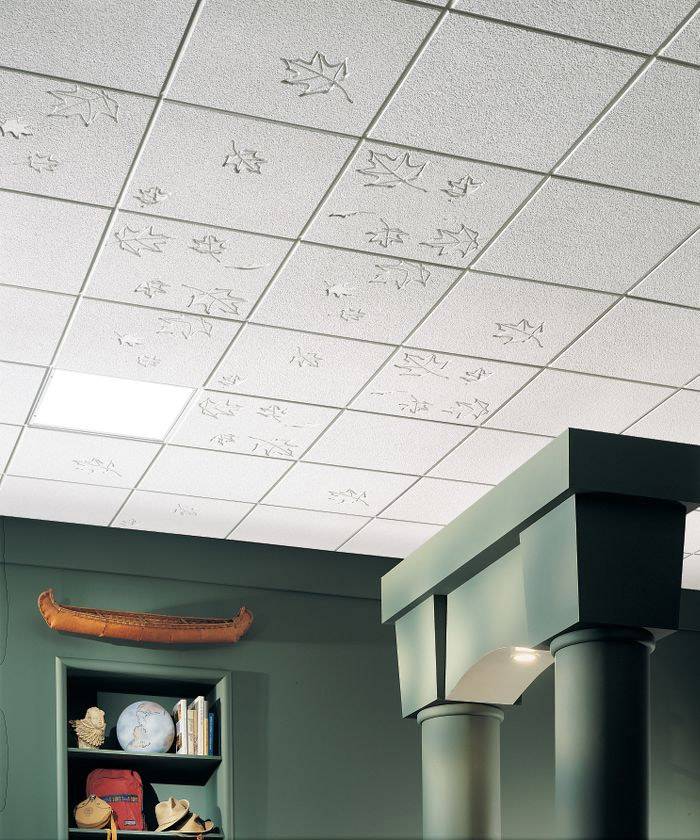

При покупке плит для потолка «Армстронг» не стоит забывать о запасных квадратах. Профессионалы советуют приобретать на 10-15%!б(MISSING)ольше, чем вы рассчитали, во избежание неприятных ситуаций с нехваткой, механическими повреждениями и прочим в процессе монтажа. Также благодаря разумной запасливости вы сможете в любой момент заменить одну ячейку на другую без необходимости искать подходящее полотно, вызывать мастера и так далее.

Устанавливаем одноуровневый потолок по шагам

Опишем процесс сборки одноуровневого подвесного потолка своими руками в пошаговой инструкции. Если все материалы и инструменты уже закуплены и подготовлены, то можно приступать к монтажу потолка. Однако прежде нужно убрать лишние предметы мебели из помещения или хотя бы накрыть их, если первый вариант невозможен. После этого можно начинать выполнение разметки на стенах и потолке, а также монтировать крепежные элементы.

Этап 1. Берем рулетку и измеряем высоту потолка в каждом углу комнаты. Находим таким способом самую низкую точку – с нее и будем начинать.

Этап 2. От угла откладываем вниз 5-8 см и ставим в этом месте точку

Обратите внимание, что при наличии дополнительных светильников, под которые нужна своя проводка, отступ стоит сделать немного больше.

Этап 3. В каждом углу проставляем точки, которые соответствуют уровню первой отметки.

Этап 4. Все отметки соединяем между собой ровными линиями, используя карандаш или малярный шнур.

Далее в процессе монтажа подвесного потолка своими руками пошаговая инструкция предлагает переходить к сборке каркасной конструкции.

Этап 5. Берем несущие профили ПП 28/27 (UD) и крепим их к стене вдоль нанесенных линий. Сначала профиль прикладываем нижним ребром над линией разметки. Затем сквозь отверстия в планке ставим точки на стене, помечая места для сверления. Просверливаем отверстия в стене

Обратите внимание на сами профили. Если в них нет заготовленных отверстий для крепления по бокам, их необходимо высверлить самостоятельно, отступив от краев по 10 см.

Этап 6. Подготовленные профили проклеиваем уплотнительной лентой и фиксируем к стене дюбель-гвоздями.

Этап 7. Подвесы будут находиться на расстоянии 40 см друг от друга. Поэтому на потолке нужно прочертить линии с указанным отступом.

Этап 8. Поскольку на профилях будут установлены соединительные перемычки примерно через каждые 2,5 м, то подвесы будут крепиться с шагом в 50 см. При этом для монтажа первого ряда подвесов от стены отступаем 25 см, а следующий еще через 50 см, то есть в 75 см от стен. Все последующие ряды фиксируем с шагом в 60 см.

Этап 9. Чтобы отверстия для подвесов были в нужных местах, прикладываем их к разметке на потолке и заново проставляем точки для сверления отверстий. В готовые углубления ставим анкеры, закрепляем ими подвесы, чтобы они не прогибались, иначе, работа будет испорчена.

Этап 10. Приступаем к монтажу подвесов. Если их длина не вписывается в параметры комнаты, их можно либо укоротить, либо удлинить. Чтобы увеличить длину профиля, можно соединить две планки специальными приспособлениями. Стоит проконтролировать, чтобы места стыков в соседних рядах были расположены вразбежку и вблизи подвесов, иначе каркас может не выдержать веса гипсокартона. Совокупная длина профилей в одном ряду должна быть меньше размера потолка на 1-2 см. При этом каждую планку нужно начинать крепить к подвесам и направляющим от угла комнаты, используя для этого саморезы. В последнюю очередь устанавливают профили в центральной части комнаты.

Этап 11. Сначала крепим два ряда профилей с одной стороны потолка. Затем переходим к противоположной стене, там закрепляем также два ряда профилей. После этого можно перейти к центральным планкам.

Этап 12. Используя крабы и саморезы, устанавливаем перемычки с шагом в 2,5 м. Они располагаются в местах, где будут проходить стыки между соседними листами гипсокартона.

Этап 13. Наконец, переходим к фиксации гипсокартона. Кромки обрезаем ножом так, чтобы получился небольшой уголок. Это улучшит сцепление со шпаклевкой. Если торцы оклеены с завода, то оставляем как есть.

Этап 14. Лист прикручиваем, начиная от угла. Прикладываем лист к профилям с отступом от стены в 0,5 см. Саморезы завинчиваем через 20 см. На швах между соседними листами саморезы располагаем вразбежку. Шляпки саморезов слегка углубляем в поверхность гипсокартона, чтобы они не выглядывали. Сами гипсокартонные листы также укладываем со смещением, чтобы 4 куска не сходились в одной точке.
