Поломки микроволновой печи: варианты решения проблем

Устройство и принцип действия

Мы поверхностно рассмотрим данный вопрос, чтобы не уйти от основной темы. Информация будет максимально упрощена, поскольку не все домашние мастера имеют глубокие познания в электротехнике. Начнем с описания и назначения основных элементов конструкции, они представлены ниже на рисунке.

Рис. 1. Устройство микроволновки

Обозначения:

Защелки дверцы, служат как для фиксации последней, так и для системы блокировки работы в открытом положении.
Вращающийся поддон, на который устанавливается диэлектрическая посуда.
Сепаратор, снабженный роликами, приводящий в движение поддон.
Привод, вращающий сепаратор.
Лампа подсветки, включается в зависимости от режима работы.
Вентиляция (как правило, принудительная).
Магнетрон — генератор СВЧ излучения, по сути, это основной элемент конструкции. Как он устроен, и принцип его действия Вы можете узнать, прочитав статью на нашем сайте, посвященную этому вопросу.
Волновод, обеспечивает перемещение СВЧ волн к камере микроволновки. Представляет собой полую металлическую трубу прямоугольного сечения.
Высоковольтный диод.
Конденсатор.
Трансформатор цепи питания волновода и схемы управления.
Блок управления.

Мы не будем приводить полную принципиальную схему устройства, поскольку они могут сильно отличаться в различных моделях СВЧ-печей. В нашем случае будет достаточно цепи питания магнетрона. Как правило, она имеет типовое строение.

Типовая схема цепи питания магнетрона

Кратко опишем принцип работы приведенной схемы. Питание на первичную обмотку трансформатора (I) поступает с внешней схемы управления, регулирующей мощность и продолжительность СВЧ излучения. Одна из вторичных обмоток (II) обеспечивает подачу напряжения на нить накала магнетрона. Обмотка II выполнена из 2-4 витков толстого провода, поскольку ток в цепи накала может достигать 10,0 А при напряжении около 3-х вольт.

Еще одну вторичную обмотку (III), обеспечивающую подачу высокого уровня напряжения (до 3,0 кВ), принято называть анодной. Как видно из рисунка, в данной цепи на базе высоковольтного диода (VD1) и конденсатора (С1) построен выпрямитель и умножитель напряжения. При этом VD1 включен так, чтобы открытие происходило при положительном полупериоде, в результате конденсатор начинает заряжаться. Когда начинается отрицательный полупериод, происходит закрытие диода VD1 и напряжение поступает на магнетрон М1 совместно с зарядом, накопленном на конденсаторе. Это приводит к удвоению напряжения и образованию в магнетроне электрического поля нужной интенсивности.

Сопротивление R1 в данном случае необходимо для разряда C1. Как правило, этот резистор находится в корпусе конденсатора. Что касается VD2, то он обеспечивает защиту в случае повышения напряжения на емкости С1 или возникновении КЗ в магнетроне М1.

Признаки поломки СВЧ-печи

Чаще всего внешними признаками выхода микроволновки из строя является появление искр, клубов дыма, прекращение вращения тарелки, отсутствие нагрева пищи, помещенной в печь. Или же микроволновая печь просто не включается. В этом случае включать ее в сеть опасно!
Существует три основные причины выхода электроприбора из строя:

Перегорание предохранителей;
Неисправность магнетрона;
Прогорание слюдяной пластины.

При такого типа поломках вы сможете отремонтировать печь, если будете действовать строго по инструкции. Для начало рассмотрите функциональную схему СВЧ печи.
Берем функциональную схему т.к. по ней проще понять принцип работы СВЧ печи, она универсальная, независимо от марки печи, она более простая по сравнению с принципиальной схемой микроволновки.

А расположение элементов микроволновки видно по этому рисунку:

Основные детали печи

Начать ремонт лучше с ознакомления с внутренним устройством печи. Ее основные функциональные детали:

корпус;
камера для приготовления пищи;
магнетрон;
волновод;
блок управления.

Во время разборки печи по центру будет расположен магнетрон. Этот прибор представляет собой генератор волн СВЧ, принцип работы которого основан на взаимодействии потока электронов и магнитного поля. Устройство магнетрона включает в себя катод, вакуумную камеру и анод в форме медного цилиндра.

С чего начинается «обследование»?

Знание устройства, которое требует ремонта, — плюс, однако зачастую в нем нет большой необходимости. Найдя подходящего (или нескольких) из списка «подозреваемых» в неисправности микроволновки, приступают к следующим действиям:

Прибор выключают из сети. Стараясь не прикоснуться к конденсатору, аккуратно снимают крышку, расположенную на задней панели.
Делают разряд конденсатора, причем даже в том случае, если печь не работала довольно долгое время.
Проверяют плавкий предохранитель. Если обнаружена потеря целостности (волоски почернели и порвались), то приборчик заменяют.
Исследуют трансформатор: его отсоединяют от контактов, затем измеряют сопротивление обмоток. Норма для них — 1,4 Ом (первичная), 110-120 Ом (вторичная), максимум 0,1 Ом (накала).
К лампочке подсоединяют реле. Очень яркий свет или его отсутствие — симптомы поломки.

Как не допустить поломки микроволновой печи

Чтобы устройство долго служило без поломок, нужно знать определенные правила обращения с ним.

Использование металлической посуды

Посуду из металла или с железными деталями нельзя греть в СВЧ по двум причинам.

Микроволны отражаются от металла, поэтому еда будет разогреваться намного хуже, чем, например, в стекле.

Более серьезный повод отказаться от такой посуды – металл вызывает статические разряды, от которых печь будет искрить и быстро выйдет из строя.

Исключение составляет эмалированная металлическая посуда, в которой нет блестящих элементов.

Также можно пользоваться алюминиевой фольгой при запекании (но только несколько полосок) или шпажками

Важно, чтобы объем еды был намного больше, чем объем металла

Работа в холостом режиме

Никогда не стоит включать пустую СВЧ-печь. Помимо бесцельной траты электроэнергии, это может стать причиной поломки микроволновки, ведь, если она не греет еду, то происходит следующее. Поток микроволн отскакивает от внутренней поверхности устройства и уходит через волновод обратно в излучающий их магнетрон.

С одного раза, может быть, ничего и не будет, но рано или поздно такие манипуляции обязательно сломают магнетрон. Если СВЧ работает, но не греет, причина может быть именно в этом.

Износ запчастей

Считается, что СВЧ-печь “живет” в среднем 5-7 лет, хотя этот срок может быть и намного дольше, все зависит от качества изделия и способов его эксплуатации. Чтобы продлить время службы печи, нужно хорошо за ней ухаживать. В первую очередь это касается чистоты: устройство нужно своевременно протирать как внутри, так и снаружи.

Тем не менее, даже при идеальном уходе со временем детали изнашиваются. Очень сильно на это влияют перепады электричества.

Часто ломаются дверные петли, слюдяные пластины. Внутренние элементы могут страдать от попадания влаги или моющих средств.

При некоторых неполадках микроволновой печи доступен ремонт своими руками, если не греет СВЧ или же микроволновая печь сильно гудит. Но в многих ситуациях лучше доверить дело профессионалу.

Разогрев сырых яиц и жидкостей в закрытых контейнерах

У этих двух процессов одна и та же проблема – пар скапливается в скорлупе или контейнере, ему некуда выйти. В результате это приводит к взрыву, последствия которого могут быть непредсказуемыми.

А вот яйца без скорлупы в СВЧ вполне приемлемо запекать или жарить. Также можно разогревать в контейнерах пищу, но не жидкость. Продаются даже специальная пластиковая посуда для СВЧ.

Бытовая техника верно помогает человеку в домашних делах, но и он в ответ должен осуществлять за ней должный уход

Если вы заметили неисправность в своем кухонном устройстве, то можете попробовать устранить ее сами, соблюдая осторожность, или же обратиться к грамотному специалисту

Устройство микроволновой печи и принцип ее работы

Прежде чем пытаться самостоятельно найти поломку, следует изучить устройство прибора и понять, как он работает. Микроволновка состоит из: камеры, дверцы с уплотнителем, магнетрона, отвечающего за генерирование энергии, преобразователя энергии – трансформатора, диода, конденсатора, вентилятора. Вспомогательными элементами СВЧ являются лампы гриля и поддона, двигатели вентилятора и поддона. Продукты в микроволновке разогреваются за счет воздействия электромагнитного излучения высокой мощности.

Устройство микроволновой печи

Волны проникают в содержимое камеры и оказывают влияние на молекулы, которые вследствие такого проникновения начинают сдвигаться по направлению к линиям электромагнитного поля. Движение молекул обеспечивает нагрев продуктов снаружи и изнутри.

Магнетрон – диод, обеспечивающий генерацию электромагнитных волн, когда поток электронов вступает во взаимодействие с магнитным полем. В центре медного анода в форме цилиндра располагается стержневой катод с нитью канала, именно он и выпускает электроны. Стандартная мощность, выдаваемая магнетроном, равна 800 Ватт.

Из-за того, что магнетрон выделяет много тепла при работе, его корпус необходимо помещать в пластинчатый радиатор, постоянно обдуваемый воздухом, исходящим от вентилятора. Также из-за соображений защиты магнетрон снабжают специальным термопредохранителем, предупреждающим перегрев.

Еще одной важной составляющей любой микроволновки является вентилятор. Вентилятор создает обдув магнетрона, гриля, самой камеры, из которой благодаря действию этого приспособления выходят наружу воздух и водяной пар

При помощи воздуховодов, расположенных внутри печи, происходит циркуляция воздуха, получаемого вентилятором извне.

Любая печь имеет экранированную камеру, защищенную корпусом из металла, препятствующего проникновению излучения наружу. Металлическая сетка на стекле дверцы микроволновки также не случайна – она не пропускает лучи 2450 Гц

Сама дверца должна очень четко прилегать к корпусу, важно исключить любой даже самый малый ее перекос. В естественно образующемся зазоре, сохраняющем геометрическую форму, образуется так называемая стоячая волна электромагнитных импульсов, она принимает значение, равное 0, именно здесь, и это препятствует проникновению излучения за ее пределы

Блок управления призван поддерживать задаваемую мощность и отключать прибор по истечении установленного времени. Это два основных параметра функционала.

Подробно принцип работы, а также схема устройства микроволновой печи, в том числе электрическая схема, приведены в этой статье.

Неисправности СВЧ печей и способы их устранения

Порядок устранения распространенных неисправностей в СВЧ печах самостоятельно. Ниже приведен список самых распространенных поломок микроволновых печей по пунктам:

Часто встречающиеся неисправности:

Если ваша микроволновка не работает как следует, или не включается вовсе, вы можете устранить проблему самостоятельно. Используя простой контрольный список неисправностей, вы можете отфильтровать неполадки в работе СВЧ и определить оптимальный способ ремонта.

Определите проблему: Включается ли СВЧ печь? Производит ли тепло? Определение неисправности является первым шагом к ее решению.
Сравните симптомы неисправности с списком наиболее распространенных неисправностей микроволновых печей, который указан ниже. Независимо от марки и модели, микроволновые печи имеют схожее устройство, и часто страдают от одних и тех же типичных неисправностей.
Решите, сможете ли Вы восстановить печь самостоятельно. Если неисправность вашей микроволновой печи имеет простое решение, вы можете ремонтировать его самостоятельно. Если проблема является более сложной, вы можете вызвать мастера.
Если вы решили производить ремонт СВЧ самостоятельно вам потребуется поиск и заказ деталей и запасных частей, необходимых для ремонта.
Выполняя ремонт микроволновой печи своими руками будьте внимательны, соблюдайте меры безопасности.

Таблица диагностики неисправности

С помощью данной таблицы Вы можете самостоятельно провести предварительную диагностику неисправности СВЧ а также узнать приблизительную стоимость ремонта микроволновой печи. В таблице указаны ориентировочные цены на ремонт микроволновых печей, стоимость ремонта может варьироваться в зависимости от конкретной марки печи.

Микроволновая печь не греет	Выход из строя магнетрона	от 450
Выход из сторя высоковольтного диода	от 200
Выход из строя конденсатора	от 250
Не задается программа (не включается)	Неисправность модуля управления (плата)	от 350
Микроволновая печь вообще не включается	Высоковольтный предохранитель	170 – 250

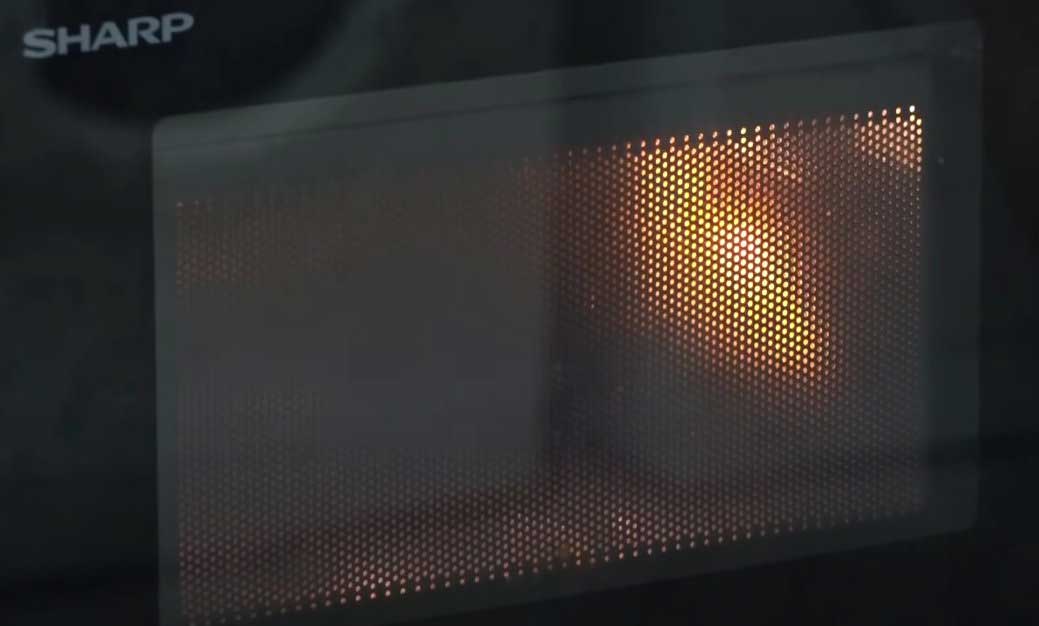

Микроволновая печь искрит внутри	Прогорает рассеиватель (пробой слюды)	от 200
Дым в задней части, запах горелого пластика	Выход из строя трансформатора	от 250
Не вращается тарелка микроволновой печи	Выход из строя приводного двигателя	240
Не работает гриль микроволновой печи	Прогорание ТЭНа гриля	200

Зная методы устранения неполадок в микроволновой печи, вы можете сэкономить значительную сумму денег на ремонте. Часто неисправности СВЧ легко диагностировать самостоятельно. Тем не менее, серьезные проблемы могут потребовать помощи специалиста.

Пропал свет внутри микроволновой печи

На внутренней части микроволновой печи расположена подсветка, которая включается, когда открывается дверца печи и во время работы микроволновки. Если подсветка в Вашей микроволновой печи перестала работать, попробуйте заменить лампочку.

Если свет по-прежнему не работает, проблема может заключаться в элементах подсветки или таймера. Вы можете вызвать мастера который заменить неисправные детали, либо устранить неисправность самостоятельно заказав необходимые запчасти.

Несколько полезных советов.

Высоковольтный трансформатор.

От 2,3 и до 3 Ом в этом промежутке лежит сопротивление первичной обмотки высоковольтного трансформатора. Если меньшее 2 Ом это говорит о межвитковом замыкании первичной обмотки. Не забываем при измерениях отнимать погрешность прибора, предел измерений устанавливаем в положение 200 ом, и в среднем погрешность составит о.5-0.7 ом.

По вторичной обмотке. Предел измерений устанавливаем 2 кОм . Измеряется вторичная обмотка трансформатора относительно корпуса – один провод, и второй на высоковольтный вывод. Показания 150 Ом это показания рабочей вторичной обмотки. Меньше 150 ом говорит о межвитковом замыкании, больше возможно свидетельствует о наличии обрыва.

Касательно обмотки накала магнетрона. Накальная обмотка напрямую соединена с катодом магнетрона и разность потенциала относительно корпуса 4 кВ. В случае пробоя изоляции обмотки накала магнетрона, произойдет пробой на корпус. Подобная ситуация сопровождается выходом из строя высоковольтного диода или предохранителя .

Высоковольтный конденсатор.

Исправный конденсатор должен показывать сопротивление 10 МОм. Если оно меньше или очень велико (обрыв), меняем на новый.

Высоковольтный диод.

Сложные неисправности, микроволновка греет, но гудит

В более сложных случаях речь идет о какой-либо неисправности техники. После включения поднос вращается, лампочка горит, но СВЧ-печь ничего не нагревает. Этому может быть несколько причин.

Блок управления

Для определения неисправности блока управления важно иметь определенный опыт. При отсутствии такового лучше не лезть в этот механизм из-за риска повреждения дорогих элементов

Для новичков лучшим способом является замена оборудования или его прошивка ПО.

Магнетрон

Наиболее сложной является ситуация, когда микроволновка не работает из-за повреждения магнетрона.

Неисправность этой детали может объясняться следующими причинами:

Плохое контактное соединение. В случае ослабления контакта в месте соединения происходи нагрев, что приводит к невозможности нормальной эксплуатации. Для устранения проблемы необходимо сжать контактную группу с помощью плоскогубцев.
Ухудшение состояния металла. Во многих СВЧ-печах имеется отверстие в колпачке, через которое можно посмотреть на металлические элементы и оценить их состояние. В случае целостности металла проблема в колпачке, что требует замены. В случае повреждения металла микроволновка может поломаться. Решением проблемы является замена магнетрона, что является дорогим удовольствием, или покупка новой СВЧ-печи.
Следы горелого или металлические капли на поверхности. Для их удаления используйте наждачную бумагу, с помощью которой нужно очистить колпачок и таким способом улучшить его проводимость.

Предохранитель

В ситуации, когда микроволновка не работает, убедитесь в целостности предохранителей, которые могли перегореть. Внешне такие элементы представляют собой стеклянную колбу с металлическими вставками внутри.

По бокам установлены колпачки, к которым подключается проволока в виде пружины.

Ток проходит через предохранитель и в случае превышения этого параметра выше оптимальной нормы вставка перегорает.

Также бывает ситуация, когда провод просто отходит, из-за чего напряжение не поступает в СВЧ-печь.

Слюдяная пластинка (экран магнетрона)

Внутри зоны нагрева установлена специальная пластинка, которую можно осмотреть визуально и выявить неисправность.

При длительной эксплуатации и отсутствии должного ухода на этом элементе может появиться нагар и скапливается толстый слой жира. Эта грязь мешает нормальной работе элемента и приводит к тому, что СВЧ-печь не работает.

Кроме того, загрязнение может привести к искрению или появлению треска. В наиболее сложных случаях деталь и вовсе может загореться.

Конденсатор, трансформатор

Если микроволновая печь не греет еду и издает сильный шум, в 90% случаев причиной является перегорание конденсатора.

В случае, когда после включения устройства появляется дым, это свидетельствует о повреждении трансформатора.

О неисправности можно говорить при обычном перегреве без повреждения детали.

Диод

Поломка диода может привести к нагреву и повреждению конденсатора.

Диагностика такой неисправности — сложный процесс, поэтому замена производится даже при подозрении на поломку.

Инвертор

Назначение устройства состоит в определении температуры внутри камеры и самих продуктов.

Контроль осуществляется с помощью сенсоров, которые могут выйти из строя или выдавать некорректную информацию.

В обоих случаях СВЧ-печь просто не будет греть еду.

Таймер

В случае повреждения таймер работает некорректно и начинает хаотично включать и отключать оборудование.

Ремонтировать эту деталь не имеет смысла, поэтому единственно правильное решение — замена.

Основные причины, почему не работает микроволновка

В микроволновой печи присутствуют следующие основные элементы:

Магнетрон. Излучает микроволны — сверхвысокочастотное излучение, которое нагревает продукты в рабочей камере.
Трансформатор. Обеспечивает магнетрон током высокого напряжения.
Волновод. Передает излучение от магнетрона к рабочей камере.
Слюдяная пластина. Защищает волновод от следов жира и брызг от продуктов.
Тарелка. Расположена в рабочей камере. Вращается, работает от двигателя. Позволяет равномерно прогреть блюдо.
Запорный механизм. Удерживает дверцу закрытой. Позволяет открыть ее, только нажав кнопку — при этом отключает магнетрон.
Вентилятор. Охлаждает магнетрон и трансформатор.

Поломка одной из этих деталей приводит к тому, что микроволновка не греет или перестала включаться. Блок управления, в зависимости от модели техники, позволяет установить таймер, мощность нагрева и различные дополнительные функции. Неисправность этого элемента может привести к различным проблемам:

микроволновка не включается;
не работают кнопки и функции;
не работает таймер.

Не работает таймер в микроволновке

Таймер в микроволновке может быть двух видов:

Механический. Имеет шестерни и небольшой мотор, который вращает элементы системы. Такие таймеры обычно устанавливают на бюджетные модели, они имеют поворотный переключатель.
Электронный. Имеет функцию часов. Такие таймеры обычно используют в СВЧ-печах, которые оснащены дополнительными функциями: автоматическими программами, отложенным стартом.

Электронный обычно требует замены или перепайки квалифицированным специалистом. Механический таймер микроволновки может не работать по двум причинам, которые можно устранить самостоятельно:

загрязненный корпус — шестерни и элементы таймера покрыты жиром;
проблемы с механической частью — ослабевают пружины, обламываются зубцы шестеренок.

Если сгорел мотор, который вращает шестерни, элемент необходимо полностью заменить. Он имеет невысокую цену — от 300 до 2000 рублей (в зависимости от модели). Признаки того, что в микроволновке не работает таймер:

прибор не выполняет нагрев;
поворотный переключатель не вращается при установке времени таймера и запуске программы нагрева;
длительное время нагрева, которое превышает заданное пользователем — в этом случае механический таймер медленнее проходит круг поворотного переключателя.

Не работают кнопки на микроволновке

Микроволновые печи бывают со следующими видами управления:

механическое — с поворотными переключателями и кнопками;
сенсорное — оснащены электронной платой, которая расширяет функционал микроволновки, кнопки на панели управления сенсорные.

Кнопки могут не работать по различным причинам:

слиплись контакты сенсора / залипла кнопка — по этой причине часто не работает кнопка «‎Старт», т.к. на нее пользователи нажимают чаще всего;
поврежден шлейф, которым подключена плата управления;
повреждены дорожки микросхемы — они могут быть окислены, обычно это происходит с приборами, которые работают более 5-10 лет.

В большинстве случаев модуль управления меняют на новый.

Неисправности сетевого шнура и предохранителей

Если бытовой прибор совсем не включается, то наиболее вероятной поломкой, в этом случае, будет являться разрушение защитного плавкого проводника либо токоведущей медной жилы сетевого шнура. Приступать к непосредственной диагностике бытового прибора следует только после того, как розетка, к которой подключается бытовой прибор, будет проверена на работоспособность.

Разбирать микроволновую печь следует только после того, как прибор будут отключён от сети 220 В. Для доступа к внутренним компонентам прибора, у большей части моделей микроволновых печей необходимо открутить несколько шурупов удерживающих заднюю крышку, предварительно установив устройство на бок и закрыв дверцу.

После того как крышка будут демонтирована, необходимо , прежде чем приступать к ремонту электроники. Конденсатор обычно располагается в непосредственной близости от трансформатора. Данный электронный элемент может иметь довольно большой заряд электричества, поэтому его выводы следует замкнуть через проводник сопротивлением не менее 10 МОм.

Начинать диагностику следует с проверки электрического шнура со штепсельной вилкой. Данную операцию можно выполнить с помощью мультиметра предварительно включив на измерительном приборе режим измерения сопротивления.

Мультиметр

Для выполнения диагностики достаточно измерить проводник от штепсельной вилки до клемм на плате сетевого фильтра. Если провод окажется повреждённым, то его следует заменить либо, если обрыв медной жилы находится на участке провода расположенного внутри прибора или в непосредственной близости от корпуса, обрезать и соединить с клеммами фильтра неповреждённый отрезок электрического кабеля.

Предохранитель сетевого фильтра также проверяется с помощью мультиметра или тестера. После перевода измерительного устройства в режим измерение сопротивления необходимо коснуться щупами металлической части данного элемента с обоих сторон. Если проводимость тока будет отсутствовать, то деталь следует заменить. Для замены необходимо подобрать предохранитель, который должен полностью соответствовать по напряжению и току.

Высоковольтный предохранитель

Чтобы минимизировать вероятность пробоя проводника на «массу» данный элемент защиты, как правило, находится в пластмассовом боксе. Диагностика высоковольтного предохранителя также осуществляется с помощью мультиметра или тестера. Если внутренний проводник окажется перегоревшим, то предохранитель необходимо заменить на деталь, которая будет идеально подходить по вольт-амперным характеристикам.

К сожалению, неисправности современных СВЧ печей не ограничиваются только перегоранием защитных элементов и неисправностью сетевого шнура. Далее будут рассмотрены не менее часто встречающиеся поломки микроволновых печей, для ремонта которых потребуется затратить намного больше времени и денег.

Причины поломок

В большинстве случаев причиной поломок микроволновой печи является несоблюдение правил эксплуатации. Первое правило, которое надо запомнить — в камеру не должны попадать металлические предметы. Даже металлизированный ободок на тарелке — нарисованный краской с содержанием металла — может стать причиной того, что в микроволновке начинается бурное искрение. Искра часто «прошивает» магнетрон, который после этого выходит из строя. Кроме того, именно когда микроволновка искрит, повреждается защитная пластина, могут выйти из строя элементы цепи питания.

Вторая распространенная причина — использование посуды, не предназначенной для микроволновых печей. Если разогревать пищу в обычном закрытом контейнере, его может разорвать. При этом содержимое разлетается во все стороны, забивает волновод, микроволновка снова не работает. Включение ее в таком состоянии снова-таки приведет к прогоранию магнетрона.

Использование посуды, не предназначенной для СВЧ печи, может привести к поломке

Последний недопустимый режим — без нагрузки. Если включить микроволновку с пустой камерой, выход ее из строя почти гарантирован. И в этом случае также сгорит магнетрон.

Технических причин поломки СВЧ печей не так много. Во-первых, это перепады по питанию. Эту проблему можно устранить установив стабилизатор напряжения. Во-вторых, это физический износ деталей. Это справедливо для оборудования, которое проработало более 7 лет. В-третьих, использование некачественных деталей. Это — беда дешевой техники. И в-четвертых, производственный брак. И снова-таки, у марок, которые не один год на рынке, контроль качества поставлен лучше, чем у никому не известных. Хорошая новость в том, что производственный брак обычно «вылазит» на протяжении гарантийного срока.

Когда прозванивать трансформатор

Трансформатор преобразует величину напряжения сети, которая необходима для работы магнетрона. Ему необходимо уделять достаточно внимания, так как он часто становится причиной поломки микроволновки.

Выход из стоя трансформатора – одна из частых причин поломки

Выполняется прозванивание высоковольтного трансформатора, при условии, что будет отключена нагрузка, а также первичная обмотка. Процедуру надо проводить таким образом:

При помощи пассатижей удалить клеммы.
Проверить сопротивление первичной обмотки, норма в значении которого составляет 1,5 Ома. Показателем вторичной обмотки накала и высоковольтной обмотки являются соответствующие значения – 0,1 Ома и 110 – 120 Ома.
Если во время проверки не получилось прозвонить, хотя бы одну обмотку – это признак выхода из строя трансформатора. Требуется замена, для его подключения в конструкции магнетрона есть специальный разъем.

Узнать значение сопротивления между корпусом и клеммами можно, если отсоединить клеммы. При успешном прохождении процесса надо искать повреждения в фильтре у проходных конденсаторов. Чтобы устранить возникшую проблему следует:

установить новый конденсатор либо купить в сборе фильтр подходящего номинала;
извлечь магнетрон, чтобы убедиться в каком состоянии колпачок антенны;
обнаружив признаки сгорания, повреждения корпуса, а также определив ресурс изолятора магнетрона, произвести замену необходимых элементов, главное, чтобы детали соответствовала размеру.

Неисправность блока управления

Интерфейс печи СВЧ может быть представлен сенсорными кнопками и дисплеем. В таком случае, чтобы обнаружить неполадки следует свериться с кодом ошибок, предварительно изучив их. Устройство самостоятельно проведет диагностику и укажет на неисправность или ошибку.

Если используется кнопочный интерфейс, тогда присутствует механический таймер и ручные переключатели режимов. Искать поломку в таком случае легче:

дисплей не светится:
его показания хаотичны или не корректны,
повреждение дорожек,
вздутие конденсатора.

Чтобы определить проблему необходимо прозвонить встроенный предохранитель, который находится в блоке питания блока управления микроволновой печи.

При помощи вольтметра проверить наличие напряжения на входной клемме трансформатора (при этом клеммы и разъем должны быть отключены).

Если после установки режима и включения таймера напряжение не появится, значит требуется ремонт управления микроволновой печи. Блок управления неисправный.

Чтобы выполнить ремонт своими руками СВЧ печи необходимо иметь набор профессиональных инструментов, специальных приборов, элементов, а также знания радиотехники. Найти в интернете и скачать схему аналогичного блока (так как каждая плата содержит индивидуальную схему) либо снять самостоятельно из корпуса модуль и отнести в мастерскую. Также можно купить новый блок управления и сделать замену.

Делая вывод можно сказать, что неисправность микроволновой печи появляется вследствие неправильного использования. При появлении СВЧ-печи в вашем доме необходимо обращаться с ней очень аккуратно и следовать всем советам производителей, как в отношении эксплуатации, так и ухода.

Как СВЧ-печь работает

Сначала объясним принцип ее действия. Основой автомата является магнетрон, который создает электрополе. Оно действует на молекулы жидкости в продукте. Они начинают двигаться. При трении их друг о друга вырабатывается тепло. За счет этого, а также применения дополнительных устройств техника выполняет множество функций — разогрев, размораживание, гриль и другие.

Конструкция и принцип работы СВЧ

Несмотря на то, что рынок переполнен различными вариантами конструкций практически от всех брендов бытовой техники, таких как «Панасоник», «Самсунг» или «Элджи», все печи устроены примерно одинаково. Так, в конструкции есть такие составляющие:

магнетрон — для генерации энергии;
трансформатор — для преобразования энергии;
выпрямитель (еще его называют высоковольтным диодом);

камера нагрева с поддоном или без него (наличие или отсутствие вращающегося поддона определяет расположение магнетрона);
двигатель поддона (в моделях с поворотным столом);
вентилятор;
в моделях с грилем есть ТЭН — обычный или кварцевый;
шнур питания с вилкой для подключения к электросети.

После подсоединения к сети и запуска МВП начинается подача напряжения на обмотки трансформатора, его задача — увеличить напряжение и обеспечить ускоренный подогрев.

Магнетрон соединен с индукционными катушками, он и создает высокочастотное электрическое поле — в нем происходит нагревание пищи. Так как любая МВП — сложный электроприбор, конструкторы максимально позаботились о безопасности пользователя. Из этих соображений предусмотрено реле защиты фазы и электропитания. Эти реле блокируют работу устройства при открытии дверцы или после скачка напряжения.

Поломки микроволновой печи — основные проблемы и пути их решения
