Как сделать слив в полу в душе, в бане

Устройство гидрозатвора

Вот таким образом и выполняется устройство пола. В бани с любым из этих вариантов покрытия ходить мыться приятно только при наличии так называемого гидрозатвора. Без него в помещение может начать поступать холодный и плохо пахнущий воздух из принимающей трубы. Гидрозатвор можно сделать, просто установив на выходящую в лоток трубу специальный пластиковый стаканчик на ножках. Поступая в приемник, вода будет приподнимать его и уходить в слив. Воздух же в баню из трубы попадать не будет. Принимающий лоток стоит закрыть решеткой. Это предотвратит попадание в слив листьев от веников и другого мусора.

Стяжка

Стяжку лучше формировать изначально с требуемым уклоном, чтобы обойтись минимальным слоем плиточного клея.

Если уклон формировать раствором под плиткой по ровному основанию, то крайние ряды будут укладываться на толстый слой, и к клею придется примешивать крупнозернистый песок. В результате напольное покрытие все равно поведет, а о качественной гидроизоляции не будет и речи.

Вывести уклоны и ровные грани конверта по направлению к трапу можно с помощью маячковых профилей.

Разбейте всю поверхность пола на плоскости, внутри которых плитка будет уложена с одинаковым уклоном.

На границе каждой плоскости установите маяк, отступая от границы 5 см. Получиться серия спаренных лучей, расходящихся от места установки трапа.

Стяжку лучше формировать раствором с минимальным количеством воды с гидроизоляционными присадками и микроармированием фиброволокном. По консистенции раствор должен напоминать влажную почву.

Распределив порцию раствора в каждом секторе, разравнивайте его правилом так, чтобы не заходить на границы соседних плоскостей. Полоска между лучами на границе остается без стяжки.

После того как основа готова и уже немного схватилась, заделывайте полосы по границе плоскостей с выводом четкого ребра на стыке плоскостей.

Протекающий пол + сливная яма

Очень недорогой и достаточно простой в исполнении вариант. Предполагается, что прямо под моечной обустраивается дренажная яма. Мыльная вода проходит через протекающий пол и попадает прямо в дренаж.

Значительный минус конструкции в том, что пользоваться ею можно будет только летом. В холода такая баня будет быстро охлаждаться, поскольку протекающий пол не способен удерживать тепло.

Строительство сооружения начинают с фундамента.

Он может быть столбчатым либо ленточным. После этого внутри фундамента выкапывается яма, глубиной порядка полутора метров. На ее дно укладывается дренажный слой высотой 45-50 см.

В нижней части помещается песок, сверху щебень либо керамзит. Формируется уклон, ведущий к яме. Его бетонируют или обустраивают при помощи глиняного замка.

По окончании этих работ выполняют обвязку фундамента и приступают к возведению стен. Для формирования пола поверх балок перекрытия устанавливают лаги, на которые закрепляют доски, образующие протекающий пол.

Между двумя соседним элементами оставляют по 5-7 мм. Вместо закрепления половиц на лагах из них можно сделать съемные щиты, набив доски на бруски. В таком случае полы можно будет выносить для просушки.

Общие правила работы

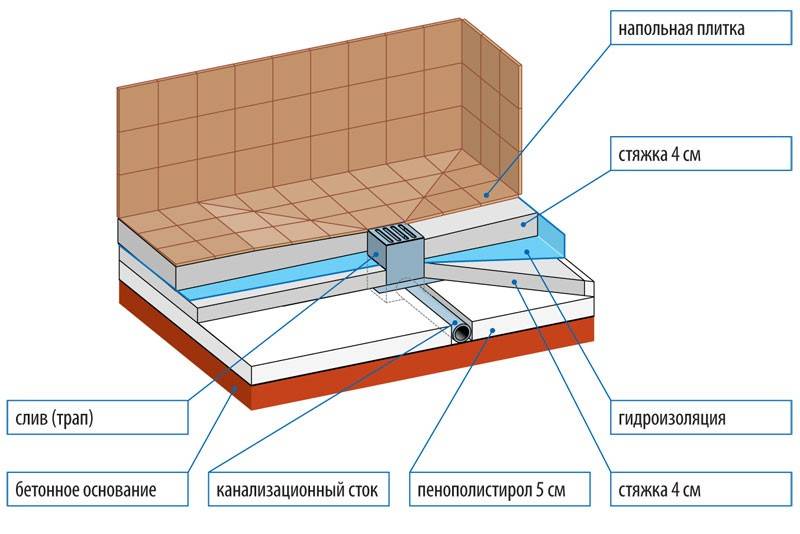

Схема сборки душевого трапа.

Монтаж трапа для слива в душевой требует подъема пола и создания в нем уклона в сторону слива. Подъем должен составлять не менее 15 см. Установка подразумевает монолитное замуровывание трапа со сливом в полу таким образом, чтобы решетка не выступала над уровнем плитки. Если бетонное основание пола лежит на холодном грунте, то вам потребуется выполнить теплоизоляцию, так как разница температуры холодного грунта и горячих сточных вод может привести к деформации бетонной стяжки и, как следствие, ее разрушению. Для теплоизоляции вам потребуются листы пенопласта, плотность которого 35 кг/м³.

Прежде чем начать монтаж, нужно определить толщину каждого из необходимы слоев будущего пола и определить правильное месторасположения самого трапа. Во многом это зависит от толщины сливного трапа, нужно учесть, что он ни в коем случае не должен выступать за плитку. Определить высшую и низшую точки пола под наклоном можно исходя из высоты трапа и того, что уклон должен составлять не менее 1 см/м. При меньшем уклоне слив воды будет затруднителен.

Для правильного размещения трапа необходимо, чтобы он отстоял от стены на расстояние, которое кратно размеру вашей плитки, учитывать нужно и швы между плитами, которые составляют примерно 2 мм. Устанавливая трап таким образом, вы уменьшите количество нарезаемой плитки и ваш пол будет красивым. При выборе модели сливного трапа лучше отказаться от круглой формы, так как для установки такой модели потребуется выполнить сложную нарезку плитки. Желательно, чтобы нарезанной плитки было минимальное количество. Укладку плитки рекомендуется начинать от трапа к стене, тогда нарезанная плитка окажется под стенкой и не будет бросаться в глаза.

Перед укладкой плитки рекомендуется проклеить все угловые стыки стен и пола специальной уплотнительной лентой достаточной ширины – это позволит защитить пол от нарушения гидроизоляции.

Типы и виды устройства полов в бане: материалы и их преимущества

На самом деле, если разбираться досконально, то баня – конструкция достаточно простая и в зависимости от возможностей, а также желания владельца, она может представлять собой попросту деревянный сруб с единственным помещением внутри, а может быт очень сложной, капитальной постройкой, выстроенной из кирпича или же бетонных блоков на века. В зависимости от этого и будет выбираться, как залить пол в бане со сливом, какие материалы применять, но прежде нужно узнать, какие же варианты вообще бывают.

• Для обычного сруба целесообразно сделать полы из древесины, причем лучше всего, из хвойных пород, которые славятся отличными целебными свойствами, выделяемыми при мытье. Правда, париться в такой баньке получится только лишь в теплое время года, а на зиму ее придется попросту консервировать, до лучших времен.
• Еще один достаточно выгодный вариант покрытия пола в ванной – керамическая плитка, которая действительно является чрезвычайно качественным и долговечным материалом, хотя и известна на рынке уже не первую сотню лет. Однако для укладки плитки требуется прочная поверхность, коей и является бетонная стяжка, о которой стоит поговорить отдельно.
• Самым простым вариантом пола для заливки в капитальной бане является заливка бетоном. Этот вариант выгоден множеством моментов. К примеру, именно бетон дает возможность обустроить теплый пол в бане со сливом, что позволит комфортно чувствовать в помещении в абсолютно любое время года.

Причем оптимально будет, конечно же, укладывать чрезвычайно надежный и долговечный бетонный пол со сливом, а также гидроизоляцией, канализационными сооружения, то есть водоотводом и всеми остальными нюансами.

Именно бетонные полы в бане, рассчитанные по всем правилам, могут действительно оказаться очень долговечными. Этот вид пола довольно холоден, его укладка требует довольно много времени и сил, однако оно того точно стоит. Ведь срок его эксплуатации может достигать пяти десятков лет, при условии, что все сделан грамотно и верно.

Ключевые критерии при выборе слива

Сливные устройства имеют широкий ассортимент и отличаются своим разнообразием, поэтому при выборе стоит учитывать параметры, от которых зависит эффективность трапа.

Для начала надо определиться с направлением слива. Душевой трап в полу под плитку с горизонтальным выводящим элементом имеет небольшую высоту и используется, если ширина стяжки ограничена. Вертикальный слив можно установить только в низко установленную канализацию.

Трап с вертикальным сливом

Пропускная способность слива должна быть минимум 0,4 литра в секунду. Рекомендуемая скорость – 2 л/с. Чем шире выходная трубка слива – тем лучше она пропускает воду. Выбор затвора в сифоне зависит от частоты использования душевой кабинки. Гидрозатвор требует постоянного наличия в сливе малого количества воды для защиты помещения от запахов, тогда как сухой блокирует их в любом состоянии.

Регулируемый по высоте слив для душа позволит подогнать размер при монтаже и точно состыковать его с плиткой на полу. Дешёвые модели не имеют функцию регулировки. В последнюю очередь, определившись с функциональными параметрами, ориентируются на внешний вид устанавливаемой решётки.

Видео

Инструкция как сделать пол в бане со сливом

https://centro-pol.ru/pol-v-bane-iz-betona.html

https://www.ivd.ru/stroitelstvo-i-remont/bani-sauny-bassejny/kak-sdelat-pol-v-bane-so-slivom-svoimi-rukami-2-vozmoznyh-sposoba-26981

https://centro-pol.ru/kak-sdelat-pol-v-bane-so-slivom.html

Как сделать душ со сливом в полу

Как сделать полы в моечной протекающего и не протекающего типа

Такие способы монтажа подходят именно к деревянным полам. Это самый популярный и используемый вариант для современной бани. Фундамент может быть совершенно любым. Обязательно предусмотреть место для водостока. Это может быть водоприемник или сточная труба, а деревянные полы в таком случае делаются под небольшим наклоном для самотека воды. Деревянные полы в бане в помывочной протекающего типа чаще всего делаются из таких материалов, как лиственница и сосна. На основание пола (бетонная или металлическая стяжка) крепятся лаги на расстоянии метра друг от друга. На них стелются доски с расстоянием до 10 мм. Этого расстояния хватает для того, чтобы вода стекала вниз.

Деревянные полы в моечной бани не протекающего типа стелют на лаги, уложенные на фундамент из бетона. Швы необходимо заделать от протекания герметиками, положить слой гидроизоляционной защиты между лагами и утеплителем. Далее накладывается дополнительный слой гидроизоляционной пленки сверху. Так называемый черновой пол делается под углом для слива воды, а сверху кладется полиэтилен. Происходит монтаж основного деревянного покрытия. Обычно используются шпунтовые доски.

Адаптированные версии трапа для бани

Более привлекательным выглядит так называемый слив сухого типа. В таком трапе в водозатворе находится минимум воды. Для сравнения, высота водяного столба в сухом корпусе составляет 30-35 мм, тогда как в классическом варианте все 50-55 мм. Для деревянной бани этого более чем достаточно.

Сухие водозатворы выпускают двух типов – поплавковые и маятниковые.

В первом случае выход в сливную трубу канализации перекрывается тяжелым поплавком. Вес кольцевого элемента достаточно большой, чтобы в отсутствии воды в сильфоне надежно опуститься на дно и перекрыть выход в сливную магистраль. В таком положении сливная система может закрывать сливную трубу бани неограниченное время, а при первых же литрах воды, заполнивших сильфон, трап перейдет в рабочее состояние.

Устройство трапа с клапанами маятниковой системы приведено на схеме. Лопатки или створки сильфона находятся в вертикальном, закрытом положении. При заполнении системы водой клапан под напором открывается и выпускает часть воды.

Обычно плоскость слива наклоняют и планируют так, чтобы вода стекала в точку установки приемного окошка. Если полы слегка «играют», уклон под нагрузкой от веса находящихся в помещении людей может меняться.

Поэтому, перед тем как установить трап в полу бани, делают небольшую проверку:

• Укладывают на пол изоляционную пленку;
• Устанавливают деревянные траповые решетки;
• Выливают на гидроизоляцию бани небольшое количество воды.

Перемещаясь по деревянным трапам, отслеживают место на полу, куда преимущественно стекает и собирается разлитая вода. Это поможет определить оптимальное место для установки сливной системы.

Установка трапа

Вообще данная операция выполняется перед заливкой основания, мы же описываем процесс в целом, ведь в некоторых
случаях основание не заливается. Надобности в этом нет, когда есть возможность смонтировать трап в отверстие в
полу (см. пример ниже).

Трап следует устанавливать так, чтобы его верхняя плоскость была выше основания на 1-2см. Почему же не сделать
слив заподлицо с основанием и в последствии не залить стяжку, выходящую к трапу под ноль? Во первых, следует
учитывать будущую облицовку плитки (если не планируется оставлять залитый пол как есть), это около 10 мм. с учетом
клея (если сама плитка 8 мм, если толще – то и запас больше). В идеале верхушка трапа должна быть на несколько
миллиметров ниже примыкающей плитки. Во вторых, маяки для стяжки более проблематично (но возможно) установить с
выходом к трапу в ноль. Поэтому и рекомендуется выдвигать трап на пару сантиметров выше основания.

Перед заливкой основания можно воспользоваться способом фиксации трапа как на фото ниже. Деревянные бруски
притянуты изолентой к верхушке трапа. Сами же бруски опираются на арматуру и выставлены в горизонтальный уровень.

Фиксация трапа – еще один аргумент в пользу разделения работ на два этапа – заливка основания и заливка стяжки
с уклонами.

В некоторых случаях операцию по созданию основания можно исключить – когда есть возможность смонтировать трап в
готовый пол. Пример на фото ниже: на деревянный пол в частном доме уложены листы гипсоволокна, канализационный
слив проведен под полом. Под трап выпилено небольшое окошко, фиксация выполнена плиточным клеем, деревянные торцы
досок в окошке обработаны гидроизоляцией.

Этот случай как раз демонстрирует выход уклонов в ноль к трапу. Достигнуть этого пришлось с маяками из раствора,
ибо металлические маяки такого не позволяют по причине того, что сам маяк обладает толщиной. Вообще это исключение
и диктовалось оно минимальными слоями заливки для облегчения веса на деревянное перекрытие. Как видите, слив немного
выпирает из плоскости пола (чуть меньше сантиметра) – запас под толщину плитки с клеем.

В любом случае, после установки, трап следует оклеить малярным скотчем от попадания грязи.

Из чего состоит слив в полу

Прежде чем вы будете оборудовать душ вместе с напольным сливом, определитесь с составляющими такой системы

При ее установке это будет очень важно

Слив обеспечивает сток воды из ванны или душа в канализацию. Отвод для трубы следует сделать из пластика с диаметром отвода до 50 мм для обеспечения нормального схода сточных вод. Также подойдет и гофра, однако многие специалистов полагают, что для данного приспособления лучше применять гладкую трубу, неспособную затруднять поток воды. Также помните о том, что слив будет находиться в полу и доступ к трубе будет не простым, как обычно. Гофра будет затруднять сток из-за следующих проблем:

• застаивания в ней волос;
• кусков мыла;
• грязи.

Все это впоследствии может привести к забиванию канализации целиком. Да и острой необходимости установки гофры нет, чтобы установить слив в полу, вам понадобятся такие приспособления, как:

• соединения;
• переходники;
• муфты.

Под сифон отвод должен быть прямолинейным и иметь угол 135 градусов по отношению к главной трубе. Ее уклон при этом должен составить 15 градусов по отношению к стоку. Благодаря таким параметрам слив в полу обеспечит беспрепятственный сток воды из ванны или душа в канализацию.

Прокладка наружной канализации

Ключевым элементом наружной системы отведения стоков является септик. Он может представлять собой сооружение в виде дренажного колодца либо же двухкамерную очистную конструкцию.

Фото-руководство по установке канализационной станции

Если для обработки сточной воды перед утилизацией выбрана станция глубокой очистки, кроме подключения к канализационной системе потребуется еще и устройство электропроводки.

В остальном этапы работ по обустройству всех типов очистных пунктов автономных канализационных систем производятся в аналогичном порядке.

Возведение очистного сооружения

Если баня рассчитана на семью из 2-3 человек, при ее обустройстве не предусмотрен унитаз и пользуются ей не так часто, можно ограничиться сооружением примитивного вывода. Для этого, выдержав указанное санитарными нормами расстояние, выкапывают дренажный колодец.

Но его можно устанавливать лишь на грунтах, характеризующихся высоким уровнем влагопроницаемости. К числу таковых относятся песчаные, мелкообломочные и крупнообломочные грунты.

Определившись с местом обустройства дренажной ямы, выполняют разметку участка и выбирают путь прокладки к нему канализационной магистрали

Возведение очистного сооружения выполняют в такой последовательности:

1. На отмеченном участке выкапывают котлован, глубина которого на 1-1,5 метра превышает отметку промерзания грунта.
2. Дно ямы выкладывают 10-сантиметровым слоем глины.
3. Сверху выстилают керамзитовую либо же щебеночно-песчаную отсыпку, формируя слой высотой в 40-50 см. Она и будет выполнять функцию дренажа.
4. Для предотвращения осыпания земляных стенок котлована их обкладывают кирпичом, выкладывая ряды в шахматном порядке, либо же готовыми бетонными кольцами.

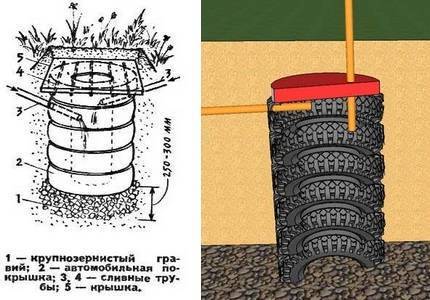

При желании стенки дренажного колодца можно выложить автопокрышками. Для этого выкапывают котлован, диаметр которого позволяет вместить 4-5 выложенных друг на друг отработанных шины.

Дно котлована выравнивают и засыпают крупнозернистым гравием, формируя слой толщиной в 25-30 см, сверху которого ряд за рядом укладывают автопокрышки

Для предупреждения смещения шин после укладки первого яруса желательно вбить по окружности четыре направляющих кола. Чтобы повысить прочность конструкции, места примыкания шин можно обработать битумом. При укладке каждого яруса для исключения заиливания и улучшения дренажа по бокам каждой шины засыпают щебень и куски битого кирпича.

В случае, если грунт участка, на котором расположена баня, плохо пропускает воду, стоит задуматься об установке готового полимерного септика или о приобретении станции глубокой очистки.

Необходимый объем полимерных септиков и станций глубокой очистки определяют из расчета суммарной трехсуточной нормы стоков, не забывая делать запас в 10-15%

Главное достоинство таких систем – экологическая безопасность. Накопленные стоки не смогут просочиться за стенки из водонепроницаемых материалов, а потому точно не нанесут вред горным породам и грунтовым водам.

Благодаря жизнедеятельности аэробных или анаэробных бактерий твердые отходы разлагаются на простые элементы, за счет чего уменьшаются в объеме в десятки раз. По мере накопления нужно лишь периодически откачивать содержимое септика, прибегая к услугам ассенизаторов.

Выкапывание траншеи и прокладка трубопровода

Для прокладки магистрали выкапывают траншею, придавая ей U-образную форму. Ее глубина должна быть ниже точки промерзания грунта. Дно траншеи основательно утрамбовывают и выравнивают, не забывая выдерживать уклон по направлению к дренажной системе.

Сверху утрамбованного дна выстилают под тем же углом щебеночную «подушку» и укладывают трубы.

В точках поворота магистрали устраивают смотровые колодцы – ямы с забетонированным дном и укрепленными стенками.

Чтобы защитить от промерзания проходящие по магистрали стоки в зимний период, отверстия смотровых колодцев следует прикрыть двойными крышками

Для усиления эффекта внутренние стенки смотрового колодца выстилают теплоизолирующим материалом, а наружные засыпают опилками и землей.

Трубу подводят к сливной яме под углом, предварительно проделав в стенке отверстие под нее. Если дренажный колодец выполнен из автопокрышек, то сливную трубу выводят между первой и второй шинами либо же через проделанное в верхнем ярусе отверстие.

Крышку для септика можно выполнить из деревянного щита или отреза листового металла. Для обеспечения притока кислорода в крышке проделывают отверстие под установку трубы.

На завершающем этапе остается только сделать пробный слив с тем, чтобы проверить правильность уклона труб канализации и утрамбовать область вокруг стенок верхней части очистного сооружения.

Монтаж трапа в душе под плитку своими руками

При монтаже душевого трапа во время строительства частного дома, обычно, вопросов, как сделать слив в полу душевой кабины, не возникает. В этом случае трап устанавливают в стяжку пола, который потом облицовывают плиткой, и делают вертикальный отвод трубы для сточных вод в канализационный канал.

С обустройством слива в квартире дела обстоят несколько иначе. В санузлах многоквартирных домов, чаще всего, толщины стяжки не хватает, чтобы устроить вертикальный трап в душе. Поэтому для обустройства кабинка данным изделием сначала поднимают уровень пола в помещении, вместе с тем обеспечивая его уклон. Как правило, высоты в 12-15 см вполне достаточно, чтобы разместить под стяжкой сифон и сливную трубу.

Устанавливают трап в полу для душа своими руками, соблюдая следующую последовательность:

1. Сначала при помощи рулетки вымеряют местоположение трапа с расчетом того, что от слива до стен должно уместиться кратное количество плитки, не забывая о межплиточных швах (1,5-2 мм). Так пол будет выглядеть более эстетично, чем с резаными плитками.
2. Затем трап соединяется с канализационным сливом посредством трубок. Уклон сливной трубы должен быть не менее 3 см на погонный метр.
3. При необходимости утепления стяжки, используют листы пенопласта толщиной 5 см и плотностью не менее 35 кг/куб. метр, но лучше применять экструдированный пенополистирол, так как он более твердый и менее подвержен воздействию влажной среды.
4. Листы утеплителя укладывают на черновую поверхность пола и подгоняют под размеры сантехнического трапа, а сверху делается бетонная стяжка слоем около 4 см, которая должна заполнить все пространство до фланца слива.
5. Необходимо дать высохнуть стяжке до полного затвердевания.
6. Затем из гидроизоляционного материала нужно сделать прокладку для фланца, которая должна с запасом перекрыть фланец. Внутри прокладки необходимо вырезать отверстие, по внутреннему диаметру фланца.
7. Верхнюю часть фланца нужно поместить на прокладку и прикрутить винтами к нижней части конструкции.
8. После этого стяжку также нужно покрыть рулонным гидроизолятором. Уложенный материал должен с нахлестом перекрывать прокладку фланца и зайти на стены на несколько 3-5 см.
9. Далее в корпус душевого трапа нужно вставить его внутреннюю часть с сифоном.
10. Затем нужно залить финишную стяжку с уклоном около10 мм на метр заливки. Для этого на поверхность пола с гидроизолятором выставляют направляющие пластиковые рейки, скосив их по направлению к сливу. Можно купить готовые системы для изготовления трапа в душе.
11. Заливка второго слоя стяжки должна быть ниже высоты сифона настолько, чтобы можно было сравнять его с плиткой. Направляющие рейки из стяжки не вынимают. При этом, чтобы раствор не попал в слив и на стены, рекомендуется решетку трапа заклеить скотчем, а угол между полом и стенами – гидроизоляционной лентой.
12. Далее осуществляется облицовка поверхности плиткой, начиная от сливного отверстия к стенам. Плитка должна быть на одном уровне с решеткой трапа или на несколько 3-5 мм. выше.
13. После высыхания плиточного клея, нужно затереть швы водостойким материалом, подобранным под цвет керамической плитки.
14. Участки, где плитка соприкасается с корпусом трапа, нужно тщательно и аккуратно заделать силиконовым герметиком.
15. В конце всех работ на корпус душевого трапа монтируется и закрепляется защитная решетка.

Правильно установленный трап для душа сделает принятие водных процедур более комфортным, придаст ванной комнате оригинальный внешний вид.

Колодец с фильтром на дне

Конструкция сливной ямы с фильтрующим дном используется в первую очередь для очистки сточных вод от грязи и химических элементов, а также для задержки бактерий. Последующая фильтрация воды производится уже непосредственно почвенным слоем. А вот на дне колодца в качестве фильтра используют щебенку, колотый кирпич или песок.

Для обеспечения оттока воды из бани, рассчитанной на 3-4 человека, достаточно колодца диаметром 1,5 м и глубиной 2 м. По форме он может быть как прямоугольным, так и круглым – последний вариант предпочтительнее ввиду равномерного распределения давления на все стенки. Конструкция цилиндрической формы будет нуждаться в коррекции намного реже.

Так как сделать слив в бане на даче нужно, не повредив самой постройки, желательно отступить от нее на расстояние порядка 3-5 метров. Такой зазор обеспечит в первую очередь безопасность фундамента бани от подмывания, а также предотвратит проникновение в баню неприятных запахов их колодца. А вот если располагать сливную яму дальше, то неизбежно придется дополнительно закупать трубы для стока воды. Кроме того, правильный угол наклона на большом расстоянии обеспечить сложно.

Если почва на вашем участке достаточно плотная, то достаточно просто вырыть яму для слива и уложить на дно фильтрующие материалы – песок, щебень и битый кирпич. Дополнительное укрепление стен не потребуется.

Согласно схеме слива в бане, от нее до ямы можно вырыть траншею, по которой вода будет произвольно самотеком попадать в колодец. Однако лучше всего оборудовать сток трубами из асбеста, металла, пластика или керамики, диаметром 50-100 мм. В этом случае траншея также необходима, однако ее глубина будет зависеть от глубины промерзания почвы, но не менее 50 см. Укладка труб производится под уклоном в 20 мм на каждом метре расстояния.

На этапе проектирования подробно продумывается будущая конструкция слива и особенности организации пола. Эконом вариант слива в бане на даче – выполнение пола с уклоном в сторону сливного отверстия. При такой конструкции стоки попадают в трубы и отводятся непосредственно в сливную яму.

Альтернативой сливной яме является использование герметичного септика, например из пластика. Особенно актуальным такое устройство будет в тех случаях, когда в бане оборудован туалет, то есть характер стоков потребует более тщательной очистки.

Что такое трап и для чего он предназначен

Простейший душевой трап представляет собой металлическое, пластиковое или металлопластиковое устройство, обеспечивающее сбор и отведение воды с пола душевой комнаты. Он удобен, имеет простую конструкцию, безотказен в работе, обладает невысокой стоимостью.

Конструктивно трап для душа в полу состоит из следующих компонентов:

• водоприемная воронка с фланцем, в которую сливается вода из душа. В нижней части воронки имеется выходной патрубок для слива воды в канализацию. Фланец предназначен для крепления гидроизолирующей мембраны;
• съемная декоративная решетка, предназначенная для фильтрации крупного мусора;
• сифон, посредством которого создается гидрозатвор внутри сливного трапа. Гидрозатвор препятствует прохождению неприятных запахов в ванную комнату.

Устройство душевого трапа

Помимо сбора и отведения воды, трап сливной для душа выполняет такие полезные функции:

• задерживает мусор, который может попасть в канализационную трубу и вызвать там засор;
• предотвращает проникновение посторонних запахов в помещение благодаря имеющемуся внутри трапа гидрозатвору или сухому затвору;
• дает возможность прочищать слив в случае его засорения.

Выбор трапа, конструкция

Сифон или воронка, подсоединенная к замурованной канализационной трубе, не годятся для обустройства слива в полу. Нужно исключить поступление газов и вони из канализации внутрь помещения. Любое решение должно быть как можно компактнее, чтобы не пришлось поднимать уровень пола вслед за трубами и сливом.

Специально для этого изготавливаются точечные или лотковые трапы. Устройства с заниженным профилем, у которых имеется приемная горловина и механизм, обеспечивающий однонаправленное движение стоков и препятствующее обратному выходу газов.

Трап для ванной комнаты производится:

• С сухим затвором;
• Мокрым, с гидрозатвором;
• С обратным клапаном поплавкового типа.

По типу входного отверстия:

• Точечный;
• Лоточный, линейный;
• Пристенный.

Выбор по типу затвора зависит от условий эксплуатации и целей, которые ставятся перед таким сливом. Форма определяет вариант установки и способ укладки труб и дальнейшей отделки плиткой.

Если трап установляется под душевую, то достаточно гидрозатвора. Такие устройства самые простые по конструкции, но имеют широкий разброс по высоте, что сказывается на толщине стяжки. Размещается трап ближе к канализационному стояку, чтобы снизить перепад высоты на трубе, которая обязательно укладывается под углом.

В случае, когда трап – это только защита от потопа, или используется периодически для генеральной уборки ванной под напором воды, то гидрозатвора не достаточно. Вода со временем из него испарится, и откроется путь для газов и вони из канализации внутрь помещения.

Гидрозатвор так же не актуален в сочетании с теплыми полами, которые ускорят испарение воды. Нужно либо отгородить теплый пол от трапа минимум на полметра со всех сторон, либо выбрать сухой затвор и обратный клапан.

Сухой затвор работает по принципу поплавочного выключателя в бачке унитаза. Только работает в обратную сторону. Он открывает проток, только если в него попадает вода из помещения. В простое он по умолчанию закрыт.

Обратный клапан для трапа актуален не только для первых этажей, даже локальные проблемы с канализацией и затвором на маршруте от раковины или ванны к стояку уже будут достаточной причиной, чтобы часть стоков выплеснулась через трап на пол, если на нем нет обратного клапана.

Форма трапа определяет его внешний вид и способ подготовки стяжки и напольного покрытия. В случае с пристанным трапом весь пол делается с уклоном один сантиметр на каждый метр в его сторону и всего с одним изломом в центре. Аналогичная ситуация с лоточным трапом.

Для точечного трапа вся поверхность, с которой необходимо собрать воду, должна иметь уклон в одну точку. Чаще это наклонный пол, сложенный по типу конверта с четырьмя плоскостями вокруг слива. Это уже требует большего внимания и мастерства от человека, который будет укладывать плитку.

Устройство слива в самой бане

Слив в полу бани может быть устроен несколькими способами. Грунт под полом в любом случае бетонируют с уклоном к трубе. Вокруг нее устраивается небольшой принимающий приямок-лоток. Это нужно для того, чтобы вода уходила из бани быстрее. Полы укладывают на лаги. Последние ставят на бетонные или кирпичные квадратные столбики, возведенные на этом бетонном основании. Сверху лаги обязательно должны быть гидроизолированы мастикой или рубероидом. Далее монтируют доски пола. Иногда их не прибивают, а просто укладывают с расстоянием в 5 мм друг от друга. В эти щели и утекает вода. Время от времени доски снимают и просушивают на открытом воздухе. Такие полы называют протекающими.

Конечно, подобное устройство пола не слишком удобно. Во-первых, при ходьбе доски будут сдвигаться, а во-вторых, зимой из щелей будет поступать холодный воздух. Поэтому полы в бане чаще делают капитальными.

Тип клапана

Одной из задач трапа является отсечка внутреннего объема канализационных трубопроводов от атмосферы бани. С этой функцией справляются сифоны или механические клапаны, установленные перед соединительным патрубком.

На вертикальных трапах используются механические виды клапанов:

• плоская подпружиненная пластина, которая перекрывает просвет трубы, если воды нет, или опускается под весом стоков;
• поворотная пластина, которая под давлением воды устанавливается параллельно движению потока, а когда вода выйдет — снова разворачивается поперек оси трубы;
• поплавковый клапан. Когда в трубе появляется вода, он всплывает, открывая проход. Когда вода выходит, поплавок под собственным весом опускается и перекрывает проход.

На горизонтальных трапах механических клапанов нет. Там используется сифон — U-образный изгиб горизонтального участка трубы. В нем всегда находится вода, полностью перекрывающая сечение трубы и не пропускающая канализационные газы в баню.

Мнение эксперта
Макаров Евгений Васильевич
Профессиональный печник и строитель бань под ключ

Горизонтальный трап один из самых устойчивых и надежных видов отсечки, хотя и гидрозатворы иногда срывает — возрастающее давление газов может преодолеть возможности водяной пробки и выдавить ее наружу. Кроме этого, при длительном неиспользовании бани вода может попросту высохнуть.
