Делаем погреб из железобетонных колец

Вентиляция

Для того чтобы припасы хорошо хранились, в погребе должна быть организована вентиляция. При активном движении воздуха естественным образом регулируется влажность внутри. Есть два способа организации вентиляции в погребе:

• С двумя трубами, расположенными на разной высоте — приточной и вытяжной.
• С одной трубой — приточно-вытяжной.

Способы вентиляции погреба

Для того чтобы вентиляция функционировала в нормальном режиме, необходимы две трубы — приточная и вытяжная. Их разносят по противоположным углам помещения, располагая по диагонали. Приточная труба начинается на расстоянии 40-50 см от пола погреба. Она может быть выведена через стену или вверх, до уровня крыши (крышки). Вытяжная труба должна удалять как можно больше отработанного воздуха, потому она начинается практически под потолком — на 10-15 см ниже. Выводится она строго вверх, не менее чем на метр возвышаясь над крышей (крышкой). Чтобы в трубы не попадала листва, их затягивают сеткой, надевают зонтики, на вытяжную трубу для улучшения тяги можно поставить дефлектор.

Как работает такая вентиляция? За счет разницы температур, давления и за счет силы ветра. В погребе осенне-зимний период теплее, чем на улице. Плюс за счет того, что вытяжная труба поднята над крышей, создается перепад давления. Эти причины заставляют теплый воздух из-под потолка стремиться вверх, по трубе. На место удаленной части воздуха по приточной трубе в погреб поступает свежий воздух. Этот процесс с разной скоростью происходит постоянно. Иногда зимой он слишком активен, приходится уменьшать сечение вентиляционных труб. Для этого можно поставить заслонку по типу шибера или печной вьюшки, но обычно поступают проще — закрывают трубу сверху, какой-то пластиной, частично перекрывая ее просвет.

В небольших по размерам погребах, расположенных на возвышенности, можно обойтись одной трубой. В этом случае воздух попеременно, то вытягивается, то поступает.

Источник

Устройство погреба

Монтаж бетонных колец, образующих погреб, показан на видео: обычно для этого выбираются секции диаметром 2 м, которые последовательно укладываются друг на друга (вертикальная ориентация) или стыкуются по горизонтали. В этом случае для обеспечения жесткости сцепления элементов применяются строительные скобы. Соединяются секции не «на сухую», а на прослойку из заранее приготовленного цементно-песчаного раствора. Его же используют потом для зачеканки возможных щелей и зазоров.

Многие советуют для устройства погреба своими руками использовать лебедку. Для этого понадобится недюжинная сноровка, а также помощь нескольких человек. Гораздо эффективнее сделать наборной сруб из бетонных колец, монтируя их с помощью автокрана.

Какой из вариантов выбрать – решать заказчику, главное, чтобы секции равномерно и аккуратно становились одна на другую (соединялись в горизонтальном погребе). Заранее следует предусмотреть, как будет организовано днище: оно также может быть монолитным, сделанным по месту, или сборным, из подходящей по размеру плиты-диска.

В первом случае устраивается опалубка, в которую заливают замешанную на участке или приобретенную готовую смесь, во втором – днище пристыковывают к последнему кольцу, фиксируют скобами (или с помощью сварки). Сварное крепление имеет смысл, если в сопрягаемых деталях имеются закладные детали. В противном случае придется детально разработать конкретный способ реализации своего замысла.

У погреба обязательно должна быть крышка – ее рекомендуется изготовить из металла, бетона, даже накрыть цельной железобетонной плитой (такие используют при устройстве колодцев). В покрытии устраивается люк (дверь в стенке для горизонтального погреба), чтобы в сооружение можно было беспрепятственно попадать по мере необходимости.

По окончании монтажа тщательно заделываются все зазоры в стенках, швы (если их не заполнили до этого). Заодно можно пройтись по внутренней поверхности будущего хранилища, ликвидируя трещины, выбоины (если они есть), значительные перепады и нестыковки. Когда штукатурные работы полностью завершены и раствор высохнет, можно переходить к выполнению следующего этапа – специальной процедуры по гидроизоляции стенок.

Как сделать погреб из бетонных колец

Есть два варианта, как соорудить погреб из бетонных колец: в виде вертикального цилиндра, горизонтального цилиндра. В зависимости от ориентации бетонных колец, разрабатывается план строительства. Различным будет и устройство погреба, так как в первом случае вход получается с вертикальным лазом, а во втором – выкапывается спуск и возводятся конструкции. Общим будет только то, что кольца придётся купить максимального диаметра, равного 2 м, чтобы внутри не было тесно.

Вертикальный погреб на бетонных кольцах

Такой погреб из бетонных колец построить проще и быстрее. В отличие от колодца, такое сооружение потребует бетонного дна. Чтобы не тратить лишних сил, его придётся приобрести вместе с кольцами. Также продаются ЖБИ, являющиеся перекрытиями колодца. В отличие от дна, они имеют отверстие для люка. Оно будет удобной крышей для погреба. Количество колец нужно выбирать, исходя из высоты погреба. Она должна быть не менее 1 м 90 см, а если в семье есть люди более высокого роста, то придётся приобрести ещё одно кольцо или доборный комплект.

При строительстве погреба нужно вырыть яму, утрамбовать грунт, насыпать гравийную подушку и проложить гидроизоляционный материал. Уже на это основание можно положить круглую донную плиту. К днищу первое бетонное кольцо должно быть прикреплено при помощи раствора. Лучше выбирать водостойкие марки, так как из грунта будет поступать влага. Все кольца переносятся и устанавливаются при помощи подъёмного крана, так как при значительном диаметре они имеют большой вес. Кольца опускаются последовательно друг за другом, каждый шов скрепляется раствором. Последним элементом будет перекрытие, для выполнения которого можно использовать жби колонны. Наружные стенки колодца при необходимости покрываются гидроизоляционными пропитками и материалами.

Внутреннее устройство погреба на бетонных кольцах – это установка стеллажей и лестницы. При таком расположении колец лестница может быть только вертикальной, её придётся плотно крепить с обоих концов. Для спуска тяжёлых предметов, вроде мешков с корнеплодами, можно соорудить небольшую лебёдку. Естественно, про вытяжку тоже не стоит забывать.

Горизонтальный погреб из бетонных колец

Такой погреб будет похож на положенный на бок бочонок. Построить его несколько сложнее, но выглядит изнутри он более интересно, и пользоваться им удобнее за счёт пологой лестницы. Кольца при этом кладутся в яму на бок. Заглублять их полностью не обязательно, но в этом случае нужно выполнить грунтовую обваловку, которая будет играть роль термостата.

В качестве глухой стенки погреб из бетонных колец будет иметь плиту-днище, а вот с другой стороны понадобится входной тамбур, который можно встроить из пенобетона, монолитного бетона или кирпича. Лестницу можно сформировать при помощи опалубки из бетона, выполнить из дерева или металла. Внутри колец застилается на лагах ровный прямой пол. Само устройство погреба можно сделать нестандартным, поставив туда стол и стулья для отдыха в знойные дни. Если вы предполагаете долгое нахождение в погребе, то наличие вентиляции обязательно.

Особенности процесса варки потолочного шва

Потолочные швы подразделяются на:

Классификация сварных швов: а – по расположению относительно действующего усилия, б – по положению в пространстве, в – по усилению, г – по ширине, д – по количеству слоев, е – по длине.

• переходящие в вертикальные;
• сплошные;
• нижние.

Техника безопасности при варке потолочных швов:

• работы должны проводиться в сухом помещении или в закрытом пространстве. Не допускается выполнения сварочных работ на открытом воздухе во время грозы или снегопада;
• на тело следует надеть специализированную одежду с верхним защитным покрытием;
• используйте маску;
• отключите неиспользуемое оборудование от электросети;
• проведите работы по изоляции проводов.

Погреб из бетонных колец жби, фото

Качественно сделанный погреб из ж/б колец не пропускает солнечный свет, сохраняет постоянный температурный и влажностный режим для хранения снеди. Гораздо эффективнее использовать не подвал под домом, а отдельно стоящий погреб и если работать над его обустройством, следует использовать бетонные кольца.

На практике погреб заглубляется полностью, но встречаются конструкции, заложенные в грунт до половины или вовсе наземные, что редко целесообразно

Если говорить о полном заглублении, необходимо принять во внимание рельеф участка, геологические особенности почв, уровень залегания водоносного горизонта

Некоторые умельцы предлагают укладывать кольца на бок. Это не целесообразно, — изделие не рассчитано на такой монтаж и может треснуть под собственным весом

Мастер, рассчитывая объем работ, должен учитывать следующее:

• размер погреба из бетонных колец должен соответствовать тому объему продукции, которую предполагается хранить. Не последнее значение имеет площадь земельного участка, на котором будет реализовано строительство. Грамотный выбор становится ключевым моментом, — от этого зависит комфортная эксплуатация сооружения. Следует постараться, чтобы оно не оказалось у подножия пригорка, собирая все стоки от талых и дождевых вод;
• целесообразно заложить кольца на точке возвышенности, где погреб никогда не будет затоплен. Но, не каждый участок может похвастаться такими условиями. На ровной, спокойной территории придется довольствоваться тем, что есть, и продумать, где именно разместить сооружение, чтобы проблем эксплуатации не возникало вовсе;
• чтобы выбрать место, первым делом следует определить уровень залегания водоносного горизонта. Для этого обыкновенным садовым ямобуром вырабатывается отверстие в почвенном слое, глубина которого должна составлять не менее 3.0 м. В лунку закладывается длинная деревянная рейка и оставляется на пару часов. Если дерево осталось сухим, можно вести строительство, — грунтовые воды залегают ниже;
• подобные изыскания рекомендовано проводить весной, когда сошел снег, — именно в это время УГВ самый высокий. Если мастер столкнется с той ситуацией, что вода проходит слишком близко, от строительства придется отказаться или возводится дренаж. Это влияет на удорожание, однако, принимать решение о целесообразности такого шага придется самостоятельно.

Круглый погреб своими руками – особенности работ

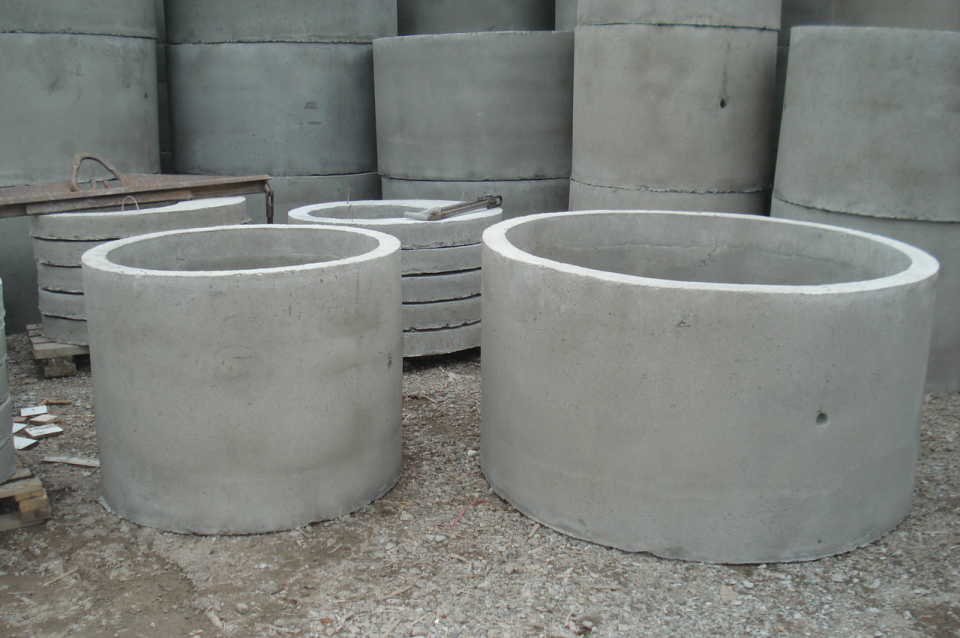

Чтобы возвести сооружение необходимо приобрести или сделать самостоятельно ж/б кольца, которые применяются для устройства питьевых колодцев и канализации. Этот метод по праву считается самым быстрым и простым. Погреба из бетонных колец успешно эксплуатируются на частных участках.

Производители реализуют несколько основных типоразмеров изделий:

• высота стандартного полномерного кольца – 90 см;
• диаметр – 0.7, 1.0, 1.3, 1.5, 2.0 м.

Рекомендовано принять к сведению, что:

• если применить изделия маленького диаметра, сооружение получится тесным. Чтобы возвести более просторное помещение, следует взять кольцо бетонное 2.0 м, цена которого немного выше;
• для работы понадобится три штуки – одно доборное и два полномерных. Доборное кольцо высотой 30 см. В результате высота конструкции составит 2.1 м;
• в качестве альтернативы можно взять четыре кольца по 60 см. Подобные изделия характеризуются меньшей массой, — тонна против полутора тонн. Однако, аренда грузоподъемной техники в любом случае неизбежна;
• можно приобрести или сделать самостоятельно кольца с монолитным днищем. Это эффективное решение, так как у мастера отпадет необходимость обустраивать бетонное основание. Срок работ сократится к минимуму;
• если кольцо с днищем приобрести не удалось, можно отдельно купить днище, которое послужит основанием погреба;
• пристального внимания заслуживает горизонталь пола, — она должна быть выверена максимально точно. В обратном случае стены сооружения будут отклоняться по вертикали, а между кольцами сформируются слишком большие стыки.

Утепление погреба под землей не нужно, теплоизоляционный материал накладывается только на ту часть, которая выступает над землей (при выборе такого заложения в грунт)

Перед тем, как изделия будут устанавливаться к котлован их необходимо обмазать снаружи битумной мастикой или жидким стеклом. После того, как монтаж проведен, швы между отдельными элементами прогрунтовываются, затыкаются паклей, обрабатываются цементно-полимерной пастой.

Особенности строительства погреба из бетонных колец

Перед началом работ, стоит также обратить внимание на:

• Гидроизоляцию сооружения. Если на участке есть проблемы с грунтовыми водами, то предварительно кольца рекомендуется дважды промазать жидкой гидроизоляцией (например, битумной мастикой). Также подойдут пропитки, обладающие водоотталкивающим действием.
• Вентиляция. Кто-то устанавливает только одну трубу. Но оптимальный вариант использовать приточную и вытяжную (как в жилых помещениях). Соответственно, по одной из них воздух будет попадать в погреб, а по другой выходить. Есть конечно вариант принудительной системы вентиляции, но ее обустройство обойдется слишком дорого, что нецелесообразно для сооружения этого типа. А вот вовсе отказываться от вентиляции нельзя. В этом случае в погребе быстро появится плесень, а весь урожай погибнет.

Обустройство внутренней части. Обустройство погреба изнутри в этом случае должно быть таким, чтобы в погребе разместилось достаточное количество полок и при этом осталось место для человека. В этом плане горизонтальные сооружения значительно удобнее. Внутри можно разместить дополнительные перегородки и разделить помещение на зоны.

Заглубление сооружения

Иногда вода встречается уже после 60 см снятой почвы. В этом случае погреб размещается на глубине выше залегания вод. Однако даже этого бывает недостаточно. Дополнительно та часть погреба, которая выступает над грунтом, оборачивается материалом с хорошими теплоизолирующими характеристиками (например, ЭППС). После этого она присыпается грунтом (выполняется обваловка).

Полезно! Чтобы обваловка не выглядела как горб на участке, на ней можно устроить цветник.

Если же есть опасения, что в сооружении все равно будет скапливаться влага, то воду можно отвести путем создания гильзы из щебня. Для этого материал засыпает вокруг постройки довольно толстым слоем (не меньше 40 см). Поверх укладывается дерн.

Однако при таком через-чур высоком уровне грунтовых вод появляется еще одна проблема – вода может проникнуть внутрь через крышку. Она решается довольно просто. Устанавливается двойная крышка. Для этого можно сделать над входом кирпичную окантовку или использовать для этого бетон. Одна крышка устанавливается более легкая (например, из дерева и дополнительно обшитая пенопластом). Вторую лучше выбрать металлическую.

Ну а если хочется, чтобы уж наверняка никакие осадки и влага не попала в крышку, можно надстроить над погребом небольшой сарай. Правда в этом случае логичнее делать хранилище не из колец, а создать более габаритное бетонное помещение.

Виды погребов

Хранилище для припасов организуют с учетом условий участка. Главная задача при строительстве — защитить сооружение от грунтовых вод и верховодки, поэтому рекомендуется выбрать самое высокое место и использовать вариант постройки, обеспечивающий лучшую изоляцию от почвенной влаги.

Наземный

Сооружение погреба на поверхности земли — оптимальный выбор для дачи, расположенной вблизи водоема или на глинистых грунтах. Как правило, там наблюдается высокий УГВ и скопление воды при таянии снега.

Разновидности наземных погребов:

• отдельно стоящий насыпной;
• пристенный, примыкающий к существующей постройке.

Особенности строительства наземного хранилища:

• Котлован углубляют не более, чем на 50 см.
• Чтобы влага не проникла сквозь пол, на дно укладывают щебеночно-песчаную смесь, трамбуют, заливают битумом или настилают рулонные гидроизоляционные материалы.
• Стены возводят из материалов, способных противостоять гниению — кирпича, блоков, обработанной антисептиками древесины.
• Конструкции защищают гидроизоляцией с наружной и внутренней стороны, приклеивая ее в 2 слоя.
• Необходимую теплоизоляцию обеспечивает многослойное утепление глиной, пенополистиролом, керамзитом и слоем земли толщиной 0,7-1,2 м.
• Сооружению придают форму холма, которая при дождях и паводках наиболее устойчива к размыву.
• Для входа в хранилище устанавливают утепленную дверь с северной стороны для наименьшего нагрева летом.

Пристенный

Это наиболее экономичное и простое решение при высоком УГВ на даче. Погреб не нужно заглублять, а стены дома или сарая выступают в качестве уже готовой внешней конструкции.

Особенности технологии возведения пристенного хранилища:

• Котлован выкапывают глубиной не более 0,5 м. При непосредственной близости здания нельзя ослаблять и разрыхлять землю около фундамента основной постройки. Это вызывает неравномерную деформацию грунта под подошвой и провоцирует образование трещин в конструкциях дома.
• Полы выполняют на подготовке из песка, щебня, битого кирпича, обеспечивающей дренаж и понижающей уровень талой или дождевой воды.
• Стены выкладывают из устойчивых к гниению пеноблоков, кирпича или сооружают деревянный каркас, заполняя внутреннее пространство между обшивкой теплоизолятором.
• Утепляют пристенную постройку синтетическими материалами с дополнительной земляной обваловкой. Если снаружи облицевать погреб декоративной отделкой, он не испортит современный облик дачного домика.

Земляной

Полностью заглубленный в грунт погреб целесообразно строить при низком УГВ, когда вода не поднимается выше отметки -3 м.

Особенности подземных сооружений:

• При строительстве нужно выбрать достаточно большой объем земли.
• Обязательно армирование кладки стен из блоков или кирпича, чтобы при боковом давлении грунта конструкции не потеряли устойчивость.
• Надежную теплоизоляцию заглубленной постройке создает слой земли.
• Даже при низком УГВ желательно предусмотреть дренаж для защиты от сезонных осадков и талых вод.
• Для входа в подвал устраивают утепленный люк и лестницу.
• Особого внимания требует организация системы вентиляции, которая помимо снижения влажности воздуха очищает его от вредных газов.

Полузаглубленный

Эта разновидность хранилища отличается от наземной глубиной заложения — сооружение погружают в грунт на половину или треть высоты. Отдельностоящие погреба засыпают землей, встроенные подполья — размещают под домом или в цокольном этаже.

Полузаглубленная постройка совмещает два вида погребов— наземного и земляного. Характеризуется особенностями:

• В отличие от полностью заглубленного подвала объем земляных работ меньше, но требуется надежное утепление верхней части.
• При заложении котлована УГВ не должен находиться ближе 0,5 м, чтобы исключить проникновение воды при капиллярном подсосе из почвы.
• Чтобы защититься от случайных стоков, прокладывают дренаж
• Для входа устанавливают дверь на уровне земли и монтируют лестницу.

Кессон

Самый надежный погреб при высоком УГВ — кессон. Конструкция металлического или пластикового короба не имеет стыков, откуда бы внутрь могла просочиться вода.

Кессон погружают в котлован, закрепляют анкерами, препятствующими всплытию при подъеме уровня грунтовых вод. Для откачки из-под днища избытка жидкости устанавливают насос. Устройство такого хранилища дороже традиционных способов возведения погребов, но конструкция обладает очень высокой степенью защиты от влаги.

Конструкция погреба из бетонных колец

При постройке погреба могут использоваться различные строительные материалы. Есть преимущества и в постройке такого помещения непосредственно из готовых бетонных колец.

У погреба из бетонных колец есть ряд преимуществ и недостатков. Поэтому нужно все изучить перед принятием решения. Для тех, кто имеет небольшой участок и малое количество сохраняемых продуктов – это вполне удобный вариант.

Варианты конструкции погреба из бетонных колец

Конструкция подвала из бетонных колец 2м и больше представлена несколькими вариантами. Самый распространенный — вертикальный вариант, который располагается на глубине и состоит из нескольких колец, которые устанавливаются одно на другое. Этот вариант подходит для участков, на которых подземные воды располагаются глубоко. Это подземный подвал. Для того чтобы построить такое помещение, придется копать яму большой глубины. Чтобы не использовать технику, это можно делать, как для колодца. В таком случае сегмент будет опускаться под своим весом.

Второй вариант — горизонтальное сооружение. Это практически наземный подвал с небольшим углублением. Он применяется на тех участках, где очень близко расположены грунтовые воды. Может хватить одного бетонного кольца для небольшого помещения.

При выборе нужно обратить внимание на типы бетонных колец. Это могут быть стандартные круги, которые соединяются при помощи бетонного раствора, а также специальные, с крепежом

У них есть замковая система, которая поможет соединить их в конструкцию

Их главное достоинство в том, что после соединения при помощи конструкция останется надежной, даже при движении слоев земли со временем

У них есть замковая система, которая поможет соединить их в конструкцию. Их главное достоинство в том, что после соединения при помощи конструкция останется надежной, даже при движении слоев земли со временем.

Этапы сборки и установки погреба из бетонных колец

Алгоритм установки и сборки подвала очень прост, правда, может понадобиться спец. техника.

1. Для начала нужно определиться с глубиной ямы, а также с ее диаметром. После этого необходимо ее выкопать. Можно собственноручно, а можно использовать технику. Диаметр ямы должен быть больше, чем такая величина у колец.
2. Обустроить дно. Сейчас вполне можно найти кольца с дном. Если используются стандартные кольца, то на дно насыпается песок, щебень, все это трамбуется.
3. Опускаются сегменты. Это можно делать с помощью большого количества людей или техникой. Не рекомендуется скидывать в яму элементы. Их можно повредить.
4. Затем устанавливается крышка погреба, в нее монтируется труба для вентиляции. Вентиляция – обязательный элемент погреба, поскольку она регулирует температуру и влажность воздуха.

После этого необходимо приступить к внутренней отделке и изоляции

Тепло и гидроизоляции нужно уделить большое внимание, чтобы обеспечить долгий срок службы погреба, а также сохранность продуктов

Внутреннее обустройство

Стены подвала могут разрушаться с течением времени

Поэтому после установки нужно обратить внимание на гидроизоляцию швов и стыков. Внутри изолировать можно при помощи специальной мастики или жидкого стекла, а снаружи — рубероидом

Затем заполняем все пустые пространства между ямой и конструкцией

Для этого подходит утрамбованный грунт, в который можно добавить крошку или щебень, но в идеале нужно все забетонировать

Затем заполняем все пустые пространства между ямой и конструкцией. Для этого подходит утрамбованный грунт, в который можно добавить крошку или щебень, но в идеале нужно все забетонировать.

При обустройстве погреба внутри придется решать вопрос с полукруглыми полками. Кроме того, в такой погреб должна спускаться лестница. Она может быть и стационарной, если ее приварить к крышке подвала, или не стационарной. В последнем случае возникает ряд неудобств, которые возникают при перемещении лестницы. Материал для лестницы – это, чаще всего, металл – такая конструкция надежна и долго прослужит.

Сверху над подвалом нужно установить крышу, которая дополнительно предохранит конструкцию от попадания влаги. Крышу можно красиво декорировать, а сверху настелить дополнительный материал для тепло и гидроизоляции погреба.

В заключение

Владельцы небольших участков земли, со стандартными 6 сотками, тоже хотят сохранить урожай. Большой полноценный подвал им для этого не нужен. Вполне достаточно сделать яму и установить туда пару бетонных сегментов.

Такое помещение, при правильной изоляции и установке, может прослужить несколько десятилетий. При этом можно расположить кольцо вертикально или горизонтально, в зависимости от желаемого размера или глубины грунтовых вод.
