Самостоятельное подключение духового шкафа

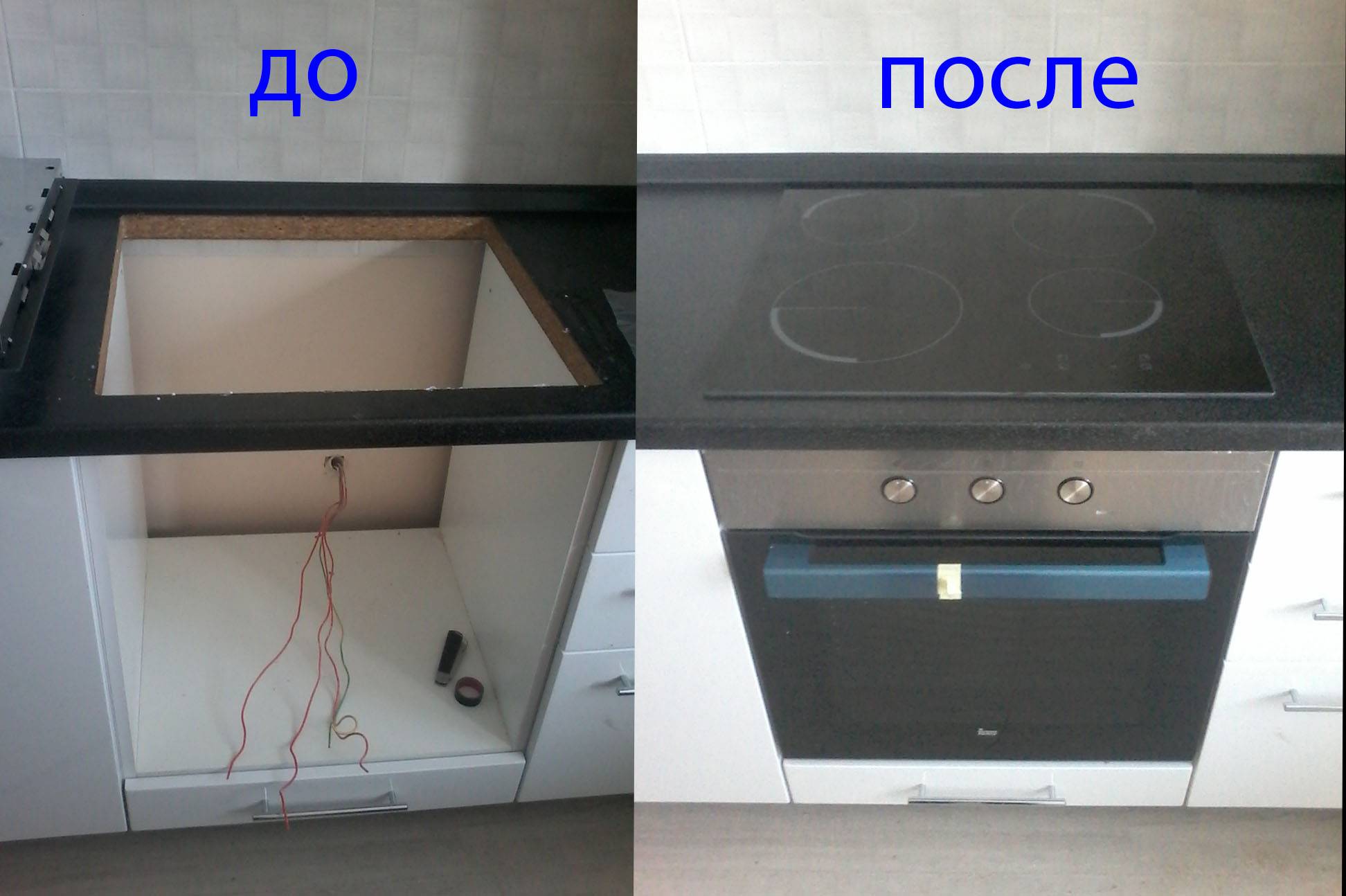

Установка встраиваемого духового шкафа: виды и конфигурация техники

Перед тем как установить встраиваемую духовку, следует разобраться в видах этой бытовой техники. В этом плане их делят на электрические и газовые.

Газовые считаются традиционными, так как служат на большинстве кухонь много лет. Предпочтение духовым шкафам на газу отдают за приемлемую цену и простоту эксплуатации, так как большинство таких духовок встроены прямо в плиты. При этом газовые приборы имеют и свои недостатки, так как блюда пропекаются неравномерно и есть риск подгорания. Кроме того, само по себе использование природного газа небезопасно, а установка газового духового шкафа однозначно требует привлечения рук опытного мастера-профессионала во избежание плачевных последствий.

Электрические духовки гарантируют быстрое приготовление пищи с равномерным пропеканием блюд. Их повсеместная установка началась в мегаполисах, где во многих многоэтажных домах отсутствует подключение природного газа. Стоимость разных моделей зависит от функциональности и фирмы производителя. Установка электрического духового шкафа предусматривает наличие усиленной надежной проводки и отдельного специального автомата УЗО.

Для установки кухонной бытовой техники лучше приглашать специалистов

Духовые шкафы различают также по типу установки. Они могут быть зависимыми, что предусматривает обязательную установку в паре с варочной панелью. Независимое оборудование – это духовки, которые устанавливаются как самостоятельная техника. Они могут быть встраиваемые или отдельно стоящие. Возможна установка встраиваемого духового шкафа в пенал или в специальную нишу.

Разновидности розеток

Известные модели бытовых и промышленных розеток классифицируются по целому ряду признаков, основные из которых перечислены ниже:

1. тип контактных клемм;
2. способ монтажа розетки в электрической цепи;
3. количество гнезд в розеточном модуле;
4. наличие дополнительных функций.

Рассмотрим каждый из этих признаков более подробно.

По типу разъема

По виду контактных клемм розеточные изделия имеют множество стандартов, введенных ранее в различных странах мира. Среди всего многообразия исполнений в быту и на производстве в основном употребляются только три типа. Это:

1. тип «C»(европейское исполнение без заземления);
2. тип «F» или европейский стандарт с заземляющим контактом;

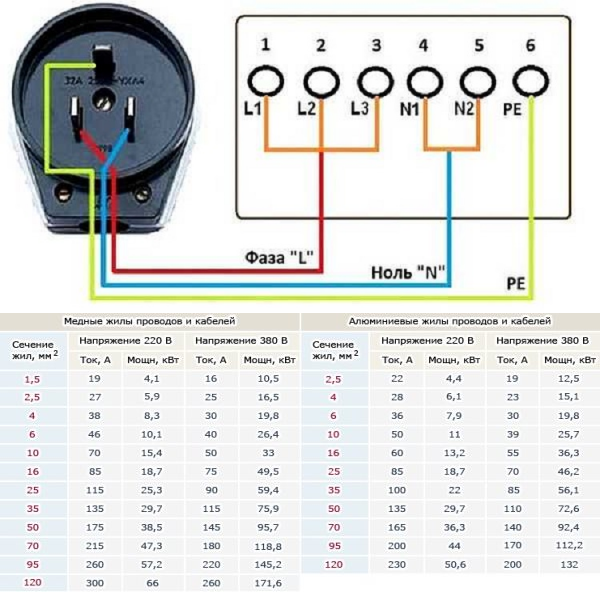

3. Силовые розетки для подключения электроплит и других энергоемких потребителей с заземлением.

Первый из представленных образцов относится к европейскому стандарту. Он выполнен в виде двух круглых контактов, размещенных в овальном гнезде без выемок. Евро розетка без заземленного контакта используется в большинстве стран СНГ, а также на Африканском континенте и на Ближнем Востоке.

Самый распространенный на сегодня стандарт – это евро изделие с заземляющими контактами, утопленными в специально предназначенных для этого выемках. Первоначально оно выпускалось только в Германии. Изделие полностью совместимо с отечественными моделями евро розеток.

Применяемый иногда набор силовых контактов для обеспечения питанием «мощных» потребителей (электрических плит, например) похож на израильский стандарт. Он нередко используется на промышленных предприятиях и в быту для подключения электрических духовок, плит и варочных поверхностей.

Силовая розетка серии Blanca предназначена для присоединения бытовых электрических приемников с номинальным напряжением 230 В и номинальным током не более 32А к сети переменного тока. Преимущества: совместимость с большинством электроплит, соответствие всем стандартам электробезопасности.

По способу установки

В соответствие со вторым признаком рассматриваемые установочные изделия подразделяются на следующие виды:

• Встраиваемые.
• Наружные розетки (накладные).
• Устройства переносного типа.

Встраиваемые приборы монтируются в специальных подрозетниках, обустраиваемых в стене и полностью скрывающих их корпус (снаружи остаются только декоративные крышки). Недостатком этого способа установки считается трудоемкость подготовительных работ и сложность монтажа.

Встраиваемые розетки для скрытой проводки

Накладные (наружные) розетки устанавливаются непосредственно на стене в заранее размеченных точках. Кабель для подключения прокладывается как открытым способом (в гофрированной трубе, кабель-канале, ретро проводкой), так и скрытно (располагаясь в штробах, полостях стен и т.д.).

Накладные розетки для открытой и скрытой проводки

Изделия третьего типа изготавливаются в виде стандартного удлинителя-переноски, имеющего сразу несколько гнезд для подключения потребителей (бытовых приборов и других устройств). По количеству гнезд в модуле они бывают одно и двухместными, рассчитанными на подключение соответствующего количества приборов. При желании в продаже можно найти и изделия, имеющие 3-4 гнезда и более. Последние чаще всего оформляются как стандартные удлинители-переходники с выключателем.

Удлинитель бытовой электрический (переноска)

По дополнительным опциям

К дополнительным опциям, имеющимся в некоторых моделях, относят:

• Наличие предохранительного устройства, ограничивающего доступ детей.
• Защита от попадания внутрь влаги и капель воды.
• Встроенный таймер.
• С выключателем сети и подсветкой.
• С USB-разъемами.
• Со счетчиком потребления.

В первом случае в изделиях предусмотрены защитные планки, закрывающие отверстия под штыри (при значительном усилии со стороны взрослого человека они сдвигаются в сторону). Защищенные от влаги розетки имеют специальное исполнение и дополнительно оснащаются пластиковой крышкой, исключающей возможность попадания капель воды во внутреннюю часть корпуса.

Различные виды розеток

Розетка антенная

Розетка для интернета

Розетка с крышкой

Розетка со шторками

Розетка с таймером

Розетка с USB

Розетка с УЗО

Розетка с ваттметром

Розетка с wifi

Розетка на дин рейку

Розетка с выталкивателем вилки

Розетка с подсветкой

Наличие таймера позволяет включать и выключать сеть в заранее заданное время, а несколько USB-разъемов – подключать к ней устройства для зарядки напряжением 5 Вольт. Последняя опция (счетчик электроэнергии) не получила повсеместного распространения и используется крайне редко.

Подключение газовой плиты правила безопасности

Природный газ, используемый для приготовления пищи в коммунальных домах, обладает высокой взрывоопасностью, поэтому соблюдение правил безопасности при работе с газом является основным условием при проведении работ с газопотребляющим оборудованием. Подсоединение плиты к системе газоснабжения проводят с учетом следующих требований:

1. Для подводки газа в бытовом хозяйстве применяют специальные гибкие шланги из различных материалов, имеющие бирку производителя с указанием даты изготовления.

Рис. 2 Газовые плиты с подводкой к газовой трубе

1. Правила подключения газовой плиты в квартире регламентируют длину шланга, которая не должна превышать 4 метров, если необходимо отнести плиту на большее расстояние от газоподающего трубопровода, перекрывают подачу газа и приваривают к магистрали отрезок металлической трубы нужной длины.
2. Гибкий подводной шланг монтируют в легкодоступном месте, стараясь не перекрывать его неразборными строительными конструкциями, требования к подключению не допускают использование двух отрезков с любым видом соединений.
3. Если находящийся в зоне видимости шланг имеет не слишком эстетичный внешний вид, его оклеивают самоклеящейся пленкой или бумагой, запрещается использование любой краски, способной повредить полимерную поверхность подводки.
4. Некоторые современные плиты с газовой варочной поверхностью имеют встроенные электрические духовые шкафы с мощными нагревателями. В этом случае для подводки электроэнергии организуется отдельная сеть со своим устройством защитного отключения УЗО. При ее размещении следует соблюдать правила эксплуатации электроустановок ПЭУ, регламентирующие следующие параметры:

• Расстояние от электророзетки до газоподающей трубы должно быть не менее 500 мм.
• Просвет между питающим кабелем плиты и газопроводной трубой не должен быть менее 100 мм.

Рис. 3 Схема подключения плиты

Правила подключения плиты в квартире

При использовании плиты в квартире ее подключение лучше доверить специалистам газоснабжающих служб и организаций, с которыми предварительно следует заключить договор на поставку природного топлива с открытием лицевого счета для оплаты услуг. Договор обычно необходим при приобретении в собственность новой квартиры, перечень документов, которые в общем итоге нужны для подключения газовой плиты с соблюдением всех норм, выглядит следующим образом:

1. Свидетельство о праве собственности на квартиру и справка, подтверждающая государственную регистрацию жилья.
2. Техпаспорт на квартиру.
3. Старый договор на техническое обслуживание плиты и книжка абонента при ее наличии.
4. Паспорт на устанавливаемую плиту и газовый счетчик.

Собранные домовладельцем документы подаются в службу газа, после чего ее специалисты выдают бланки для заполнения договора на газоснабжение. После заполнения бумаг и инструктажа по эксплуатации газовых установок, договор подписывается обеими сторонами с выдачей разрешения на подключение оборудования.

Рис. 4 Патрубки газовых плит и панелей

Правила подключения плиты в частном доме

Если в городской квартире в обязанности специалистов газоснабжающей службы, с которой собственником заключен договор в добровольно-принудительном порядке, входит обязательная проверка газового оборудования не менее одного раза в полгода для безопасности всего дома, то в частном секторе дело обстоит иначе.

Здесь домовладелец самостоятельно принимает решение о газоснабжении, он может подключиться к центральной газопроводной магистрали и заключить договор с соответствующими службами по аналогии с квартирами, или использовать автономное газоснабжение баллонами и газгольдерами.

При последних вариантах с наибольшей вероятностью придется подключать газовую плиту самостоятельно или с привлечением наемных специалистов без каких-либо гарантий. Поэтому к делу следует подходить с полной ответственностью и внимательно изучить технологии, чтобы правильно выбрать комплектующие и провести качественный монтаж.

Рис. 5 Устройство рукавов для газа

Способы прокладки проводки

Перед тем, как подключить духовку, следует ознакомиться со способами прокладки проводки. Традиционно ее протягивают незаметно в штробах или штукатурке. Такая работа связана с пылью, приходится разрушать стены, порой остаются видимые следы. Скрыть их можно, покрасив стены либо наклеив новые обои. Есть и другие способы прокладки электрического кабеля.

Можно протянуть линию, соорудив специальные плинтуса, которые в отличие от обычных широкие и высокие. Там провод не видно и его нельзя повредить. Работа легкая и не пыльная.

Другой способ – прокладка в кабель-каналах. Они представляют собой короба из пластика или металла. В них укладывают кабель, потом прикручивают к стенкам. В коробах имеются крышки, которые снимаются

Надо иметь в виду, что они привлекают внимание. Но по деревянным перекрытиям и стенам, которые прекрасно горят, тянуть провод необходимо в гофре

Варианты подключения

Существует два способа подключения духовки к сети:

1. Через сетевой провод, подключенный к духовому шкафу. Провод подключают к вилке и розетке либо к автомату, установленному недалеко от прибора (используя провод без вилки), либо на клеммную колодку, закрепленную рядом на (автомат при этом ставят на щитке).
2. Без провода, напрямую к линии, идущей от щитка (автомат устанавливают на щите).

Иногда производители на заводе подключают к прибору сетевой провод. Он подключен к клеммной колодке на задней панели духовки. При желании его снимают (на гарантию это не влияет) и заводят на соответствующие клеммы шнур, идущий напрямую от щитка или от автомата, установленного недалеко от оборудования.

Второй вариант используют, если к одной мощной линии подключают несколько приборов. В этом случае до кухни прокладывают один мощный кабель, заводят его в бокс, устанавливают автоматы по количеству кухонных приборов и от них тянут линии к каждому устройству.

Выбор вилки и розетки

Средняя мощность духового шкафа – 3-4 кВт, поэтому обычная вилка, которой подключают, например, настольную лампу, для духовки не подходит. В этом случае применяют специальные силовые вилки и розетки.

При выборе опираются на характеристики самой техники. Духовые шкафы бывают как однофазными, так и трехфазными и имеют показатели энергопотребления от 2,5 до 10 кВт.

Выбор места для розетки

При выборе места для розетки следуют общему правилу. Розетку и любое вспомогательное оборудование не устанавливают непосредственно за техникой. Выбирают удобное место либо рядом с устройством, либо чуть выше (на расстоянии примерно 10 см).

Рекомендуемое расстояние от пола – не более 90 см. При этом не допускается расположение подрозетника на одном уровне с электроприбором. Удобнее всего размещать его справа или слева от духового шкафа.

Схема подключения электрической плиты и меры предосторожности

Независимо от того как будет устанавливаться духовка (с воздушным или водяным охлаждением), весь процесс подключения должен быть выполнен правильно. Лучше всего доверить данный процесс профессионалам, потому что при самостоятельном подключении можно ошибиться, и это приведет к выходу из строя прибора.

Стоит обратить внимание на одно существенное преимущество современных квартир: в них уже предусмотрена специальная розетка или раздаточная коробка. Владельцам частных домов или старых квартир ее придется устанавливать самостоятельно

Для того чтобы самому , необходимо иметь в наличии:

• трехжильный кабель с сечением 4-6 мм. Размер сечения зависит от его длины — чем длиннее кабель, тем толще сечение. Все это также влияет на возможности выдержки показателя напряжения;
• потребуется отдельный автомат, который будет устанавливаться в щиток. Он нужен для подключения бытовой техники. Выбирать стоит устройство на 32 или 40А, этот показатель зависит от размера сечения;
• УЗО – устройство защитного отключения, которое защищает дорогую технику от перенапряжения.

Категорически запрещено использовать:

• удлинитель;
• переноску;
• наращивать и соединять питающие провода;
• другие материалы, не предусмотренные заводом изготовителем.

Не разрешается для ухода за шкафом применять ЛВЖ, мокрую ветошь, моющие средства на водно-эмульсионной основе и грубые обтирочные материалы.

Требования по материалам и сопутствующим средствам — согласно инструкции по эксплуатации. Не рекомендуется вносить изменения в заводскую конструкцию, отличающуюся от стандартной, предусмотренной фирмой-изготовителем.

Пример таблицы для установки перемычек

Разрешается укладка питающего кабеля в гофру, потому что она не горит и не поддерживает горение. Обезопасить себя можно следующим образом: выполнить кабель-канал из негорючего асбоцемента либо выбрать материал, который соответствует нормативу неразрушаемого контроля.

После длительного перерыва в эксплуатации выполнить те же операции, что и при первичном подключении. Подсоединяйте духовку только после того, как полностью убедитесь в полной безопасности. Рядом не должно быть посторонних предметов, которые могут привести к нарушению процесса подключения.

Обеспечение безопасности

Однофазная схема подключения

Применяются следующие меры безопасности:

• предохранители;
• самовосстанавливающиеся триоды;
• трансформаторы и автотрансформаторы;
• газоразрядные устройства;
• ОПН.

Существуют 2 вида подключения: звезда/треугольник (220/380 В). С учетом того, что сеть 220/380 работает в схеме с изолированной нейтралью, при отсутствии дополнительного заземляющего контура, его необходимо установить.

Установка заземляющего контура выполняется электроснабжающей организацией. Самостоятельная установка категорически запрещена!

При евростандарте штепсельные разъемы различаются на евро-1 и евро-2. Варианты выполнения: горизонтальное и вертикальное («L», «0», «земля»). Для однофазной и трёхфазной цепи: А, В, С, 0 либо земля.

После проведенного монтажа и установки, вынимаем заднюю панель шкафа, убедившись в наличии распределительной коробки в штатном месте, определяется положение питающего провода и заземления.

Использование клеммной колодки для электроподключения

Классификация и расцветка проводов строго регламентируется ГОСТ.

• серый – фаза;
• белый — ноль;
• синий – защитное заземление.

На сегодняшний день широко используется гамма расцветок: желто-зеленый, красно-белый, черно-коричневый, которые применяются в защитном заземлении. После вскрытия панели, слева направо должны быть обозначены классификаторы напряжения: «А», «0», «земля».

• фаза «А» не должна иметь разрывов на другие коммутационные аппараты. При нагрузке сети, которая превышает установленную мощность, монтаж или перемонтаж должен быть выполнен в соответствии с правилами;
• установка УЗО выполняется с условием того, что при вводе в жилое помещение до разрыва не был установлен прибор идентичного типа;
• нулевой проводник должен иметь сечение больше ½ фазного провода и усилен двойной изоляцией типа ПВХ, ПВХС, ПВХС 2 У;
• далее нужно подать питание на блок управления при помощи специальных клавиш. Управлять можно как дистанционно, так и с ПУ.
• при стационарном подключении духового шкафа, имея отдельную группу по снабжению электрического питания, следует учитывать мощность, подаваемую на поверхность нагрева;
• при условии режима «таймер» рекомендуется установить температуру нагревательного элемента в положение «минимум». Подать питание на устройство, убедиться в наличии напряжения на устройстве, красная лампа сигнализирует о наличии напряжения сети.

Сборка схемы подключения

Итак, все материалы готовы, можно переходить к сборке. Вот схема подключения всех приборов.

В бокс устанавливается двухполюсный автоматический выключатель. У автоматов есть одна особенность – это возможность подсоединять к ним приборы с разных сторон

То есть, неважно, куда вставляется питающий кабель, а куда отводящий.
С одной стороны к автомату присоединяются фаза и ноль от питающего провода для духовки. Так как автомат выбран на 16 А, соответственно он будет отключать духовой шкаф, если в нем появились токи большой силы.
С другой стороны точно по модулям те же фаза и ноль только по два провода. Один будет соединяться к варочной панели, второй является питающим проводом от распределительного щитка

То есть, это провод, который был соединен со старой розеткой. При этом вилку варочной панели срезают и проводят соединение напрямую к автомату. Кстати, некоторые модели плит вилками не снабжаются. А вот для духового шкафа лучше отдельную розетку установить. Она может находиться внутри бокса (шестимодульного) или быть смонтирована на стене рядом с прибором.
Остается только соединить заземляющий контур, для этого и была установлена внутрь бокса шинка. То есть, к ней одновременно соединяются заземляющий провод, идущий от распределительного щита, заземление от духового шкафа и варочной панели.

Один будет соединяться к варочной панели, второй является питающим проводом от распределительного щитка. То есть, это провод, который был соединен со старой розеткой. При этом вилку варочной панели срезают и проводят соединение напрямую к автомату. Кстати, некоторые модели плит вилками не снабжаются. А вот для духового шкафа лучше отдельную розетку установить. Она может находиться внутри бокса (шестимодульного) или быть смонтирована на стене рядом с прибором.
Остается только соединить заземляющий контур, для этого и была установлена внутрь бокса шинка. То есть, к ней одновременно соединяются заземляющий провод, идущий от распределительного щита, заземление от духового шкафа и варочной панели.

Можно провести соединение по-другому. Для этого потребуется только автомат на 16 А, через который будет подсоединяться духовка. Но в бокс придется кроме шинки для заземления установить дополнительно шину для фазы и нуля. То есть, в боксе будет три шины, поэтому для этого придется выбрать приспособление побольше. К примеру, на шесть модулей.

• К фазной шине подключаются: питающий провод (имеется в виду его фазный провод), питающий провод варочной панели и провод, подключаемый к автомату.
• К нулевой шине подключаются ноль от питающего провода, от варочной поверхности и провод, идущий на розетку для духового шкафа.
• От автомата проводится провод до розетки.

Бокс лучше установить где-нибудь внизу под цоколем кухонного гарнитура, чтобы его не было видно, и чтобы его никто не трогал.

В принципе, это самые правильные решения в этой ситуации. Но есть вариант лучше. Если делается ремонт квартиры, и решено приобрести встраиваемую технику, то оставьте старый кабель для варочной панели. А для духовки проведите новый с нужным сечением. И установите на линию отдельный автомат на 16 А. То есть, на стене у вас получатся две розетки. Каждая питает свой прибор. Это идеальный вариант для подключения духовки и варочной панели.

Добавим, что сегодня электрические цепи снабжаются защитными приборами разного вида, где автомат играет важную роль. Он отключает подачу электроэнергии на бытовую технику, если в сети образовался ток повышенной силы. От этого тока перегорают несущие электрические цепи. Но есть еще один прибор, установка которого сегодня считается обязательной. Это УЗО (устройство защитного отключения).

Необходимо он для того, чтобы человека не ударило током, когда есть пробой в электрической цепочке, и напряжение передается на металлические корпуса той же духовки или варочной панели. Дотронувшись до металла, человека бьет током. Если стоит УЗО, то он на себя забирает эти блуждающие токи. Этот защитный прибор можно установить внутри распределительного щита или около розетки, где монтировался бокс.

Советы, Электрика

Мощность духового шкафа электрического

1. Большинство покупателей делают выбор на основании следующих показателей:
2. функциональность,
3. мощность прибора,
4. энергопотребление.

Поэтому перед покупкой следует рассмотреть все описанные значения.

Электрическая модель

Потребляемая мощность духового шкафа может быть разной – от 1 до 4 кВт. Модели, которые имеют значение в диапазоне от 2 до 3 кВт, относятся к наиболее распространенным приборам и являются простыми устройствами для бытового использования.

Если же используются модели, потребляемая мощность которых больше 3,5 кВт, то следует оборудовать отдельную розетку, выдерживающую большую силу тока. Это необходимо для обеспечения нормальной работы электрической сети.

Большинство моделей встроенных духовых шкафов Bosch имеет определенные параметры. Высота обычно колеблется в пределах от 55 до 60 см, менее распространенными являются устройства высотой от 40 до 45 см.

Такие электрические приборы имеют удобную панель управления, на которой отображаются данные о процессе приготовления и другая информация о работе

Наличие дополнительных функций влияет на потребляемую мощность духового шкафа в кВт, поэтому на данный параметр также следует обратить свое внимание

Классы энергопотребления

Такие электрические приборы по степени энергопотребления разделяются на несколько классов.

1. Существует семь классов, которые имеют следующие показатели энергопотребления (кВт/ч):
2. менее 0,6;
3. 0,6-0,8;
4. 0,8-1;
5. 1-1,2;
6. 1,2-1,4;
7. 1,4-1,6;
8. более 1,6.

Все эти показатели относятся к встроенным духовым шкафам Bosch малого объема. Если говорить о приборах, имеющих большие размеры, то стоит отметить, что такие приборы, относящиеся к классу А, будут потреблять от 1 кВт/ч.

Газовые модели могут иметь мощность около 4кВт, что не очень сказывается на оплате за коммунальные услуги, ведь газ значительно дешевле электричества.

Влияние на температуру

Мощность электрического духового шкафа влияет на температуру, при которой происходит приготовление блюд. Если взять приборы со значением потребления электричества от 3,5 кВт, то они могут нагревать до пятисот градусов.

Стандартная температура колеблется в пределах 220 градусов. Это означает, что оптимальная мощность встроенного духового шкафа должна равняться 2,5-3 кВт. При этом максимальный температурный показатель может составлять 250°С.

Для безопасной работы с такими кухонными приборами необходимо учесть еще один параметр. Чтобы это сделать, достаточно поделить мощность встроенного духового шкафа Bosch, указанную в его характеристиках, ее на средний показатель, равный 220 Вт. В итоге получится искомая сила тока.

При выборе духового шкафа следует учитывать основное правило – параллельное использование приборов, которые обладают мощностью более 3,5 кВт, запрещено. Альтернативным вариантом может стать приобретение газового устройства.

Как выбрать прибор

Многие задаются вопросом – какая мощность духового шкафа будет наиболее оптимальной? Чтобы это понять, необходимо учесть несколько моментов:

При покупке духового шкафа сначала стоит обратить на количество имеющихся функций. Многие отдают предпочтение тем моделям, которые имеют разнообразные режимы приготовления и, соответственно, обладают большой мощностью.

Но стоит задаться вопросом – будут ли задействоваться все представленные программы? Если их использование будет происходить очень редко, то приобретать подобный товар не следует.

Также следует подумать и о том, сколько электрических устройств имеется в вашем доме. Это необходимо, так как при одновременном включении духового шкафа и прибора, который также потребляет большое количество энергии, проводка может не выдержать, из-за чего произойдет отключение всей сети.

На выбор может повлиять и частота использования встраиваемого прибора. Если устройство будет работать очень редко, то можно смело выбирать более мощные модели, которые позволяют готовить блюда гораздо быстрее. При частом использовании лучше остановиться на выборе устройства, которое потребляет меньшее количество энергии.

Еще одним фактором, влияющим на выбор, является объем встраиваемого духового шкафа. Для большой семьи, конечно, лучше приобрести модель, которая позволит приготовить много пищи за один раз. Но такие приборы потребляют почти вдвое больше электричества, что скажется на счетах за свет.

Подключение газового шкафа

Основная задача при самостоятельном подключении духового газового шкафа заключается в подводке газа к духовке. Перед тем, как подключить шкаф, надо осознавать, что эту работу должны выполнять квалифицированные мастера. В противном случае возможно нарушение соединений и утечка газа, что может привести к тяжёлым последствиям.

Важно!

Подключение любых газовых приборов строго запрещено на участке трубы до основного газового крана, в случае крайней необходимости эти работы должны производить лицензированные службы.

По правилам техники безопасности участок между общим краном, перекрывающим подачу газа, и варочной поверхностью должен быть надежно защищен от любых механических и температурных воздействий. Поэтому он выполняется из стальной водогазопроводной ВГП трубы, но данное требование устарело и во многих домах вместо стальной трубы используется специальный гибкий газовый шланг.

При монтаже важно обеспечить свободный доступ для экстренного отключения в случае возникновения аварийной ситуации. Подключение к системе центрального газоснабжения может быть осуществлено двумя способами: с помощью жесткой стальной или медной трубы, или посредством гибкого сильфонного шланга (резиновый шланг в металлической оплетке из нержавейки). Подключение к системе центрального газоснабжения может быть осуществлено двумя способами: с помощью жесткой стальной или медной трубы, или посредством гибкого сильфонного шланга (резиновый шланг в металлической оплетке из нержавейки)

Подключение к системе центрального газоснабжения может быть осуществлено двумя способами: с помощью жесткой стальной или медной трубы, или посредством гибкого сильфонного шланга (резиновый шланг в металлической оплетке из нержавейки).

При первом способе требуются сложные сварочные работы с вызовом специалистов, поэтому для подключения духовки своими руками проще использовать специальные газовые шланги. Сама работа в этом случае состоит из нескольких этапов.

Пример сильфонного шланга

Прежде всего необходимо убедиться в том, что всё применяемое оборудование и комплектующие сертифицированы и соответствуют нормам безопасности. Гарантией этого может служить приобретение всех деталей у официального надежного продавца.

Дополнительно на газовом шланге должен быть указан срок службы и условия эксплуатации изделия.

Если в кухню устанавливается только один духовой шкаф, достаточно присоединить сильфонный шланг от патрубка за общим краном газовой магистрали к входу духовки (при необходимости его можно заменить на более длинный).

При этом следует помнить, что запрещается использование бытовых газовых шлангов длиной более двух метров.

Пример тройника для варочной поверхности и газовой духовки

Часто возникает ситуация, когда к газовой сети нужно подключить встраиваемый духовой шкаф и варочную панель одновременно. В этом случае на наружном патрубке трубы или шланга делается разветвление путём установки тройника.

Далее к тройнику присоединяются два крана отдельно на встроенный духовой шкаф и варочную поверхность, от них при помощи двух сильфонных шлангов осуществляется непосредственное подключение газового оборудования.

Важно!

Нередко духовые шкафы имеют два входа для подключения с обеих сторон, поэтому необходимо на свободный патрубок после подключения ставить заглушку. Иногда входной патрубок духовки выходит из плиты не под углом, а прямо, что неудобно для подключения. В этом случае на его свободный конец устанавливается г-образный переходник, облегчающий подключение.

Электроснабжение духовки необходимо осуществлять по отдельной линии, всё подключаемое оборудование должно быть заземлено.

После работ необходимо проверить, как правильно собраны все комплектующие и их герметичность, с целью выявления возможных утечек газа. Для этого используется мыльная эмульсия, которая наносится на стыки всех соединений. В этом случае, если появляются пузыри, производится разборка проблемного соединения и уплотнение его ленточной обмоткой или паклей.

К подключению духовки нужно отнестись максимально серьезно, особенно если это газовый духовой шкаф

По завершении всех работ духовка устанавливается в предназначенную для нее нишу и фиксируется крепежными шурупами.

Подключение варочной панели к электрической сети своими руками

Итак, если вы решили своими руками подключить такой электроприбор, как варочная панель, внимательно изучите нижеследующие инструкции. Они предполагают, что в сети уже организована соответствующая разводка кабелей, установлены защитные автоматы и силовая розетка. В случае принятия решения о подключении бытовой техники для пищеприготовления непосредственно к электрической сети, минуя штепсельное соединение вилки и розетки, один из концов проводника подсоединяется не к вилке, а сразу на выходы защитного автомата.

Подключение варочной панели к однофазной электрической сети

Если ваше жилище обеспечивается электрической энергией посредством сети с напряжением 220 В и одной фазой, то для подключения индукционной варочной панели рекомендуем вам воспользоваться приведенным ниже алгоритмом.

1. Подготавливаем кабель. Его длина должна соответствовать расстоянию от места установки варочной панели до силовой розетки с учетом небольшого запаса на возможные манипуляции. С концов кабеля снимается слой верхней изоляции, затем от изоляции освобождаются и окончания жил кабеля. Т.к. провода многожильные, целесообразно их обжать либо пропаять.
2. К одному концу проводника подсоединяется штепсельная вилка. Заземляющая жила подключается к верхнему ее контакту, а к нижним – фазная и нулевая жилы.
3. Варочная панель может иметь на выходе четыре (два фазных, один нулевой и один заземляющий), или шесть (три фазных, два нулевых и один заземляющий) контактов. С подключением варочной панели, имеющей 4 провода на выходе вы можете столкнуться, если приобрели технику фирмы Electrolux. Обычно возможные схемы подключения варочной панели к электрической сети изображены на ней самой непосредственно рядом с выходами контактов. Но, в общем-то, несложно разобраться самостоятельно в том, что при подключении данного энергоприемника к однофазной сети несколько контактов одинакового назначения необходимо соединить специальными перемычками, которые обычно идут в комплекте с варочной панелью (в случае отсутствия перемычек в комплектации их можно изготовить из кусочков провода).
4. Далее можно осуществить подключение объединенных перемычкой фазных контактов варочной панели к другому концу фазного провода. Соответственно, нулевой выход соединяем с нулем проводника, а заземляющий – с землей проводника.
5. Подсоединенный к варочной панели кабель закрепляем на ее корпусе специально предусмотренной для этого фиксирующей скобой. Это предотвратит лишние механические воздействия на места соединения проводников.

Подключение варочной панели к трехфазной электрической сети

Подключение варочной панели к трехфазной сети имеет некоторые отличия от подключения к однофазной. Алгоритм его будет следующим.

1. Подготавливаем многожильный кабель по аналогии с пунктом из предыдущего раздела.
2. Соединяем провод с вилкой. В случае с устройствами, предназначенными для трехфазной сети, нулевой проводник подключается к верхнему контакту вилки, заземляющий – к нижнему, а к центральным контактам подсоединяются фазные провода.
3. Если варочная панель имеет шесть выводов, то два из них, которые являются нулевыми, объединяются специальной перемычкой. Далее все выходы соединяются с соответствующими жилами кабеля, к которому мы подсоединили штепсельную вилку. Если варочная панель имеет только четыре вывода, одну из фаз кабеля мы попросту не используем.
4. Закрепляем кабель на корпусе варочной панели скобой-фиксатором.

Важно! Изложенные в данной статье алгоритмы монтажа применимы и для других электроприборов. Они так же помогут вам решить вопросы, как подключить электроплиту самостоятельно или как подключить духовой шкаф к электричеству. Теперь вы осведомлены о том, с какими трудностями вы можете столкнуться, если решите отдать предпочтение современной электрической бытовой технике для приготовления пищи

Надеемся, что использование наших рекомендаций поможет сделать эти трудности совершенно несущественными

Теперь вы осведомлены о том, с какими трудностями вы можете столкнуться, если решите отдать предпочтение современной электрической бытовой технике для приготовления пищи. Надеемся, что использование наших рекомендаций поможет сделать эти трудности совершенно несущественными.
