Как установить посудомоечную машину самостоятельно

Как подключить посудомоечную машину своими руками

Самостоятельное подключение посудомойки-автомат сэкономит владельцам средства и время. Перед тем как установить посудомоечную машину, внимательно прочитайте инструкцию. Как правило, краткое пошаговое руководство прилагается ко всем моделям известных брендов. В большинстве случаев устанавливать ПММ придется в четыре этапа:

1. Встроить посудомоечную машину в нишу и надежно закрепить ее там.
2. Подвести сеть 220 В и установить розетку в стене рядом с корпусом машинки.
3. Подсоединить ПММ к водопроводу.
4. Выполнить подключение агрегата к канализации.

Подключение посудомоечной техники к водопроводу и канализации – непростая задача

Подвод электросети

Хорошо, если на расстоянии до 1 м от корпуса ПММ в стене расположена розетка с заземлением, рассчитанная на потребление тока 16 А. Тогда электропроводку можно не делать. В противном случае придется вызывать мастера или подводить электричество своими руками.

Не допускается использование удлинителей, тройников и других подобных вариантов для подсоединения ПММ к электрической сети

Для проводки используйте медный кабель с тремя жилами, сечение каждой из которых должно быть не меньше 2 мм. На входе, в распределительной коробке или щитке, кабель должен быть подключен к автоматическому выключателю, рассчитанному на срабатывание от тока 16 А.

Кроме того, желательно подключить в кабельную линию УЗО – устройство защитного отключения, рассчитанное на ток 16 А, с током утечки 30 мА (см. фото).

Схема правильного подвода электроэнергии к посудомоечной машине

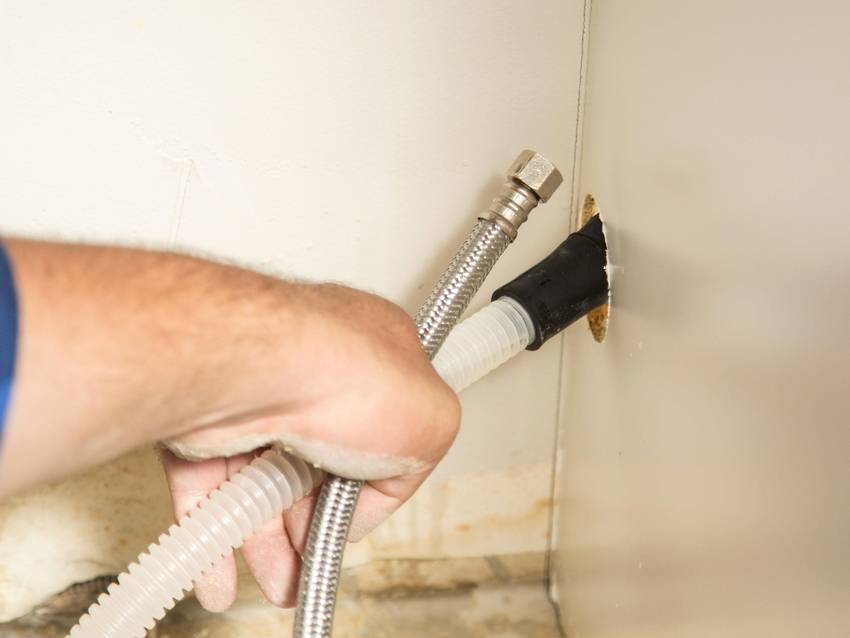

Подключение посудомоечной машины к водопроводу

Наилучший вариант – подключиться к смесителю раковины, расположенной рядом с ПММ. Для этого перекройте подачу холодной воды и найдите то место, где гибкий шланг от смесителя подсоединен к трубе, подающей холодную воду. В этом месте ослабьте крепление и открутите гайку, фиксирующую соединение гибкого шланга с трубой, затем извлеките шланг.

Один из вариантов установки тройника с встроенным запорным краном для подвода воды к автоматической посудомойке

На место соединения установите тройник, выводы которого подсоедините к гибкому шлангу смесителя и запорному крану. К последнему подключите фильтр грубой очистки и наливной шланг для ПММ. Не забудьте предварительно накрутить на резьбу всех соединений герметизирующую fum-ленту.

Если не получается подключиться к водопроводу под раковиной, можете врезаться в водопроводную трубу, проходящую недалеко. Для врезки в металлическую трубу лучше всего использовать обжимную муфту. Предварительно в трубе нужно просверлить отверстие для отвода воды.

Обжимная муфта с отводом и запорным краном

Если водопроводная труба изготовлена из металлопластика, из нее нужно вырезать кусок, равный по длине тройнику, который будет установлен. Затем в месте разреза установить тройник, к которому затем подсоединить запорный кран, фильтр и впускной шланг ПММ.

Тройник в разрезе металлопластиковой трубы

Подготовка слива в канализацию

В том случае если мойка располагается рядом с посудомоечным агрегатом, совместите их сливы, установив под раковиной сливной сифон с дополнительным отводом. По основному каналу будет поступать вода из мойки, по дополнительному – отработавшая жидкость с ПММ.

В продаже есть варианты сифонов с одним и двумя отводами. Два дополнительных отвода удобны, когда рядом с посудомойкой планируется размещение стиральной машины. О том, как правильно выполнить установку стирального агрегата, читайте в нашей статье.

Сливной сифон с двумя отводами, к одному из которых подключена посудомоечная машина

Чтобы вода из сифона не попадала в слив машинки, сливной шланг должен быть подключен через небольшой перегиб, подключенный непосредственно к ответвлению сифона.

Еще один вариант ­– на входе в канализацию установить тройник, в один из отводов которого подключить кухонную мойку, а в другой – ПММ. Чтобы неприятные запахи не распространялись по кухне, отверстия герметизируют резиновыми или пластиковыми манжетами.

Тройник, который выводит в канализацию слив из раковины и посудомоечной машины

Проще всего организовать слив из настольной ПММ. Для этого достаточно прикрепить сливной шланг к раковине мойки

Особое внимание следует уделить надежности крепления, так как вырвавшийся из раковины шланг может залить жидкостью пол в кухне

Сливной шланг, заключенный в пластиковый перегиб

Как видите, организовать подключение посудомоечной машины вполне по силам каждому. При себе нужно иметь только небольшой набор инструментов и подручные материалы. Если необходимо встраивать посудомоечную технику в нишу, следуйте инструкции, прилагаемой производителем к ПММ.

2 Как обеспечить водоотведение?

Сифон для подключения ПММ и стиральной машины

Чтобы правильно осуществить подключение посудомоечной машины к системе канализации, недостаточно бросить сливной шланг в раковину. Даже если ПММ настольного типа, рекомендуется герметичное присоединение рукава к сифону мойки.

Советы по организации слива:

1. 1. Устанавливать в коммуникацию клапан для исключения запаха из магистральных труб.
2. 2. Подключать аппарат непосредственно к системе канализации через отдельный отвод или использовать сифон с дополнительным патрубком для подсоединения бытовой техники.
3. 3. Шланг располагать выше точки стока на 60 см.
4. 4. Не наращивать штатный сливной рукав посудомоечной машины. При необходимости заменить его цельным, но длиной не больше трех метров. Нарушение правила установки приведет к выходу помпы из строя.
5. 5. При сближенных точках слива ПММ и стиральной машины оборудовать обратным клапаном каждый отвод от дренажной трубы. Если подключение осуществляется через сифон, то он должен быть с двумя дополнительными патрубками.

В месте присоединения шланга к штуцеру требуется сделать У-образный изгиб, он обеспечит естественный слив воды и исключит переток сбрасываемой жидкости обратно в устройство.

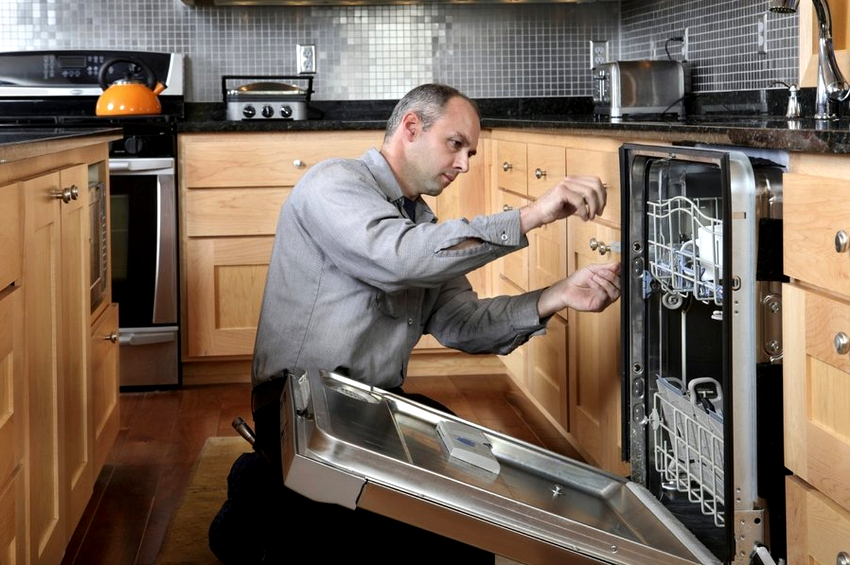

Как встроить посудомойку в кухню: интеграция в шкаф

Тумба, располагающаяся рядом с мойкой, должна иметь ширину больше, чем 45 см. В такой ситуации не нужно придумывать сложных установочных схем, стоит просто выполнить монтаж в соседний модуль. При покупке изделий некоторых брендов следует знать, что они требуют монтажа специального сифона при подключении (например, устройства «Электролюкс»). Видео установки посудомоечной машины такого типа можно без труда найти в интернете.

Чтобы подготовить нижний шкаф к установке, потребуется проделать несколько манипуляций. В первую очередь нужно удалить из тумбы поперечные перегородки (полки), а также произвести демонтаж задней стенки. Нижняя панель устраняется только при необходимости, например, если для расположения посудомоечной машины недостаточно высоты самого модуля. Чтобы провести фиксацию корпуса, его потребуется расположить строго в вертикальной плоскости. Для этого используются регулируемые ножки и строительный уровень.

При желании можно вызвать специалиста, который сделает работу профессионально. Однако это будет сопровождаться дополнительными расходами. Цена установки посудомоечной машины зависит от множества факторов: модели, расположения, технических сложностей и т. д.

Не стоит забывать и о лицевой панели, которая выполняет декоративную функцию и способствует гармоничной интеграции посудомоечного устройства в кухонный гарнитур. Фасад, как правило, выполняется из дверцы шкафчика. Однако он может приобретаться и отдельно (на заказ). Устройства, которые входят в группу частично интегрируемых, не нуждаются в наличии декоративной лицевой панели.

Для подготовки нижнего шкафа к установке потребуется удалить поперечные перегородки и произвести демонтаж задней стенки

Установка посудомоечного агрегата в отдельный модуль

Иногда случаются ситуации, когда нет возможности выделить свободное место для установки новой кухонной техники. В таком случае можно оформить заказ отдельного модуля, который дополнит уже существующий кухонный ансамбль. Однако правила, касающиеся его расположения, такие же. Нужно, чтобы он размещался в непосредственной близости от водопровода и канализации.

Таким образом, можно в новый модуль перенести технику, располагавшуюся ранее возле раковины, а в старый интегрировать посудомоечный агрегат. В этом случае все будет зависеть от особенностей установки. Встраиваемые посудомойки необходимо выравнивать и фиксировать. Это требуется для того, чтобы устройство не производило вибраций во время работы. Если проигнорировать фиксацию ПММ, то тогда она будет очень сильно шуметь и двигать шкафчик.

При подключении определенных моделей необходимо внимательно читать инструкцию. Посудомоечные машины Bosch, а также другие устройства популярных брендов иногда довольно сложно интегрировать в старый гарнитур. Чтобы не пришлось менять мебель, нужно изучить вопрос «совместимости» на этапе выбора ПММ.

Доступ к шлангам, подающим и удаляющим воду в отдельном модуле должен быть свободным

В случае если агрегат располагается под общей кухонной столешницей, техническое обслуживание усложняется. Проблема с коммуникациями, возникшая в такой ситуации, потребует демонтажа посудомоечного агрегата.

Выбор места для монтажа

Место расположения посудомоечной машины необходимо выбрать и подготовить заблаговременно. Лучше всего располагать посудомоечную машину рядом с мойкой, в противном случае, если расстояние от мойки и коммуникаций до нее будет превышать 150 сантиметров,- стабильная работа техники не гарантируется, а риск возникновения аварийной ситуации будет повышен в несколько раз.

Кроме того планировка кухни под посудомоечную машину должна учитывать наличие электрической розетки с запасом пространства. Учитывая, что мойка потребляет немало электроэнергии, использование удлинителей не только не рекомендуется, но и противопоказано согласно базовым правилам техники безопасности.

Установка в зависимости от типа

Конкретное место установки посудомоечной машины в первую очередь зависит от типа техники. Всего можно выделить три типа посудомоечных машин:

• переносные;
• встраиваемые;
• компактные;
• отдельностоящие.

Переносные. Такой тип ПММ монтируется вне зависимости от мебели и планировки живого помещения

Важно, при подключении переносной посудомоечной машины, обеспечить плотный контакт с коммуникацией и трубопроводом в непосредственной близости от мойки

Встраиваемые. Такой тип ПММ устанавливается только в комплекте с отдельным шкафом, в котором предусмотрены отсеки непосредственно для посуды, и сопутствующей утвари. Соответственно для монтажа встраиваемой посудомоечной машины необходимо продумать проект кухни заблаговременно с учетом расположения коммуникаций, мойки, розеток и так далее с соблюдением размеров мебели и шкафов.

Компактные. Подобные посудомоечные машины, как правило, имеют небольшие габариты и в сравнении со «стандартными» аналогами. Они способны перемывать не так много посуды за раз, следовательно, для эксплуатации компактной техники придётся делать несколько подходов, что с учетом затрат по времени не слишком удобно.

При этом возрастёт расход воды, что напрямую затронет стоимость на услуги ЖКХ. Среди компактных аналогов встречаются, как и переносные варианты (которые можно, к примеру, ставить на столешницу, или в просторный шкаф), так и встраиваемые.

Отдельностоящие. Такую посудомоечную машину устанавливают, когда ремонт на кухне уже выполнен и не хочется вносить изменения. Но для монтажа такого варианта ПММ требуется свободное место не далеко от коммуникаций. Производители выпускают посудомойки в различных цветах и оттенках, поэтому ее легко можно вписать в интерьер кухни.

Таким образом, полновесные ПММ обычно монтируются на полу с дополнительной фиксацией на стенах шкафа, столешницы, или у стены непосредственно рядом с мойкой и коммуникацией, а встраиваемые и компактные модели устанавливаются непосредственно в шкаф с учётом общего веса конструкции вместе с посудой.

Ошибки и правила монтажа

Огромную важность при монтаже посудомоечной машины и сопоставимой техники играет инструкция, с которой необходимо ознакомиться в первую очередь. Как правило, в инструкции подробно расписаны и раскрыты технические характеристики ПММ, а так же допустимый диапазон электрической нагрузки, давления в трубопроводе и коммуникациях, и минимальный срок гарантии на устройство

Гарантия на посудомоечную машину по евростандарту составляет 24 месяца с момента приобретения. Китайскую технику можно сдать на легальный ремонт в течение 12 месяцев после оформления сделки.

Однако, гарантийный срок обслуживания посудомоечной машины будет действителен только в тех случаях, когда монтаж техники производился правильно и в строгом соответствии с прилагаемой инструкцией. В ходе обнаружения грубых нарушений ПММ не будет допущена до ремонта, а сопутствующие расходы придётся брать на себя конечному потребителю (к примеру, при неправильном монтаже у шлангов особая предрасположенность к разрушению и скорой поломке из-за вибрации корпуса).

Подключение к канализации

Стабильный слив может быть организован через сифон или врезание трубы. Особенности создания системы отвода следующие:

• Большинство методов подсоединения становятся причиной появления неприятного запаха после мойки посуды. Устранить подобную проблему можно путем установки воздушной пробки.
• Есть вероятность обратного тока стоков. Поэтому рекомендуется создавать высоты петли не ниже 50 см. При сливе из ванны есть вероятность повышения общего уровня воды в системе.
• Сток естественным образом становится причиной появления сифонного эффекта. Обильное отведение большого количества жидкости в одной части системы становится причиной падения в другой.

Специалисты категорически запрещают проводить прямое соединение с канализацией. Неправильное подключение посудомойки к канализации становится причиной обратного тока стоков, от неприятного запаха избавиться не получится в течение длительного периода. Негерметичность стыка сливного трубопровода становится причиной появления неприятного запаха в помещении.

Через сифон

Подключая трубы через сифон, можно сделать сложную систему, которая будет обладать высокой эффективностью. Среди особенностей подобной схемы выделяют нижеприведенные моменты:

• Отводной канализационный патрубок представлен насадкой, которая используется для обеспечения герметичности при затягивании специального хомута.
• Конструктивные особенности сифона определяют образование водного заслона. Он исключает вероятность появления неприятного запаха.
• Подсоединенный сифон обеспечивает требования по высоте расположения канализации. Верхний изгиб получается естественным образом.
• Сливной отвод не соединяется напрямую с трубой канализации. Подсоединить посудомойку самостоятельно проще, однако подобная схема может привести к появлению сифонного эффекта.

Недостатком рассматриваемого метода подключения можно назвать то, что его применение возможно не во всех случаях. Установка оборудования на большой удаленности требует применение другого метода.

Врезка в трубу

Упростить задачу по созданию канализационного отвода можно путем прямого подключения машины к трубе. Основной причиной создания подобной системы становится то, что мойка заполняется полностью исключительно после нечастых больших застолий. Соединение дренажа непосредственно к трубе предусматривает применение переходника, представленного угловым отводом от сливной трубы.

Врезка в трубу при подключении посудомоечной машины к канализации предусматривает точную подгонку всех элементов. Этот способ подсоединения выбирается в случае удаленного расположения бытовой техники от смесителя.

При подключении посудомойки нужно предусмотреть и правильное питание системы. Для обеспечения безопасности эксплуатации кабель прокладывается в штробе. Строительный материал выступает в качестве дополнительной изоляции. Обязательное требование — наличие заземляющего контакта, который не соединен с коммуникациями. Прокладываемый кабель должен быть рассчитан на передачу тока 16 А.

Чтобы при самостоятельном проведении работы избежать ошибок, необходимо придерживаться следующих рекомендаций:

• При соединении с устройством нужно использовать автомат соответствующей мощности. Запрещается применять предохранительные пробки и модульный автомат.
• Запрещается проводить установку оборудования в непосредственной близости со стеной. Незначительное смещение приводит к деформации шлангов, машина начнет работать со сбоями.
• Устройство должно располагаться строго вертикально. Этот момент указывается в инструкции по эксплуатации. Максимальное отклонение составляет 2°.
• Розетку располагают высоко над полом. Это исключает вероятность короткого замыкания в случае затопления кухни.
• При создании отводящего трубопровода большой длины не рекомендуется резать штатный шланг. Это связано с тем, что внутри может быть сигнальный провод, являющийся элементом предохранительной системы.
• Запрещается использовать льняную паклю, т.к. со временем она расслаивается и небольшие частички могут попасть в систему.

Подключение посудомойки проводится с учетом ее расположения. Предварительная подготовка основания позволит избежать сбоев на момент выполнения цикла.

Нужна ли горячая вода ПММ?

Температура жидкости в баке ПММ зависит от выбранного режима. Какой водой моет посудомойка, заложено в алгоритмах. Уровень температуры в водопроводе может превышать допустимую норму программы, что чревато поломкой датчика, других механизмов.

Процесс подключения ПММ своими руками вы можете посмотреть в этом видео

Отзывы, дополнительные рекомендации о том, как подключить технику, находятся под видеороликом.

После такой тщательной подготовки вы без проблем справитесь с поставленной задачей. Не забудьте запустить тестовый режим, проверить коммуникации на протечки. Желаем удачи!

Плохо
2

Интересно

Супер
2

Подключение к водопроводу

Длина шланга подвода воды тоже ограничена – не более 1.5 м. Её можно наставить водопроводным шлангом в металлической оплётке. Это несложно, нужен угловой кран-тройник и сам шланг. Но чтобы снизить риски подтопления, получить более надёжный, а значит и долговечный результат сделаем иначе – параллельно канализационной трубе проведём водопроводную. Для самостоятельного выполнения наиболее доступно подключение воды к посудомоечной машине металлопластиковой трубой – для этого требуется минимум инструментов. Порядок действий один и тот же для любого подключения:

• Отворачивается шланг холодной воды кухонного смесителя.
• Наворачивается угловой кран. Точнее – тройник с шаровым краном для подключения бытовых потребителей воды.
• Вновь подсоединяется смеситель, а на запираемое краном резьбовое соединение наворачивается фитинг для металлопластиковой трубы.

Для простоты ревизии и обслуживания, выполнять соединения с подводящим и сливным шлангами посудомоечной машины нужно в одном, сравнительно легкодоступном месте, но не прятать за встраиваемую технику. Чтоб иметь возможность осмотреть их в любое время, без демонтажа машинки.

Важно: резьбовые соединения с резиновыми кольцами дополнительного уплотнения не требуют, они заворачиваются с усилием «от руки», при сомнениях можно подтянуть на ¼ оборота. При правильном положении прокладки обычно этого более чем достаточно

Остальные резьбовые соединения требуют «подмотки»:

• Старшее поколение может посоветовать лён – не подавайтесь, он более оправдан для иных целей.
• Лента-ФУМ – более подходящий вариант, но при её использовании нужна сноровка – опыт использования. Подмотка «фумкой» выполняется «разово»: подмотал, закрутил и всё. Если ошибся или подтекает – раскручивай, убирай прожатую резьбой ленту и подматывай новым отрезком.
• Наиболее удобна в использовании нить «Тангит унилок». Она позволяет корректировать положение крана в более удобное. Инструкция использования на каждой упаковке. Однажды попробовав её, мало кто возвращается ко льну или ФУМ-ленте. Это происходит только для специфичного использования или тотальной экономии.

Для безошибочного выбора положения крана рекомендуется навернуть его «на сухую», без ленты посчитать число оборотов, раскрутить и собрать уже с подмоткой.

Возможная реализация подключения к горячей воде

Большинству посудомоечных машин требуется холодное водоснабжение. Разберёмся, как подключить посудомоечную машину к горячей воде – ведь в некоторые модели заложен такой функционал. В инструкции по монтажу и эксплуатации таких машин указано:

• Разрешено подключить к горячей воде, ее температура должна быть в пределах 40° — 60°ц. Можно подключаться к альтернативным, например, энергосберегающим системам.
• Функционал защитного устройства аквастоп допускает максимальную температуру подаваемой воды 75°.

Поэтому подключение таких машин к горячему водоснабжению вполне возможно. Но ограничения накладывают совсем другие реалии. Система ГВС в благоустроенных квартирах нестабильна – температура воды запросто может оказаться выше установленной нормы. Это чревато поломкой управляющего оборудования и постепенным разрушением внутренних элементов.

Напрашивается вывод, что подсоединение посудомоечной машины к водопроводу ГВС наиболее уместно в частных домах, где оно реализовано газовым котлом. Потому что:

• Подогрев воды газом действительно обходится дешевле электроподогрева.
• Есть возможность задать и контролировать максимальную температуру воды.

Однако в некоторых моделях, в частности бренда bosch, для сушки посуды реализован теплообменник. Это совершенно другой принцип, не имеющего ничего общего с распространенной сушкой потоком горячего воздуха. Смысл его в том, что в начале процесса сушки пространство между стенками машины заполняется холодной водой. За счет резкого охлаждения на внутренней стенке конденсируется влага, испаряющаяся с поверхности горячей посуды. Этим достигается экономия электроэнергии и реализуется щадящий режим сушки, безвредный для посуды. То есть очевидно – для работы машины принципиально необходима холодная вода.

Полезные советы

К Вашему вниманию несколько полезных советов, которые не только позволят правильно подключить посудомоечную машину, но и продлят срок службы техники:

• Установка сливного шланга в раковину крайне небезопасна, хотя и заметно облегчает процесс подсоединения. Опасность связана с тем, что отвод отработанной воды может выпасть из раковины и затопить соседей снизу.
• Техника компании Electrolux очень требовательна к правилам установки. Максимальный наклон в одну из сторон не должен превышать 2 градуса, поэтому обязательно проверяйте этот момент строительным уровнем.
• Если Вы решили купить какую-либо модель от фирмы Siemens, обязательно просмотрите габариты корпуса и сверьте с нормами изготовления мебели, в которую будет осуществляться установка. Очень часто Siemens пренебрегает техническими нормами и создает нестандартные габариты, вследствие чего возникают трудности при установке посудомоечной машины в готовую кухню.
• Ни в коем случае не подводите заземляющий контакт к газо- и водопроводным трубам. Заземление нужно подключить к заземляющей шине квартирного щитка. О том, как сделать заземление в квартире мы рассказали в отдельной статье.
• Воздушной зазор между стеной и задней стенкой техники должен составлять не менее 5 см, чего вполне достаточно для циркуляции воздуха.
• В комплекте обязательно присутствуют правила подключения и наглядная схема к определенной модели. Опираться нужно только на нее, т.к. все условия сугубо индивидуальны, хотя и имеют много общего.
• Пользоваться сетевыми фильтрами (удлинителями) не рекомендуется, т.к. они очень часто являются причиной аварии и пожара. Если никак по-другому не получается подвести питание, рекомендуется самостоятельно сделать электрический удлинитель. Такой способ подключения посудомоечной машины через удлинитель применять можно, в качестве исключения.
• Если Вы решили поставить отдельно стоящую посудомойку рядом с плитой, холодильником либо духовкой, к каждой технике подведи отдельную линию от распределительной коробки, чтобы не перегрузить установленную вблизи всех устройств розетку.

Также советуем просмотреть наглядную видео инструкцию по правильной эксплуатации посудомойки:

Советы по эксплуатации посудомойки

Вот и вся инструкция о том, как подключить посудомоечную машину к водопроводу, электросети и канализации своими руками. Надеемся, что информация была для вас полезной и интересной. Также рекомендуем ознакомиться с основными неисправностями посудомоек, чтобы в будущем вы были ознакомлены с тем, как ремонтировать технику в домашних условиях! Видео обзор монтажных работ Советы по эксплуатации посудомойки Нравится 0)Не нравится 0)

Место для установки аппарата

В городских квартирах, а в последнее время и в частных домах устанавливают современные кухонные гарнитуры. В них имеется ниша со стандартными креплениями. Конечно, бывают модели и с нестандартными держателями. Это будет зависеть от типа прибора. Чтобы проверить, подойдет ли посудомоечная машина в нишу кухонного гарнитура, необходимо посмотреть паспорт. В том случае, если крепления изготовлены по другому типу, их можно заменить. После этого без труда можно подключить посудомоечную машину.

Некоторые предпочитают размещать новую технику на столе, но такой вариант подойдет только тем, у кого имеется портативная мебель.
