Ошибки при монтаже
Монтаж дифференциального автомата прост, это иногда вводит в заблуждение и приводит к ошибкам, вызывающим постоянные отключения оборудования или, наоборот, к полному его «молчанию».
Дифавтомат ни на что не реагирует кроме тестовой кнопки, иногда, и на нее тоже. В основном это связано с невнимательностью при подключении или неисправностью прибора.
Наиболее распространенная ошибка совершается при подключении к дифавтомату проводов от разных линий. При подаче напряжения после монтажа дифавтомат сразу же отключается, и потом его невозможно включить, флажок не держится во включенном состоянии.
Иногда все собрано правильно, но устройство не встает на охрану, постоянно выключается. Начав разбираться, оказывается, что при подключении в клеммнике зажат не зачищенный конец, а защитный изоляционный слой провода. При подключении контролируйте, чтобы зажимался именно провод, а не его изоляция.
Бывает такое, что в электрическом щитке подключение правильное, прозвонка ничего не показывает, а дифавтомат все время отключается. Надо проверить линию, скорее всего где-то происходит соединение нулевого и земляного проводников. Для этого отключите в щитке нулевой и земляной провода данной линии и проверьте их на короткое замыкание.
Когда нулевые провода от двух дифавтоматов меняют местами, происходит мгновенное их выключение при подаче напряжения. Тест работает на обоих приборах.
Если к приборам нулевые провода подсоединили верно, а где-то на линии они закорочены, то при включении оба автомата нормально встают на контроль, при отсутствии нагрузки. Но стоит подключиться любому прибору, и срабатывают оба дифавтомата. При проверке кнопкой тест любого из них срабатывают оба.
Иногда нулевой провод с нижерасположенных по схеме устройств подключают не к нулевому контакту дифавтомата, а нулевой шине напрямую, минуя его.
В этом случае устройство становится на контроль, но при включении нагрузки или тестовой кнопки сразу срабатывает.
Когда затрудняетесь определить ошибку в монтаже, лучший вариант, начать все с начала. Промаркировать каждый провод и после каждого подсоединения очередной группы проверять дифавтоматы. Это плата за невнимательность.
Особенности подключения в частном доме
Электросеть в загородном доме принципиально не отличается от квартирной, однако появляются более разнообразные варианты. Например, легче поставить на входе одно единое устройство или несколько устройств защитного отключения на наиболее важных линиях сети.
Вводный аппарат на 300мА предохраняет всю электропроводку от возгорания. УЗО способно отзываться на суммарный показатель тока утечки со всех имеющихся линий несмотря на то, что в каждом отдельном случае соблюдается норма.
Универсальные приборы, рассчитанные на срабатывание при 30мА, монтируют после противопожарных. Следующие линии — санузел и детская комната (показатель Iу = 10мА).
Допускается переделка системы заземления в TN-C-S. Не допускается самостоятельное подключение повторного заземления к нейтрали. Если напряжение попадет на нейтральный провод от наружной сети, заземление станет единственным для окрестных домов, что при некачественно выполненной работе становится частой причиной пожаров. Повторное заземление рекомендуется выполнять на участке ввода с воздушной линии электропередачи.
В загородных домах устанавливают главный ввод и два автомата (на розетки и на переключатели света). Бойлер подключают к сети с помощью розетки или выделенного автомата.
Особенности конструкции дифференциальных автоматов
Комбинированный прибор состоит из двух главных узлов:
- Автомат защиты, у которого два расцепителя. Электромагнитная катушка обеспечивает выключение питания в магистрали при коротких замыканиях. Тепловой расцепитель в виде биметаллической пластины нужен для обесточивания сети в случае увеличения предела нагрузки. У приборов бывает 2 (однофазная сеть) или 4 полюса (трехфазная сеть);
- УЗО. Элемент защитного отключения не дает разъединить линию за счет реле. Узел в нормальных условиях генерирует магнитные потоки, равные по силе. При наличии токовой утечки реле переключается, обесточивая сеть.
Помимо УЗО и АВ дифавтомат включает дифференциальный трансформатор и электронный усилитель.
Преимущества и минусы устройств
Дифференциальные автоматы при условиях правильного монтажа обеспечивают надежную защиту электролинии. При покупке прибора с номинальным параметром тока в 16, 20, 25, 32 Ампер не нужно дополнительное УЗО.
К недостаткам относят отсутствие маркера-флажка у моделей некоторых производителей. Без этого обозначения сложно установить причину выключения питания.
Токовые параметры для бытовых сетей
По параметрам тока для срабатывания защиты устройства разделяют на классы:
- В – допустимая нагрузка в 5 раз;
- С – допустимая нагрузка в 10 раз;
- D – допустимая нагрузка в 20 раз.
При минимальной емкости оборудования подойдут приборы В-класса, для квартиры или частного дома – С-класса.
Как подключить устройство?
Перед тем как подключить дифавтомат, стоит разобраться с типом электрической проводки.
Здесь возможны следующие варианты:
- Тип сети — однофазная или трехфазная. В первом случае номинальное напряжение составит 220 Вольт, а во втором — 380.
- Наличие заземления — существуют сети с заземлением или без него.
- Место для монтажа. Чаще всего АВДТ устанавливается в квартире, но возможен монтаж на каждую отдельную группу проводников.
С учетом рассмотренных условий необходимо определиться, как подключать защитный аппарат. Стоит помнить, что дифавтомат может иметь ряд конструктивных отличий.
Рассмотрим основные способы подключения в щитке:
- Простейший вариант. Популярный способ — установка одного дифференциального автомата, который защищает всю цепочку. При выборе такого варианта желательно покупать дифавтомат с большим номинальным током, чтобы учесть нагрузку всех потребителей в квартире. Главный минус схемы заключается в сложности поиска места повреждения при срабатывании защиты. По сути, проблема может скрываться на любом из участков проводки.В приведенной схеме видно, что «земля» идет отдельно и объединяется с шиной заземления. К ней же подключаются все проводники (PE) от электрических приборов. Ключевое значение имеет подключение «нуля», который выведен из дифавтомата. Его объединение с другими «нулями» электрической сети запрещено. Это объясняется разницей величин токов, проходящих по каждому из нулевых проводников, из-за чего дифференциальный автомат может срабатывать.
- Надежная защита. Это улучшенный вариант подключения защитного аппарата, благодаря применению которого удается повысить надежность сети и упростить задачу поиска повреждения. Особенность заключается в монтаже отдельного дифавтомата на каждую группу проводов. Следовательно, защитный аппарат будет работать только в той ситуации, когда проблема возникнет на контролируемом участке цепи. Другие участки продолжат работать в обычном режиме. В отличие от прошлой схемы, найти неисправность в случае КЗ, появления утечки или перегрузки в сети много проще. Но имеется и недостаток — большие финансовые затраты, связанные с необходимостью покупки нескольких дифавтоматов.
- Схема без заземления. Рассмотренные выше варианты подключения дифавтомата подразумевают наличие защитной «земли». Но в некоторых домах или на дачном участке контур заземления отсутствует вовсе. В таких сетях применяется однофазная сеть, где присутствует только фаза и «ноль». В этой ситуации защитный аппарат (АВДП) подключается по другому принципу. Если у вас в низковольтной сети также нет «земли», перед установкой дифавтомата желательно полностью поменять проводку в доме. В противном случае в сети может быть ток утечки, из-за которого будет срабатывать УЗО.
- Схема для 3-х фазной сети. В случаях, когда требуется монтаж дифференциального аппарата в цепи тремя фазами (например, в современной квартире, в доме или в гараже), требуется соответствующий АВДП. Принципа построения здесь такой же, как и в прошлом случае. Разница в том, что на входе и на выходе нужно подключать четыре жилы.
Выбираем способ
Для начала разберемся с основными вариантами электромонтажных работ, т.к. домашняя электропроводка может быть однофазной (220 В), трехфазной (380 В), с заземлением и без него. К тому же изделие можно установить только на вводном щитке в квартире либо на каждую отдельную группу проводов. В зависимости от этих условий, схема подключения дифавтомата может быть немного видоизмененной, да и самой устройство будет иметь другую конструкцию (двухполюсный либо четырехполюсный).
Итак, рассмотрим по порядку каждый из способов подключения дифавтомата в щитке.
Простейшая защита
Наиболее простой способ установки – один вводной дифавтомат, обслуживающий всю квартирную проводку. В этом случае необходимо покупать мощное устройство, рассчитанное на токовую нагрузку от всех электроприборов в помещении. Недостаток такой схемы подключения заключается в том, что если защита сработает, самому найти проблемную зону будет проблематично, т.к. пробой может быть где угодно.
Обратите внимание на то, что земляной провод проходит отдельно, соединяясь с заземляющей шиной, к которой подсоединяются все PE-проводники от электроприборов. Также важный момент заключается в подсоединении нулевого проводника. Ноль, который выведен из дифференциального автомата, категорически запрещается соединять с другими нулями электросети
Это связано с тем, что по всем нулям будут проходить разные токи, которые станут причиной срабатывания аппарата
Ноль, который выведен из дифференциального автомата, категорически запрещается соединять с другими нулями электросети. Это связано с тем, что по всем нулям будут проходить разные токи, которые станут причиной срабатывания аппарата.
Надежная защита
Усовершенствованным вариантом подключения дифавтомата в доме является следующая схема:
Как Вы видите, на каждую группу проводов установлено по отдельному устройству, которое сработает только в том случае, если опасная ситуация возникнет у него на «участке». В то же время остальные изделия не среагируют и будут работать в своем обыкновенном режиме. Преимущество такого варианта подключения заключается в том, что при возникновении утечки тока, короткого замыкания либо перегрузки электросети можно сразу же найти проблемный участок и переходить к его ремонту. Недостаток такого способа установки дифавтомата – повышенные материальные затраты на приобретение нескольких аппаратов.
Без заземления
Выше мы предоставили несколько примеров, в которых присутствовал заземляющий контакт. Однако на даче и в старых домах (а соответственно и со старой проводкой) использовалась двухпроводная сеть – фаза и ноль.
В этом случае подключение дифавтомата осуществлялось по следующему принципу:
Если в Вашем случае также отсутствует «земля», обязательно осуществите замену электропроводки в доме на новую, более безопасную.
В трехфазной сети
Если Вы решили установить дифавтомат в коттедже, гараже либо современной квартире, где применяется трехфазная сеть на 380В, в этом случае необходимо использовать 3 фазный автомат. На самом деле схема не будет отличаться от предыдущих, если не учитывать тот факт, что на вводе и выводе из корпуса нужно подключить по четыре жилы.

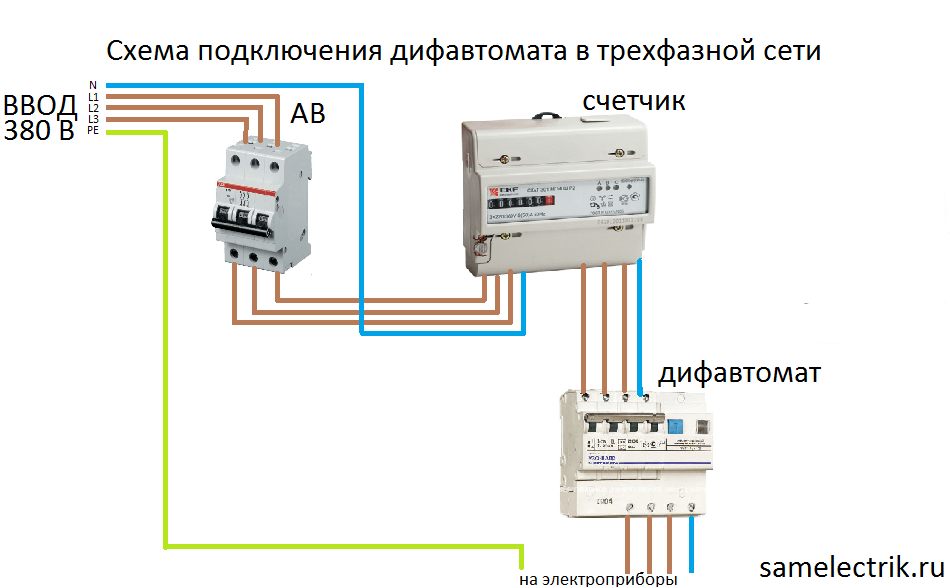

На схеме показано, как подключить трехфазный дифавтомат к сети:
Вот мы и предоставили существующие способы подключения дифференциального автомата своими руками. Наиболее правильным вариантом является тот, который с заземлением и несколькими отдельно установленными устройствами.
Также советуем просмотреть наглядную видео инструкцию с правильным подсоединением проводов:
Подключение УЗО и дифавтомата — схема с заземлением
Чтобы понять, как осуществляется подключение УЗО и автомата, схема которого представлена на нашем сайте, нужно для начала разобраться, каково функциональное предназначение обоих этих устройств.
Несмотря на свою внешнюю схожесть, выполняют они разные функции. Так, устройство защитного отключения устанавливают, чтобы предотвратить повреждение электропроводки, а также обеспечить защиту от поражения электрическим током.
Что касается дифференциального автомата, то он прекрасно справляется с вышеперечисленными задачами, а также может предотвращать возникновение в проводке перегрузок, коротких замыканий.
Устройство защитного отключения — это всего лишь индикатор, с помощью которого можно контролировать утечки.
Обеспечить защиту сети устройство не способно, и поэтому рекомендуется установка обоих этих устройств.
Подключение УЗО и автомата (схема подразумевает последовательное их размещение) обеспечит максимальную защиту, так как выключит систему при превышении нормальной отметки уровня энергопотребления.
Установка устройства в однофазную сеть с заземлением: возможные варианты
Подключение УЗО с заземлением обеспечивает надежную защиту для человека, бытовых приборов и проводки. Важную роль играет здесь и тип используемого заземления. Повысить надежность системы электробезопасности можно, применяя все составляющие по отдельности, однако подключение УЗО с заземлением более предпочтительно.
Зачастую в частных домах и квартирах используется однофазный вариант электропроводки с номинальным напряжением в 220 В. Схема включения УЗО в однофазной сети достаточно проста. Существует несколько вариантов соединения этого устройства, но общий принцип, в целом, остается неизменным.
Совет
Наиболее распространенным является вариант, при котором устройство стоит на входе в дом/квартиру. Такая схема, сама по себе, является бюджетной, что и способствует ее широкому применению. Стоит отметить, что при срабатывании устройства будет сложно определить причину происходящих процессов.
Возможен и вариант подсоединения с установкой нескольких приборов — в этом случае, за каждую группу розеток или освещения отвечает отдельно взятое УЗО, поэтому при срабатывании одного из устройств определить причину будет легче, так как не придется обесточивать всю квартиру. Схема включения УЗО в однофазной сети обозначается, как правило, на корпусе изделия и в его паспорте.
Каким способом лучше подсоединить дифференциальный автомат?
Дифавтомат, схема подключения которого, в некотором смысле, аналогична принципам по монтажу автомата или УЗО, способен заменить иногда оба эти устройства и обеспечить сразу несколько степеней защиты.
Если в одной из подключенных сетей возникнут неполадки, то в аварийном режиме сработает ее автоматика, а отключены, при этом, будут все группы. Схема подключения дифавтомата в однофазной сети может также подразумевать его включение в цепь для контроля работы определенной электрической группы — такой вариант эффективен, полезен и надежен.
Селективный и неселективный метод срабатывания устройства
Для того, чтобы реализовать селективное подключение дифавтоматов, необходимо использовать селективный дифавтомат, то есть помеченный буковой S. В противном случае схема будет неселективной, даже если будут подобраны определенным образом технические характеристики дифавтоматов, входящих в эту систему.
Селективная система подключения — это один селективный дифавтомат для площадки (лестничной клетки) и три дифавтомата в квартирах. В случае, если случится авария в одной из квартир и сработает соответствующий дифавтомат, благодаря тому, что для площадки выбран селективный прибор, на самой площадке дифавтомат не сработает, соответственно — будет отключена только одна аварийная квартира, а остальные будут спокойно продолжать потреблять электроэнергию без какого-либо риска аварии или выгорания проводки и т.д.
Спутниковое ТВ — прекрасная альтернатива эфирным телеканалам и кабельному телевидению, особенно в загородных домах и дачах, где слабый сигнал для приёма с аналоговой антенны и отсутствуют кабельные операторы. Поэтому домашнему мастеру-любителю будет полезно знать, как настроить спутниковую антенну самостоятельно, придерживаясь простого порядка действий.
Практически в каждом доме есть в наличии микроволновая печь
Для правильного использования такого вида бытовой электроники, очень важно разобраться в принципе работы и устройстве СВЧ-печи, а также научиться делать её текущий ремонт.. Вторая схема является аналогичной предыдущей, но тут на площадке стоит такой же обыкновенный неселективный дифавтомат, как и для квартир
Это приводит к тому, что в случае отключения одной из квартир, будет отключен и общий дифавтомат на площадке. Очевидно, что без электроэнергии останутся и обе соседние квартиры
Вторая схема является аналогичной предыдущей, но тут на площадке стоит такой же обыкновенный неселективный дифавтомат, как и для квартир. Это приводит к тому, что в случае отключения одной из квартир, будет отключен и общий дифавтомат на площадке. Очевидно, что без электроэнергии останутся и обе соседние квартиры.
Таким образом, очевидно: в любом виде схема с дифавтоматом – это надежная защита от пробоев, которая может обеспечить как безопасность людей, так и защитить приборы и саму сеть от аварий. В зависимости от сложности электросистемы, количества нагрузочных элементов, помещения, где она будет работать, необходимо выбрать наиболее целесообразный способ подключения дифавтоматов.
Что такое дифференциальный автомат и как он работает
Дифференциальный автомат — защитное устройство, при аварийной ситуации отключающее одновременно и фазу, и ноль. Причем отслеживается одновременно наличие короткого замыкания (КЗ) и отключение линии при этом состоянии, а также наличие токов утечки, также с отключением питания. Если быть точным, то функции этого устройства такие:
- отслеживание токов КЗ и отключение линии при возникновении ситуации;
- отключение при перегрузке (когда ток превышает максимальное значение, что приводит к перегреву проводов, возможному повреждению изоляции);
- наличие токов утечки (кто-то прикоснулся к токоведущим частям, возникла утечка за счет повреждения изоляции).
То есть, дифавтомат выполняет функции связки УЗО+автомат защиты. Фактически это два этих устройства в одном корпусе. Это и хорошо, и плохо.
Дифференциальный автомат выполняет функции УЗО и автомата, а места занимает меньше
Плюсы и минусы
Главный аргумент в пользу дифавтомата — ваша проводка и ваша безопасность под защитой (если все сделано правильно). Второй положительный момент в том, что выбрав подходящий номинал по току, нет необходимости думать о правильном подборе УЗО, так как он «встроен» внутрь. Еще один плюс — в шкафу они занимают меньше места, чем два устройства (если брать их одной фирмы, одной линейки). И еще: подключение в электрическом шкафу более простое — меньше шансов запутаться.
Теперь о недостатках. При сработке некоторых моделей, не оснащенных соответствующими флажками, определить что явилось причиной срабатывания — «КЗ» или утечка — невозможно. Это значительно усложняет поиск неисправности. Выход — ставить устройства с флажками. Второй минус — при выходе из строя только одной «части» дифавтомата, придется менять его полностью. А это значительно дороже, чем замена отдельно УЗО или автомата.
Выбирать вам
Еще такой момент: не во всех населенных пунктах имеется достаточный выбор этих устройств. Так что, при необходимости замены, возможно, придется сидеть без света дольше — ждать пока доставят нужный. Выход есть и тут — ставить дифференциальные автоматы в ключевых местах. Именно там, где они нужны.
Где лучше установить дифавтомат вместо УЗО
Если сеть простая и не планируется установка защитных автоматов на группы потребителей, вместо УЗО на входе лучше поставить дифавтомат. Такая простая сеть часто бывает на дачах — несколько розеток да ламп для освещения. После счетчика лучше установить дифференциальный автомат, а не УЗО. Это значительно повысит безопасность вашей сети.
Второй момент, где лучше установить дифференциальную защиту — на мощном потребителе, особенно если в процессе используется вода. Также поступают если линия идет в подвальное помещение, на уличное освещение, баню, другие отдельно стоящие строения.
На этих же позициях можно поставить УЗО+автомат. Это равноценная замена, но сложность схема при этом возрастет. Только учтите, что для того чтобы отключалась не только фаза, но и ноль, необходимо устанавливать двухполюсные автоматы.
https://youtube.com/watch?v=KCgapp3Vxxc
Подключение дифавтомата
Осуществляя подключение дифференциального автомата согласно выбранной схеме, соблюдайте главное правило: подсоединяйте к устройству нулевой и фазный провод конкретной электрической цепи, защиту которой будет осуществлять автомат выключения дифференциального тока. Запрещается соединение общей шиной нулевых проводов электрической цепи с нулевой жилой автомата. Нарушение требования повлечёт отключение защитного устройства, вызванное различной величиной протекающих по проводам токов.
Схема для однофазной сети (220 в)
Можно обеспечить надёжную и удобную защиту однофазной сети напряжением 220 В, если использовать селективный дифференциальный автоматический выключатель.
Селективная защита позволяет отключить отдельную цепь
Он осуществляет выборочное отключение проблемного участка электрической сети. Автомат оснащён механизмом задержки отключения. Конструкция устройства предусматривает возможность изменения величины дифференциального тока, отключающего цепь с нагрузкой.
Изображённый на схеме общий селективный автомат, установленный в цепи питания трёх квартир, выборочно отключает квартиру с повреждением электрической сети. При этом селективный автомат находится во включённом состоянии. Он обеспечивает защиту остальных квартир, в которые подаётся напряжение.
В трёхфазной сети (380 в)
Если необходимо выполнить защиту электрической сети с напряжением 380 В, следует применять трёхфазный дифференциальный автомат.
Устройство трёхфазной защиты имеет увеличенный клеммник для подключения к сети напряжением 380 В
Схема подключения четырехполюсного защитного устройства предусматривает подключение к дифавтомату трёх питающих фаз.
На входе и выходе защитного автомата имеются клеммы для подключения фаз и нулевого провода
Этот вариант подключения применяется в коттеджах, частных домах, гаражных помещениях и ремонтных мастерских, где используется мощное электрическое оборудование.
Без заземления
В старых панельных зданиях и дачных постройках применяется электрическая сеть с двумя проводами — фазным и нулевым. В такой сети также можно подключить дифференциальный автомат и обеспечить защиту электрических приборов от перепадов напряжения и замыканий.
Без заземляющего провода возрастает вероятность поражения током
Однако отсутствие заземляющего провода повышает риск поражения людей электрическим током при касании металлических частей, находящихся под напряжением. Схему нельзя назвать безопасной. Установив устройство согласно приведённой схеме, обеспечьте в дальнейшем замену электрической проводки на новую, оснащённую заземляющим контактом.
Рекомендации по установке
Определившись со схемой подключения дифференциального автомата, приступайте к мероприятиям по установке. Этапы работы по подключению устройства защиты включают следующие операции:
- Визуальный осмотр состояния корпуса. Не допускаются трещины и повреждения, которые могут повлиять на безопасность и нарушить правильную работу устройства.
- Отключение электрической энергии в помещении. Проконтролируйте отсутствие напряжение с помощью мультиметра или индикаторной отвёртки.
- Установку дифференциального автомата в распределительный щиток. Проверьте надёжность крепления и возможность размещения в щитке необходимых устройств.
- Монтаж дополнительных электрических устройств в распределительном щитке. Руководствуйтесь при подключении выбранной электрической схемой.
- Подготовку проводов, необходимых для подключения. Используйте провода синего цвета для нулевой цепи, жёлтого — для заземления и любой одинаковый цвет — для фазных цепей.
- Зачистку изоляционного покрытия на присоединяемых проводах. Применяйте для удаления изоляции специальный инструмент, обеспечивающий сохранность жил.
- Подключение нулевой жилы и фазного провода к входным и выходным разъёмам на корпусе защитного автомата, а также остальных проводов к находящимся в щитке устройствам. Проверьте надёжность фиксации проводов в специальных разъёмах и соответствие монтажа схеме.
- Подачу электрического питания и контроль работоспособности дифференциального автомата.
Убедившись в функционировании устройства, закройте распределительный щиток. Теперь можно безопасно эксплуатировать находящиеся в помещении бытовые приборы и электрическое оборудование.
Инструкция по установке дифавтомата
Процесс установки дифавтомата не сложный и не требует специальных знаний. Ниже расскажем, как в соответствии с нашими рекомендациями правильно и быстро установить дифавтомат:
Обратите внимание целостность АВДТ и состояние его тумблеров Теперь нужно заняться фиксацией дифавтомата. Для этого используем металлическую DIN-рейку
Отключаем электричество во всем доме и убеждаемся в его отсутствии с помощью индикатора. Питающие жилы, расположенные в кабеле нужно предварительно зачистить, а после, присоединить их к паре верхних клемм дифференциального автомата.
Подключаем цвета по следующему принципу:
- синий цвет подсоединяем к нулю АВДТ;
- желтый (либо коричневый) цвет нужно подсоединить к контуру заземления;
- оставшийся цвет подсоединяем к «фазе» прибора.
- Провода, которые подают электроэнергию в квартиру необходимо подсоединить к нижним клеммам дифференциального автомата.
- Теперь нужно подать напряжение на АВДТ и после этого проверить функционирование прибора.
Как уже говорилось ранее, тестирование можно провести, нажав на кнопку «Тест». После нажатия на кнопку в сети будет обнаружен ток утечки, аппарат сработает и отключит напряжение.
Частые ошибки при подключении
Неверные действия при установке УЗО приводят к неприятным последствиям: аппарат срабатывает даже без утечки тока в электроцепи и нормальной нагрузке. Опасность несет другая ситуация, когда срабатывания не происходит при наличии утечки тока.
Наиболее распространенные ошибки при проведении электромонтажных работ:
- После дифференциального автомата имеется заземление с нейтральным проводом. К примеру, нуль объединен с открытым участком электрической установки или с нулем проводника защиты. Чтобы не допускать этой грубой ошибки, нужно использовать фазу и ноль одного конкретного выключателя. Это даст возможность избежать соединения фазы и нуля, проведенных через защитную систему, с другими фазовыми и нейтральными проводниками.
- Неполнофазное подключение защиты. Проблема состоит в неправильном подключении нагрузки до выключателя рабочей нейтрали. Ток, идущий через нагрузку, является дифференциальным для устройства защитного отключения. Это приводит к ложным срабатываниям УЗО.
- Скрученное заземление и нулевой проводник в розетке. Последствие этого — ложное срабатывание при включении одного из электрических приборов. Нагрузка присоединяется к цепи, не входящей в зону ответственности УЗО. Иными словами, ток направляется по перемычке.
- Соединение пары дифференциальных переключателей со скрученными нулевыми проводами. В результате такой ошибки по обоим аппаратам идет дифференцированный ток и срабатывают без реальной необходимости один или сразу два УЗО.
- Установлены несколько УЗО с неверно присоединенными нулями. Последствие этого — одновременное срабатывание дифференциальных приборов.
- Некорректное подключение фазы и нуля при наличии нескольких УЗО и разных дифференциальных выключателях. К примеру, нагрузку присоединяют к нулю, который должен защищать другую электроцепь. Результат ошибки — ложные срабатывания одной или обеих систем.
- Нарушение полярности при выполнении подключения: фаза идет на ноль, а нулевой проводник — на фазовый. Вследствие этого не срабатывает дифференциальный выключатель, так как токи текут в одну сторону. Это приводит к отсутствию взаимной компенсации магнитных токов. Входящую фазу нужно направлять в клемму, промаркированную буквой L, а входящий ноль — присоединять к клемме, обозначенной как N. Верхние клеммы в приборе входящие, а нижние — исходящие.
Применение дифференциального автомата
Разница между устройством защитного отключения и дифавтоматом состоит в функциональном предназначении. УЗО — коммутационный прибор, берущий на себя защиту человека от прямого или опосредованного удара током.
Устройство защитного отключения мониторит текущие характеристики электрической проводки и в случае каких-либо проблем отключает ее. УЗО не защищает проводку от коротких замыканий и перегрузок. Более того, устройство само нуждается в защите от этих факторов. С этой целью перед устройством защитного отключения ставят автоматический выключатель.
Дифференциальный автомат комплектуется автоматическим выключателем, а потому считается более совершенным в технологическом отношении устройством. Дифавтомат используют для защиты электросети от коротких замыканий и перегрузок, при появлении утечек тока в результате повреждения проводки, электроустановок. Дифавтомат защищает человека при попадании под напряжение.
Под утечкой тока понимается несанкционированное изменение маршрута протекания тока. При утечке электрический ток направляется не по электропроводке или электроустановке, а по другим металлическим предметам. Происходит это при нарушении изоляционного слоя проводника, выходе электробытовой техники из строя. В результате включается защитное устройство, обесточивающее электросеть в помещении.
Защитное устройство особенно необходимо там, где имеется повышенный риск поражения током. К таковым относятся кухня и ванная комната, где в силу функционального предназначения этих помещений установлено много электротехники и наблюдается повышенная влажность.
В автомате отсутствует третья клемма для подключения заземлительного проводника. Из этого следует, что дифференциальный выключатель приспособлен именно для двухпроводных цепей.
Итак, вопрос о том, будет ли работать дифференциальное устройство в двухпроводной цепи, раскрыт: безусловно будет. Этот факт подтверждают многие электрики: дифавтомат исправно работает в трехпроводной цепи даже в случае повреждения системы заземления.
