Плиты перекрытия – плюсы и минусы применения, виды, размеры

Чем отличаются плиты ПК от ПБ

ПК (Круглопустотные)	ПБ (Безопалубочные)
По технологии изготовления
В опалубку устанавливается арматура и кессоны (круглые полые емкости). Бетон укладывается в металлическую опалубку фиксированной длины и ширины (например, 6,0 х 1,2 х 0,22)	Натягивается арматура. Формующая машина уплотняет, придает форму и укладывает бетон определенной ширины (например, 1,2м) и большой длины (не менее 10 метров). После твердения нарезается на нужную длину
По толщине
По ГОСТ оба вида должны быть 220 мм
По длине
Длина зависит от длины опалубки	Любой необходимой длины
По ширине
Ширина зависит от ширины опалубки, но т.к. ширина кузова бортового автомобиля 2,4м широкие плиты изготавливают крайне редко	Ширина зависит от ширины формующей оснастки (в основном 1,0 м; 1,2 м; 1,5 м)
Особенности
Плиты ПК нельзя резать, т.к. армирование не одинаково в разных поперечных сечениях	Так как количество арматуры в любом поперечном сечении одинаково – эти плиты можно резать
По форме пустот

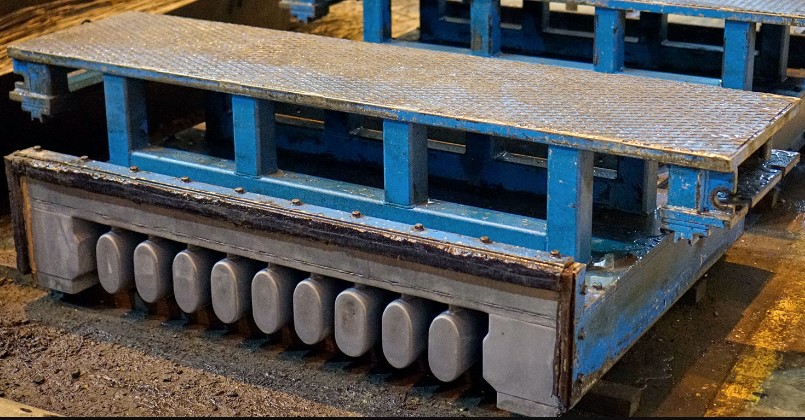

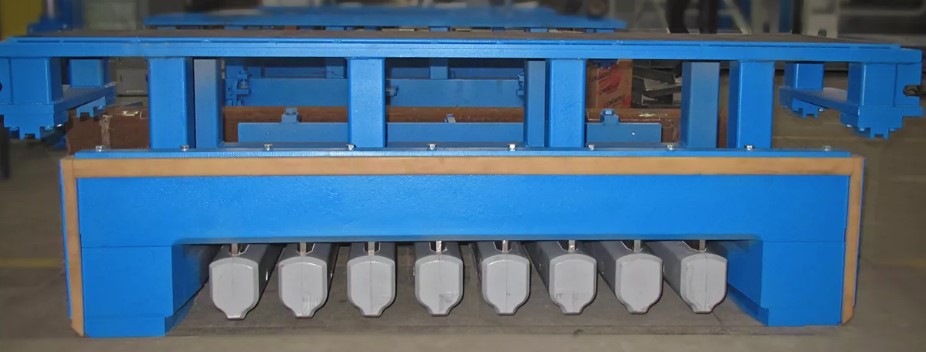

После твердения из плиты вынимаются формирующие пустоты кессоны. Они круглые диаметром 140мм или 159мм.	Варианты формующей оснастки, придающей форму пустотам.

Главные разновидности перекрытий

По назначению конструкции делятся на три группы:

• чердачные: такие конструкции разделяют последний этаж и пространство чердака под крышей здания. Для создания эксплуатируемой чердачной зоны рекомендуется использовать ЖБИ плиты, выдерживающие нагрузку в 400 кг/м2;
• междуэтажные: такие перекрытия используются для разделения на отдельные этажи. При выборе материала для их создания учитывается степень нагрузки межкомнатных перегородок, предметов интерьера, различного оборудования, людей и так далее. Специалисты рекомендуют использовать ЖБИ плиты маркировки 6Ат и выше;
• подвальные: такие конструкции отделяют пространство нижнего уровня, к числу которых относят гаражные, подвальные и прочие помещения. Технические требования к материалу для этих перекрытий (степень нагрузки, жесткость, прочность) аналогичны, как и для междуэтажных перекрытий. Дополнительно специалисты рекомендуют утеплить конструкцию и выполнить ее гидроизоляцию.

По типу конструкции перекрытия принято разделять на такие категории:

Полнотелые:

Тело изделия состоит из цельного материала, к примеру, бетона без каких-либо пустот. Такие плиты имеют прямую прямоугольную форму. Толщ на составляет 10-16 см. Чаше всего используются для перекрытия подземных технических каналов.

Пустотелые:

Такие перекрытия выполняются в виде прямоугольных плит с небольшими пустотами по периметру (чаще всего круглыми, реже – квадратными). Наиболее востребованными считаются изделия с толщиной 22 см, при этом диаметр отверстия может быть 14-15.9 см. Производители же предлагают также плиты перекрытия с толщиной 30, 26 и 16 см.

Монолитные:

Такие плиты характеризуются высокой прочностью и износоустойчивостью. Они изготовляются из ЖБИ конструкций со сплошным армированием. Рекомендуются для использования межэтажных перекрытий в жилых многоэтажных домах и жилых комплексах современного типа.

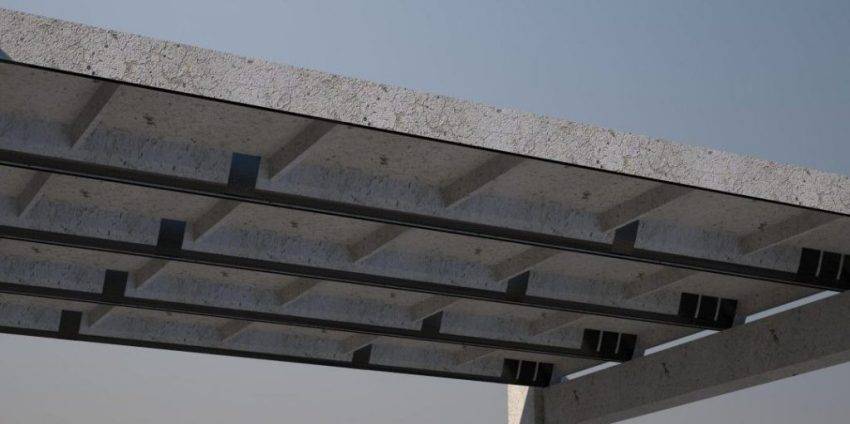

Ребристые:

Такие изделия по форме напоминают букву П (с торцовой части). Основное их отличие – края плиты усилены специальными балками. Продукция характеризуется повышенными несущими свойствами, поэтому часто их используют для перекрытий общественных зданий, многоэтажных и производственных сооружений. Ввиду высокой стоимости такого товара не целесообразно его использовать при ведении строительства частного дома, дачи или загородного коттеджа.

Облегченные:

Основное отличие этих плит – это небольшая масса в сравнении с аналогичными им плитами. Структура продукта многопустотная. Рекомендуется монтировать такое перекрытие на тех строительных объектах, где создан фундамент недостаточной прочности. Примером этой продукции считаются плиты, изготовленные на основе полистеролбетона.

Достоинства перекрытий

Перед выбором той или иной марки, стоит разобрать, в чём заключается преимущество покупки. Для этого предлагаем кратко рассмотреть все достоинства.

Конструкции с маркировкой ПК имеют следующие преимущества:

• отлично подходит для быстрого строительства за счёт небольших сроков изготовления — до 14 суток — однако, это повышает цену на продукцию;
• изделие может быть использовано в строениях любого типа;
• плита имеет внутри напряжённые либо стандартные виды стальных прутьев;
• за счёт особенностей изготовления удаётся значительно снижать вибрации и защищать помещение от посторонних звуков, сохранять тёплую атмосферу;
• конструкции присвоена третья группа устойчивости к возникновению трещин;
• невосприимчива к влаге;
• может выдерживать высокие температуры;
• конструкция оборудуется специальными проушинами, облегчающими монтажные работы и снижающими вес помещения — это является существенным отличием от плит марки ПБ, которые, в свою очередь, не имеют строповочных элементов.

Так же, как и у вышеописанной конструкции, беспалубная продукция имеет ряд своих достоинств, которые необходимо учитывать при непосредственном выборе.

• Внешне качество изделия намного лучше за счёт гладкой поверхности. Это достигается с использованием специальных машин, не прекращающих свою работу, что придаёт конструкции более эстетичный внешний вид.
• Плита ПБ имеет чёткие геометрические размеры при изготовлении, что в итоге позволяет достичь идеальной формы. Монтажные работы становятся намного проще.
• Производство с использованием инновационных технологий с применением в конструкции тросового армирования, в результате чего полностью исключается поверхностное натяжение, которое провоцирует возникновение трещин на поверхности.
• Возможность задавать необходимую форму — 2, 6 метров — в общем, тот размер, который вам необходим. При этом не стоит беспокоиться об ошибках измерения, так как изделие изготавливается с точностью до 0,1 метра.
• Возможность выдерживать огромные нагрузки, посредством расширения диапазона, зависящего от размера плиты.
• Плита имеет внутри изделие предварительного усиления, независимо от своих размеров.
• Допускается возможность формирования торца под необходимым застройщику углом.
• Нетрудное формирование отверстий внутри перекрытия.

Особенности укладки

Выполнять укладку плит перекрытия нужно в строгом соответствии с чертежами и схемами, содержащимися в проектной документации. В случае отсутствия таковой, необходимо самостоятельно составить схему укладки плит. Это позволит избежать перерасхода материалов, а также спланировать необходимое их количество и участки, где понадобиться выполнять монолитные плиты перекрытий

Кроме того, важно предусмотреть места возможного прохода коммуникаций

Особое внимание необходимо уделить некоторым этапам работ

Анкеровка

Анкер– это элемент крепежа, как правило, металлический, закрепленный в несущем основании и удерживающий какую-либо строительную конструкцию. Применительно к устройству перекрытий,анкеровкойназывается закрепление плит перекрытий между собой и к стенам возводимого здания.

Анкеровка выполняется после Укладки плит каждого этажа. В качестве анкеров обычно применяются металлические пластины, стержни или скобы. Они должны быть прикреплены к монтажным петлям. Расстояние между соседними анкерами, как правило, составляет 3 метра.

Работы выполняются в следующем порядке:

• край анкера сгибается в форме петли, которая набрасывается на проушину плиты;
• стягиваются соседние анкеры (по возможности);

• выполняется приваривание анкеров к друг другу и монтажным петлям плит;
• осуществляется заделка швов между плитами и пустот вокруг проушин.

В случае отсутствия в плитах монтажных петель к ним крепятся металлические пластины 5*5 или 10*10 см. Их в дальнейшем используют в качестве монтажных петель.

Армопояс

Армопояс— это дополнительный конструктивный элемент, предназначенный для увеличения прочности и несущей способности стен.

Особенно это важно в случае, когда стены или фундамент под перекрытие выполнены из сборных газо- пено- и других облегченных блоков. Их характеристики не позволяют нести нагрузки, которые окажут имеющие немалую массу плиты перекрытий

Выполнение работ по устройству армопояса не представляет особой сложности. В процессе производится возведение железобетонного слоя по всему периметру строящегося сооружения. В результате нагрузка от перекрытия равномерно распределяется на всю конструкцию, не допуская появлений трещин или перекосов в стенах.

Заделка швов

Заделка швов между плитами перекрытий в современных условиях не представляет особой сложности. Обычно используется один из двух возможных вариантов:

• устройство подвесных потолков. При этом заделка швов фактически не осуществляется. Такой вариант возможен только в помещениях, где позволяет высота этажа;
• заделка швов с применением современных материалов.

Работа выполняется в несколько этапов:

• подготовка шва. Производится очистка от мусора, непрочно соединенных частиц с последующим заполнением пустот паклей или подобным материалов. В завершении пакля уплотняется;
• заполнение шва. Выполняется при помощи гипсово-известкового раствора заподлицо с плитами перекрытия. Используемый раствор должен иметь консистенцию сметаны;
• отделка шва. Для придания привлекательного внешнего вида часто производится выполнение рустов.

Выполнение перечисленных рекомендаций позволит произвести работу по устройству перекрытия из плит максимально качественно.

Что собой представляют ребристые плиты, их основные характеристики

Ребристые плиты перекрытия еще называются П-образными. Своё название они получили благодаря параллельно расположенным двум рёбрам жёсткости, расстояние между которыми в основном составляет 600 мм. Дополнительная жёсткость продукции обеспечивается вследствие армирования, которое позволяет снизить расход бетона и при этом сохранить прочность, влияющую на устойчивость конструкции к изгибу. Эксплуатационные характеристики изделий повышаются благодаря наличию нескольких поперечно расположенных рёбер. Производятся плиты из бетона марки В15 или В20. С учётом внешних особенностей панели делятся на 2 типа:

1. Плиты, которые отличаются отсутствием проёма в полке, маркируются буквами ПГ.
2. Блоки, в которых имеется врезанный проем, характеризуются маркировкой ПВ. Главное преимущество использования ребристых плит этой марки – возможность проведения воздуховода или создание вентиляционной шахты.

Основными сферами использования ребристых плит являются чердачные помещения, гаражные покрытия или подвальные сооружения

Из-за особого внешнего вида и специфических характеристик П-образные плиты перекрытия чаще применяются при строительстве нежилых конструкций, таких как гаражи или склады. При возведении жилых зданий использовать такого рода плиты для создания межэтажного пространства нецелесообразно, потому как они не имеют такой ровной поверхности, как другие варианты перекрытия. Неровный потолок будет выглядеть некрасиво, эстетично обшить его будет непросто, а также возникнут сложности с прокладкой коммуникаций.

Основная отличительная особенность ребристых панелей по сравнению с другими видами перекрытия – высота. Толщина бетонной плиты П-образной формы обычно находится в пределах 30-40 см. Более тонкие варианты используются для возведения мелких зданий и для отделения чердака от помещения. Плиты толщиной 40 см часто можно встретить на строительных площадках объектов промышленного назначения.

Размеры ребристых плит перекрытия отличаются друг от друга также и по ширине: значение этого параметра находится в пределах 1,5-3 м, причём каждый вид имеет свои преимущества. Так, строительство с использованием трёхметровых панелей будет проходить быстрее ввиду большей ширины, что позволит сократить не только временные, но и трудовые затраты. Если же применять более узкие полутораметровые плиты, постройка выйдет прочнее.

Одним из недостатков ребристых элементов перекрытия является невозможность их использования при строительстве жилых объектов

Другие характеристики ребристых ЖБ плит перекрытия: размеры и иные параметры

По сравнению с размерами плит ПК, перекрытия из ребристых панелей значительно превосходят их по длине. В основном на производствах встречаются изделия, длина которых составляет 6 или 12 м. Для индивидуального изготовления доступны также варианты панелей 18-метровой длины

Как и в других случаях, от размера плит зависит и их масса, что особенно важно учитывать при транспортировке изделий и при создании плана монтажа. Плита перекрытия для дома размером 12 м может весить от 4 до 7 тонн, хотя средним значением считается масса 1,5-3 тонны. При желании можно заказать плиты из более лёгкого бетона, что отразится на весе изделия. Все П-образные конструкции для удобства оснащаются монтажными петлями

Все П-образные конструкции для удобства оснащаются монтажными петлями.

При покупке нужно обращать внимание на присутствие отверстий, предназначенных для прокладки коммуникаций, а также на марку бетона, используемого в производстве. Все эти характеристики в итоге и влияют на несущую способность постройки. По ГОСТу максимальная нагрузка на плиты перекрытия ребристого типа составляет 180-830 кг/м²

По ГОСТу максимальная нагрузка на плиты перекрытия ребристого типа составляет 180-830 кг/м²

Что касается цены, то ребристые плиты, по сравнению с плитами ПК, немного дешевле, а также по весу они легче многопустотных перекрытий. Главная причина, по которой их приобретают реже других вариантов, – высокая проводимость холода.

Ребристые элементы перекрытия производятся с ребрами как в одном направлении, так и в двух

Толщина плиты перекрытия на верхней полке не превышает 5 см. Это значит, что даже при небольшой минусовой температуре тонкая полка за короткое время пропустит холод внутрь здания. По этой причине ребристые перекрытия нуждаются в дополнительном утеплении, что влечёт за собой лишние временные и финансовые затраты. В таблице указано, какие бывают размеры плит перекрытия:

Размеры (длина, ширина), мм	Толщина, мм	Вес, кг
1170х390	90	65
1370х390	76
1570х390	87
1770х390	100
2370х390	120	154
2570х390	167
2970х390	150	197
3170х390	206
3370х390	227
3570х390	240

Расшифровка обозначения аббревиатуры

Расшифровка аббревиатуры подразделят все плиты перекрытия на определенные виды. Благодаря ей удается без особых сложностей понять размеры изделия, не применяя какие-либо манипуляции. Конечно, вычислить необходимые размеры дело несложное, но вот определить нагрузку, которую способна выдержать плита, не так уж и просто. В этом случае не получится даже изготовить плитку.

Первое обозначение материала – это буквы ПК, ПЮ, НВ. Они показывают, к какому виду относится плита перекрытия. После в обозначении имеются цифры. Они отдалены дефисом. По ним можно узнать какой размер (длина, ширина) присутствует у изделия. Все обозначения имеют величину измерений – дециметры и округлены до целого числа.

О том какой вес плит перекрытия пустотных, указано в данной статье.

Кроме этого, подобное разграничение будет показывать тип, размер материала, но и возможную нагрузку. Этот критерий измеряется кПА, то есть килограмм – сила на 1 м2. Еще можно понять под каким порядковым номером стоит плита, если будете знать порядковый номер. Это значение считается ключевым, ведь по нему можно понять, в какой области строительства задействуют такой материал.

Как изготовить перекрытия между этажами в частном доме, описано в данной статье.

Но это все теория, ее можно запомнить, но вот расшифровать изделие по формуле не у всех получается. Рассмотрим наглядный пример: Маркировка ПБ 15-12-8. итак, первое обозначение – это вид плиты, число 15 указывает на длину, число 12 показывает ширину, а 8 – это допустимая нагрузка на материал.

Во всех магазинах, где реализуется эта продукция, можно будет встретить такое обозначение. Если вы поняли, как расшифровывается эта формула, то остальные вы сможете раскрыть меньше чем за минуту. Размеру у такого изделия могут быть самыми различными: стандартными или же выполненными по желанию заказчика. В этом плане важную роль играет желание клиента и его потребности с учетом составленного проекта.

О том как выглядят плита перекрытия пк 10, можно узнать прочитав данную статью.

На видео рассказывается о маркировке плит перекрытия:

При выборе этого изделия необходимо обращать внимание на то, что данные продукции могут иметь различия по габаритам собственной маркировки и по своей структуре. С учетом типа сечения плиты перекрытия армированного вида можно классифицировать по 3 видам: ребристые, пустотные и сплошные. Самыми востребованными на сегодняшний день остаются пустотные изделия, которые обладают массой преимуществ

К ним можно отнести небольшой вес, высокая прочность, надежность, морозостойкость и простота укладки. При выборе таких плит также необходимо обращать внимание на их размеры и маркировку

Самыми востребованными на сегодняшний день остаются пустотные изделия, которые обладают массой преимуществ. К ним можно отнести небольшой вес, высокая прочность, надежность, морозостойкость и простота укладки

При выборе таких плит также необходимо обращать внимание на их размеры и маркировку

О том как выглядят плиты перекрытий железобетонные многопустотные, можно узнать из данной статьи.

Широкая сфера применения сварной арматурной сетки увеличивает на нее спрос.

Благодаря своему малому весу, пустотные плиты позволяют осуществлять процесс возведении очень быстро и легко, а также упрощается сам процесс транспортировки. Кроме этого, для подобных изделий свойственны высокие показатели стойкости к деформациям, они обладают отличными показателями звуко- и теплоизоляции. Необходимо обозначить, что пустотные плиты обладают различной формой: вертикальной, круглой или овальной.

Как выглядит устройство деревянных перекрытий в доме из газобетона, можно увидеть и прочитать в статье.

Благодаря такому широкому ассортименту представленные изделия могут стать идеальным решением для конкретно ситуации. Здесь все зависит от природных особенностей и характеристик климата в возводимой местности. При выборе плит перекрытии необходимо обязательно учитывать тот факт, что при укладке изделия на полы и стены обязательно нужно позаботиться про армирование.

ГОСТ 21.501-2018 СПДС. Правила выполнения рабочей документации архитектурных и конструктивных решений

Данный ГОСТ устанавливает состав и правила оформления рабочей документации архитектурных и конструктивных решений зданий и сооружений различного назначения, а также рабочей документации на строительные изделия.

Согласно п.3.1 ГОСТ 21.501 чертежи архитектурных решений -это чертежи здания или сооружения, отображающие его внешний и внутренний вид комплексным решением пространственных, планировочных, функциональных и эстетических требований к нему, зафиксированный в виде контурного условного изображения несущих и ограждающих конструкций.

Согласно п.3.2 ГОСТ 21.501 чертежи конструктивных решений — это  чертежи, отображающие в виде условных изображений строительные конструкции (железобетонные, каменные, металлические, деревянные, пластмассовые и т.п.), примененные в зданиях или сооружениях, и их взаимное размещение и соединение.

Выделим информацию об основных требования к размерам предъявляемые ГОСТ 21.501-2018:

Согласно разделу 4 Общие положения:

В соответствии п.4.8 В рабочих чертежах (на изображениях фундаментов, стен, перегородок, перекрытий) указывают проемы, борозды, ниши, гнезда и отверстия с необходимыми размерами и привязками.

Согласно разделу 5 Архитектурные решения:

В соответствии с п.5.3.2 на планы этажей наносят размеры:

а) координационные оси здания (сооружения), расстояния между ними и общее расстояние между крайними осями;

б) толщину стен и перегородок и их привязку к координационным осям или к поверхности ближайших конструкций, проемы с необходимыми размерами и привязкой к координационным осям, отметки участков, расположенных на разных уровнях, другие необходимые размеры

Согласно п5.4.1 на разрезах наносят и указывают размеры :

• координационные оси здания (сооружения);
• расстояния между координационными осями и общее расстояние между крайними осями;
• отметки уровней, характеризующие расположение элементов несущих и ограждающих конструкций по высоте (земли, чистого пола этажей и площадок, низа опорной части заделываемых в стены элементов конструкций, верха стен, карнизов, уступов стен, головки рельсов крановых путей и т.п.);
• размеры и привязки по высоте проемов, отверстий, ниш и гнезд в стенах и перегородках;
• толщину стен и их привязку к координационным осям (при необходимости);

В соответствии с п.5.4.2 на фасадах наносят и указывают размеры:

• координационные оси здания (сооружения), проходящие в характерных местах фасадов (например, крайние, у деформационных швов, в местах уступов в плане и перепада высот);
• отметки уровней земли, входных площадок, верха стен, низа и верха проемов и расположенных на разных уровнях элементов фасадов (например, козырьков, выносных тамбуров). Допускается отметки низа и верха проемов указывать на разрезах;
• отметки уровней, размеры и привязки проемов и отверстий, не указанные на планах и разрезах;

размеры проема и основные установочные размеры переплетов.

Разновидности

Сборные плиты перекрытия, выполненные из железобетона, бывают следующих видов:

• Шатровые. Такой подвид отличается наличием армированного слоя, благодаря которому существенно снижается расход бетонного раствора и увеличивается прочность конструкции. Шатровые плиты отлично противостоят деформации, но менее надежно сохраняют тепло и слабо поглощают звуки извне.
• Пустотные. Представляют собой плиты с пластинчатыми пустотами, располагающиеся параллельно друг другу. Этот вид считается наиболее распространенным и широко применяется при возведении жилых зданий.
• Сплошные. Железобетонные перекрытия, в которых отсутствуют пустоты. Для них характерна высокая прочность, большой вес и недостаточно хорошая звуко- и теплоизоляция.

Такой тип конструкции меньше всего деформируется благодаря армировке.

Сборные перекрытия из железобетона бывают сварными и вязаными. Первые из них производятся при помощи прямой арматуры, которую крепят газосваркой, а вторые подразумевают использование вязальной проволоки. Делятся немонолитные конструкции и на другие группы:

• бетонные балки перекрытия с заполнением минимального размера;
• элементы, сделанные из настилов, вес которых до ½ т;
• широкие сборные конструкции массой до 2 тонн;
• крупнопанельные, состоящие из элементов, имеющих размеры комнаты.

В чем отличия ПБ от ПК?

Отличительные качества	Марка плиты
ПБ	ПК
Технология производства	Безопалубочный метод	Опалубочный метод
Максимальная длина	10,8 м	7,2 м
Несущая способность	Плиты такого вида по своей несущей способности варьируются от 300 до 1500 кг на метр квадратный.	Имеется стандартное значение несущей способности на уровне 800 кг/м2. Однако встречаются экземпляры с показателями до 1300 кг/м2.
Состояние поверхности	Благодаря передовой технологии изготовления, без применения опалубки, поверхность плиты остается достаточно гладкой, что уменьшает расходы на отделочные работы.	Изделие получается неровным, приходится производить дополнительные траты на отделочные работы.
Армирование	Армирование делается из напряженной арматуры.	Армирование применяется для плит с длиной более 4 метров.
Резка	Рекомендуется проводить процедуру резки только на заводе.
Применяем бетон	Для изготовления используют марки бетона от М400 до М500.	Для изготовления используют марки бетона от М200 до М400.

Техническая разница между изделиями

Помимо визуального различия, есть ещё и техническая разница между плитами, что уже намного важнее при строительных работах, поэтому данным показателям следует уделять особое внимание. Например, марку ПК оборудуют напряжённой поперечной, а также она имеет продольную арматуру

При этом в изделии предусмотрены пустоты, которые используются для прокладки трубопровода и прочих коммуникаций; в плитах ПБ, в свою очередь, необходимо нарушать целостность конструкции, а именно ломать рёбра.

Помимо этого, стоит добавить, что данные пустоты играют роль дополнительной звуко- и теплоизоляции, а также надёжно защищают от возможной вибрации. Когда необходимо придать перекрытию большую надёжность,

ПК плита может быть наполнена бетоном при непосредственном монтаже.

Перекрытие этажей марки ПБ изготавливается по усовершенствованной технологии, в отличие от предыдущего изделия — по этой причине на поверхности полностью отсутствуют трещины, образующиеся посредством поверхностного натяжения. Данная марка не имеет поперечного армирования. Также стоит отметить, что, невзирая на видимые сходства двух марок между собой, плита ПБ обладает рядом ключевых характеристик, которые стоит учесть при выборе.

Наличие продольной арматуры при изготовлении даёт возможность разрезать изделие так, как необходимо: вдоль, поперёк, косо, под 45-градусным углом — не имеет значения, каков размер изделия, её можно отрезать по-всякому, без вреда плите

Таким образом, эта марка будет отличным выбором для нестандартных решений при строительстве, что на сегодняшний день очень важно

Добавим, что особенности перекрытия позволяют выдерживать под собой большие нагрузки.

Стоит уделить внимание тому, что инновационные способы производства при изготовлении плиты для перекрытия этажей марки ПБ дают больше возможностей. Например, непосредственная длина может быть заданной, следовательно, у человека появляется возможность приобрести конструкцию размером от 1.8 до 9 метров

Заключительным этапом при изготовлении становится разглаживание поверхности специальной машиной, посредством чего внешний вид приобретает большую эстетичность.

Отсутствие трещин от напряжения станет отличным дополнением к предыдущему фактору.

Ещё одним отличием становится снижение веса конструкции ПБ на 5% – такого результата удалось достичь посредством применения беспалубного метода изготовления. Как уже упоминалось выше, возможность распиливать плиты как угодно делает их отличным выбором для перекрытия эркеров.

Разница между ПК и ПБ

ПБ и ПК относятся к категории пустотелых перекрытий. Их основное различие заключается в способе производства, который влияет на область применения и несущую способность. Различие в изготовлении:

• ПК формируются с помощью натяжной арматуры и заливания форм. При этом используется марка металла АIII. После того, как напряженную арматуру дополняют сеткой и заливают бетоном маркировки М200-М400, осуществляется выравнивание поверхности с помощью вибраций.
• ПБ изготавливаются непрерывным методом с помощью новых технологий без использования опалубки и армирующей сетки. Для изделия используется преднапряженная арматура и бетон маркировки М400-М500. Данные параметры позволяют быть более прочными и менее подвергаться проявлению трещин, чем ПК.

ПБ имеют преимущества перед ПК:

• идеальные геометрические пропорции по параметрам заказчика;
• размеры от 1,6 м до 10,8 м с возможностью отреза с шагом 1 м;
• нарезание торца с разным углом;
• нет армирующей сетки, которая препятствует укладки коммуникаций.

При монтаже особых различий между ПБ и ПК нет, но за счет беспрерывного изготовления, безопалубочные не включают специальных креплений-скоб, за которые их можно поднимать. Такая особенность позволяет передвигать ПБ только с помощью специальных такелажных устройств. Кроме того, ПБ выпускаются только с 2 ребрами опоры, а ПК могут иметь их разное количество.

Какие плиты перекрытия вы используете в строительстве?

ПК

ПБ

Прогибы плит перекрытий

Иногда покупатели сталкиваются с ситуацией, когда железобетонные плиты перекрытий имеют разный прогиб, в том числе и в обратную сторону. Следует знать, что согласно СНиП 2.01.07-85 «Нагрузки и воздействия» прогиб свыше 1/150 части длины изделия не является браком. Так для наиболее проблемной ПБ 90-12 допустимая величина прогиба составляет аж 6 см.

Обратный прогиб чаще всего образуется при отпиле последней плиты перекрытия ПБ на стенде, когда ее длина значительно меньше диапазона длин, для которого стенд изначально готовился. Для более длинных плит дается большее натяжение и т.к. основное армирование идет по нижней поверхности плиты, при отпиле короткой плиты эта избыточная сила сжатия как бы выгибает плиту.

Чтобы избежать данной ситуации покупателям следует внимательно осматривать изделия перед приобретением. Как правило, железобетонную плиту с большим прогибом не сложно заметить в стопке других пустотных плит. Следует признать, что эти случаи все-таки редки и у хороших производителей практически не встречаются.

Ответ на вопрос о допустимом опирании панелей на стены Вы найдете в нашей статье

Пустотные плиты перектырия – один из самых востребованных видов ЖБИ. Однако, когда дело доходит до выбора какие плиты купить, многие строители теряются. Действительно, как же разбраться в том, какую плиту перекрытия выбрать, как разобраться во всех этих различных цифрах и буквах и научиться правильно их читать?

Плита перекрытия многопустотная ПК

ПК – плита перекрытий с продольными пустотами круглого сечения и высотой поперечного сечения 220 мм. Изготавливаются методом пропаривания в металлических формах и, как правило, армируются предварительно напряженной арматурой.

Размеры и нагрузка плиты зашифрованы в маркировке плиты, к примеру ПК 58-10-8 :

• 58 – это длинна в дециметрах, 5 метров и 80 сантиметров.
• 10 – ширина в дециметрах, 1 метр.
• 8 – это нагрузка, которую нужно умножить на 100; таким образом, это плита 5 метров 80 сантиметров длинной, 1 метр шириной и нагрузка, которую способна выдержать плита, равна 800 кг на метр квадратный.

Высота у плит одинаковая – 22 сантиметра. Пустоты имеют круглую форму, диаметром 159 мм. Допускаются небольшие отклонения в размерах до 2 см., согласно ГОСТ 9561-91, пункту 1.3.10.

Плиты ПК необходимо выбирать согласно проекту вашего дома, или доверить выбор плиты профессионалам. Если же все таки решили сделать выбор сами, то необходимо точно просчитать площадь, которую необходимо перекрыть. Нагрузка 800 кг на м2 подходит для обычных малоэтажных жилых домов, если на плите будут находиться тяжелые предметы (камины, джакузи итд), то следует выбрать плиты более высокой нагрузки – 10, 16 (1000 и 1600 кг/м2).

Плита перекрытия многопустотная ПБ

Плита перекрытия ПБ производится по улучшенной технологии, на ней отсутствуют трещины поверхностного натяжения. Это балочная плита перекрытия, которая не имеет поперечного армирования. Несмотря на свое внешнее сходство с ПК, плита ПБ имеет свои ключевые особенности. В ней используется только продольная арматура, поэтому такую плиту можно резать вдоль и наискось под углом 45 гр. под любые размеры, что будет полезно для нестандартных решений. Из-за особенностей своей конструкции, плита ПБ может держать очень большой вес.

В чем же разница?

Плиты ПК изготавливаются более традиционным способом: в опалубке с шагом, кратным 300 мм. Плиты ПБ — продукт современных строительных технологий. Они изготавливаются непрерывным способом, поэтому длина конструкции может быть заданной: от 1,8 м до 9 м. Шаг ПБ — кратный 10см. Поскольку ПБ завершаются специальной разглаживающей машиной, их вид — более эстетичный, ровный. На них отсутствуют трещины от напряжения бетона. Кроме того, безопалубный метод производства помогает снизить вес конструкции на 5%. Плиты ПБ можно распилить, при необходимости, под углом 45 градусов, когда нужно перекрыть эркеры. Все это делает плиты ПБ более удобными для строительства. Кроме того, плиты ПБ, длина которых — до 9 метров, оснащены, как и плиты ПК, специальными петлями для удобного перемещения и монтажа.

Преимущество плит ПК отмечается тогда, когда необходимо проделать отверстия для внутридомовых коммуникаций. Диаметр пустот в плитах, а также их круглая форма позволяют беспрепятственно проводить монтаж труб. Пустоты плит ПБ не приспособлены к установке коммуникаций — для того, чтобы провести трубы приходится ломать ребра между несколько вытянутыми по форме пустотами. Различия между плитами ПК и ПБ практически незаметны, если речь идет о малоэтажном строительстве, например, строительстве загородного дома. Поэтому в частном строительстве активно используется и один, и другой вид плит.

Требования ГОСТа к техническим показателям

Готовые плиты подлежат приемке при условии:

Габаритные размеры железобетонных изделий обязаны соответствовать стандартной утвержденной технической документации.

На выходе готового изделия проводят испытания на прочность, стойкость к растрескиванию и жесткость. Показатели, полученные во время экспериментов должны быть не ниже нормативных, предусмотренных документами.

Параметры прочности на сжатие и изгиб, морозостойкости, отклонения по размерам от нормы изложены в издании ГОСТа 13015.0–83;

Производство и формирование плиты ведется в строго утвержденных и разработанных формах. Все металлические закладные элементы изготавливают из определенного класса стали, утвержденного диаметра. Обязательной является обработка металлических поверхностей антикоррозийными составами.

Бетон должен соответствовать требованиям, согласно ГОСТу:

При изготовлении железобетонных изделий из бетона легкого типа, его плотность на 1 м3 должна быть в пределах 1900–2100 кг. Тяжелый бетон по плотности может соответствовать 2250–2550 кг на 1 м3.

Если заданием к типу плиты предусмотрено предварительное натяжение арматуры, то отпускание ее выполняется только после набора бетонной смесью расчетной прочности. Обычно такой показатель предусмотрен в целых сутках твердения и указывается в чертеже для производства плиты или в технической документации на строящееся здание.

Легкие виды бетонной смеси обязательно соответствуют показателям пористости с учетом допусков и отклонений.

Качество всех участвующих в производстве бетонной смеси местных материалов и вяжущих компонентов должно быть в пределах нормативных показателей в соответствующих ГОСТах.

При эксплуатации в агрессивной кислотной или газовой среде для выпуска изделий определяется регламент в документах на здание.

Условия соответствия арматурной проволоки

ГОСТ определяет наименование и классы арматурных сталей, разрешенных при использовании плит в разных средах эксплуатации. Отдельным списком определяются типы сталей, не допускающихся к производству изделий по низким техническим показателям.

Металлические монтажные петли должны выдерживать вес петли при перемещении, закланные детали изделия, сваренные в процессе монтажа, могут принимать различные нагрузки вплоть до работы в экстремальных условиях. Все элементы, уложенные в бетонную смесь, обязательно рассчитываются по всем показателям. Их форма, размеры и диаметр четко определены ГОСТами и не подлежат изменению.

Допускается предварительное напряжение арматурной стали, путем натяжения, электромеханическим или механическим способом.

Напряжение, возникшее в металлической проволоке, измеряют специальными приборами, и оно не должно быть ниже номинального на 10%.
