Вентиляционные пластиковые короба (воздуховоды)

Способы крепления и монтаж воздуховодов

Первым методом является крепление с помощью шпильки и профиля. Он является одним из самых распространенных в профессиональной среде, осуществляется посредством L- и Z- образного профиля. При этом к коробу профиль крепится посредством саморезов. В месте фиксации на шпильку ставятся резиновые уплотнители для снижения уровня шума и гашения вибрации.

При монтаже крупных магистральных вентиляционных каналов чаще всего используют шпильки и траверсы. Канал опирается на траверсу, а шпильки ограничивают возможные боковые смещения. Также для лучшей фиксации может применяться резиновое уплотнение

Такое крепление оставляет воздуховод герметичным, что очень важно при установке звуко- и теплоизолирующих элементов

Пластиковые воздуховоды отличаются невысокой стоимостью, отсутствием коррозии, лёгкостью монтажа

Крепление хомутом и шпилькой является предпочтительным для монтажа круглых каналов. Короткие участки гибкого воздуховода можно крепить без шпильки.

Универсальным является крепление перфолентой. Метод подходит для прямоугольного и круглого пластикового воздуховодов. Наряду с дешевизной установки конструкция не имеет жесткости и может ощутимо вибрировать.

Монтаж гибкого гофрированного воздуховода

Гибкие и полужесткие каналы небольшого сечения, как правило, используются в квартирах в качестве воздуховодов для кухонных вытяжек. Монтаж проводится в несколько этапов:

• разметка магистрали проводится согласно проектным чертежам или собственной схеме установки. На потолке проводятся линии для обозначения траектории прохода каналов;
• установка креплений. Для предотвращения провисания, дюбеля крепятся через каждые 40 см вдоль линии разметки, на них фиксируют хомуты;

Гибкий воздуховод идеально подходит для установки в ограниченном пространстве

• измерение длины воздуховода. Замер рукавов нужно проводить при их максимальном натяжении;
• для нарезки можно использовать острый нож или ножницы, а проволоку каркаса перекусывать кусачками. Изоляция режется только в перчатках;
• для наращивания длины воздуховода – две части рукава надеваются на соединительный фланец и фиксируются хомутом;
• конец рукава совмещается с патрубком или фланцем вентиляционной решетки;
• далее проводится непосредственный монтаж гибкого воздуховода. Рукав под натяжением проводится через установленные хомуты до места соединения с центральной магистралью;
• отдельный отвод делается для каждого предусмотренного проектом отверстия.

Монтаж гибкого теплоизолированного воздуховода

Установка теплоизолированного воздуховода проводится аналогичным способом, однако есть некоторые нюансы: при нарезке или совмещении рукава нужно отвернуть слой изоляции, далее отрезать/соединить внутренний каркас и фланец, герметизировать соединение, после чего вернуть теплоизоляцию в исходное положение, снова закрепить и заизолировать.

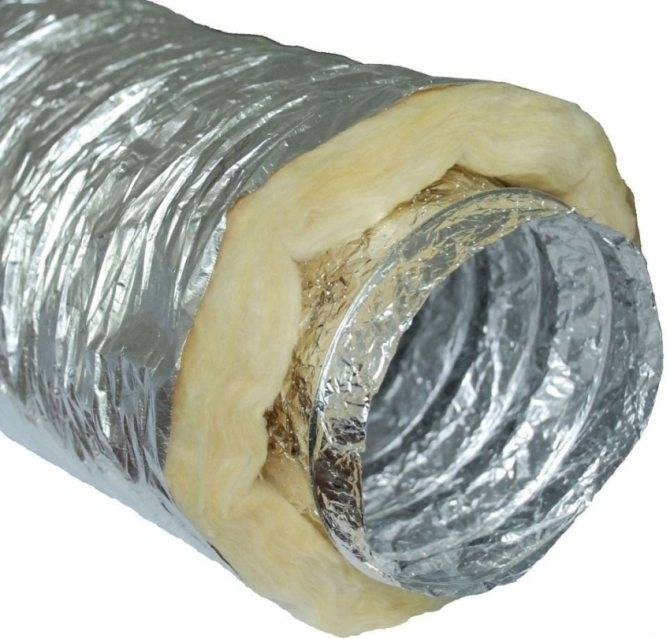

При изготовлении теплоизолированного воздуховода применяют минеральную вату или стекловату

Теплоизоляционная оболочка соединяется с телом воздуховода алюминиевой лентой и хомутами. Ими же изолируется внешний слой.

Стоит принять во внимание, что фланцевое соединение может оказаться слабым местом при монтаже звукоизолированного воздуховода. Шумопоглощение повышается полным надеванием канала на патрубок (без зазоров)

Для герметизации применяют те же материалы.

Материалы для выбора коробов для кухни преимущества и недостатки

Короб для вытяжки на кухне может быть изготовлен из следующих материалов:

• пластика;
• металла;
• гипсокартона;
• дерева или МДФ панелей.

Пластиковая конструкция

Пластиковые вентиляционные короба обладают такими преимуществами:

• малый вес и простота обработки, по сравнению с другими материалами, за счёт чего монтаж прост даже для новичков;
• высокий уровень звукоизоляции;
• стойкость к повышенной влажности;
• встроенная или наружная установка на стены даже с минимальными несущими способностями;
• лёгкость очистки от любых видов загрязнений;
• срок эксплуатации до 10 лет без потери эстетических свойств.

Недостатки пластиковых изделий:

• круглые и прямоугольные пластиковые конструкции неустойчивы к внешним механическим воздействиям, в результате которых образуются вмятины, трещины;
• выцветание под действием прямых УФ лучей или потеря насыщенности цвета, по сравнению с первоначальным;
• не подходят для вентиляции промышленных помещений, в которых применяется мощное оборудование или повышенный уровень пожароопасности.

Конструкция из металла

Металлические каналы для вентиляции производятся из нержавеющей, оцинкованной, покрытой порошковой краской стали, алюминия. Срок эксплуатации до 50 лет, отличаются высокой прочностью, способностью выдерживать перепады температур и вибрацию.

Однако стоит учитывать и недостатки вентиляционных коробов для вытяжек на кухне из металла:

• высокая сложность монтажа;
• невозможность крепления к стенам с малой несущей способностью;
• снижение коррозионной стойкости при повреждении защитного покрытия;
• высокий уровень шума и вибраций;
• стоимость выше, чем у каналов из других материалов.

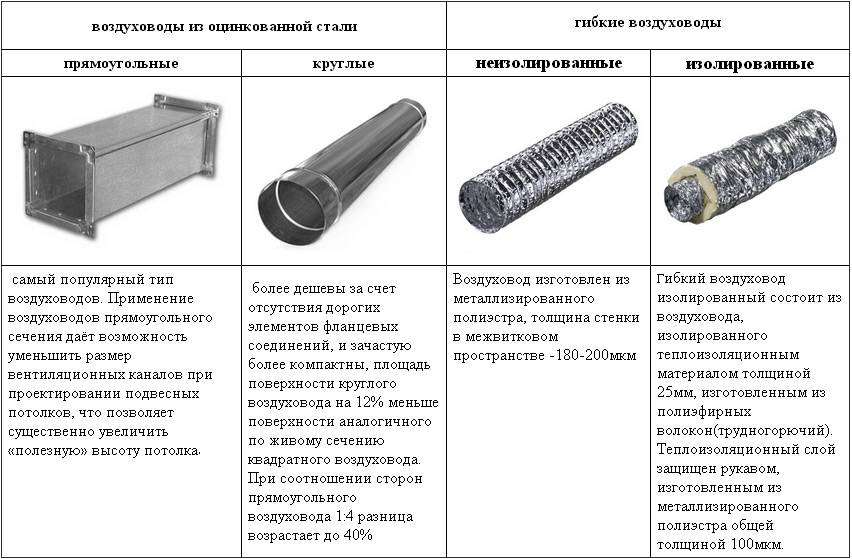

Металлические каналы для вентиляции

Конструкция из гипсокартона

Установка короба из гипсокартона на кухне выгодна по таким причинам:

• лёгкость конструкции;
• повышенная огнестойкость и оптимальная влагостойкость;
• простота обработки.

Недостатками являются:

• хрупкость, существенно усложняющая транспортировку и монтаж;
• низкий уровень шумоизоляции;
• высокие требования к герметизации гипсового слоя внутри материала, так как при попадании влаги он теряет свои свойства;
• неустойчивость к механическим воздействиям.

Короб декоративный из древесины

Деревянные декоративные короба для вытяжки на кухне могут легко сочетаться с предметами интерьера и естественно вписываться в общую концепцию оформления.

Декоративные короба из дерева имеют следующие преимущества:

• натуральный материал, обеспечивающий оптимальный микроклимат, регулировку уровня влажности воздуха;
• простота обработки, монтажа;
• хорошая шумоизоляция;
• высокая прочность.

Недостатки деревянных конструкций:

• низкая влагостойкость, приводящая к появлению плесени, грибка, гнили;
• при незначительных механических воздействиях на поверхности могут образовываться дефекты (царапины, вмятины, трещины);
• повышенное поглощение влаги, в результате которой увеличивается вес конструкции и при плохом креплении она может сорваться;
• нежелательный контакт с материалами, которые не впитывают влагу, так как на стыках начнёт появляться конденсат, приводящий к потере свойств древесины.

Вытяжные системы

Вытяжные системы на кухне устанавливаются над варочной поверхностью. В процессе приготовления пищи они вытягивают воздух, содержащий пар, частицы жира, продукты горения растительных масел и другие остаточные вещества. С помощью вытяжных систем из помещения выводят все специфические запахи, оставляя воздух в квартире свежим.

Существуют несколько разновидностей кухонных вытяжек:

• настенные – располагаются возле стены над варочной панелью или плитой;
• островные – крепятся к потолку над отдельно стоящей плитой или островным элементом гарнитура со встроенной варочной панелью;
• встраиваемые – плоские модели, как правило, врезаются в навесной модуль кухонного гарнитура, расположенный над плитой;
• угловые – разновидность настенных моделей, имеющие треугольную форму для установки в углу кухни.

Конструкция вытяжной системы, независимо от типа вытяжки, состоит из вытяжного блока с вентиляторами и воздуховода, по которому втягиваемый воздух выводится из помещения наружу.

Воздуховод подсоединяют к внутридомовой вентиляции либо выводят на улицу через окно.

Чаще всего в многоквартирных домах можно встретить первый тип подключения воздуховода к вентиляционной решетке в стене.

В силу особенностей планировки кухни между вентиляционной решеткой в стене и местом установки вытяжки образуется достаточно большое пространство. Хотя воздуховод технически несложно протянуть от вытяжки к вентиляции с помощью гибкой гофрированной трубы, но на практике это портит эстетику кухни.

Для маскировки трубы воздуховода или как альтернатива ему используются специальные вентиляционные короба. Они выполняют и декоративную, и утилитарную функцию, маскируя детали вытяжной системы, которые должны быть скрыты от глаз.

Вентиляционные короба своими руками

гипсокартонный короб с изоляцией и вентиляционным рукавом из гофры

Самый простой и доступный вариант плоского вентиляционного короба — пластиковый. Но в некоторых случаях пластик не подходит. Если необходимо восстановить вентиляционный короб в ванной комнате квартиры и облицевать его кафельной плиткой, тонкие пластиковые стенки не удержат вес керамики.

В таком случае можно собрать вентиляционный короб из гипсокартона. Большинство специалистов рекомендуют в качестве воздуховода использовать гофру, которая вставляется в гипсокартонный вентиляционный короб

Такая конструкция будет герметична, что принципиально важно для наличия тяги

Для того чтобы сделать гипсокартонный короб для вентиляции необходимо:

• металлические профили для гипсокартона;
• гипсокартон;
• перфоратор;
• шуруповерт (отвертка);
• ножницы по металлу;
• специальные саморезы;
• дюбеля для крепления профиля к потолку или стенам.

Ход работ:

1. делаем разметку на потолке и стене с учетом толщины материала.
2. дюбелями прикрепляем профиль 2,7х2,8 по периметру будущего короба.
3. из профиля вырезаем вертикальные стойки. Их длина соответствует вертикальному размеру вентиляционного короба.
4. крепим их к периметру.
5. теперь к стойкам прикрепляем нижний периметр короба.
6. Вставляем внутрь каркаса гофру и прикрепляем ее к выходу из стены.
7. Теперь вырезаем из листа гипсокартона части соответствующего размера и крепим их к профилям с помощью саморезов. Расстояние между саморезами — 15 см.

Горизонтали и вертикали выставляйте по уровню! Не забудьте вставить в стенку короба из гипсокартона вентиляционную решетку.

Очень подробная видеоинструкция о том, как собрать короб из гипсокартона:

https://youtube.com/watch?v=GC2w_DUPKrI

Разновидности пластиковых воздуховодов и типы соединительных элементов

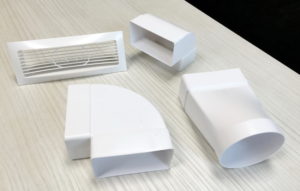

Пластиковые воздуховоды изготавливаются в двух вариациях: в круглом и квадратном (прямоугольном) сечении. Каждый из видов вентиляции имеет свои плюсы и минусы и выбор зависит от особенностей будущей вентиляционной конструкции.

Сам трубопровод может быть жестким или гибким (выполненным из гофры). В подавляющем большинстве случаев предпочтение отдается жестким трубам, так как гофрированное изделие имеет складки, которые замедляют ток воздуха, а также способствуют оседанию пыли и жира.

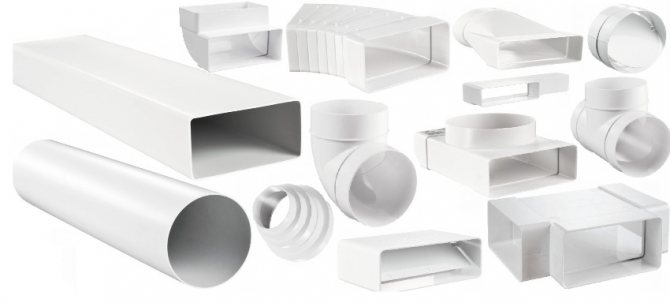

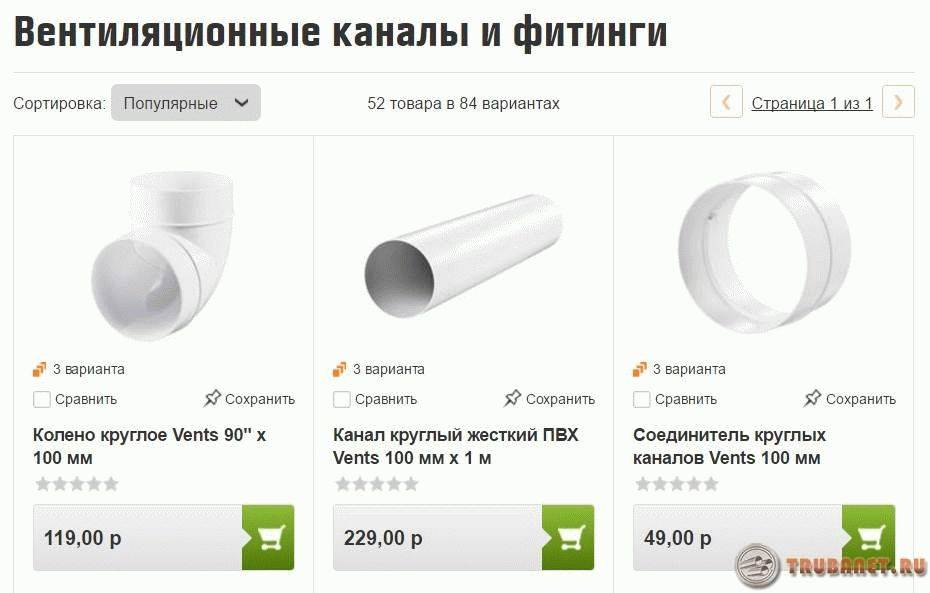

Помимо основной трубы воздуховод имеет множество дополнительных элементов: вертикальные и горизонтальные пластиковые колени, соединители каналов, редукторы, тройники, держатели, заглушки, решетки и настенные пластины.

Разновидности вентиляционных устройств и их классификации

Вентиляционная система представляет собой целый ряд устройств, которые функционируя, обеспечивают приемлемый уровень воздухообмена внутри жилых и нежилых помещений. Исходя из следующего определения, устройства такого типа можно условно разделить опираясь на такую классификацию:

• исходя из конструктивных особенностей, они могут быть бесканальными и канальными;
• основываясь на зоне обслуживания, встречаются общественные и местные;
• полагаясь на назначение, могут быть вытяжные и местные;
• исходя из способа давления, оказываемого на воздушные массы, встречаются искусственные и естественные устройства.

Рассмотрев более детально каждый из видов, можно с точностью определиться с моделью, которая подойдет наилучшим образом именно в Вашем случае. Для сохранения оптимально микроклимата внутри помещений, следует придерживаться основных параметров. Каждая из предложенных систем может быть установлена как на общественном предприятии, так и в небольшой квартире.

Особенности монтажа

Монтаж легких пластиковых воздуховодов достаточно прост и может осуществляться даже непрофессионалом. Особенности процесса рассмотрим на примере сборки системы для кухонной вытяжки.

Установка пластикового воздуховода для кухонной вытяжки осуществляется в 13 этапов:

Составьте схему. Выполните схематический чертеж кухни с указанием размеров, отметьте на чертеже места размещения будущей вытяжки и выхода общедомовой шахты или вытяжного канала. Отметьте траекторию прокладки воздуховодов. Разметьте точки крепления кронштейнов и шпилек к стене или потолку.
Подберите комплектующие. Согласно составленной схеме рассчитайте необходимое количество труб и фасонных элементов, их длину и диаметр. Составьте список. Включите в него необходимое количество муфт, ниппелей, хомутов, кронштейнов, шпилек для соединения деталей и крепления конструкции к стене. Также потребуется герметик и монтажная пена.
Закупите оборудование согласно списку.
Подготовьте вентиляционное отверстие. Если в кухне нет готового вентканала, необходимо просверлить отверстие соответствующего диаметра, который зависит от технических характеристик вытяжки (рекомендуемые размеры можно посмотреть в сопроводительных документах). Зачистите края с помощью шлифовального бруска.
На полу соедините прямые части воздухопровода с помощью муфт. Фасонные элементы сопоставьте и закрепите ниппелями. Места соединений обработайте герметиком. При выполнении работ без привлечения специалиста в домашних условиях используют средства на водной базе или содержащие растворитель. Кроме герметиков, для обработки стыков допускается использовать мастики или специальные ленты. Выбор способа герметизации швов прежде всего будет зависеть от условий эксплуатации вентиляционной системы.
Отметьте строительным карандашом места для установки кронштейнов и шпилек согласно схеме. Проверьте корректность их размещения, при необходимости подкорректируйте. Установите удерживающие устройства.
Пластиковый сборный вентиляционный канал предварительно прикрепите к удерживающим устройством без окончательной фиксации

Важно оценить степень распределения нагрузки. При необходимости уберите или добавьте крепления

Точно так же примеряют выводной конец системы к вентиляционному отверстию.
Примерьте кухонную вытяжку к месту будущего крепления, проверьте, достаточна ли длина воздуховодов для подключения. При необходимости обрежьте излишки или нарастите трубу.
Хорошо закрепите воздухопровод на кронштейнах или шпильках. Проверьте надежность конструкции.
Закрепите выводной конец воздуховода в вентиляционном отверстии с помощью монтажной пены.
Подключите воздухопровод к вытяжке изнутри.
Установите и закрепите вытяжку.
Проверьте работоспособность системы.

Особенности монтажа пластикового короба для вытяжки

Монтаж пластикового короба легко выполнить самостоятельно, без привлечения специалистов. Однако для эффективной работы системы, лучше воспользоваться услугами профессионалов

При выполнении монтажа важно соблюдать определенные правила. Во-первых, чтобы система вентиляции работала с максимальной производительностью, протяженность участка воздуховода должна быть минимальной

Оптимальным считается расстояние не более 3 м. Это зависит от размещения вентиляционного канала, который располагается вдоль одной из стен или в углу кухни, и места установки вытяжки относительно него.

Наиболее часто встречающимся вариантом является кухня с вентиляционным коробом в углу, фото наглядно это демонстрируют. Здесь целесообразно размещать вытяжку вблизи канала, что избавит от установки длинных воздушных магистралей и уменьшит потери мощности вытяжного устройства.

Во-вторых, чтобы не создавать чрезмерное аэродинамическое сопротивление внутри системы желательно использовать минимальное количество фасонных элементов для изменения направления движения воздушного потока. Чем больше на участке будет установлено колен на 90º, тем выше будет сопротивление в системе, что создаст дополнительный шум при работе вытяжного устройства. Это также приведет к чрезмерному накоплению жира и пыли на внутренней поверхности воздушного короба.

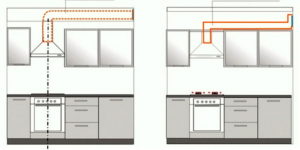

Схема интеграции вытяжки с системой вентиляции помещения

Следует помнить, что полимерные короба обладают низкой степенью огнестойкости. Изделия способны выдерживать температуру не более 50ºС. Поэтому, если необходимо монтировать воздуховод вблизи стояка отопления или другого источника тепла, следует проложить между ними теплоизоляцию, чтобы исключить необратимую деформацию пластика.

Полезный совет! Для создания теплоизоляции лучше использовать пенопласт, имеющий низкую теплопроводность, который не будет создавать дополнительный шум при вибрации пластикового короба.

Участки полимерного воздуховода от вытяжки до вентиляционного канала могут закрепляться разными вариантами. Это зависит от их расположения относительно стен, потолка и шкафов. Здесь следует учитывать все нюансы, чтобы избежать появления шума от вибраций, деформации и провисания вентиляционного короба с возможной его разгерметизацией.

Пластиковый короб, который располагается внутри кухонных шкафов, крепится к их задней стенке при помощи хомутов. Места прохождения короба через стенки фиксируются при помощи пенополистирольных или пенопластовых вставок, что препятствует возникновению шума при работе системы.

Пластиковый воздуховод смонтированный внутри кухонного шкафчика

Если воздуховод располагается над шкафами, его фиксация выполняется при помощи специальных держателей или маленьких саморезов по дереву. Крепление изделия к потолку или стене происходит с помощью держателей, располагаемых на расстоянии 1 м друг от друга. Фиксация осуществляется с использованием специальных хомутов, которые подбираются по размеру и форме вентиляционного короба.

Если вентиляционный короб будет закрыт подвесным или натяжным потолком, его следует надежно закрепить без учета визуального восприятия внешнего вида конструкции и проверить надежность системы крепления при максимальной работе вытяжки.

Полезный совет! Несмотря на то что все пластиковые элементы системы вентиляции плотно прилегают друг к другу, лучше обработать все стыки акриловым или силиконовым герметиком, что предотвратит разгерметизацию вентиляционного короба через некоторое время.

Пластиковые воздуховоды в квартире не только удобны, но их можно стильно обыграть, создав уникальный дизайн

Пластиковые воздуховоды являются удачным решением для обустройства надежной, высокоэффективной системы приточной вентиляции в доме или квартире. А правильно подобранная фурнитура, крепежи и герметик придают конструкции не только привлекательный внешний вид, но и существенно продлевают срок службы системы.

Enter the text or HTML code here

Преимущества пластиковых вентиляционных коробов для вытяжки

Сегодня многие отдают предпочтение дизайну кухни с вентиляционным коробом, изготовленным из полимеров. Пластиковые короба стали достойной альтернативой громоздким непривлекательным металлическим изделиям. Они имеют целый ряд неоспоримых преимуществ, что делает их более востребованными у потребителей:

• высокие эксплуатационные и технические параметры;
• долговечность изделия;
• износоустойчивость;
• повышенная стойкость к механическим повреждениям;
• изделия не подвергаются деформации;
• устойчивость к температурным колебаниям и воздействию агрессивных веществ;
• малый вес, что упрощает монтаж изделия;
• имеют привлекательный внешний вид;
• наличие различных цветовых вариаций;
• невысокая стоимость изделия.

Схемы расположения воздуховода: за навесным потолком и над кухонными шкафчиками

Вентиляционная система из пластиковых коробов очень легко монтируется по принципу труба-раструб. Благодаря такой простой схеме соединений конструкцию впоследствии можно легко разобрать для обслуживания и чистки, и собрать заново. При этом количество таких циклов не ограничено.

Среди широкого ассортимента пластиковых фасонных элементов можно подобрать необходимый состав комплектующих, с помощью которых проложить воздуховод любой конфигурации и протяженности без применения сварочных аппаратов, вальцующих приспособлений или паяльников. Многочисленные фото в интернете показывают, как обыграть вентиляционный короб на кухне, чтобы он идеально вписывался в интерьер помещения.

Благодаря маленькому весу полимерный воздуховод легко закрепляется на потолке или стене при помощи обычных дюбелей.

Если необходимо собрать систему вентиляции, которая будет собирать и отводить горячий воздух, насыщенный парами, то целесообразно применить вентиляционный короб, изготовленный из оцинкованной стали. Он способен выдержать высокую температуру и не потерять форму. Полимерный короб, напротив, может быстро деформироваться и утратить герметичность.

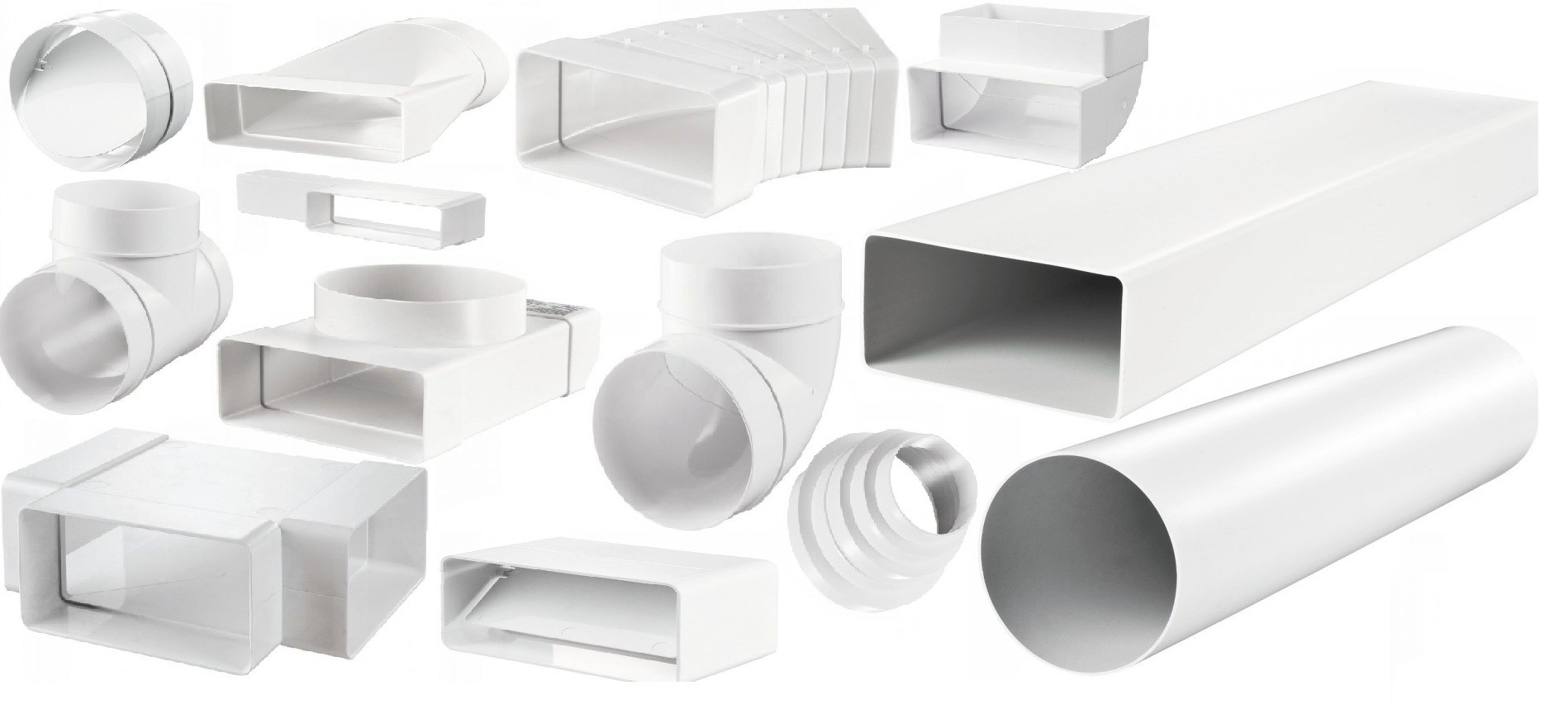

Фасонные элементы пластикового воздуховода

Полимер обладает хорошими теплоизолирующими показателями, что снижает риск образования водного конденсата и уменьшает замасливание парами органических соединений внутренней поверхности пластикового короба. А благодаря гладкой, полированной поверхности пластика обеспечивается беспрепятственное отведение загрязненного воздуха, содержащего жиры, органические соединения и копоть, которые не оседают на стенках короба. Данные характеристики снижают риск накапливания и развития болезнетворных микроорганизмов в вентиляционной системе.

Классификация изделий

Основными разновидностями воздуховодов считаются круглые, квадратные, прямоугольные и гибкие. В первом случае изделия применяются для обустройства трасс системы вентиляции. Диаметр таких объектов варьируется в пределах 1−1,5 см. Прямоугольные воздуховоды пластиковые нередко используются в бытовых условиях. Их размещают под пространством подвесного потолка.

Пластиковые воздуховоды размеры здесь имеют стандартные — 60 на 120 и 60 на 204 мм. Гибкие отличаются как прямоугольным, так и круглым сечением. Всё зависит от целей, для которых могла понадобиться эта ее разновидность. Длина этих объектов не превышает 20 м.

Прямоугольные по форме пластиковые трубы для воздуховодов можно легко зафиксировать на потолке и стенах. Они для этого идеально подходят. Но круглое сечение приводит к тому, что пропускная способность увеличивается. Воздуховод плоский пластиковый называется ещё прямоугольным. Объясняется это высотой трубы, которая намного меньше ширины этих объектов. Чтобы собрать такой воздуховод, потребуются особые элементы. Длина канала составляет 35 см, как минимум, и доходит до 2,5 м.

Гибкие трубы производятся посредством метода экструзии. Осуществляется их изготовление на автоматизированных устройствах. Вот почему стоимость готовых изделий невелика. Здесь можно выделить малую стойкость перед пониженными температурами. Если она опускается ниже показателя 10 градусов по Цельсию, труба приобретает ломкость. Аналогично реагирует пластик на термическое воздействие. Но здесь на помощь приходит система огнезащиты. Для производства гибких модификаций используется виниуретан. Осуществляется сварка полимера со стальной спиралью.

Повредить армированную трубу гибкого типа достаточно сложно. Она обеспечивает хороший уровень шумоизоляции. Свое название она полностью оправдывает, так как обладает большой податливость. В отдельных случаях ее можно даже завязывать узел, вследствие чего она не потеряет своих функций. Круглые, другими словами, цилиндрические, трубы можно обнаружить на производственных объектах, также в жилых помещениях. Они значительно лучше пропускают потоки воздуха, по сравнению с прямоугольными моделями, хоть и имеют не совсем комфортную в работе форму для установки.

Итог строительства
