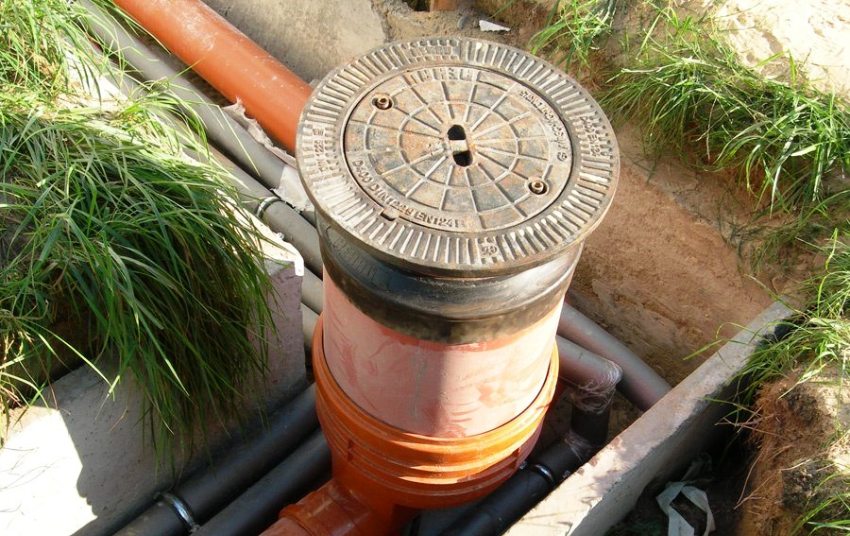

Устройство и монтаж
Колодцы изготавливают цельными (неразъемными) или собирают из отдельных секций. Тип и габариты резервуара определяются предназначением трубопровода, высотой емкости, ее диаметром и местными геологическими условиями.
Кольца легки в монтаже.
Конструкция смотровой камеры состоит из следующих элементов:
- чугунный или полимерный люк;
- телескопический удлинитель;
- конусная горловина;
- доборная секция высотой 500 мм (по проекту);
- шахта (1000 мм);
- кинета (нижняя часть камеры).
Герметизация стыковочных швов выполняется с помощью специальных уплотнительных колец из эластомера. Установка пластмассовых деталей не требует присутствия грузоподъемной техники и занимает немного времени.
Требования:
- Ширина котлована для установки емкости должна быть на 0,7 м больше диаметра камеры.
- Толщина песчаной подготовки должна быть 150-200 мм с коэффициентом уплотнения не менее 95%.
- В случае высокого уровня подземных вод подстилающий слой необходимо отделить синтетической тканью.
- Для устройства ж/б плиты основания рекомендуется применять бетон марки М150-М200.
- Грунт для засыпки пазух котлована нужно укладывать слоями по 0,25-0,35 м.
- Пространство между ребрами колодца необходимо заполнять глинистым грунтом под углом 45° к вертикальной оси резервуара.
Порядок монтажа:
- Основание котлована уплотняется цементно-песчаной смесью.
- Затем на дно устанавливаются кинеты с лотком (для канализации) или плоские (для подключения водопроводных труб0.
- К днищу через резиновый уплотнитель стыкуется секция шахты.
- Следующая деталь — это горловина, которая может укомплектовываться доборным элементом и телескопическим удлинителем для регулирования высоты колодца.
- После подсоединения напорных магистралей к днищу камеры пазухи котлована засыпаются грунтом с послойной трамбовкой.
- Горловину резервуара закрывают люком.

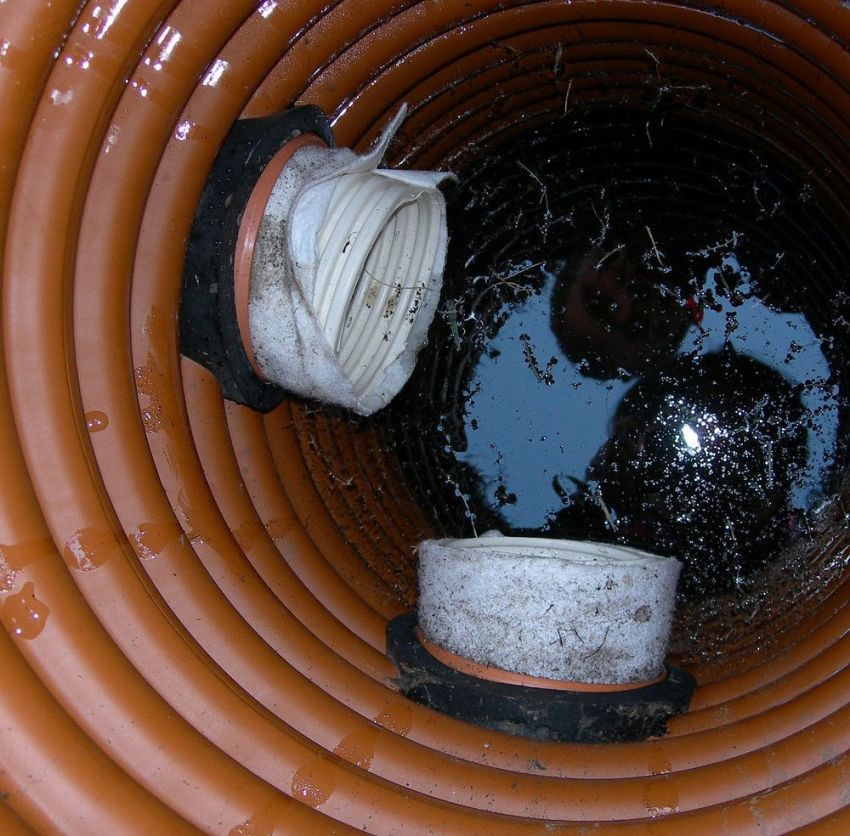

Подсоединение водопроводных труб к корпусу нижнего кольца-кинеты осуществляется с помощью муфт произвольной врезки «in-situ». Приспособления состоят из пластмассового корпуса и уплотнительной резиновой манжеты.
Последовательность подключения:
- в стенке шахты прорезаются отверстия Ø 100-200 мм;
- в них устанавливают кольцевые прокладки;
- внутрь манжеты вставляются трубы напорной магистрали.
Высота установки стыковочных муфт зависит от глубины размещения подключаемых водоводов. Количество соединительных узлов не ограничено.
Углубление существующего колодца
Дебет воды постоянно меняется, и не всегда в лучшую сторону. Если воды в колодце стало мало, его пробуют углубить. При помощи пластиковых колец это сделать проще.
Можно избавиться от протечек в питьевом колодце установив пластиковую вкладку
Из бетона, сруба

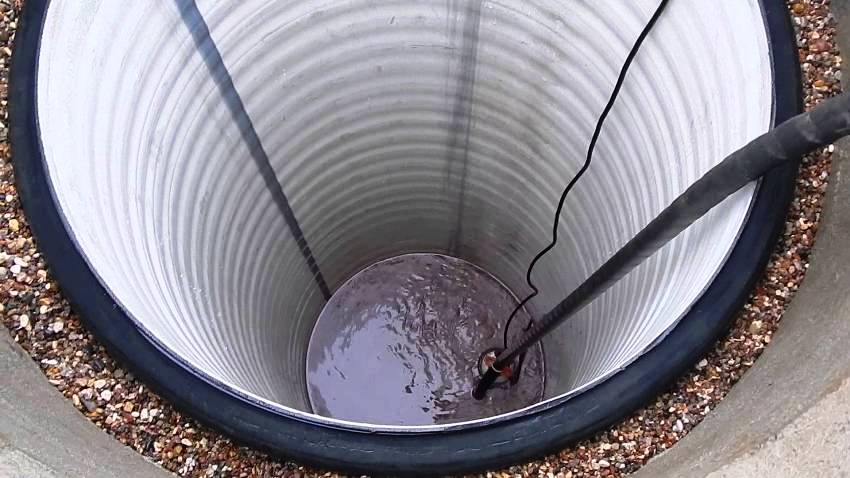

Пластиковыми кольцами можно углубить даже колодец из бетонных колец. Грунт вынимаем только в центре, чтобы не сдвинулись вниз бетонные стенки. Они остаются на той же глубине. Углубляем только середину. По размеру «середина» должна быть больше наружных размеров ремонтных колец. Недостаток этого метода — кольца нужны меньшего диаметра. То есть, снова-таки, запасы воды будут меньше, зато нет необходимости копать новый колодец.
Поднимаем на поверхность грунт до тех пор, пока не появится достаточный дебет воды. Далее дно чистим, укладываем слой геотекстиля, заводим его края на стенки. Насыпаем щебень, выравниваем, на эту подушку устанавливаем собранные на поверхности кольца нужной высоты. Далее на дне устраиваем донный фильтр, как в обычном колодце.
Вот такая идея
Так как пластик легче воды, установленные ремонтные пластиковые кольца надо утяжелить. Для этой цели подойдет любой груз, контакт с которым для воды не страшен. В идеале — нержавеющие чурки, большие гравийные валуны. Этот груз можно будет убрать через 6-9 месяцев — за это время грунт «обожмет» кольца и они уже не поднимутся ни при каких условиях.
Этот способ углубления колодца более безопасен, но он не идеален. В результате получается, что вода будет находиться в пластиковой вставке. Она немного уже, но это лучше, чем ничего. Проходит все намного легче, чем при попытках добавить бетонные кольца. Их надо ставить сверху, и, при осадке уже существующих, непонятно как себя поведет вся колонна.
Как сделать глубже пластиковый колодец
Если колодец у вас пластиковый, он, обычно, небольшого диаметра и работать внутри сложно и неудобно. Если нужно сделать глубже его, пластиковую гильзу достают из ямы. Дальше придется вычищать упавший на дно щебень, которым был засыпан зазор между стенками котлована и гильзой. Дальше убирают донный фильтр, начинают вынимать грунт на нужную глубину. В дальнейшем, действия «внутри» не отличаются: убираем грунт до тех пор, пока количество поступающей воды не станет достаточным.
Полимерпесчаные кольца используются для канализации, сбора дождевой воды
На поверхности к готовому корпусу добавляется нужное количество пластиковых колец и все целиком устанавливается в шахту на подушку из щебня. Дальше действия уже известны: делаем донный фильтр, засыпаем между стенками гравий. В общем, не слишком сложно, не считая земельных работ.
Минус этого способа — если грунт сыпучий, этот фокус не удастся. Вынув пластиковую гильзу из колодца, вы лишите стенки опоры. Это может привести к полному или частичному осыпанию. В этом случае, возможно, более оправданно устройство скважины.
Советы по выбору и самостоятельному монтажу
Чтобы колодец прослужил длительный период времени, требуется:
- правильно подобрать устройство;
- соблюсти все правила монтажа конструкции.
Нюансы выбора
Чтобы правильно подобрать пластиковый колодец, необходимо учитывать следующие факторы:
- модель колодца;
- габаритные размеры устройства;
- материал изготовления.
Полимерные колодцы изготавливаются двух видов:
монолитные конструкции отличаются более высоким показателем прочности при давлении на стенки;
Готовый полимерный колодец для канализации
сборные конструкции, в основе которых располагаются полимерные кольца для колодца определенного диаметра.
Колодец из отдельных полимерпесчаных колец
При выборе колодца также рекомендуется учитывать габаритные параметры. Особенно этот вопрос актуален при использовании монолитной конструкции.
Габаритные размеры колодца определяются в зависимости от назначения устройства и параметров канализационной системы.
Полимерные колодцы при сооружении канализационной сети частного дома могут устанавливаться:
для проведения ревизии системы. Должны располагаться в местах соединения/разветвления отдельных магистралей трубопровода, в местах соединения труб разных диаметров, а также в местах образования больших перепадов уровня. Размеры смотрового колодца зависят от количества подводимых магистралей и удобства пользователя;
Колодцы для проведения ревизии мест соединения трубопровода
Смотровые колодцы могут быть оснащены патрубками на производстве. Такие конструкции требуют тщательного подбора по всем параметрам. Также выпускаются колодцы, в которых установка патрубков производится самостоятельно.
дренажные, в которых предварительно очищенные стоки утилизируются. Конструктивная особенность дренажных колодцев – это отсутствие дна, которое заменяется слоями песка, гравия и иных дренирующих материалов;
Колодец для утилизации очищенных канализационных стоков
накопительный колодец используется в качестве сборной емкости канализационных стоков. Такой колодец подлежит периодической очистке.
Колодец накопительный
При выборе размеров дренажного и накопительного колодцев основным параметром является ежесуточное количество стоков.
Существенное значение имеет и разновидность материала, из которого изготовлен колодец:
- поливинилхлоридные колодцы преимущественно используются при большом количестве в стоках агрессивных веществ. Изделия также отличаются минимальной горючестью;
- полиэтиленовые конструкции устанавливаются в холодном климате или при постоянном использовании в холодное время года. Колодцы способны компенсировать давление грунта при низком температурном режиме;
- полипропиленовые колодцы устанавливаются в районах с высокой плавучестью грунта. Конструкции могут выдерживать более высокие нагрузки на стенки, отличаются пластичностью и износоустойчивостью.
Правила монтажа
Инструкция по монтажу полимерного колодца практически не отличается от инструкции по установке колодцев, изготовленных из иных материалов:
- на подготовительном этапе необходимо выкопать котлован и подвести к нему траншеи для укладки канализационных труб. Ширина и длина котлована должны быть с каждой стороны на 15 – 20 см больше устанавливаемого колодца;
- дно котлована и подведенных траншей выравнивается и утрамбовывается. На дно укладываются песчаная и в случае необходимости гравийная подушки. При монтаже накопительной емкости своими руками дно котлована можно забетонировать. Это придаст резервуару дополнительную устойчивость;
Котлован для установки колодца
- устанавливается колодец и производится подключение канализационных труб;
Монтаж и подключение колодца
При монтаже сборной емкости каждое отдельное кольцо герметизируется битумной мастикой или специальным герметиком.
Как правильно смонтировать сборный полимерпесчаный колодец, смотрите на видео.
- производится обратная засыпка грунта. Перед выполнением засыпки емкость рекомендуется полностью заполнить водой. Это придаст дополнительную жесткость конструкции и позволит избежать деформации при засыпке;

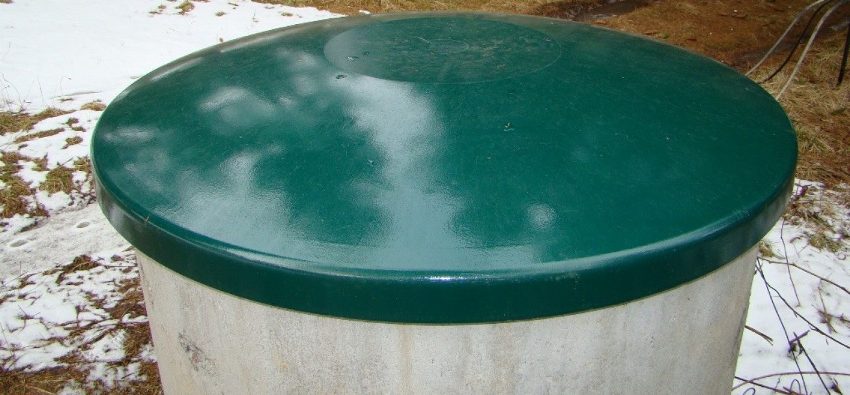

- устанавливается крышка. При желании колодец декорируется.
Закрытие и маскировка канализационного колодца
Использование полимерных колодцев значительно сокращает затраты на строительство канализационной системы. Полимерпесчаные конструкции практически не требуют дополнительного обслуживания.
Особенности проведения ремонтных и профилактических работ
Питьевые бетонные колодцы (даже при постоянной чистке) через 25-30 лет нуждаются в капитальном ремонте или замене. С появлением пластиковых колец ремонт стал менее проблемным. Речь пойдет о новом пластиковом колодце для питьевой воды на месте старого бетонного.
Признаками, указывающими на необходимость замены колодца из бетона, можно считать:
появление у воды неприятного запаха сырости или гнилости;
Распространенной проблемой из-за которой приходится ремонтировать колодец являются засоры
- наличие примеси глины (вода стала мутной);
- критическое падение уровня воды;
- значительное разрушение бетонных колец.

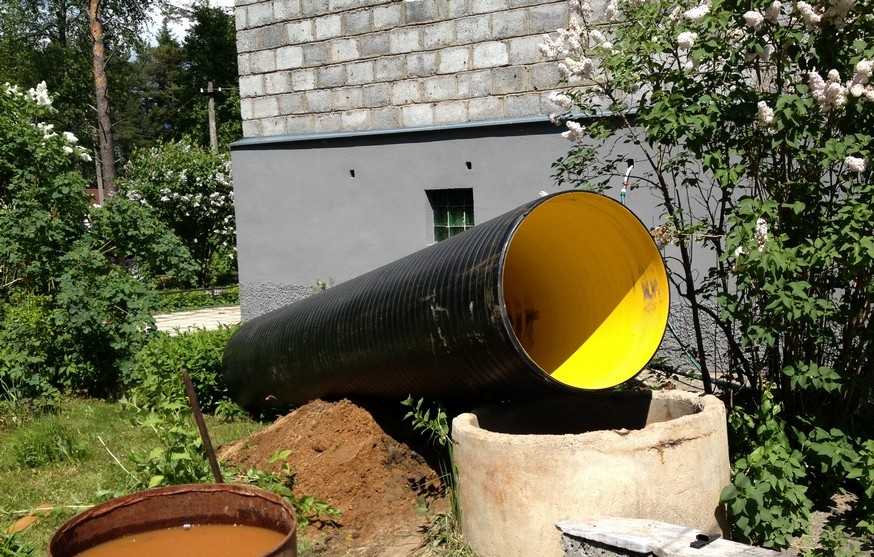

Выбирать кольца для ремонта нужно, придерживаясь требования, что они будут меньше бетонных на 10-15 см. Остающаяся бетонная шахта является определенной преградой для действия подвижных грунтов. Учитывая, что кольца из бетона продолжат разрушаться и, возможно, усугубят действие грунта, материал пластиковых колец для обновления колодца нужно выбирать прочный, износостойкий.
Собранная труба опускается внутрь бетонной, промежуток заполняется смесью из песка и гальки. При наличии интенсивных грунтовых вод и протеканий в старой конструкции места соединения колец желательно дополнительно загерметизировать с помощью силикона.
Лучше всего заниматься очисткой колодца в холодное время года: поздней осенью или зимой

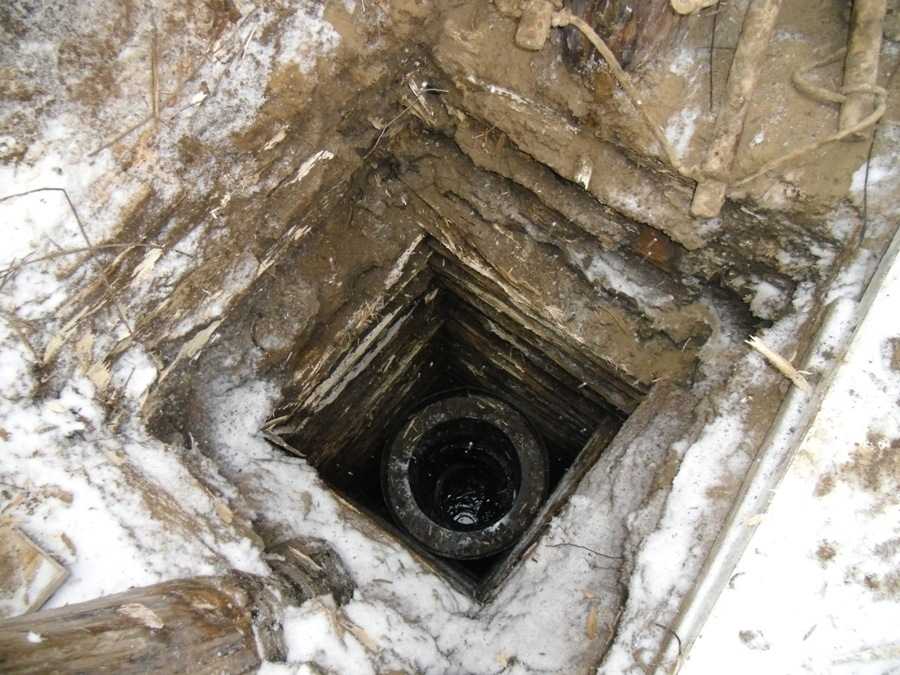

Сохранилось еще достаточное количество колодцев, где шахта выполнена при помощи кирпичной кладки. Она чаще всего имеет прямоугольную или квадратную форму. Такие конструкции обычно используются для телекоммуникационных сетей, поэтому они неглубокие.
Если размеры колодца позволяют, его можно отреставрировать с помощью пластиковых колец, следуя определенной последовательности выполнения работ:
- снять люк;
- разобрать верхний слой кладки;
- очистить колодец от обвалившегося мусора;
- смонтировать и опустить собранную из колец трубу (с учетом коммутационных каналов);
- засыпать пустоты между кирпичными стенами и трубой;
- установить соответствующим способом новый люк.
Возможен ремонт колодцев с использованием неразъемной конструкции. Основное ее преимущество в том, что она абсолютно герметична. Таким способом целесообразно ремонтировать неглубокие колодцы – до 500 см. Нижний край должен быть установлен на ровную поверхность. Принимая решение о ремонте или монтаже колодца с помощью цельной конструкции, нужно обязательно учитывать толщину трубы и сопоставлять ее с нагрузкой.
Поломки могут произойти в результате неквалифицированного технического обслуживания или из-за износа элементов колодца

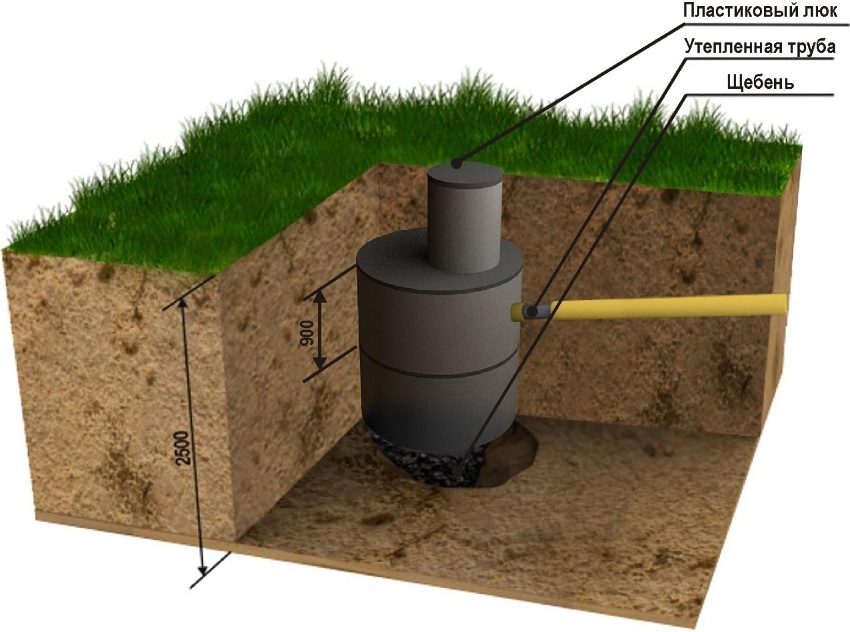

Как сделать колодец из полимерных колец
Для этого понадобится:
- Выбрать место.
- Выбрать глубину конструкции.
- Приобрести материал.
- Сделать сборку.
Детали для полимерпесчаного колодца
| Комплектация колодца | Характеристика деталей |
| Плита-основание | Днище колодца представляет собой круглую шайбу 110*3 см, имеющую кольцевой паз на лицевой стороне. Радиус паза соответствует 106 см, то есть, внешнему диаметру колец. |
| Кольцо стеновое | Цилиндрическое изделие высотой 20 см с внутренним диаметром 97 см, и толщиной стенок 4,5 мм. Имеет фигурные фальцы, позволяющие производить в процессе монтажа пазогребневые соединения. |
| Горловина | Этот элемент представляет собой усечённый конус высотой 14 см, имеющий в верхней части отверстие для люка диаметром 540 мм. |
| Люк | Люк с крышкой устанавливается на завершающем этапе, и служит для ограничения доступа в колодец, предотвращает попадание туда ливневых вод и посторонних предметов. |
Выбор места — важный процесс. От него зависит не только возможность быстро и просто подвести к канализационному колодцу трубы от дома, но еще и не дать возможности засорять грунтовые воды стоками.
Итак:
- Канализационный колодец из полимерных колец должен находится на расстоянии от строения не менее 8-10 м.
- Швы его при этом должны быть хорошо загерметизированы.
- Глубина может быть от 2 и до 5 м.
- Размер его при использовании не может превышать в диаметре 1 м.
Все работы по копке можно выполнить:
- Своими руками.
- При помощи специального оборудования.
https://youtube.com/watch?v=99WZrDTHCys
Рекомендации:
- Изначально выкапывается яма.
- Затем в нее опускается дно полимерного колодца.
- После дна устанавливаются колодезные кольца полимерные. Их количество зависит от глубины.
- Затем ставится конусное полимерное кольцо и на него одевается крышка.
Собранная конструкция из полимерных колец
- На этом сборка конструкции не заканчивается.
- Надо провести скрепление колец между собой.
- Для этого используют мастику и другие средства, которыми промазываются стыки.
- Гидроизоляция такого сооружения также проводится.
- Основным преимуществом конструкции из полимерных колец будет ее влагостойкость и не способность заражаться грибковыми заболеваниями, как железобетонные кольца.
На видео показан процесс сооружения канализационного колодца из полимерных колец.
Обустройство полимерного колодца
Внешнего обустройства конструкция не требует, так как она закрывается грунтом.
Особенности:
- К внутреннему обустройству можно отнести подключение труб для отвода стоковых воды в глубину грунта.
- Также надо подвести к канализационному колодцу трубы от строения.
- Его можно сделать переходным.
- В таком случае он будет выполнять функции перепадного и в нем станут оседать твердые отходы, а жидкие пойдут в другую камеру.
Проводить трубы нужно вовремя копки колодезной ямы, чтобы дать возможность подсоединить их правильно и герметично.
Почему важна гидроизоляция и герметичность
Под воздействием прилегающего грунта, его замерзания и оттаивания, смещения, колодцы из железобетонных колец или кирпича теряют герметичность. Образуются трещины, небольшие сдвиги колец.
Все эти места – отличный путь для проникновения вовнутрь грунтовых вод, либо сточных вод из колодца в грунт. Помимо этого, сам бетон или кирпич – это пористые материалы, частично пропускающие влагу своим телом.
Попадание грунтовых вод извне в систему подачи питьевой воды грозит постепенным загрязнением колодца до такой степени, что вода будет непригодна для питья. В отдельных случаях возможны и серьезные отравления, например, если поблизости применяются агрессивные удобрения, либо средства для борьбы с паразитами в грунтах.
В случае канализационных колодцев, попадание сточных вод в грунт также опасно: загрязнение почвы и грунтовых вод, отравление растений.
Насколько лучше пластиковый колодец по сравнению с бетонным изделием
Начнем с преимуществ, которыми отличаются канализационные колодцы из пластика от бетонных вариантов.
Они заключаются в следующем:
ПВХ колодцы
- небольшой вес. Он исключает необходимость в использовании специальной техники при транспортировке и монтаже колодцев, облегчает саму работу по их установке;
- высокие показатели герметичности – пластиковые изделия представляют собой цельные конструкции, не требуют герметизации стыков в отличие от бетонных элементов;
- хорошие показатели устойчивости к негативному воздействию сточных вод, которые со временем разрушают бетонную поверхность, но не поражают пластиковую;
- долговечность – срок службы пластиковых колодцев достигает 30 лет, что можно назвать хорошим показателем;
- полная комплектация – изделия с завода идут с люками, уплотнителями, лестницами и другими элементами, которыми должен быть оснащен канализационный колодец;
- разнообразие моделей – пластиковые колодцы отличаются не только размерами и объемом, но и формой, материалом изготовления.
Колодцы пластиковые универсальные
Из недостатков выделяют только высокую стоимость изделий. Например, полипропиленовые канализационные колодцы имеют цену от 65000 рублей. Указана стоимость изделия объемом 3 м3. Также к недостаткам относят статичность. Это значит, что колодцы выпускают в строго определенных размерах, изменить которые практически невозможно. Например, если нужно обустроить бетонный колодец на большой глубине, то просто используют больший колец. В случае с пластиковым колодцем единственное, что можно сделать – это нарастить горловину.
2 Как сделать Монтаж колодца из пластиковых колец?
В зависимости от состава грунтов (рыхлый он или плотный) сборные колодцы из пластиковых колец могут монтироваться двумя разными способами. Предположим, что соответствующие геологоразведовательные работы проведены и установлено место для будущего колодца.
Метод монтажа для рыхлого грунта:
- Монтажная яма выкапывается на глубину только одного кольца, и оно устанавливается туда. Затем поверх него монтируется ещё одно кольцо (стык обрабатывается герметиком);
- Сооружение подкапывается до тех пор, пока смонтированный сегмент не опустится под собственным весом;
- Дальше – устанавливается следующий сегмент;
- Работы ведутся по достижении водоносного слоя, а затем производится утрамбовывание дна и установка донного фильтра.
Метод для плотного грунта:
- Котлован сразу выкапывается до водоносного слоя и происходит подготовка дна, утрамбовывание и укладка слоя щебня;
- Труба из пластиковых колец собирается полностью, и только затем устанавливается в котлован (нужно следить за уровнем, можно выравнивать уже в яме, досыпая песок или гравий);
- После этого – устанавливается донный фильтр.
Основание в случае сухих грунтов должно быть песчаным, а в случае водонасыщенных – бетонным.
Одним из вариантов использования пластиковых колец может быть ремонт повреждённого уже возведённого колодца (к примеру, бетонного). Ремонт в данном случае, предполагает следующие действия:
- Анализируется состояние колодца, в котором будет производится ремонт, замеряется глубина шахты, удаляется бетонная арматура и откачивается вода (а также – мусор и остатки фильтрующего состава);
- После этого собирается труба из пластиковых колец нужной длинны;
- Труба устанавливается в старый колодец и между её стенками и станками бетонной конструкции зазоры заполняются гравием (это, собственно, и будет ремонт);
- Восстанавливается донный фильтр и монтируется верхний люк.
Данный ремонт, кроме того, может предполагать уже после установки необходимость ещё раз провести чистку колодца.
2.1 Советы при покупке
Поскольку пластиковые сегменты для колодцев с питьевой водой не производятся вне индустриальных мощностей – больше внимания следует уделить документации от производителя и целостности товара.
Убедитесь в том, что продавец имеет всю необходимую документацию
Обратите внимание на качество пластика, его структуру. Хороший пластик не будет царапаться, прогибаться или иметь пятнистую структуру
Это важный момент. Если пластик в одном месте светлее, а в другом темнее, значит с его плотностью будут проблемы.
Как уже упоминалось, несмотря на лёгкость транспортировки и монтирования, пластиковые кольца для большинства типов колодца могут быть легко повреждены неосторожным обращением. При этом, наличие такого повреждения, в отличии от бетонного аналога – нельзя замазать раствором.
Несколько рекомендации по выбору полимерных колец для колодцев
Перед тем как выбрать и приобрести тот или иной вариант пластиковых колец, следует учесть некоторые рекомендации:
Если выбор уже сделан в пользу определенной модели полимерных колец, то перед их приобретением следует самостоятельно просчитать требуемую глубину колодца, котлована под его сборку, необходимое количество изделий для постройки шахты колодца, их размеры, толщину их стенок, а также другие параметры как колец, так и доборных элементов. Лучше всего составить проект, в который и будут внесены все необходимые величины.
Например, для камеры септика расчет ведется от количества проживающих в доме и от оснащения его сантехническими устройствами. Может приниматься в расчет и просто объем накопительной емкости, необходимой, скажем, для хранения запасов воды для различных нужд.
Кстати, если отталкиваться в расчетах приходится от уже известного (рассчитанного) объема накопительного колодца или камеры септика, то можно воспользоваться следующим онлайн-калькулятором:
Калькулятор расчета рабочей высоты камеры септика и количества колец для ее возведения
Все просто: подставляются известные значения – и получается результат. Важный нюанс лишь в том, что просчитывать приходится именно рабочую высоту колодца, то есть до той высоты, где в шахту входит подающая труба или патрубок перелива в следующую камеру.
Над этой точкой до поверхности земли могут быть такие же кольца в небольшом количестве либо конический переход к горловине с люком.
- Если позволяют финансы, то лучше всего остановить выбор на двухслойных гофрированных трубах из ПНД. Они обеспечат абсолютную герметичность конструкции, так как она имеет стык только с донной частью. Подойдет этот вариант пластикового изделия и в качестве вкладки при ремонте бетонного колодца.
- При герметизации стыков колец (если там не предусмотрены штатные уплотнения) следует использовать влагостойкие герметики или качественную сварку. Иначе через зазоры, которые могут со временем образоваться на швах, в шахту будут проникать грунтовые воды, несущие массу загрязнений, что неизбежно приведет к необходимости чистки и дезинфекции колодца. А это – очень хлопотное дело.
Приобретаемые пластиковые изделия должны иметь сертификаты соответствия всем санитарным и технологическим нормам
Особенно важно проверить документы при покупке колец или трубы для обустройства колодца для питьевой воды. При проведении монтажных работ крайне необходимо с высочайшей строгостью соблюдать правила техники безопасности
Даже если колодец будет неглубоким, всего полтора ÷ два метра, кольца, прежде чем подавать их принимающему мастеру, находящемуся в котловане, необходимо привязывать к устойчивой неподвижной опоре прочной веревкой. Это нехитрое приспособление поможет предотвратить травмы, так как будет осуществляться страховка оставшимися наверху работниками
Даже нетяжелый предмет, упавший на голову сверху, может причинить немало неприятностей. А вес некоторых полимер-песчаных колец доходит и до 50 ÷ 60 килограмм!
Это нехитрое приспособление поможет предотвратить травмы, так как будет осуществляться страховка оставшимися наверху работниками. Даже нетяжелый предмет, упавший на голову сверху, может причинить немало неприятностей. А вес некоторых полимер-песчаных колец доходит и до 50 ÷ 60 килограмм!
Где устанавливают полимерные люки?
Установка полимерных люков осуществляется в:
- крышки из железобетона в сборных конструкциях колодцев;
- крышки на колодцах подземных систем водо-, тепло- и газоснабжения, в том числе используются полимерные канализационные люки;
- пешеходных зонах — тротуары и дороги, где размещены точки вывода коммуникаций.
Полимерные люки имеют специальную маркировку, которая определяет рекомендованное направление использования, поэтому выбор подходящего сделать достаточно просто
При покупке обратите внимание на следующие аббревиатуры на лицевой поверхности изделия:
- Г и ПГ — предназначены для подземной и наземной защиты пожарного гидранта;
- В — используются в водопроводных магистралях;
- Д — это дождевые канализационные люки (ливневки);
- К — применяют для защиты колодцев канализационных конструкций производственного и бытового направления;
- ТС — это люки для обустройства линии теплосети;
- ГС и МГ — устанавливают в сетях магистралях газопровода;
- МТС, Т и ГТС — разработаны специально для защиты телефонных коммуникаций, размещенных под землей.
Одинарная крышка из дерева
Такую крышку сделать своими руками не сложно, а при правильной обработке древесины, изделие может прослужить довольно долго.
Деревянная крышка изготавливается из досок толщиной два сантиметра, с перекладинами из брусков. В качестве сырья отлично подойдет береза или липа.
Не обойтись без герметика для швов и лакокрасочных материалов. Также лучше заранее запастись россыпью гвоздей и ручками из дерева или металла.
Для большей прочности на обратную сторону крышки набивается диагональная перекладина. Дальше крышку лучше зашлифовать и обрезать лишнее при необходимости.
При этом швы заделываются герметиком для дерева, он поможет при деформациях древесины сохранить изделие целым. Другой способ – перекрыть швы с обратной стороны тонкими рейками.
Видео:
После просыхания герметика, наносится слой краски на масляной основе. Чаще такие крышки не крепятся к колодцу, хотя возможны варианты.
Последним штрихом является присоединение ручек для удобства. Если понадобиться открыть люк, то заслонка просто отодвигает в сторону.
Что можно сделать самому
Крышка на колодец, расположенный на своем приусадебном участке, может быть сделана своими руками, но это узкое применение отдельно взятого элемента колодца и материалов, имеющихся в наличии. Крышки на канализационные люки приобретаются заводского производства даже для индивидуального использования.
Крышка люка соответствует окраске газона
Итак:
- Любые канализационные люки из пластика взаимозаменяемы, и их можно установить самостоятельно на своем участке.
- Современная полимерная крышка может устанавливаться в металлический корпус.
- Водонепроницаемый материал способен выдерживать достаточные нагрузки, а разноцветные краски придают крышке эстетический вид.
- Внутренняя сторона пластиковых крышек усиливаются ребрами жесткости.
- Им присущи приемлемая цена и облегченный вес.
- Они удобны в монтаже и демонтаже.
Тип конструкции определяется местом его использования, но во всех случаях пластмассовому люку принадлежат весомые преимущественные характеристики, которые позволили им приобрести широкую популярность у потенциальных потребителей.
Требования к размещению пластикового колодца для водоснабжения
Обустройство пластикового колодца, как и любой другой проект, следует начинать с планирования. Если колодец будет питьевой, обязательно нужно знать, на какой глубине находится водяной пласт и в каком месте он более всего приближен к поверхности. Это сэкономит физические и материальные затраты на устройство и сделает более удобным пользование колодцем в будущем.
Статья по теме:
Дать такие сведения может только гидрогеодезия участка. Организаций, имеющих лицензию на проведение таких работ, достаточно. Заказ выполняется в течение трех дней (с учетом составления акта-отчета).
Помимо сведений о ближайшей глубине водяного пласта, такие работы еще дадут информацию о качестве грунта. В зависимости от результатов можно будет выбирать место подготовки шахты и способ монтажа.
Перед тем как обустраивать колодец, нужно тщательно все спланировать
Размеры пластиковых труб большого диаметра для колодца с питьевой водой выбираются с учетом того, что минимум на 50 см они должны быть выше поверхности участка. Это исключит попадание в колодец дождевой и талой воды. Для устройств других видов это условие необязательно, так как в их конструкцию входит закрывающий люк.
Требования к размещению пластикового колодца для канализации
Определяя место для канализационного колодца, нужно знать, не проложены ли близко другие коммуникации, чтобы не повредить их во время подготовки шахты. Необходимо удалить колодец от растущих деревьев как минимум на два метра. Элементы системы канализации должны быть проложены на расстоянии 1,5 м от труб водоснабжения.
Канализационный колодец должен находиться не далее 10 метров от выхода сточных потоков и удален от здания не менее чем на 3 метра. Лучше купить пластиковые кольца для колодца канализационного назначения диаметром не менее 900 мм. Такой размер сделает его доступным для ремонтных и ревизионных работ.
Вне зависимости от назначения, частного или общественного пользования, устройство канализационных колодцев обязано выполняться по определенным правилам и требованиям
Преимущества и недостатки
Применение изделий из пластмассы имеет свои плюсы:
- устойчивы к коррозии;
- обеспечивают герметичность и надёжную прочность соединений;
- хорошо переносят вибрацию, механические нагрузки и смещение;
- пластичность материала позволяет устанавливать конструкции под проезжей частью, так как кольца не деформируются и не смещаются;
- установка пластиковых элементов не требует определённых погодных условий, им не страшен мороз и высокий уровень грунтовых вод;
- на герметичность не влияют неблагоприятные условия, например, заморозки, и возможная усадка;
- легкий монтаж подразумевает возможность любого дизайнерского решения, так как кольца можно разрезать и сваривать;
- при установке не требуется тяжёлая техника, что удешевляет их установку;
- появляется возможность герметичного вхождения других элементов: кабелей и трубопроводов;
- в полимерных стенках нет пор, в которых бы развивались микроорганизмы.
Недостатки изделий из полимера:
- дорогая технология сварки;
- для установки монолитных колец с большими габаритами требуется техника;
- не переносят падения и механических ударов в стенки;
- во время паводка незакреплённые кольца всплывают.
Альтернативой могут служить гофрированные трубы.
Как самостоятельно собрать питьевой колодец из ПВХ
Пластиковые кольца устанавливают в заранее подготовленный котлован. Диаметр выкопанной ямы должен превышать диаметр устанавливаемых колец на 15-20 см. Дно колодца устилают геотекстилем, чтобы исключить заиливание. Сверху засыпается щебень, выполняющий роль фильтра для поступающей в колодец воды.
Порядок дальнейшей работы следующий.
- Собрать корпус нужной высоты. При соединении отдельных секций стыки промазать герметиком. Подойдут и цельные трубы подходящей длины. Их максимальный размер — 12 метров.
- Опустить конструкцию в яму.
- Пространство между пластиком и грунтом заполнить щебнем.
- Установить донный фильтр.
- Подключить отводящие патрубки (при необходимости).
- Установить крышку с люком.
Размеры пластиковых колец для колодца и цены
Стандартные размеры колец:
- диаметр — 800-1500 мм;
- высота — 500-1000 мм;
- толщина стенок — 50 мм.
Стоимость:
- Кольцо без дна Ø 1000 мм, высота 500 мм — 2500 руб.
- Конусный переход с люком — 2000 руб.
- Днище — 1600 руб.
- Колодец сборный, комплект — 17160 руб.
- Цельнолитая конструкция с крышкой — 28600 руб.
Выбор диаметра
Чтобы правильно выбрать диаметр колодца, необходимо определиться с назначением сооружения и условиями эксплуатации. Размеры камеры должны обеспечивать свободный доступ к оборудованию для проведения планового обслуживания или производства ремонтных работ.
В соответствие с нормами колодцы должны иметь следующий диаметр:
- обслуживаемые — минимум 1000 мм (водопровод, коммуникации, питьевые источники);
- инспекционные — 315-600 мм (канализация, дренаж);
- накопительные емкости — 400-1500 мм (ливнестоки).
Составные части для колодца.
Высота
То есть требуемая глубина размещения конструкции должна быть кратна размерам колец, при этом:
- Кинета с лотковой частью имеет высоту 400-600 мм.
- Плоское днище — 400 мм.
- Стандартный размер шахты — 1000 мм.
- Глубину можно регулировать доборными кольцами (500 мм) или телескопическим удлинителем.
- Конусная горловина — 560 мм.
- Бетонное разгрузочное покрытие с люком — 604 мм.
