Отопительная печь Бубафоня: 5 конструктивных элементов

Печь длительного горения своими руками: схема и пошаговая инструкция

Наиболее распространённые материалы для изготовления печей длительного горения — металл и кирпич.

Изготовление печи «бубафоня» из газового баллона

Для самостоятельного изготовления печи «бубафоня» лучше всего подойдёт использованный газовый баллон объёмом 50 л. Порядок выполнения работ следующий:

1. Срезать верхнюю часть баллона на месте закругления корпуса с помощью болгарки. Этот фрагмент послужит крышкой в будущей конструкции.

   Верхнюю часть баллона удобно использовать в качестве крышки печи

2. К верхнему краю (на месте среза будущей крышки) приварить металлическую полосу. Такой бортик не даст крышке съезжать.
3. Далее необходимо изготовить прижимной поршень, благодаря которому топочный материал будет придавливаться во время горения. Из толстого стального листа вырезать круг диаметром немного меньше корпуса. Круг должен свободно опускаться внутрь баллона. Зазор между стенкой корпуса и кругом должен быть шириной 8–10 мм.
4. В середине круга просверлить отверстие диаметром 100 мм. Удобно это сделать, используя корончатое сверло.
5. Взять трубу с аналогичным диаметром и приварить один её конец к середине круга. В результате получится деталь с общим отверстием.
6. Затем к тыльной стороне круга приварить четыре отрезка швеллера в крестообразном порядке. Они образуют своеобразные каналы, по которым в топочную камеру будет поступать воздух.

   Вместо швеллеров на поршне можно использовать уголки

7. Приварить рукоятки и подставки.
8. Зачистить острые и выступающие фрагменты сварки напильником или болгаркой.

Видео: как сделать печь «бубафоня» из газового баллона

Изготовление печи длительного горения из кирпича

Безусловно, в сравнении с самодельной металлической конструкцией кирпичная печь смотрится более выигрышно. Однако её самостоятельное изготовление — процесс трудоёмкий, требующий определённых навыков и времени.

Над топочной камерой предусмотрена варочная панель для приготовления пищи

Подготовка фундамента

Поскольку кирпичная кладка довольно массивна, для печи обязательно нужен прочный фундамент. Глубина фундамента должна обеспечивать устойчивость конструкции. Подготовка фундамента происходит следующим образом:

1. Сначала необходимо выкопать небольшой котлован глубиной 30 см. Его ширина и длина должна быть на 10 см больше предполагаемых габаритов печи.
2. Дно ямы разровнять и покрыть рубероидом либо другим изолирующим материалом.
3. Сверху насыпать слой песка толщиной 10 см, который необходимо утрамбовать.
4. Сверху песчаной подушки насыпать слой мелкого гравия аналогичной толщины.
5. Для надёжности основания его можно армировать металлической решёткой. Для этого используют арматурные прутья, соединённые между собой проволокой. Ширина ячеек решётки должна составлять не более 10 см. Толщина прутьев подбирается в пределах от 8 до 12 мм.
6. Уложить решётку в котлован так, чтобы она не касалась дна. Для этого под металлический каркас подложить обломки кирпичей.
7. Залить бетонную смесь марки М-200 или М-250. Бетон должен полностью покрыть металлический каркас.

Для надёжности фундамент можно армировать металлической решёткой

Порядовка кирпичной кладки

Через несколько дней, когда основание затвердеет, можно приступать к кирпичной кладке печи длительного горения. Прежде чем начинать строительные работы, необходимо замочить кирпич на сутки в воде. Это необходимо сделать, чтобы уложенный в ряды кирпич не вытягивал влагу из смеси. Кирпичи следует укладывать следующим образом:

1. Первый и второй ряд необходимо выложить сплошными слоями.
2. На втором ряду будет установлен зольник, поэтому нужно предусмотреть место для дверцы.
3. На пятом ряду над дверцей устанавливается перекрытие. Впоследствии в него будет установлен короб сушильной камеры.
4. Шестой и седьмой ряд предназначены для размещения колосниковой решётки и установки дверцы в топочную камеру.
5. С восьмого по десятый ряд будет размещена топка. Во время кладки топочной камеры необходимо использовать огнестойкий материал — шамотный кирпич. В качестве склеивающего вещества для кладки использовать смеси, основанные на глине. В продажу поступают готовые смеси, предназначенные для кладки печей.
6. Одиннадцатый ряд выполняет функцию потолка топочной камеры и формирует область для дымохода. Сверху этого ряда необходимо уложить стальную арматуру и залить её цементной смесью.
7. На двенадцатом ряду формируется место для варочной панели.
8. Начиная с тринадцатого — четырнадцатого ряда закладываются ряды для дымохода. Его высота изготавливается по индивидуальным проектам, поэтому количество рядов можно увеличивать в несколько раз.

Порядок укладки кирпичей для печи длительного горения с варочной панелью

Эксплуатация печи Бубафоня

Основные моменты, на которые следует обратить внимание перед установкой печки бубафони:

если вы планируете установить печь бубафоню на опилках, в помещении следует организовать отличную вентиляцию. При этом необходимо помнить, что оборудование остывает очень быстро

Соответственно, рекомендуется обложить печь кирпичом или обработать ее поверхность глиняным раствором; важно учитывать тот факт, что печь способна нагреваться до значительных температур. Поэтому важно тщательно подобрать место, где будет расположена Бубафоня; дымоход такой конструкции должен быть разборным

Это упростит очищение детали

Если же не обратить внимания на данный момент, то уход за бубофоней усложнится, что может негативно сказаться на тяге

Это упростит очищение детали. Если же не обратить внимания на данный момент, то уход за бубофоней усложнится, что может негативно сказаться на тяге.

Поскольку эта печь относится к конструкциям долгого горения, для ее использования подойдет практически любое твердое топливо.

Однако, необходимо помнить, что сырье влияет на длительность автономной работы котла и его КПД.

В качестве топлива могут применяться:

• Уголь. В данном случае автономная работа наблюдается в течение 50-60 часов. У такого топлива есть существенный недостаток – образование большого количества сажи. Из-за этого придется регулярно чистить топку и дымоход.
• Опилки часто используются при эксплуатации бубафони. В таком случае необходимо добавить 25-30% процентов дров и позаботиться о большей тяге.
• Наиболее оптимальный вариант для бубафони – это дрова. В процессе их сгорания сажи практически нет. Благодаря длительному тлению выделяется много газа. Главное – проследить за тем, чтобы древесина была сухой.

Заправленную древесным топливом печь разжечь достаточно просто: нужно плеснуть в воздуховод немного горючей жидкости, а затем бросить туда спичку или горящую бумагу.

Но в случае заправки углем такой способ не даст никакого результата.

В такой ситуации применяют чуть более сложную технологию:

1. Уголь засыпают до начала загрузочного проёма, далее на 2/3 высоты проёма поверх угля накладывают мелко наколотую сухую древесину.
2. Древесное топливо поджигают и закрывают дверцу.
3. Когда древесина превратится в пылающие угли, необходимо открыть дверцу и добавить угля, доведя его уровень до верха загрузочного проёма. Заслонку в воздуховоде при этом полностью открывают.
4. Через 30–60 мин, когда печь начнёт раскаляться (все это время за ней необходимо наблюдать), заслонку в воздуховоде нужно перевести в рабочий режим.

Тепловой агрегат нуждается в повышенном внимании только в первый период после начала эксплуатации. Это необходимо, чтобы понять все особенности именно конкретной печи.

Для этого:

• После запуска нужно сжечь несколько закладок топлива различной влажности, чтобы определить время полного сгорания. Но также можно получить информацию о потребном его количестве при различных режимах горения. Дымоход лучше сделать разборным для облегчения его чистки.
• В помещении с печью должен быть огнетушитель и ящик с песком.
• Нужно регулярно осматривать печь на предмет выявления прогаров и утечек продуктов горения.

Мероприятия по уходу за таким тепловым агрегатом заключаются в следующем:

1. В период интенсивной эксплуатации нужно еженедельно сливать конденсат из сборника.
2. Перед началом отопительного периода следует очистить дымоход от сажи.
3. Не использовать в качестве топлива отходы фанеры, ДСП и прочих материалов с применением синтетических связующих.

Изготовление своими руками

Чтобы изготовить печь длительного горения бубафоня своими руками, чертежи должны быть составлены правильно, также необходимо выполнить расчёты, подобрать материалы и соблюсти все этапы процесса. Только в этом случае можно смастерить по-настоящему полезное устройство, которое будет долго работать и хорошо обогревать помещение.

Расчёты и составление чертежа

Прежде чем приступить к изготовлению отопительного устройства, необходимо составить его чертеж. Бубафоня также предусматривает необходимость проведения расчётов различных параметров.

Во время конструирования устройства следует брать во внимание следующие величины:

1. Отношение внутреннего диаметра корпуса к его высоте. Минимально допустимое соотношение этих параметров составляет 3:1, а максимальное — 5:1. При этом диаметр должен находиться в пределах от 30 до 80 см.
2. Толщина стенок. От этого показателя зависит не только теплоотдача, но и продолжительность работы устройства. Лучше всего стараться найти или купить корпус из стали толщиной от 4 до 5 мм.
3. Параметры прижимающего блина поршня. При проведении расчётов определяют диаметр блина, зазор между внутренней частью корпуса и поршнем, а также высоту прижимающих рёбер.
4. Толщина блинов. Этот приблизительный параметр выбирается по данным из специальной таблицы. Для его определения учитывают только внутренний диаметр печи. При этом искомое значение может быть в пределах от 2,5 до 10 мм.
5. Минимальная площадь дымохода. Её определяют исходя из выбранного вида топлива и его максимального энерговыделения.
6. Диаметр воздухозаборника. Вычисления этого параметра проводят с учётом размеров используемой трубы для дымохода.

https://youtube.com/watch?v=LAoO-JOW1uw

Необходимые материалы и инструменты

Чтобы упростить процесс сборки конструкции, необходимо тщательно подготовить рабочее место и собрать все необходимые инструменты.

Необходимые материалы и инструменты:

• газовый баллон;
• заготовки для опоры;
• обрезки арматуры для переносных ручек;
• стальной лист;
• 2 металлические трубы длиной 150 мм (диаметры 100 мм и 150 мм);
• швеллер;
• огнеупорный кирпич;
• бетон;
• щебень;
• мастерок;
• тиски;
• молоток;
• лопата;
• рулетка;
• карандаш или маркер;
• строительный уровень и отвес;
• сварочный аппарат;
• болгарка.

Сборка конструкции

Сборку пиролизной печи начинают после того, как были завершены все подготовительные мероприятия. Работу следует выполнять максимально аккуратно, соблюдая предусмотренные правила безопасности.

Последовательность сборки:

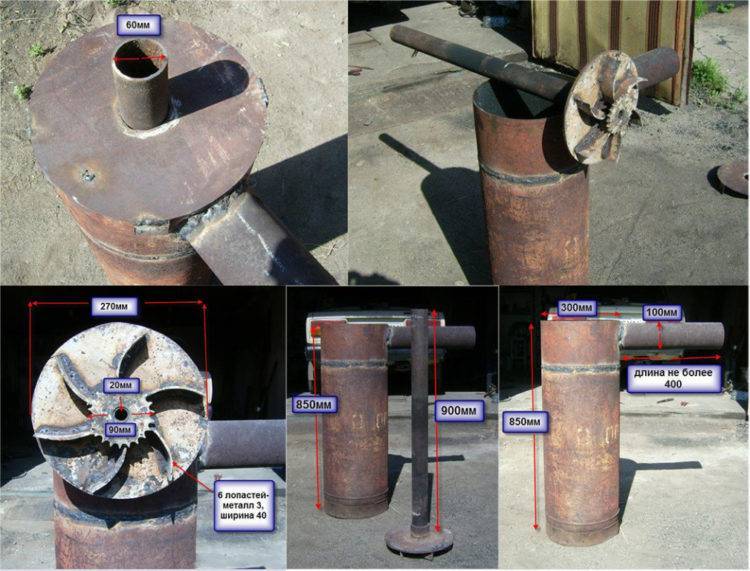

1. В верхней части газового баллона делают ровный срез.
2. Отсоединившуюся часть откладывают в сторону, так как она будет использоваться для изготовления крышки.
3. К нижней части корпуса будущего отопительного устройства прикрепляют опору (3 или 4 металлические ножки). Эту работу выполняют при помощи сварочного аппарата.
4. Отвесом проверяют правильность присоединения опоры.
5. На следующем этапе сборки изготавливают поршень. Для него из листа стали вырезают круг, размер которого должен быть на несколько сантиметров меньше внутреннего диаметра корпуса.
6. В середине стальной заготовки вырезают отверстие для воздуховода.
7. После этого к кругу приваривают металлическую трубу.
8. Швеллер разрезают на 5 или 6 частей.
9. Полученные заготовки приваривают к нижней части стальной основы поршня.
10. Затем создают крышку для бубафони из отрезанной верхушки газового баллона.
11. В центре вырезают отверстие для трубы воздуховода.
12. К краям крышки приваривают отрезки арматуры, формируя удобные ручки.
13. В верхней части бубафони вырезают отверстие под дымоход.
14. После этого берут трубу необходимой длины и аккуратно приваривают к печи.

Укладка фундамента

Как только завершена сборка конструкции пиролизной печки, необходимо начать работы по обустройству фундамента. Первым делом следует выбрать наиболее подходящее место для расположения устройства. Лучшим вариантом будет установка в углу помещения. При этом расстояние от двух стен должно быть не менее 1 метра.

Процесс укладки фундамента:

В выбранном месте выкапывают квадратную яму глубиной от 20 до 30 см. Её ширина должна быть около полутора метров.
На дно кладут щебень, разравнивают верхний слой и тщательно утрамбовывают.
После этого заливают бетонный раствор

Важно, чтобы верхушка этого слоя совпадала с уровнем пола.
С помощью строительного уровня и мастерка идеально выравнивают поверхность.
Бетон оставляют на 24 часа.
После того как верхний слой высох, его ещё раз проверяют строительным уровнем и зачищают видимые дефекты, а также неровности.
На основу фундамента кладут не менее 3 рядов огнеупорного кирпича.

Как увеличить КПД печи?

Профильный лист вокруг корпуса котла увеличит конвекционные потоки

Одним из недостатков самодельной печи Бубафоня является низкий КПД, который можно увеличить следующим способом:

С внешней части корпуса монтируется профильный лист, который плотно прилегает к корпусу. Таким образом, во время горения образуются конвективные потоки. Холодный воздух втягивается через нижнюю часть «волн» профильного листа и нагревается по мере прохождения вдоль корпуса, поднимается наверх и выходит уже разогретым через верхнюю часть «волн» профильного листа.

Важно! Для продления срока службы отопительного прибора не следует вынимать всю золу со дна печи (точно такая же рекомендация касается печи Булерьян, горение в которой не должно происходить на конвективных трубах). Топливо должно гореть на золе, а не на металле

Это позволит избежать преждевременного прогорания дна.

Пошаговая технология изготовления

Существуют разные типы конструкций: из бочки, из металлического листа. Но проще всего сделать ее из пустого газового баллона. Его стандартизированные размеры помогут упростить расчеты. Поэтому ниже представлена пошаговая инструкция для изготовления самодельной бубафони из газового баллона.

Перед работой из баллона нужно выгнать остатки газа, чтобы он не взорвался при резке. Для этого необходимо слить конденсат, наполнить емкость до краев водой и опять слить ее

Некоторые изобретатели предлагают обжечь баллон на костре в открытом поле, но такой метод куда более опасен.
Верхнюю часть корпуса срезать пилой-болгаркой.
В получившейся крышке просверлить отверстие для воздуховодной трубы.
Найти диск подходящих размеров (важно учитывать как диаметр, так и толщину). В центре просверлить отверстие для трубы, а затем с помощью сварки прикрепить сам воздуховод.
К верхнему краю трубы приделать заслонку

Она должна плотно прилегать к срезу, но при этом свободно двигаться, чтобы можно было регулировать интенсивность горения.
В качестве швеллеров можно использовать полосы металла или уголки. Для печи стандартных размеров достаточно шести полосок.
Если необходимо отопить большое помещение, можно установить водяной контур. Он представляет собой дополнительный металлический кожух с водой, который соединяют с системой труб и отопительных батарей. Водообмен осуществляется при помощи циркуляционного насоса.
Завершающий штрих – дымоход. Располагать трубу следует на боковой стенке баллона в верхней части корпуса. Лучше делать как можно меньше изгибов. Кроме того, следует отдавать предпочтение разборным конструкциям: дымоотвод будет гораздо легче прочищать.

Описание

Печи для дома длительного горения становятся с каждым годом все более популярными. Это обусловлено тем, что твердотопливные котлы стандартного типа неэкономичны в использовании. Кислород беспрепятственно проникает в камеру горения, топливо быстро перегорает, а за топкой приходится постоянно следить. Для дачного домика такая конструкция подходит, а вот для капитального — нет. На смену котлу старого типа приходит современная печь, где топливо не сгорает, а тлеет. Модели применяют не только для отопления частных домов. Простые конструкции прекрасно подходят для обогрева:

• складских помещений;
• саун и бань;
• дачных домов.

По-другому печка длительного горения называется газогенераторной или пиролизной. Она имеет массу преимуществ перед аналогами. Отопительная печь работает в двух режимах:

• горения;
• тления (экономичный режим).

Принцип работы

Печь медленного горения состоит из двух камер. Загрузка дров происходит 1-2 раза в сутки. Принцип работы состоит в процессе газогенерации, что означает — тление. В первом отсеке медленно сжигается топливо, вырабатывая пиролизный газ, который поднимается во вторую камеру и сгорает. Тепло распределяется равномерно, медленно, а корпус печки остается теплым.

В основе отопительного оборудования лежит регулирующий клапан, который перекрывает доступ кислорода в процессе горения, чтобы дать «зеленый свет» тлению. В процессе начнется выделение газов:

• угарного;
• метана;
• водорода.

Попадая во вторую камеру, газ воспламеняется и выделяет тепло. Так работают печи для дома на дровах длительного горения. Изготавливаются такие устройства из различных металлов и сплавов, а самыми качественными являются чугунные изделия. Срок их службы оценивается в 50-70 лет.

Печь с варочной панелью

Организовать отопительный процесс для деревянного дома на основе печи на дровах продолжительного горения возможно, при этом заранее предусматривают место под оборудование

Важно предусмотреть основные правила установки в целях предотвращения пожара:

• Печь должна устанавливаться вдали от стен, предварительно производим их отделку материалом, препятствующим нагреванию.
• Даже если конструкция имеет ножки, покрываем пол пожаробезопасным материалом.
• Вблизи печи запрещено устанавливать легковоспламеняющиеся предметы.

Пиролизный процесс внутри печи на твердом топливе происходит при температуре в 600 градусов.

Отопительные печи длительного горения устанавливают даже в неотапливаемых помещениях. Приехав зимой на дачу, вы быстро обогреете помещение до комфортной температуры, не расходуя большое количество топлива. На это уйдет не более получаса.

Преимущества и недостатки

Дровяные печи длительного горения имеют массу преимуществ, именно поэтому они быстро завоевали рынок. Однако и о минусах не следует забывать. Выбор печи напрямую зависит от возможности установить оборудование и смириться с нюансами эксплуатации. Преимущества таковы:

• высокий КПД печи долгого горения достигает 85%;
• широкий выбор моделей, их компактный размер;
• печки данного типа являются экономичными, топливо расходуется медленно;
• возможность совмещения твёрдого и жидкого видов топлива;
• простота переключения режимов, управления механизмом.

Недостатки помогут перед выбором удостовериться в том, что в вашем доме можно установить подобное оборудование, а процесс эксплуатации не станет проблематичным:

• дымоход для подобной печки необходимо заранее предусмотреть, изогнутые трубы для нее не подходят;
• готовые модели предназначены для одного вида топлива, они не универсальны;
• дымоход такой печки придется часто чистить, поскольку процесс тления предполагает выброс большого числа продуктов сгорания.

Отметим, что экономичный режим тления можно запустить только после прогрева дома до оптимальной температуры. Тем, кто хочет установить данный отопительный прибор дома, придется выбрать готовую модель из тех, что представлены на рынке. Однако некоторые «самоделки» настолько хорошо выполнены, что могут посоревноваться в экономичности с заводскими печами.

Внутреннее устройство печи

Поговорим о том, как сделать печь длительного горения своими руками. При наличии на руках схемы и необходимых материалов, каждый сумеет собрать отопительное оборудование.

Схема работы и чертеж

Отличительной чертой печи Бубафоня или, как ее еще называют, печь-поршень, является ее форма — длинный вертикальный цилиндр, процесс горения в котором происходит не снизу, как в традиционной печи, а сверху.

Чертеж Бубафони скачать.

На чертеже видно, что внутри корпуса находится поршень, состоящий из шатуна и приваренного к нему металлического круга, попросту называемого «блином». На этом круге-блине есть ребра, ориентированные вниз. Если рассмотреть конструкцию в разрезе, то выглядеть схема работы будет так:

1. По контуру отверстия, находящегося вверху цилиндрической емкости, присоединен дымоход. Он может быть цельным или сборным, когда в дымоотвод вставляется длинная труба для выхода дыма за пределы помещения.
2. В цилиндр плотно загружают дрова до линии дымохода и поджигают.
3. Сверху вставляют поршень и закрывают печь крышкой.
4. Дрова начинают гореть сразу под кругом. Хороший процесс горения обеспечивает воздух, поступающий через сквозную трубу-шатун. Свидетельством того, что все выполнено правильно, являются языки пламени, проникающие в камеру сгорания через зазор между стенками печи и «блином». Здесь же происходит и дожиг выделяющихся пиролизных газов.
5. По мере сгорания топливной закладки поршень опускается, но не на самое дно, благодаря наличию ограничительных 10 см ребер на круге. Пик горения приходится на тот момент, когда поршень опускается на 1/3 высоты камеры и своим весом хорошо уплотняет топливо.

Внимание: Когда блин находится в самой нижней точке, поршень не должен возвышаться над крышкой больше, чем на 2-3 см

Это соотношение очень важно потому, что если шатун очень длинный, то при разжигании топлива, когда дымоход еще не успел прогреться, весь дым пойдет в помещение

Бубафоня с водяным контуром

В настоящее время создано очень много различных вариантов печей, большую популярность завоевали самодельные печи.

Бубафоня с водяным контуром – это популярная печь длительного горения, которая поможет согреться в мороз и стужу.

Такая печь не предполагает современную электронику, но тем не менее она приятно впечатляет своей эффективностью.

Топливо для печи бубафоня: дрова и щепа.

Такое топливо будет доступно для всех.

После активного применения данной печи, кроме перечисленных вариантов топлива в печь стали добавлять и другие материалы, например, ветки, опилки и т.п.

Первая такая печь была изобретена с помощью железной бочки, объём которой составил 200 литров. После всего одной закладки дров такая печь горела более 24 часов.

Печь бубафоня — это экономный вариант, кроме этого она очень надежная и практичная.

Интересное видео печь длительного горения (бубафоня)

Следует знать, что такая печь очень быстро прогревается, поэтому рекомендуется установить отражатель, чтобы металл не деформировался

Особенно это важно, если площадь обогрева не большая

Нужно обеспечить условия, чтобы тепло распространялось максимально равномерно. Вместо бочки для создания печи можно использовать болоны.

Применение печи бубафоня

Печь бубафоня давно нашла широкое применение. Она станет идеальным атрибутом в зимнее время для гаража, дачи, мастерских, бани, и даже для обогрева теплицы.

Преимущества печи бубафоня:

— практичность; — минимум затрат для обогрева; — компактность; — эффективность; — безопасность; — длительный срок эксплуатации; — простота использования; — не вызывает трудностей в процессе создания.

Недостаток:

— потребность в хорошей вентиляции.

После горения бубафоня быстро остывает.

Рекомендации для эффективного использования печи бубафоня:

1. Чтобы повысить теплоотдачу печи целесообразно обложить её кирпичом.

2. Следите за техникой безопасности и будьте осторожны, чтобы не обжечься в процессе работы печи.

3. Дымоход лучше делать разборным.

Нет необходимости изобретать печь бубафоня на основе собственных способов, ведь уже существуют готовые варианты её создания, которые проверены временем.

Бубафоня с водяным контуром самому

Бубафоня с водяным контуром самому сделать проще простого.Этапы создания печи очень просты и не должны вызвать никаких трудностей.

Для того, чтобы создать печь бубафоню собственноручно нужно подготовить подручные средства и все необходимые материалы, которые войдёт в основу будущей отопительной печи.

Бубафоня с водяным контуром своими руками

Печь бубафоню можно сделать своими руками, этот процесс не трудоёмкий, если следовать инструкции.

Для изготовления такой печи нам понадобятся следующие материалы:

— куски стальной трубы; — прочная бочка (желательно, чтобы она была объёмом 200 литров); — швеллер; — болгарка; — молоток; — кирпичи; — сварочный автомат.

Выберите место, где Вам будет удобно работать, например, можно разместиться в просторном гараже.

Примечание: горение в печи буржуйка, в отличии от многих других печей, происходит сверху вниз.

Бубафоня с водяным контуром своими руками, пошаговая инструкция:

1. Берём прочную железную бочку и вырезаем верхнюю часть.

2. Сделать отверстие в крышке.

3. .На верхней части крышки сделать 150 мм трубу, для того, чтобы по ней выходил дым.

4. Сделать крышку на бочку.

5. Присоединяем печь к дымоотводной трубе.

Печь бубафоня с водяным контуром очень востребована.

Соорудить такую печь очень просто. Для этого оберните печь водяной рубашкой, а затем подключите к системе водяного отопления.

В результате такой конструкции вода будет быстро нагреваться от дров.

Видео каксделать печь бубафоня своими руками

Существует много вариантов создания печи бубафоня, многие создатели усовершенствуют технические особенности печи.

Бубафоня с водяным контуром чертежи

Чертежи печи бубафоня наглядно показывают, что конструкция такой печи очень простая, поэтому печь можно собрать в кратчайший срок.

Бубафоня с водяным контуром чертежи каждый может создать свои.

Поэтому можно дополнить конструкцию печи и усовершенствовать ей новыми деталями и функциями.

Советы профессионалов

Печь бубафоня будет хорошо работать только в том случае, если её правильно собрать и бережно эксплуатировать. Избежать каких-либо проблем с устройством и улучшить его эффективность можно благодаря рекомендациям людей, которые пользуются такой печкой уже несколько лет.

Советы профессионалов:

1. Дымоход лучше всего сделать разборным. Это поможет быстрее его устанавливать и отсоединять для чистки.
2. Во время первого запуска нужно использовать различные виды топлива. Испытав их все, можно определить наиболее эффективный вариант.
3. Чтобы увеличить КПД, необходимо установить водяную рубашку. Для неё следует взять ещё один баллон, в котором будет нагреваться теплоноситель. Если строение подключено к системе отопления, печь можно подсоединить к ней.
4. Рекомендуется регулярно проверять печь на наличие неисправностей и каких-либо дефектов.
5. В помещении, где будет работать бубафоня, необходимо поставить ящик с песком и повесить огнетушитель.

Бубафоня — идеальный вариант для небольшого помещения. С её помощью можно снизить финансовые затраты на отопление в холодное время года. Если правильно её смастерить, то можно не бояться низких температур и связанных с ними проблем.

Внутреннее устройство печи длительного горения «бубафоня». Преимущества и недостатки пиролизной печки

Перейдем к рассмотрению раздела: внутреннее устройство печи длительного горения «бубафоня».

• Поршень-подаватель. Он представляет из себя металлический круг с наваренными на нижней части ребрами, в центре которого закреплена труба воздуховода. Ребра позволяют создать дополнительную воздушную прослойку между поршнем и поленьями, что положительно влияет на процесс тления и активность выделения пиролизных газов.
• Основным элементом в конструкции «бубафони» является ее корпус. Чаще всего, он имеет цилиндрическую форму: толстая труба с приваренным днищем, бочка, большой огнетушитель, баллон.
• Дымоход для отвода отработанных продуктов горения.Из металлической трубы 11-25 сантиметров в диаметре, приваренной к верхней части корпуса, создается, в основной массе случаев.
• Регулирующая задвижка, которая позволяет управлять подачей окислителя внутрь печи.
• Крышка с отверстием для воздуховода. Вместе с поршнем образует вторичную камеру сгорания, в которой и производится воспламенение пиролизных газов.

_

Воспламенение — самовозгорание, сопровождаемое пламенем (ГОСТ 12.1.033-81); — пламенное горение вещества, инициированное источником зажигания и продолжающееся после его удаления. (ГОСТ 12.1.044-89); — начало пламенного горения под действием источника зажигания, при настоящем стандартном испытании характеризуется устойчивым пламенным горением. (ГОСТ 30402-96)

Камера — окон. полость профиля, образованная его стенками. Камеры располагают последовательно по ширине профиля. Камера может состоять из ряда подкамер, разделенных перегородками, как правило, по ее высоте. (ГОСТ 30673-99)

Огнетушитель — переносное или передвижное устройство для тушения очагов пожара за счет выпуска запасенного огнетушащего вещества. (ГОСТ 12.2.047-86)

Прослойка — промежуточный слой пола, связывающий покрытие с нижележащим споем пола или служащий для покрытия упругой постелью. (СНиП 2.03.13-88)

Масса — БРУТТО (от лат. massa – ком, кусок + ит. brutto) – общий вес груза.

<-

Принципиальная схема самодельной пиролизной печи «бубафоня»

Теперь давайте рассмотрим преимущества и недостатки пиролизной печки.

Для начала следует отметить положительные качества данного обогревательного прибора:

• Время работы.С учетом объема камеры, скорости подачи окислителя и прочих параметров, данный показатель, однако, может в существенной степени варьироваться. Пиролизная печь в дальнейшем уже после одной загрузки дров может непрерывно функционировать и нагревать воздух помещении вплоть до 24 часов.
• «Бубафоня» имеет очень простую конструкцию. Владея сварочным аппаратом и базовыми навыками работы с металлом любой человек легко и просто может сделать печь своими силами.
• Пиролизная печка «бубафоня» совершенно не привередлива в плане выбора твердотопливного энергоносителя.Угле, опилках, щепках и прочих отходах древесного производства, она будет исправно гореть на дровах. Более того, в нее можно загружать пеллеты – недорогое и экологичное гранулированное топливо.

_

Энергоноситель — вещество в различных агрегатных состояниях (твердое, жидкое, газообразное), либо иные формы материи (плазма, поле, излучение и т.д.), запасенная энергия которых может быть использована для целей энергоснабжения. (ГОСТ Р 51380-99)

Но за все приходится платить, и вследствие этого простота внутреннего устройства печи «бубафоня» приводит к возникновению определенных недостатков:

• Эстетическая непривлекательность. Конструкция довольно грубая на вид и вряд ли станет украшением внутреннего интерьера помещения, в котором будет установлена.
• «Бубафоня» не обладает высокими показателями по коэффициенту полезного действия.Практически достигая значения в 90%, пиролизные печи более сложных и совершенных конструкций, в свою очередь, могут похвастаться прекрасными показателями по КПД. Это связано с неравномерностью нагрева корпуса баллона (бочки) и более низкой теплоотдачей.
• «Бубафоню» в достаточной степени неудобно чистить от остатков продуктов сгорания: пепел с золой приходится вынимать через верх.Приварив внизу дверку, позволяющую легко выгребать со дна печи все лишнее, однако, данный самодельный обогреватель можно улучшить.

_

Устройство — совокупность элементов, представляющая единую конструкцию (многоконтактное реле, набор транзисторов, плата, блок, шкаф, механизм, разделительная панель и т.п.). Устройство может не иметь в изделии определенного функционального назначения. (ГОСТ 2.701-84)

Рекомендации по увеличению КПД самодельной печи

Основная проблема, влияющая на показатели КПД у «бубафони» это неравномерный нагрев ее корпуса и, как следствие, ухудшение процесса теплообмена с окружающей средой. Частично решить ее можно с помощью довольно простой доработки конструкции.

Для проведения модификации нам понадобится гофрированный лист металлопрофиля. Из него необходимо сделать своеобразную «рубашку» для печи, плотно зафиксировав на поверхности баллона сваркой либо иным доступным способом. Подобное улучшение будет способствовать формированию восходящих конвекционных потоков воздуха: холодный у нас втягивается с нижней части ребер, а горячий выпускается сверху. Кроме того, можно дополнительно обложить всю конструкцию кирпичом. Подобный шаг позволит стенам вокруг печи накапливать излучаемое ею тепло, более равномерно и дольше обогревая помещение.

Улучшенный вариант «бубафони». Вместо гофрированного профиля использованы отрезки профильных труб.

Преимущества и недостатки

Бубафоня – универсальное отопительное оборудование, обладающее весомыми достоинствами:

1. Экономичность. Одной загрузки дров хватает на горение в течение не меньше 10 часов. При использовании твердых пород древесины время увеличивается до 12 часов.
2. Простота изготовления. Любой человек, имеющий элементарные навыки работы сварочным аппаратом и обращения с металлами, легко справится с работой за 1 – 2 дня.
3. Возможность применения любого вида топлива. Бубафоня хорошо работает на любых, способных гореть материалах.

Но идеальной эту печь назвать нельзя. Простота конструкции приводит к возникновению некоторых недостатков:

Неравномерный нагрев корпуса приводит к снижению КПД. В процессе горения нижняя часть раскаляется практически докрасна. При этом верх имеет температуру гораздо ниже. В современных пиролизных котлах прогрев более равномерный, поэтому КПД достигает 90%. Ограниченные возможности при работающей печке. Верхний загрузочный бункер во время горения становится недоступным и исключает возможность дозаправки. Потушить печь в один момент сложно. Если сделать это заслонкой с шибером, нет гарантий, что не возникнет подсос дыма в помещение. Невозможность тонкого управления тягой. Обязательная щель в верхней крышке не позволяет тонко управлять интенсивностью горения

Это важно для экономного и безопасного процесса. Через нее проходит воздух, призванный вызвать догорание дымов. Но под воздействием тяги он улетучивается в дымоход, так и не добравшись до нужного места, стоит лишь чуть опуститься «пятке»

Неудобство обслуживания. Бубафоню трудно чистить от несгоревшего топлива. Если не предусмотреть внизу корпуса дверку, пепел и золу приходится выгребать сверху. Эстетическая непривлекательность. Бубафоня имеет невзрачную внешность, поэтому подходит только для хозпостроек или теплиц

Но под воздействием тяги он улетучивается в дымоход, так и не добравшись до нужного места, стоит лишь чуть опуститься «пятке». Неудобство обслуживания. Бубафоню трудно чистить от несгоревшего топлива. Если не предусмотреть внизу корпуса дверку, пепел и золу приходится выгребать сверху. Эстетическая непривлекательность. Бубафоня имеет невзрачную внешность, поэтому подходит только для хозпостроек или теплиц.
