Как сделать парник из профильной трубы своими руками: пошаговые инструкции с фото и комментариями

Виды конструкций теплиц из профильной трубы

Профиль позволяет создать каркас теплицы любой существующей формы. Однако из-за сложности изгиба чаще всего практикуют возведение конструкций с ровными плоскостями. Популярными считаются теплицы в виде домика или пристройки к зданию. Если создание дуг не является для хозяина трудностью, то можно возвести арочный парник.

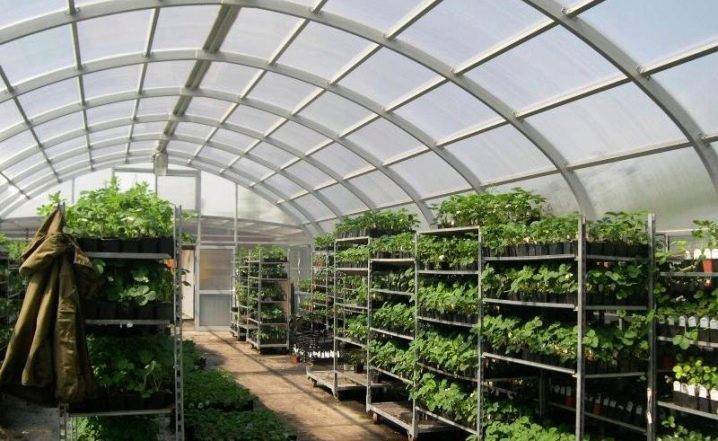

Арочная теплица из профилированной трубы

Преимуществом парника с арочной крышей является хорошая обтекаемость. Осадки не задерживаются на полукруглых скатах, снижается парусность. Теплицы чаще используют для культивации низкорослых культур. Закругленные элементы крыши крадут свободное пространство, не позволяют близко к стенам теплицы высаживать высокорослые растения.

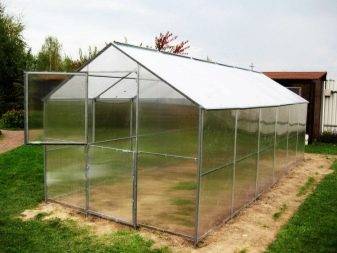

Двускатная теплица из профилированной трубы

Парник в форме домика с двускатной крышей считается лучшим вариантом. Во-первых, профильные заготовки не придется гнуть. Во-вторых, внутри теплицы образуется максимум свободного пространства. Можно выращивать растения любой высоты, ставить стеллажи, создавать яруса, обустраивать вертикальные грядки.

Односкатная теплица из профилированной трубы

В общих чертах конструкция является половинкой домика с двускатной крышей. Теплицу пристраивают к стене здания с южной стороны. Крышу делают с одним скатом. Дополнительным преимуществом является получение тепла от стены отапливаемого здания. Растения часто не нуждаются в организации обогрева. Однако от сырости фасад быстрее пропадает. На стене появляется грибок.

Виды конструкций теплиц из профильной трубы

Профиль позволяет создать каркас теплицы любой существующей формы. Однако из-за сложности изгиба чаще всего практикуют возведение конструкций с ровными плоскостями. Популярными считаются теплицы в виде домика или пристройки к зданию. Если создание дуг не является для хозяина трудностью, то можно возвести арочный парник.

Арочная теплица из профилированной трубы

Преимуществом парника с арочной крышей является хорошая обтекаемость. Осадки не задерживаются на полукруглых скатах, снижается парусность. Теплицы чаще используют для культивации низкорослых культур. Закругленные элементы крыши крадут свободное пространство, не позволяют близко к стенам теплицы высаживать высокорослые растения.

Двускатная теплица из профилированной трубы

Парник в форме домика с двускатной крышей считается лучшим вариантом. Во-первых, профильные заготовки не придется гнуть. Во-вторых, внутри теплицы образуется максимум свободного пространства. Можно выращивать растения любой высоты, ставить стеллажи, создавать яруса, обустраивать вертикальные грядки.

Односкатная теплица из профилированной трубы

В общих чертах конструкция является половинкой домика с двускатной крышей. Теплицу пристраивают к стене здания с южной стороны. Крышу делают с одним скатом. Дополнительным преимуществом является получение тепла от стены отапливаемого здания. Растения часто не нуждаются в организации обогрева. Однако от сырости фасад быстрее пропадает. На стене появляется грибок.

Выбор формы конструкции

Перед началом создания проекта следует определиться с внешним видом теплицы.

Существует немало различных форм, но чаще выбирают следующие варианты:

1. Теплицы с двускатной крышей позволяют использовать всю площадь. За счёт изменения угла наклона кровли легко решается вопрос уборки снега. Однако из-за сложности конструкции увеличивается расход материалов.
2. Арочная теплица — самый популярный вариант. Не боится сильного ветра, легко и быстро собирается. Но нужно регулярно счищать с неё снег, а для сгибания профильных труб потребуется специальный инструмент.
3. А-образные конструкции похожи на снятую двускатную крышу. Собирается на раз — два, а о проблемах со снегом можно забыть. Но в такой теплице неудобно работать, да и часть земли у стенок использовать не получится.
4. У односкатных теплиц крыша сделана с наклоном в одну сторону. Обычно пристраиваются к дому и используются для выращивания рассады. Достоинства и недостатки те же что и у двускатного варианта.

Помимо перечисленных форм любители экзотики строят шатровые, купольные и прочие диковинки. Скорость созревания урожая и его качество в этих хоромах не увеличиваются, а сложность монтажа и расходы на материалы возрастают.

Подготовка к строительству теплицы своими руками

Перед тем, как начать конструировать каркас, необходимо учесть все дополнительные факторы

Например, немаловажное значение имеют свойства грунта, на котором будет возводиться строение. Избыток влаги в помещении парника нежелателен, поэтому отдается предпочтение сухой почве под теплицей

Наиболее сухими почвами считается грунт с примесью песка, а глинистые почвы грозят вероятностью заболачивания.

Вход в теплицу оборудуется с одной из торцевых стороны, при желании устраиваются форточки для проветривания

Вход в теплицу обычно располагается с торцевой стороны. Высота входной двери будет зависеть от общей высоты строения, а ширину проема не рекомендуется делать меньшей, чем 700-800 мм. Для долгосрочных теплиц из профильного проката можно дополнительно сконструировать небольшой тамбур. Благодаря коридору будет обеспечено удобное хранение садового инвентаря. Также тамбур будет препятствовать попаданию потоков холодного воздуха внутрь теплицы при открытии входной двери.

Фундамент, на котором будет располагаться каркас, может быть ленточным или столбчатым. Окончательное решение зависит от результатов геодезических исследований. Участок фундамента очищается от мусора, с него снимается плодородный слой грунта.

Проектирование каркаса

Для теплицы будет использоваться квадратная труба. Для начала необходимо составить чертеж, только после приступать к работам. Это позволит раскроить детали и выполнить заготовки. Обычно теплица имеет стандартные размеры, ширина и длина равны 3 м и 6 м соответственно.

Упростить работу вы сможете, выполнив скатную конструкцию. Мастеру предстоит изменить геометрию металлопроката, придав ему дугообразный профиль. Если сделать теплицу дугообразной формы при той же длине, что и двускатная конструкция, то вы сможете получить постройку с большими размерами по ширине и высоте. Более эргономичный внешний вид имеют арочные теплицы, они упрощают укладку укрывного материала, это касается не только полиэтилена, но и поликарбоната.

Фундамент

Перед началом строительства необходимо решить на что установить теплицу из поликарбоната. Конечно, можно на грунт, но основание быстро придет в негодность от агрессивной среды. Далее предлагаем посмотреть, как делается установка теплицы из поликарбоната на грунт, видео монтажа конструкции на ровном участке.

https://youtube.com/watch?v=gg6LGpQKu04%3F

Поэтому, если фундамента не планируется, то:

• расчистить, выровнять площадку;
• засыпать щебнем, песчаником;
• постелить рубероид.

По отзывам специалистов и огородников со стажем, под теплицу необходим фундамент:

• Ленточный мелко заглубленный или заглубленный: монолитно-бетонный, блочный, из бруса, кирпича, камней, бутылок. Подходит для ровных участков, считается почти универсальным основанием. Оптимален для зимних теплиц.
• Столбчатый из труб (металлических, асбестовых), кирпичей, камней, монолитно-бетонный в рубероидной опалубке. Для небольших теплиц можно просто подложить блоки, кирпичи. Самый бюджетный вариант, подходит для участков сырых и с высоким уровнем грунтовых вод. Для металлических теплиц можно нарезать куски швеллера, уголка 50*50 мм, длиной 1200-700 мм, забить их в землю.
• Свайный фундамент оправдан на местности со сложным рельефом, и на болотистых участках. Устраивается на 200 мм ниже уровня промерзания почвы, забивается либо ввинчивается.

Деревянная арочная конструкция под поликарбонат на кирпичных столбиках

Как установить теплицу из поликарбоната на фундамент

Чтобы сделать фундамент необходимо:

• выкопать яму под столбы, траншею для ленты;
• засыпать по 100-200 мм щебня, песчаника, утрамбовать;
• постелить рубероид;
• сделать опалубку;
• связать армирующий каркас;
• залить бетоном.

Свайное и столбчатое основание по оголовкам стягивается ростверком: бетонной лентой, швеллером, брусом. При устройстве ленточного фундамента, после заливки раствора следует перпендикулярно воткнуть арматуру с выпуском, через каждый метр и по углам, либо специальные уголки на анкерных болтах – к ним будет крепится основание теплицы: сваркой – профтруба, болтами – алюминиевые изделия, на уголки – дерево, скобами – трубы пвх.

Простой фундамент для парника своими руками

Парник прослужит вам намного дольше, если установить его на фундамент. Какую основу лучше использовать и как ее сделать, если вы решили построить парник своими руками? Рассмотрим наиболее подходящие варианты фундамента.

Идеальный вариант фундамента для парника – кирпичный или бетонный. Его относительно просто построить, и при этом он достаточно прочный и надежный. Конечно, теплица – это нежилое помещение, и закладывать полноценный фундамент может оказаться довольно затратно.

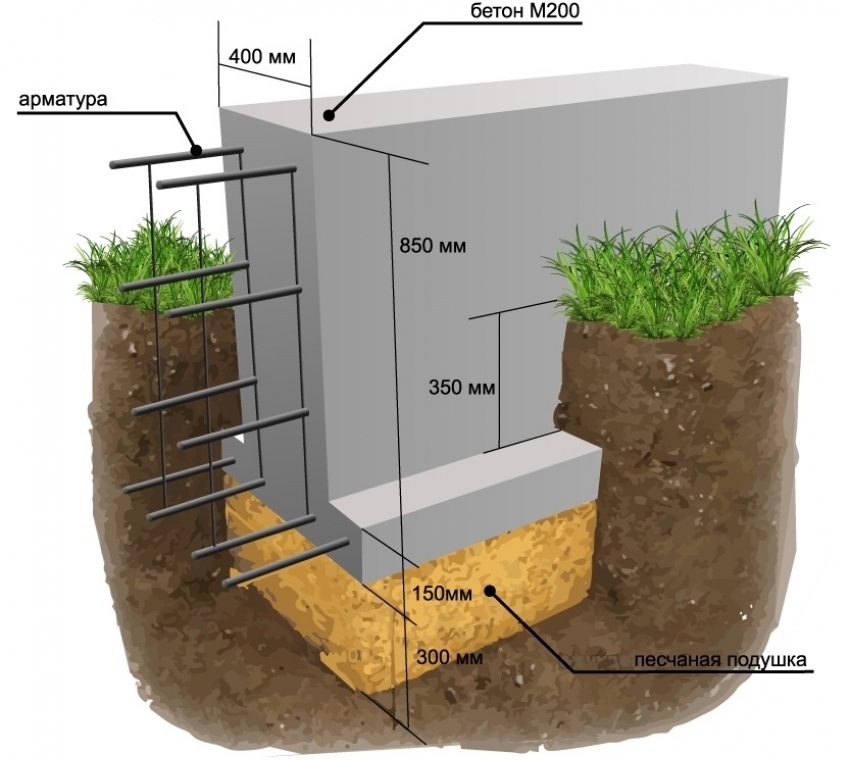

Конструкция ленточного бетонного фундамента.

Этапы заливки бетонного фундамента для парника:

• на выбранном участке сделайте разметку, очертив границы будущего парника;
• снимите верхний слой земли, углубившись на 20-25 см;
• в получившуюся траншею засыпьте мелкий гравий, после чего максимально утрамбуйте и поровняйте его;
• после этого приготовьте бетонный раствор, используя песок, гравий, цемент и воду; залейте фундамент раствором;
• дайте бетону время, чтобы застыть и осесть.

Мини-парник из профильной трубы.На заметку! Для того чтобы повысить качество цементного раствора и, соответственно, фундамента, необходимо промыть гравий и песок от возможных дополнительных примесей.

Нужно ли делать фундамент?

Для лёгкой переносной сезонной теплицы будет достаточно устойчивого основания из деревянного бруса. Для более капитальной, предназначенной для холодного времени года или просто большой – понадобится фундамент. Закладку ленточного фундамента для теплицы из профильной трубы рекомендуется производить с соблюдением нескольких обязательных этапов.

В траншею глубиной 40 см и шириной в 20 см нужно уложить гравийную подушку толщиной около 5 см и разровнять её. Над поверхностью земли устанавливается опалубка для цокольной части. На гравийную подушку вертикально установить отрезки более толстой профильной трубы, которые впоследствии будут находиться над верхней частью фундамента. К ним будет крепиться основание каркаса

Важно, чтобы эти колышки не касались почвы – это предотвратит скорое разрушение от коррозии. Устанавливать нужно примерно на расстоянии метра один от другого, а в углах – по паре. Залить фундамент вместе с цоколем и оставить до затвердевания на положенное время, накрыв плёнкой

Когда фундамент приобретёт окончательную прочность, на него нужно прикрепить основание. Проще и надёжнее всего – приварить его к установленной заранее в фундамент арматуре

Залить фундамент вместе с цоколем и оставить до затвердевания на положенное время, накрыв плёнкой. Когда фундамент приобретёт окончательную прочность, на него нужно прикрепить основание. Проще и надёжнее всего – приварить его к установленной заранее в фундамент арматуре.

Особенности сборки каркаса х2

Каркас из профильной трубы можно собрать при помощи крепежа и сварки. Сварное соединение более прочное, не расшатывается. Крепёж позволяет демонтировать теплицу на зиму или по иной причине. Для основания, передней и задней стенки, каркаса основания инженеры рекомендуют брать более толстую трубу. Для промежуточных опор и дополнительных рёбер жёсткости – более лёгкую.

1. Собирать нужно начинать с задней торцевой стенки.
2. Затем собрать переднюю торцевую стену.

Важно!

Обязательно следует измерить длину диагоналей в получившихся рамках. Диагонали должны быть строго равны. Это единственный надёжный метод проконтролировать прямоугольность конструкции.

1. Установить переднюю и заднюю стенки, тщательно выровняв их вертикально при помощи отвеса.
2. Затем установить вертикальные рёбра жёсткости вдоль боковых сторон. Их следует крепить с шагом 1 м к основанию и арматуре фундамента.
3. Закрепить верхнюю часть каркаса – параллельно основанию, соединив вертикальные опоры.
4. После скрепить коньком верхушку крыши.
5. Крышу рекомендуется усилить дополнительными направляющими, для более надёжного сопротивления покрытия нагрузкам.

Как согнуть трубу?

Если теплица не очень большая и при её проектировании были учтены размеры стандартных отрезков трубы, то вертикальные опоры для крыши и стен можно сделать не отрезая трубу – из целых кусков. Чтобы согнуть трубу на нужный угол в месте примыкания крыши к стене, нужно отмерить и на этой высоте сделать надрез болгаркой. Надрезанную трубу легко согнуть на нужный угол, приложив небольшое усилие. Сгиб следует закрепить сваркой.

Оцинкованный профиль для теплицыПрочность теплицы из поликарбоната, ее устойчивость и долговечность во многом определяются типом каркаса….

Сварочные работы

Сварной каркас прочнее собранного при помощи крепежа

Особенно важно хорошее соединение частей каркаса для теплицы, которая подразумевает круглогодичное использование. Для изготовления каркаса из профильной трубы достаточно минимальных навыков работы со сварочным оборудованием. Чтобы конструкцию не повело, сваривать детали нужно как бы прихватывая, не делая длинных сварочных швов

Чтобы задняя и передняя стенки были идентичны, сварочные работы можно выполнять одновременно, положив их друг на друга и закрепив при помощи струбцин

Чтобы конструкцию не повело, сваривать детали нужно как бы прихватывая, не делая длинных сварочных швов. Чтобы задняя и передняя стенки были идентичны, сварочные работы можно выполнять одновременно, положив их друг на друга и закрепив при помощи струбцин.

После выполнения монтажных работ – закрепления основания к арматуре, установки передней и задней торцевых стен, боковых рёбер жёсткости и окончательного скрепления каркаса горизонтальными направляющими, следует произвести антикоррозионную обработку. Для этого нужно металлической щёткой очистить сварочные швы от окалины и покрыть весь каркас антикоррозионной грунтовкой. После можно покрасить в любой понравившийся цвет.

Важно!

Тщательно зачищать сварочные швы и торцы отрезанных труб нужно ещё и для того, чтобы не повредить покрытие острыми металлическими заусенцами.

Как согнуть профильные трубы для теплицы

Существует народная технология, как самому согнуть профильную трубу и не деформировать ее. Потребуется радиусный шаблон, следует изготовить заранее.

Способ первый – в любое время года

Речной песок просеивается, промывается, просушивается. Разводится огонь, кладется металлический лист – импровизированный противень, тонким слоем насыпается песок и прокаливается, до тех пор, пока с поверхности не будет испарений.

Профтруба нарезается в размер теплицы, один конец забивается деревянным чопиком, насыпается внутрь песчаник, трамбуется постукиваниями, когда полость наполнена до края, второй конец так же плотно закрывается заглушкой. С таким наполнителем профильная труба легко гнется своими руками по шаблону, без деформации.

Способ второй – зимний

Технология в точности повторяет первый метод, но вместо песка профтруба для теплицы заливается водой, оставляется на морозе до образования льда. После чего гнется по лекалу.

Способ третий – просто, но потребуется оборудование

Профтруба на 2/3 разрезается болгаркой, надрезы должны располагаться на одинаковом расстоянии друг от друга. Принцип прост: чем круче изгиб теплицы, тем меньше расстояние между пропилами. Далее профиль гнется по заданному радиусу и все швы герметично заделываются сваркой.

Посмотрите полезную идею, как загнуть профильную трубу для теплицы, на видео подробно рассказано, как сделать самостоятельно трубогиб и изготовить дугу нужного размера.

[su_youtube url=»https://www.youtube.com/watch?v=uLPqia3Asv0″]https://www.youtube.com/watch?feature=player_embedded&v=_nByy_iHq4I

С нагревом

Материал, который не поддается холодному способу, необходимо нагревать под воздействием высоких температур. Предварительно трубу заполняют песком для равномерности сгибания и качества работ. Вам обязательно понадобятся варежки из брезента. Обрезки (поленья) понадобятся для заглушки пирамидальной формы, длиной по сравнению с основанием, раз в десять раз более. Сама площадь основания пробки должна превышать в два раза размер отверстия, которое она будет закрывать. Примерьте, как садятся пробки, потом на одной сделайте пазы продольной формы, с каждой стороны. На будущем сгибе нужно отжечь заготовку.

Приготовьте наполнитель из строительного среднезернистого песка (его нужно хорошенько просеять, несколько раз через сито с ячейками разных диаметров, сначала 2 мм, потом 0.7 мм). Далее наполнитель нужно накалить при воздействии температуры в 150 градусов по Цельсию. Один конец трубы забейте заглушкой, на втором поставьте воронку. Заготовку устанавливать необходимо перпендикулярно к земле, или под углом, все зависит от размера. И через воронку наполняйте песком. Для того чтобы он уплотнялся, постукивайте киянкой по трубе. Глухой звук означает заполненность.

После чего закройте второй пробкой тот конец трубы, через который засыпали песок. Закрепите изделие в зажиме для труб или в тисках. Сварное соединение должно оказаться сбоку. Очень аккуратно придайте необходимую форму трубе. Одним приемом согните ее не резко, но обязательно в вертикальном или только в горизонтальном положении. Все получилось. Пробки можно выбить (выжечь) и песок высыпать, материал для каркаса теплицы готов!

Конструктивные решения

Теплицы, имеющие трубный каркас, отличаются вариативностью исполнения:

1. Прямоугольные, характеризуемые наличием двускатной крыши. Внешний вид таких теплиц соотносится с формой обычного загородного дома. Их достоинство — это большое внутреннее пространство, что дает возможность выращивать высокие растения в любом месте теплицы, а не только в ее центре.
2. Прямоугольные, определяемые как тоннельные. Имеют плоскую крышу, обеспечивая этим, с одной стороны, экономию профильных труб, которые достаточно дороги, а с другой, определяя возникновение ряда проблем. Например, горизонтальная крыша создает условия, когда снег не имеет возможности скатываться с нее. В результате тепло парника приводит к таянию снега, образуется лед и возникает опасность повреждения поликарбоната из-за увеличения силы давления.
3. Арочные, являющиеся самыми оптимальными с точки зрения расхода стройматериалов. В то же время особенности конструкции требуют наличие специальных трубогибов, с помощью которых профильной трубе придается форма дуги.

Наибольшее распространение в плане сборки теплиц получили материалы с сечением 20 на 20 мм и 20 на 40 мм. Вторые в данном случае обладают изрядным запасом прочности, но отличаются большей массой и более высокой ценой.

В связи с этим неразумно собирать теплицу только из труб большего размера. Куда эффективнее использовать их лишь для установки в качестве стеновых опор и монтажа стропил. Все другие элементы теплицы вполне можно собрать из трубы 20 на 20 мм.

Плюсы и минусы

Огромная популярность и востребованность теплиц из поликарбоната обеспечивается целым рядом преимуществ, которые качественно выделяют их на фоне других разновидностей.

Среди наиболее важных достоинств подобных теплиц можно отметить несколько факторов:

• Легкость проведения монтажных мероприятий, а также возможность максимально быстро установить поликарбонатные листы.
• Данный материал считается одним из наиболее благоприятных и эффективных по показателям тепловой изоляции.
• Впечатляющий уровень звукоизоляции, который может достигать 25 децибел.
• Хорошая теплица обязана пропускать прямые солнечные лучи. Поликарбонат в этом контексте не имеет себе равных, ведь уровень его прозрачности составляет не меньше 92%.
• При использовании специального защитного слоя можно быть уверенным в том, что зеленые насаждения будут максимально защищены от ультрафиолетового воздействия, которое может нанести вред урожаю.
• Невероятно высокая прочность и стойкость к механическим повреждениям. Кроме того, поликарбонат может похвастаться своей стойкостью к резким перепадам температуры, что делает его идеальным решением даже для наших широт. Прочность данного материала практически в 200 раз превышает прочностные характеристики стекла.

Разумеется, это не все преимущества теплиц из поликарбоната. Одним из достоинств также являются их уникальные размеры, которые позволяют использовать их для обшивки пролетов, которые создаются между арками каркасных конструкций.

Круглогодичное использование теплицы стало возможным благодаря тому, что поликарбонатные листы с легкостью справляются с ветровыми и снеговыми нагрузками.

Подобные теплицы также не знают себе равных в области пожарной безопасности. Более того, используемая при производстве теплиц обшивка не подвержена горению, так как она может только плавиться, и то при температуре, которая превышает 500 градусов по Цельсию.

Можно использовать ультрасовременные виды поликарбонатных листов, которые не выделяют никаких вредных веществ даже при горении или плавлении.

Обшивка теплицы из поликарбоната может похвастаться впечатляющей стойкостью к воздействию агрессивных сред. Кроме того, гарантируется высокий уровень защиты растений от кислотных остатков.

Поликарбонатные теплицы также могут порадовать своих владельцев небольшой массой, которая в 15 раз меньше стекла. Именно благодаря данному аспекту можно в значительной степени сэкономить на несущих частях конструкции.

Несмотря на огромное количество достоинств, поликарбонатные теплицы имеют и определенные недостатки, которые необходимо принимать во внимание перед выбором подобного объекта

Очистка подобной теплицы должна осуществляться с максимальной осторожностью, так как повредить поверхность довольно легко

И также следует воздержаться от применения абразивных паст и острых предметов, которые способны поцарапать поликарбонатные листы, испортив тем самым их привлекательный внешний вид и защитные свойства

Зимой пристальное внимание необходимо уделять уборке снега с верхней части теплицы. Нельзя допускать образования наледи, так как это может в будущем вызвать деформацию теплицы

Особенности каркасных конструкций из профильных труб

При равной прочности они на 25% легче швеллеров и двутавровых балок. Конструкции из профильных труб имеют следующие преимущества:

• за счёт квадратного сечения элементов каркас обладает высокой стойкостью к деформированию во всех направлениях;
• теплица или парник могут быть изготовлены самостоятельно, так как для монтажа не требуются профессиональные навыки;
• собранная конструкция способна выдерживать значительные нагрузки;
• материал не гниёт, не поражается плесенью и грибком;
• при одинаковом весе их сопротивление на изгиб за счёт рёбер жёсткости больше на 30%, чем у аналогов круглого сечения;
• конструкция из профиля устойчива к перепадам температуры;
• сварные конструкции более надёжны, чем собранные на болтах.

В течение многолетней эксплуатации недостатки не обнаружены. Однако в северных регионах отмечены случаи, когда под весом сырого снега не выдерживали крепления кровли. Если невозможна регулярная очистка крыши, рекомендуется сократить расстояние между фермами.

Это интересно: Натяжные потолки в спальне: разбираемся в общих чертах

Делаем самодельную теплицу из профильной трубы и поликарбоната

Существует несколько вариантов форм парника, но я решил остановиться на обзоре изготовления арочного типа. Если есть небольшие навыки подобных работ, то не должно возникнуть проблем со сборкой.

Во время выбора места для будущей теплицы, нужно учитывать максимальную освещенность, поэтому она должна смотреть строго на юг. Перепады поверхности не должны превышать 10 см.

Для изготовления арок нужно подготовить профиль с сечением 20×40 в количестве 10 шт (профильная труба). Примерная длина труб должна составлять 5,8 м (можно сразу нарезать при покупке, или взять 6-метровые трубы). Для формирования дуг рекомендуется использовать трубогиб, если делать это руками, то будет сложно добиться высокой точности.

Для перемычек каркаса нужно подготовить профиль с сечением 20×20 мм в количестве 40 шт. Длина труб составляет 67 см.

При помощи колышков и веревки сделать разметку будущего сооружения. Чтобы добиться ровной конструкции, нужно проверять разметку по диагонали.

Вырыть котлован на глубину 80 см, после чего залить цементным раствором, до уровня продольного основания, высота которого должна составлять около 15 см.

На следующем этапе поперечные основания привариваются к продольным. Чтобы придать прочности и надежности рекомендуется воспользоваться металлическими уголками.

Под основанием выложить кирпич, при необходимости для кладки можно сделать небольшую канавку.

Перед возведением каркаса, нужно выложить листы поликарбоната, сверху уложить дуги и обвести маркером. Вырезать материал можно при помощи строительного ножа, при этом оставить запас около 2 см.

Когда раствор полностью застынет, следует приступить к монтажу каркаса из профильной трубы. К продольным основаниям нужно приварить первую арку.

При помощи перемычек последовательно привариваются остальные арки. Специалисты рекомендуют начать приваривать дугу к верхней перемычке. После того, как будет установлена последняя арка, нужно приварить торцевые перемычки из профиля с сечением 20×20, так как они не несут большой нагрузки.

Поликарбонат крепится к конструкции при помощи специальных саморезов с шайбами. Перед обшивкой с листов необходимо снять защитную пленку. Первый кусок должен выступать за пределы конструкции, примерно на 15 см.

После крепления поликарбоната нужно вырезать отверстия под форточки и двери. Все стыки нужно обработать силиконом.

Срок службы такой самодельной теплицы составляет более 10 лет. При этом конструкция не требует никакого ухода.

Определяемся с материалом

Так как каркас теплицы решено собирать из профильной трубы, то в первую очередь надо понимать, что сооружение должно быть прочным. Поэтому в качестве основных несущих элементов используют профиль сечением 40х20 или 40х40 мм с толщиною стенки 2 мм. Крепежные элементы – продольные профили, основная работа которых удерживать несущие конструкции в одном положении, можно изготавливать из профильной трубы меньшего сечения или такого же, с толщиною стенки 1,0-1,5 мм.

Варьируя параметрами трубы, можно неплохо сэкономить, особенно, если конструкция теплицы большая. Но учитывается фактор снеговой нагрузки. Если данный параметр в регионе строительства теплицы значительный, то не стоит экономить на материале.

О длине трубы, равной 6,05 м. Если точно провести расчеты строения, для этого нужны чертежи, набросанные своими руками, то можно снизить объем отходов профильного металла

Особенно это важно, когда сооружается теплица арочной формы. Можно рассчитать конструкцию таким образом, чтобы из одной трубы сделать цельную ферму без подрезов и добавлений

Важный момент, потому что от него зависят размеры теплицы, именно ширина и высота. Здесь соответствие обратно пропорциональное: увеличивается высота – уменьшается ширина, и наоборот.

Соответствие ширины и высоты теплицы арочного типа

Следующий момент, касающийся листов поликарбоната, точнее, их длины, равной 6 или 12 м. Арка каркаса – полукруг, соответственно длина должна равняться длине поликарбонатных листов или быть чуть меньше. Увеличивать не стоит, потому что из цельного листа вырезать кусок – значит, испортить лист.

К примеру, теплица высотою 2 м. Длина арки – половина длины окружности, у которой радиус равен 2 м. Рассчитываем длину окружности: L=2πR=2х3,14х2=12,56 м. Делим полученный размер пополам, получаем – 6,28 м. Одного листа длиною 6 м не хватит, чтобы закрыть собой проем. Остается зазор, равный 28 см. Его придется закрывать дополнительным куском, что плохо в плане уменьшения отходов, плюс – появляется стык, которого лучше в тепличной конструкции избегать.

Поэтому ведем расчеты дальше, к примеру, высота – 1,9 м. Проводим те же выкладки: 1,9х3,14=5,966 м, почти 6 м с небольшим подрезом и минимумом отходов. Ширина такой теплицы – 3,8 м, поместиться 4 полноценные грядки.

Касаемо длины теплицы, то здесь ограничений нет. Все зависит от участка под постройку. Количество ферм, именно данный показатель определяет длину, выбирается из расчета 1 м между арками. Размер определяется шириною поликарбонатного листа, равного 2,1 м. Под него надо установить три фермы: две по краям, одну посередине. Соседние листы должны стыковаться внахлест на арке из профильной трубы. Размер нахлеста – по 5-10 см с каждого листа. То есть, ширина листа – 1 м между арками (между тремя – 2 м), плюс нахлест.

Оптимальное расстояние между фермами – 1 м

Обязательно посмотрите видео:
