Что такое отопление «теплый пол»

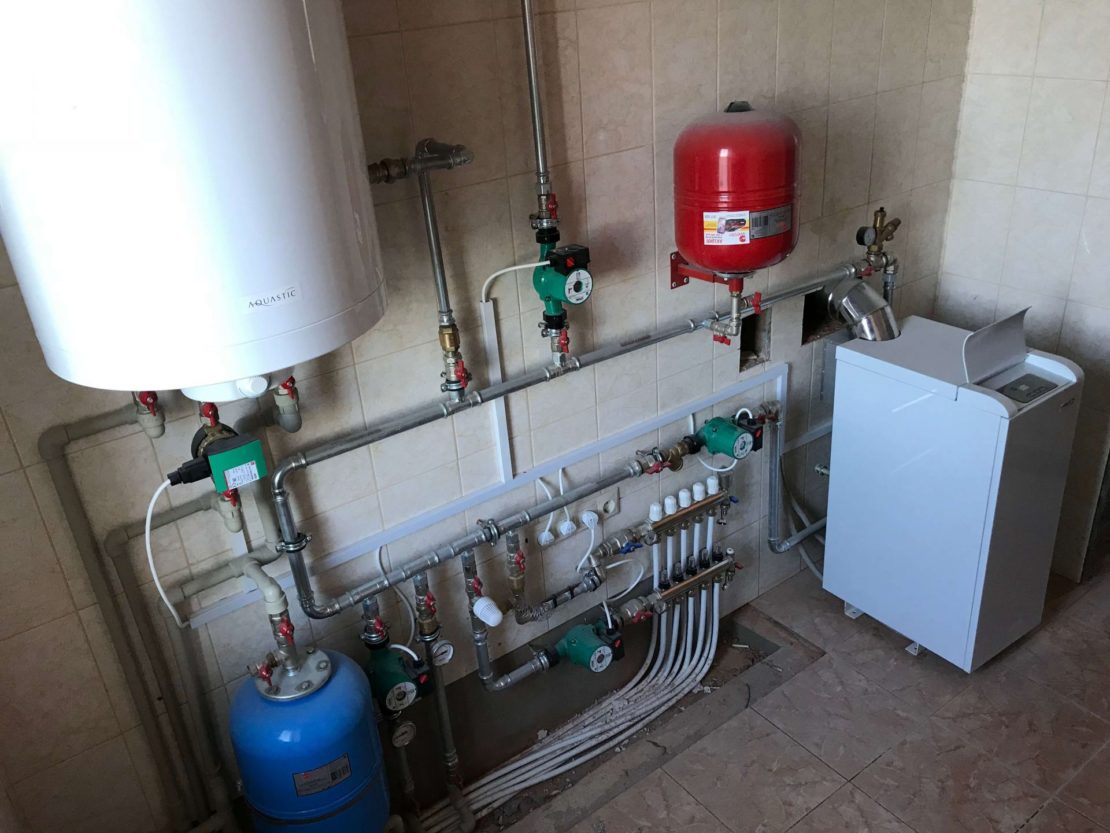

Что такое комбинированная (совмещенная) система отопления

Вообще, комбинированным называют отопление в двух случаях. Первый — это когда совмещены две системы обогрева дома — радиаторная и теплый пол. Второй — использование двух котлов, которые подключены параллельно. И работать они могут по очереди или одновременно. Зависит от способа подключения.

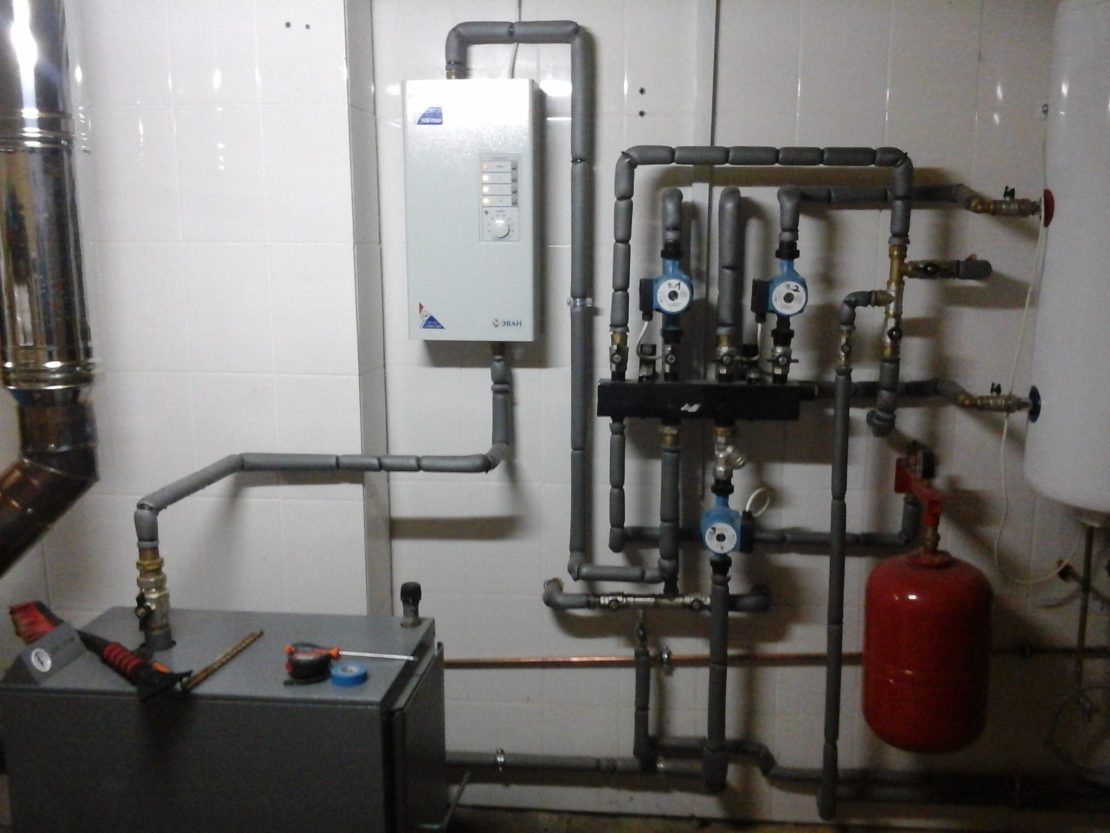

Чтобы гарантированно всегда было тепло, ставят два котла

Но два котла в одной системе отопления чаще называют резервированным или гарантированным отоплением. В большинстве случаев под комбинированной системой понимают именно использование теплого пола вместе с радиаторами. Причем теплый пол — водяной, который подключается в одну систему с радиаторами. Это вносит свои коррективы и особенности в схему. Так что именно о такой системе дальше и пойдет речь.

Каким бывает комбинированное отопление

Водяное отопление на сегодняшний день есть двух типов — привычное нам радиаторное и водяной теплый пол. Причем чаще всего, обе системы подключены к одному источнику тепла. Под источником тепла обычно подразумевают отопительные котлы. Так что комбинированная система отопления устанавливается обычно в частных домах. Тут можно делать все (или почти все), что вы захотите.

Обычно под комбинированным отоплением имеют в виду радиаторы и теплый пол в одной системе

В квартирах с централизованным отоплением установить водяной теплый пол почти невозможно. Эта система имеет слишком большое гидравлическое сопротивление и попросту остановит циркуляцию в стояке (если к нему подключиться). Ни вам тепла, ни соседям. А если не остановит, то на выходе из теплого пола будет абсолютно холодная вода, что точно не устроит ваших соседей.

Но есть и исключения — это новые дома, в которых есть стояки для подключения батарей (высокотемпературный стояк) и теплого пола (низкотемпературный). В таком случае каждая система подключается к своему отводку. Если очень хочется, есть способ подключить водяной пол и в квартире — поставить котел для обеспечения работы этой системы. Решение дорогое, но его хоть можно каким-то образом реализовать.

Что дает комбинированное отопление

Зачем делать комбинированную систему отопления? Ведь даже радиаторное отопление сделать недешево, а если монтировать две разные системы, затраты вырастут почти вдвое. Причины есть. Почему делают теплый пол? Потому что по ощущениям, более комфортно находится в помещениях с теплым полом. А зачем тогда радиаторы? Во-первых, они быстрее нагреваются и остывают. Теплый пол — трубы, залитые в бетон. Пока бетон прогреется, будет холодно. Вот на этот период и требуются радиаторы. Они быстро нагреют воздух.

В коттедже часто стараются сделать теплый пол на первом этаже и радиаторы поставить выше

Вторая причина, по которой предпочитают делать комбинированную систему отопления — не так много покрытый, которые эффективно работают при укладке на теплый пол. Идеально подходит только плитка, камень или керамогранит. Но такое покрытие в жилых комнатах мы не используем, а другие (хоть есть и совместимые виды) не слишком эффективно передают тепло. Так что, чтобы было тепло и комфортно, нужны и радиаторы, и трубы в полу.

Что такое комбинированные системы отопления?

Стандартная система отопления представляет собой схему, в которой есть отопительный котел и трубопроводы с радиаторами для транспортировки теплоносителя. Комбинированное отопление отличается только тем, что применяется тепловая энергия из различных источников. Схема способна переключаться с одного топлива на другое при недоступности использования первого энергоносителя. Настройки сети менять не придется, для сгорания топлива обустроена одна камера горения, потому переключение происходит в автоматическом режиме.

Также в продаже встречаются приборы с разными камерами сгорания, предназначенными для разных видов топлива, например, одна топка для сжигания дров или угля, вторая – для газовой горелки. Оборудование удобно подключением нескольких автономных контуров с выставлением определенного режима прогрева для каждой линии. Например, комбинированный котел обеспечивает подачу теплоносителя в радиаторную сеть отопления и в контуры теплого пола – таким образом прогревается значительная площадь, в каждой комнате поддерживается определенный температурный режим.

Область использования комбинированных систем

Ограничения могут касаться только получения разрешений на формирование сетей в квартирах. Например, теплые водяные полы в частном доме формируются без особых сложностей, но в многоэтажном строении возникнут проблемы. Именно поэтому в квартирах чаще всего устанавливаются электрические контуры теплого пола, в качестве резервного источника используется централизованная сеть.

Комбинированная система удобна для монтажа в домах любой этажности, практично применять вариант в двухэтажных строениях при обустройстве теплого пола на первом этаже – прогреваться будет весь этаж и перекрытия, которые являются полом второго яруса. На втором этаже в этом случае удобно ставить радиаторную сеть.

Достоинства и недостатки комбинированных систем

Совмещенные сети обладают множеством преимуществ:

1. Полная автономность работы. При отсутствии одного энергоносителя котел переходит на другое топливо. Например, если нет электричества, в топочную загружаются дрова.
2. Возможность установить двухконтурные устройства, которые подают теплоноситель в сеть отопления и раздают ГВС. В продаже также есть одноконтурные комбинированные котлы, прогревающие носитель только для тепловой сети.

1. Оборудование нагрева выпускается с комплектом патрубков. Переходники пригодны для присоединения магистрали и контуров теплых полов.

Недостатки тоже есть:

• мощные котлы могут не иметь защиты от перемерзания или контура для раздачи ГВС;
• массивные котлы требуют подготовленной зоны монтажа, лучше всего их ставить в отдельную котельную.

Из-за применения нескольких видов топлива котлы стоят дорого, также высокая цена на сервисное обслуживание и ремонтные работы. Вложения окупаются экономией средств на энергоносители.

Нужен ли вам теплый пол?

Больше всего после обеда я люблю лежать на полу. Знаете, как здорово! Растянешься, бывает, на жесткой поверхности, распрямишь свои скрюченные кости и начинаешь как удав медленно переваривать пищу. Дома на теплом полу это действительно удобно. Зато когда я приезжаю в гости к родителям и укладываюсь на обычный пол, то через некоторое время начинаю чувствовать некий дискомфорт – бетон! Холодный! Даже в теплые летние деньки пол остается прохладным. Долго на нем не пролежишь. Приходится подкладывать что-то под спину.

Зато дома – красота! Лежишь как на пляже на берегу моря. Там камни нагреваются солнцем, здесь – старается газовый котел. Именно он гоняет по пластиковым трубкам теплую воду и довольно равномерно прогревает пол. Особенно здорово ощущать теплый пол под ногами зимой. Нагуляешься, бывало, по окрестностям, ноги замерзнут. Но стоит прийти домой и – ощущение, как будто идешь по теплому песку где-нибудь на морском берегу.

Но это все, конечно, лирика. Иногда теплый пол приходится делать в доме не по прихоти, а из-за вполне реальной необходимости. Например, дом стоит на богатой грунтовыми водами почве. Фундамент – железобетонная плита (заколачивать сваи в такой грунт – дело неблагодарное). Постоянное движение воды под землей не позволяет почве прогреться на определенную глубину. Холод подземной реки постоянно остужает фундамент, а вместе с ним и пол первого этажа. Ощущение – как в подземелье. Без тапочек ходить неприятно даже летом, не говоря уже о более холодном времени года.

А если в таком коттедже живет семья с ребенком, или двумя-тремя, которых хлебом не корми, дай на полу расположиться поиграть? Тут уж поневоле задумаешься и начнешь гуглить.

Если обратиться к мастерам своего дела – они ведь три шкуры сдерут. Да еще и начнут пугать пожизненными грабительскими счетами за электричество или необходимостью долбить бетонный пол для укладки трубок. Может быть есть какой-то вариант, чтобы и недорого, и несложно? Наверняка ведь есть! Мы же не в XIX веке… Да, кстати, теплые полы, чтобы вы знали, это никакая не современная технология. Они были известны еще в древнем Риме, некоторых других странах и даже в России. Правда, тогда для прогрева воды использовалось печное отопление. Тем не менее имеются научно доказанные факты, подтверждающие, что теплый пол – это, как говорится,  “хорошо забытое старое”.

Как правило, перелопачивание интернета заканчивается одним и тем же. Мы выясняем, что теплый пол для частного дома или квартиры можно сделать по двум различный технологиям. Или водяной от котла, или электрический от розетки. В том и ином случае возможны разные вариации и даже комбинации. Давайте попробуем хотя бы примерно понять, какой вариант может подойти лично вам, учитывая совокупность достоинств и недостатков.

Сравнение эксплуатационных характеристик

Чтобы определить, что лучше использовать для подогрева пола, проведем сравнение водяного и электрического «теплого пола» и сделаем выводы по следующим показателям:

• цена комплекта;
• стоимость установки;
• затраты на эксплуатацию;
• срок службы;
• сложность монтажа;
• возможность ремонта;
• экологичность.

Что дешевле

Разберемся в первую очередь с главным для многих вопросом: что дешевле — водяной или электрический теплый пол? Сразу и однозначно ответить, что выгоднее, нельзя. Здесь необходимо сравнивать цену оборудования, стоимость установки, затраты на эксплуатацию.

Цена системы. При подключении водяного подогрева пола к центральному отоплению достаточно купить трубы и соединительные муфты. В этом случае «теплый пол» с жидким теплоносителем в десятки раз дешевле кабельной системы подогрева. Однако здесь есть одно но — использование систем с жидким теплоносителем в многоэтажных домах запрещено.

Это переворачивает ценовой фактор на 180 градусов. Покупать придется не только трубы, но и дополнительное оборудование: котел, смесители, электронасосы и т.д. В итоге покупка оборудования будет в 5-6 раз дороже приобретения кабеля и терморегуляторов.

Стоимость работ по установке. Монтаж системы под напольным покрытием стоит примерно одинаково: в обоих случаях производится утепление основания пола, разводка труб или кабелей, заливка стяжки.

В то же время, для водяного обогрева нужны дорогостоящие дополнительные затраты — строительство подсобного помещения под отопительный котел, его установка, подводка теплоносителя к системе обогрева, монтаж смесительного узла — это существенные траты, которые окупаются довольно долго.

Затраты на эксплуатацию. Доказано и практикой, и теоретическими расчетами, что использование электроэнергии для обогрева дома в несколько раз дороже стоимости газа или твердого топлива.

Вывод: стоимость кабельной системы и ее монтаж дешевле водяного подогрева пола. В целом, при длительной эксплуатации, использование жидких теплоносителей экономит семейный бюджет.

Что служит дольше

Производители водяных систем подогрева пола указывают в сопроводительной документации срок эксплуатации в 50 лет, электрических — 30 лет. Проверить на практике пока не получается. «Теплый пол» пришел в Россию всего 15-20 лет назад.

Вывод: пока не будет накоплена статистика по сроку службы сравниваемых систем, отдавать преимущество никому нельзя.

Что проще собрать

Монтаж водяного обогрева пола должен вестись профессионалами — незначительные ошибки в соединении труб могут привести к возникновению протечки, а это значительные финансовые потери из-за полной замены пола и системы подогрева. Кабельную систему может собрать любой начинающий строитель — технология очень простая, без каких-либо нюансов.

Вывод: электроподогрев пола, при сравнении сложности монтажа, имеет несомненные преимущества.

Схема водяного теплого пола.

Что легче отремонтировать

Небольшая протечка в обогревательных трубах ведет к полному демонтажу стяжки. Разрыв электроцепи в кабеле находится приборами с точностью до 2-3 сантиметров. Поэтому достаточно разбить стяжку на небольшом участке. Многочисленные отзывы на форумах подтверждают, что повреждение кабеля устраняется быстрее и дешевле.

В этой ситуации на первый план выходит не стоимость ремонтных работ, а частота возникновения необходимости проведения ремонта. Практика показывает, что и протечки, и разрыв кабеля — результат человеческого фактора. Не ошибаются хозяева при эксплуатации систем — нет необходимости что-то ремонтировать.

Вывод: необходимость ремонта возникает очень редко. Поэтому, несмотря на мизерную стоимость ремонта кабеля по сравнению с устранением течи, показатель скорее следует игнорировать, чем учитывать.

Что безопаснее для здоровья

Многие специалисты-строители считают электрический подогрев пола вредным для человека из-за электромагнитного излучения. Но это формальный взгляд на проблему неспециалиста. Многочисленные замеры, проведенные как в России, так и в западных странах, показывают, что экранирование кабеля свело на нет электромагнитное излучение во время подогрева пола.

Даже сотовый телефон имеет более мощное излучение. У водяных «теплых полов» даже намека нет на негативное влияние на членов семьи.

Вывод: обе системы безопасны для человека.

Монтаж теплого пола

Монтаж теплого пола производится либо на этапе предстоящей заливки пола цементной стяжкой, либо при наличии стяжки ее придется снимать, для качественной укладки трубопроводов.

При начале монтажа теплого водяного пола укладывается гидроизоляционный слой на черновой пол, который необходимо очистить и по уровню выровнять в ровную плоскость. В качестве гидроизоляционного слоя обычно укладывают полиэтиленовую пленку, чтобы не допустить движения пленки и добиться герметичности, ее прикрепляют скотчем. Затем необходима укладка демпферной ленты, которая предназначена для компенсирования расширения и растрескивания стяжки в процессе нагрева трубопроводов. После чего проводится укладка утеплителя. При выборе утеплителя необходимо ориентироваться на его толщину. Например, в теплых комнатных помещения хватает утеплителя толщиной в 3 сантиметра, а если укладка проводится в помещении, где находится грунт в непосредственной близости от пола, то рекомендуется устанавливать утеплитель толщиной 10 сантиметров.

Затем, после проделанных манипуляций необходимо уложить армированную сетку для увеличения прочности конструкции. Также сетка помогает распределять равномерно тепло по всему периметру, так как на нее крепятся элементы обогрева.

Укладка нагревательных элементов является ответственным этапом при монтаже пола. При прокладке труб необходимо отступать от стен на 15-20 сантиметров с единым контуром без швов. Монтаж должен выполняться по определенной схеме. Для фиксации труб используют специальные крепежные профили, которые прикручиваются к полу с помощью дюбелей.

Не стоит забывать, что при монтаже теплого пола и финальной заливки цементной стяжки пола, необходимо проверить целостность гидравлической системы.

Врезка в однотрубную систему с дополнительным насосом

Такой вариант подключения имеет даже своё особое название – «ленинградка». Её применение требует установки насоса и проведения самостоятельной сборки смесительного узла.

Чтобы готовая система функционировала без перебоев, потребуется учесть соответствие её параметров следующим требованиям:

• раздающая магистраль по внутреннему диаметру соответствует DN25 или больше;
• на кольце размещено не более 5 радиаторов;
• петля тёплого пола подсоединяется к обратному трубопроводу после батарей;
• места врезки обратки и подачи располагаются на расстоянии больше, чем 30 см друг от друга;
• степень нагрева контура регулируется смесительным клапаном (трёхходовым, упрощённой конструкции).

Чертеж разводки теплого пола и однотрубного отопления радиаторами

В этой системе клапан необходим для приготовления воды требуемой температуры, а насос – для прогонки теплоносителя по контуру. С практическим применением такой схемы сталкиваться почти не приходится, поскольку функционирует она нестабильно, а радиаторы теряют балансировку из-за изменения расхода воды, вызванного работой насоса.

Где можно использовать комбинированные системы отопления

Комбинированные системы отопления имеют технические особенности, ограничивающие сферы использования. Каким требованиям должны отвечать помещения?

Наличие водяного отопления

Это главное условие монтажа. Системы теплых полов можно подключать двумя способами.

1. К существующим отопительным котлам. Преимущества такого решения – уменьшение сметной стоимости оборудования, сокращение времени монтажа. Недостаток – дополнительное отопление не может функционировать в автономном режиме. Это становится причиной увеличения расхода тепловой энергии, эффективность использования теплого пола понижается.
2. Устанавливать отельные котлы для обогрева пола. Недостаток – значительное возрастание стоимости. Преимущества – полная автономность, теплые полы можно использовать для незначительного обогрева помещений в случае кратковременного или незначительного понижения температуры на улице.

Отопительные котлы

В многоквартирных домах имеются свои индивидуальные требования: существующая инженерная система отопления должна позволять подключать отопление полов, требуется разрешение на монтаж оборудования от управляющих организаций.

Соответствие электрических коммуникаций новым показателям по мощности

Условие касается только тех случаев, когда в качестве дополнительного обогрева помещения используются электрические полы. Мощность квадратного метра нагревательных элементов колеблется в пределах 150–200 Вт, с учетом площади помещений суммарная мощность достигает больших значений. Не все электрические проводки выдерживают значительное увеличение нагрузки, кроме того, нужно монтировать отдельную предохранительную электрическую арматуру.

Электрический теплый пол

И еще одна проблема. В некоторых случаях для подключения потребуется разрешение владельцев электрических сетей. А выдают они его не всегда, нередко отказывают под различными предлогами: не позволяют технические возможности трансформаторной подстанции, не приспособлены воздушные и кабельные линии и т. д.

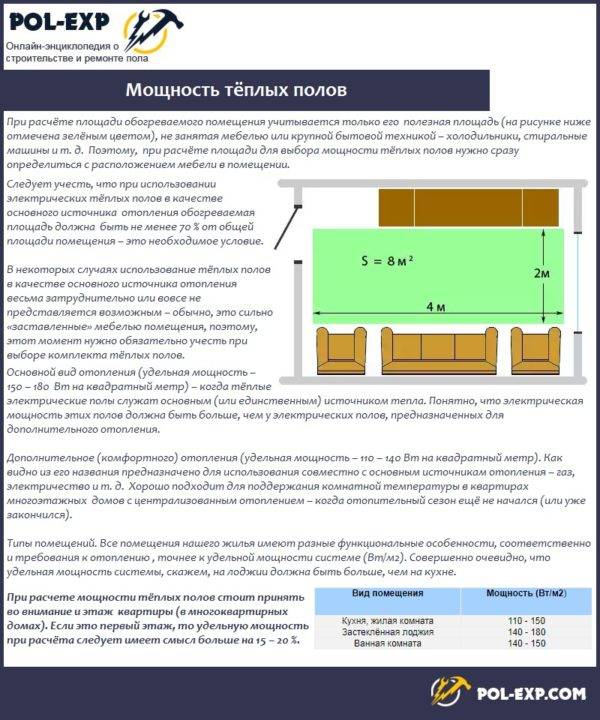

Мощность тёплых полов

Требования к напольным покрытиям

Несмотря на то что производители рекомендуют устанавливать системы обогрева пола на все виды финишных покрытий, теплотехники и профессиональные строители имеют другое мнение. Какие реальные ограничения выдвигают специалисты?

1. Показатели теплопроводности финишного покрытия. Чем выше теплопроводность, тем быстрее передается тепловая энергия от теплоносителей в помещение, тем меньше потери, тем эффективнее обогрев пола. С учетом этих базовых данных теплые полы рекомендуется монтировать под керамическими плитками, искусственным камнем, обыкновенным без утеплителей линолеумом. Соответственно, системы под деревянными и утепленными финишными половыми покрытиями монтировать нецелесообразно.

2. Материал изготовления половых покрытий. Не рекомендуется подогревать полы из штучного паркета, клееных и натуральных досок. Кроме низких параметров теплопроводности, эти материалы крайне негативно реагируют на высокую температуру и колебание влажности. Пиломатериалы неизбежно рассыхаются, в них появляются трещины. Половые покрытия приходится часто менять, а это большие финансовые потери.

Еще одно предостережение. Системы подогрева должны постоянно контактировать с холодным воздухом, за счет конвекции происходит теплообмен и одновременно исключается перегрев оборудования.

Оптимальный вариант – предусмотреть возможность комбинированной системы отопления на стадии проектирования здания. В случае установки оборудования в эксплуатирующихся помещениях лучше получить консультацию у специалистов, узнать о необходимых разрешениях и только после этого приступать к установке различных систем и дополнительного оборудования.

Лучше всего проектировать систему отопления на стадии строительства дома

Виды

Терморегуляторы теплого пола различаются на:

• механические;
• электронные;
• программируемые.

Плюс есть модели с дистанционным управлением по Wi-fi со смартфона. В этом отношении данные приборы сильно похожи на термостат для газового котла, который в соответствующем исполнении также можно контролировать через интернет.

Виды терморегуляторов

Механический

Главные достоинства регулятора механического – дешевизна, простота конструкции и надежность. В нем отсутствует какая-либо электроника. На его корпусе есть только выключатель «ВКЛ/ВЫКЛ» и поворотное колесико для установки желаемой температуры.

Обычно такой термостат рассчитан на одну зону управления. Для большинства ситуаций его вполне достаточно. Но нередко «теплые полы» разбивают на несколько зон с разным нагревом (например, одна возле кровати или дивана, а вторая это остальная комната). Тогда подобному терморегулятору лучше предпочесть его более продвинутый электронный аналог с расширенным функционалом.

Механические

Чаще всего механический термостат устанавливают с электрическими теплыми полами. Он позволяет подключить систему нагревательных матов к сети 220 В напрямую через себя. При достижении заданных параметров такой прибор отключает электропитание, а при охлаждении помещения потом вновь соединяет цепь для подачи напряжения.

Электронный

Электронный терморегулятор теплого пола по функциям и схеме работы практически полностью повторяет первый вариант механический. Только он собран уже на основе контролирующей микросхемы и имеет дисплей. Модели этого вида могут быть рассчитаны на одну либо несколько зон управления. Если комната просторная и система обогрева занимает большую площадь, то выбирать для подключения к питанию и регулировки ТП стоит именно их.

Электронный

Разница в цене между электронным и механическим термостатом для одного и того же нагреваемого пола достигает 15–30%. Нет электроники, прибор стоит дешевле. А если есть микросхемы внутри, то он выходит дороже. При этом особых различий в плане использования между ними нет.

Единственный серьезный минус электронного устройства – сброс настроек при отключении электрического тока. Если «механика» после появления в сети напряжения начнет опять работать с выставленными изначально параметрами, то терморегулятор на микросхеме придется включать вручную. При этом между сбоем и приходом хозяев домой может пройти значительное время, в течение которого пол греться не будет.

Программируемый

Если хочется максимально сэкономить на эксплуатации ТП, то подключать теплый пол следует через температурный регулятор программируемого типа. Это устройство работает также на микросхеме. Однако количество режимов работы и настроек здесь гораздо больше, нежели в обычном электроном приборе.

За расширенный функционал приходится платить дороже. И чем больше может такой термостат, тем выше его стоимость. Однако все затраты на него быстро окупаются за счет экономии электроэнергии или иного энергоносителя, используемого для нагрева пола.

Програмируемый терморегулятор

Подобные девайсы дают полный контроль над напольным отоплением. Если требуется повысить надежность работы бойлера на газу, то ставится источник бесперебойного питания для газового котла. А если есть желание добиться максимальной экономии при работе ТП, то надо подсоединять к нему программируемый терморегулятор.

С помощью разных программ можно для каждого времени суток задать свой рабочий режим. Ведь когда в доме никого нет, теплый пол можно ненадолго отключить или перевести на поддержание более низких температур.

С дистанционным управлением

Часть электронных и программируемых терморегуляторов предполагает возможность управления ими дистанционно. Такие устройства используются в системах типа «умный дом». Это наиболее продвинутые, функциональные и дорогие приборы контроля водяного или электрического теплого пола.

Дистанционный контроль облегчает управление

В качестве внешнего элемента управления применяются:

• пульты ДУ;
• смартфоны;
• компьютеры.

В остальном это обычные программируемые приборы.

Водяной теплый пол

Принцип работы водяного теплого пола, основан на передаче энергии от теплоносителя (горячей воды) окружающему пространству. Горячая вода поступает из центральной системы водоснабжения (в квартире) или от отопительного котла (в бане, в частном доме). Трубы укладываются под полом по особой схеме, в результате чего, напольное покрытие равномерно нагревается. При наличии надежной и бесперебойной подачи теплоносителя, систему водяного теплого пола можно применять как основная сеть отопления дома, демонтировав радиаторы, что существенно улучшит внешний вид помещения и увеличит его полезную площадь.

Способы укладки нагревательных труб

По способу укладки, различают две системы водяных теплых полов:

• В бетонную стяжку. Самый правильный по технологии вариант. Уложенные в пространство под полом, трубы заливаются песчано-цементной смесью с добавлением пластификаторов, что обеспечивает надежную защиту труб от повреждений в результате механических повреждений и обеспечивает высокий коэффициент полезного действии всей отопительной системы. Прогреваясь, бетон, представляет собой равномерно разогретую поверхность, что обеспечивает комфорт жителей дома, так как отсутствуют не прогретые участки напольного покрытия.
• Под деревянный пол. Недорогой, по сравнению с укладкой в стяжку, способ. Трубы укладываются между лагами под черновой пол. Применяется при невозможности произвести заливку бетоном (второй этаж в деревянном доме) или по финансовым причинам. Этот вариант менее эффективен с точки зрения обогрева помещений.

Система труб разводится по заранее установленным схемам:

• Двойная спираль. Применяется в холодных или обладающих большим объемом помещениях. Принцип действия основан на том, что теплая труба пересекается с более холодной, что обеспечивает эффективный и равномерный прогрев всего помещения.
• Змейка. Используется в помещениях средних размеров. Теплоноситель поступает, по трубам, от внешней стены к внутренней, зигзагами.
• Двойная змейка. Применяется при невозможности обеспечить равномерный прогрев одинарной «змейкой». Трубы укладываются двойным зигзагом, когда вводная труба проходит рядом с выходной.

Для изоляции находящегося ниже помещения, применяются теплоизоляционные материалы:

1. Изовер.
2. Вспененный полиэтилен с отражающим слоем. Обладает прекрасными теплоизоляционными свойствами. Применяется в увлажненных помещениях и помещениях, в которых зазор между трубами и черновым полом – минимален.
3. Пенополистироловые плиты. Идеально подойдут для укладки в большое пространство под полом. Этот теплоизолятор сохраняет свои свойства даже в сильно увлажненных помещениях.
4. Минеральная вата. Не рекомендуется к применению в помещениях с повышенной влажностью, так как по мере впитывания влаги, ее теплопроводность увеличивается, а следователь, снижаются теплоизоляционные свойства.

Система водяного обогрева пола, состоит из:

• Водяной насос. Предназначен для принудительной перекачки теплоносителя по системе труб обогрева пола.
• Верхний теплопроводящий слой. Обеспечивает равномерный прогрев поверхности и обеспечивает защиту труб от повреждений.
• Крепежные элементы. Используются для крепления труб к лагам и фиксации изоляционных материалов.
• Трубы. Обеспечивают перенос теплоносителя по всей площади комнаты.
• Гидро и теплоизоляционные материалы. Предотвращают утечки воды, служат для уплотнения резьбовых соединений и уменьшения тепловых потерь.
• “Гребенка” и распределительный узел. Узел, который распределяет теплоноситель по разным контурам теплого пола.

Монтаж теплого пола

Обычно, состоит из этапов:

Демонтаж старой стяжки.

• Выравнивание пола.
• По периметру пола закрепляется демпферная лента.

• Во избежание тепловых потерь основание пола утепляется.
• Сверху утеплителя укладывается армирующая сетка, к которой в последующем можно закрепить трубу теплого пола (вместо крепежных полос и клипс).

Производиться расчет диаметра труб, и выбирается схема их расположения.

Для максимального комфорта, можно включить в систему регулируемые клапана, управляемые терморегулятором, что позволит поддерживать температуру установленную пользователем.

• Система заливается стяжкой или монтируется прямо под половое покрытие (доски).
• На одной из стен, рядом с котлом, монтируется распределительный щиток с насосом и гребенками.

Теплый пол – альтернативная система отопления дома

Несмотря на то что теплый пол в качестве альтернативного отопления стал использоваться всего несколько десятилетий назад, об этой технологии человек знал как минимум 2 тысячи лет. Например, эта прогрессивная технология с успехом применялась в Древнем Риме в качестве основного отопления римских бань того времени. Сегодня можно выделить три основных типа обогреваемых полов:

• водяные;
• электрические;
• инфракрасные.

Для того чтобы понять все достоинства и недостатки этой системы обогрева помещений, следует рассмотреть все три типа более подробно.

Водяной

Основным нагревательным элементом в системе обогрева теплый пол выступает труба: медная, пластиковая или металлопластиковая. В качестве теплоносителя используется вода из центральной системы отопления или горячего водоснабжения.

К недостаткам такой системы отопления можно отнести:

• увеличение высоты напольного «пирога» приблизительно на 100 мм;
• обязательное наличие насоса;
• запрет на обустройство водяного теплого пола в квартире.

Зачем нужен циркуляционный насос? Дело в том, что при монтаже такой системы обогрева жилища длина отопительного контура может увеличиться более чем на 100 метров. В связи с этим давление теплоносителя на выходе из контура резко падает, что приведет к нарушению теплоснабжения у соседей. Для того чтобы восстановить необходимые параметры давления теплоносителя в отопительном контуре дома, и следует использовать насос.

Теперь несколько слов о законности этого мероприятия: на основании постановления правительства № 73-ПП такое переоборудование системы отопления запрещено в Москве и некоторых регионах России. Чтобы не сталкиваться с достаточно внушительными штрафными санкциями, множество людей оставляют радиаторы в качестве основных отопительных приборов.

Электрический

В электрических системах обогрева пола нагревательным элементом является специальный электрический кабель или термоматы. Кабельные полы прокладывают непосредственно в массиве стяжки с обязательным подключением к терморегулятору. Термоматы представляют собой тонкий нагревательный кабель, закрепленный на полимерной сетке из негорючих материалов.

Основными достоинствами электрической системы теплый пол является простой монтаж и высокая скорость нагрева. К недостаткам можно отнести:

• обязательную термоизоляцию нагревательных элементов;
• наличие заземления;
• высокую стоимость;
• возможную деформацию напольного покрытия при сильном нагреве.

Инфракрасный

Инфракрасный «теплый пол» является новинкой на российском строительном рынке. Особенностью такой системы является то, что обогрев помещения происходит не за счет нагревательных элементов, а благодаря ИК излучению, которое нагревает находящиеся на его пути предметы. Прежде всего, нагревается половое покрытие, которое и отдает тепло воздуху в помещении.

Основными достоинствами такой системы отопления являются: низкое энергопотребление, совместимость со всеми типами напольных покрытий и наиболее равномерное распределение тепла по помещению. К недостаткам можно отнести высокую стоимость комплектующих и сложность монтажа.

В каких случаях монтируют комбинированное отопление

Комбинированная система отопления хорошо себя показывает в домах самых разных конструкций и назначения. Если для примера рассмотреть двухэтажное здание, то смонтированные теплые полы на первом этаже создают комфортный микроклимат, обогревая помещение. Параллельно теплыми потоками воздуха прогревается и потолок – он же служит полом для комнат на втором этаже. Смонтированные на втором этаже радиаторы будут обогревать комнаты, а пол не станет мостом холода и источником теплопотерь.

Поверх теплого пола на нижнем этаже лучше всего подойдет керамическая плитка. А вот для гостиной или спальни лучше выбрать покрытие другой текстуры. С помощью терморегуляторов можно легко управлять температурой пола по своему усмотрению.

В идеале возможность создания комбинированного отопления должна быть предусмотрена проектом строящегося многоэтажного дома. Однако в реальных условиях это практически невыполнимо в силу многих ограничений. В частности, если в квартиры будет проведено центральное отопление, то монтировать в них водяные теплые полы нельзя. Хотя системы с теплообменниками вполне имеют право на жизнь.

Чтобы проложить в квартире водяной теплый пол, понадобится согласование проекта с соответствующими организациями

Кроме того, важно правильно выбрать напольное покрытие. Например, ковролин или паркет в силу своих теплоизоляционных свойств для этих целей не подходят. Оптимальными материалами считаются ламинат и плитка

Оптимальными материалами считаются ламинат и плитка.

Если вы хотите постелить линолеум, он должен быть очень хорошего качества. Дешевый материал при нагреве быстро деформируется и начнет выделять в воздух токсичные вещества, а это уже угрожает здоровью жильцов.
