Однотрубная система отопления: схема в частном доме, как работает одноконтурная, вертикальная разводка

Частые ошибки при выборе компонентов

Самой главной ошибкой мастера является попытка обустроить однотрубную отопительную систему в доме, площадь которого превышает 100 м.кв. Если установить на один контур слишком много радиаторов, он не будет эффективно работать. Еще одна ошибка — выбор котла с неравноценным КПД. Если он слишком низкий, то в здании будет холодно, если высокий, то потребление топлива увеличится.

Ошибкой считается подключение батарей посредством уголков и при отсутствии перемычек. Если сделать так, то прогрев помещения будет неравномерный, а при поломке одного радиатора придется останавливать всю систему.

При выборе слишком большого диаметра трубы контур будет работать неэффективно.

Схемы однотрубной разводки

Если организована однотрубная система отопления в частном доме, радиаторные теплообменники можно подключить к контуру следующими способами:

Последовательно. Последовательный порядок подключения батарей состоит в выстраивании их в цепь, при этом трубопровод обратки каждой заводят на подачу следующей.

Понятно, что первый радиатор в цепочке будет нагреваться сильнее последующих с постепенным снижением теплоотдачи более удаленных, при большом количестве батарей самая последняя рискует остаться полностью холодной. К тому уже при появлении неисправностей на одном из участков придется перекрывать поток теплоносителя во всем контуре, а засоры могут привести к возникновению опасных аварийных ситуаций.

Рис. 5 Параллельное соединение батарей в однотрубной ленинградке и его особенности

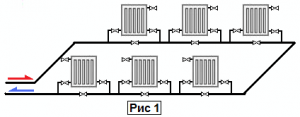

Параллельно. Такая схема однотрубного отопления используется намного чаще, чем рассмотренный выше вариант. В ней центральная труба делает петлю от выхода котла к его входу, а каждый радиатор подсоединяется к трубопроводу двумя отводами. Отопление в одну трубу с параллельно подключенными радиаторами получило название ленинградка и раньше широко использовалось при обогреве государственных объектов и учреждений, мест общественного пользования. Ленинградка не потеряла актуальность и в настоящее время, часто применяется в случаях, где во главу угла ставится экономия материалов, простота монтажа.

Однотрубная разводка в самотечных системах

В самотечных (гравитационных) системах нагретая котлом вода поднимается вверх в накопительный бак и спускается вниз по наклонной горизонтальной трубе. К трубопроводу последовательно подключен ряд радиаторов, от выходного патрубка последнего отходит трубопровод обратки к котлу.

Так как скорость потока во всех самотечных системах невысока, отопительную жидкость транспортируют по трубопроводу диаметром не менее 40 мм.

Диагональная последовательная схема не позволяет регулировать температуру нагрева каждого теплообменника изменением объема теплового носителя, проходящего через радиатор. Ей присущи все недостатки последовательного подключения радиаторов, связанные с наиболее низкой теплоотдачей последних в цепи батарей.

Рис. 6 Схема однотрубной гравитационной отопительной системы

Закрытая однотрубная система отопления с принудительной циркуляцией

В системах с принудительной циркуляцией отопительную жидкость проталкивает по трубопроводу электронасос. Благодаря этому появилась возможность прокладывать трубопроводы от котла в горизонтальном положении, подключать к нему расположенные на верхних этажах радиаторы.

При разводке с одной трубой используют параллельную схему подключения батарей, получившую название ленинградка. В данной разводке теплообменники подключают снизу, но встречается и диагональный вариант их подсоединения примерно с такой же эффективностью.

При организации ленинградки рекомендуется прокладывать основную магистраль из труб большого диаметра в 32, 40 или 50 мм.

Отводы к радиаторам обычно делают из трубы 20 или 25 мм размера.

Рис. 7 Однотрубная схема с принудительной циркуляцией

В схеме имеется возможность изменять температуру нагревания каждого радиатора в цепи за счет установки на вход или выход батареи регулирующей арматуры — вентильных кранов, терморегуляторов.

Иногда температурную регулировку производят дополнительными вентилями, установленными под каждой батареей.

Еще один распространенный вариант выравнивания теплоотдачи каждого из радиаторов — увеличение количества секций в наиболее отдаленных от котла теплообменниках.

При использовании ленинградки в быту для отопления индивидуальных жилых домов хозяевам следует учитывать следующее. Так как большая часть теплового носителя проходит по замкнутой трубопроводной петле, не попадая в радиаторные теплообменники, ее энергоэффективность по сравнению с двухтрубной разводкой ниже более чем в 2 раза.

Рис. 8 Примеры диагонального подключения батарей

Однотрубная разводка в коммунальных домах

В большинстве коммунальных домов используют однотрубное отопление. Тепловой носитель поступает снизу или сверху в боковые патрубки батарей и отводится тоже с боку на этой же стороне.

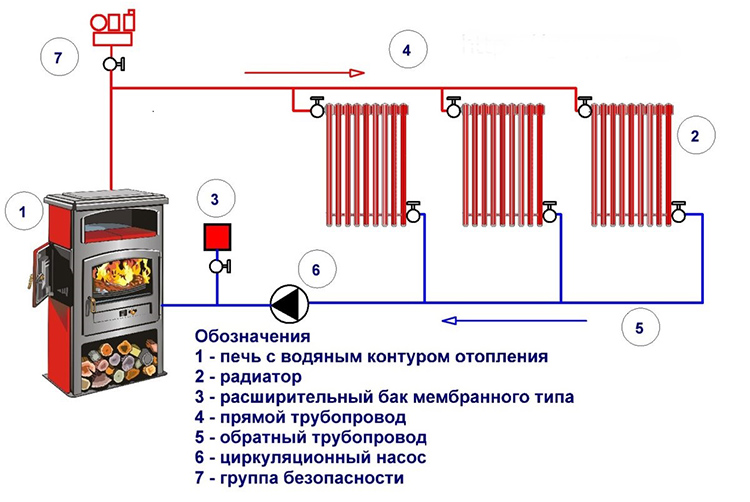

Элементы системы с принудительной циркуляцией

Принудительная циркуляция — процесс, требующий установки не только насоса, но и других обязательных элементов.

К ним относятся:
расширительный бак для компенсации объема теплоносителя при изменении температуры;
группа безопасности, включающая манометр, термометр, предохранительный клапан;
радиаторы, подключенные по одной из схем разводок;
краны Маевского или сепаратор воздуха;
обратный клапан;
краны заполнения и слива системы;
фильтр грубой очистки.

Кроме того, при использовании в качестве нагревателя твердотопливного котла, без функции автоматической загрузки топлива, рекомендуется включить в систему теплоаккумулятор — накопительный бак нужного объема. Это позволит выровнять температуру теплоносителя и избежать ее суточных колебаний.

Классификация однотрубных систем отопления

В данном виде отопления отсутствуют разделения на обратные и подающие трубопроводы, поскольку теплоноситель после выхода из котла идет по одному кольцу, после чего опять возвращается в котел. Радиаторы в данном случае имеют последовательное расположение. В каждый из этих радиаторов теплоноситель попадает по очереди. сначала в первый, потом во второй и так далее. Однако температура теплоносителя будет снижаться, и последний в системе отопительный прибор будет иметь температуру ниже первого.

Классификация однотрубных систем отопления выглядит так, каждый из видов при этом имеет свои собственные схемы:

закрытые системы отопления. которые не сообщаются с воздухом. Отличаются избыточным давлением, воздух можно сбросить только вручную посредством специальных вентилей или же автоматических воздушных клапанов. Подобные системы отопления могут работать с циркулярными насосами. Такое отопление также может иметь нижнюю разводку и соответствующую схему;
открытые системы отопления. которые сообщаются с атмосферой при помощи расширительного бака для сбрасывания лишнего воздуха. В данном случае кольцо с теплоносителем следует размещать выше уровня приборов отопления, в противном же случае в них будет собираться воздух и циркуляция воды будет нарушена;
горизонтальные – в таких системах трубы теплоносителя размещены горизонтально. Это отлично подходит для частных одноэтажных домой или же квартир, где есть автономная система отопления. Однотрубный вид отопления с нижней разводкой и соответствующая схема – лучший вариант;
вертикальные – трубы теплоносителя в данном случае размещены в вертикальной плоскости. Такая система отопления лучше всего подходит для частных жилых домов, состоящих из двух-четырех этажей.

Нижняя и горизонтальная разводка системы и ее схемы

Циркуляция теплоносителя в горизонтальной схеме прокладки труб обеспечивается при помощи насоса. А подающие трубы размещены над полом или под ним. Горизонтальная магистраль с нижней разводкой должна быть проложена с небольшим уклоном от котла, радиаторы же нужно ставить все на одном уровне.

В домах, где два этажа, подобная схема разводки имеет два стояка — подающий и обратный, вертикальная же схема допускает их большее количество. Во время принудительной циркуляции теплоагента с применением насоса температура в помещении повышается намного быстрее. Поэтому чтобы установить такую систему отопления нужно использовать трубы с меньшим диаметром, нежели в случаях естественного движения теплоносителя.

Циркуляционный насос следует устанавливать всегда в конце обратной части трубопровода независимо от того, какую вы выбрали схему системы отопления. Дело состоит в том, что максимальная температура рабочей жидкости в насосе должна составлять 60 градусов. Если разводка вертикальная в двухэтажном строении, систему нужно оснащать стояком, посредством которого теплоноситель будет подниматься на второй этаж. Стояк должен врезаться до первого радиатора нижнего этажа, если это позволит сделать планировка дома.

На трубах, которые входят в этажи, нужно ставить вентили, которые будут регулировать подачу горячей воды на каждый этаж.

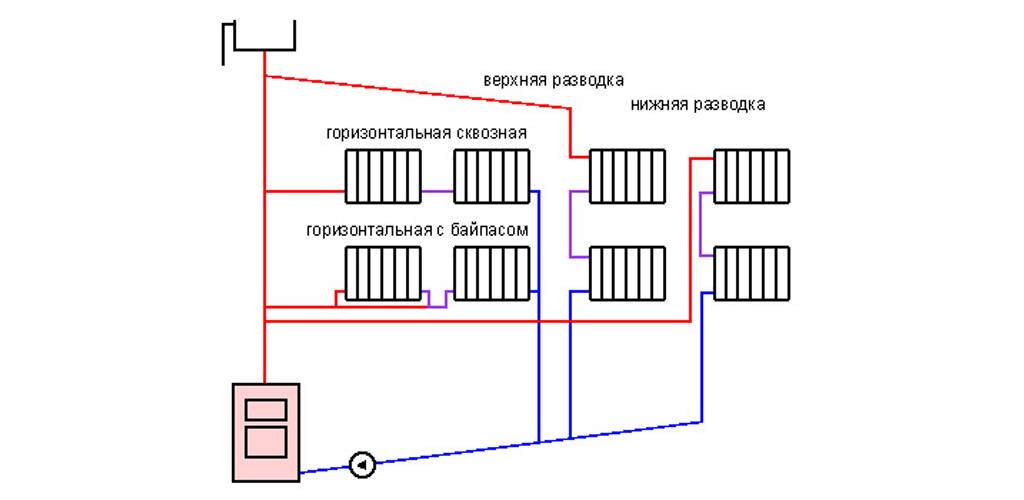

Рассмотрим некоторые схемы разводки для однотрубной системы отопления:

схема с вертикальной подачей – может иметь естественную или принудительную циркуляцию. При отсутствии насоса теплоноситель циркулирует посредством смены плотности во время остывания при теплообмене. От котла вода поднимается в магистраль верхних этажей, затем по стоякам распределяется по радиаторам и остывает в них, после чего опять возвращается в котел;

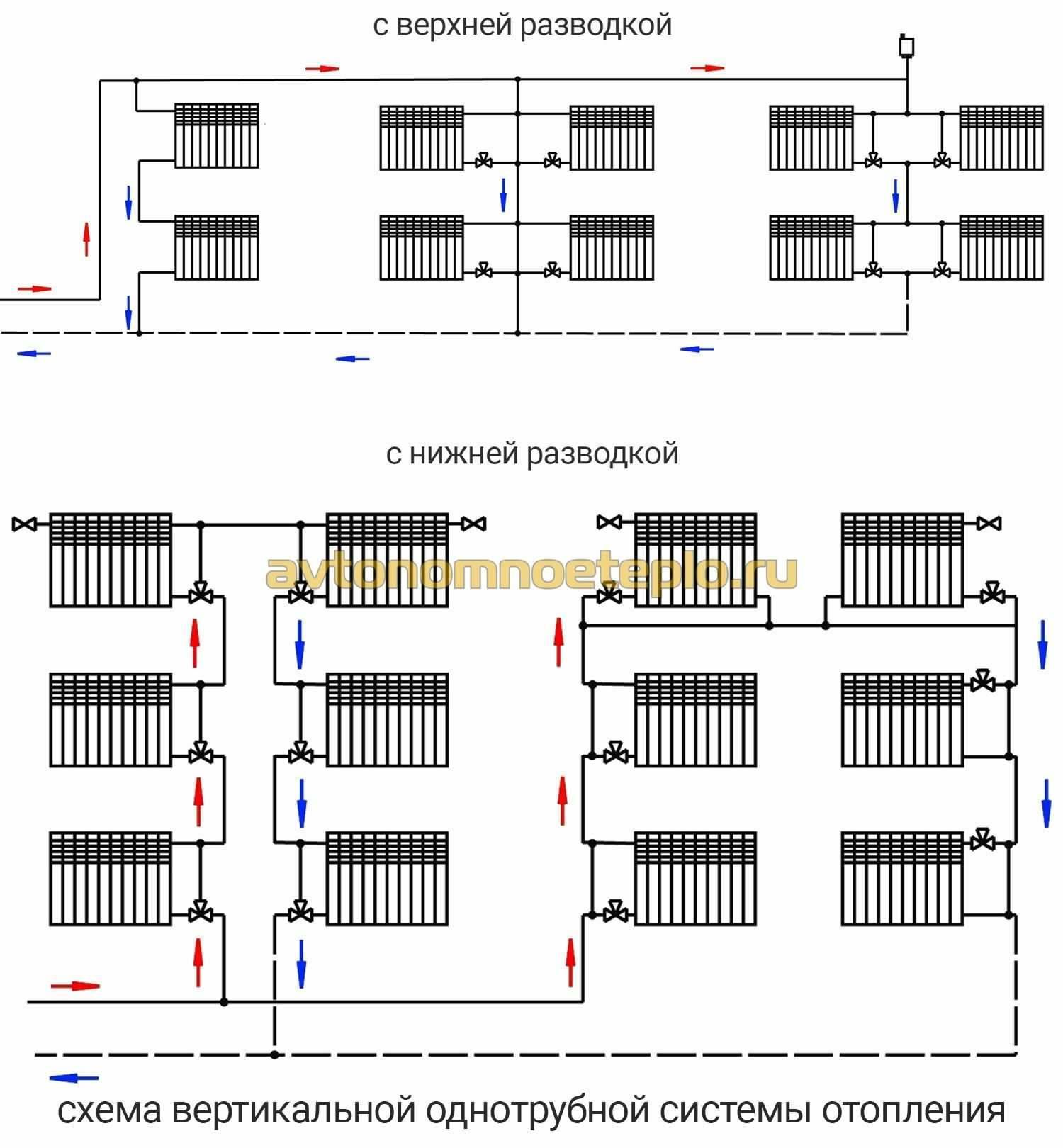

схема однотрубной вертикальной системы с нижней разводкой. В схеме с нижней разводкой возвратная и подающая магистрали идут ниже приборов отопления, а трубопровод проложен в подвале. Теплоноситель подается по стоку, проходит через радиатор и возвращается вниз в подвал через опускной стояк. При данном методе разводки теплопотерь будет значительно меньше, чем тогда, когда трубы находятся на чердаке. Да и обслуживать систему отопления с данной схемой разводки будет очень просто;
схема однотрубной системы с верхней разводкой. Подающий трубопровод в данной схеме разводки расположен над радиаторами. Подающая магистраль проходит под потолком или через чердак. Через эту магистраль стояки идут вниз и к ним по одному крепятся радиаторы. Обратная магистраль идет или по полу, или под ним или через подвал. Такая схема разводки подойдет в случае естественной циркуляции теплоносителя.

Помните, что если вы не хотите поднимать порог дверей с целью прокладки подающей трубы, вы можете плавно ее понизить под дверью на маленьком кусочке земли с выдерживанием общего уклона.

Плюсы и минусы однотрубных разводок

Постараемся дать объективную оценку и выделим реальные достоинства однотрубных водяных систем:

Закрытую схему с мембранным расширительным бачком проще монтировать. Одна труба прокладывается быстрее, чем две.
Одинарную магистраль либо стояк проще упрятать в стены, нежели двухтрубные ветви (пример ниже на фото). Ложка дегтя: кольцевой коллектор пересекает дверные проемы, затрудняющие прокладку.
Отопительная сеть со стояками незаменима, когда необходимо организовать самотек в здании на 2—3 этажа. Нет смысла проходить сквозь перекрытие двумя трубопроводами, одной вертикальной лини вполне достаточно.
Монтаж обходится дешево в одном случае: когда самотечная схема системы отопления применяется в одноэтажном частном доме. Экономия достигается за счет прокладки одной магистрали вместо двух (вспомните, для самотека априори нужны трубы больших диаметров Ø48—57 мм).
Система закрытого типа поддается автоматическому регулированию посредством радиаторных термостатических вентилей. Оговорка: надо учитывать специфику работы отопительных приборов и правильно подобрать арматуру. Ниже мы вернемся к данному вопросу.

Трубы малых диаметров замуровываются в стенах, больших — закрываются декоративными экранами

Главная проблема «ленинградки» – остывание теплоносителя по мере продвижения к дальним батареям. Невозможно наращивать секции радиаторов и сечение магистрали до бесконечности, оптимальное количество приборов – 4—5 шт. на одном контуре.

Перечислим другие недостатки:

Гидравлическая неустойчивость — влияние одной батареи на работу остальных. Если перекрыть первый радиаторный вентиль, последующие приборы получат более горячую воду и станут перегревать комнаты.
Чтобы теплоноситель хорошо затекал в радиаторы при закрытой ленинградской схеме, нужно применять полнопроходную арматуру на ответвлениях. Увеличение гидравлического сопротивления подводки заставляет течь воду дальше по прямой, расход теплоносителя через батарею уменьшается.
Слева изображен стандартный угловой вентиль с небольшим отверстием, справа — радиаторный термостатический клапан с увеличенным проходным сечением
«Ленинградка» и вертикальная разводка дороже двухтрубной плечевой схемы. Если прибавить затраты на дополнительные радиаторные секции, то стоимость монтажа из сшитого полиэтилена сравнится с лучевой системой, где фитинги не применяются, зато есть распределительная гребенка.
Схема сложна в расчете и настройке (балансировке). Мощность и площадь поверхности теплоотдачи батарей надо определить максимально точно.

Дополнительный минус самотечных разводок – большие диаметры труб, проложенных с уклоном 3—5 мм на погонный метр. Выходящие из потолков стояки торчат на виду и портят интерьер помещений. Замуровать трубопроводы в стены не всегда возможно, приходится изощряться и делать декоративные короба.

Виды однотрубных систем

Существует несколько основных видов одноконтурных теплосистем:

Проточные – тепловой носитель протекает внутри всех батарей, пока не дойдет до конца линии и не вернется в котел.
С байпасами – между верхней и нижней трубой, которые подходят к отопителям, ставятся перемычки – байпасы. Создается обходной путь, по которому вода быстрее достигает последней батареи.
Горизонтальные – трубы с них проложены вдоль комнат.
Вертикальные – в здании монтируются вертикальные стояки, к которым друг над другом крепятся радиаторы.

Все эти одноконтурные схемы могут быть:

Гравитационными и принудительными – в первом случае теплоноситель циркулирует без насоса, под действием нагрева и силы тяжести. Во втором – используется насосное оборудование, которое перегоняет жидкость по трубам.
Открытыми и закрытыми – их отличает конструкция расширительного бака (гидробака). Так называется емкость, которая принимает образовавшиеся излишки теплоносителя при скачках давления и предохраняет теплосистему от поломок. В открытом типе для этой цели используются канистры или любые негерметичные бачки, а для закрытого нужен расширительный бак с мембраной внутри.

Двухконтурная разводка батарей

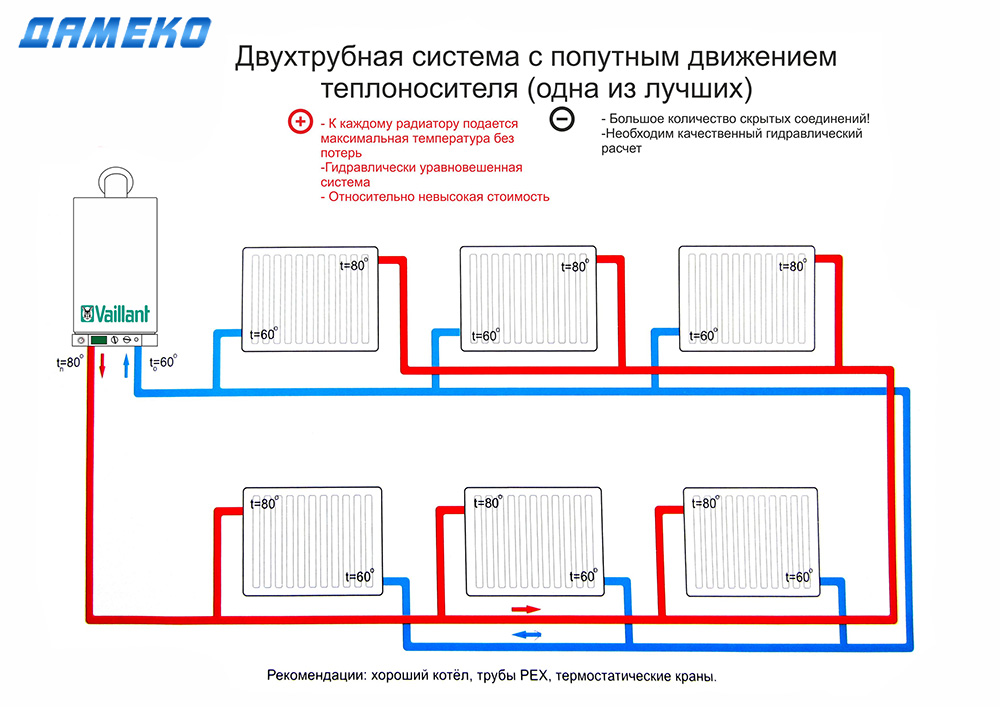

Двухтрубная система отопления отличается от однотрубной разделением на две трубы — подачи и возврата теплоносителя. Она обеспечивает равномерный обогрев всех комнат. Такую разводку используют в большинстве новых домов.

Принцип работы

В двухтрубной схеме вода из котла поступает к радиаторам по подающей трубе (магистрали).

Возле каждого радиатора подающая магистраль имеет соединительный входящий патрубок, через который теплоноситель поступает в батарею. Подающая магистраль заканчивается возле последнего радиатора.

Кроме входящего патрубка, у каждого радиатора предусмотрен выходящий патрубок. Он соединяет её с обратной трубой. Обратная магистраль начинается от первой батареи и заканчивается входом в котёл.

Таким образом, нагретая вода поступает в радиаторы равномерно и одинаковой температуры. Из каждого радиатора вода выводится в обратную трубу, где собирается и подаётся в котёл для последующего нагрева. Благодаря такому движению теплоносителя все комнаты в помещении прогреваются одинаково.

Чем отличается

Двухтрубная система отопления включает в себя элементы однотрубной системы и дополнительные устройства. Кроме котла, радиаторов, труб подачи и обратного сбора воды (так называемой обратки), двухтрубная схема включает также циркуляционный насос.

Большая протяжённость магистралей, наличие углов и поворотов в трубах подачи осложняет движение теплоносителя. Поэтому необходима его принудительная циркуляция электрическим насосом.

Фото 1. Циркуляционный насос модели 32-40, напряжение 220 Вольт, производитель – «Oasis», Китай.

Также в двухтрубной схеме присутствует больше кранов, регулирующих подачу воды и её количество. Такой кран устанавливается перед каждым радиатором — на входе и на выходе.

Классификация по расположению

В горизонтальной двухтрубной системе трубы соединяют радиаторы горизонтально. Такая схема работает в отоплении одноэтажного дома или одного этажа многоэтажного коттеджа.

В вертикальной двухтрубной системе трубы соединяют радиаторы, расположенных друг над другом, в одном «стояке». При этом есть отличия от однотрубной вертикальной схемы. Здесь — благодаря наличию трубы подачи и обратки, в вертикальном отоплении могут использоваться батареи любой ширины — многосекционные (поскольку стояки подачи и обратки могут быть удалены друг от друга). Поэтому эффективность двухтрубного вертикального обогрева — выше.

Справка! Желательно, чтобы батареи комнат, расположенных друг над другом, имели одинаковое количество секций. Так проще прокладывать вертикальную трубу обратки.

Нижняя и верхняя обвязка: что эффективнее

Термин «нижней» и «верхней» обвязки обозначает способ подключения батарей в систему отопления. При нижней обвязке входящая вода попадает в батарею через нижний патрубок.

Если она выходит из радиатора также внизу, то эффективность работы радиатора будет снижена на 20-22%.

Если выходящий патрубок будет расположен вверху, то эффективность работы радиатора будет снижена на 10-15%. В любом случае при нижней подаче воды в батареи эффективность обогрева снижается.

При верхней обвязке (подаче) входящий патрубок подключается к радиатору в верхней части. В таком случае движение теплоносителя организовывается эффективнее, батарея будет работать на 97-100% (97% – если входящие и выходящие патрубки расположены с одной стороны радиатора, и 100% – если входящий патрубок с одной стороны сверху, а выходящий — с другой стороны снизу).

Достоинства и недостатки

Достоинства:

Подходит для организации отопления частных домов большой площади, при этом в систему обязательно врезается циркуляционный насос.
Обогревает все комнаты на этаже или в стояке равномерно.

Недостатки:

Обходится дороже однотрубной системы, поскольку требуется вдвое больше материалов — труб между котлом и радиаторами, а также соединительных устройств, кранов, вентилей.
Циркуляционный электрический насос делает работу системы зависимой от наличия электричества.

Важно! Увеличение количества труб и количества теплоносителя в системе — приводит к росту гидродинамического сопротивления и не даёт возможность воде двигаться самотёком. Необходима принудительная циркуляция и работающий циркуляционный насос

Какой тип циркуляции выбрать

И снова выбор стоит между двумя вариантами: принудительной и естественной циркуляцией.

Естественная циркуляция будет работать при любых обстоятельствах, в том числе при отключении электричества. Это примитивная схема, в которой движение теплоносителя обеспечивает разгонный участок магистрали, расположенный под наклоном в верхней части.

Горячая вода поднимается от котла вверх и под влиянием гравитации устремляется к радиаторами, расположенным внизу магистралиФОТО: greypey.ru

Если в доме верхняя разводка к радиаторам, то достаточно просто плавного поворота трубопровода, а при горизонтальной разводке дополнительно устанавливается разгонный коллектор, имеющий высоту не меньше полутора метров от первой батареи.

Важно отметить, что для такого типа циркуляции важно правильно подобрать сечение трубопровода для магистрали и количество радиаторов. Также придётся отказаться от части запорных механизмов, что может усложнить ремонтные работы

Принудительная система даёт возможность использовать тонкие аккуратные трубы и произвольное количество радиаторов со сложной схемой разводкиФОТО: greypey.ru

Её главный недостаток – энергозависимость. Насос можно поставить в любом месте трубопровода, поэтому, если не хотите слушать постоянный шум – выбирайте подвал или пристройку. При таком решении, каждый радиатор можно оснастить системой регулирования, контролируя температуру в каждом помещении по отдельности даже в двухэтажном доме.

Монтаж отопления с однотрубной системой

Важный этап монтажа – это гидравлический расчет однотрубной системы отопления. В процессе расчета определяются диаметры труб на разных участках. Также производится расчет горизонтальной однотрубной системы отопления и вертикальной с учетом всех потерь давления на участках системы. Делается увязка параллельных приборных и других веток системы. Также осуществляется расчет однотрубной системы отопления потерь давления и расход носителя тепла.

https://youtube.com/watch?v=LyJLwabP9Zk

Чтобы установить однотрубные системы водяного отопления, стоит начать с установки котла. Он должен размещаться на глубине, но не в подвале. Обычно делается углубление в полу. После котла при установке такой системы, как однотрубное отопление с нижней разводкой или верхней, делается дымоход. Соединяется с котлом дымоход гофрометаллической трубой. Обязательно следует правильно выбрать диаметр. Теперь основная труба подсоединяется к котлу для магистрали, диаметр ее равен порядка 25 миллиметра.

Обязательно следует помнить, что горизонтальная однотрубная система отопления или вертикальная подразумевает монтаж к котлу только металлических труб, так как другие материалы не способны будут выдержать высокую температуру нагревания. По этой причине и переходники здесь нецелесообразны.

Мембранный бак нужно ставить на высоте около 3-х метров. То есть, это – самая высокая точка в такой схеме, как вертикальная однотрубная система отопления или горизонтальная.

Расширительный бачок должен находится в самой высокой точке системы отопления

Теперь делается установка труб и радиаторов. На этом же этапе ставятся и клапаны Маевского, а также краны. Радиаторы обычно ставят под окнами. Но между подоконником и батареей обязательно должно быть еще пространство. Трубы лучше делать без изгибов, так как вода может циркулировать не так легко.

Видео по установке однотрубной системы отопления можно посмотреть ниже. После того, как система готова – обязательно проверьте котел на исправность, лучше всего – в присутствии специалиста. Несмотря на некоторые недостатки однотрубной системы отопления, она широко применима в настоящее время.

https://youtube.com/watch?v=PKS_4FPQJx0

Достоинства и недостатки однотрубной теплосети

Плюсы такого отопительного контура особенно ярко проявляются, если монтаж и обслуживание теплосети выполняются своими руками:

простота монтажа,
небольшой расход материалов;
низкая стоимость,
быстрое прогревание батарей.

Недостатков у этой простой системы практически нет, если её используют для обогрева небольшого дома.

Рекомендуем ознакомиться: Правила выбора и монтажа гофры для проводов и кабеля

С ростом общей площади помещений становится заметным, а иногда и критичным, основной минус теплосети – теплопотери на каждом теплоотдающем приборе – чем дальше батарея от начала контура, тем меньше она нагревается.

Отсюда следует и второй недостаток – сложность, а иногда и невозможность применения такого теплового контура для обогрева строений с большой общей площадью.

Схемы однотрубных систем

Для обогрева загородных коттеджей и квартир многоэтажных домов применяется всего 2 типа однотрубных схем:

Классическая ленинградская система отопления с нижней горизонтальной разводкой представлена выше на первой картинке.
Радиаторная сеть с вертикальными стояками.

Справа изображена классическая «ленинградка» с нижним подключением батареи, слева — подсоединение к однотрубному стояку «Ленинградка» предусматривает подключение радиаторов к общей кольцевой магистрали, проложенной горизонтально над полом. Классика жанра – нижнее боковое присоединение обеих подводок. При более современном подходе трубы подключаются к батарее диагонально, мастера-монтажники практикуют оба метода.

Вторая схема применяется в многоквартирных и двухэтажных частных домах. Сквозь перекрытия проходят вертикальные одинарные стояки, к ним схеме присоединены батареи на каждом этаже. Подача воды в стояки предусматривается из нижнего или верхнего горизонтального коллектора.

Вертикальные разводки многоквартирных домов с нижним и верхним розливом

Оба типа разводок могут функционировать с принудительной и естественной циркуляцией воды (самотеком). Схемы видоизменяются в зависимости от условий эксплуатации:

Для работы «ленинградки» в самотечном режиме придется нарастить внутреннее сечение кольцевого коллектора до 40—50 мм, сделать уклоны и поднять от котла вертикальный разгонный участок, иначе протока через радиаторы не будет. Открытый расширительный бак подсоединяется к высшей точке, как изображено на принципиальной схеме отопления одноэтажного дома.
Высота разгонной петли — под потолок котельной. Затем труба опускается к полу и горизонтально идет к радиаторам
Реализовывать самотечный принцип в двухэтажном здании лучше по схеме со стояками, проходящими сквозь нужные комнаты. Труба подачи Ø40—50 мм поднимается прямо к расширительной емкости, установленной на чердаке. В стороны от нее расходятся горизонтальные ветви с уклонами, подающие сверху воду к стоякам и радиаторам. На подъеме можно смонтировать байпасный узел с циркуляционным насосом.
Открытая гравитационная схема с вертикальными однотрубными стояками
Закрытая одноконтурная разводка с напорной циркуляцией представлена в начале этого раздела. В двухэтажном доме «ленинградку» нужно сделать двухконтурной – предусмотреть отдельную горизонтальную петлю с подачей теплоносителя через перекрытие, как показано на аксонометрической схеме.

Изначально ленинградская система задумывалась как дешевый вариант подачи тепла к приборам конвекционного отопления. Но при желании к магистрали можно подключить небольшой контур водяного теплого пола. Понадобится второй циркуляционный насос, обратный и трехходовой клапан, регулирующий температуру воды.

Типы однотрубного варианта обогрева

Однотрубная система бывает разных видов. Например, отопление однотрубное подразделяется на открытое и закрытое. При закрытом варианте система не вступает в контакт с окружающим воздухом. Из-за этого может иметь место избыточное давление в системе. Если нужно стравить воздух, данную процедуру выполняют вручную. А объем воды в контуре является постоянным.

Открытая система, наоборот, контактирует с окружающим воздухом. Ее расширительный бак является негерметичным. Подобная схема сильно влияет на разводку отопления. Например, кольцо, которое проходит по всему периметру здания, должно находиться выше отопительных агрегатов. В противном случае воздух в обогревателях начнет собираться.

В зависимости от месторасположения труб система однотрубная может быть горизонтальной или вертикальной.

При горизонтальном варианте трубопровод проходит в горизонтальной плоскости. Больше всего подходит для малоэтажных сооружений, а также для квартир с автономной системой теплоснабжения. В этих случаях однотрубная система отопления с нижней разводкой будет удобнее всего.

Вертикальная же система предполагает соответствующее расположение труб. Надо отметить, что однотрубная система отопления двухэтажного дома схема которой предполагает размещение магистрали в вертикальной плоскости, является наиболее подходящим выбором для таких малоэтажных зданий.

Также бывает однотрубная система отопления с естественной циркуляцией воды и с неестественной. При естественном движении воды, теплоноситель из подогреваемого котла течет по подающим трубам, стояку в батареи. Радиаторы нагреваются и отдают тепло помещению. После этого вода возвращается в котел нагревательный по обратной магистрали. Далее цикл повторяется заново.

Больше всего однотрубное отопление с естественной циркуляцией воды подходит для частного сектора либо для квартир с автономным типом отопления. В такую схему входит водонагревательный котел, подающие и обратные трубопроводы, а также расширительный бачок и обогревательные агрегаты. Системы с естественной циркуляцией являются очень практичными. При таком оборудовании сети теплоснабжения конструкция может прослужить около 40 лет, причем без капитального ремонта.

А вот система отопления однотрубная с принудительной циркуляцией предполагает установку насоса. Как происходит монтаж тепловых насосов можно прочитать здесь. Это позволяет выставлять скорость движения теплоносителя по магистрали.

А вот среди недостатков можно назвать не особо высокую эффективность при эксплуатации в сооружениях с большой площадью. К тому же на разных этажах обогрев может быть неравномерным. Состоит сказать, что однотрубная система отопления с принудительной циркуляцией схема которой предполагает установку насоса, включает такие составляющие элементы:

Нагревательный котел, который работать может на жидком либо твердом топливе, на газу либо от электросети. Для частного сектора чаще всего применяется вариант на газу. Твердое и жидкое топливо используется крайне редко: в тех местностях, в которых не проведены электросети и газопровод;
Магистрали. Диаметр труб немного меньше, нежели у труб в системах с естественной циркуляцией теплоносителя. В качестве материала изготовления для трубопровода могут использоваться полипропилен, сталь, медь и металлопластик;
Батареи для обогрева комнат. Изготавливают радиаторы из чугуна, алюминия, стали либо биметалла. Каждый агрегат следует оснащать краном Маевского;
Расширительный бак. Предназначен для того, чтобы понижать уровень давления в контуре при нагреве теплоносителя;
Циркуляционное насосное оборудование, основная задача которого — привести в движение теплоноситель. Но не всегда система с принудительной циркуляцией оснащается насосом. Если система питается от подключенного к теплотрассе элеваторного узла, вода циркулирует за счет созданного перепада давления.

Также система отопления может иметь нижнюю либо верхнюю разводки. Но однотрубное отопление с нижней разводкой считается более удобным. Суть в следующем: в трубопровод с теплоносителем, который составляет кольцо системы, врезаются параллельно батареи. Каждый из радиаторов оснащают регулировочным краном и воздухоотводчиком. Такая однотрубная система отопления с нижней разводкой схема которой реализуется достаточно просто, широко применяется в частных домах.
