Устройство стропил
Стропильная система – каркас или скелет кровли односкатной крыши и не только. Расположение стропил определяет прочность и устойчивость крыши, а также придает дополнительную жесткость кровле, не давая прогнуться под весом осадков. Задача стропильной системы – распределение нагрузки на опоры посредством стоек и прогонов. Расчет конструкции крыши при составлении проекта предполагает наличие запаса прочности для района строительства и условий эксплуатации. Проектирование крыши должно учитывать:
- толщину внешних, внутренних стен;
- длину, ширину здания;
- толщину перекрытий чердака;
- размер пролетов стропильной системы;
- особенности экстерьера здания;
- особенности материалов для обустройства крыши.
Простая стропильная система состоит из:
- опоры, основания;
- стоек, формирующих каркас;
- «ног» — верхней части стропил;
- обрешетки – подложки для пароизоляции, гидроизоляции, кровельного материала.
В качестве материала стропильной системы односкатных и многоскатных крыш предпочтительна древесина хвойных пород. В капитальных сооружениях используются металл, железобетон. Толщина брусьев системы определяет ее прочностные характеристики и долговечность. Оптимальная толщина доски – 50 мм, ширина – 150 мм. Обрешетка изготавливается из бруска размером 50*50 мм.
Кирпичные постройки предполагаю монтаж стропил с опорой на мауэрлат – конструкцию, монтируемую на опорных стенах. Мауэрлат изготавливают из цельного бруса размером сечения 150*150 мм. Допускается составной мауэрлат из отрезков бруса длиной менее 1 м. Соединение отрезков исполняется по схеме «шип-паз».
Существуют стропильные системы, не предполагающие дополнительных опор. Подобные конструкции используются при длине пролета не более 4,5 м. Стропила в таком случае опираются на обе стены, угол задается разницей в перепаде высоты стен.
Пролеты длиной более 4,5 м нуждаются в дополнительных опорах. Таковыми являются стойки и подкосы. Задача опор – перенаправление нагрузки системы на ее опорные части – стены, перегородки, колонны.
Подкосы используются при больших (от 25 градусов) углах наклона крыши. При такой величине угла повышается парусность и, следовательно, снижается устойчивость к воздействию сильного ветра. Подкос устанавливается под углом 45 градусов к стойке. Усилить конструкцию можно путем обустройства прогонов-перекладин, связывающих «ноги» стропил. Использование подкосов и прогонов повышает общую надежность и долговечность конструкции, снижает нагрузку с основной поверхности крыши, передавая несущим стенам.
Проектирование односкатных крыш. Что учесть ↑
Планируя сборку односкатной крыши нужно учесть и рассчитать множество факторов: схему стропильной системы, угол наклона, нагрузки, подобрать соответствующие материалы. В итоге должен получится чертеж с полной информацией о будущей крыше.
Классическая схема односкатной стропильной системы, это уложенные поперек строения балки с креплением, к мауэрлату, установленному вдоль несущих стен. Это так называемая односкатная крыша с простыми наслонными стропилами. Но подобный вариант возможен только при пролетах с длиной не более чем 4500 мм. Но, допускается использование односкатных крыш с большей протяженностью.
- При ширине пролета в 5000-6000 мм, наслонные стропила нужно усилить подкосами, которые опираться на несущую стену с дополнительным мауэрлатом.
- Если ширина пролетов достигает значения 6000-7500 мм, потребуется собрать более сложный вариант – с упором на шпренгельную ферму. В конструкцию добавляется бабка, поддерживающая дополнительный брус, на который опирается стропило. Естественно стойки (бабки) дополнительно усиливаются подкосами.
Кроме выбора схемы устройства стропильной системы на стадии проекта потребуется спланировать шаг между балками, а также их сечение. Такие параметры зависят тоже от ширины пролета и используемой длинны стропил между несущими стенами. Общие рекомендации следующие:
- При длине стропильной балки до 3000 мм ее сечение подбирается в пределах 80×100 или 90×160 мм. Шаг между отдельными элементами должен составлять от 1100 до 2100 мм (зависимо от сечения!).
- Если стропило длиной 6500 мм, в таком случае подбирается сечение бруса 120×220 мм с шагом между деталями 1100-1400 мм.
Но, кроме выбора соответствующего сечения стропильных балок, и схемы сборки очень важным фактором является угол наклона будущей крыши.
Выбор угла наклона ската
От угла наклона собираемого ската зависит будущее функционирование крыши, а также ее прочность. Оптимальный уклон должен обеспечивать удаление осадков с плоскости (в особенности снега), невысокую ветровую нагрузку, а также устойчивое крепление кровельного настила.
Важно Расчет углов наклона всех кровельных конструкций должен производиться в точном соответствии с СНиПом 2.01.07-85 «Нагрузки и воздействия». Эти строительные нормы предоставляют всю информацию по конкретному региону страны.
Стоит также учитывать тип используемого кровельного материала, который также рекомендуется использовать при различных углах падения скатов
К примеру можно воспользоваться данными из приведенной ниже таблицы
Стоит также учитывать тип используемого кровельного материала, который также рекомендуется использовать при различных углах падения скатов. К примеру можно воспользоваться данными из приведенной ниже таблицы.
| Тип кровельного материала | Рекомендуемый угол наклона в градусах |
| Металлочерепица | 30 |
| Рулонные настилы (рубероид) | Не более 5 |
| Профнастил | 8 и более |
| Шиферный лист | 20-30 |
Совет Не стоит забывать, что в регионах с большим количеством осадков в зимний период наиболее оптимальное расположение скатов составляет 45°.
Подбирая углы наклона ската и кровельный материал нужно учесть, что плоскости с небольшими уклонами придется очищать от накопившихся масс снега, поэтому лучше всего подобрать настил способный выдержать вес человека без последующих деформаций.
Строительство крыши для гаража
Как сделать односкатную крышу своими руками? Рассматривать данный вопрос будем на примере строительства такого популярного объекта, как гараж с односкатной крышей.
Прежде чем начать стройку крыши, нужно провести небольшие подготовительные работы.
Как правило, начинать нужно с выбора материала для ее обустройства. Возможны следующие варианты:
- черепица;
- металлопрофиль;
- металлочерепица;
- ондулин;
- рубероид.
Для каждого материала характерны свои особенности и преимущества, которые надо учитывать в каждом конкретном случае. Следующее, что нужно сделать — это рассчитать угол наклона односкатной крыши. Обычно наклона в 25 градусов будет более, чем достаточно. Минимальный уклон может быть и другим, все зависит от особенностей конструкции. Наклон влияет на способность кровли убирать навалившийся снег и осадки с поверхности. Как правило, на металлопрофиле вода будет задерживаться сильнее, чем на других материалах
Также при расчете угла наклона нужно учитывать месторасположение постройки, неважно, это будет односкатная крыша гаража или дома. Если местность ветреная, то угол можно делать немного меньше
Ну а если постройка стоит в тихом тенистом лесу, где ветра почти не бывает, угол делается больше
Ну а если постройка стоит в тихом тенистом лесу, где ветра почти не бывает, угол делается больше.
Для строительства будут нужны:
- стропила (стропильная система односкатной крыши имеет свои особенности);
- балки;
- обрешетки, возможно, и перекрытия.
Далее можно переходить к самому процессу. Строительство такого объекта, как односкатная крыша своими руками, пошагово будет выглядеть следующим образом:
Особое внимание уделяется устройству балок. Конструкция такова, что они должны находиться на расстоянии 0,7-0,8 м друг от друга
Установка производится на сейсмопляс или мауэрлат
Односкатная крыша на гараж проектируется таким образом, что бы ее нижняя часть была расположена с подветренной стороны. Далее к балкам монтируются стропила, которые являются опорой для самой высокой части крыши. Количество стропил и балок должно быть одинаковым. Как результат, должен получиться прямоугольный треугольник из балок и вертикальной стропильной доски. После этого устанавливается стропильная нога, которая позже будет служить опорой для обрешетки. Одним краем она находится на краю балки в нижней части крыши, второй — на вертикальных стропилах
Установка производится на сейсмопляс или мауэрлат. Односкатная крыша на гараж проектируется таким образом, что бы ее нижняя часть была расположена с подветренной стороны. Далее к балкам монтируются стропила, которые являются опорой для самой высокой части крыши. Количество стропил и балок должно быть одинаковым. Как результат, должен получиться прямоугольный треугольник из балок и вертикальной стропильной доски. После этого устанавливается стропильная нога, которая позже будет служить опорой для обрешетки. Одним краем она находится на краю балки в нижней части крыши, второй — на вертикальных стропилах.
Для каждой балки все действия из вышеуказанных пунктов повторяется. По окончанию начинается монтаж обрешетки. Оно организуется при помощи брусков 50х50 мм, которые нужно прибивать поперек стропил. Шаг между ними должен делаться такой, чтобы шиферный лист (как вариант, использование этого материала) мог перекрыть с запасом стоящие рейки с каждой стороны по 15 см.
Пройдя все указанные этапы, можно получить лишь неполный ответ на вопрос, как сделать односкатную крышу гаража, потому что на данном этапе закончено лишь строительство каркаса. После этого можно переходить к кровле. Если используется шифер, то установку его нужно начинать с нижних рядов. Крепление осуществляется специальными шиферными гвоздями в местах стыков четырех шиферных листов. Дополнительно к каждому листу по краям прибивается еще по 2 таких гвоздя, что будет препятствовать его поднятию от порывов ветра. После чего крышу можно утеплить.
Расчет конструкции односкатной крыши
Для того, чтобы составить такую схему, понадобится определить следующие параметры:
- Общая ширина строения и длина пролетов между несущих стен.
- Предполагаемый угол наклона ската.
- Общая длина крыши.
- Желаемый материал для кровли.
- Высота и ширина несущих стен.
Если крыша планируется для дачного дома или сарая, то достаточно переднюю стену постройки сделать несколько выше задней на определенную высоту, чтобы вывести угол ската.
— От внутреннего расстояния между стенами будет зависеть, насколько должны быть укреплены стропила, и какое количество балок потребуется.
— Перед выполнением чертежа необходимо определиться с тем, планируется ли в чердачном помещении устраивать жилую комнату — от этого решения будет зависеть угол наклона ската и высота возводимого фронтона.
— Также угол будет зависеть и от того, насколько планируется вынести козырек крыши впереди и сзади строения.
— Кроме этого нужно определиться с расположением веранды или террасы, так как впереди или сзади дома крыша может накрывать и ее.
— Вышеперечисленные факторы напрямую влияют и на длину стропил, а общая длина здания — на их количество.
— Стропила укладывают поперек строения на расстоянии от 500 до 800 мм друг от друга.Чем шире постройка, тем должны быть длиннее и массивнее стропила. Их сечение варьируется от 80×150 мм и выше. Например, если стропила закрепляются над пролетом в 6-7 метров, то размер в сечении стропил должен быть не менее 110×200 мм.
— Для изготовления стропил выбирается высококачественный, хорошо просушенный пиломатериал, не имеющий трещин и крупных сучков, особенно в областях их соединения с другими деталями. Стропила делают из толстых досок или бруса.
— Когда длины заготовок не хватает в связи с большой шириной строения, их приходится стыковать. Соединение двух частей стропила в цельную деталь рекомендовано располагать на опорных балках или, если они состоят из досок, одна из них должна находить на другую не менее, чем на 500 мм.
При большой длине ската стропила приходится наращивать
— Иногда стропила составляют даже из трех частей. В этом случае центральная часть стропила выдвигается на крайние также на расстояние в 500 мм.
Размеры в сечении этих усиливающих элементов должны быть не менее 50×100 мм, а у прокладок и лежней —100×150 мм.
Усиливающие элементы конструкции односкатной крыши
— При длине пролета в 12 м, в середине балки перекрытия обязательно устанавливается стойка, которая также служит для поддержки стропильной ноги.
— Если длина между противоположными стенами превышает 12 м, то, кроме стойки, устанавливают дополнительно подстропильные ноги — они придадут настилу жесткость.
— При расстоянии между несущими стенами в 15 и более метров, стоек должно быть, как минимум, две, и каждая из подстропильных ног устанавливается насколько можно ближе к середине пролета стропила между фронтонной стеной и подпоркой-стойкой. Дополнительно в центре конструкции стойки скрепляются между собой бруском-схваткой — это расстояние должно составлять одну треть ширины строения.
— Под каким бы углом ни была устроена односкатная крыша, стропила укладываются на мауэрлат, закрепленный на стенах и на фронтоне.
Варианты усиления стропил односкатной крыши
На схемах показаны варианты опор в стропильных системах, с различными по размеру пролетами между стен. По ним можно легко сориентироваться, составляя проект-схему для конкретного здания.
Выполненный чертеж должен стать наглядным руководством для проведения монтажных работ
Чертеж крыши должен заключать в себе всю необходимую информацию обо всех размерах элементов конструкции и расстояниях между ними. Имея такую схему под рукой, по ней легко будет проводить работы, поэтому чертеж нужно составлять очень тщательно и точно.
Расчет уклона крыши
Перед установкой односкатной крыши необходимо правильно подобрать угол наклона.
Определяется он материалом, который в дальнейшем будет активно защищать «кровельный пирог» от ветра, дождя и прочих осадков.
Металлический профиль в отличии от шифера и черепицы по-своему задерживают воду и снег, что следует учитывать при создании кровли.
В приоритете всегда была и остается способность материала максимально быстро очиститься от осадков, так как это влияет на безопасность сооружения.
Анализ скорости удаления осадков не рекомендовано выкидывать из списка расчетов, так как огромные количества снега после нескольких дней обильного снегопада легко могут повредить крышу и даже проломить ее.
Гладкость поверхностей связана напрямую с минимальным углом.
Это могут прекрасно продемонстрировать рулонные материалы.
Помимо типа покрытия следует учитывать местный рельеф.
Если кровля может обдуваться ветром с нескольких сторон, наклон следует сделать меньше.
Если здание окружают высокие деревья или другие помехи для ветра, лучше всего будет сделать более крутые скаты, так как ветер не сможет спокойно сдувать снег.
Самый маленький угол наклона допускается при использовании рубероида и других рулонных материалов и составляет всего 5-10 градусов.
При использовании шифера, необходимо делать уклон на градусов 15-25.
Черепице необходимо более 25 градусов клона и вплоть до 50 при плохом обдуве местности ветром.
Особенности конструкции крыши с одним скатом
В составе конструкции есть одна плоскость ската, которая формируется самостоятельной системой стропил. Крайние части стропильных ног сооружаются на надёжных опорах, поэтому их относят к категории наслонных. Система стропил состоит из отдельных элементов, которые опираются концами на противоположные стенки постройки.
Стропильная система односкатной крыши обычно имеет несколько вертикальных опор
В качестве опорных деталей можно использовать 1 или 2 ряда столбов. Обязательным условием монтажа стропильных ног является наличие опоры под коньковым концом стропила.
Детали следует монтировать по отдельности. Они устанавливаются на разные по высоте стены, с которыми скрепляются через мауэрлат. Последний отличается от обыкновенной деревянной рамы. Конструкция состоит из двух брусьев, которые укладываются параллельно на стенки из камней, последний венец сруба или на обвязку каркасного строения.
Вышележащую часть мауэрлата принято называть брусом конька. Однако конструкция не будет создавать коньковый перелом, она используется в качестве опоры. Опоры для крыши подобного типа можно выполнить:
- Из кирпича, бетона или деревянных реек.
- С помощью ряда подпорок, которые предназначаются для дальнейшей отделки.
Разновидности односкатных кровель
Конструкция односкатной кровли является простой, однако возводиться она может по-разному.
Крыша может быть утеплённой или холодной.
- Под кровлей можно устроить чердачное помещение. В чистом виде чердаки встречаются довольно редко, так как противопожарные нормы не допускают делать чердак высотой менее 1,6 м. Для односкатной крыши чердачное помещение целесообразно делать лишь в случае, если между конструкцией кровли и верхним перекрытием устраивается жилая мансарда или небольшое помещение для бытовых целей.
- Односкатные кровли в большинстве случаев делаются пологими. В основном встречаются конструкции с уклоном 5–15°. Хотя бывают и более крутые крыши с наклоном до 60°. Всё зависит от ветровой и снеговой нагрузки в регионе строительства.
Односкатную крышу можно соорудить:
- над отдельно размещённой бытовой или жилой постройкой;
- над пристроенной к главному зданию террасой, баней, входной группой, гаражом и т. д.
Отвод осадков со ската будет происходить автоматически. Достигается это благодаря разнице в высоте стен, которые используются в качестве опор. Соответственно, не понадобится устраивать внутренний сток. К низкой стороне довольно часто фиксируют жёлоб водостока, который отлично справляется с задачей отведения воды в летнее время. В зимний период на пологом скате иногда собирается снег
В этом случае крышу можно почистить, соблюдая необходимые меры предосторожности
Водосточные системы на односкатных кровлях
Односкатная кровля обязательно должна быть с уклоном. Водосток для такой постройки может быть:
- организованным;
- неорганизованным.
Организованный водосток предполагает наличие желобов и труб, отводящих осадки в специально выделенные места
Водосточную систему в таких домах делают наружной, устраивать внутреннюю нет надобности. Сливные желоба следует устанавливать со стороны низкой стенки «в крест» по направлению к стоку.
Жёлоб надо монтировать со стороны низкой стенки перпендикулярно направлению стока
Сточные воды следует выводить в систему дренажа.
Наклон постройки можно обеспечить:
- отличающимися по высоте перегородками или рядами подпорок;
- зафиксированными к стенке главной постройки опорными деталями, которые располагаются выше уровня противоположной стенки;
- половинчатой фермой, которая устанавливается на стены или опоры одинаковой высоты.
Материалы для покрытия кровель с одним скатом
Покрывать односкатное строение можно одним из следующих материалов:
- жесть для кровли;
- рулонные материалы;
- шифер;
- профнастил;
- металлочерепица.
Если требуется сделать красивую постройку под общий стиль остальных строений, можно применить пластик, плитку из сланца или черепицу.
Монтаж искусственной кровли выполняется лишь в случае значения угла наклона, допускаемого изготовителями материала. Скатные конструкции с маленьким уклоном нельзя покрывать соломой и другими подобными материалами, так как они могут быстро сгнить.
Инструкция по выполнению работ
Перед тем как сделать односкатную крышу, необходимо правильно подобрать пиломатериалы для стропильной системы и обрешетки. На этот счет дадим такие рекомендации:
- для пролета шириной до 4,5 м подойдут стропила из бруса 15 х 5 см, до 6 м – из досок 200 х 50 мм, сращиваемых попарно или в длину;
- на стеновую обвязку (мауэрлат) и лежни пойдет брус 150 х 50 мм;
- сечение стоек, подкосов и прогонов – 10 х 5 см;
- обрешетка делается из досок толщиной 20—25 мм и шириной 10—15 см.
Для гидроизоляции вам понадобится рубероид и супердиффузионная мембрана, а для настилания финишного покрытия – металлочерепица, профнастил или другой кровельный материал. Если речь идет о жилом доме, не забудьте об утеплении: заготовьте минвату нужной толщины (или другой утеплитель) и пароизоляционную пленку.
Укладка мауэрлата
Обвязочный брус следует класть на 2 противоположные стены, куда опираются стропильные ноги. Если предусматривается опирание наслонной системы на внутренние перегородки, то на них тоже укладывается доска под названием лежень. Исключение – бревенчатые и каркасные дома, чьи стены готовы для монтажа стропил.
Технология укладки мауэрлата на стены из разных материалов выглядит так:
- В кирпичную кладку заранее вмуровываются шпильки, на которые крепится обвязочный брус. Перед монтажом каменная стена накрывается 2 слоями рубероида. Если шпильки не были поставлены, то мауэрлат закрепляется анкерными болтами или притягивается стальными полосами.
- Пористые стены, построенные из газобетона, перед монтажом мауэрлата полагается связать армированным железобетонным поясом, как сделано на схеме. Шпильки для крепления закладываются в монолит при заливке.
- В деревянных пристройках (верандах, террасах), возводимых своими руками, для опирания стропил нужно к верхней обвязочной балке стены прикрепить вторую доску такой же ширины. Чтобы установить верхний конец стропильной ноги, надо к стене существующего здания привинтить горизонтальный брус 15 х 5 см. Подробнее эта операция продемонстрирована ниже на видео.
Монтаж стропил пошагово
Перед тем как построить каркас, нужно определить реальную длину стропил с учетом выпусков за стены, формирующих карнизные свесы. Впрочем, козырьки можно нарастить и после монтажа, прибив к стропильным ногам отрезанные по размеру доски – так называемые кобылки. Минимальная длина свеса крыши – 300 мм.
Дальше действуйте в таком порядке:
- Чтобы нарастить внутреннюю перегородку до высоты наклонной плоскости крыши, соберите каркас из вертикальных опор, связанных снизу лежнем, а сверху – прогоном. Месторасположение каждой стойки должно совпадать с шагом стропил, которые будут на них опираться. Для устойчивости закрепите раму подкосами.
- Примерьте стропило по месту и подрежьте его снизу в трех опорных точках, дабы увеличить площадь прилегания к мауэрлату и лежням, как изображено на фото.
- Установите стропильную ногу и прикрепите ее с помощью саморезов на стальных уголках, Операцию повторите в 3 точках, затем переходите к следующей балке.
- Подрежьте ноги карнизных свесов, а после зашейте их снизу и по бокам вагонкой. Это удобнее делать, пока не уложено кровельное покрытие.
Если боковые фронтоны не выложены под скат будущей кровли, то их стоит облицевать сразу после сборки стропильной системы. Иначе потом придется выполнять эту работу с лестниц либо строить леса. Монтаж стропильной системы односкатной крыши большого здания смотрите в очередном видео:
Обрешетка и финишное покрытие
Перед укладкой досок на кровельный скат стропильная система накрывается полотнами супердиффузионной мембраны, обеспечивающей защиту от ветра и попадания влаги в чердачное пространство. Полотна нужно стелить горизонтально, начиная с нижней части, и крепить к верхней плоскости стропил брусками контробрешетки сечением 5 х 5 см. Мембрана должна немного провисать между стропильными ногами для стока воды, а соседние полотна проклеиваться между собой (величина нахлеста – 15 см).
Доски обрешетки прибиваются к стропилам с шагом, зависящим от типа кровельного покрытия:
- под металлочерепицу – 35 см;
- для профнастила и шифера – 50—60 см;
- под дранкой, битумной и керамической черепицей обрешетка выполняется сплошной.
Последний шаг – устройство покрытия и утепление (при необходимости). Теплоизоляцию односкатной крыши лучше делать по потолку, оставляя неэксплуатируемый чердак холодным. Как правильно утеплять потолки, рассказывается в нашем руководстве.
Производим монтаж балок перекрытия с подстропильными ногами
Кроме мауэрлата, когда говорят, что устанавливают стропильную систему, могут иметь в виду и монтаж балок для перекрытия. На них обопрется нога стропильная. При установке у балки такой же шаг, как и у стропил
Неважно, есть у вас балки или нет, но ногу нужно крепить к мауэрлату, делая, запил. Лучше всего, когда зазор между мауэрлатом с ногой минимальный
Когда пролёт системы стропильной шире 4,5 м, чтобы брус не прогнулся, нужно сделать монтаж ноги подстропильной. Распорку установите туда, где она необходима. Учитывайте длину пролёта.
Когда крыша большая по площади, то обязательно установите подстропильные ноги. Если не сделаете этого, брус поможет сильно прогнуться и местами сломаться. А это дополнительные расходы на ремонт.
Делаем обрешётку правильно
На обрешётку позже будут установлены гидро- с теплоизоляцией и иные изоляции. Обрешёточный шаг будет зависеть от того, каким материалом покрыта крыша, насколько крутой у неё наклон и т. д. Доски для обрешётки крепят к ноге стропильной, используя обыкновенные гвозди.
Хотите сделать мансарду? В обрешётке нужно предусмотреть место для её окна. Там не нужна обрешётка, а потребуется установка (горизонтально) нескольких перемычек, для надёжного крепления окна. Перемычки будут деревянными, как стропильный комплекс или из иного материала, из которого смонтированы ваши стропила. Модель окна выбирайте на свой вкус.
Шаг 3. Определяемся с требованиями к уклону
В функциональном плане односкатные крыши делят на три основных типа: вентилируемые, невентилируемые и комбинированные. Рассмотрим каждый вариант подробнее.
Вентилируемая конструкция
Такие обустраивают в строениях закрытого типа. В качестве вентиляции служат продухи и специальные пустоты между изоляционными слоями, через которые воздух, проходя, захватывает капельки влаги из утеплителя и выносит их наружу.
Если такой вентиляции не обеспечить, тогда влага будет оставаться внутри утеплителя (а она все равно в него попадает, хоть и понемногу), и утеплитель начнет отсыревать, портиться. И в итоге разрушаться будет постепенно весь кровельный пирог.
Невентилируемая конструкция
Этот тип односкатной крыши преимущественно встречается на террасах и хозпостройках. Обычно угол такой крыши находится в интервале всего 3-6°, хотя никаких ограничений к нему нет.
Вентиляция в таких крышах не нужна потому, что воздух в помещении без стен или с часто открытыми широкими дверьми (как в случае с гаражом) и сам хорошо вентилирует, унося на улицу любые водяные пары. Которых, к слову, и так почти не образовываются в подобных постройках:
Какими инструментами и дополнительными материалами запастись
Для сборки надежной, долговечной и безопасной конструкции экономить на материалах не стоит. Выбирать нужно только высококачественную продукцию:
- Брус. Лучше всего подойдут материалы из хвойных пород либо лиственницы. Оптимальная толщина 10×10 см, но следует учитывать вес утеплителя, размеры перекрытия и структуру кровельного материала.
- Брусья для стропил – выберете оптимальное сечение 5×15 см.
- Обрешётка. Здесь необязательно использовать высококачественные и дорогие материалы. Вполне достаточно, чтоб на выбранном изделии не было заметно плесени и пятнышек гнили. Примерное сечение – 5×5 см.
- Материал для изоляции (гидро-, тепло- и пароизоляции).
- Элементы крепежа.
- Материал для перекрытия.
Запаситесь необходимым инструментарием, чтобы не прерывать процесс монтажа:
- Строительным степлером;
- Разметочным шнуром;
- Плоскогубцами;
- Шуруповертом;
- Строительным уровнем;
- Молотком;
- Ручной ножовкой или электролобзиком.
Позаботьтесь о том, чтобы у вас всегда была под рукой удобная и надежная лестница, а в кармане у строителя должен всегда быть маркер или карандаш для проведения необходимых разметок.

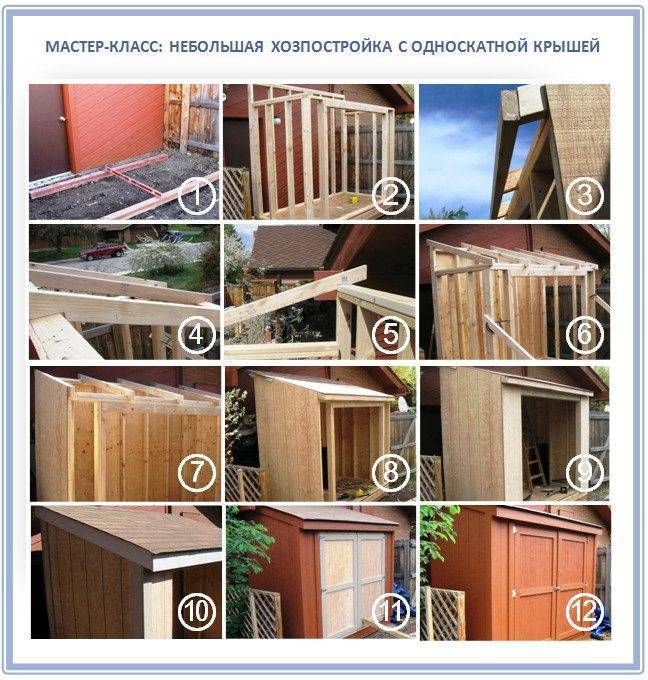

Как сделать односкатную крышу – пошаговая инструкция
Итак, ниже приведена пошаговая инструкция по монтажу односкатной крыши своими руками. Следование всем пунктам позволит достичь желаемого результата, не прибегая к помощи дорогостоящих специалистов.
Проект и расчеты
Лучше всего сделать все расчёты на бумаге или компьютере. Это может быть и предварительная смета, и план-чертеж, и целый проект будущей крыши. К смете стоит прибавить 5% по материалам, так как они имеют свойство заканчиваться в самый неподходящий момент.
Если постройка не связана архитектурно с другим строением, стоит узнать её подветренную сторону. В местности, где выпадает большое количество осадков, устанавливают крышу с большим уклоном. При этом высокую часть фронтона нужно ставить с менее проветриваемой стороны. Это снизит парусность и уменьшит вероятность срыва крыши порывами ветра.
Мауэрлат односкатной крыши и фронтоны
Когда все уточнения внесены, начинают возводить фронтоны. Первое, что понадобится в таком случае – укладка мауэрлата. Мауэрлат это брус 100*150 мм, который выполняет функцию опоры для стропил и укладывается на армопояс сооружения. Если черновая кровля имеет ровное основание, возводят фронтоны самостоятельно. Это можно сделать при помощи того же бруса, выставив его вертикально через каждые 50 сантиметров в качестве подпорок для фронтонов. С нижней стороны брус привязывают к черновой крыше доской так, чтобы образовался треугольник.
Устройство стропильной системы односкатной крыши
На полученные фронтоны укладывают стропила. Для их монтажа подойдёт доска размерностью 50*150 мм или выше. При необходимости к стропилам ставят дополнительные стойки с лежаками и делают обвязку из стропильных ног. Ниже на фотографии показан пример крепления стропил к мауэрлату крыши.
Стропильная система односкатной крыши может быть висячей, когда стропильные ноги не опираются на дополнительные подпорки, а передают свой вес на несущие стены здания. Максимальное расстояние между стенами при таком монтаже должно быть не больше 5 метров. Если расстояние больше, то используют специальные подкосы или стойки, препятствующие прогибу стропил. При этом стропильная система будет носить название наслонной.
Шаг стропил односкатной крыши рассчитывается исходя из выбранного материала стропил. Ниже приведены общие рекомендации по выбору расстояния:
- Брус — шаг составляет от 1,5 до 2 метров;
- Одинарная доска — от 0,6 до 1,3 м;
- Спаренная доска — от 1 до 1,75 м.
На данный параметр способны влиять и размеры утеплителя, который укладывается между стропил. Для утеплителя, как правило, предусматривают небольшой натяг, чтобы после его укладки не оставалось никаких щелей. Это позволит избавиться от необходимости размещения второго слоя утеплителя, сэкономить средства исключить теплопотери.
Чем больше шаг между стропильными ногами, тем плотнее придется монтировать обрешетку. Это добавит прочности конструкции, но повысит ее стоимость. Фронтон односкатной крыши возводится, если высота стен недостаточна для того, чтобы закрыть все открытые участки крыши. При этом проводится такое же утепление, как и основной кровли, чтобы убрать все мостики холода.
Обрешетка односкатной крыши
После монтажа стропил приступают к креплению обрешетки крыши. Для неё подойдёт даже доска «дюймовка». Она укладывается поперёк стропил и выполняет роль крепёжной лаги для кровельного материала.
Монтаж пароизоляции и кровельного материала
На обрешётку укладывают пароизоляцию
Важно укладывать плёнку таким образом, чтобы накапливающийся конденсат мог свободно скатываться, не попадая внутрь помещения. Для этого предусматривается провисание пароизоляционной пленки. В последнюю очередь устанавливают кровельный материал
В последнюю очередь устанавливают кровельный материал
Технология его укладки может быть разной в зависимости от вида материала
В последнюю очередь устанавливают кровельный материал. Технология его укладки может быть разной в зависимости от вида материала.
Подытоживая, стоит сказать, что в последнее время односкатные крыши все чаще находят своих приверженцев во всем мире, так как позволяют реализовывать замысловатые архитектурные конструкции, ни в чем не уступающие другим видам крыш. Напоследок предлагаем посмотреть видео, на котором наглядно показано самостоятельное возведение односкатной крыши над пристройкой к дому.
