Самодельный обогреватель – в дом, на дачу, в гараж, для палатки в поход и временного обогрева

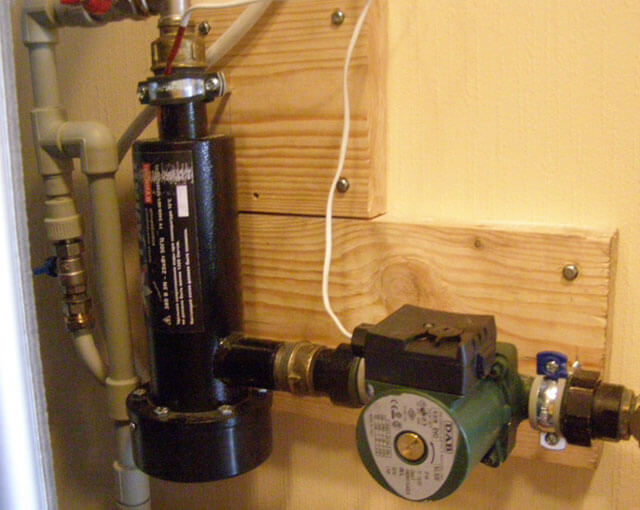

Сборка котла отопления на электродах

Устройства данного типа стали активно использоваться лишь в последние 10-15 лет. Это более технологичные приспособления, по сравнению с ТЭНовыми.

Конструкция

В электронных электрических котлах жидкость играет роль нагревательного элемента. Собранный своими руками электрический котел данного типа представляет собой корпус из металла, внутри которого расположен изолированный стальной электрод.

На корпус подается 0, а на электрод – фаза. Во время подачи напряжения начинается колебание ионов воды с частотой в 50 герц. При этом жидкость постепенно нагревается. Благодаря такому свойству подобные котлы еще называют ионными.

Преимущества:

• небольшие размеры, благодаря которым ионный котел можно разместить даже в небольшой квартире;
• отсутствие, так называемого, «сухого хода», что гарантирует исправность котла, поскольку без жидкости внутри он не будет работать;
• устойчивость к перепадам напряжения;
• высокая скорость нагрева и остывания, что означает легкость регулировки;
• экономичность в потреблении электроэнергии по сравнению с приборами на ТЭНах.

Среди недостатков таких котлов можно назвать следующие моменты:

важным условием эффективного функционирования электродного котла является уровень теплопроводности и качество теплоносителя;
прибор необходимо надежно заземлить, поскольку велик риск поражения электрическим током;
важно исключить возможность попадания внутрь системы воздуха, иначе, электроды придут в негодность из-за коррозии.

сохранения тепла в палатке

Для сохранения тепла важны исходные условия установки палатки, а разумно выбранное место сэкономит вам много сил.

Оно должно быть сухим (не ставить на болотистой местности!), удаленным от воды (рядом с рекой или озером температура всегда ниже), защищенным от ветра, но, если речь идет о горах — не под камнями.

Соблюдение этих простых правил убережет вас от холода и многих опасностей. Кроме того, палатку можно ставить на костровище. Если такой возможности нет, палатку следует приподнять над землей с помощью подручных средств. Идеально, если это лапник, или просто ветки деревьев. На такой воздушной подушке будет теплее. Конечно, есть риск не выспаться, и такое “ложе” будет довольно жестким, но все же это лучше, чем отмороженные почки.

Итак, как же всё-таки будем обогреваться?

сохранения тепла в палатке

Для сохранения тепла важны исходные условия установки палатки, а разумно выбранное место сэкономит вам много сил.

Оно должно быть сухим (не ставить на болотистой местности!), удаленным от воды (рядом с рекой или озером температура всегда ниже), защищенным от ветра, но, если речь идет о горах — не под камнями.

Соблюдение этих простых правил убережет вас от холода и многих опасностей. Кроме того, палатку можно ставить на костровище. Если такой возможности нет, палатку следует приподнять над землей с помощью подручных средств. Идеально, если это лапник, или просто ветки деревьев. На такой воздушной подушке будет теплее. Конечно, есть риск не выспаться, и такое “ложе” будет довольно жестким, но все же это лучше, чем отмороженные почки.

Итак, как же всё-таки будем обогреваться?

Как работает вечный обогреватель

Несмотря на свой малый размер, пламя свечи имеет привычные для горения 100 °С. Температура в комнате должна быть ориентировочно +24 °С. Разница составляет 76 °С. Куда она девается?

При горении обычной свечи происходит следующее:

• разогретый горением воздух поднимается к потолку;
• под потолком он перемешивается с самым верхним слоем.

Из-за большой разницы температур (76 градусов) окружающий воздух не успевает перемешиваться с отработанными газами горения, и они интенсивно поднимаются к потолку. Образуется как бы столб горячего воздуха, который рассеивается вверху. Это тепло мы будем утилизировать при помощи «ловушки» из керамических куполов.

Газовая плитка с пятилитровым пропановым баллоном

Ещё один старый проверенный способ обогрева палатки, который вовсю используется и поныне. Ежели баллон оставить на улице — сама плитка занимает очень мало места.

Один мой знакомый рыбак пользуется такой плиткой давно, и в ус не дует.

• Плюсы: долгая работа от одной заправки, отличная теплотворная способность (существующие на рынке модели весьма мощны), бо́льшая надёжность и безопасность по сравнению с примусом.
• Минусы: громоздкость конструкции и её повышенный вес, вероятность замерзания газа в сильные морозы (особенно если в баллоне был не чистый пропан, а его смесь с другими газами).

Как выбрать обогреватель для палатки

Принято считать, что туристы, рыбаки и просто любители отдыха на природе – люди неприхотливые: снег и дождь им не страшны, да и ночевать они могут где угодно. На самом деле каждый человек любит комфорт, просто некоторые слишком ленивы, чтобы его создавать.

Туристы – люди творческие и к вопросу обогрева палатки подходят «с головой». Ведь забота о качественном обогреве палатки, особенно в холодное время года, – это не прихоть, а необходимость, невыполнение которой чревато неприятными последствиями для здоровья.

Есть несколько вариантов решения этой проблемы:

• купить обогреватель;
• использовать подручные средства для обогрева;
• сделать печку своими руками.

Камин

Схема электрокамина с воздушным ТЭНом и двойным контуром конвекции

Усовершенствовать обычный электрокамин, или сделать себе свой эффективный на основе покупного ТЭНа можно с помощью дополнительного кожуха, создающего вторичный контур конвекции. Из обычного электрокамина, во-первых, воздух идет вверх довольно горячей, но слабой струей. Она быстро полнимается к потолку и греет через него более пол соседей, чердак или крышу, чем хозяйскую комнату. Во-вторых, идущее вниз от ТЭНа ИК таким же образом греет соседей снизу, подпол или подвал.

В конструкции, показанной на рис. справа, ИК, направленное вниз, отражается во внешний кожух и греет воздух в нем. Тягу еще более усиливает подсос горячим воздухом из внутреннего кожуха менее нагретого из внешнего в сужении последнего. В результате воздух из электрокамина с двойным контуром конвекции выходит широкой умеренно нагретой струей, расплывается в стороны, не доходя до потолка, и эффективно обогревает помещение.

Главные элементы и принцип действия

Для создания инфракрасного обогревателя в домашних условиях необходимо, в первую очередь, изучить принцип его действия.

Как известно, от тепловых источников исходят электромагнитные волны, непосредственно обогревающие все окружающие их тела, в данном случае, в квартире – предметы мебели и людей. При этом воздух в помещении не нагревается, а все тепло исходит лишь от уже нагретых объектов. По данному принципу работают и инфракрасные обогреватели, включающие в себя несколько основных элементов:

• источник излучения тепла.
  В инфракрасных промышленных обогревателях источниками служат тонкие нити из металла, которые нагреваются посредством проходящего сквозь них электрического тока, или же различные лампы, например, галогенные или накаливания;
• рефлектор с повышенной отражающей способностью,
  основная функция которого – рассеивать тепло либо создавать самостоятельные обогреваемые зоны за счет отражения инфракрасных лучей;
• контроллер
  также является одной из основных частей промышленных инфракрасных обогревателей. Он регулирует нагревательную степень излучателя. В самодельных обогревателях он может отсутствовать, однако его монтаж рекомендован для установки подходящего температурного диапазона и для автоматического нагрева устройства при падении температуры ниже пределов нормы, а также для охлаждения при повышенных температурных показателях.

Совет

для проверки рефлекторного эффекта рекомендуется использовать пищевую фольгу, которую необходимо некоторое время подержать над рукой. От фольги должно исходить тепло, являющееся отраженными и направленным к вашей руке лучами.

Принцип действия потолочных инфракрасных обогревателей такой же, что и у других устройств данного типа. Отличается лишь способ установки, от которого зависит определение наиболее комфортных обогреваемых зон.

Данная схема показывает главное преимщество инфракрасных теплоносителей: тепло, обогревающее физические тела и поглащаемое ими, остается внутри. Потому бываеют теплее, чем потолок. При теплообеспечении конвективным способом полы всегда остаются холодными, так как сам материал не обогревается. Нагретый воздух поднимается вверх, смещая вниз холодный.

ОКР

Модель с использованием ИК-силикатного стекла

Так как применяется ИК-силикатное стекло, то у изделий разных марок отмечаются резкие смены тепловой проводимости и прозрачности. По этой причине делайте и испытывайте один излучатель. По итогам тестов может понадобиться варьировать диаметр материала.

Следует учитывать следующие арифметические принципы под кварцевые установки.

Параметры материала

0,5 мм: мощь – 350 Вт, ток – 1,6 А.

0,6 мм – 420 Вт и 1,9 А.

0,7 мм: 500 Вт и 2,27 А.

0,8 мм: 530 Вт и 2,4 А.

0,9 мм: 570 Вт и 2,6 А.

Тонкие провода отличаются солидной излучающей поверхностью. При использовании толстых версий превосходить мощь ИК, которую может пропускать стекло.

Тестирование

Готовое изделие ставится вертикально на не воспламеняющуюся поверхность. Подпирается термоустойчивым предметом. В изделие подаётся ток на 3 А. Для слежения за током применяется цифровой тестер.

Нужно проверка поведения стекла. Если оно за полчаса быстро сильно нагревается и трескается, оно не пригодно.

Через 1,5 часа идёт проверка мощности излучения. Расположите свои ладони параллельно по отношению к излучающим плоскостям. Дистанция от них – 15-17 см. Держать нужно минимум 3А мин. Затем 5-10 минут будет ощущать мягкое тепло. Если сразу ладони обжигаются, нужно уменьшить диаметр проволоки. Если и через 20 минут нет даже лёгкого тепла, нужен материал потолще.

12 В

Самодельный тепловентилятор может быть достаточно безопасным в низковольтном, на 12 В, исполнении. Мощности свыше 150-200 Вт от него не добиться, слишком большой, тяжелый и дорогой понадобится понижающий трансформатор или ИП. Однако 100-120 Вт как раз хватит, чтобы держать в подвале или погребе небольшой плюс всю зиму, что гарантирует от промерзших овощей и полопавшихся от мороза банок с домашними заготовками, а 12 В – напряжение, допустимое в помещениях с любой степенью опасности поражения электротоком. Большее в подвал/погреб и подавать нельзя, т.к. они по электротехнической классификации особо опасные.

Основа обогревателя-тепловентилятора на 12 В – обычный красный рабочий пустотный (пустотелый) кирпич. Лучше всего подойдет полуторный толщиной 88 мм (вверху слева на рис.), но сгодится и двойной толщиной в 125 мм (там же внизу). Главное – чтобы пустоты были сквозными и одинаковыми.

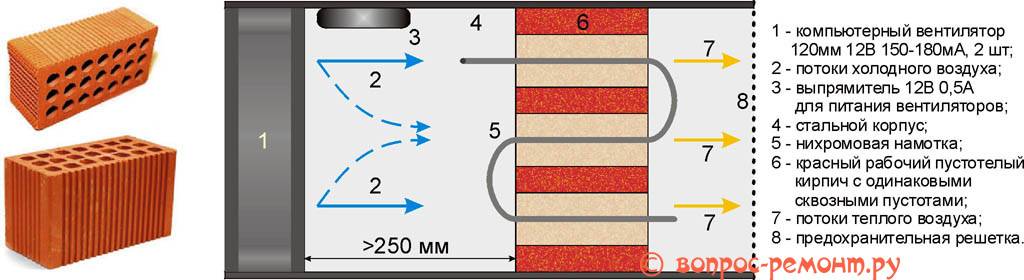

Устройство самодельного обогревателя на 12 В для подвала и гаража.

Устройство «кирпичного» тепловентилятора на 12 В для подвала дано там же на рис. Посчитаем нихромовые спирали-нагреватели для него. Берем мощность 120 Вт, это с некоторым запасом. Ток, соотв., 10 А, сопротивление нагревателя 1,2 Ом. С одной стороны, спирали продуваются. С другой – этот обогреватель должен долгое время работать без присмотра в довольно тяжелых условиях. Поэтому все спирали лучше включить параллельно: перегорит одна, остальные вытянут. И мощность регулировать удобно – достаточно отключить 1-2-несколько спиралей.

В пустотном кирпиче 24 канала. Ток спирали каждого канала 10/24 = 0,42 А. Мало, нихром нужен очень тонкий и, значит, ненадежный. Этот вариант сгодился бы для бытового тепловентилятора до 1 кВт и более. Тогда нагреватель нужно рассчитывать, как описано выше, на плотность тока в 12-15 А/кв. мм, и поделить получившуюся длину проволоки на 24. К каждому отрезку добавляется по 20 см на 10-см соединительные «хвостики», а середина свивается в спираль диаметром 15-25 мм. «Хвостиками» все спирали соединяются последовательно при помощи хомутиков из медной фольги: ее ленту шириной 30-35 мм навивают в 2-3 слоя на сложенные нихромовые проволоки и закручивают на 3-5 витков парой малых пассатижей. Для питания вентиляторов придется поставить маломощный трансформатор на 12 В. Такой обогреватель хорошо подойдет для гаража или прогрева автомобиля перед поездкой: как все тепловентиляторы, он быстро прогревает середину помещения, не тратя тепло на теплопотери сквозь стены.

Но вернемся в подвал. Посмотрим, сколько нихрома понадобится на уменьшенную до 10 А/кв. мм по соображениям надежности плотность тока. Сечение провода, ясно без расчетов – 1 кв. мм. Диаметр, см. расчеты выше – 1,3 мм. Такой нихром в продаже находится без затруднений. Необходимая длина на сопротивление 1,2 Ом – 1,2 м. А какова общая длина каналов в кирпиче? Толщину берем полуторную (меньше весит), 0,088 м. 0,088х24 = 2,188. Так нам достаточно просто продеть отрезок нихрома сквозь пустоты кирпича. Можно через одну, т.к. каналов по расчету нужно 1,2/0,088 = 13,(67), т.е. 14-ти хватит. Вот и обогрели подвал. И вполне надежно – такой толстый нихром и крепкая кислота не скоро разъест.

ИП и ИБП

Трансформатор на железе для обогрева подвала лучше взять (сделать) с отводами мощной обмотки на 6, 9, 12, 15 и 18 В, это позволит регулировать мощность обогрева в широких пределах. 1,2 мм нихром с обдувом потянет и 25-30 А. Для питания вентиляторов тогда нужна отдельная обмотка на 12 В 0,5 А и тоже отдельный кабель с тонкими жилами. Для питания нагревателя нужны жилы от 3,5 кв. мм. Мощный кабель может быть самый дрянной – ПУНП, КГ, на 12 В утечек и пробоя можно не опасаться.

Может быть, у вас нет возможности применить понижающий трансформатор, но завалялся импульсный блок питания (ИБП) от негодного компьютера. Его 5 В канала по мощности хватит; стандарт – 5 В 20 А. Тогда, во-первых, нужно пересчитать нагреватель на 5 В и мощность 85-90 Вт, чтобы не перегружать ИБП (диаметр провода выходит 1,8 мм; длина та же). Во-вторых, для питания 5 В нужно соединить вместе все красные провода (+5 В) и столько же черных (общий провод GND). 12 В для вентиляторов берут с любого желтого провода (+12 В) и любого черного. В-третьих, нужно закоротить на общий провод цепь логического запуска PC-ON, иначе ИБП просто не включится. Обычно провод PC-ON зеленый, но нужно проверить: снять с ИБП кожух и посмотреть обозначения на плате, сверху или со стороны монтажа.

Мини-печь на твёрдом топливе

Давно прошли те времена, когда не существовало современных портативных газовых плит, и примусы были редкостью. Рыбаки в ту пору использовали для обогрева зимних палаток самодельные мини-печки — сваренные из листового железа, или наспех сварганенные из каких-нибудь металлических ёмкостей. Такие печки обычно работали на дровах, хотя можно было применять и другое твёрдое топливо, например — каменный уголь.

Один мой знакомый железнодорожник, в миру — заядлый лещатник, в конце 80-х регулярно рыбачил на наших окрестных водоёмах — ревдинском городском пруду и Волчихинском водохранилище. Он отапливал свою палатку самодельной печкой на каменном угле. По его отзывам — «жарило так, что в майке сидел».

Конструкций данных печек существовало великое множество. Тут уж, как говорится — кто на что был горазд. Однако, принцип везде был один — топка, подставка (чтоб лёд не плавить) и труба-дымоход, которая уходила наружу через специальное отверстие в стенке палатки, окантованное негорючим материалом вроде стеклоткани. Проще говоря — миниатюрная буржуйка.

В нынешнее время мини-печки вытеснены из обихода более эффективными и компактными приспособлениями для обогрева палатки. Однако это вовсе не означает, что дровами палатку нынче никто не отапливает. В сельской местности, особенно — в некоторых далёких от городов деревнях, это пока что ещё весьма востребованный способ, подчас — единственно возможный.

• Плюсы: дешёвое или бесплатное топливо, хорошая теплотворная способность.
• Минусы: громоздкость конструкции, полная бесполезность в случае отсутствия дров в месте ловли, необходимость в большом количестве топлива (вышеупомянутый знакомый таскал на рыбалку среднее ведро угля). Помимо сего — в печку приходилось периодически подкидывать дровишки, отвлекаясь от рыбалки.

Не способ обогрева, но всё же

Помимо обогрева палатки, есть также смысл позаботиться о её утеплении. Замечено, что в двухслойных палатках (с внешним тентом) — воздух остывает медленнее, чем в однослойных. А вообще — главным источником холода в палатке является пол. Если застелить его весь ковриками — это также уменьшит теплопотери. И улучшит эффективность основного источника обогрева.

Рыбаков чаще сильнее волнуют низкие температуры за бортом, с которыми на рыбалке очень сложно бороться. Зимний костюм с начесом, варежки на меху, валенки и даже специальное термобелье

как для космонавтов навряд ли существенно помогут уже в 20-ти градусный мороз. Следовательно, чтобы не околеть на льду, на пронизывающем ветру, просто необходимы дополнительные средства обогрева.

На ум сразу же приходит мысль о мобильном домике или палатке

, без него на открытом водоеме в зимнюю пору обойтись очень непросто и можно застыть за считанные минуты. Окоченевшие ноги и руки вовсе не прибавляют симпатий зимней рыбалке. Плюс ко всему замерзать длительное время очень вредно для здоровья. Поэтому выбор хорошей палатки для зимней рыбалки станет гарантией того, что вы не будете выживать в лесу зимой, а превратите зимнюю рыбалку в комфортное и увлекательное занятие.

Виды обогревателей

Домашнему умельцу, желающему обзавестись самодельной «грелкой», можно предложить на выбор несколько вариантов:

Масляный

Представляет собой емкость, оснащенную трубчатым электронагревателем (ТЭН) и заполненную маслом.

Главным элементом ТЭНа является спираль из нихрома или другого материала с высоким электросопротивлением, которая при пропускании через нее электрического тока начинает греться. Спираль помещена в медную трубку, заполненную песком.

Масло отводит тепло от ТЭНа, распределяет его по поверхности корпуса и вдобавок служит теплоаккумулятором (после отключения электричества прибор некоторое время продолжает греть окружающий воздух).

Парокапельный

По своему устройству парокапельный обогреватель очень похож на масляный, только в качестве среды, распределяющей тепло, используется водяной пар. Он образуется из небольшого количества воды, которое заливается в корпус.

Такое решение дает два существенных преимущества:

1. При замерзании парокапельный обогреватель не лопнет, так как вода занимает лишь незначительную часть его объема.
2. Пар является чрезвычайно емким теплоаккумулятором. Точнее, не столько пар, сколько процесс испарения: именно при переходе из жидкого состояния в газообразное вода накапливает большой объем тепловой энергии, который возвращается при конденсации пара на стенках обогревателя.

Отдав тепло корпусу прибора, сконденсированный пар в виде воды стекает в нижнюю часть, где установлен ТЭН. Мощность ТЭНа и объем воды подбирается таким образом, чтобы разрыв обогревателя давлением пара был исключен.

Благодаря тому, что корпус прибора герметично закрыт, его стенки изнутри от высокой влажности не ржавеют.

Свечной

Пламя свечи, как известно, выделяет не только свет, но и некоторое количество тепла.

Только оно обычно улетучивается под потолок в виде конвективных потоков воздуха и там «размазывается» по всей площади помещения.

Почему бы не установить над свечой «ловушку» для тепла? О том, что она из себя представляет, мы расскажем в следующем разделе.

Инфракрасный (ИК)

Любое вещество с отличной от абсолютного нуля температурой излучает «тепловые» электромагнитные волны, которые называются инфракрасными.

Интенсивность этого излучения находится в прямой зависимости от температуры вещества. Водяные и масляные радиаторы также распространяют ИК-волны, но в очень малом количестве, поскольку их поверхность является относительно холодной.

Чтобы превратить металлический предмет в ИК-излучатель, достаточно нагреть его до температуры красного свечения. Если же использовать особые материалы, например, графит, то достаточно ощутимых «тепловых» волн можно будет добиться и при сравнительно низких температурах.

Знание этих тонкостей поможет нам изготовить своими руками ИК-обогреватель, который будет отдавать нам тепло напрямую, то есть без участия воздуха в качестве посредника.

Другие виды

Поскольку электричество есть не везде, имеют право на жизнь конструкции, работающие на газу или твердом топливе. К последним можно отнести буржуйки.

ТЭНы

Для обогревателей след. типов придется покупать ТЭН: электроприборы на 220 В с открытыми нагревателями чрезвычайно опасны. Тут, простите за выражение, нужно думать в первую очередь о собственной шкуре с имуществом, есть формальный запрет или нет. С 12-вольтовыми приборами легче: по статистике, степень опасности уменьшается пропорционально квадрату отношения напряжений питания.

Если у вас уже есть электрокамин, но греет плоховато, имеет смысл заменить в нем простой воздушный ТЭН с гладкой поверхностью (поз. 1 на рис.) на оребренный, поз. 2. Характер конвекции тогда существенно изменится (см. ниже) и обогрев улучшится при мощности оребренного ТЭНа в 80-85% от гладкого.

`img-4`

Виды ТЭНов

Патронный ТЭН в корпусе из нержавеющей стали (поз. 3) может греть и воду, и масло в баке из любого конструкционного материала. Будете брать такой – обязательно проверьте, чтобы в комплекте были прокладки из маслотермобензостойкой резины или силиконовые.

Медный водяной ТЭН для бойлера снабжается трубкой для термодатчика и магниевым протектором, поз. 4, что хорошо. Но греть им можно только воду и только в баке из нержавейки либо эмалированном. Теплоемкость масла много меньше, чем у воды, и в масле корпус медного ТЭНа скоро прогорит. Последствия – до тяжелейших и фатальных. Если бак из алюминия или обычной конструкционной стали, то электрокоррозия вследствие наличия контактной разности потенциалов металлов очень быстро съест протектор, а вслед за тем проест корпус ТЭНа.

Т. наз. сухие ТЭНы (поз. 5), как и патронные, способны греть и масло, и воду без дополнительных мер защиты. Кроме того, их нагревательный элемент можно менять, не вскрывая бака и не сливая оттуда жидкость. Недостаток один – очень дороги.

Оптимальная мощность для обогрева

Для сборки лампового обогревателя, лучше всего использовать модели мощностью 150Вт

Только обратите внимание, что после введения закона запрещающего производить обычные лампы накаливания более 100Вт, они стали продаваться под названием ”теплоизлучателей”

При их последовательной схеме подключения, даже двух экземпляров, можно сразу почувствовать излучаемое тепло. При этом глаза они не слепят.

Ток в такой цепи при том же напряжении будет 420мА. Это означает, что две лампы суммарно потребляют около 100Вт, и большая часть из них идет именно на обогрев.

Можно сравнить, какой мощности продаются инфракрасные обогреватели, и на какую при этом площадь они рассчитаны. Соотношение для обычных моделей – 100Вт на 1м2.

У масляных радиаторов, практически те же показатели.

То есть, в любом случае ватты переходят в тепло. Только у специализированных инфракрасных моделей, будет более направленное излучение в конкретную точку или зону, а у вашей самоделки получится более широкий угол.

Кстати, эти 100Вт/м2 взяты из СНиП для помещений утепленного по всем нормам. Это оптимальная мощность для всех обогревателей в средней полосе России.

Для северных широт, в том числе и для холодных не утепленных гаражей, значения уже будут побольше. Если к примеру теплопотери в гараже составят 1000Вт/час, а вы будете греть его на 300Вт, то и температура у вас никогда не поднимется.

А вот если идеальные теплопотери близки к нулю, то и 100Вт будет достаточно, чтобы внутри создать баню.

Также эта мощность зависит и от высоты потолков (средняя расчетная – до 3м).

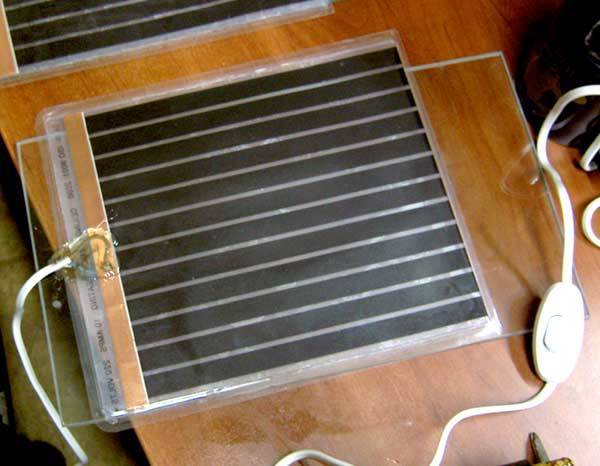

Идея 1 Компактная модель для локального обогрева

Самым простым способом, который позволит сделать электрообогреватель является именно этот. Для начала подготовьте следующие материалы:

• 2 одинаковых прямоугольных стекла, площадью около 25 см2 каждое (к примеру, размерами 4*6 см);
• кусок алюминиевой фольги, ширина которой не больше ширины стекол;
• кабель для подключения электрического обогревателя (медный, двухжильный, с вилкой);
• парафиновая свеча;
• эпоксидный клей;
• острые ножницы;
• плоскогубцы;
• деревянный брусок;
• герметик;
• нескольких ушных палочек;
• чистая тряпочка.

Как Вы видите, материалы для сборки самодельного электрического обогревателя вовсе не дефицитные, а главное – все могут находиться под рукой. Итак, сделать маленький электрообогреватель своими руками можно по следующей пошаговой инструкции:

• Тщательно протрите стекло тряпочкой от грязи и пыли.
• Плоскогубцами аккуратно возьмите стекло за край и обожгите одну из сторон свечой. Копоть должна равномерно покрыть всю поверхность. Аналогичным образом нужно обжечь и одну из сторон второго стекла. Чтобы нагар лучше оседал на поверхности, рекомендуется перед сборкой электрического обогревателя охладить стекло.
• После того, как стеклянные заготовки остынут, аккуратно с помощью ушных палочек очистите края не больше, чем на 5 мм по всему периметру.
• Вырежьте из фольги две полоски, шириной точно соответствующей ширине закопченной области на стекле.
• Нанесите клей на стекло по всей обожжённой поверхности (она токопроводящая).
• Уложите куски фольги, как показано на фото ниже. После чего нанесите клей на вторую половинку и соедините их.
• Затем загерметизируйте все места соединения.
• С помощью тестера самостоятельно замерьте сопротивление самодельного обогревателя. После этого рассчитайте его мощность, пользуясь формулой: P=I2*R. О том, как пользоваться мультиметром, мы рассказывали в соответствующей статье. Если мощность не превышает допустимые значения, переходите к завершению сборки. Если мощность слишком большая, нужно переделать нагревательный элемент — сделать толще слой нагара (сопротивление станет меньше).
• Приклейте концы фольги к одной из сторон.
• Сделайте подставку из бруска, установив на нее контактные площадки, подключенные к электрическому шнуру.

Вот по такой технологии можно сделать электрический мини обогреватель своими руками. Максимальная температура нагрева составит около 40о, чего будет вполне достаточно для локального обогрева. Однако для отопления комнаты такой самоделки будет, конечно же, мало, поэтому ниже мы предоставим более эффективные варианты самодельных электрообогревателей.

Особенности нагревательных элементов

Плоские нагревательные элементы способны решать множество технических задач. Они изготавливаются различных размеров и геометрических форм, благодаря чему их можно легко установить на любую поверхность. Несмотря на то что такая конструкция имеет маленькую мощность, она способна быстро и равномерно обеспечивать теплопередачу. В процессе производства допускается изготовлять нагревательные элементы одинаковой геометрической формы, но они должны иметь разную мощность, а также способность к распределенной нагрузке. Такие устройства применяются в том случае, когда необходимо сохранить конкретные температурные показатели рабочей поверхности.

Одной из особенностей данного устройства является низкая тепловая масса, благодаря чему происходит быстрое изменение температуры. Установка температурного режима, а также изменение его показателей происходит при помощи специального переключателя.

При повороте тумблера нагревательный элемент реагирует на изменение и устанавливает заданную температуру. Она остается неизменной на протяжении долгого времени. Плоский керамический нагревательный элемент передает вырабатываемое тепло другой поверхности без особых препятствий. Такая технологическая особенность стала популярной, поэтому запущено массовое производство нагревателей.

В обычных нагревательных приборах передача тепла осуществляется с помощью специального изолятора. Некоторое количество вырабатываемой энергии поглощается. Следствием этого является сниженный КПД нагревательного прибора. Плоские силиконовые нагревательные элементы не препятствуют передаче тепла, то есть процесс происходит напрямую. Именно поэтому экономится электроэнергия. Такие нагревательные устройства имеют низкую стоимость.

Сам элемент имеет малые габаритные размеры и небольшой вес, поэтому она легко скрывается в основном оборудовании.

Таким образом, пространства становится больше, и в него можно помещать дополнительную аппаратуру.

Советы по изготовлению

В стремлении сэкономить статью расходов многие хозяева, выбирая среди вариантов обогревателей, не спешат приобретать готовые заводские модели. Ведь имея желание и обладая соответствующими навыками обогревающее устройство всегда можно сконструировать собственными силами.

Собственноручно сооруженный обогреватель обеспечит в гараже комфортную температуру на период проведения ремонтных работ. С задачами обогрева отлично справится обычный радиатор, подключенный к мини-системе с циркуляцией горячей воды. Домашним мастерам, владеющим навыками сварщика и располагающим аппаратом, вполне под силу изготовление печи булерьян. Желающим оперативно соорудить прибор с минимальными затратами сил и труда пригодится регистр, оставшийся после демонтажа старой отопительной системы. Сваренный из труб регистр, как и оставшийся после демонтажа прибор, заливают либо просто водой, либо техническим маслом. В качестве нагревательного элемента используется обычный кипятильник или ТЭН от ненужной бытовой техники. Сделанный собственноручно обогреватель работает только в присутствии хозяев гаража. Расход энергии ввиду недолгого пребывания обычно невелик. Эффективно и наиболее экономично по сравнению с прочими электрическими приборами работает система из ИК-пленки. Если для временного обогрева помещения расходовать электроэнергию нерационально, лучше соорудить мини-печку, работающую на твердом топливе.

При выборе обогревателя для гаража, который можно сделать своими руками, многие руководствуются двумя параметрами:

1. Обогревающее устройство должно легко активироваться, быстро прогревая помещение.
2. Прибор должен иметь простую конструкцию, лишенную сложных деталей и элементов.
3. Эксплуатация устройства должна осуществляться при минимальных финансовых затратах.

Всем этим требованиям отвечают три варианта описанных ниже самодельных обогревателей, которые работают от разных источников энергии: на газу, на твердом топливе и от электричества.

Оригинальный и при этом безопасный обогреватель можно сконструировать даже из подручных средств, используемых в хозяйстве

Выводы и полезное видео по теме

Видео #1. Обзор варианта изготовления спирального нагревателя:

Видео #2. Самодельный инфракрасный обогреватель мощностью в 1кВт:

Мы рассмотрели лишь несколько вариантов изготовления обогревателей из подручных средств. На самом деле их существует великое множество. При желании вы можете самостоятельно разработать и изготовить такой прибор. И наградой вам станет желанное тепло в ненастную погоду.

Хотите предложить собственный вариант изготовления обогревателя? Появились вопросы или есть полезная информация для нас и посетителей сайта? Оставляйте, пожалуйста, комментарии в расположенном ниже блоке.

В холодное время года возрастает необходимость в источниках тепла для локального обогрева. Почему так происходит – это тема для другого разговора, но так или иначе, каждую осень, резко возрастает спрос на обогреватели, которые применяют для обогрева жилья и производственных помещений. Многие мастера предпочитают их делать своими руками, тем более что ничего сложного в этом деле нет.
