Создание лазерного уровня
Для конструирования лазерного уровня в этом случае важно заранее подготовить ёмкость для жидкости, кусок пластилина, а также пластырь, то есть материал, которым можно будет легко скрепить главную деталь устройства (электронный держатель). Конечно же, для этого нужно будет воспользоваться лазерной указкой и куском пенополистирола. Сама процедура конструирования устройства будет проводиться в соответствии со специальным планом:
Сама процедура конструирования устройства будет проводиться в соответствии со специальным планом:
Сначала берётся небольшая ёмкость и полностью наполняется жидкостью. Чаще всего в качестве резервуара используют крупную кастрюлю или же простое ведро.
На пенопласт крепят указку. Лучше всего применять простую насадку, которая будет проецировать точку
Важно сделать так, чтобы указка крепилась на пенопласте как можно лучше. Её крепление лучше провести специальной резинкой, пластилином либо хомутом.
Ёмкость с жидкостью крепится на нужной высоте — она будет выполнять роль стойки для лазерного уровня.
Лазерная линейка с пенопластом кладётся внутрь ёмкости.
Далее указка включается.
Меняя местоположения пенопласта в сравнении с центральной осью на размечаемых поверхностях, отмечаются специальные точки. Все пометки будут находиться на одном уровне.
Все пометки будут находиться на одном уровне.
7 примеров использования нивелира на практике
Профессионалы утверждают, что возможности лазерного уровня безграничны! Вы можете использовать его, как вам угодно, если фантазия вам этого не запретит.
Поправляем поверхность
Этот пример как нельзя ярко отражает отсталость пузырьковых уровней, линеек и рулеток.
Проверяем ровность вашего пола и стены: вдоль пола ставим лазерный ровнитель и смотрим. В случае со стеной проделываем то же самое, только при этом ставим несколько меток.
Проецированная линия покажет вам отклонения в стене в каждой установленной вами точке. Исходя от полученных данных, вы сможете подогнуть толщину слоя, который должен выровнять эти недочёты в каждой метке.
Отделываем кафельные плитки
Включая нивелиру, надо задействовать и горизонтальный и вертикальный лучи так, чтобы они образовали крест при пересечении. Затем выравниваем центральные швы плитки с центром пересечения лазерных лучей, а края кафеля мы будем поправлять, используя линии наших лучей.
Как построить непрямую плоскость?
Не всегда работу можно выполнить, используя прямые горизонтальные или вертикальные линии. Чтобы сделать дом ещё привлекательнее, дизайнера прибегают к разным экспериментам, и для этого нам как раз понадобится наш лазерный уровень. В инструкции скорее всего указано, как это сделать, если вы внимательно прочтёте ее.
Если у вашего нивелира существует система автоматического выравнивания, то прежде чем начать, вам необходимо блокировать эту систему. Есть нивелиры, которые сочетают в себе также функцию, которая автоматически изменяет угол наклона лучей. Можно легко поставить лазерный уровень на штативе и наклонить под нужный угол.
Клеим идеально ровные обои с помощью лазерного уровня
Чтобы выполнить такую задачу, нам не понадобится ничего, кроме лазерного уровня. Всё, что надо сделать, это правильно зафиксировать нивелир под нужный вам градус и «пальнуть» лучами в стены. Всё, работа нивелира закончилась, теперь вам надо только выровнять края обоев или любой другой декорации под спроецированные лучи. Ровный бордюр вряд ли бы у вас получился без лазерного помощника.
Ставим любую бытовую мебель или технику
Итак, представляем вам еще одно применение лазерного уровня. Честно говоря, тут можно было бы обойтись и без нивелира, но зачем усложнять всю работу, пользуясь давно устаревшими пузырьковыми уровнями, линейками и рулетками? Поставили лазерный уровень и в два счёта повесили полку или передвинули шкаф, любую другую бытовую мебель.
Правильно планируем помещение и ставим перегородки
Опять же, зачем вам усложнять работу, выравнивать и чертить всё вручную, когда эту работу может сделать лазерный уровень.
Итак, сначала нам надо сделать разметку. К примеру, вам надо разделить комнату пополам, установив перегородку точно посередине несущей колонны. Что мы делаем? Мы сначала измеряем ширину каркаса. Допустим, мы всё измерили, и ширина каркаса, из которого мы будем делать перегородку, у нас составляет 66 мм. Мы отступаем от центра колонны 33 мм и проецируем лучи к стене и полу (достаточно одного вертикального луча), ставим точку точно над лучом (можете обвести, чтобы было ясно видно). Теперь, используя наш нивелир, мы переносим эту точку на пол. Проделываем то же самое с противоположной колонной. С помощью маркировочной верёвки мы отбиваем линию и в итоге получаем ровную полосу, относительно которой будет крепиться каркас.
Использование нивелира для разметки
Нивелира может существенно помочь вам при замере чего-либо. Например, не вертикальной стене. Так как обычным способом измерить высоту такой стены будет проблематично, в дело вступает лазерный уровень (можно это сделать ещё и с помощью лазерного дальномера, если такой имеется рядом).
Включаем нивелир, проецируем его лазерные лучи и получаем точки на полу и на потолке, которые можно измерить простой линейкой. При этом данные получаются точными.
Настройка и калибровка
После сборки самодельного приспособления требуется настройка лазерного уровня своими руками. Необходимо его проверить — откалибровать на точность измерений. Чтобы провести испытание, понадобится дополнительный пузырьковый уровень. Проводится калибровка следующим образом:
- Устройство ставится в центре комнаты и на противоположных стенах делаются отметки в точке пересечения плоскостей.
- Нивелир переносится к одной из стен на расстояние приблизительно полметра, делается ещё одна метка над или под первой.
- Прибор поворачивается на противоположную стену, ставится отметка.
- Замеряется расстояние между отметками на обеих стенах и высчитывается погрешность.
Например, разница между метками на первой стене 4 мм, а на второй — 3 мм. В результате погрешность составляет 1 мм. Если она больше, то устройство требует регулировки.
Измерительный прибор, собранный самостоятельно, может размещаться на штативе или регулируемом постаменте, что придаст изделию удобство и функциональность
Для проведения калибровки вертикали отмечают две точки в вертикальной плоскости и проверяют метки по пузырьковому уровню.
Если не замечено никаких отклонений, то построитель плоскостей готов к работе. При расхождении в показаниях самодельный лазерный прибор регулируют, изменяя местоположение платформы либо шарнирной вилки.
Как работать с нивелиром
У лазерных уровней могут быть разные наборы функций. В базовом варианте есть возможность получить вертикальную и горизонтальную плоскости, а также включать их вместе и получать пересечение. В некоторых моделях есть возможность получать точку в зените и под прибором (отвес, точка — надир), также бывает функция построения двух параллельных вертикальных плоскостей. Дополнительные возможности полезны, но их наличие увеличивает стоимость, так как система становится сложнее. Некоторые производители в базовую комплектацию добавляют штативы или платформы, которые можно крепить на стену при помощи шурупа или магнита.
Основные функции нивелира (построителя плоскостей) бытового класса
Отличаются модели и возможным углом выстраиваемой в горизонтальной поверхности плоскости (угол развертки). Он может быть от 110° до 360°. Проще всего работать с тем, который дает полную плоскость, но относится он к профессиональным моделям и стоит немало. Получить полную плоскость можно и при небольшой плоскости свечения. Для этого прибор поворачивают вокруг своей оси.
При использовании прибора на улице может быть полезен уловитель лазера. Он покупается обычно отдельно. При покупке надо проверять совместима ли данная модель с вашим лазером. Полезны могут быть специальные очки. Они во-первых, предохранят глаза от случайного воздействия лазера, во-вторых позволяют четче видеть луч.
Использование при работах на полу
Удобно пользоваться лазерным уровнем при выравнивании пола. Выставляете его примерно посредине помещения и включаете построение горизонтальной плоскости. На стенах отбивается ровная линия, по которой удобно делать разметку.
Лазерный луч также отображается на любом предмете, который вы поставите на пути его следования. Используя это свойство и линейку (рулетку) вы сможете найти самую выступающую и самую «утопленную» часть пола. По этим данным вы определите, на каком минимальном уровне можно делать стяжку пола. Далее по найденной высоте делаете отметки по стенам и приступаете к установке маяков. Их тоже можно выставлять по лучу. Установив лазерный луч на нужную высоту, спинку маяка выставляете так, чтобы она была равномерно им подсвечена.
При помощи той же горизонтальной поверхности можно проверять и насколько ровно выложен бетон в стяжке. Луч будет виден на буграх, а впадины можно найти при помощи рейки.
Как пользоваться лазерным уровнем для укладки плитки на полу
Можно пользоваться лазерным уровнем и при укладке плитки на пол. Для этого необходимо получить пересечение лучей на полу. Выставляете требуемый режим, выбираете направление, по которому будете укладывать плитку и, по видимой на полу линии, выравниваете шов.
Что может делать на стенах
Теперь рассмотрим как использовать лазерный уровень на стенах можно еще более активно:
- Проверить насколько кривая стена. Параллельно ей, на расстоянии в несколько сантиметров отбиваете лазером горизонтальную плоскость. При помощи линейки или рулетки измеряете расстояние от луча до нескольких точек стены. Так определяется насколько завалена стена и в каком месте, можно найти выемки и бугры. Эта процедура необходима при .
- По той же методике можно проверить вертикальность углов.
- Отметить горизонтальную линию для крепления чего-то: мебели, профиля для и т.д.
- Получить перекрестие для укладки плитки на стену.
- Иметь вертикальную линию, чтобы горизонтальную, чтобы ровно наклеить бордюр и т.п.
- Проверить вертикальность или дверях.
- Отметить линию для прокладки .
Пользоваться лазерным уровнем во время ремонта приходится часто, да и позднее в быту, при мелких работах он часто нужен: что-то ровно повесить, то выставить бытовую технику (стиральную машинку, например) и т.д.
Пошаговая инструкция по изготовлению лазерного уровня
Усовершенствуем детскую лазерную указку. Необходимо открутить ту часть указки, на которой нет вставок с рисунком. Отверстие нужно заклеить картоном и четко по центру сделать маленькое отверстие, после чего надеть обратно колпачок. Теперь если навести указку на поверхность, то лазерная точка будет более четкой.
Ровную палку необходимо заострить с одного конца и сделать в виде колышка. Можно для опоры использовать также черенок для лопаты или же треногу. На плоский же конец палки необходимо крепко прикрепить кусок фанеры или ровной доски
Очень важно, чтобы фанера была максимально ровной и крепилась под точным углом в 90 градусов.
На поверхность доски прикрепляется планка, которая соответствует длине вашего пузырькового нивелира. Она должна располагаться в центре поверхности фанеры и держаться на шурупе (гвозде) так, чтобы ее удобно было поворачивать в различные стороны.
К пузырьковому нивелиру необходимо закрепить лазерную указку. Это можно сделать с помощью хомута и достаточно жестко закрепить ее на боковой стороне нивелира
Под указку теперь подложим подготовленный кусок пористой резины для амортизации. Это необходимо для того, чтобы без труда отрегулировать любой угол наклона по продольной оси.
Это можно сделать с помощью хомута и достаточно жестко закрепить ее на боковой стороне нивелира. Под указку теперь подложим подготовленный кусок пористой резины для амортизации. Это необходимо для того, чтобы без труда отрегулировать любой угол наклона по продольной оси.
Сделав все необходимые крепления ваш лазерный нивелир готов к использованию.
Как использовать лазерный нивелир
Приспособившись к вашему уровню, вы поймете, что пользоваться им очень просто и удобно. Для начала необходимо с помощью заостренного угла в палке закрепить сооружение на поверхности. После этого с помощью пузырькового уровня выравниваем плоскость с планкой, таким образом, чтобы изготовленный лазерный уровень своими руками показал ровное горизонтальное положение.
Теперь нужно включить лазерную указку и навести ее на нужную вам поверхность. Вы увидите отраженную лазерную точку, сделайте на этом месте отметку, теперь переместите лазерную точку дальше по поверхности, проверьте, не сбился ли уровень горизонтали по пузырьковому нивелиру, и поставьте еще одну точку.
Соединив две точки между собой, вы получите ровную горизонтальную линию, после чего можете приступать к работе. Проще всего соединять точки будет с помощью металлического профиля для .
Еще одно видео руководство
Как смонтировать лазерный уровень своими руками, и вообще возможно ли это? Такое высокотехнологичное устройство для проецирования вертикальных или горизонтальных поверхностей при их выравнивании изготавливается на высокоточном оборудовании. В профессиональных моделях используются специальные диодные лампы, при помощи призматических стекол преобразующие исходящий свет в тонкий луч.
Звучит это определение в некотором роде страшновато. Но не нужно отчаиваться, ведь это относится к профессиональным приборам, используемым на строительных площадках. А для домашнего применения такие модели не очень-то и подходят. В продаже есть различные варианты для профессионального использования, а также для ремонтных работ внутри помещений.
Можно приобрести бытовые модели, но опять же, использовав их один раз, вы отложите прибор в ящик, и неизвестно когда он понадобится снова. Поэтому предлагаем рассмотреть вариант самостоятельного изготовления лазерного уровня в домашних условиях.
Как пользоваться лазерным нивелиром при поклейке обоев
Полезен инструмент также и при поклейке обоев, когда очень трудно сориентироваться на ровность вертикальной линии. Чтобы каждый последующий лист обоев располагался ровно, необходимо лазерный уровень включить в режим проецирования вертикальной плоскости. По этой линии можно ориентироваться при приклеивании обоев. Если обои клеятся в горизонтальном направлении, например, то включается режим горизонтального проецирования.
При помощи этого полезного измерительного инструмента можно проверить качество проведенных работ исполнителем. Для этого необходимо включить инструмент и спроецировать луч на стену. Отклонения и неровности расположения листов обоев будут видны по эталонной линии. На основании такой проверки можно добиться снижения стоимости услуг по проведенным работам или вовсе прийти к выводу о переклеивании обоев, но уже за счет исполнителя.
https://youtube.com/watch?v=wJ_uerPSmRQ%3F
Это интересно! При применении прибора нужно выставить ноль. Что означает этот термин? Выставить ноль нивелира — это означает расстояние от земли до луча, который проецирует инструмент. Выставление нуля позволяет упростить поиск луча, особенно когда работы проводятся на улице на дальние расстояния. Если, к примеру, точка ноль уровня составляет 1 метр, а через 20 метров замеры показывают, что проекция находится на уровне 1,2 метр или 0,8 метра, значит, имеются неровности грунта. Эти отклонения могут быть и меньшего значения, визуально выявить которые практически нереально.
Лазерный уровень своими руками. Два варианта изготовления
Если Вы строитель или профессиональный мастер в области ремонта интерьеров, то в Вашем арсенале инструментов обязательно должен быть лазерный уровень. В идеале со штативом и фотоприемником (для работы в ясную погоду). Но если лазерный уровень необходим Вам максимум раз в год, например, разметить положение полок на стене и т.п., то тратить сумму от 3 тыс. руб. не всегда разумно. Можно в пределах суммы 300 руб. и времени
2 часа смастерить лазерный уровень своими руками.
1. Лазерный уровень для горизонтальной разметки на штативе.
Как понятно, для работы самоделки, нужен штатив для фотоаппарата. Их стоимость от 1000 руб. Хорошо, если он у Вас уже имеется. Но и для работы профессиональным лазерным уровнем, для разметки высоко над поверхностью пола – штатив необходим. Итак, смотрим на процесс сборки самого лазерного уровня:
Необходим деревянный брусок. К нему термоклеем приклеиваем трубку для фиксации лазерной указки. На aliexpress можно приобрести разной мощности. Но слишком мощная не подойдет – если луч попадет в глаза – будут плачевные последствия. Так что выбирайте обычную лазерную указку. Список того, что понадобится – на третьем слайде.
Понадобится миниатюрный электродвигатель (от детских игрушек или приобретенный в радиотоварах). Если не найдете, то приобретается заранее на aliexpress здесь :
Этот электродвигатель питается от напряжения 3-5 В. Понадобится не батарейка типа «Крона» на 9 В (как на фотографиях), а 3 батарейки типа АА или ААА. Их так же можно приклеить на термоклей. Так же в идеале нужен паяльник с припоем. Либо провода просто прикрутить к разъемам.
Крепление этих деталей на термоклей позволит избежать их смещения и разбалансировки. Чтобы детали не отлетели (при падении, например) – для надежности стягиваем пластиковыми стяжками.
Далее понадобится зафиксировать на валу электродвигателя небольшое зеркало. Его можно вытащить из старой женской косметички или отрезать стеклорезом от большого. Трубку, которая будет одеваться на ось, приклеиваем тем же термоклеем.
Далее прикручиваем фиксатор для установки устройства на штатив. Зеркальце вращается и лазерный луч отражается в разные стороны, почти на 360 гр. (будет небольшое затенение самой лазерной указкой).
Устройство не имеет самонивелирования по горизонтали. Для этого служит горизонтальный уровень на штативе. Конечно же, точность такого устройства невелика, все будет зависеть от вертикального положения оси электродвигателя и зеркала. Но для разметки полок или примерного уровня расположения розеток и т.д. – подойдет.
Видео с процессом сборки лазерного уровня.
2. Другое подобное устройство – лазерный уровень с горизонтальным и вертикальным лучом и самонивелированием:
Более сложная в изготовлении самоделка, но по стоимости примерно такая же как и первый вариант. Алюминиевые пластины можно заменить строительными уголками и скобами из строительного магазина.
Самое сложное – это сделать подшипниковый узел для нивелирования подвешенной электронной части в двух плоскостях: по горизонтали и вертикали.
Заранее необходимо будет на aliexpress приобрести лазерный модуль, который излучает луч в виде «+». Ссылка на модуль. Питание: 3-5 В.
Автор собрал электронную часть вместе с аккумулятором и модулем зарядки к нему. Но т.к. в использовании этот лазерный уровень будет не часто, то 2-3 простых пальчиковых батарее хватит надолго.
После сборки лазерного уровня, его нужно настроить, откалибровать. Для этого нужно начертить на стене вертикальную и горизонтальную линии и путем добавления и регулировки болтов в ту или иную сторону в корпусе устройства – добиться совпадения линии и строго горизонтального и вертикального положения луча лазера. После этого уровень готов.
Видео изготовления этого лазерного уровня.
Фотографии взяты из открытых источников, с сервиса Яндекс.Картинки
Подписывайтесь на канал, заносите его в закладки браузера (Ctrl+D). Впереди много интересной информации.
Как применять лазерный уровень
Существует очень много вариантов применения лазерного уровня. Он используется как в помещении, так и на открытом воздухе. Но в любом случае, использование этого оборудования позволяет работать быстро и с высокой точностью.
Штукатурка
В случае оштукатуривания стен лазерное устройство позволяет не только определить оптимальное место будущей отделки поверхности, но и сэкономить строительные материалы.
Для проверки уровня стены выполните следующие действия:
На стене размещается конструктор линий или плоскостей;
С помощью линейки изучите отклонение плоскости от уровня светлого торца;
Проведите линии на полу, потолке, пересекающихся стенах, чтобы измерить толщину штукатурки.
Зная толщину раствора, легче заранее спланировать работу. В частности, чтобы проверить, нужна ли сетка. Или рассчитать параметры штукатурного слоя так, чтобы сэкономить раствор и в то же время обеспечить минимальную толщину в самых высоких частях оштукатуренной стены.
Плитка
Бипризматическая линейка хорошо подходит для укладки плитки. Их пересечение находится в центре стены. При укладке плитки ориентируются по линиям. Выровняйте края рядов с помощью лазера.
Спиртовой уровень подходит для отделки как стен, так и пола. Кроме того, вращая устройство, можно укладывать плитку надежно и по диагонали.
Обои и отделочные панели
Инструмент лазерного построителя линий также неоценим при работе с обоями. Лазерный создатель линий делает это возможным:
Надежно отметьте верхний край обоев или панелей на участке стены;
Расположите плинтус или обойную полосу горизонтально.
Тот, кто когда-либо клеил полоски бумаги, наверняка оценит эти возможности.
С лазерным уровнем работа идет быстрее, края можно склеить точно, а материал рассчитать без потерь.
Мебель

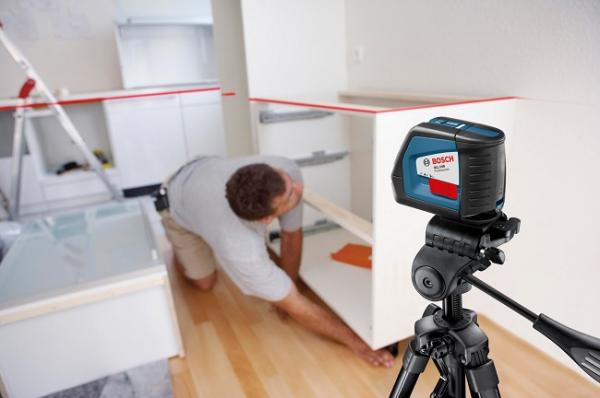

С помощью лазерного уровня кухонные шкафы и другие места навески шкафов можно разметить за считанные минуты. Используя линейные планировщики, легко получить четкое расположение предметов на стенах.
Напольные шкафы также можно легко отрегулировать по высоте с помощью лазерного луча, чтобы идеально выровнять столешницы.
Перепланировка
С появлением лазерного уровня не только планировка, но и визуальное планирование изменений в планировке теперь стало детской забавой. Установив планиметр, можно с первого взгляда увидеть ход будущей стены или перегородки. При необходимости разметка пола, потолка и стен может быть выполнена быстро и легко для начала кладочных работ или внесения изменений в конструкцию здания.
Полы
Лазерные уровни наиболее полезны для создания ровного, гладкого пола.
- С помощью линейки и рубанка определите высоту, на которую нужно выровнять пол.
- Расчет высоты стяжки пола, при которой будет достигнута минимальная толщина материала, также прост. При необходимости можно сразу отметить границы стяжки вдоль стен.
Установка маяков с помощью лазерного уровня становится увлекательным занятием. Просто сделайте подложки или отрегулируйте их колышками, пока верхний край не будет равномерно освещен. Вы также можете отрегулировать высоту колышков в соответствии с толщиной самого маяка.
По сравнению с классическим методом многократной проверки положения с помощью пузырьковых приборов, использование лазера позволяет выполнить работу гораздо быстрее и с большей точностью.
С чего начать применение инструмента — подготовка к работе
Точность показаний прибора зависит от правильности его установки. Нивелир необходимо выровнять, выставив его в вертикальном положении, и только после этого можно приступать к нивелированию. Для выравнивания устройства, в его конструкции предусмотрен специальный штатив, представленный в виде треноги. Каждая ножка штатива имеет свойство регулировки — реализуется за счет скользящих ползунков, поэтому с выравниванием лазерного уровня не возникает никаких трудностей.
Это интересно! Дорогие модели лазерных нивелиров имеют встроенную опцию самовыравнивания или самостоятельной настройки. Достигается это за счет того, что устройство фиксируется в одной точке, и при отклонениях до 5 градусов, производится самостоятельное выравнивание. Для этого механизм инструмента оснащен героскопом.
Удостовериться в том, что прибор установлен правильно, можно по пузырькам воздуха в водяной колбе. Это аналогичные колбы, которые применяются в водных уровнях для выявления отклонений от ровной плоскости. Как только прибор выставлен, можно приступать к его эксплуатации. Если же применяется дорогостоящий лазерный уровень, оснащенный опцией самовыравнивания, то инструкция по его настройке несколько иная:
- Выровнять прибор при помощи штатива
- Включить его и дождаться, пока произойдет дополнительная поднастройка или юстирование, при помощи чего обеспечивается высокая точность показаний
- При самовыравнивании уровень издает соответствующие сигналы (мигает или пикает), и как только они прекращаются, значит, устройство готово к эксплуатации
- Если нивелир продолжительное время не может выполнить опцию самонастройки, то это означает, что угол отклонения свыше 5 градусов, и необходимо произвести более точную настройку штатива
Если измерения проводятся на открытой местности, и прибор устанавливается на грунт, то ножки треноги следует жестко зафиксировать в земле. Для этого каждая ножка имеет специальные выступы для их вкапывания. Прибор соединяется со штативом за счет специального резьбового соединения. Если на корпусе инструмента и штативе диаметры резьбовых соединений отличаются, то необходимо воспользоваться переходником.
Использование емкости с водой
Сделать простую конструкцию с высокой степенью точности разметки можно из имеющихся в наличии дома материалов. Для этого потребуется подготовить бак для воды, кусок пенопласта (пенополистирола), указку, любой липкий материал – пластилин, пластырь.
- Вначале емкость, в качестве которой допускается использовать ведро, кастрюлю, до краев заполняется водой.
- Лазерный указатель устанавливают на пенопласте, стараясь разместить его ровнее, и крепят при помощи пластилина, пластыря, резинок.
- Емкость устанавливают на необходимой высоте.
- В баке помещают пенопласт с указкой.
- Переводят ее во включенное положение.
- Изменяя направление светового указателя, проворачивая его вокруг оси, луч проецируют на размечаемые поверхности и отмечают места проекции. Все точки относительно горизонта будут находиться строго в одной плоскости.
Самодельные лазерные устройства сложно назвать идеальными, но четкость наносимой разметки очень высокая. Еще одно преимущество в том, что собрать такой инструмент своими руками из имеющихся материалов по силам каждому, затратив на его изготовление немного средств и времени.
Юстировка нивелира
В случае выявления поверкой каких-либо отклонений в настройках или существенных погрешностей в измерениях нивелира следует произвести его юстировку, т.е. точное приведение к заявленным производителям технологическим и эксплуатационным характеристикам. Результатом удачной процедуры юстировки будет полностью работоспособный прибор, гарантирующий необходимую точность измерений.
Одним из основных пунктов поверки нивелира является определение положения уровневых пузырьков и сетки нитей. Несоответствие этих настроек требует обязательного проведения юстировки.
Поскольку регулировка прибора может быть нарушена в любой момент эксплуатации, во избежание появления в результатах измерений систематических ошибок в некоторых случаях поверки и юстировки нивелиров необходимо проводить достаточно часто, может быть даже ежедневно. В общем порядке нивелировочные средства измерения должны проходить метрологическую аттестацию ежегодно, а в случае проведения ремонтных работ, ударов, падений и прочих механических воздействий, повлекших за собой разъюстировку нивелира, – по ситуации, вне очередной проверки.
Перед поступлением измерителя в продажу производителем в обязательном порядке выполняется поверка и настройка прибора. В зависимости от типа нивелира – лазерного или оптического – юстировка выполняется различными способами.
Конструктивные особенности лазерных уровней
Визуально лазерный уровень напоминает маленькое устройство, которое может крепиться на различных поверхностях. Самые популярные способы крепления прибора выполняются посредством следующих элементов:
- магнитный элемент;
- штативная подставка;
- специальные крепёжные ремни.
Помимо способа крепления, строительные нивелиры отличаются проекцией лазерного луча на поверхность: построение плоскости или направления. Приборы, используемые для указания направления, отбивают точечную проекцию на поверхности. В свою очередь, уровни, проецирующие плоскость, оснащаются специальными оптическими системами, разворачивающими луч в плоскость. На сегодняшний день специалистами выделяется несколько типов лазерных нивелиров:
- Прибор ротационного типа, который способен крутиться вокруг собственной оси с образованием чёткой линии. Такой прибор выпускается в надёжном корпусе, качественно защищённом от разных внешних факторов. Такое изделие прекрасно подойдёт для проведения любых строительных мероприятий начиная от заливки пола и заканчивая сооружением потолка.
- Позиционное устройство, состоящее из двух излучательных источников, позволяющих создавать видимую плоскость. Такой прибор в основном применяется при проведении отделочных работ в помещении.
- Устройство самовыравнивающего типа – нивелир, оснащённый внутренними маятниками и способный излучать до пяти лучей. Такой лазерный уровень дополнительно оснащается крестообразным прицелом.
Основным недостатком таких универсальных приборов является их сравнительно высокая цена. Стоимость простейшего прибора не всегда по карману, среднестатистическому потребителю и превосходит в десятки раз, цену обычного пузырькового или водного уровня.
