Инструмент, необходимый для монтажных работ
Перейдем к инструменту, который понадобиться электрику для прокладки и монтажа электрических цепей.
Итак, перфоратор с бурами позволяет проделать отверстия в стенах здания для протягивания проводов.
Этим же прибором, но с коронками, делаются углубления в стенах для установки розеток, выключателей, распределительных коробок.
Шуруповерт понадобится для быстрого закручивания всевозможных шурупов при монтажных работах, к примеру, для закрепления тоннелей, в которые будет закладываться проводка. Также при работе на удалении от источника промышленной сети удобно использовать специальные инструменты на аккумуляторах.
Штроборезом в стенах делаются небольшие углубления для прокладки в них проводки – штробы.
Без этого прибора электрику проделывать штробы придется либо перфоратором, либо угловой шлифмашинкой с алмазным кругом, что очень неудобно и трудоемко.
Пресс-ключ используется электриками для сжатия специальных медных колпачков на скрутках проводки. Применение этого ключа позволяет усилить соединение скрутки проводов.
Молоток и вовсе универсальный инструмент, который нужен не только электрикам. И при выполнении монтажа проводки ему работы найдется достаточно.
Рожковые ключи могут электрику понадобиться при выполнении промышленных монтажных работ.
У некоторых электрических приборов, работающих с высокими параметрами электроэнергии, проводка к ним закрепляется при помощи болтовых соединений, для этого и нужны ключи.
Такие измерительные приборы, как рулетка и уровень нужны большей части для подготовительных работ.
Рулетка используется для правильных замеров при пробивании штробов, замеров длины проводки и т.д. Уровень же понадобится для ровного закрепления розеток и выключателей.
Также при монтаже электрику может понадобиться самый разнообразный инструмент.
К примеру, внутренние перегородки здания выполнены из дерева, то для проделывания отверстий понадобиться дрель с разными сверлами, а для штробов – стамески.
В некоторых случаях могут пригодится сабельные пилы.
Диэлектрические перчатки
Главным устройством, которое может предотвратить удар электрическим током при произведении каких-либо работ, будут, несомненно, диэлектрические перчатки.Одевать их необходимо на всю глубину. Они должны быть немного в нахлест. Одним из основных требований при использовании диэлектрических перчаток будет то, что их запрещается чистить растворителями. С этой целью можно применять, мыльный раствор. Хранить перчатки рекомендуется при температуре 0-25 градусов.
Набор отверток для электрика
Внимание! При работе в диэлектрических перчатках сохраняется полностью свобода движений, в них достаточно комфортно, каждая пара подбирается под размер руки. А также, перчатки диэлектрические должны сохранять все свои свойства в процессе работы. А также, перчатки диэлектрические должны сохранять все свои свойства в процессе работы
А также, перчатки диэлектрические должны сохранять все свои свойства в процессе работы.
Набор коронок
Набор коронок, не менее важное и нужное приспособление для людей, занимающихся электрикой. С помощью имеющихся приспособлений, без каких-либо затруднений можно сделать отверстие в стене для будущих розеток и выключателей, а также коробок по которым будут выведены разводки проводов. Выделяют ряд видов коронок:
Выделяют ряд видов коронок:
- по дереву;
- по металлу;
- по бетону и камню;
- по керамическим покрытиям и кафелю;
- универсальные;
- алмазные.
Электрик чаще всего использует коронки по бетону и камню, реже по керамическим покрытиям и кафелю.
Все перечисленные выше модификации обладают определёнными техническими характеристиками и изготавливаются из различных сплавов и металлов.
Обращайте внимание. Стоит знать хорошего производителя при покупке набора. Цена его достаточна велика, поэтому стоит быть бдительным во избежание разочарований
Цена его достаточна велика, поэтому стоит быть бдительным во избежание разочарований.
Организация рабочего места для электромонтажных работ
Правильная организация рабочего места для проведения электромонтажа подразумевает обеспечение безопасности для специалиста. В первую очередь монтер должен быть огражден от случайного прикосновения к оголенным проводам при работе с электрическим оборудованием. Вторым по значимости аспектом называют эргономику, так как удобное и комфортное расположение инструментов значительно ускоряют процесс.
Характеристики рабочего места
Перед началом работы опытный специалист должен убрать посторонние вещи, лежащие в непосредственной близости или под ногами. Часто именно данный фактор ведет к поражению током: работник неудачно наступает на какой-нибудь предмет, падает и в это время может непроизвольно задеть оголенный кабель.
Во время осмотра отсоединенных контактов монтажник, после проверки наличия тока на каждой из фаз, может забыть снять напряжение и продолжить работу в электрощите. Таким образом происходит небольшая потеря электротока, который в дальнейшем, при контакте с незащищенной частью тела, ударит человека.
Перед началом работ монтеру следует удобно разместить вокруг себя все инструменты, чтобы не отвлекаться. Их необходимо проверять на наличие повреждений изолирующих ток частей. Такой ежедневный осмотр обезопасит жизнь и здоровье.
Безопасность рабочего места также обеспечивают предупреждающие таблички. Для того, чтобы они были заметнее, их делают прямоугольной или квадратной формы с красными рамками или с белой надписью на красном фоне.
Рабочий стол для электромонтажа
Некоторые виды электромонтажных работ проводят за рабочим столом. Данное пространство должно соответствовать требованиям безопасности и санитарным нормам. Обычно место оборудуют функциональным верстаком, стулом с возможностью регулировки высоты, индивидуальной лампой для освещения. Помимо этого для мастера должен быть обеспечен доступ к следующим инструментам:
- плоскогубцы;
- круглогубцы;
- монтерский нож;
- кусачки;
- отвертки различных конфигураций.
Комплектация набора электромонтажника
Разные наборы электромонтажного инструмента могут включать в себя несколько диэлектрических отверток, диэлектрических пассатижей, диэлектрических плоскогубцев или же могут состоять из различных предметов: крестовой и шлицевой отвертки, кусачек, бокорезов, тонкогубцев и т.д. Всего в комплект может входить от нескольких штук до нескольких десятков наименований.
Также многие производители дополняют набор инструментов для электрика вспомогательными приспособлениями: изолирующими ковриками, зажимами для проводов и т.д. Все это может быть упаковано в кейс или мягкий планшет с кармашками для удобства хранения и переноски.
Параметры выбора
Рабочее напряжение
Выбирая набор электромонтажного инструмента, обратите внимание на максимально допустимый показатель напряжения. Как правило, для профессиональной сферы использования он должен быть не менее 1000 Вт.
Материал изготовления
Наиболее прочной считается хромованадиевая сталь, но некоторые производители используют в своих наборах инструментальную сталь, покрывая ее антикоррозийным составом. Рукоятки имеют диэлектрическое покрытие, защищающее от удара током, сверху могут быть дополнительные резиновые накладки для наибольшего удобства при работе.
Прочие меры охраны труда
Перед допуском монтера к месту электромонтажа ему необходимо пройти инструктаж. Работа с высоким напряжением опасна для человека, поэтому даже сотрудникам с большим опытом нужно знать, с чем им предстоит иметь дело. Без прохождения вводного инструктажа и получения указаний на рабочем месте монтажник не имеет права приступать к работе.
На каждом предприятии начальство назначает ответственных за охрану труда. Во избежание инцидентов непосредственный руководитель должен регулярно проводить инструктажи, так как даже самые опытные электрики могут ненамеренно нарушить предписания и получить электрический удар. Также ответственность за здоровье и жизнь персонала лежит на инженере по технике безопасности, главном энергетике и начальнике предприятия.
Пассатижи, плоскогубцы
Данные инструменты относятся к шарнирно-губцевым, их так же называют клещи. Все они используются для управления предметами, а также для произведения разнообразных операций. Основные отличия этим двух предметов:
- плоскогубцы — инструмент узкой специальности, пассатижи — имеют много функций;
- губы плоскогубцев — плоские, с небольшой насечкой по всей головке;
- в пассатижах плоская сторона губок немного короче, а для захвата круглых предметов они оснащены фигурными пазухами с крупной насечкой;
Бокорез диэлектрический до 1000В
- пассатижи оснащены режущими кромками, а также имеют поперечные резаки чтобы переламывать проволоки или гвозди;
- пассатижи изготавливают из более качественной и дорогой стали, высокой закалки.
Какая периодичность проверки электроинструмента?
Проверка электроинстурмента осуществляется путём визуального контроля и осмотра. Проверить нужно не только корпус, но и шнур, соединяющий его с источником электроэнергии
Обращать внимание необходимо на:
Целостность корпуса, это могут быть трещины и проломы.
Питающий кабель, там не должно быть видимых пересыханий, повреждений, перетираний, а также следов подгорания и нагрева
Особое внимание стоит обращать и проверить места входа электрического шнура в корпус и к вилке.
Осматривается и проверяется на целостность вилка и её контактная часть, которая будет включаться в сеть.. Проверка должна выполняться перед началом работы, и перед включением после перехода на другое рабочее место. Естественно, профессиональная лабораторная поверка выполняется только на крупных предприятиях и фирмах, в бытовых условиях работнику хотя бы перед работой стоит внимательно осмотреть взятый в руки электроинструмент
Естественно, профессиональная лабораторная поверка выполняется только на крупных предприятиях и фирмах, в бытовых условиях работнику хотя бы перед работой стоит внимательно осмотреть взятый в руки электроинструмент
Проверка должна выполняться перед началом работы, и перед включением после перехода на другое рабочее место. Естественно, профессиональная лабораторная поверка выполняется только на крупных предприятиях и фирмах, в бытовых условиях работнику хотя бы перед работой стоит внимательно осмотреть взятый в руки электроинструмент.
Если говорить о том, какие сроки поверки электроинструмента, то согласно существующим нормативным правилам периодическая поверка инструмента должна быть не реже чем через каждый год, а проверять электроинструмент необходимо, как указывалось ранее, перед каждым его применением. Если ручное электрооборудование используется в экстремальных климатических и производственных условиях, то рекомендуется проверять его мегаомметром хотя бы раз в 10 дней.

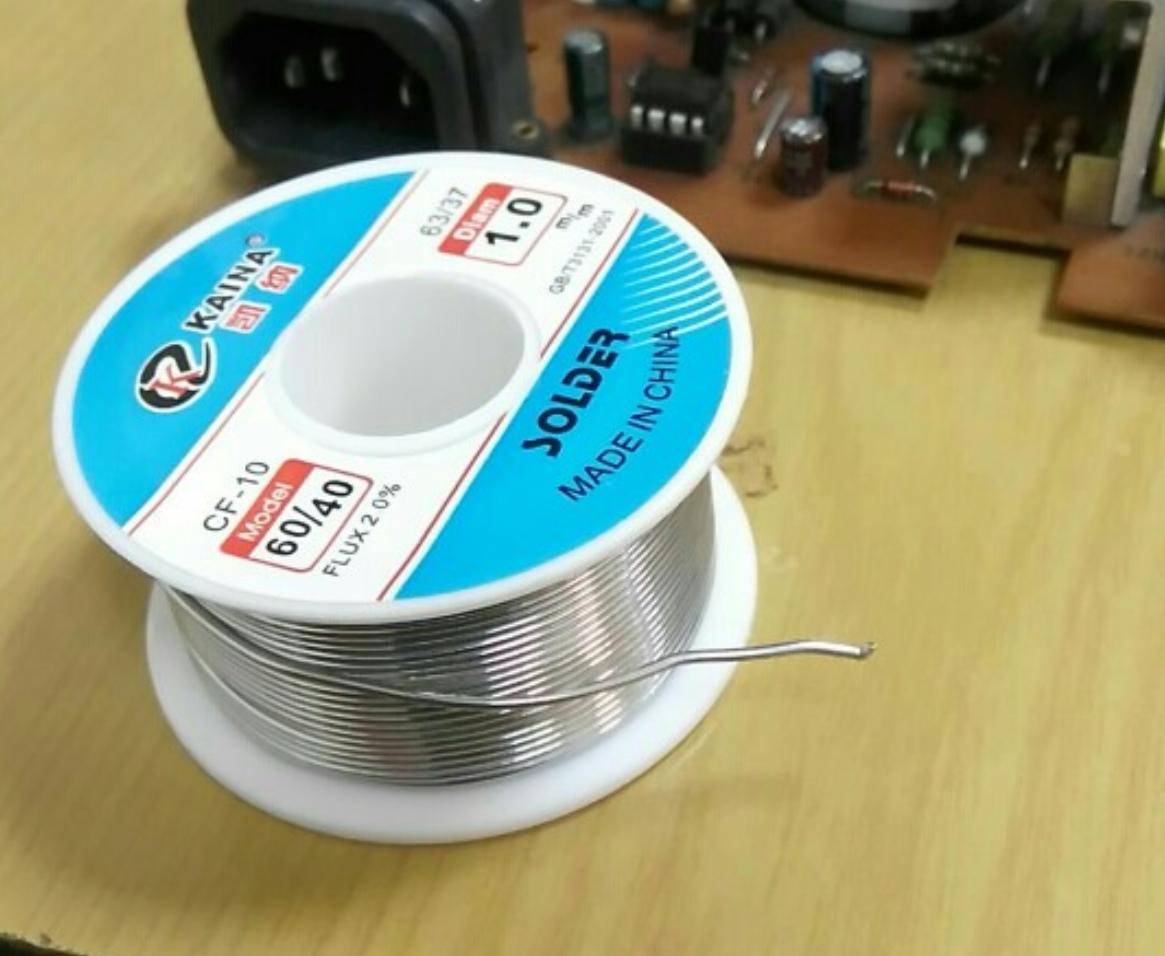

Катушка качественного припоя
Для припоя необходима хорошая проволока, и мне нравится эта: материал – легкоплавкое и текучее олово высокого качества, температура плавления около 190 °C. Это значит, что приступить к делу можно почти сразу же. После застывания припой красиво блестит.
Вес вместе с катушкой – 100 г, на выбор предлагается несколько вариантов с разным диаметром: от 0.5 до 1.5 мм. Стоит одна катушка около 300 рублей – рекомендую, по такой цене качественнее не найти.
Рекомендую также почитать:
- Подборка полезных инструментов для пайки и ремонта электроники;
- 14 бюджетных электроинструментов Prostormer — любители и профи оценят;
- Не торопись выбрасывать старый ноутбук – 4 классных детали для апгрейда.
Измерительные и индикаторные приборы
Без этих приборов ремонт и монтаж электрических цепей не возможен, существуют различные виды инструментов.
Индикаторные отвертки
Самый простой и часто используемый прибор, производители делают много моделей, в большинстве своем они выполняют чисто индикаторные функции.
Индикаторные отвертки разных видов
По характеристикам длины Ø и устройству обычные отвертки мало отличаются
Технические характеристики обычной индикаторной отвертки
Тип отвертки | Индикаторная с неоновой подсветкой |
| Форма наконечника | плоская |
| Длина стержня | 65 мм |
| Материал рукоятки | прозрачный пластик |
| Общая длина | 150 мм |
Некоторые современные модели не только определяют наличие или отсутствие фазы в сети, но и измеряют величину напряжения.
- Обычные индикаторные отвертки с неоновыми лампочками, показывают только наличие фазы в проводах;
- Индикаторные отвертки с автономным источником питания и светодиодным индикатором, более многофункциональны. Ими можно прозванивать целостность проводов, выявлять маршруты прокладки срытой проводки под слоем в 1-2см, определять места обрыва;
- Индикаторные отвертки с жидкокристаллическим дисплеем, выполняют все операции предыдущих моделей и измеряют величину напряжения, показания выводится в цифровом виде на малогабаритный монитор.
Мультиметры
Разновидности цифровых мультиметров
Это универсальные многофункциональные приборы, позволяющие делать прозвонку измерения целого ряда параметров:
- Измерение, постоянного и переменного тока;
- Постоянного и переменного напряжения;
- Сопротивления;
- Частоты, температуры, проверки р – n переходов на радиодеталях, транзисторах, тиристорах и многие другие операции.
Сравнительная таблица характеристик мультиместров производства Hindar
|
Токоизмерительные клещи для бесконтактного измерения токов
Одним из востребованных приборов профессиональными электриками являются токоизмерительные клещи, совмещают в себе все функции мультиметра. Главное достоинство, возможность измерять ток бесконтактным методом без прерывания цепи для последовательного подключения измерительного прибора.
Для определения диаметра проводов с последующим расчетом сечения используют микрометры или штангенциркули. Особенно популярен штангенциркуль с цифровым отображением показаний.
Минимальный набор расходников и прочих принадлежностей
Состав и качество инструмента из каждого пункта каждый мастер определяет сам, но общий список будет похож у всех.
К электромонтажному инструменту относятся:
Монтажные ножи и клещи для снятия изоляции. Монтажные ножи и клещи для снятия изоляции необходимы при разделке проводов, подрезке изоляции и подготовке к монтажу проводов и кабелей. Чаще всего используются монтажные ножи со сменными лезвиями. Они имеют достаточно острые и легко сменяемые лезвия, что сильно экономит время, и очень недороги. Монтерские ножи обладают более крепкой конструкцией и дольше служат, но при этом имеют большую цену. Пример удобного монтерского ножа – нож KBT HM-01.
- Наборы отверток. Для завинчивания винтов и шурупов необходимо минимум два размера плоских и фигурных отверток. Ручки отверток должны быть диэлектрическими, удобными для работы. Весьма качественным и недорогим является набор Standart Stayer 25078-H6.
- Пассатижи, круглогубцы и плоскогубцы. Эти инструменты служат для скручивания, обрезки, фигурной загибки и удержания проводов. Пассатижи лучше иметь двух размеров. Малыми пассатижами легче работать с тонкими элементам. Большие пассатижи развивают большее усилие сжатия и позволяют обрезать или удерживать более массивные элементы проводки. Хорошим выбором будут комбинированные плоскогубцы Gigant 160 мм GCP 160 в комплекте с Gigant 200 мм GCP 200.
- Напильники или надфили. Этот инструмент служит для пропиливания металлических поверхностей, снятия окислов и окалины с токоведущих устройств.
- Паяльники и припои. Токоведущие и сигнальные провода могут соединяться болтовыми или паяными соединениями. Для паяных соединений применяют паяльные устройства, флюсы и припои. Для пайки используются электропаяльники и газовые паяльники. Если первые можно использовать только вблизи электропитания, то газовые не зависят от наличия розетки. В качестве очень удобного газового паяльника можно рассматривать бутановую горелку BernzOmatic ST 200 Микро. В качестве припоя, в основном, используют марки ПОС40, ПОС60 и канифольные флюсы.
- Клещи для опресовки гильз и наконечников. Незаменимыми помощниками электрика являются клещи для опресовки гильз и наконечников. С их помощью создаются надежные соединения в клеммных колодках. Раньше приходилось формировать соединительные концы при помощи лужения. Теперь от этого позволила отказаться технология обжимки проводов пустотелыми наконечниками. Большой ассортимент наконечников позволяет сформировать контактный конец для любого диаметра провода и с любым профилем и формой монтажного конца. Опресованный провод прочнее крепится в клеммниках, не обламывается, сокращает общее время на монтаж.
Электроизмерительный инструмент в наборе состоит из:
- Индикаторный инструмент. Работа электрика связана с постоянным поиском обрывов, замыканий и наличием фаз. Для поиска фаз используются как простейшие однополюсные индикаторные отвертки с газоразрядной лампой (MS 318), так и более совершенные цифровые индикаторы с возможностью указания величины переменного напряжения, определения источника постоянного напряжения и индикатора скрытой проводки (Fluke T110).
- Цифровые мультиметры. Для более подробного изучения электрических сетей с указанием в цифровом виде значений измеренных электрических величин, служат мультиметры. С их помощью можно измерять переменные и постоянные токи и напряжения, электрические сопротивления, емкости и частоту электрического тока. Наиболее распространены клоны приборов фирмы Mustech. Приборы делятся на классы в зависимости от количества измеряемых величин и их максимальных значений. Электриками, в основном, используются более дешевые версии приборов типа М890D, М831, М833.
- Токовые клещи. Этот прибор служит для измерения токов нагрузки. Это очень важный прибор при определении правильности выбора сечения кабеля и выборе автоматических выключателей. От правильности этого выбора будет зависеть пожаробезопасность конкретного объекта электрификации. В этой категории приборов также самыми популярными являются копии приборов Mustech, например прибор модели М266.
Набор ручных инструментов для работы с проводами
Но одних кусачек для всех работ с проводами не хватит – тут нужны и другие инструменты. Набор Newacalox 8 из трёх многофункциональных плоскогубцев будет очень полезен для перекусывания и зачистки проводов, проволоки, и тому подобных операций.
В комплект входят плоскогубцы с удлинённым носиком для работы в труднодоступных местах, диагональные плоскогубцы с более высокой режущей силой, и проволочные.
Возможность выбрать самых подходящий инструмент в каждой ситуации существенно экономит время. Стоит весь комплект чуть больше 2 500 рублей, также можно купить любой девайс из него отдельно.
Ручной электроинструмент
Инструмент ручного типа хранят в сборочном кейсе с удобным держателем. Это небольшой чемодан или сумка.
Требования к ручному электроинструменту:
- Рукоятки из дерева должны быть без сучков и надежно зафиксированы.
- У электроинструмента не должно быть любых повреждений.
- Оборудование рассчитано на работу с напряжением до 1000 В.
Электрик обязан ознакомится с требованиями к полученным инструментам, как ручным так и измерительным.
Отвертки
Отвертки электрика оснащены защитным резиновым покрытием. Для работы можно выбирать индикаторные инструменты, которые не только откручивают и закручивают крепежи, но и измеряют напряжение.
Бывают и более сложные отвертки – со специальным дисплеем, где показывается информация о вольтаже электроустановки.
Перчатки
Имеют диэлектрическое покрытие и допуск по напряжению. Обычно используют образцы, разрешенные для работы с 1000 В или меньше.

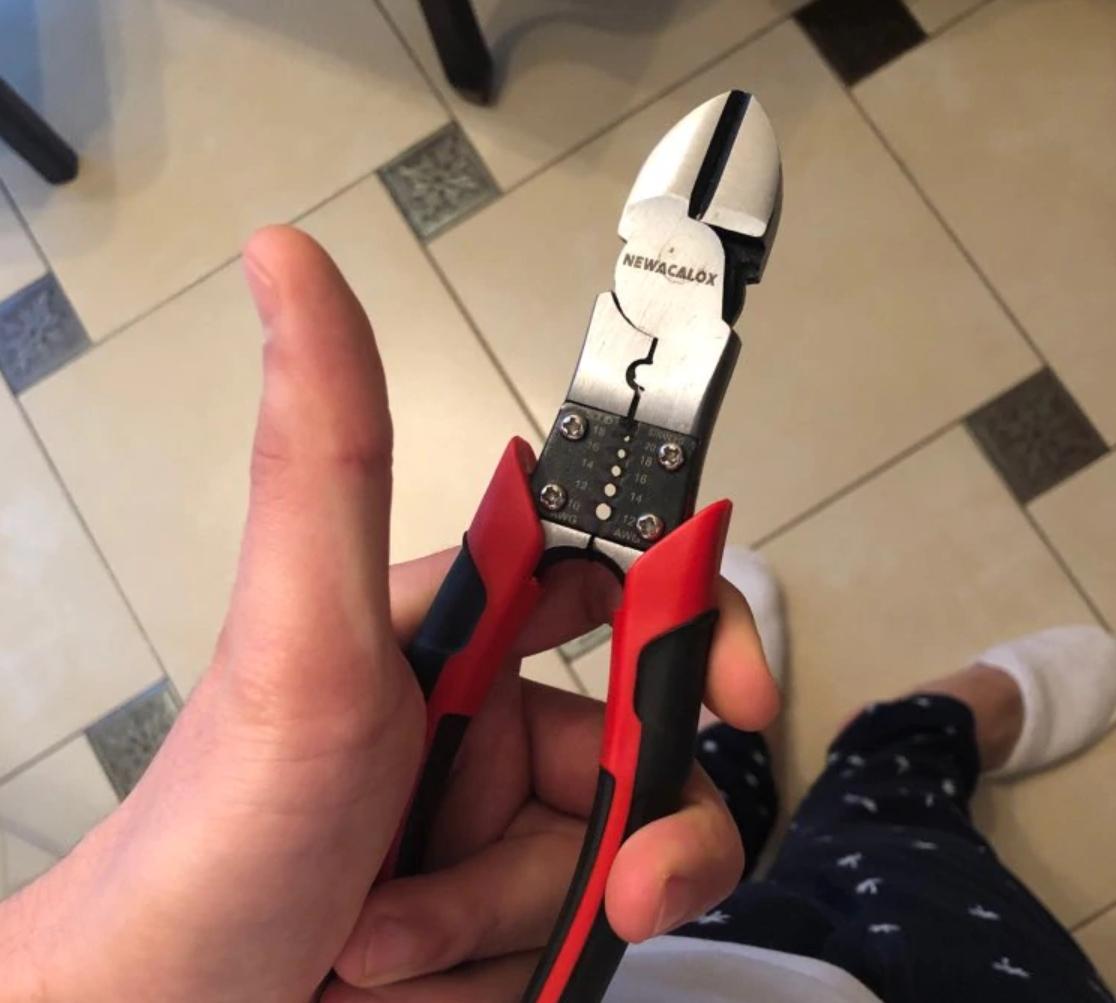

Бокорезы
Назначение – откусывание проводов. Благодаря особой форме боковой заточки, они не сжимают концы кабелей, а производят аккуратный срез.
Рожковые ключи
Электрикам обычно не нужны подобные инструменты больших диаметров. Достаточный размер – от 6 до 19 мм. Работать ключами можно только при отсутствии напряжения.
Очистка изоляции
Чтобы снять с провода изоляцию используют специальные ножи (опытные работники) или стриппер (новики). Если инструмента в наличии нет, можно выбрать любое острое лезвие, но есть риск повредить жилы.
Кусачки, пассатижи, плоскогубцы
Эти инструменты имеют заизолированные ручки (для работы с напряжением до 1000 В). Используются для работы с обнаженными проводами, при пайке проводов или когда нужно обрезать кабель.
Это инструменты общего пользования, но также можно найти в продаже специальные образцы.
Ключи
Инструментом пользуются при монтаже электрооборудования. Необязательно носить с собой полный комплект всех разновидностей ключей – часто электрики, как и слесаря, используют разводной вариант, который является универсальным.
Изоляционные материалы
В работе электрика требуются термоусадки или изолента. Материалы необходимы для изоляции места соединения, чтобы человек не получил разряд электрического тока при прикосновении.
Монтерский нож
Инструмент для снятия изоляции с провода. Бывает со съемным или с откидным лезвием. Устройства должно иметь прорезиненную рукоятку, чтобы электрик не получил разряд электрического тока при оголении кабеля.
Стяжки из нейлона
Применяются для соединения несколько проводов. Чтобы подобрать подходящий размер, учитывают количество кабелей и их сечение.
Стриппер
Удобный инструмент, который зачастую используют для снятия изоляции (вместо ножа). Стриппер подходит для работы с очень тонкими проводами.
Соединение проводов
Чтобы объединить несколько проводов в одну систему, используют винтовые клеммники. Также используют специальные гильзы (при наличии обжимных клещей).
Паяльник
Используется для соединения нескольких проводов или припайки одного к некоему электрическому устройству. Если предстоит работать с толстыми проводами, желательно отказаться от паяльника в пользу специальной паяльной ванны (но, это профессиональное оборудование и есть не на всех предприятиях).
Молоток и зубило
Слесарные приборы используются для прокладки проводов и создания каналов в стенах. Подходят только при небольших объемах работ, в противном случае подлежат замене на электрические агрегаты.
Набор коронок
При себе в кейсе желательно держать коронки нескольких диаметров – для врезания в стены. В дальнейшем отверстие подойдет для монтажа розетки, распаечной коробки или выключателя.
Инструменты, приборы, их комплектация ↑
Основными характеристиками всех рабочих инструментов и приборов, входящих в набор электрика, должны быть удобство, качество и безопасность, так как именно от этих параметров зависит и результат выполненной работы, и здоровье человека.
Для проведения электромонтажных работ электрику понадобятся не только стандартные инструменты, но и профессиональные, те, которые в повседневных ситуациях практически не применяются.
Итак, что же входит в этот чемоданчик:
- Кусачки — это специальный инструмент для перерезания проволоки и проводов. Электромонтажные кусачки обязательно должны иметь прорезиненные ручки, поскольку только так можно обезопасить себя от удара током. Возможна замена резины на пластмасс — такой инструмент тоже подходит для работы с проводами.
- Пассатижи — универсальный инструмент не только для электрика, но и для любого строителя. Это приспособление, также как и кусачки, должно иметь изолированные ручки из резины или пластика. Помимо этого профессиональные пассатижи обязательно оснащаются дополнительными функциями. Они могут одновременно играть роль резака для рубки проволоки любого диаметра, бокореза и плоскогубцев.
- Набор отверток — инструменты, предназначенные для завинчивания и отвинчивания шурупов, винтов и других деталей с резьбой, имеющих шлиц на головке. В набор электрика должны входить отвертки самых разных размеров и форм: крестообразные, плоские, усиленные и специальные для проведения высокоточных работ. Последние используются при работе с мелкими шурупами и болтами.
- Набор ключей — комплект шарнирных, гаечных и комбинированных ключей для проведения разнообразных работ по монтажу электрических сетей. Причем чем больше количество этих инструментов, чем разнообразнее их форма и размеры, тем выше будет производительность работающего.
- Индикаторная отвертка — это специальная отвертка-фазоопределитель, внутри которой находится маленькая лампочка или светодиод. Когда электрик касается жалом отвертки провода, находящегося под напряжением, и одновременно с этим прижимает палец к тонкой металлической пластине, расположенной на ручке инструмента, индикаторная лампочка загорается, давая тем самым понять, что провод опасен для жизни. Если же светодиод не загорелся, то это означает, что в проводе отсутствует напряжение.
- Набор торцевых головок — этот комплект необязательно должен быть в чемоданчике электрика, но все же его наличие желательно, ведь очень часто монтаж электрических сетей проводится в труднодоступных местах. Обычный инструмент в этом случае окажется неэффективным. Важную роль в наборе играет вороток и удлинитель для него из прочной закаленной стали.
- Ключ раздвижной — многоцелевой инструмент, предназначенный для фиксации отдельных элементов электрической цепи. Кроме этого такой ключ является универсальным, поскольку им можно закручивать и откручивать гайки и болты любого размера.
- Комплект для пайки — это набор, в который входят паяльник на подставке, паяльные заготовки из олова и кусочек канифоли.
- Мультиметр — универсальный измерительный прибор, который одновременно может выполнять функцию вольтметра, омметра и амперметра. Используют его для измерения силы тока и для определения мест разрыва электрической цепи. Современные модели мультиметров оснащены цифровым экраном, что обеспечивает максимально точное измерение данных.
Кроме вышеперечисленных инструментов и приборов в набор профессионального монтажника должны входить следующие приспособления:
- ножи разных размеров и форм для удаления изоляционного слоя с проводов и рабочих поверхностей;
- набор напильников для стачивания и зачистки рабочих поверхностей;
- ножовка по металлу, предназначенная для распиливания сверхжестких кабелей и металлических элементов;
- комплект пинцетов разного размера для работы с мелкими предметами и для их пайки;
- штангенциркуль, применяемый для определения диаметров проводов и кабелей;
- набор измерительных приборов: линейка, рулетка;
- ножницы ручками, покрытыми резиной или пластмассой для обрезки излишков рабочих частей;
- зубило, молоток, налобный фонарь
