Направляющая для гипсокартона: конфигурация, размеры и 3 этапа установки

Как удлинить профиль для гипсокартона

Часто даже трехметровый направляющий профиль оказывается слишком коротким для изготовления каркаса. Приходится придумывать, как нарастить профиль для гипсокартона, причем так, чтобы конструкция оставалась ровной и прочной. Обычно, чтобы справиться с этой задачей, используют специальный удлинитель.

Два профиля вставляются в пазы удлинителя и продвигаются до специального ограничителя в середине. Чтобы все держалось надежно, соединение скрепляется короткими саморезами с пресс-шайбами, в просторечии «клопами».

Нарастить профиль для гипсокартона можно и без специальных комплектующих. Можно соединять направляющие внахлест, когда два профиля накладываются друг на друга и скрепляются саморезами. Еще один способ – соединение встык с использованием отдельно отрезанной части профиля в качестве удлинителя. Но нужно понимать, что импровизированные методы всегда менее надежны и при их применении сложно выдержать уровень или прямой угол. От этого пострадает вся конструкция и возникнут сложности при отделке.

Технические условия на металлический профиль стоечный (ПС)

(С-образный металлический потолочный КНАУФ-профиль предназначен для формирования каркаса подвесных потолков и облицовки стен; применяется для устройства каркасов подвесных потолков, облицовок и других конструкций на основе ГКЛ, ГКЛВ, ГКЛВО) 9 Допуски на размеры радиусов скругления и фасок не должны превышать 25% их номинального размера, если они не оговорены в чертежах.Профили применяются в соответствии с указаниями требований по эксплуатации, настоящих технических условий и дополнительными требованиями, оговариваемыми при заказе профилей. 1.1.10 Обработанные поверхности не должны иметь острых кромок, заусенцев, задиров, следов дробления и других механических повреждений, выходящей за пределы чистоты обработки, указанной на чертежах.1.3.2 Из профилей одного типа и размера формируются малые упаковочные пакеты по 8 – 16 штук профилей, обвязанные полимерной упаковочной лентой.

В зависимости от размера заказа из малых пакетов формируются транспортные пакеты, с обвязкой полимерной упаковочной лентой.

Выбираем профиль для каркаса

Тип используемого профиля следует учитывать при подготовке плана будущей конструкции. Профиль на стену под гипсокартон (для обшивки) классифицируется следующим образом:

1. Направляющий (типа UD), длина – 3 м, сечение 50×40, 60×40, 75×40, 100×40 мм. Устанавливается по периметру каркаса и в основном, формирует его.
2. Несущий (типа CD) – предназначен для укрепления каркаса, придания ему жесткости. К несущему профилю непосредственно крепят гипсокартон.
3. Арочный – схож с несущим, но имеет специальные вырезы, позволяющие гнуть металл.
4. Маячковый, с гребнем 10 или 6 мм.
5. Угловой, сечением 31×31 и 25×5 мм.

С помощью арочного профиля создают криволинейные конструкции

Профиль маячковый используют для штукатурных работ. Угловой крепят поверх гипсокартона для защиты и выравнивания внешних углов.

Профили под гипсокартон на потолок используются те же (кроме арочного), а также:

• потолочный, сечением 27×60 мм;
• потолочный направляющий, сечением 27×28 мм.

Монтируя перегородки, выбирают профиль под гипсокартон, размеры которого по ширине соответствуют размерам конструкции. Ширина профилей — от 50 до 150 мм. Ширина самой перегородки выбирается в зависимости от наличия инженерных коммуникаций в свободном пространстве простенка и от необходимости укладки тепло- и шумоизоляционных материалов.

1. Направляющий профиль (типа UW) устанавливается по периметру простенка (крепится к стенам, к полу и потолку) и тем самым задает его плоскость.
2. Стоечный профиль (типа CW) необходим для придания каркасу прочности, крепится с шагом 400-500 мм к направляющему профилю.

Установка профилей под гипсокартон выполняется с применением специальных крепежей.

1. Кронштейн П-образный: используется для соединения профилей со стенами и потолком. Средняя часть с помощью забивных дюбелей крепится к отделываемой плоскости, а края – к металлическому каркасу.
2. Быстроподвес: представляет собой спицу с ушком и подвес, который фиксируется в CD профиле. Эти детали соединяются друг с другом с помощью пружины, позволяющей регулировать положение быстроподвеса относительно горизонта.
3. Соединитель крабовый: используется для крестообразных соединений профиля. Соединитель крепится к профилю, а затем фиксируется саморезами. Таким же способом привинчивается поперечная перемычка.
4. CD-соединитель необходим, когда требуется удлинить профиль. Концы профилей вставляются сбоку в соединитель и привинчиваются саморезами.
5. Двухуровневый соединитель – применяется для фиксации каркаса к деревянным перекрытиям.

Для соединения пересекающихся профилей используют специальные «крабы»

Общие сведения о профильных составляющих каркаса

Оцинкованный профиль для гипсокартона и монтаж сборных перегородок, подвесных потолков и облицовок неразрывно связаны с целым рядом комплектующих, которые составляют единую конструкцию.

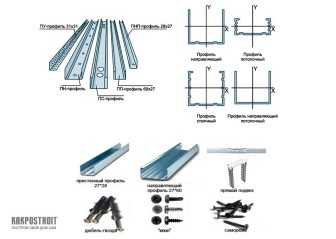

На данный момент промышленность выпускает четыре основных вида профилей:

• стоечный – 50х50, 75х50, 100х50 мм;
• стоечный направляющий – 50х40, 75х40, 100х40 мм;
• потолочный – 60х27 мм;
• потолочный направляющий – 28х27 мм.

Стандартная длина профилей составляет 3 метра.

Существуют еще два типа подобных изделий, маячковые и угловые, но сейчас речь пойдет не о них, а о том, какой крепеж понадобится для сборки каркаса.

Профили для гипсокартона Knauf

Производитель Knauf выпускает профили разных видов:

1. НП. Применение – создание конструкций для стен и ниш. Профиль производится высотой 3 метра. Высота боковой части 4 см., ширина спинки 5-10 см. Если делать конструкцию качественной и долговечной, тогда стоит купить такой профиль.
2. Стоечный профиль – в основном используется при создании вертикального каркаса. Это перегородки, стены из гипсокартона, ниши. Стоечный профиль для гипсокартона фирмы «Кнауф» отличается своей практичностью. Параметры такого профиля различные. Длина достигает 6 метров. Бок – 5 см. Цена отличается в зависимости от параметров. Установка такого профиля происходит под углом 90 гр.
3. Усиленный профиль – применяется в основном в каркасе коробов из гипсокартона для тяжелых вещей. Идет усиление конструкции. Высота такого профиля до 6 метров. Остальные параметры идентичные с другими профилями.

Специфика крепления

Крепление профиля к стене под гипсокартон – это особая технология, требующая соблюдения некоторых стандартов и алгоритмов. Для начала следует выполнить разметку всей поверхности и очертить периметр линией, которая выступить ориентиром для будущей конструкции. При работе с потолком рекомендуется применять лазерный уровень – его достаточно выставить в нужном положении, а после остаётся лишь очертить периметр помещения. При отсутствии инструмента задача выполняется с применением традиционного строительного уровня.

На следующем этапе проводятся замеры. Если есть соответствующая задача, профиль нарезается на сегменты с необходимыми геометрическими параметрами. Процесс нарезки достаточно прост – вначале нужно нанести метки, прорезать боковые стенки, перегнуть профиль и дорезать элементы до конца. Затем остается приложить профиль к поверхности и отметить точки, где будут располагаться дюбели, и просверлить отверстия. Глубина сверления должна быть на пять миллиметров больше длины дюбеля. Чтобы было легче ориентироваться, рекомендуется наклеить изоляционную ленту на бур. Если на перфораторе есть глубиномер – задача упрощается.

Далее нужно приставить профиль к стене и вставить дюбель, который должен располагаться таким образом, чтобы пластиковая пробка полностью погрузилась в отверстия.

Вкручивать шуруп в дюбель необязательно – достаточно вбить молотком.

У новичка может возникнуть вопрос, как выглядит крепление профиля в углу? Есть два пути решения этой инженерной задачи. Первый способ заключается в том, чтобы в нужном месте прорезать и согнуть стенки профиля, чтобы получился прямой угол. Второй способ состоит в обычном совмещении двух отдельных элементов в углу и их последующей фиксации дюбелями и стягиванием саморезами.

После закрепления всех пристенных элементов переходим к этапу соединения профилей. Ниже вы узнаете подробно, как крепить профиль для гипсокартона между собой.

Вариант применения направляющих при изготовлении перегородки из гипсокартона

Простой и часто применяемой конструкцией является гипсокартонная перегородка.

Таблица 6. Установка гипсокартонной перегородки

Иллюстрация	Описание
Шаг 1	На первом этапе необходимо выполнить разметку, определив место расположения перегородки в помещении.
Шаг 2	Для этого сначала на полу отмечают место крепления направляющего профиля, который сформирует раму конструкции.
Шаг 3	Для этого используют лазерный уровень или шнур.
Шаг 4	Для переноса разметки на плоскость потолка и стен также используют лазерный уровень.
Шаг 5	Или отвес.
Шаг 6	На полу отмечают место расположения проема в перегородке.
Шаг 7	К полу, стенам и потолку фиксируют направляющий профиль, предварительно наклеив на его нижнюю часть уплотнительную ленту. Это позволит повысить звукоизоляционные свойства перегородки и снизит вероятность появления трещин в отделочном слое. При выборе профиля учитывают высоту перегородки, ее назначение, требования относительно звукоизоляционных свойств и огнестойкости.
Шаг 8	Крепление профилей происходит при помощи дюбелей. При этом необходимо выдерживать шаг в 600 мм.
Шаг 9	Один профиль крепится минимум тремя крепежами. Для фиксации направляющей к плоскости пола и стен применяют пластиковые дюбель-гвозди. К потолку профиль крепят при помощи анкерных металлических дюбелей.
Шаг 10	При выборе стоечного профиля учитывается высота и назначение конструкции.
Шаг 11	Опорные стойки дверного проема монтируют из двух стоечных профилей, вложенных один в один. Подбирают их, исходя из веса дверного полотна.
Шаг 12	Установку производят с обязательным контролем вертикальности расположения при помощи строительного уровня.
Шаг 13	Для перемычки дверного проема используют направляющий профиль, закрепленный шурупами к опорным стойкам.
Шаг 14	Если предстоит последующее утепление перегородки плитным материалом, то расстояние между стойками, куда будет укладываться утеплитель, должно быть на пару миллиметров меньше его ширины.
Шаг 15	Фиксируют стоечный профиль.
Шаг 16	В нижней части конструкции стоечный и направляющий профиль скрепляют между собой просекателем.
Шаг 17	Полки стоечных профилей должны быть направлены в сторону монтажа листов гипсокартона.
Шаг 18	На потолке проклеивают разделительную ленту и приступают к фиксации листов гипсокартона. Шуруп вкручивают под углом 90 градусов так, чтобы его шляпка погружалась в тело листа на пару миллиметров, но не разрушала гипс. Расстояние от шурупа до торцевой кромки должно быть не меньше 15 мм.
Шаг 19	Закладные детали из фрагментов стоечного профиля монтируют в местах стыка двух листов.
Шаг 20	Листы не фиксируют к направляющему профилю на полу и потолке. Расстояние от пола до листа составляет 10 мм.
Шаг 21	Стыки между листами по горизонтали располагаются в разбежку.
Шаг 22	В промежутки между стойками укладывают утеплитель и подшивают гипсокартон.
Шаг 23	Стыки между листами с обеих сторон конструкции не должны совпадать.

Советы при работе с гипсокартоном

Перед началом работы листы заносят в помещение и оставляют на 2-3 дня. За это время материал адаптируется к температуре и влажности. В дальнейшем не будет заметных колебаний в размерах, от которых появляются трещины между листами. При хранении гипсокартон кладут на пол, а не ставят, прислонив к стене. Так он не будет выгибаться.

Для сезонных домов лучше взять влагостойкий гипсокартон — ГКЛВ. Его можно узнать по зелёному цвету и маркировке. Материал устойчив к колебаниям температуры и влажности при смене сезонов.

Разрезать лист гипсокартона проще всего строительным ножом. Для этого лезвием проводят по картону с одной стороны и затем ломают гипсовый сердечник. ГКЛ сгибают и разрезают оставшийся слой картона. Ножовка для этого не подойдёт: остаются зазубрины, из-за которых сложно правильно стыковать листы. Также рекомендуется обрабатывать все срезы обдирочным рубанком, чтобы получились ровные края.

Важно оставлять небольшие зазоры (5-10 мм), а не монтировать ГКЛ вплотную к стенам. Гипсокартон немного меняет размеры при колебаниях влажности в помещениях, отступы нужны для компенсации этого эффекта

Перед началом монтажа рекомендуется продумать, где повесить светильник и карниз для штор. К самому гипсокартону ничего не крепят — материал недостаточно прочный. В нужных местах устанавливают закладные из бруса или фанеры. После окончания монтажа и отделки к ним можно прикрутить люстру, карниз, сушилку и т. д.

Гипсокартонные потолки — это практичная отделка, которую несложно создать своими руками даже в одиночку. После завершения монтажа поверхность можно покрыть любым декоративным материалом.

Советы и рекомендации по обшивке стен гипсокартоном на стену с профилем

Для работы в домах и квартирах можно выбирать любой вид гипсокартонных полотен. Обычные полотна предпочтительнее, ведь они дешевле. Но не стоит экономить при отделке комнат с повышенной влажностью, в них лучше использовать непромакаемые листы.

Огнеупорные листы подойдут для работы в котельной, или для отделки каминов и печей, с помощью гипсокартона им можно придать красивый дизайн.

Огнеупорные листы подойдут для работы в котельной, или для отделки каминов и печей.

Вырезать листы удобно строительным ножом.

Нельзя точно подсчитать, сколько саморезов надо приобрести, но обычно требуется для облицовки одной комнаты от 300 до 500 штук.

Для создания различных форм из гипсокартона лучше использовать самые тонкие листы. Для потолков лучше выбирать полотно толщиной 9.5 мм. А для стен 12.5.

Работы в деревянном доме предпочтительнее проводить спустя год после постройки, чтобы он успел дать усадку. Иначе полотна гипсокартона просто сломаются.

Работы в деревянном доме предпочтительнее проводить спустя год после постройки, чтобы он успел дать усадку.

Монтаж ГКЛ проводится относительно быстро, с ним можно справиться самостоятельно, только требуется соблюдать правила установки, крепить профиля, следуя их маркировке, которая указывает их предназначение. Сделав все правильно, результат будет радовать, и поверхность можно будет отделать любыми материалами.

https://youtube.com/watch?v=hTqDq8xZ9O8

Вычерчивание периметра под направляющие профили

После этого можно приступать непосредственно к изготовлению каркаса. Первым делом нужно отбить периметр под направляющий профиль. Для этого потребуется отвес, карандаш, рулетка, отбивочная нить (отбивочный шнур — о нем я подробно рассказал в прошлой статье). Сначала проверяем стену на отвесность. Прикладываем верхнюю часть отвеса к произвольной точке на стене:

Нижняя часть не должна касаться пола, должен быть небольшой зазор в полсантиметра.

Затем в двух точках (ближе к потолку и ближе к полу) прикладываем рулетку к стене, чтобы определить где завал. Берем рулетку и отмеряем от стены (у самого потолка) 5 см и отмечаем точку на потолке. Нам нужно 5 см, так как между гипроком и стеной будет еще укладываться утеплитель. Без утеплителя было бы достаточно 3-3.5 см:

После этого берем отвес и прикладываем его одним концом (ниткой) к этой отмеченной точке на потолке, опускаем грузик вниз, тем самым перенося эту точку на пол. То есть, останавливаем внизу грузик, чтобы он не качался и отмечаем на полу точно такую же точку прямо под острием грузика:

Переходим на другой край этой стены. И в такой же последовательности выполняем те же действия: отмечаем на потолке 5 см от стены, опускаем отвес к полу, останавливаем грузик, чтобы он не качался и под кончиком грузика аккуратно ставим точку.

А затем при помощи отбивочной нити отбиваем по нашим меткам (отбивочная нить выполняет роль длинной линейки, с помощью которой мы прочерчиваем по меткам длинную прямую линию):

На потолке должна образоваться прямая линия от одного края стены до другого.

Стараться отбить нить нужно до самого конца одного и другого края, так как после этого нужно будет перенести метки на боковые стены. Отбив потолок, переходим на пол и также отбиваем (на полу также получаем прямую линию). Переносим с помощью карандаша или фломастера метки на боковые стороны. После того как метки перенесены на боковые стороны натягиваем отбивочную нить и отбиваем:

Периметр под направляющие профили размечен. Теперь более-менее уже становится понятно, как крепить профиль для гипсокартона к стене.

Советы по выбору

Дюбель-гвоздь состоит из двух элементов: дюбеля, который вставляется в отверстие в стене, и гвоздя, который вбивается или вкручивается в дюбель при наличии резьбы на стержне. Шляпка имеет шлиц, как правило, под крестовую отвертку. Дюбели из полипропилена подходят для установки в отапливаемых помещениях, из нейлона – способны выдерживать минусовые температуры, поэтому могут применяться даже на улице.

Можно использовать дюбель-гвоздь для бетона, кирпича и пенобетона, все зависит от конструкции дюбеля. По этому принципу различают следующие типы.

• Распорные – фиксируются за счет расширения втулки в отверстии, ее рельефная поверхность ограничивает движение дюбеля.
• Универсальные – крепятся в отверстии за счет узла, который образуется при закручивании.

Покупая дюбель-гвозди, обратите внимание на их размер. Диаметр может составлять от 5 до 8 мм – чем он больше, тем более тяжелые предметы сможет выдержать крепеж

Самые распространенные дюбель гвозди для крепления профильный каркаса гипсокартонных в бетон размер 6х40.

Длина гвоздя может составлять от 40 до 120 мм – чем он длиннее, тем надежнее будет удерживать подвешенную конструкцию. Также учитывайте количество крепежа в упаковке и делайте выбор исходя из предстоящего объема работ. Если вам нужно повесть одну полку и несколько картин, хватит упаковки на 6 – 10 штук. Когда крепить нужно много предметов, лучше взять изделия с запасом, например, 100 – 150 штук.

Особенности стартовых элементов

Направляющие профили имеют различную сферу применения. Так, обшивочный профиль применяется в тех случаях, когда необходимо произвести обшивку стационарной стены.

UD

Такие элементы маркируются пометкой ППН. В некоторых случаях вы наткнетесь на обозначение UD – это одно и то же. Обшивая стены листами гипсокартона, обязательно установите по периметру обрабатываемой поверхности направляющие профили.

Делается эта процедура в полном соответствии с требованиями технологии и по предварительно выполненной разметке. В противном случае вы не сможете добиться качественного результата. Эти элементы используются и для конструирования подвесного потолка.

Стандартные размеры каркасных элементов:

• толщина – 0,55 мм;
• длина – 3000 мм;
• ширина – 27 мм;
• высота – 28 мм.

Помимо обшивочных изделий, существуют направляющие, которые используются застройщиками для организации каркасов под перегородки из гипсокартона.

UW

Такие элементы для перегородок маркируются пометкой ПН, в некоторых случаях UW. Поскольку размеры этих изделий определяют толщину перегородки, в продаже представлен широкий выбор параметров. Особенно это касается ширины профилей.

Линейка включает такие параметры:

• длина – 2000-4000 мм;
• высота – 37-40 мм;
• ширина – 40-150 мм.

Необходимые материалы и инструменты

Для комфортной работы с ГКЛ листами и металлическими направляющими требуются инструменты:

• стоечные элементы (сначала рассчитывают габариты конечной конструкции, а также высоту помещения);
• направляющие (выбирают в зависимости от того, какой профиль нужно использовать для перегородки из гипсокартона);
• дюбель-гвозди;
• перфоратор с буром;
• лента для уплотнения конструкции (улучшает звукоизоляцию);
• саморезы с пресс-шайбой;
• саморезы для металла 2,5-3,5 см;
• молоток, рулетка, шуруповерт;
• отвес, водный или лазерный уровень;
• строительный нож.

Дополнительно потребуется болгарка, которая поможет раскроить основание каркаса. Инструмент делает ровные края и предотвращает дефекты, которые возникают при использовании строительных ножниц (но есть некоторые нюансы использования).

Крепление подвесов к потолку под гипсокартон

Чем крепятся подвесы для гипсокартонной конструкции? Многие ответят на этот вопрос «применяются дюбель-гвозди». Это неправильно, ведь подвес берет на себя нагрузку всего гипсокартонного потолка. При навешивании тяжести, со временем дюбель гвоздь не выдерживает и выходит из поверхности. В итоге получается провисание и деформация подвесного потолка. По мнению специалистов, наилучшим крепежом является анкер-клин. Как крепить подвесы для профиля? Для прочности возводимой конструкции анкер-клин металлический, размером 6/40 фиксируется в боковые отверстия подвеса. Монтаж проводится следующим образом:

1. По намеченной разметке на потолке проделывается отверстие диаметром 6 мм., глубина отверстия – 40 мм.
2. Это отверстие освобождается от пыли (его можно самостоятельно продуть).
3. К сделанным отверстиям приставляется подвес.
4. В ушко подвеса и отверстие вставляется до упора анкер-клин.
5. После обычным молотком вбивается торчащий стержень. С каждым ударом он всё туже заходит в бетонную поверхность. Это говорит о том, что элементы анкера расправляются в разные стороны, тем самым фиксируется весь крепежный элемент.

Монтаж одного анкера занимает 10 секунд времени. Такая фиксация подвесов наиболее прочная по сравнению с применением дюбель-гвоздей.

Через какое расстояние крепить подвесы для профиля? От подвесов напрямую зависит прочность подвесного потолка из гипсокартона. Подвесы крепятся на размеченной линии, предназначенной для потолочного профиля. На этой линии через каждых 40-60 см. крепятся подвесы анкер-клинами. Расстояние зависит от материала изготовления подвеса. Если металл тонкий, тогда соответственно расстояние будет 40см.

Расстояние крепления прямых подвесов по шнурку

Разрешено пользоваться дюбелями при создании короба на потолке. Такая конструкция не отяжеляет дюбель-гвоздь из-за малого веса гипсокартонного короба.

Расстояние крепление подвесов к стене

Виды и специфика монтажа профиля

Современные производители стройматериалов и комплектующих предлагают следующие виды базовых профилей:

• Направляющий (маркировка — ПН). Применяется как горизонтальная несущая основа для вертикально расположенных стоек. Выбор профиля производится исходя из размеров стоек.
• Стоечный (маркировка – ПС). Представляет собой оцинкованный швеллер. Полки сечения с продольными канавками дают необходимую жесткость. Фиксируется саморезами и используется при конструировании каркасных стоек для установки перегородок и стен в вертикальном положении.
• Потолочный (маркировка – ПП). Изготавливается с аналогичным со стоечным профилем сечением. От корректности фиксации на потолке зависит жесткость всей обшивки. В полках и спинке ПП предусмотрены продольные канавки – боковые обеспечивают жесткость, а центральная необходима для геометрической точности крепежа гипсокартонных листов.
• Угловой (маркировка – ПУ). Данный профиль, представляющий собой перфорированную оцинкованную ленту, согнутую под прямым углом, необходим для усиления углов после монтажа основной конструкции. Его функция – защита углов отделки от повреждений. Через отверстия несущая система укрепляется раствором, что даёт прочное сцепление с конструкцией.
• Арочный (маркировка – ПА). Есть два подвида – выпуклый и вогнутый. Оба задействуются при создании проёмов, а также для реализации сложных геометрических конструкций (например, потолков с волнами ).

Все описанные выше профили нужны для возведения каркасов. От того, корректно ли будет произведена сборка каркаса из профиля для гипсокартона, во многом зависит прочность и правильность монтажа

Поэтому специалисту необходимо принять во внимание следующие правила установки

1. На профильную стойку допустимо крепить 2 торца гипсокартонного листа при соблюдении условия их симметричного расположения;
2. Шурупы необходимо вкручивать в профильную полосу ближе к стенке во избежание повреждения торца материала;
3. Недопустим крепеж саморезов под углом – шляпка самореза всегда должна быть утоплена в материал;
4. При малой длине профиль следует удлинить, используя удлинитель соответствующего типа с учетом расположения стыка.

Способы крепления профиля для гипсокартона зависят от того, какие цели преследует заказчик.

Виды направляющих

В зависимости от того, что будет возводится, будут использоваться и различные направляющие. Они бывают:

• для облицовки поверхностей (стен и потолков);
• для возведения перегородок;
• арочные.

Направляющие для облицовки поверхностей

Для выравнивания стен и изготовления подвесных потолков используются направляющие UD и CD. Они составляют основу для установки будущей поверхности. Надежность их определяется толщиной листа, из которого он изготовлен. Изделия из тонкой стали применяются при облицовке стен. Более прочная сталь выдерживает большую нагрузку и используется для создания потолков.

Размеры металлопрофиля составляют 3 метра в длину и 0,5-2,5 мм в ширину. При сооружении подвесных конструкций и облицовки стен, направляющий профиль для гипсокартона устанавливают по всему периметру помещения и закрепляют при помощи дюбелей. При необходимости он довольно легко режется ножницами по металлу.

Направляющие для возведения перегородок

Направляющие для перегородок используются как основа, которая предназначенна для стоечного профиля. Также они применяются для сооружения перемычек внутри перегородки и при сооружении дверных проемов. Стойки для перегородок имеют размеры чуть больше, чем стеновые, и варьируются в пределах 50-150 мм. Нужный размер выбирается исходя из технических характеристик сооружаемой конструкции: шумоизоляция и теплоизоляция, прокладка коммуникаций.

Арочные направляющие

Арочные профили отличаются от прочих тем, что имеют несколько надрезов или отверстий, что позволяет легко его сгибать и придавать нужную форму в виде арки.

UA – профиль усиленный

Используются для формирования каркаса подвесных потолков усиленной прочности. Также может использоваться как часть конструкций для крепления дверных и оконных коробок, отделки стен, для размещения проводки и коммуникационных линий, а также монтажа перегородок с особенными требованиями и увеличенной высотой. Отличается увеличенной толщиной металла в изделии и увеличенной высотой полки.

Таблица 7. Размеры усиленного профиля

Маркировка изделия	Толщина металла, мм	Ширина спинки, мм	Высота полки, мм	Количество рядов просечек в спинке, шт.	Стандартная длина изделия, м
UA – 50×40×2	2,0	50	40	1	2,6; 3,0; 4,0
UA – 75×40×2	75	2
UA – 100×40×2	100
UA – 125×40×2	125
UA – 150×40×2	150

На каком профиле можно фиксировать гипсокартон

Для удобства монтажа можно использовать профиль для стены из гипсокартона, который бывает четырех видов:

• Два из них применяются для монтажа каркаса на стенах и для изготовления перегородок.
• Два — для устройства каркаса на потолке.

Стандартная длина элементов составляет три или четыре метра. Толщина используемого для их изготовления металла — от 0,4 до 0,8 миллиметров. Оптимальный вариант при толщине профиля не менее 0,55 миллиметров. Кроме этого используются два типа элементов для отделки гипсокартонных поверхностей.

По назначению профили бывают:

• Стоечные или ПС. Имеют С-образную форму с продольными желобками. Основание элемента – «спинка», ширина ее колеблется в пределах 50-100 миллиметров, а боковины – «полки», их размер всегда 50 миллиметров, применяются для монтажа перегородок и облицовки помещения. Используется при монтаже вертикальных стоек.
• Направляющие или ПН. Изготавливаются П-образной формы с размерами:

1. 40 миллиметров ширина полок, всегда постоянная;
2. от 50 до 100 миллиметров, размеры основания.

Применяются при создании перегородок и стенового каркаса. При монтаже фиксируется к потолку и полу, создавая жесткую раму для основной конструкции.

• Потолочные или ПП, с размерами: 60х27 миллиметров, имеют три одинаковые продольные канавки. Используются для устройства подвесной конструкции.
• Потолочные направляющие или ПНП, их размеры: 28х27 миллиметров. Применяются для монтажа каркасов на потолках и как вертикальный элемент для стен.
• Угловые или ПУ, размеры, которые: 31х31, 25х25 миллиметров. Используется для укрепления углов. Изготавливаются внешними или внутренними, которые отличаются параметрами и назначением.
• Арочные или ПА имеют выгнутую или выпуклую форму. Служат для оформления дверных проемов арочного типа и создания сложных подвесных конструкций волнообразной формы.

Профили для монтажа гипсокартона

В качестве дополнительных элементов используются:

• Соединительная муфта, для увеличения длины ПП профилей.
• Краб выполнен крестообразной формы и применяется в местах пересечения профильных элементов, как на фото, что увеличивает прочность конструкции. Двухуровневый краб монтируется на ПП верхнего уровня и прочно фиксирует металлический профиль нижнего уровня.

Прямой подвесной элемент крепится к поверхности, и сгибается по специальным линиям. Затем в П-образный проем устанавливаются и фиксируются профили. Излишки «ушек» аккуратно отгибаются или отрезаются.

Совет: При использовании такого крепежного элемента, необходимо, чтобы подпотолочное пространство было не более 6 сантиметров.

Зажимы и тяги анкерных подвесок. С их помощью можно производить регулировку высоты межпотолочного пространства в пределах от 25 до 100 сантиметров. Опорная часть элемента обеспечивает стабильное расположение ПП.

Как выбрать метизы для монтажа профилей

Метизы для фиксации направляющих и подвесов должны выбираться от типа поверхностей, для которых они предназначены.

• Для стен и потолка из бетона, профиль или подвесы анкерные фиксируются дюбелями, размеры которых 6х60 или 6х40 миллиметров, что зависит от качества поверхностей.
• На основы из дерева для крепежа используются шурупы, размерами 6х70, 6х80 миллиметров.
• Все металлические элементы конструкции, такие как: подвесы прямые к потолочным профилям, профили стоечные к направляющим, муфты соединительные, крабы, фиксировать между собой лучше саморезами с заостренным концом, размерами 3,5х11 миллиметров.
• Гипсокартон крепится к металлическим профилям саморезами с мелкой резьбой 3,5х25 миллиметра, изготовленными из оцинкованной стали. В этом случае выполнять предварительно никакого отверстия не стоит.
• Направляющие профиля для изготовления стоек к потолку из гипсокарта можно фиксировать специальными раскрывающимися дюбелями, обеспечивающими надежное крепление.

Какие инструменты нужны при монтаже профильных элементов

Профиль для стен из гипсокартона крепится на:

• Прямые подвесы.
• Анкерные подвесы.
• Соединители «краб».

Для монтажа каркаса и укладки утепления понадобится подготовить:

• Перфоратор, для сверления отверстий под установку дюбелей.
• Шуруповерт.
• Электродрель со специальной насадкой для фиксации гипсокартона.
• Отвертка.
• Скреппрофиль или просекатель.
• Рашпиль.
• Электролобзик.
• Кусачки.
• Уровень строительный с магнитной стороной.
• Уровень водяной.
• Уровень лазерный.
• Чоклайн или малярный шнур.
• Синьку.
• Отвес.
• Металлический или деревянный угольник.
• Дюбеля и сверла к ним, диаметром 6 миллиметров.
• Саморезы, диаметром 4 миллиметра.
• Для резки профиля ножницы по металлу.
• Двухсторонний скотч.
• Защитные перчатки.
• Маска для защиты лица при работе с утеплителем.
