Крыша из наплавляемых материалов

Описание покрытия

Наплавляемая кровля Технониколь часто представляет собой рулонное покрытие, состоящее из пяти слоев.

Технические характеристики стеклоткани с маркой Т

Его основой является стеклоткань (Т), обозначаемая маркой Т в рулоне, на которую с обеих сторон нанесены битумные слои. Стеклоткань состоит из переплетенных стеклонитей и является довольно прочной основой.

Сверху материал защищен гранитной посыпкой, а снизу находится полиэтиленовая пленка, прикрывающая самоклеящийся слой.

Такое покрытие обеспечивает абсолютную гидроизоляцию, шумоизоляцию, оно устойчиво к морозам.

Помимо рулонного покрытия, выпускают гибкую черепицу и полимерную мембрану.

При изготовлении гибкой черепицы используют стеклохолст (Х), с двух сторон которого делается пропитка — модифицированный битум. Сверху наносят базальтовую крупнофракционную крошку, которая придает черепице окраску разнообразных цветов и оттенков. Снизу — слой пленки, который защищает битумно-полимерное покрытие. Эту пленку снимают перед укладкой мягкой кровли Технониколь.

Стеклохолст менее прочен, чем другие основы. Он недостаточно эластичен, может повредиться при транспортировке и треснуть затем при укладке. Покрытие Технониколь с такой основой не рекомендуется применять для крыш жилых домов.

Наплавляемая кровля применяется не только для обустройства крыш домов. Это покрытие используют для других работ:

• изоляции фундаментов и подземных частей строящегося объекта;
• гидроизоляции бассейнов, канализационных сооружений;
• гидроизоляции перекрытий и пола при опасности проникновения воды и повышенного воздействия влаги.

Легкий вес этого покрытия позволяет смонтировать его своими руками. Это недорого и совсем не сложно.

Виды рулонных материалов

По назначению разделяют две большие группы:

• Гидроизоляционные.
• Кровельные:
  • на основе:
    • картона строительного — рубероид;
    • асбестовой бумаги — пергамин;
    • стеклохолста — в основе которого лежат хаотично переплетенные короткие нити, из-за чего материал получается неэластичным и непрочным, необходима комбинация с более прочными видами;
    • стеклоткани — прочные, но неэластичные, которые при подвижках кровли отрываются от нее, но рвутся очень редко;
    • полиэстера — прочная и эластичная ткань, которая и рвется тяжело и может растягиваться на 30%.

  • безосновные — «Изол», «Бризол» и др.

Рассматривать будем рулонные кровельные материалы. Первые две категории относятся к разряду самых дешевых. Они на рынке уже многие десятилетия, но до сих пор пользуются спросом. Относятся к первому и второму поколению — в зависимости от используемой пропитки и способа монтажа.

Стеклоткань — основа для третьего поколения рулонных материалов

Первое поколение приклеивается на мастику, второе — наплавляется («Рубемаст»). Их основной недостаток: малый срок эксплуатации. Все из-за того, что при перегреве (температуре выше +50°C) или переохлаждении (ниже -20°C) они теряют эластичность, крошатся и рвутся. Также негативно на них влияет ультрафиолетовое излучение. В результате требуется регулярный ремонт кровли. Но даже при тщательном уходе строк службы кровли из рубероида составляет порядка 6-8 лет.

Рулонные материалы на основе стеклоткани или стеклохолста имеют намного лучшие эксплуатационные характеристики. Они относятся третьему поколению. При грамотной их укладке и комбинировании разных типов основания кровля ремонтируется редко, а срок ее службы — порядка  10-12 лет.

Самый продолжительный срок службы у рулонной кровли с битумно-полимерными рубероидами на основе полиэстера. Это уже четвертое поколение. Такая кровля может стоять 15-20 лет. Но они же имеют и самую высокую цену. Зато укладка их происходит в разы быстрее, чем при использовании рубероидов любого типа.

Безосновные материалы чаще используют при гидроизоляционных работах. Они бывают:

• из утильной резины — «Изол»;
• из вторичного битума (старых покрышек) — «Бризол»;
• полиэтиленовая и полиамидная пленка.

При монтаже мягкой кровли все эти материалы комбинируются, что позволяет получить недорогое, но долговечное и качественное покрытие.

Разные типы материалов имеют разное напыление и назначение

По способу монтажа различают три типа кровельных рулонных материалов:

• Клеящиеся на мастики (битумные или полимерные — зависит от типа пропитки). Мастики бывают холодными и горячими. Но любую из них необходимо разогревать, просто до разных температур: холодные до 120-130°C, горячие до 200-220°C.
• Самоклеящиеся. В них клей нанесен на тыльную сторону и защищен пленкой. При монтаже пленку отделяют, а рубероид просто разравнивают и прижимают.
• Наплавляемые. Сегодня таким способом монтируется подавляющее большинство рулонных кровельных материалов.

Как видите разнообразие такое, что несложно запутаться: разное назначение и характеристики. Чтобы правильно подобрать, нужно знать, как они обозначаются и чем отличаются.

Наплавляемая кровля – технология укладки покрытия на основание крыши

Выбор материала

Наплавляемая кровля — обширная категория рулонных кровельных материалов, объединенная общим методом укладки. Чтобы прикрепить такое покрытие на основание крыши, необходимо газовой горелкой разогреть нижний слой из легкоплавкого битума газовой грелкой до 150-170 градусов. По составу различают несколько видов наплавляемых материалов:

Виды основания

Устройство наплавляемой кровли напоминает слоеный пирог, в качестве первого слоя которого выступает основание крыши, куда укладываются сначала 2-3 слоя подкладки, а затем 1-2 финишного покрытия. Технология укладки рулонных материалов не допускает монтаж кровли на легковоспламеняющиеся основания, к примеру, дерева, так как для этой операции используется пожароопасное оборудование. Выполнить монтаж мягкой кровли этим методом можно на следующие виды перекрытий:

1. Перекрытия из железобетонных плит с заделанными влагостойким раствором швами без выравнивающей стяжки.
2. Монолитная выравнивающая стяжка из цементно-песчаного бетона марки М 150.
3. Теплоизоляционные плиты из минеральной ваты, не выровненные стяжкой.

Подготовка основания

Правильная технология подготовки основания крыши к наплавлению кровельных материалов оказывает существенное влияние на долговечность прочность, герметичность и износостойкость покрытия. Правильно подготовленное к приклеиванию мягкой кровли перекрытие должно быть гладким, сухим и сухим. Для получения надежной фиксации материала, необходимо выполнить целый комплекс мероприятий:

Оборудование и инструменты

Технология наплавления кровли на бетонное основание достаточно проста и не представляет сложности даже для малоопытного мастера. Чтобы облегчить себе работу, необходимо заблаговременно позаботиться об инструментах и оборудовании, используемых для монтажа:

1. Острый кровельный нож, с помощью которого нарезают полотна кровельного материала.
2. Щетки для очистки кровли от загрязнений.
3. Прикаточный валик, которым прижимают наплавляемое покрытие к основанию в процессе укладки.
4. Битумный праймер для грунтования поверхности основания.
5. Валик для нанесения битумной мастики в процессе грунтования.
6. Газовая горелка и баллон с газом для наплавления гидроизоляционного покрытия.

Технология укладки

Наплавляемая кровля укладывается в сухую, безветренную погоду при температуре выше 5 градусов. При температуре окружающей среды меньше этого показателя, расплавление нижнего слоя затрудняется, а расход газа увеличивается. Работы выполняются в следующем порядке:

В чем особенности наплавляемой кровли

Наплавляемые современные материалы от традиционного рубероида отличаются поразительно. Во-первых, у них особая основа. Это не картон, как у рубероида. Это или стеклохолст, или стеклоткань, или полиэстер в виде полотна. Во-вторых, в качестве вяжущих используется битумно-полимерный состав, а не просто битум.

Именно эти особенности нового материала сделали его популярным, потому что он обладает более высокими техническими и эксплуатационными характеристиками, которые влияют на увеличение срока службы. Последний параметр – до 50 лет при условии, что не нарушена технология укладки материала на крышу.

Основа наплавляемой кровли

Необходимо отметить, что материалы из категории наплавляемой кровли – это не один тип или вид. Это несколько разновидностей, которые делятся по классам, где в основе лежат эксплуатационные свойства материала. И главная составляющая качества – основа. Как уже было упомянуто, ее три вида:

1. Полиэстер. По сути, это одна из разновидностей полимерных материалов. В основе наплавляемой кровли его используют в виде нитей, которые сплетают между собой в хаотичном порядке. Именно такая структура делает полотно достаточно прочным. Материал выдерживает нагрузки, равными 35 кг/см, здесь имеется в виду на разрыв. Для основы наплавляемой кровли это очень хороший показатель. При этом сам полимерный состав обладает свойством растягиваться до 60% своей первоначальной длины. Из всех представленных материалов полиэстер самый дорогой.
2. Стеклоткань. Начнем с того, что этот материал дешевле полиэстера. Собой он представляет нити, изготовленные из стекла, сплетенные между собой. У ткани отличный показатель прочности на разрыв – 80 кг/см, но удлинение небольшое, всего 2%.
3. Стеклохолст. По всем показателям этот материал уступает двум предыдущим. Прочность на разрыв у него всего лишь 30 кг/см. И это максимум. А удлинение нулевое. Поэтому основные качественные характеристики зависят от качества используемого вяжущего. Поэтому наплавляемую кровлю на основе стеклохолста используют для неэксплуатируемых крыш.

Вяжущие для наплавляемой кровли

Битум, как основа вяжущего компонента, используется в разной форме. Сам же сырьевой битум в наплавляемых кровлях никогда не использовался, потому что температура его плавления составляет +50 градусов. А такая температура на крышах многоэтажных домов в жаркое лето – дело обычное.

Фото мягкой наплавляемой кровли.

Самый первый битумный компонент назывался окисленным. Все дело в том, что через сырьевую модификацию этого материала пропускали воздух, который задерживался внутри в виде пузырьков. Именно таким способом повысили температуру плавления – до +85 градусов. Но, как оказалось, наплавляемая кровля из окисленного битума потеряла свою эластичность. А при перепадах температуры крыша постепенно трескалась, покрываясь паутиной из мелких и крупных дефектов. А это нарушении герметичности. Поэтому такие кровли служили не больше 5 лет.

Сегодня наплавляемые материалы изготавливают из так называемых модифицированных битумов и их смесей:

• СБС – это так называемый искусственный каучук или точнее стирол-бутадиен-стирол;
• АПП – это так называемый искусственный пластик, он же атактический полипропилен по структуре и внешнему виду похожий на каучукообразное вещество.

По каким характеристикам оба вещества отличаются друг от друга.

1. СБС более эластичный и гибкий, даже при минусовых температурах.
2. У АПП теплоизоляционные характеристики выше. Сегодня производители добиваются увеличения утеплительных качеств СБС методом добавки некоторых модификаторов. И это им удается.
3. СБС собой представляет полимерную сетку или решетку, в которую мелкими вкраплениями внесен битум. Отсюда и высокая эластичность материала. Кстати, она, если не учитывать основу, достигает предела 2000%. Это верх совершенства в категории эластичных материалов.
4. АПП прекрасно выдерживает высокие температуры. Его уровень плавления +1000С.

Теперь можно сделать заключение по вяжущим. Если дом строится в северных регионах страны, то для покрытия их крыш выбирайте наплавляемую кровлю из СБС вяжущих. Если в южных регионах, то оптимально материал из АПП вяжущих.

Предварительные работы

Монтаж начинается с подготовки.

Этап 1. Подготовка всего необходимого

Как уже отмечалось, кладкой мягкой кровли может заниматься и один человек. Для работы ему потребуется вполне стандартный перечень материалов:

• мастика;
• монтажный нож;
• герметик;
• молоток;
• кровельная швабра;
• мастерок;
• планки для торцов и карнизов;

• газовая горелка (если монтаж проводится в холодное время года).

Этап 2. Подготовительные работы

Основание должно быть максимально прочными, недопустимо его прогибание. Материалов, которые можно использовать для укрепления, есть несколько:

• фанера;
• ОСБ-плиты;
• шпунтованные доски шириной в 10 см.

Характерно, что зимой между швами обшивки следует оставлять небольшие зазоры (порядка 3 мм). Если конструкция обшивается досками, то 5 мм.

Схема укладки мягкой кровли

Цены на OSB (ориентированно-стружечные плиты)

OSB (ориентированно-стружечные плиты)

Этап 3. Вентиляционный зазор

Вентиляция

Обустройство вентиляции позволяет решить проблему повышенной влажности и снижает количество льда, который образуется в зимнее время. Более того, летом благодаря вентиляции температура внутри кровельного сэндвича снижается.

Пароизоляция

Вентиляция состоит из трех основных элементов:

• вентиляционного выхода;
• вентилей для притока свежего воздуха (устанавливаются снизу);
• воздушного зазора шириной в 50 мм между основанием и слоем гидроизоляции.

Этап 4. Прокладочный слой

Структура кровли

Под прокладкой в данном случае подразумевается специальный битумный материал, уложенный по всему периметру крыши. Монтаж производится снизу вверх, начиная от карнизов. Соблюдается нахлест в 10 см. Материал фиксируется гвоздями через каждые 20 см.

При наклоне кровли менее 18ᵒ подкладку можно укладывать не по всей площади, а лишь в отдельных участках, таких как:

• конек;
• свесы карнизов;
• место стыка с вертикальной стеной;
• месторасположение дымоходной трубы.

Прокладочный слойПодкладка с наклоном менее 18 градусов

Этап 5. Монтаж планок

Шаг 1. Для защиты материала от атмосферных осадков на свесах устанавливаются карнизные планки, можно прямо поверх прокладочного материала. Планки (другое название – капельники) располагаются с нахлестом в 2 см и крепятся кровельными гвоздями (зигзагообразно, по всей длине планки).

Шаг 2. На торцах конструкции устанавливаются фронтонные планки. Это нужно сделать с таким же 2-сантиметровым нахлестом. Гвозди забиваются с шагом в 10 см.

Шаг 3. Отмечается место выхода дымоходной трубы (если в доме есть отопительная печь).

Шаг 4. По окончании монтажа планок проводится укладка ковра ендовы, что существенно повысит влагонепроницаемость. Цвет ковра должен соответствовать цвету кровли, края фиксируются гвоздями с шагом в 10 см.

После этого можно приступать к укладке кровельного материала.

Виды оснований для укладки наплавляемой кровли

Монтаж наплавляемой кровли выполняется на ровную поверхность.

В качестве основания могут служить:

• несущие железобетонные плиты (швы заделываются цементно-песчаным раствором М 150) без выравнивающей стяжки;
• минераловатные теплоизоляционные плиты без выравнивающей стяжки;
• монолитная теплоизоляция выполненная из легких бетонов, материалов на основе битумного или цементного вяжущего с наполнителем (вермикулита, перлита), армированная дорожной сеткой;
• выравнивающая монолитная стяжка, выполненная с использованием асфальтобетона, цементно-песчаного раствора М 150;
• сборная сухая стяжка из цементно-стружечных плит, плоских листов из асбоцемента, стекломагния или других материалов при толщине листа от 8 мм и укладке в два слоя.

подготовка основания для монтажа

Стенки парапета и конструкции из кирпича, пеноблоков и других штучных материалов требуется оштукатурить на высоту, на которую будет заведен край кровельного покрытия – от 250 мм и более. В качестве штукатурной смеси используется цементно-песчаный раствор М 150.

Состав кровельного пирога

При устройстве скатной или плоской наплавляемой кровли пирог бывает одинаковым — с утеплением или без, но в нем обязательно есть пароизоляционный слой. Материал для пароизоляции подбирают под используемое кровельное покрытие, так же как и выбирают под него подкладочный ковер.

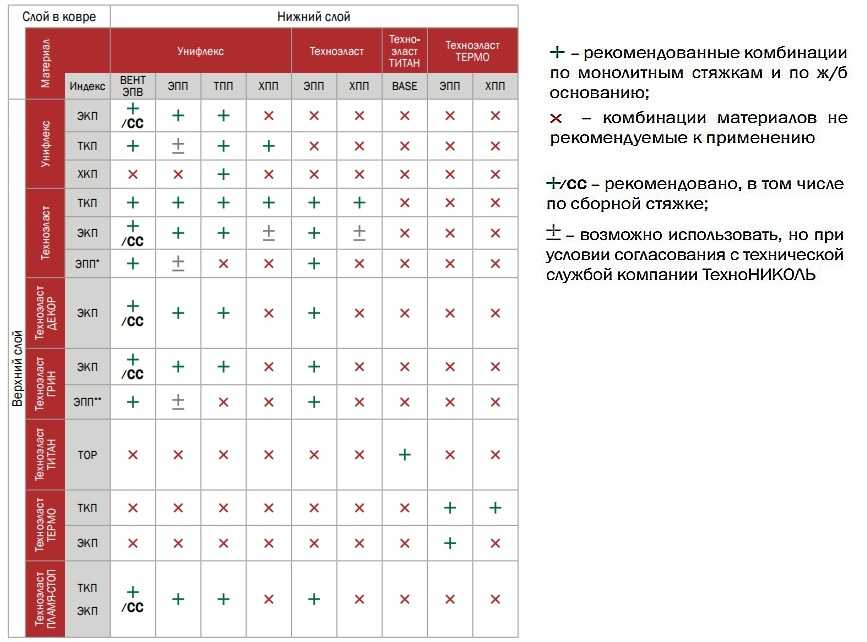

Совместимость материалов при устройстве новой наплавляемой кровли

Все дело в совместимости качеств и характеристик, потому желательно на кровле использовать все элементы одного производителя. У солидных кампаний даже есть специальные таблицы, по которым можно подобрать требуемый пирог. Один из самых известных в России производителей — фирма Технониколь, их таблица и приведена ниже.

Что под кровельным материалом

Пароизоляция защищает вышележащие слои утеплителя от насыщения влагой, что особенно важно при использовании в качестве утеплителя каменной ваты. Она боится намокания. При повышении влажности сильно снижаются ее теплоизолирующие свойства, а если она замерзнет в мокром состоянии, то при разморозке просто рассыпется в труху и ваша крыша станет холодной

При повышении влажности сильно снижаются ее теплоизолирующие свойства, а если она замерзнет в мокром состоянии, то при разморозке просто рассыпется в труху и ваша крыша станет холодной

Потому при укладке пароизоляции особое внимание уделяют герметичности стыков, правильной разделке проходов

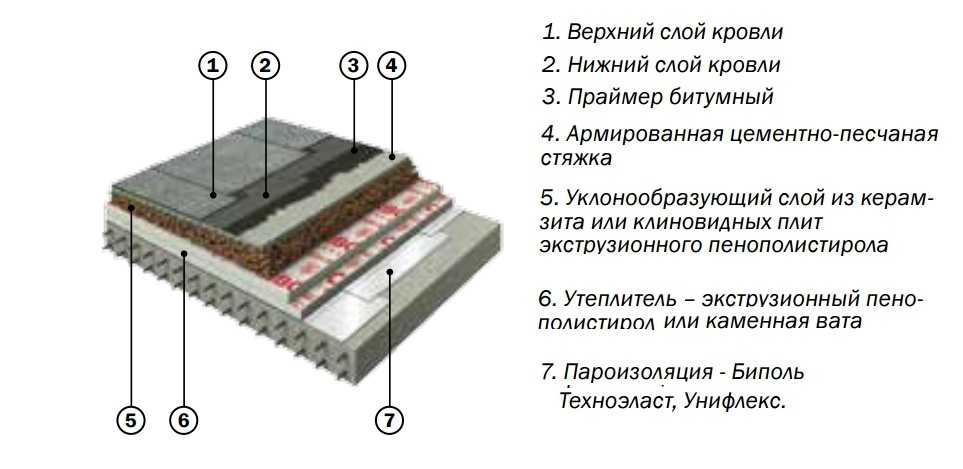

Кровельный пирог утепленной плоской крыши с наплавляемой кровлей

При утеплении плоской кровли надо помнить о необходимости создания уклона в сторону стока или приемных воронок (не менее 1.5%). Такой же уклон сохраняется и при заливке стяжки. Ее минимальная толщина 5 см, марка бетона — не ниже М150. Набравшая прочность стяжка (не менее 28 дней с момента заливки) промазывается битумным праймером, который обеспечивает нормальное сцепление кровельного пирога со стяжкой.

По жестким плитам из каменной ваты допускается наплавление материалов без укладки стяжки. Тогда праймером промазывается поверхность утеплителя, а сверху монтируются слои наплавляемой кровли.

Но не всегда необходимо крышу утеплять. В этом случае слоев меньше (см фото).

Плоская наплавляемая кровля без утепления

При устройстве скатных кыш или сборной стяжке (из плит и листов) кровельный пирог будет таким же, только пароизоляционный слой набивается со стороны помещения, утеплитель закладывается между лаг, а сверху на лаги крепят листы сборной стяжки (толщина листов не менее 8 мм, укладка в два слоя с разбежкой швов).

Сфера применения

Мягкая черепица широко применяется в различных направлениях:

• устройство кровель;
• гидроизоляция подземных объектов (гаражи, тоннели);
• гидроизоляция бассейнов и каналов;
• часть утеплителя кровли;
• ремонт и реконструкция крыши.

Структура мягкой кровли делит покрытие на одноосновное, многоосновное, безосновное. Основа изготавливается из стекловолокна, стеклохолста, полимерного волокна.

Защитный слой состоит из пленочных материалов, материалов с фольгой, материалов с присыпкой (крупнозернистой, мелкозернистой, пылевидной).

Основа — битум. Для модификации битумного материала используются 2 вида полимерных присадок:

• искусственный каучук СБС;
• пластик АПП;
• мягкое кровельное покрытие, модифицированное искусственным каучуком имеет самую высокую эластичность;
• если кровельный материал был модифицирован пластиком, то в результате покрытие получится более жестким и теплостойким.

Среди большого разнообразия покрытий кровли, специалисты обозначают основные виды:

1. Гибкая черепица. При изготовлении используются специальные стекловолокна. Материал пропитывается битумом и обсыпается каменной крошкой.
2. Битумная черепица. По своей сути является слоем картона, покрытого с 2-х сторон битумом. Внешне может иметь вид черепицы или рулонного покрытия.
3. Экологически чистая кровля. Изготавливается, в основном, из камыша. Но часто применяются для изготовления и другие натуральные материалы.
4. Мембранная кровля. Изготовлена из ПВХ мембран. Обладает высокими износостойкими качествами. Имеет отличный внешний вид, не подвержена выгоранию, не боится температурных перепадов.

Каждый тип кровли имеет свои достоинства и недостатки. Общее качество — экономичность.

Битумная черепица, как и керамическая и цементно-песчаная — штучный вид кровельного материала.

1. Керамическая черепица. Материал хрупкий. Имеет достаточно большой вес. Сложный при монтаже. Необходимо укреплять всю конструкцию крыши.
2. Металлочерепица. Срок эксплуатации 30−40 лет. Стоимость этого материала, по сравнению с остальными кровельными покрытиями достаточно низкая, что и объясняет большую его популярность.

Для того, чтобы хорошо расчитать необходимое количество материала, существуют таблицы, по которым производится не только точный расчет, но и количество комплектующих.

Можно также сделать детальный чертеж крыши, с указанием всех размеров. От точности чертежа будет зависеть расчет материала.

Технология ремонта мягкой кровли ↑

Регулярный уход за кровлей обеспечивает комфортную эксплуатацию здания. Ремонт и устройство мягкой кровли, в частности, лучше проводить в сухое и теплое время года. И, надо сказать, что особого труда и временных затрат они не требуют.

Оборудование, используемое  при ремонте мягкой кровли без проблем можно перевозить на легковом автомобиле. Это совсем небольшой перечень необходимых инструментов:

•  топор, которым демонтируют старое покрытие;
•  газовая горелка, ею разогревают обрабатываемую поверхность и материал;
•  кровельный нож, которым режут материал;
•  маклавицы, с помощью которых наносят мастики и грунтовки.

•  текущий, когда повреждено менее 40% кровельного покрова,
•  капитальный – соответственно, более 40% .

Мелкий ремонт

К мелкому (косметическому) ремонту прибегают в тех случаях, когда на крыше обнаруживаются небольшие по размеру трещины, стыки листов с повреждёнными краями, хорошо различимые потертости, а также разрывы. В таких ситуациях применяется так называемый «латочный» метод устранения повреждений.

При этом небольшие трещины, а также потёртости и явно различимые разрывы удаляются таким образом:

•  сначала восстанавливаемое место заливается разогретым битумным составом;
•  затем поверх разлитого битума расстилается рубероид или подобный ему материал, заранее отмеренный и нарезанный по размеру обнаруженного повреждения;
•  после этого наклеиваемая заплатка (латка) по краям обрабатывается слоем битумной мастики.

1. В первую очередь нужно аккуратно приподнять и на некоторое время оставить отслаиваемую поверхность на просушку.

Обратите внимание Иногда для ускорения просушки участков отслоений используется обычная газовая горелка

1. Затем на это место посредством валика наносится слой битумной мастики, на который затем опускается просохший материал.
2. В заключении сам стык ещё раз обрабатывается тем же битумным составом.

Иной подход наблюдается при организации капитальных ремонтов.

Капитальный ремонт

Основательный или капитальный ремонт мягкой кровли организуется после тщательного её обследования и обнаружения множественных повреждений. Для его качественного проведения потребуются следующие инструменты и материалы:

•  специальная газовая горелка, используемая для разогрева места установки латки;
•  нож для вырезания повреждённых участков;
•  необходимый запас герметика и битумной мастики;
•  арматурная сетка и немного цемента (для восстановления стяжки);
•  швабра или веник (для зачистки поверхностей).

Важно!

В качестве нагревательного прибора желательно применять именно газовую горелку, обеспечивающую высокую скорость разогрева восстанавливаемого и ремонтного материалов.

Само восстановление мягкой кровли осуществляется в следующей последовательности:

1. Демонтаж повреждённого участка кровельного покрытия.
2. Очистка его грязи, мусора и влаги.
3. Восстановление бетонного основания (по необходимости).
4. Нанесение базовой гидроизоляции и обустройство цементной стяжки с последующей обработкой битумным составом.
5. Настилка в этом месте нового мягкого покрытия.
6. Нанесение ещё одного защитного слоя битумной мастики.

В ходе ремонта необходимо соблюдать следующие правила:

Удалять повреждённый участок кровельного покрытия нужно очень осторожно, старясь не повредить основание. Выводимые на крышу слуховые окна и трубы вентиляции обрабатываются цельным листом рулонного битумного материала

В качестве дополнительной защиты выступающих участков используются специальные нетканые материалы с пропиткой из битумной мастики. При ремонте кровельных покрытий зимой снег с них убирается посредством деревянной лопаты, исключающей возможность прорыва мягкой кровли.

Во избежание повторного её повреждения в зимнее время года рекомендуется оставлять небольшие объёмы снега, блокирующие механическое взаимодействие с твёрдыми предметами.

Обратите внимание Всю поверхность мягкой кровли после капитального ремонта приглаживают и, покрыв мастикой, засыпают песком. Это поможет в дальнейшем избежать перегрева кровельного материала, который может вызвать плавление мастики

Обустройство вентиляционного зазора

Вентиляция очень важна для кровли здания. За счет нее удается избежать повышенной влажности и снизить количество льда, скапливающегося на крыше в зимние месяцы. Также вентиляция понижает температуру внутри кровельного «пирога» в летние месяцы.

В состав качественной вентиляции входят следующие элементы:

• вентили, обеспечивающие приток свежего воздуха;
• Вентиляционный выход;
• Воздушный зазор. Он должен находиться между гидроизоляцией и основанием кровли. Зазор должен иметь ширину в 50 миллиметров.

Площадь вентиляционного напрямую зависит от угла ската кровли. При скате кровли более 25 градусов площадь отверстия следует делать 8 квадратных сантиметров. Если же уклон кровельного покрытия не превышает 25 градусов, то площадь отверстия должна быть 16 квадратных сантиметров.
