Выбор и технология монтажа светильников в потолок из гипсокартона

Полезные советы по выбору точечных светильников для установки в гипсокартон

При покупке точечных светильников следует обратить внимание на следующие характеристики:

Потребляемая мощность. Мощность измеряется в ваттах и определяет количество затраченной энергии за один час. Если говорить о светодиодных устройствах, то их мощность может варьироваться от 5 и до 300 Вт.

Количество люменов. Данный параметр определяет количество света, которое излучает источник. В зависимости от его величины лампа будет светить либо ярче, либо тусклее.

• Степень защиты. Эта характеристика определяет степень электробезопасности прибора. По степени защиты выбирается место и расположение светильника.
• Кельвины. Лампы могут излучать свет как в холодном, так и в теплом спектре. Количество кельвинов, указанное на упаковке лампы, определяет цветовую температуру испускаемого света. Для светодиодов данное значение может быть от 2700 до 6400 К.

• Срок службы. Производители световой продукции всегда указывают срок службы прибора в часах.
• Напряжение питания. Напряжение измеряется в вольтах, а указанное значение напряжения определяет, какая характеристика питающей сети подходит для данного светильника. Например, в России напряжение питающей сети составляет 220 вольт, а частота 50 герц.

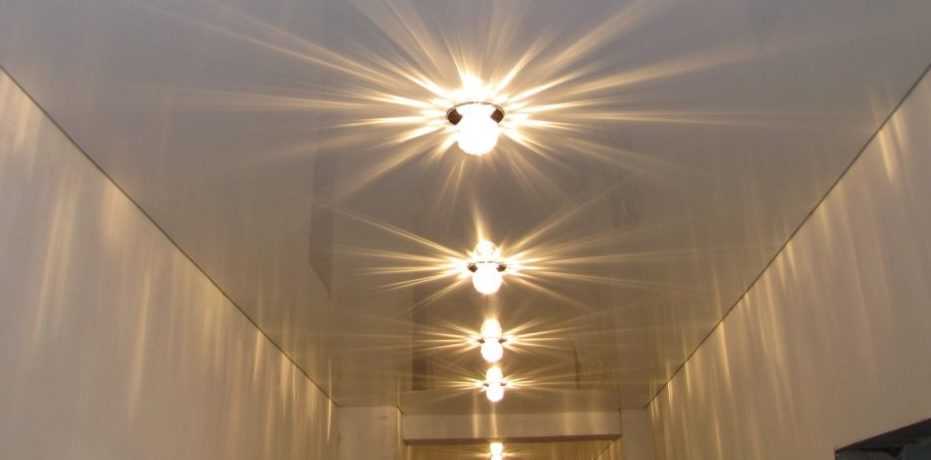

Потолок из гипсокартона со встроенными точечными светильниками своими руками

В каком помещении вы бы не затеяли ремонт, он будет начинаться всегда с потолка. Есть множество вариантов для его отделки:

• Покраска
• Оклеивание обоями
• Затягивание плёнкой натяжного потолка по периметру
• Использование гипсокартонных конструкций

Потолок из гипсокартона является наиболее распространенным. Он удобен в обработке и не требует особых вложений. Можно даже обойтись собственными силами, не прибегая к помощи строительных бригад, что позволит сэкономить немного финансов из семейного бюджета.

Необходимые инструменты:

1. Гипсокартон потолочный
2. Профиль СD и UD
3. Саморезы по гипсокартону и по металлу
4. Провод для разводки точечного света
5. Точечные светильники
6. Уровень

Чтобы работа проходила правильно и более эффективно необходимо четко понимать план своих действий. Для начала необходимо выполнить подготовительные работы. С потолка стоит убрать отголоски прошлого ремонта. Снять старые обои, если есть побелка смыть её, если краска – удалить физически или специальными средствами. Затем следует определиться, какой формы будет потолок из гипсокартона.

Для небольших помещений лучше делать второй уровень потолка не очень высоким. Например, если площадь помещения 12-15 квадратов, то высота короба не должна превышать 10 сантиметров

Очень важно выбрать правильные пропорции и тогда вы получите гармоничную конструкцию, которая не будет смотреться как огромная вентиляционная труба

Первый этап

Самым распространённым вариантом, можно сказать классическим, считается выполнение потолочной конструкции по периметру помещения. Следует точно вымерять высоту и ширину короба. Очень хорошо, когда высота короба равна ширине UD профиля. В этом случае потолок из гипсокартона своими руками сделать немного проще.

Когда определены все размеры, следует приступить к сбору каркасной конструкции из профиля

На этом этапе очень важно всё выставить по уровню. Тогда вы получите идеально ровный каркас и, как следствие, не заваленную конструкцию

Прикручиваем по периметру потолка стартовый профиль к стене. Остальной профиль крепим с учётом выбранной ширины и высоты конструкции. Во время монтажа конструкции над окном стоит учесть, что в этом месте будут занавески, поэтому следует оставить нишу между стеной и началом конструкции для крепления багета. Если будет использован обычный багет, то тину не стоит делать.

Второй этап

Для придания конструкции жесткости, а также для более удобного монтажа гипсокартона следует закрепить поперечные распорки. Так как строится потолок из гипсокартона с подсветкой, то перед монтажом распорок необходимо учесть места будущего расположения светильников, чтобы избавить себя от возможных лишних хлопот.

Третий этап

Важный момент, здесь стоит проложить правильно проводку, учитывая последовательность включения ламп. После прокладки провода можно приступать к крепежу гипсокартона к профилю, разметки и прорезка отверстий под светильники.

Четвёртый этап Здесь стоит разомкнуть провод, установить фишки под будущие светильники. Соединить все провода и подключить. Если у вас будут точечные светильники под обычный цоколь, то необходимо учесть их высоту на этапе определения высоты конструкции. В данном случае используются точки под галогеновую лампу со штекером, поэтому высота может быть максимально уменьшена.

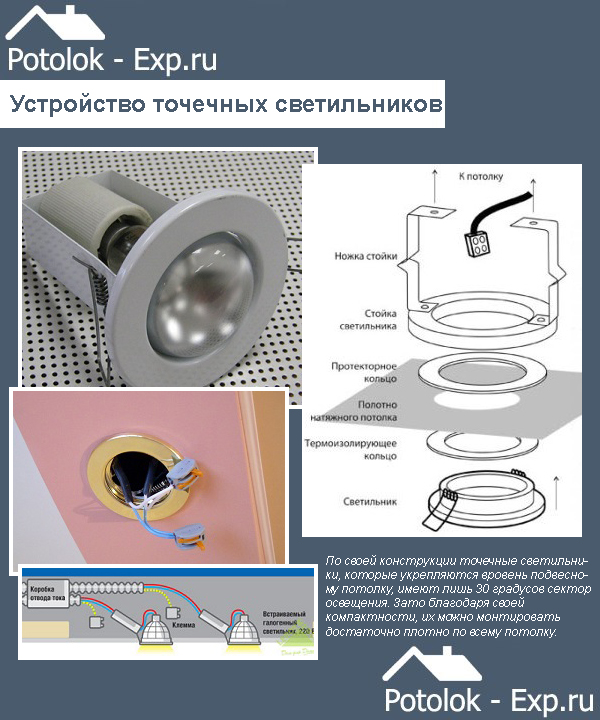

Так выглядит точечный светильник под штырьковую галогеновую или LED лампу

А так выглядит подключение:

Вот так возводится потолок из гипсокартона своими руками. Далее вся конструкция зашпаклевывается и подготавливается под отделку декоративным покрытием. Но об этом в следующий раз…

4, всего, сегодня

Установка светильников

Приступая к установке светильников, необходимо убедиться, что тока в сети нет. Это делается проверкой розетки или контактов на потолке индикаторной отвёрткой.

Проверка розетки индикаторной отверткой.

Если электроэнергия в сети отсутствует, можно приступать к сверлению штроб.

Когда штроба просверлена, надо присоединить вводные провода из распределительной коробки к светильнику. Лучший способ – с помощью клеммных колодок (клеммников). Они обеспечивают надёжную фиксацию и изоляцию жил. Кроме того, такое присоединение проходит быстро. Ещё один плюс клеммников – «сцепление» жил из разных материалов, разного сечения.

После того, как вводные провода и светильник будут соединены, нужно прочно закрепить спот внутри гипсокартонного потолка. С этой целью пружинные лапки светильника зажимаются, и корпус аккуратно помещается в штробу.

Закрепление спота внутри штробы.

Если в споте цоколь с резьбой, после посадки корпуса вкручивается лампочка. Наконец, завершающий шаг, он же самый простой – проверка. Достаточно щёлкнуть выключателем, и станет понятно, всё ли прошло успешно, правильно ли подключен светильник. Отсутствие света, мерцания, искры – всё это указывает на неполадку и предусматривает перемонтаж.

Установка встраиваемых спотов

Отдельно стоит сказать о встраиваемых точечных светильниках – моделях, состоящих из декоративной и технической частей. Порядок их установки такой:

1. Разобрать светильник.
2. Техническую часть поместить в отверстие такими же способами.
3. Вытащить через патрон питающий кабель, соединить его с проводами спота.
4. Утопить провода обратно.
5. Присоединить к технической части декоративную так, чтобы она находилась по эту сторону гипсокартонного потолка.

Творить не просто, но приятно

С гипсокартонными потолками всё понятно: они потрясающи! Но как создаются такие шедевры? Я постараюсь вам описать монтажный процесс хотя бы в общих чертах.

Инструкция начинается с подготовки инструментов и материалов:

Реквизит

Необходимый инвентарь

Название	Назначение
Направляющие профили	Формирование рамки каркаса, предоставляющей пазы потолочным профилям
Потолочные профили	Основа для крепления гипсокартонных листов
Прямые подвесы	Фиксация потолочных профилей
Листы гипсокартона	Формирование подвесного потолка
Ножницы для резки металла	Укорачивание профилей
Дюбеля с саморезами	Фиксация направляющих профилей и прямых подвесов
Малярный шнур	Нанесение разметки
Строительный уровень	Контроль горизонтали конструкции
Перфоратор	Сверление потолка и стен
Шуруповёрт	Закручивание саморезов
Серпянка	Закрытие швов между ГКЛ
Шпаклёвка	Заделывание швов между ГКЛ и шляпок саморезов
Шпатель	Нанесение шпатлёвки
Острый нож	Резка гипсокартонных листов
Рулетка	Выполнение необходимых замеров

Потолочный профиль в направляющем

Пример лазерного уровня

Разметка

Теперь очередь нанесения разметки. Будет ли ваш гипсокартонный потолок ровным, по большей части зависит именно от этого момента. Итак:

1. Замеряем углы комнаты и находим самый низкий;
2. Отступает на нём от потолка 25 мм и наносим отметку. Это высота первого уровня, которую вы можете изменить под свой дизайнерский замысел;
3. Лазерным или гидравлическим уровнем проецируем разметку на остальные углы помещения;
4. Малярным шнуром отбиваем ровные линии, приставляя его края к нанесённым отметкам.

Установка каркаса

Принцип обустройства каркаса для подвесного гипсокартонного потолка

1. Вдоль нанесённых с помощью малярного шнура на стенах линий крепим направляющие профили. Для этого:

• Сверлим через каждые 40-50 см отверстия;
• Заполняем их пластиковыми дюбелями;
• Прислоняем профили и фиксируем саморезами;

Монтаж направляющего профиля

1. Вставляем в образовавшиеся по периметру комнаты пазы потолочные профили с шагом 40 см. Такое расстояние в дальнейшем позволит закрепить каждый лист гипсокартона по краям и в середине;
2. Сверху к основному потолку через каждые полметра над потолочными профилями крепим прямые подвесы, края которых потом подгибаем и прикручиваем к металлическим балкам, тем самым надёжно фиксируя;

Вот такое надёжное соединение потолка и потолочного профиля с помощью прямого подвеса у вас должно получиться

1. Теперь укладываем изоляционные материалы и проводим коммуникации между элементами сооружённого каркаса.

Каркас подвесного потолка из гипсокартона готовый к размещению изоляционных материалов

Монтаж первого уровня гипсокартона

Допустим, по плану посреди потолка должен быть впавший круг, значит:

1. Размечаем и режим соответствующим образом ГКЛ. Пару слов о резке:

Для разделения листа гипсокартона на части достаточно будет попросту разрезать картон острым ножом, а затем переломить гипс;

Разделение ГКЛ на две части с помощью канцелярского ножа

Плавные же линии следует резать уже электрическим лобзиком;

Создание плавных линий с помощью электролобзика

1. Вместе с напарником поднимаем получившиеся фрагменты и саморезами прикручиваем их к элементам каркаса.

Монтаж второго уровня гипсокартона

Теперь снова отбиваем разметку, но отступаем уже не от потолка, а от каркаса первого уровня. После этого проделываем все уже описанные выше манипуляции за исключением области созданного круга:

1. Подрезав потолочные профили в нескольких местах, выгибаем их в окружность и устанавливаем вокруг первого яруса, фиксируя прямыми подвесами;

Схема сгибания металлической планки

1. Поднимаем ГКЛ и фиксируем на каркас. При необходимости выполняем порезку;
2. Промежуток между ярусами закрываем вертикальными кусками. При этом их необходимо будет загнуть, чтобы они повторили очертание круга. Для этого мочим внешнюю по отношению к изгибу сторону и проводим по ней игольчатым валиком, после чего придаём размякшему листу нужную форму.

Косметика

Перед покраской необходимо выполнить ещё пару шагов:

1. Заклеиваем все швы серпянкой, если вы, конечно, не хотите, чтобы они через время проступили через облицовочный слой;

Заклеивание зазора между ГКЛ серпянкой

1. Шпаклюем стыки и шляпки саморезов.

Шпатлевание швов и видимых элементов крепления

После застывания шпаклёвки можно приступать к декоративной отделке.

Выбор точек для крепления спотов, подготовка к монтажу

Когда схема выбрана, надо перенести её на бумагу во всех деталях.

Должно быть нарисовано точное расположение светильников, соблюдено в масштабе расстояние между ними.

После этого необходимо пометить на потолке места крепления спотов.

Следующий шаг – разводка проводов. Это можно делать как после сборки на потолке металлического каркаса, так и перед ней (второй вариант труднее). Главное – не допустить пересечения светильника и части каркаса в одной точке, их следует рассредоточить. Все кабели обязательно надо изолировать гофрированным шлангом. Он не только даёт дополнительную защиту, но также продлевает срок службы кабеля. По выбранной схеме крепления спотов подключение может быть последовательным либо параллельным. Что касается проводов — не нужно мучить себя расчётами сечения в зависимости от потребляемой мощности. Подойдёт сечение 1,5 мм2 ПВС. Материал – мягкая медь.

Способы крепления люстры к потолку из гипсокартона

Из наиболее распространенных способов повесить светильник на гипсокартонной поверхности чаще всего используют пять основных вариантов, проверенных на практике:

• Установка подвеса на несущем профиле гипсокартона;
• С использованием дюбельного грибка;
• Монтаж с помощью распорной планки и закладного элемента;
• Фиксация с помощью крючка с откидными полками;
• Крепление через монтажное окно в гипсокартоне.

Конкретный вариант крепежа выбирается в зависимости от веса люстры и расстояния между черновым потолком и листом гипсокартона.

Совет! Для предварительной оценки можно использовать критерий – один м2 потолка из 10 мм гипсокартона выдерживает статическую нагрузку до 6 кг.

Монтаж на потолочный профиль и на грибок

Наиболее простой способ повесить люстру на гипсокартон заключается в использовании деталей металлического каркаса потолка. Если есть возможность перенести точку подвеса люстры под один из монтажных несущих П-профилей, то процесс упрощается в разы.

Для установки люстры на гипсокартонный потолок просверлить четыре отверстия в листе так, чтобы точки сверловки вышли прямо на профиль. Далее — дело техники, остается лишь пришить удлиненными саморезами штатное крепление люстры и установить прибор на гипсокартон.

Для нетяжелых светильников можно также использовать специальные деформируемые дюбеля для крепления в малопрочных материалах.

После сверловки и установки пробки внутрь крепежа заворачивается саморез, резьба которого деформирует пластиковую или алюминиевую пробку, превращая ее в «грибок». Обычно таким способом крепят коробчатые конструкции, но можно закрепить и небольшую люстру.

На гарпунном крючке

Это специальный тип подвеса, используемый для вывешивания на потолке из гипсокартона нетяжелых предметов. Конструкция приспособления представляет собой крюк с резьбовой шпилькой.

Закладная часть подвеса изготовлена в виде гайки, на которой установлены два откидных бородка или полки. Для установки люстры в гипсокартоне сверлится отверстие чуть больше диаметра гайки. Приспособление вводится внутрь, далее полки откидываются и под весом люстры прижимаются к тыльной стороне облицовки.

Через окно в потолке из гипсокартона

Чаще всего для установки люстры на гипсокартонном потолке приходится вырезать монтажное отверстие, диметром на 1,5-2 см меньше размера декоративного колпака, закрывающего точку подвеса.

Если расстояние от гипсокартона до чернового потолка не более 15 см, то повесить люстру вполне возможно на штатном крюке, запрессованном в пробку в бетонном перекрытии.

Подвес на штатном креплении и закладной планке

Если отверстие в облицовке можно сделать в пределах 6-7 см, то подвесить люстру к потолку из гипсокартона можно, используя закладную планку. Это короткий отрезок деревянной рейки, примерно 8-10 см в длину, который закладывается через окно в гипсокартоне на тыльную поверхность.

Штатная стальная планка может крепиться к деревянному бруску с помощью 2-3 столярных саморезов. Этого вполне достаточно, чтобы плотно зафиксировать светильник на потолочной поверхности.

Что необходимо для работы?

Материалы

Гипсокартонный подвесной потолок со встроенными светильниками или светодиодной лентой, расположенной по периметру перекрытия – это достаточно универсальное решение. С одной стороны, при устройстве такой конструкции мы обеспечиваем идеальное выравнивание потолка вне зависимости от изначального состояния потолочной плиты или другой несущей поверхности. С другой – получаем возможность установить регулируемое освещение на большой площади, полностью (или почти полностью) избавляясь от затенённых участков.

Общая схема конструкции с указанием используемых материалов

Очевидным плюсом этой технологии является достаточно высокая скорость возведения потолка – в отличие от оштукатуривания, нам не придется ждать неделю или более для высыхания нанесенного раствора.

Для устройства подвесного потолка нам будут нужны:

Профиль потолочный

1. Профиль оцинкованный для каркаса (стартовый и потолочный).
2. Подвесы металлические для формирования необходимого зазора между ГКЛ и несущей частью потолка.
3. Гипсокартон (стандартный для большинства помещений, влагостойкий для кухни, ванной, туалета и балкона).
4. Крепеж для профиля и гипсокартона (анкера, саморезы по металлу и ГКЛ).

Подвесы и соединители

1. Шпаклевка для гипрока.
2. Лента-серпянка.
3. Перфорированные уголки для маскировки угловых стыков.
4. Грунтовка.
5. Материалы для финишной отделки (интерьерная краска, декоративная штукатурка, обои и т.д.).

Встроенный светильник для ГКЛ

Отдельно закупаем материалы для подсветки:

1. Потолочные светильники для скрытого монтажа (под лампу накаливания, галогенную или светодиодную лампу).
2. Провод соединительный ПВС 3×0,75 или ПВС 3×0,5.
3. Кабель-каналы с хомутами для крепления.
4. Светодиодная лента для подсветки.
5. Трансформатор и диммер для светодиодов.
6. Изоляционная лента.

Инструменты

Гипсокартонный потолок с подсветкой можно изготовить, используя не самые сложные инструменты. И все же набор приспособлений, без которых работа будет практически невозможной, получается весьма обширным.

Мой минимум включает:

Набор для работы с ГКЛ

1. Перфоратор с бурами по бетону/кирпичу.
2. Сверло-коронка для проделывания отверстий под светильники.
3. Шуруповерт с магнитными битками и насадкой для гипсокартона.
4. Ножницы по металлу для резки профиля.
5. Пила для раскроя ГКЛ.
6. Острый нож для работы с гипсокартоном.
7. Рубанок для обработки кромок гипсокартонных листов.
8. Шпатели для выравнивания обшивки.
9. Шлифовальные терки.
10. Кисти для грунтовки и финишной окраски.
11. Инструменты для работы с электрикой – обычные и индикаторные отвёртки, плоскогубцы, острый нож и т.д.

К дополнительным приспособлениям, сильно облегчающим работу, я бы отнес стеллаж или малярные козлы: без них обшивать потолок будет очень сложно.

Как установить точечные светильники в гипсокартон своими руками

Для монтажа точечного прибора освещения потребуется:

• Сверло-коронка с центровочником;
• Дрель или шуруповерт;
• Проводка сечением 1,5 мм2.

Обязательно нужно будет запастись строительным ножом, отверткой и пассатижами. Несмотря на то, что большинство моделей встраиваемых фонариков рассчитаны на установку в отверстие без каких-либо инструментов, примерно в половине случаев монтаж точечного светильника в потолок из гипсокартона выполняется с использованием отвертки и пассатижей.

Как сделать проводку для точечных светильников под гипсокартоном

Прежде всего, необходимо выбрать схему включения и разметить точки монтажа. Если предполагается разделение всех фонарей на две группы, то потребуется приобрести две монтажные распределительные коробки и провод, желательно марки ВВГ-3х1,5 или ШВВП.

Количество провода меряем так, чтобы каждый светильник подключался к своей коробке отдельным проводом. Плюс еще 20 см на каждую точку для упрощения монтажа и подключения проводки.

Как сделать отверстие в гипсокартоне под светильник

Для прошивки гипсокартонного листа используем трубчатое сверло-коронку. Чтобы фонарь надежно держался, отверстие в гипсокартоне под светильник должно точно соответствовать 60 мм, поэтому сверло должно быть на 59,5 мм или 59 мм, в зависимости от толщины материала.

Перед началом сверловки желательно сделать центровочное отверстие в точке сверлом малого диаметра, 2-3 мм. Это поможет более точно вырезать отверстие в потолочном листе.

Если в процессе работы сверлом и шуруповертом рука дрогнет, и инструмент слегка уйдет в сторону, то исправить ситуацию можно ножом. Нужно аккуратно подровнять кромки, не расширяя диаметр отверстия, это поможет выполнить монтаж точно на посадочное место.

Как закрепить светильник на гипсокартоне

Перед монтажом зачищаем концы проводки и вводим их в зажимы контактов. Обычно длину проводки подбирают так, чтобы подключенный фонарик висел на проводе на расстоянии 15-20 см от гипсокартона.

Понятно, что после подключения необходимо проверить работоспособность прибора, включив его на несколько секунд в сеть.

Далее нужно сжать пружинные усики на корпусе и вставить фонарь в подготовленное отверстие. Пружины распрямляются и надежно прижимают прибор к гипсокартону. Чтобы не резать материал потолка, фонарь рекомендуется выровнять в нужном направлении до момента полного разжатия пружинного фиксатора.

Монтаж светодиодной ленты

Проще всего светодиодная лента устанавливается в открытую нишу. Она наклеивается на внутренний борт.

Рис.23. Светодиодную ленту устанавливают в нишу. От положения ленты в нише зависит внешний вид контурной подсветки. Для продления срока службы светодиодной ленты, рекомендовано устанавливать ее на металлическую полосу, которая обеспечит хорошее охлаждение светодиодов. Так же не следует применять ленту длиной более 15 м, подключенной к одному блоку питания.

Важно отметить, что в процессе работы светодиоды хорошо греются. Для продления их срока службы необходимо сделать им охлаждение

Для этого можно на место установки светодиодов установить алюминиевый профиль, и на него наклеить светодиодную ленту.

Установка в закрытую нишу имеет варианты: наклейка ленты на заднюю стенку короба, наклейка ленты на профиль расположенный по передней стенке короба.

Рис.24. В зависимости от того какая ширина полосы освещения необходима ленту можно устанавливать в разные места ниши.

Часто светодиодную ленту укладывают на дно короба. Это достаточно рискованный вариант. Дело в том, что в определенном случае может образоваться тень от передней стенки ниши. Это может сделать подсветку менее эстетичной.

Для монтажа светодиодной ленты помимо самой ленты, потребуется трансформатор, а в случае разноцветных светодиодов еще и RGB контроллер.

Рис.25. Используя RGB ленту можно менять цвет контурной подсветки. Для этого по мимо ленты необходимо установить контроллер.

Мы рассмотрели все варианты подсветки потолка из гипсокартона и способы ее создания. В большинстве случаев используются короб для установки точечных светильников, так как он не занижает высоту помещения. С помощью короба можно украсить помещение и организовать подсветку необходимой зоны. Хорошим решением является комбинация точечных светильников и контурной подсветки, с их помощью можно создать достаточный уровень освещенности, а применяя в светильниках светодиодные лампы можно значительно сократить электропотребление и снизить затраты на освещение квартиры.

В заключение несколько интересных дизайнерских решений по освещению различных помещений. В этих решениях применены различные варианты подсветок и их комбинации.

Деление на типы по виду осветительных элементов

Различают следующие виды:

• лампы накаливания;
• люминесцентные лампы;
• галогенные лампы;
• светодиодные светильники.

При классификации видов перечисление зачастую начинают с ламп накаливания. Это классические устройства, они не требовательны в эксплуатации, но тем не менее обладают рядом отрицательных качеств. Одним из таких является их значительный размер. Этот фактор при установке устройств в навесной потолок из гипсокартона обуславливает увеличение расстояния между потолком и листом гипсокартона. Иногда это может быть нежелательно, если общая высота помещения небольшая.

Эксплуатация в точечных светильниках люминесцентных ламп дает возможность сделать оборудование экономичным. Основным недостатком таких светильников являются часто увеличенные габариты, что тоже ведет за собой увеличение подпотолочного расстояния. Кроме того, люминесцентные лампы проигрывают по характеру создаваемого света, порой не являющегося максимально комфортным для восприятия.

Чаще при монтировке светильников в гипсокартон используют галогенные лампы. Помимо прочего, они имеют небольшие размеры, характеризуются приятным световым спектром и малым уровнем энергопотребления. При работе галогеновые лампы формируют мощное освещение. Обычно их используют в большом количестве и равномерно размещают по потолку помещения.

И в качестве последнего представлены светодиодные светильники, являющиеся наиболее современными и в настоящее время получившие самое широкое распространение. Они экономичны и долговечны, обладают высоким коэффициентом полезного действия. Они формируют огромные возможности для создания расширенного цветового спектра, полной реализации творческой мысли. При монтаже следует учитывать их потребность в снижении напряжения трансформатором или другим понижающим устройством.

Классификация по типу конструкции

Светильники также делятся по своим конструктивным особенностям. Главным критерием зачастую является возможность изменять направление пучка света. Выделяют:

• подвижные конструкции;
• неподвижные конструкции.

Подвижные могут либо незначительно смещать угол направления света (примерно на 45 градусов), либо иметь выводное шарнирное соединение с более широкими возможностями смещения направления освещения (до 360 градусов).

Кроме того, выделяют открытые и закрытые конструкции. Последние снабжены оболочкой, защищающей от вредных влияний среды, имеют разнообразные уровни защиты от влаги и пыли.

Процесс монтажа встраиваемых ламп

Подготовка и планирование

Когда светильники выбраны – можно переходить к их установке.

Если вы хотите монтировать освещение своими руками, то оптимальным вариантом будет выполнение всех работ параллельно с возведением самого потолка – так у нас появляется возможность спланировать размещение всех точек освещения и проложить проводку до обшивки каркаса гипсокартоном.

На этапе планирования нам необходимо:

• Заранее наметить на потолочном перекрытии точки размещения светильников.
• Разместить будущие светильники на расстоянии не менее чем в 25-30 см от элементов металлического каркаса.
• Спланировать освещение разных уровней подвесного потолка, выведя каждый уровень на отдельный контур освещения.

Статья по теме: Как сделать тряпку-желе (липучку от пыли) для уборки своими руками

Также на данном этапе нужно учесть наличие в помещении других источников света, таких как подвесные люстры, бра и настенные светильники. К примеру, если в центре комнаты будет установлена люстра, то достаточно по периметру сделать короб из гипсокартона с подсветкой: установленные на коробе точечные светильники отлично справятся с освещением периферийных участков.

Короб с подсветкой по периметру комнаты

Прокладка проводки

На стадии изготовления каркаса гипсокартонного подвесного потолка необходимо проложить проводку для подключения встроенного освещения. Чтобы облегчить себе работу, вначале делаем чертеж нашей будущей проводки, отображая на нем все элементы встроенной подсветки – провода, лампы, выключатели, трансформаторы и т.д.

Схема подключения

Если планируется стена с подсветкой из гипсокартона, отдельную разводку проводов нужно сделать и на стене. В этом случае напротив каждого элемента подсветки должен размещаться свой провод.

Выбор провода имеет два аспекта:

• С точки зрения надежности подключения к светильникам лучше всего использовать мягкий многожильный провод.
• С точки зрения надежности всей системы — мягкий или жесткий медный провод, к примеру, ШВВП или ВВГ-3х1,5.

Провод ВВГ-3х1,5

Если для подключения светильников вы будете использовать клеммные колодки, то второй вариант все же предпочтительнее.

Проводку следует прокладывать в специальных гофрированных пластиковых трубах – они защитят повода от механических повреждений и попадания влаги при протечках сверху. Для дополнительной страховки можно закрепить трубы на элементах каркаса с помощью пластиковых хомутиков.

Отверстия в гипсокартоне

Перед тем как установить точечный светильник в гипсокартон, в гипсокартонной плите необходимо проделать отверстие соответствующего диаметра. Как правило, инструкция на упаковке светильника содержит информацию о нужном размере отверстия, но лучше не полениться и промерить габариты самостоятельно.

Фрезерование отверстия в потолке

• Чаще всего светильники устанавливаются в отверстия 60 и 75 мм в диаметре. Для проделывания таких отверстий используем дрель с соответствующей фрезой по гипсокартону. Процесс сверления наглядно показан на видео в этом разделе сайта.
• Вне зависимости от того, делаем ли мы общую подсветку потолка или же небольшой короб с подсветкой из гипсокартона, проще всего прорезать отверстия на еще не закрепленных на потолке гипсокартонных плитах. Так мы гарантировано прорежем отверстие именно там, где нам надо.
• Если же приходится формировать отверстия в уже обшитом гипсокартоном потолке, то на помощь нам придет составленная ранее схема размещения ламп на потолке.
• Довольно часто встречается ситуация, когда просверленное отверстие оказывается прямо напротив элемента каркаса (к примеру, если делается стена из гипсокартона с подсветкой и фреза попадает в поперечный профиль). Чтобы избежать таких ситуаций, специалисты рекомендуют перед сверлением отверстия поднести к гипсокартону обычный магнит.

Статья по теме: Грунтовка для стен под обои: белая, какую выбрать для гипсокартона, какая лучше, своими руками, видео, как грунтовать, акриловая, фото

После того как все отверстия просверлены и плиты гипсокартона закреплены на потолке или стене, можно приступать к отделочным работам. Монтаж точечных светильников в гипсокартон производится только после завершения отделки.

Потолок с готовыми отверстиями и выведенными проводами

Особенности выбора светильников

Чтобы система освещения удовлетворяла всем требованиям владельца, необходимо учитывать совокупность ключевых параметров осветительных приборов, а также соотносить их с особенностями помещения, где обустраивается подсветка:

1. Тип светильника (поворотный, стационарный, с вынесенным рассеивателем и пр.). Поворотные исполнения предлагаются по очень доступной цене, так как являются менее функциональными.
2. Способ крепления: встраиваемые, накладные. Первый вариант предполагает необходимость врезки в гипсокартон, для чего в материале делается отверстие нужного диаметра. Соответственно, для натяжных и гипсокартонных подвесных конструкций играют роль габариты светильника. Чтобы натяжное полотно не деформировалось, точечные осветительные приборы 220 вольт для потолков должны быть оснащены двумя кольцами (протекторное, термоизолирующее).
3. Степень защиты. Для установки дома в гостиной, кабинете, прихожей, на кухне и в детской достаточно исполнения IP20, IP23. В ванной, бассейне задействуют светильники IP57 и выше. Считается, что для таких помещений не подходят приборы, которые подключаются к сети 220 вольт, потому как безопаснее применять низковольтные светильники.
4. Дизайн, тип используемых материалов: пластик, хромированный металл, стекло, хрусталь. Первый из названных вариантов предлагается по наиболее привлекательной цене. Однако для дома чаще выбирают хромированные, стеклянные и хрустальные исполнения.

Встраиваемые модели для подвесных потолков оснащены системой крепления, которая называется “пружины”, что позволяет без лишних затруднений устанавливать и при необходимости извлекать точечные осветительные приборы из подвесной конструкции.

Разметка потолка

Вне зависимости от того, подбираются светильники для натяжных или подвесных потолков из гипсокартона, необходимо разметить бетонное перекрытие под установку профилей, а также источников света.

Таблица рассчета освещения в помещении

Делается это заранее по двум причинам: чтобы направляющие и несущие элементы конструкции не перекрыли участок, где будет располагаться источник света; с целью предусмотреть разводку проводов сети питания 220 вольт, которая скрывается за поверхностью натяжных и гипсокартонных потолков.

Сечение кабеля должно находиться в пределах от 0,75 до 1,5 мм, а крепиться проводка будет к профильной конструкции. На участках, где планируется устанавливать встраиваемые или накладные светильники 220 вольт, оставляется запас провода примерно 15 см.

Монтаж

Встраиваемые осветительные элементы 220 вольт для подвесных конструкций устанавливаются после того, как в гипсокартоне были высверлены отверстия подходящего размера: чуть больше, чем диаметр внутренней части корпуса, немного меньше размера наружного выступающего кольца.

Очень удобно использовать коронку для дерева, она позволяет быстро получить нужные отверстия. Следующий шаг – подключение прибора к сети 220 вольт. Для этого достается петля кабеля, оставленная про запас и выполняется соединение питающего провода.

Все виды точечных встраиваемых светильников (тонкие, поворотные, стационарные и пр.) оснащены специальным креплением. С его помощью очень просто установить прибор в предварительно высверленное отверстие, нужно лишь удерживать зажимы, пока светильник не встанет на свое место. Если пружины отпустить, можно услышать щелчок, что означает надежное крепление источника света.

Таким образом, для натяжных потолков, а также конструкций из гипсокартона создана группа осветительных приборов, которые отличаются малым весом, легко монтируются. Если конструкцией предусмотрена светодиодная лампа, то светильник будет функционировать длительный отрезок времени, намного дольше, чем все существующие аналоги.

Перед монтажом таких приборов следует выполнить разметку на бетонном перекрытии, чтобы избежать наложения профилей гипсокартонной конструкции и участков расположения светильников. Проводка 220 вольт крепится к направляющим и несущим элементам каркаса подвесных потолков.

Встраиваемые точечные светильники в Москве

Все представленные в разделе «Встраиваемые точечные светильники» изделия выпускаются известными и отлично зарекомендовавшими себя высоким качеством своей продукции компаниями.

Вы всегда можете сделать заказ и оплатить его онлайн на официальном сайте Леруа Мерлен в России. Для жителей Московской области у нас не только низкие цены на товары категории “Встраиваемые точечные светильники”, но и быстрая доставка в такие города, как Москва, Балашиха, Подольск, Химки, Королёв, Мытищи, Люберцы, Красногорск, Электросталь, Коломна, Одинцово, Домодедово, Серпухов, Щёлково, Орехово-Зуево, Раменское, Долгопрудный, Пушкино, Реутов, Сергиев Посад, Воскресенск, Лобня, Ивантеевка, Дубна, Егорьевск, Чехов, Дмитров, Видное, Ступино, Павловский Посад, Наро-Фоминск, Фрязино, Лыткарино, Дзержинский, Солнечногорск, Истра и Жуковский.

Заключение

Точечные светильники являются наиболее инновационными и красочными изделиями, способными подчеркнуть детали интерьера или скрыть их. Их установка в гипсокартонное покрытие не содержит каких-либо тайн или секретов, но требует ответственного подхода к делу.

Вариант оформления потолка точечными светильникамиТочечные светильники в комбинированном потолкеТочечные светильники как дополнительная подсветка

Кроме того, проводку под осветительные приборы необходимо проложить еще до возведения каркасной конструкции. Сама установка миньонов в готовый потолок требует создания специальных отверстий, в которые вставляется корпус прибора. Фиксируется он при помощи пружинного механизма, закрепляющего осветительный прибор в гипсокартонном основании.
