Как установить дымоход из сэндвич труб

Монтаж сэндвич труб: основные моменты

Все работы по установке сэндвич дымоходов начинаются с разметки и выпиливания всех нужных технологических отверстий. Здесь подразумевается потолок или стена, а также — сама крыша. При этом следует учитывать, что расстояние от трубы до незащищённых деревянных конструкций не должно быть меньше 40-45 см. В целях пожарной безопасности пусть оно будет больше, чем меньше. В противном случае, применение защитных экранов, обязательно!

Варианты сэндвич труб для бани

Монтаж «конструктора-дымохода» начинают вести снизу вверх. Первым делом на печь устанавливается одноконтурная труба. За счёт отсутствия утеплителя, значительно повышается теплоотдача. Например, одноконтурная сэндвич труба для бани может комплектоваться навесным баком для воды. Возможно применение цилиндрообразной металлической сетки для камней, что очень повышает КПД печки. Применение специальных экономайзеров-конвекторов на первом сегменте дымохода также усиливает коэффициент отдачи тепла.

На установленную «одноконтурную гильзу», монтируется так называемый стартовый адаптер. Он нужен для того, чтобы надёжно и красиво соединить одностенчатую трубу с сэндвичем. Затем монтируется шибер для регулировки уровня тяги или сразу одевается двухконтурный дымоход.

Способы монтажа труб сэндвич

Следует уточнить такой нюанс: сборку сэндвич труб можно проводить двумя способами («по дыму» и «по конденсату»). «По дыму» — это когда верхняя труба насаживается на нижнюю. Дым при этом не встречает ни какого препятствия. «По конденсату» — всё наоборот: верхний сегмент вставляется в нижний. Для оптимального результата внутренние гильзы труб одеваем «по дыму», а наружные – «по конденсату». Для лучшего эффекта герметизации целесообразно пользоваться специальным термостойким герметиком и обжимными хомутами.

Рассчитать высоту дымохода до потолка следует таким образом, чтобы исключить стык сегментов в районе перекрытия. Это увеличит степень пожарной безопасности. А вот теперь самый главный момент. Многие считают сэндвич дымоходы абсолютным эталоном безопасности и в потолочном проходе не устанавливают проходной короб, полагаясь только на теплоизоляцию самих труб.

Результат часто бывает очень плачевный. Проходной потолочный короб применять обязательно. Он предохранит деревянные конструкции от нагрева и возгорания. Его можно засыпать керамзитом, , но только не песком. Возможно в роли теплоизолятора использовать туже минеральную вату.

Проводя дымоход через крышу, разумно применить такой элемент, как флеш-мастер. Это специальный уплотнитель кровельных проходов, который в простонародье называется «флэшкой». Элемент нужный и практичный, без него никак не обойтись. Здесь также применяется металлический элемент крышной разделки, который обеспечивает надёжное и устойчивое положение дымохода.

В зависимости от конструкции дымовой трубы, в нижней части иногда устанавливают «ревизию». Этот элемент сэндвич трубы обычно устанавливают на приставном дымоходе, который имеет горизонтальный участок. Здесь имеется небольшая дверца для очистки дымового канала. Очень удобный и нужный момент.

На верхней части дымохода устанавливают искрогасители, дифлекторы-зонтики. Цель: гасить искры и защищать трубу от попадания атмосферных осадков и мусора.

Монтируя сэндвич трубы для дымохода, следует исключить их прикосновения к различным коммуникациям (электропроводка, газопровод, водопроводные и канализационные трубы, вентиляционные каналы). Следуя руководствам производителя по сборке такого «конструктора», можно без проблем сделать монтаж дымохода из сэндвич труб своими руками. Это не составит большого труда, хотя «пошевелить мозгами» и поработать руками всё-таки придётся.

У кого есть свои советы и рекомендации – пожалуйста, комментируйте, не стесняйтесь. Полезный совет всегда нужен и никогда лишним не будет. Удачи во всём! И до скорых встреч!

Цитата мудрости: Кто не нуждается в чужом, но живёт независимо, тот всех богаче.

Внутренний дымоход через кровлю: преимущества

Дымоход, проведенный внутри помещения от отопительного прибора наверх – через перекрытия и кровлю, называется внутренним и имеет наибольшее распространение. Главное в этом вопросе – заранее планировать такую трассу дымоудаления, на самых начальных этапах строительства здания.

Плюсы внутреннего дымохода:

  • наиболее устойчивая и хорошая тяга
  • отсутствие внешних факторов, способных повредить конструкцию
  • утепленность дымохода и, соответственно, исключение возможности переохлаждения дыма и газов с последующим образованием конденсата
  • независимость от климатических и погодных условий
  • отсутствие нагрузки ветром
  • отсутствие теплопотерь
  • отсутствие нарушений целостности и изоляции внешних стен строения
  • более продолжительный срок службы
  • возможность экономии на крепежных элементах, так как можно использовать для крепления конструкции самого дома, а также использовать недорогие крепежи в силу отсутствия на них нагрузки внешними факторами
  • более простой монтаж и обслуживание

Минусы внутреннего дымохода:

  • нарушение герметичности кровли и необходимость разборки некоторых несущих конструкций в случаях, если дымоходная трасса не была заложена в изначальный план строительства дома
  • более высокий уровень пожароопасности из-за нахождения трубы внутри дома
  • необходимость изоляции всех участков примыкания трубы к стенам и в местах прохода трубы чрез перекрытия, потолок и кровлю
  • использование полезной жилой площади пространства
  • риск задымления помещения при повреждениях трубы

Внимание! При организации системы дымоотведения внутри дома важно уделить повышенное внимание изоляции всех поверхностей и мест прохода трубы. При нагревании трубы, окружающие ее участки, особенно сделанные из горючих материалов, могут начать тлеть или загореться. Настоятельно рекомендуется не экономить на качестве изоляционных материалов и выполнять их монтаж по всем установленным правилам

Также следует соблюдать безопасные расстояния между дымовой трубой и окружающими участками стен, перекрытий или кровли

Настоятельно рекомендуется не экономить на качестве изоляционных материалов и выполнять их монтаж по всем установленным правилам. Также следует соблюдать безопасные расстояния между дымовой трубой и окружающими участками стен, перекрытий или кровли

При нагревании трубы, окружающие ее участки, особенно сделанные из горючих материалов, могут начать тлеть или загореться. Настоятельно рекомендуется не экономить на качестве изоляционных материалов и выполнять их монтаж по всем установленным правилам. Также следует соблюдать безопасные расстояния между дымовой трубой и окружающими участками стен, перекрытий или кровли.

Строительные нормативы

Дымоходы проектируются и монтируются в соответствии с СП 60.13330.2012 «СНиП 41-01-2003. Отопление, вентиляция и кондиционирование воздуха».

Дымовые трубы должны соответствовать следующим требованиям:

  • Высота от устья до колосниковой решетки должна быть не менее 5 метров.
  • Внутренний канал не должен иметь суженных участков.
  • Высота над плоской кровлей – не менее 0, 5 м (лучше 1 м).
  • Высота оголовка при скатной кровле:
  1. При расстоянии менее 1,5 м от конька (парапета) – не ниже, чем на 0,5 м от конька.
  2. Если расстояние до конька от 1,5-3 м – не ниже уровня конька.
  3. Если расстояние до конька от более 3 м – высота не должна быть ниже линии, проведенной от конька под углом 10° к горизонтали (вниз от горизонтали).
  4. При расчетах следует учитывать не только высоту ближайшего к дымоходу конька, но и высоту самого высокого конька здания (или самой высокой части здания).

Трубы могут иметь наклонные участки под углом не менее 30° к вертикали, величиной сдвига трубы не более 1 м по горизонтали. Площадь сечения наклонных участков не должна быть меньше площади сечения горизонтальных участков.

Требования пожаробезопасности к дымоходам

Расстояние между наружной поверхностью кирпичных или любых других дымоходов (с утеплением) и конструкциями стен, перекрытий кровли должны составлять не менее 130 мм. Расстояние от конструкций до деревянной стены должно составлять не менее 260 мм.

Если дымовая труба в районе свеса кровли проходит близко от стропил, обрешетки и других горючих материалов, место прохода должно быть изолировано негорючими материалами.

Дымоход твердотопливных, дровяных и торфяных отопительных приборов в обязательном порядке должен иметь сетчатый искрогаситель с ячейкой размером не более 5×5 мм, если кровля имеет покрытие из горючих материалов (битумной черепицы, рубероида, ондулина) или на нее попадают листья. При монтаже дымохода в деревянном доме обязательно следует устанавливать искрогаситель.

Сила тяги и высота

Высота борова – основной параметр, определяющий силу тяги.

Другие факторы, влияющие на силу тяги:

  • Достаточное утепление трубопровода.
  • Гладкость стенок дымоходного канала.
  • Толщина слоя сажи на стенках.
  • Наличие оголовка или дефлектора (не мешающего свободному выходу дыма).
  • Подвод воздуха к топке.
  • Перекрытие канала задвижками, намерзшим на устье конденсатом или льдом.
  • Правильно подобранная величина внутреннего сечения.

Как выбрать диаметр

Диаметр внутреннего канала дымохода обязательно должен совпадать с диаметром выходного патрубка котла (информация из паспорта теплогенератора).

В СП 7.13130.2013 «Отопление, вентиляция и кондиционирование. Требования пожарной безопасности» приводятся размеры сечения внутреннего канала в зависимости от мощности теплогенератора:

  • До 3,6 кВт – 140×140 мм (диам. не менее 158 мм).
  • 3,5-5,2кВт – 140×200 мм (диам. не менее 189 мм).
  • 5,2-7,0 кВт – 140×270 мм (диам. не менее 219 мм).

Проход дымохода в бане через кровлю

  1. Убедитесь, что расстояние от трубы до стены перекрытия — не менее 130 мм.
  2. Из стального листа вырежьте подкрышный лист. Он представляет собой лист с внутренним отверстием, равным диаметру трубы, и размерами, большими проема в перекрытии.
  3. Оденьте подкрышный лист на трубу.
  4. Проденьте один конец трубы в проем кровли со стороны чердака, другой конец установите в нижнюю трубу.
  5. Со стороны крыши установите на трубу свинцовую основу (угловую крышную разделку), опустите ее на крышу. Постучите по основе молотком и подгоните к поверхности круши.

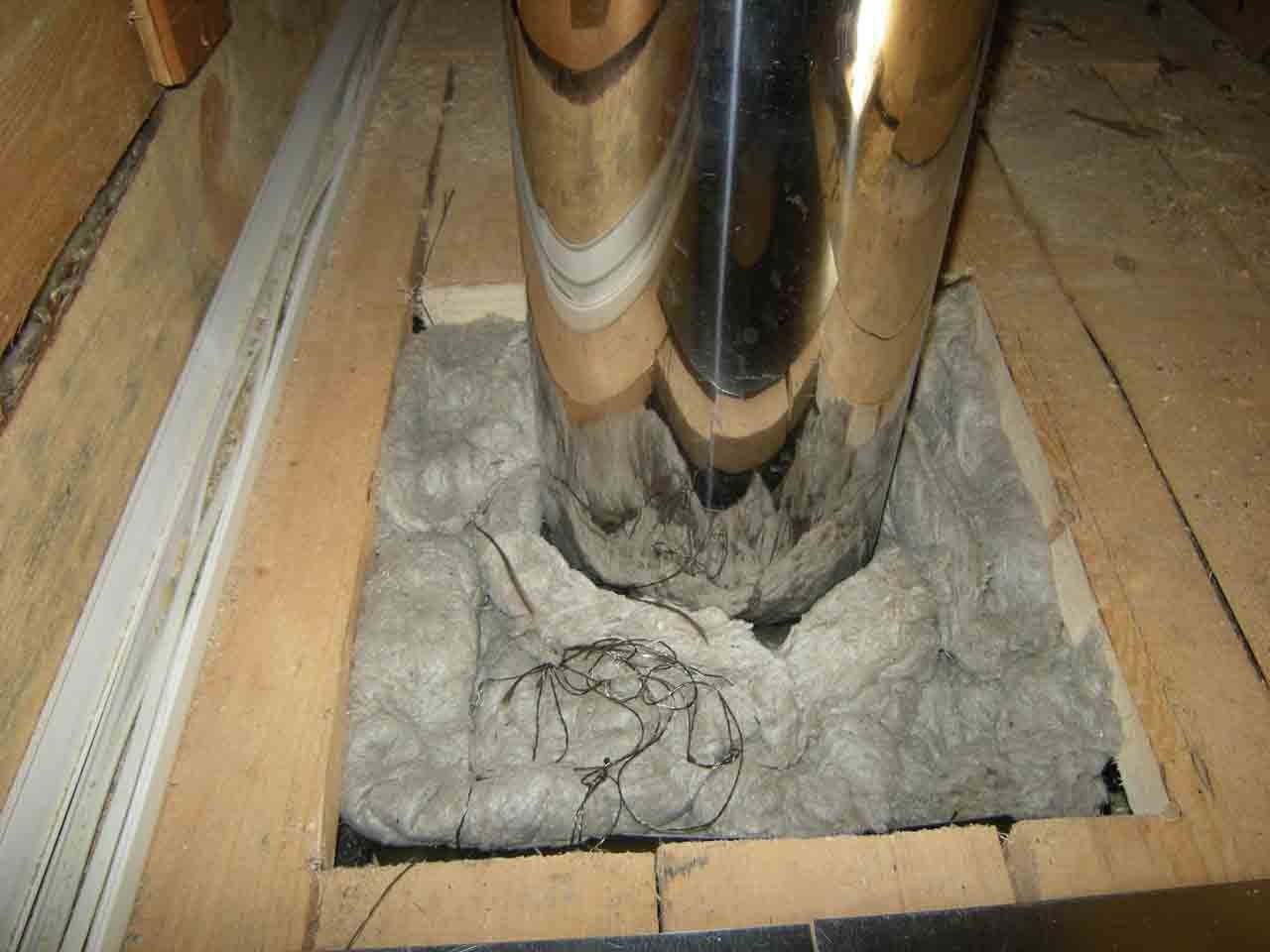

  6. Со стороны чердака заполните щели между трубой и перекрытием базальтовым картоном и базальтовой ватой.
  7. Поднимите подкрышный лист до упора вверх и закрепите саморезами по дереву.
  8. Чтобы обеспечить герметизацию соединения, покройте место стыка кровельным битумным герметиком на резиновой основе.

Как вывести трубу через крышу

В капитальных зданиях из кирпича или газобетона с плитами перекрытия принято продумывать устройство дымовых труб заблаговременно, еще на стадии проектирования. Когда все рассчитано правильно, то проблем никаких не возникает, дымоход располагается прямо в несущей кирпичной стене совместно с каналами для вентиляции.

Пересечение перекрытия внутри дома выполняется одновременно с его строительством, как и вывод трубы на кровлю.В зданиях из негорючих материалов противопожарные требования выполняются автоматически, поскольку высокая температура отходящих газов ничем не угрожает конструкциям из кирпича или газобетона.

Есть только 2 предостережения:

  • при использовании горючего утеплителя на чердаке надо проследить за тем, чтобы расстояние между ним и каналом внутри дымохода составляло не менее 38 см. Перекрытие около трубы надо просто утеплить негорючим базальтовым волокном;
  • расстояние от стенки кирпичной трубы до ближайшей деревянной конструкции (стропила, обрешетка) должно быть не менее 130 мм.

Вывод кирпичной трубы дымохода на крышу заключается в плотной подгонке к ней кровельного покрытия с последующей герметизацией стыков. Узел сопряжения с шифером можно выполнять по старинке – с помощью полос рубероида и горячего битума либо мастики. Способ не годится, когда применены новые кровельные материалы – профнастил либо металлочерепица. Здесь нужно изготовить детали фартука из металла того же цвета, а потом закрепить их к дымовой трубе саморезами на дюбелях, промазав изнутри водостойким герметиком.

Теперь о том, как сделать узел прохода кровли дымоходом из металла. В этой ситуации правильным решением будет установка сэндвич трубы с несгораемым утеплителем внутри. Надо понимать, что согласно противопожарным правилам между одностенным стальным каналом и ближайшей кровельной деталью из дерева придется выдержать расстояние 500 мм. При монтаже сэндвича деревянная конструкция уже считается защищенной от огня, а потому интервал сокращается до 380 мм.

Поскольку металлическая труба дымохода – круглая, то произвести наружную герметизацию затруднительно без такой детали, как мастер-флэш. Он просто натягивается на трубу сверху и фиксируется своей «подошвой» к кровельному покрытию.

В исключительных случаях, когда температура металлической поверхности превышает 100 °С, вместо силиконового мастер-флэша устанавливается специальный круглый фартук из оцинкованной стали. Подобная ситуация не редкость на выходе газохода из бани, где температура продуктов горения достигает 600 °С. Также мастер-флэш не подойдет для мягкой кровли из битумной черепицы или рубероида, тут более уместны стальные детали.

Возможные ошибки при монтаже и как их избежать

Наличие ошибок во время монтажа дымохода может привести к возгоранию потолка, кровли или стены

Важно соблюдать минимальные расстояния между воспламеняющимися предметами и дымоходом

Ошибки и меры устранения:

  • Распространенная ошибка — экономия места. Сэндвич-трубы до тех пор, пока они находятся в исправном состоянии, не должны нагреваться. Но со временем возможно прохождение теплого воздуха через слой термоизоляции. В этом случае находящиеся рядом воспламеняющиеся материалы могут загореться. Наличие достаточного пространства между дымоходом и стройматериалами исключает такую возможность.
  • Еще одна ошибка — пренебрежение герметичностью сопоставляемых деталей. Все стыки между составляющими частями дымохода рекомендовано покрывать слоем герметика, иначе возможно прохождение продуктов горения из дымохода в окружающую среду. Стыки между трубами дополнительно можно затянуть специальными хомутами.
  • Третья распространенная ошибка — сопоставление труб только по типу “по дыму” или “по-конденсату”. Сопоставление “по дыму” означает, что раструб вышележащей трубы надевается на нижележащую трубу. В этом случае в получившемся между трубами кармане не будет накапливаться дым, но туда может стекать конденсат. Сопоставление “по конденсату” означает, что раструб нижележащей трубы надевается на вышележащую. В получившейся карман конденсат стекать не сможет, но там будет накапливаться дым. В первом случае в дымоходе будет много конденсата, во втором — сажи. Для того, чтобы взять преимущества от обоих вариантов в сэндвич-трубе, достаточно внутренние цилиндры сопоставить “по конденсату”, а наружные “по дыму”. Сопоставление обоих цилиндров одинаковым способом может привести к быстрому засорению дымохода.
  • Грубая ошибка — использование общестроительной изоляции вместо термоизоляции. В строительстве используется много изолирующих материалов, но при обустройстве дымохода необходимо выбирать материалы с наилучшей теплоизоляцией. Таким материалом является минеральная вата. При устройстве внешней изоляции допускается использование базальтовой ваты, но если труба значительно прогревается снаружи, уже через несколько часов базальтовая вата начнет нагреваться.

Статья по теме: Стропильная система полувальмовой крыши схема

Комплектующие дымоходной сэндвич-системы

Диаметр трубопровода зависит от мощности и типа печей. Трубопроводы несут основную нагрузку во внутренней части печи. Внутренний диаметр печи у3казывается в основных характеристиках печей или котлов. Затем, исходя из этих данных, подбирается наружный диаметр труб. 150 мм внутренний диаметр. В этом случае наружное сечение будет равно 210 мм.

Трубы из нержавеющей стали используются для обустройства дымоходов газовых котлов и печей, работающих на твердом топливе. Минимальный диаметр сэндвич деталей – 120 мм, максимальный до 200 мм. Для соединения прямых участков и поворотов используется несколько видов фитингов:

  1. отводы – для обеспечения поворотов под определенным углом;
  2. тройники – подсоединение к дымоходу отдельного участка вентиляции или другого нагревательного прибора;
  3. отрезок трубы с ревизией – чистка стенок от сажи и загрязнений;
  4. переходники – для соединения трубопроводов разных диаметров;
  5. шиберные задвижки или каглы – регулируют уровень тяги в топке;
  6. для предохранения от осадков и порывов ветра предусмотрена установка защитных устройств – флюгера «Термо», конусов или простых грибков.

Функциональность и особенности конструкции

Итак, как же вывести дымоход через стену, какие особенности нужно знать и на что обращать внимание в первую очередь? Учитывайте не только проход через стену, но и выход дымохода наверх. То есть оптимальная высота для любого типа конструкции дымохода должна соответствовать 5 — 10 метрам

Использование канала меньшего размера в стопроцентной гарантии дает плохую тягу, и соответственно проблемы с дымоотделением. Кстати, слишком завышать высоту канала то же не рекомендуется, выше 10 метров уже будет сопровождаться избыточным горением и высоким потреблением топлива.

Учитывая, что со временем использования, вам обязательно понадобиться чистить канал от сажи, то зачастую выбирают именно круглые трубы из керамзита или металла

Да и монтаж такого рода конструкций намного легче, тем более, если брать во внимание современные предложения, как двух канальная или двухслойная труба. Представляющая уже готовую конструкцию, не требующую утепления и дополнительной герметизации

Такой тип конструкции доказал свою практичность и оптимальность, в ней не образовывается конденсат и негативные отложения. К тому же внешние стенки не нагреваются до запредельной температуры, поэтому выдерживается достаточно серьезная противопожарная обстановка.

Назначение и параметры нержавеющих дымоходов

Выпускаемые сегодня металлические дымоходы изготавливаются из нержавеющей стали, различных сплавов и материалов и могут отличаться формой. Обычно это прямые или телескопические конструкции из нержавеющих сэндвич-труб или гофрированные гибкие дымоходы. Одним из важных моментов в процессе монтажа является качество сборки. Как следствие, улучшается тяга, топливо сгорает полностью, повышается производительность котла. В атмосферу выделяется меньше вредных веществ в виде дыма и сажи, летучих кислотных соединений и смол. А газообразные продукты горения, угарный газ, аммиак и прочие соединения полностью выводятся наружу.

Также монтаж дымохода должен выполняться с соблюдением техники безопасности и основных законодательных норм. По этим требованиям сечение дымохода должно соответствовать мощности котла, а его высота – превышать 5 м. При этом, чтобы не было завихрений, и не образовывалась обратная тяга, верхний элемент должен располагаться выше крыши. На самом дымоотводе количество поворотов, ломаных отрезков должно быть минимальным

Для удобства очистки и обслуживания дымоотвода важно обеспечить свободный доступ, а для отвода конденсата – отдельную сливную трубу

Производители сборных конструкций дымоотводов учитывают эти требования, поэтому у всех выпускаемых изделий:

  • округлая форма с гладкой поверхностью, что содействует стабильной тяге;
  • минимальное образование конденсата;
  • высокие характеристики термостойкости, герметичности соединений;
  • высокая пожаростойкость и безопасность;
  • простая сборка и обслуживание.

Дымоотводы гибкого типа значительно облегчают проведение монтажных работ отопительной системы, особенно если нет возможности проложить систему дымоотведения по прямой. Гофра прекрасно выдерживает высокие температуры, хорошо противостоит температурным перепадам, а ее быстрый прогрев обеспечивает стабильную тягу.

При изготовлении труб и остальных элементов используются стали с низким содержанием хрома, оцинкованное листовое железо. Поэтому сэндвичные трубы имеют отличные антикоррозийные характеристики и прекрасно противостоят агрессивному воздействию кислотных соединений, производных процесса горения.

Используется несколько видов стали с марками:

  • 304 – лучшее решение для менее агрессивных сред;
  • 310 – самые термостойкие, долговечные, прочные, поэтому подходят для мощного отопительного оборудования;
  • 316 – хорошо противостоят воздействию кислотных соединений;
  • 321 – обладают повышенной термостойкостью, до 850°;
  • 409 – для каминов, печей, твердотопливных котлов;
  • 430 – для низкоагрессивной среды.

При производстве многослойных сэндвич-труб их внутренняя сторона обычно изготавливается из жаропрочной стали с высокими эксплуатационными характеристиками. Сталь с наружной стороны имеет более скромные показатели.

При сборке дымоотводящей системы потребуются следующие элементы:

  1. Сэндвич-труба. Это основной элемент любого дымоотвода. Соединение трубы, как и остальных элементов, осуществляется по типу раструба. Для большей надежности в местах соединения можно установить хомуты.
  2. Отвод под углом 45°. Используется для соединения двух труб и изменения наклона дымоотвода на стыке горизонтальных и вертикальных фрагментов.
  3. Универсальный отвод под углом 90°. Еще один поворотный элемент, используемый для изменения конфигурации дымоотвода.
  4. Тройники. Служат для отвода дымовых газов и отсечения конденсата.
  5. Отвод конденсата. Устанавливается внизу на вертикальной части дымоотвода.
  6. Ревизия. Обычно устанавливается под тройник. Наличие лючка позволяет использовать ее для очистки дымоотвода от сажи.

Основные этапы монтажа сэндвич-дымохода

Как установить дымоход быстро? Ответ простой: приобрести сэндвич-трубу. Этот материал является идеальным решением для частного дома, особенно если большого опыта в строительстве нет. Для монтажа данного материала даже не потребуется помощник, все этапы можно выполнить самостоятельно.

Соединяем все элементы конструкции

Сэндвич-труба имеет одну конструктивную особенность – ребристое покрытие с обеих сторон. Такое устройство позволяет соединять элементы между собой, просто вставляя разные части одна в другую. Для отвода конденсата, который будет возникать в процессе работы, следует установить дополнительные тройники.

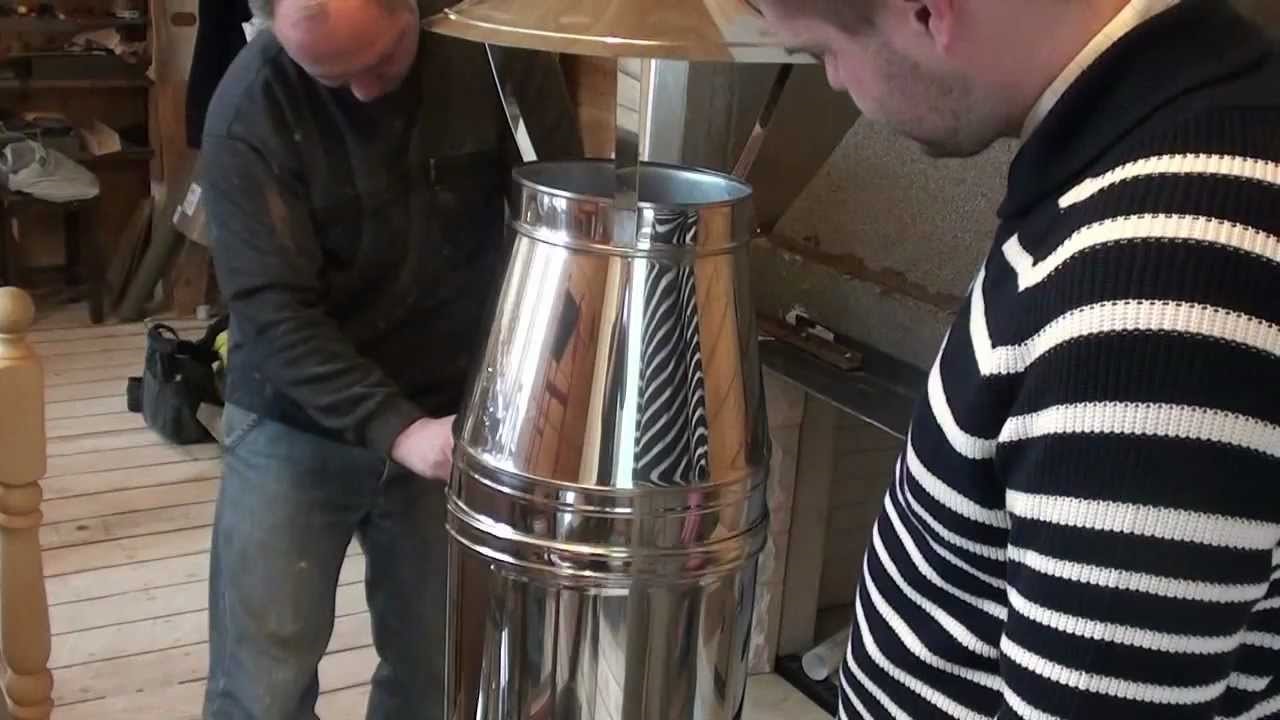

Последовательное соединение дымоходной трубы

Все стыки необходимо качественно и надёжно стянуть стальными хомутами. Чтобы соединить стартовую часть с котлом, камином или другим нагревательным прибором, следует приобрести соответствующий переходник с двумя разными диаметрами.

Для соединения внутренних изделий применяют простой метод. Достают одну внутреннюю трубу на расстояние 10 см, соединяют со второй (используя стальной хомут меньшего диаметра) и проталкивают внутрь внешней трубы. Для большей герметичности недостаточно применять только хомуты, также потребуется специальный герметик, рассчитанный на работу при высоких температурах.

Обезопасим перекрытия

При монтаже дымохода из сэндвич-труб, или другого материала, через стену, следует учитывать правила пожарной безопасности. Если это бетон или кирпич, то достаточно будет место стыка просто обработать герметиком. Куда сложнее в деревянных домах, где соприкосновение дымохода с деревянной стеной приведёт к пожару.

Заделывание места прохода трубы

Как обезопасить место соединения системы отвода с перекрытием:

  • Использовать оцинкованный лист, который следует закрепить на перекрытии. В середине листа прорезают отверстие, а в него вставляют дымоход. Оцинкованный лист не нагревается полностью и не передаёт чрезмерное тепло деревянной поверхности.
  • Расстояние от трубы до ближайшей деревянной поверхности обработать с помощью утеплителя. Практически все современные утеплители жаростойкие — при больших температурах не возгораются.

Вместо оцинкованного листа, многие строители используют асбестовый материал. Он также обладает повышенной стойкостью к воздействию высоких температур.

Выводим трубу на крышу

Монтаж дымохода из сэндвич-труб и прокладка его через крышу является наиболее кропотливым участком работы. Здесь потребуется не только приложить физическую силу, но также всё точно и правильно рассчитать.

Защитная конструкция для дымоходной трубы

Порядок вывода дымохода на крышу:

  1. Сделать отверстие в кровле. Чтобы оно получилось аккуратным, место заранее следует наметить с помощью строительного маркера. Спешить не надо, потому что кривое отверстие не добавит эстетики всей конструкции. Вырезать кровлю удобнее всего с внутренней её части.
  2. Изнутри устанавливается подкрышный лист, надёжно закрепляется, а снаружи – крышная разделка.
  3. Осталось только вывести наружную часть сквозь отверстие и надёжно обработать края герметиком.

Теперь можно ещё раз проверить качестве конструкции, и как окончательный этап – снять всю защитную плёнку. Можно смело растапливать котёл или камин и смотреть все стыки и отверстия, обработанные герметиком.

Монтаж дымохода, выполненного из сэндвич-труб через крышу

После вывода сэндвич дымохода на чердак необходимо позаботиться о том, чтобы поблизости не было горючих материалов. Внешний вид трубы на чердаке в большинстве случаев не так важен, поэтому организация дополнительных элементов декора производится по желанию.

Рассмотрим последовательность действий по установке трубы сэндвич через крышу:

Вначале в кровельном пироге выполняется отверстие необходимого диаметра. Изоляционные плёнки, которые входят в состав кровельного пирога, рекомендуется разрезать крест-накрест. После чего получается 4 треугольника, которые нужно завернуть и закрепить любым удобным способом (например, степлером).

  • На втором этапе устанавливаем минерит по краям отверстия.
  • После настила материала крыши на трубу монтируется специальное приспособление — мастер-флеш. Это устройство представляет собой силиконовый рукав, функция которого заключается в гидроизоляции отверстий между трубой и кровлей. Данное устройство можно регулировать под форму кровли. Это наиболее оптимальное решение того, как закреплять сэндвич трубы на крыше.
  • Стык между резиновым уплотнителем и сэндвич дымоотводом необходимо обработать термоустойчивым герметизирующим составом. Все остальные стыки также обрабатываются посредством герметика.
  • На конец трубы монтируется гриб, для защиты канала от попадания атмосферных осадков и мусора.

Как правильно установить сэндвич трубы в бане? Монтаж сэндвич дымоотвода в бане выполняется практически таким же образом, как и в частном доме

Однако есть и свои нюансы, на которые стоит обратить внимание:

  • дистанция от внешнего контура трубы до деревянного потолка (или крыши) должна составлять не менее 13 см;
  • канал, расположенный в горизонтальной плоскости, и идущий от отвода котла должен иметь протяжённость не более 1 м;
  • поверх сэндвич трубы, выведенной на крышу, необходимо надеть свинцовую основу, которое необходимо для закрепления дымохода и его подгона;

Помните, что со стороны чердака отверстие вместе с протянутой через него трубой необходимо закрыть с использованием базальтового картона и ваты. После чего теплоизолятор закрывается подкрышным листом.

Устройство сэндвич труб, их размеры и диаметры

Монтаж дымохода из сэндвич труб

Из самого названия понятно, что «модные» дымоходы состоят из нескольких слоёв, подобно сэндвич-пирогу. Здесь есть внутренний диаметр трубы и внешний. Между ними располагается минеральное волокно. Как правило, это базальтовая вата или другой негорючий минеральный утеплитель.

Внешние и внутренние гильзы труб изготавливаются из нержавеющей или оцинкованной стали. Толщина металла при этом может быть 0,5 или 1 мм. Это, безусловно, влияет на цену трубы и её долговечность. Нержавейка по всем своим характеристикам значительно превосходит оцинковку, так что, выводы делайте сами.

В последнее время стали пользоваться популярностью эмалированные сэндвич дымоходы. Специальная эмаль не только придаёт определённый эстетичный вид, но и прекрасно защищает металл от высокой температуры, конденсата и сажи.

Современные дизайнерские решения могут быть весьма эксклюзивными. Сегодня мы отходим от тех стереотипов, которые были на протяжении веков. Расположить и вывести дымоход сейчас можно практически как угодно: вертикально, горизонтально, под уклоном.

Для удобства монтажа подобных систем, в комплект к сэндвич трубам могут входить следующие комплектующие: зонты-оголовники, опорные консоли, стеновые крепления, различные хомуты, кольца и стяжки, углы и повороты, шиберы (задвижки) и тройники, потолочные и кровельные разделки, стартовые адаптеры и заглушки. Перечислять можно долго, одним словом – это «конструктор для взрослых»…

В зависимости от мощности установленного котла или печи, размеры сэндвич труб бывают разными. Здесь можно выделить следующие стандартные диаметры внутренних и внешних труб соответственно: 110/200, 115/200, 120/200, 130/200, 140/220, 150/220, 160/230, 180/250, 200/280, 250/310, 300/380. Все размеры, естественно в миллиметрах. Обычная длина одного элемента трубы – 1 метр.

Требования и нормы

Основное правило пожарной безопасности во время установки ППУ: дымовой канал, проходящий вблизи строительных конструкций из горючих материалов не должен нагревать их выше 50°C. Более подробно прочитать условия можно в СНиП 41-01-2003.

Эти нормативы невозможно выполнить, если вы используете прямое прохождение трубы через перекрытия без применения защитных конструкций. Поэтому в обязательном порядке нужен проходной потолочный узел для дымохода, обеспечивающий качественную изоляцию.

Даже если ваша труба не соприкасается с деревянными перекрытиями, температуры внешнего контура трубы достаточно, чтобы началось обугливание и постепенное тление, поэтому все участки прохода заделываются изоляцией класса НГ. При приобретении заводской продукции рекомендуется тщательно изучить инструкцию и соответствовать ей при монтаже защитного узла.

Как строится разделка

Потолочная разделка для сэндвич трубы представляет собой короб для прохождения дымохода через потолок или прочее препятствие

Чтобы обезопасить прилегающие материалы от возгорания, важно придерживаться следующих правил:

  • она должна быть не меньше 50 см в ширину;
  • при широком слое штукатурки между дымоотводом и опасными компонентами, участок можно сократить до 35 см.
  • ее высота должна быть больше толщины материала не менее чем на 7 см.

Размер отступки

Представляет собой расстояние от наружной поверхности печи или дымового канала и защищенной или незащищенной от возгорания стеной или перегородкой из горючих или трудногорючих материалов.

Составляет от 20 до 50 см. Более толстые стенки в меньшей степени нагревают окружающие предметы, поэтому величину отступа можно сократить. Наиболее правильными с точки зрения пожаробезопасности материалами являются:

  • кирпич;
  • лист нержавейки с базальтовым картоном;
  • плиты фламма или минерит.

Обратите внимание, что в момент защиты стены негорючими материалами необходимо оставлять зазор 7-10мм между стеной и обшивкой

Поделитесь в социальных сетях:FacebookXВКонтакте
Напишите комментарий
