Подготовительные работы
На этом этапе стоит определиться с размещением лестницы, материалами и формой.
Для расчёта ступеней понадобятся параметры помещения, в котором будет располагаться лестница, а именно – его высота и проекция лестницы на пол нижнего этажа, параметры проёма.
Схема Г-образной лестницы
Определяемся с шириной лестницы. Её лучше всего делать не менее 90 сантиметров. Для расчёта количества ступеней необходимо определиться с параметром их высоты. Наиболее комфортной величиной станет ступень с подступенком, равным 20-25 сантиметрам, при ширине проступи 30-40 сантиметров. Можно выбрать параметры ступеней, пользуясь приведёнными цифрами, или попробовать воспользоваться специальными формулами:
- формула удобства: e — j = 12 см;
- формула безопасности: e + j = 46 см.
- формула шага: 2 j + e = 62 (60-64) см;
Где e – размер проступи, а j – размер подступенка.
Чертёж Г-образной лестницы
При проектировании лестницы, имеющей забежные ступени, необходимо учитывать, что проступь в самой узкой части должна быть не менее 10 сантиметров, а размер в середине – одинаковым у всех ступеней на этой площадки и не менее 20 сантиметров.
Если края проступи выступают за несущую конструкцию лестницы, то эта величина должна быть не более четырёх сантиметров.
Изготовление и сборка своими руками
Собрав все необходимые инструменты и материалы, можно приступать к собственноручному изготовлению и сбору модульной конструкции. Сборка отдельных частей и монтаж лестницы зависят от выбранного типа установки. Проще всего собрать лестницу «модуль в модуль». Она имеет фиксированный шаг ступенек. Также возможна лёгкая кривизна, не подлежащая устранению. Основное преимущество конструкции — её легко изготовить самостоятельно.
Основным элементом такой модульной лестницы является цельносварной модуль. В его основе — две толстостенные трубы с тщательно подобранными диаметрами. Меньшая профтруба должна входить в большую, не оставляя зазоров.
Рабочий процесс по изготовлению и установке каркаса модульной конструкции происходит поэтапно:
- Трубы нарезаются в соответствии с заранее определёнными размерами.
- Труба, имеющая больший диаметр, разрезается болгаркой по продольному шву. Также разрезается вдоль прямоугольная профильная труба.
- Части прямоугольной профтрубы привариваются к круглой по обе стороны разреза, после чего стягиваются болтами. Благодаря этому обеспечивается жёсткость конструкции.
- В толстую трубу вставляется, затягивается с помощью болтов и приваривается отрезок тонкой.
- Подобным образом оформляются остальные модули, за исключением стартового и финишного. К ним привариваются дополнительные металлические площадки под анкеры, с помощью которых они могут крепиться к перекрытиям или стене.
Дальнейшая работа по установке модульной лестницы происходит по шагам:
- Для лучшего скольжения внутренние части модулей промазываются маслом, смазкой «WD 40» или аналогичной.
Модули вставляются друг в друга. Первым ставится нижний. Во избежание повреждения пола, под модуль подстилается гофрокартон либо фанера.
Собранные модули выставляются в виде «колонны». Верхний крепится к основе таким образом, чтобы верхняя ступенька находилась на высоте пола второго этажа, куда и ведёт лестница. Предварительно модуль выставляется по уровню.
- Далее раздвигается каркас. Чтобы не повредить напольное покрытие, нижний модуль двигается вместе с подложенной фанерой. В процессе конструкции придаются запланированные конфигурация и форма.
- Устанавливаются вертикальные стойки. Желательно установить их в фундамент. Для этого делается замес в пропорции 2 доли песка и 1 цемента, оборудуются ямки, туда устанавливаются опоры и заливаются раствором. Если такой возможности нет, к стойке приваривается пластина и крепится к полу несколькими анкерами.
- После того как раствор подсохнет, лестница крепится к вертикальным стойкам с помощью болтов. Если для стоек использовалось анкерное крепление, можно приступать к работе немедленно.
В последнюю очередь к полу прикручивается нижний модуль. Если конструкция ставится на бетонный пол, в качестве крепёжных элементов используются обычные анкеры. Если на деревянный – «глухари», имеющие резьбу, аналогичную шурупной, и шестигранную или четырехгранную головку.
- К установленным модулям прикручиваются фланцы, на которые будут крепиться ступени. Предварительно всё выставляется по уровню.
- На фланцы укладываются доски ступеней. На них размечаются метки под крепления.
- Намеченные отверстия сверлятся на нужную глубину. Сверление — обязательная процедура, иначе в процессе закручивания саморезов возникает риск растрескивания.
Ступени прикручиваются к фланцам. Для этого можно использовать «глухари» или другие подходящие крепёжные элементы.
- Оставшиеся в модулях отверстия затыкаются заглушками (необязательно). Все соединения тщательно проверяются, при необходимости, болты или саморезы докручиваются. Каркас готов.
Монтаж заводских балясин диаметром 24–25 мм происходит следующим образом:
- На расстоянии 3–5 сантиметров от края площадки размечается и сверлится отверстие. Для этого используется фреза «перо», диаметр — 25 мм.
В полученное отверстие вставляется балясина и выставляется по уровню.
- На ступени, идущей ниже, отмечается центр балясины и сверлится отверстие для болта крепления. Диаметр — 6 мм.
- В отверстия вставляется балясина, при наличии — устанавливаются декоративные консоли.
- Балясина затягивается болтом через ступеньку.
Подобные операции необходимо повторить со всеми имеющимися балясинами.
Поручни устанавливаются и прикручиваются к верхним больцам с помощью саморезов. На заводских моделях для этого есть специальные пазы, по размерам совпадающие с больцами.
Расчёт Г-образной лестницы с забежными ступенями
Чтобы правильно рассчитать сужающиеся ступени, необходимо сделать чертёж плана. На нём размечаем линию, которая будет делить промежуточную площадку по диагонали. Назовем её АС. Причём точка А должна располагаться в центре радиуса округления. Существует два варианта расположения ступеней на площадке: чётное и нечётное их количество. Это повлияет на то, какие части ступеней находятся на центральной линии радиуса поворота. Так, прямая АС может делить ступень пополам или располагаться на смежной стороне двух ступеней. При разметке количества забежных ступеней стоит следить за тем, чтобы средняя её часть соответствовала комфортной ширине проступи, назовем её b. Чтобы понять, сколько забежных ступеней будет иметь наша лестница, край ступени 4 продлеваем таким образом, чтобы получить линию ЕВ, причём точку В ставим в месте пересечения этой линии с линией АС. Далее продлеваем линию АС на произвольное расстояние и ставим точку D. Получившийся отрезок делим на части, число которых соответствует требуемому количеству ступеней. Разделение должно происходить таким образом, чтобы оно отвечало требованиям: отрезок А2 равен двум частям, отрезок 23 – трём, а отрезок 34 – четырём. За одну часть принимают отрезок, имеющий произвольную длину, который будет равен одной условной единице.
Расчёт Г-образной лестницы с забежными ступенями
После этого необходимо соединить точку 4 с точкой В. От точек 2 и 3 проводим линию, пересекая АВ. Их необходимо провести параллельно линии 4В. Точки, полученные на участке АВ, соединяют на линии АС с точками 3 и 2. Получившиеся линии помогут определиться с количеством и формой ступеней.
Расчёт при условии, что линия АС делит ступень пополам, выполняют аналогичным образом.

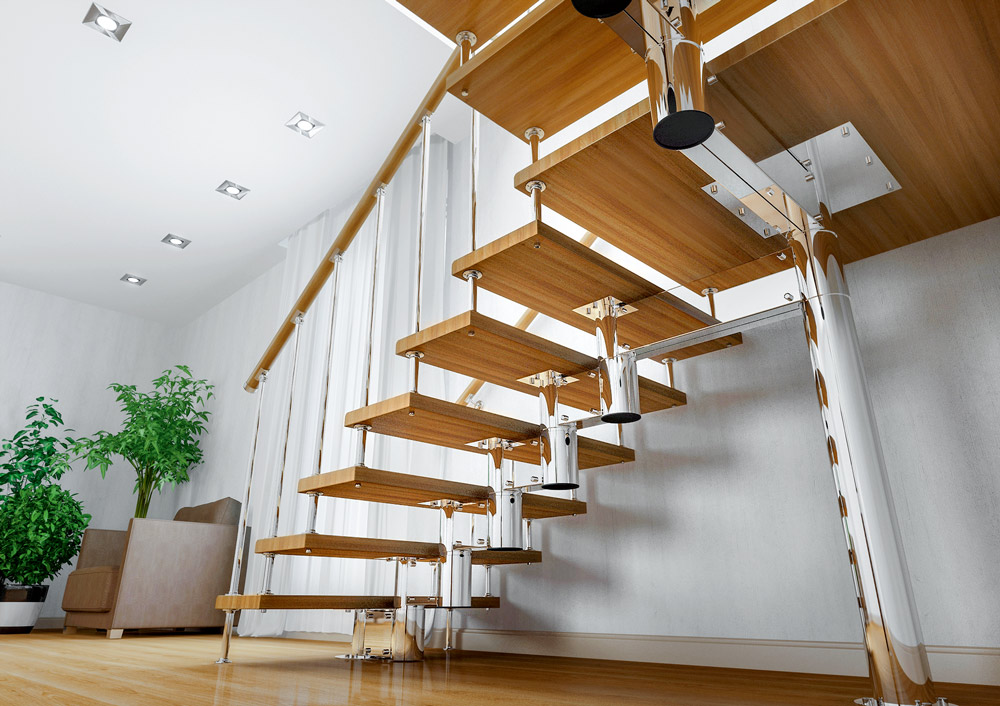

Изготовление самодельной модульной лестницы
Сборка лестницы
Подготовительный этап
На подготовительном этапе вам предстоит выполнить ряд расчетов и подготовить необходимые чертежи.
Первый шаг. Создайте чертеж комнаты, в которой планируется размещение модульной лестницы. Удобнее всего делать подобные чертежи в масштабе на миллиметровке либо в специальной программе.
Второй шаг. Измерьте высоту комнаты. Изобразите разрез комнаты по высоте возле ранее составленного плана комнаты на листочке. Отметьте в чертеже линии пола и потолка помещения.
Третий шаг. Схематично нарисуйте модульную лестницу. Ступеньки будут фиксироваться на расстоянии порядка 15-16 см. Чертеж поможет вам определить требуемое число ступенек. Если верхняя ступень будет иметь недопустимо маленькую высоту, «излишек» нужно равномерно распределить по всем ступенькам лестницы.
Как сделать модульную лестницу
К примеру, этаж имеет высоту равную 280 см. Вы делаете 15-сантиметровые ступеньки. Нехитрые вычисления показывают, что ступенек будет не целое количество, а, конкретно в данном случае, 18,6 штук. В этом примере нужно сделать 18 ступенек, увеличив расстояние между отдельными ступенями до 15,5 см.
Четвертый шаг. Нанесите горизонтальную проекцию лестничных ступеней на план комнаты. Оптимальная ширина модульной лестницы – 100 см. Ступени лучше делать шириной порядка 30 см.
Пятый шаг. Подготовьте чертеж модулей для крепления ступеней лестницы. Каждый модуль должен иметь одинаковые габариты и форму. Если планируется использование готовых модулей, этот чертеж не понадобится.
Основной этап
Первый шаг. Подготовьте материал для изготовления ступеней модульной лестницы. Желательно использовать твердую древесину. Оптимальная толщина досок – от 4-5 см. Для соединения досок используйте шурупы и клей. При желании можете приобрести ступеньки в готовом виде. В этом моменте ориентируйтесь на свои личные предпочтения и особенности конкретно вашей ситуации.
Установка первого модуля
Второй шаг. Подготовьте модули для крепления ступеней. Круглые модули изготовить в домашних условиях без соответствующих навыков практически невозможно. Поэтому лучше сразу закажите их изготовление специализированной компании по вашим расчетам и чертежам.
Несущие узлы — модули
Квадратные же модули вы можете сделать самостоятельно. Используйте для этого профильные трубы. Подходят трубы со стенками толщиной от 0,5 см. Для соединения элементов используйте болты и сварку.
Пометки под отверстия на стене
Третий шаг. Подготовьте бетонные площадки для установки несущих опор. Эти опоры следует сразу же забетонировать в площадки.
Установка фланцевых пластин
Четвертый шаг. Нарежьте подходящую трубу на нужное количество частей в соответствии с подготовленными ранее чертежами.
Пятый шаг. Сделайте в подготовленных элементах отверстия для болтового соединения модулей.
Шестой шаг. Соберите всю конструкцию, параллельно прикрепляя модули лестницы к опорам.
Установка поручней и больцов
Седьмой шаг. Усильте систему, создав несколько аккуратных сварных швов. На этом же этапе приварите металлический уголок к лестничным модулям, если вы хотите создать такую окантовку ступеней.
Сборка лестницы
Восьмой шаг. Покрасьте металлические элементы конструкции, предварительно очистив их от ржавчины.
Девятый шаг. Смонтируйте ступени.
Десятый шаг. Установите ограждение. Оно может быть кованным либо деревянным. Выбирайте на свой вкус.

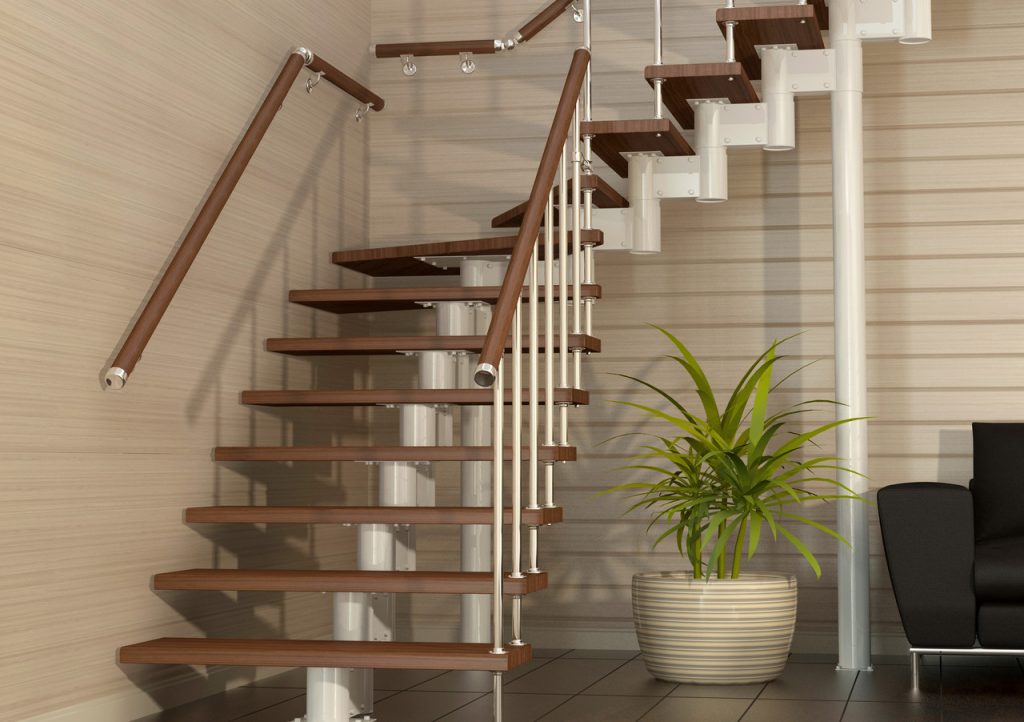

Модульные лестницы
В завершении вам останется лишь еще раз убедиться в качестве и надежности всех соединений и провести тестирование собранной конструкции. На этом модульная лестница своими руками готова. Как видите, ничего сложного в ее сборке нет. Следуйте инструкции и все обязательно получится.
Удачной работы!

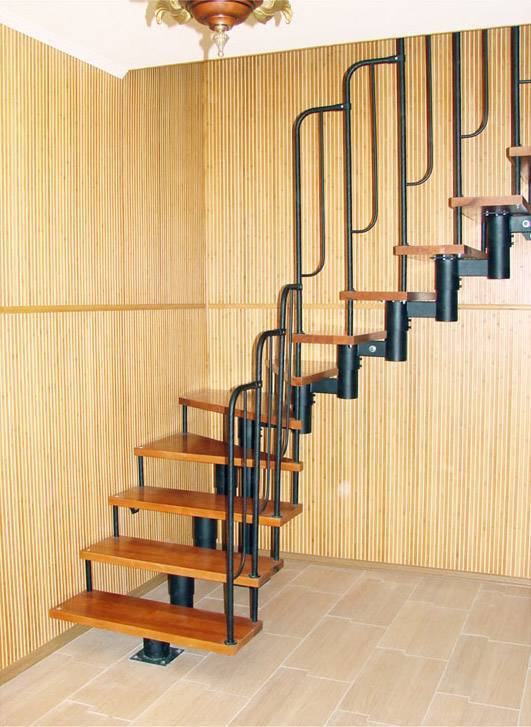

Что такое модульная лестница?
Конструкция, выполненная из сборных фрагментов, оснащенная ступенями для подъема, называется модульной лестницей. Ее отличительной особенностью является быстрота монтажа – за несколько часов можно легко собрать изделие, используя минимальный набор инструментов.
Основные фрагменты лестниц:
- каркасная часть – стартовый блок, средний модуль, финишный фрагмент;
- заполнение пролетов – ступени из пластика, фанеры ПВХ, натуральной или спрессованной древесины;
- оградительные и подпорные элементы – балясины, больцы, поручни, перила, стойки, кронштейны.

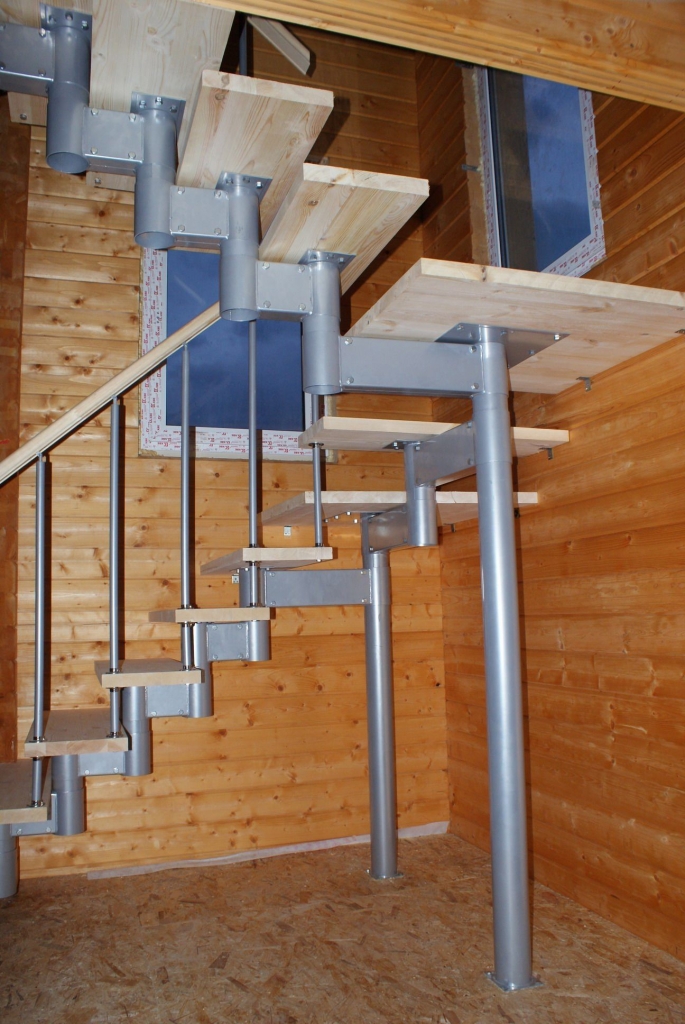

Главные опорные элементы лестницы
Строим лестницу
Теперь познакомимся с инструкцией по монтажу самой деревянной лестницы в доме . Чертеж готов, материалы и инструменты на месте, можно приступать. Монтаж лестницы своими руками производится в следующей последовательности:
- Балку, которая предназначена для косоуров, обрезаем до длины будущей лестницы. Также с нижнего края обрезаем кусок толщиной в толщину одной проступи.
- Следующим этапом будет пропилка в косоуре пространство для ступенек. На строительном угольнике выставляем высоту ступени и ширину проступи, и переносим эти параметры на балку. Затем выпиливаем лишнюю часть.
- Теперь стоит приложить полученный косоур к своему месту. Его верхний край должен быть на уровне чистового пола второго этажа. А низ должен плотно упираться в пол первого этажа. Пока косоур стоит на своем месте, проверьте горизонтальность выпилов под ступеньки.
- Когда первый косоур будет готов и идеально выверен, по его шаблону делается второй. Вообще, в зависимости от нагрузок и ширины лестницы, косоуров может быть и два, и три и больше.
- Прошкурив оба косоура (или больше), их необходимо соединить между собой. Для этого делаем выпил сверху и снизу и прикрепляем к толстой балке анкерными болтами. Также, если есть такая возможность, крепим косоуры к стене.
- Теперь берем доски, которые предназначены для подступенек, и распиливаем их согласно сделанным расчетом. Затем полученные заготовки тщательно шлифуем и крепим к косоурам при помощи саморезов.
- Теперь настала очередь проступом. Доску также распиливают согласно чертежу и отшлифовывают. Затем наружный край каждой проступи необходимо профрейзировать, чтобы получилась полукруглая поверхность. Теперь крепим проступи к отведенным для них метам на саморезы.
- Теперь крепим при помощи шпилек балясины и монтируем перила.
На этом сборка лестницы завершена. Осталось только покрыть все поверхности защитным слоем в виде лака. Если есть желание, то можно покрыть все поверхности краской.
Если есть желание соорудить лестницу из дерева в загородном доме своими руками, то это дело вполне осуществимо. Главное, все внимательно просчитать, сделать предварительный чертеж и подобрать хороший материал. А дальше немного усилия и потраченного времени и красивая и удобная деревянная лестница, сделанная своими руками, готова. Она наверняка украсит ваш дом и внесет в него уют и комфорт.
Виды складных чердачных лестниц
Итак, а теперь разберемся, каких видов бывают чердачные складные лестницы.
Раздвижные лестницы состоят обычно из двух секций, одна из которых крепится прямо к крышке люка, а вторая раздвигается уже вертикально при помощи специальных направляющих. Когда вы складываете такую лестницу, одна секция при этом как бы наползает на другую, что достаточно удобно. Единственный минус – это громоздкость всей конструкции, которая требует широкого проема в чердачном перекрытии.
Наиболее популярны сегодня – раскладные лестницы, иначе называемые секционные. Состоят такие из трех-четырех секций, которые легко выпрямляются в лестничный марш. Соединены они между собой специальным пружинным механизмом.
Раскладные конструкции считаются самыми сложными по своему устройству, так как у них много крепежных элементов и их правильно нужно присоединять к отверстию люка. Такие лестницы изготавливаются как из дерева, так и из металла.
Следующий вид – это телескопическая конструкция. Она замечательно себя показывает в тех случаях, когда чердак посещается довольно часто. Например, когда его специально утеплили, чтобы сделать жилым, хотя до полноценной мансарды еще не дошло. Т.е., мы говорим о техническом чердаке, как гардеробная или мастерская, а в этом случае жилой мансарды лучше поставить винтовую лестницу из дерева или металла и обязательно с перилами.
В телескопической конструкции блоки выдвигаются поочередно, при этом занимая как можно меньше пространства. И хороши такие лестницы особенно тем, что их можно выдвинуть практически на любую длину, что особо ценно для высоких потолков. Но подобные приспособления не пригодны для детей и старшего поколения в доме, которым достаточно трудно дотянуться до нижней секции и вообще справиться со всей конструкции.
Эти виды складных лестниц не прячутся за люком на чердаке, но их легко убирают в угол или за интерьерную декорацию. Например, вот такой более редкий вид, который обычно изготавливается самостоятельно, тоже имеет право на жизнь:
А такие варианты складных лестниц довольно популярны за рубежом:
Но оба этих варианта обладают немалыми минусами, одни из которых способны привносить дискомфорт в интерьер жилого помещения, откуда идет выход на чердак, и через месяц-другой такие конструкции уже надоедают хозяевам своей бестолковостью до оскомины. А поэтому мы все-таки предлагаем вам разобраться подробнее с более практичными складными лестницами, которые легко складываются и прячутся за крышкой люкой.
