Как сделать многоуровневый потолок из гипсокартона своими руками

Установка многоуровневое потолка

Монтаж каркаса первого уровня требует приобретения двух видов профилей под гипсокартон: CD и UD. Металлопрофиль UD прикручивается к размеченной стенке. Линия должна совпасть с нижней частью профиля. Это будет первый уровень потолка. Чтобы смонтировать данный ярус,  используются дюбеля-пустышки диаметром 6 мм. Шурупы для них должны быть диаметром 4-5 мм. Идуще в наборе с дюбелями шурупы не не подходят: их диаметр слишком мал. В результате дюбель плохо крепится к стене. Затем по потолочным линиям устанавливаются П-образные профили на расстоянии 50-60 см друг от друга. Здесь нужно использовать дюбеля и шурупы с таким же диаметром, как и для стены.

Процесс монтажа многоуровневого потолка

Учтите, что в бетонных потолочных перекрытиях могут быть полости, поэтому нужно покупать дюбель с развальцованной гильзой иди ударный дюбель. Затем устанавливаются CD-профили. Чтобы это сделать, они обрезаются до нужной длины. CD-профили вставляются в  UD под прикрученными подвесами. Чтобы многоуровневый потолок получился ровным, под CD профилями натягивают нитку.

Установка центрального каркаса

Следующий этап лучше всего рассмотреть пошагово:

Вначале монтируются подвесы для основных профилей, таким образом, чтобы их центры находились на расстоянии 120 см. Закрепляют  их при помощи пластиковых дюбель-гвоздей 6 х 40 мм. Впрочем, можно использовать и металлические аналоги.
Затем необходимо выровнять профили. Для этого под ними нужно протянуть леску, в горизонт которой аккуратно выставляются спинки профиля

Очень важно не допускать зазоров или перекосов.

Закругленные конструкции устанавливать довольно сложно, поэтому, в случае отсутствия определенных навыков, лучше отдать предпочтение более скромным вариантам

1. Данную процедуру лучше всего осуществлять вместе с напарником, который будет помогать поддерживать конструкцию. Для обеспечения высокой точности, воспользуйтесь уровнем с магнитными элементами. Он  способен самостоятельно удерживаться на направляющих, таким образом, освобождая руки мастера.

1. Далее к основным профилям крепятся несущие. Для осуществления данной операции применяются соединительные «крабы». Если вы не до конца поняли, как монтируются двухуровневые потолки из гипсокартона с подсветкой – видео-инструкция в конце данной статьи поможет во всем разобраться.

1. Перед началом финишной отделки, следует уяснить важнейшее правило – листы гипсокартона не должны соприкасаться с коробом. Обязательно нужно оставлять зазор порядка 3-5 мм, чтобы избежать деформации материла. Появившиеся зазоры в дальнейшем закрываются армирующей лентой, а сверху заделываются шпатлевкой.

1. Итак, для отделки потолка, чаще всего, используют листы ГКЛ толщиной порядка 9,5 мм, но можно воспользоваться и другими аналогами. Перед установкой края гипсокартона следует обработать рубанком. В частности, необходимо снять фаску на 70% толщины.

Финишная отделка

Гипсокартон может принимать любую криволинейную форму. Для этого его достаточно лишь смочить водой

1. После обработки, листы фиксируются поперек несущих профилей. Крепить их нужно от углов, соблюдая шаг саморезов порядка 15 см. Такая мера предотвратит возможное напряжение в листах материала и их перекосы.
2. Нельзя сразу же приступать к заделыванию швов, так как конструкция должна «провисеть» несколько дней. Это связано с тем, что материал обязательно немного просядет, что нарушит геометрию листа. В итоге, это может привести к появлению трещин на потолке.
3. Через несколько дней потолок необходимо загрунтовать, а швы заделать с помощью армирующей ленты. После чего, наносится слой шпатлевки, который будет служить основанием для финишного отделочного материала. Это может быть краска, обои, потолочные плиты и т. д.
4. Когда каркас полностью отделан, в заготовленные заранее отверстия крепят осветительные приборы. Лучше всего перед проведением данной операции посоветоваться со специалистом, так как можно неправильно распределить энергетическую нагрузку, что может привести к короткому замыканию.

Чертежи, эскизы

После выбора изделия по дизайнерским фото, можно приступать к рисункам и схемам.Чертеж с размерами и названиями элементов для установки двухуровневого потолка из гипсокартонаПри составлении рисунка, учитываются габариты помещения. Если помещение небольших размеров, тогда не надо делать нагроможденные криволинейные фигуры на потолке. Для начала наносится рисунок, где располагаются источники света. После этого идет замер всего базового перекрытия, высота стен, отступы по стенам (высота ярусов).

Иногда чертеж не вмещается, некоторые отдельные детали рисуются на другой бумаге с подробным указанием размеров (допустим, криволинейные формы). На чертеже обязательно отмечаются все точки креплений, и проводка.

Порядок выполнения работ

Схема выполнения работ очень проста. Нужно разметить потолок, создать металлический каркас, сделать разводку, обшить всё гипсокартоном и вставить светильники.

Создание каркаса

Первым делом нужно отметить на потолке места, где будут установлены светильники. Желательно зарисовать себе схему, с указанием всех размеров. После этого определяется место на стене, где будут крепиться профили по периметру. Нужно знать, насколько от потолка будет отступать подвесная конструкция. Её высота зависит от того, будет ли использоваться дополнительное утепление или звукоизоляция. Если нет, то можно отступить на стандартных 8 см. В противном случае нужно высчитывать толщину изоляционных слоев.

После создания каркаса делается разводка проводов

Когда определен нижний уровень, на котором будет находиться потолок из гипсокартона с подсветкой, нужно сделать пометки на стенах. По этим линиям на всех стенах параллельно плоскости пола будут крепиться профиля UD. Монтаж осуществляется при помощи дюбелей. Когда направляющие прикреплены ко всем четырем стенам, то в них вставляются профиля CD с шагом 40-50 см. Они идут от одного края стены к противоположному, параллельно друг другу. Пока что их не нужно крепить.

К потолку крепятся подвесы (они играют роль несущих элементов конструкции) с шагом примерно 50 см. Они должны находиться над каждым профилем CD. К ним этот профиль и крепится саморезами по металлу. Сами подвесы крепятся дюбелями.

Разводка проводов для светильников

Проще всего делать проводку для светильников, запитывая её от люстры. Это легко делается с помощью обычного клеммника. Встраиваемые светильники для потолка из гипсокартона могут питаться и от другого узла. Для этого провод прокладывается от розетки. Но в этом случае нужно штробить стену, а это уже совсем другой уровень ремонта, затрагивающий всё помещение, а не один лишь потолок.

Светильники можно запитать от 220V, что очень удобно

Все провода обязательно должны быть спрятаны в гофру. Она защищает проводку от механических повреждений, а также является дополнительным средством пожарной безопасности. Это элементарная защитная мера, которой многие почему-то пренебрегают.

Сечение провода должно быть 0,75 мм. Если использовать точечные светодиодные светильники, то по 4 Вт для каждого будет достаточно. Проводка не должна висеть или лежать на чём-то. Её нужно прикрепить к потолку. Для этого в потолке крепятся специальные клипсы, в которые очень легко зажимается гофра с проводом. Провод для светильников соединяется с проводом от люстры.

Пример того, как должны быть вытянуты провода для светильников

Потолок из гипсокартона с подсветкой будет иметь специальные отверстия, куда будут монтироваться светильники. В намеченных местах для светильников крепится по две клипсы, а также они монтируются на всём пути движения провода. После этого провод фиксируется под потолком, а там где будет освещение, спускаются языки (петля из провода) ниже уровня подвесного потолка. После этого провод ведется к месту следующего светильника, где опять делается петля, и так далее, пока все точки не закончатся. В конце провод обрезается, чтобы он также свисал ниже уровня каркаса.

Финальный этап работ

К каркасу подшиваются листы гипсокартона. Они крепятся саморезами с шагом 15-20 см

Здесь важно не забыть, где подведена проводка для освещения. В этом поможет ранее созданная схема со всеми размерами

При её наличии будет легко делать отверстия в нужных местах, чтобы подготовленные лампы в потолок из гипсокартона оказались на своем месте.

Само отверстие делается при помощи дрели со специальной насадкой. Есть коронки, которые позволяют вырезать в гипсокартоне круг заданного диаметра (чтобы подходил под купленные точечные светильники).

Отличный вариант подключения светильника

Петля вытягивается и к ней крепится светильник. Можно крепить их посредством обычной скрутки проводов, которые потом обязательно изолируются. Но если провода многожильные, то их скручивать нежелательно, так как такая фиксация со временем ослабевает, что приводит к искрению и подгоранию. Идеально будет использовать клеммник для соединения всех проводов.

У самого светильника есть специальные зажимы, которыми он крепится к потолку. В конце останется проверить, правильно ли всё было подключено, после чего можно переходить к отделочным работам.

Если вы уже собрали подвесной потолок из гипсокартона, а потом захотели сделать подсветку с помощью точечных светильников, то это реализуемо. Так поступать не желательно, но за неимением лучшего варианта можно прибегнуть к способу, показанному на видео.

Разновидности многоуровневых потолков

Конструкции принято подразделять по количеству ярусов. Во всех случаях основу составляет первая ступень, дальнейшая композиция строится на имеющейся базе. Принцип создания следующих уровней не сложен, если знать технологию возведения каркаса.

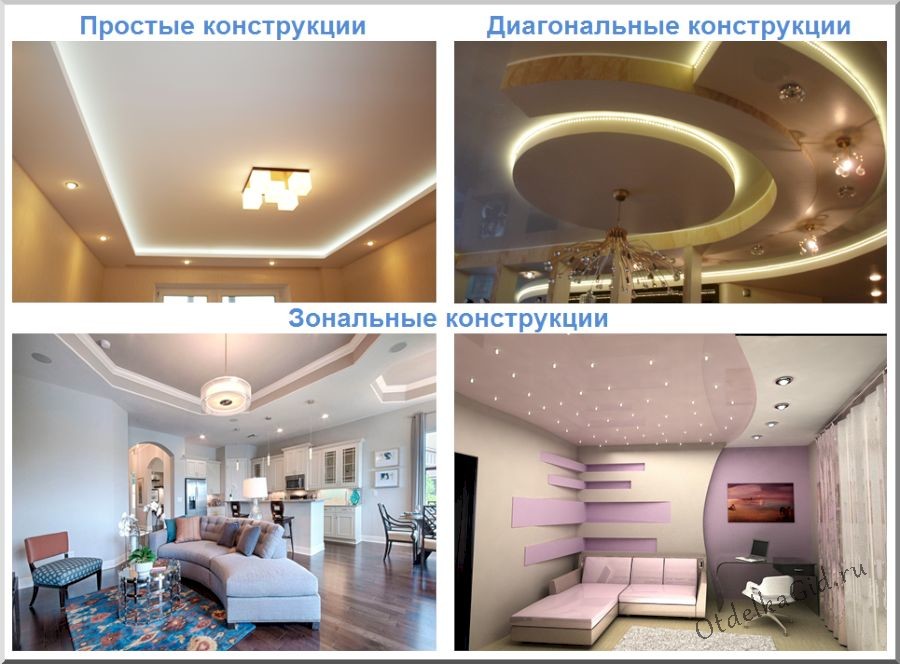

По форме принято выделять:

1. Простые композиции. Чаще всего это потолок в виде рамки, подходящий для минимализма. Базовая поверхность занимает большую часть пространства и находится ближе к центру. По периметру располагаются ступени, имеющие правильную форму. Каждый ярус оснащается точечной подсветкой, по внутреннему краю может монтироваться скрытая светодиодная лента, а общую структуру дополняет подходящая по стилю люстра.
2. Диагональные. Это более сложные в исполнении фигурные композиции, создающие великолепный визуальный эффект за счет изогнутых линий. Построение такой конструкции требует продуманности. Изгибы дополняются различными вариантами освещения, позволяющими зрительно увеличить высоту каждого яруса и получить более плавные переходы.
3. Зональные. Такая структура не только создает декоративную привлекательность и стилистику интерьера, но и имеет функциональное значение: разные уровни условно разбивают комнату на участки, которые дополнительно выделяются зональной подсветкой.

Все существующие разновидности могут сочетаться между собой или использоваться в зависимости от назначения помещения в доме или квартире.

Мастеру без соответствующего опыта лучше остановиться на монтаже простых конструкций, несмотря на кажущуюся простоту сборки, радиальные многоуровневые потолки требуют наличия профессиональных навыков

Крепление гипсокартонных листов

Как вы сами знаете, каркас необходимо будет в обязательном порядке зашить при помощи гипсокартонных листов.

• Вам необходимо будет воспользоваться потолочным гипсокартонным листом, который будет обладать толщиной – девять миллиметров. Он является тонким и недостаточно жестким.

  Чтобы можно было избежать трещин на готовой плоскости, необходимо будет шпаклевать всю поверхность, используя при этом армирующую сетку.

• Также принято применять стеновой или как влагостойкий гипсокартонный лист, который будет обладать толщиной – 12,5 мм. Он является достаточно качественным и прочным.

  И если вам удастся произвести правильный монтаж и шпаклевку стыков с сеткой, то вы сможете избежать появлений трещин.

• А вот более трудоемкий, и затратный способ заключается в установке гипсокартонных листов в два слоя. Но и здесь нужно понимать, что этот способ будет являться самым надежным. Так что если у вас есть возможность отдать предпочтение такому варианту, то вперед.

Установка первого слоя

Вы должны всегда помнить о том, что выполнять монтажные работы необходимо строго в обязательном порядке, о котором мы сейчас и расскажем. И только правильное соблюдение всех правил и нюансов, позволят вам добиться желаемого результата.

• Если вы станете, первый ряд укладывать от стены, то одну продольную кромку листов нужно будет отрезать на ширину 10 см.
• Что же касается второго и последующих рядов то их принято монтировать точно также, как нами было сказано ранее.
• Каркас над вторым уровнем нет смысла зашивать, но при этом листы должны четко заходить под второй уровень примерно на 150 мм.
• Как только первый слой будет прикреплен, при помощи специальной шпаклевки необходимо будет тщательным образом заделать все стыки.

Примечание. В том случае если вы решите проигнорировать это правило, и не зашпаклюете их, то во время крепления второго слоя в местах стыков гипсокартонный лист может просто проломиться, в момент закручивания самореза .

Вот именно по этой причине всегда нужно стараться все делать по правилам, четко соблюдая их, а не нарушая. И тогда у вас обязательно получится достичь желаемого результата.

Преимущества одноуровневых потолков с подсветкой

Одноуровневый потолок можно сделать своими руками, имея минимум знаний

1. С ГКЛ очень легко работать. Даже полный новичок в этом деле сможет быстро вникнуть в суть и сделать всё самостоятельно на самом простом уровне.
2. Много светильников на потолке делают заметными все неровности на нём. Однако гипсокартон ровный, поэтому бояться нечего.
3. Если произойдет короткое замыкание, то пожаробезопасный гипсокартон не воспламенится.
4. Есть возможность дать столько света в определенные части комнаты, сколько необходимо.
5. Одноуровневую конструкцию может собрать кто угодно, в отличие от вычурных многоуровневых потолков. Не нужно продумывать короба и ниши. Также нет необходимости долго просчитывать правильную конструкцию каркаса для всех уровней потолка.

Освещение

Особое внимание стоит уделить освещению нового потолка, независимо от его формата и используемых материалов. Именно освещение является одним из главных компонентов потолка

Для подсветки используют специальную ленту со светодиодами. Кстати, даже парящие потолки можно делать без такого подсвечивания (но будет потерян эффект шикарности и необычности).

Особенностью освещения с помощью светодиодных лент является рассеянность света и избегание контрастных переходов. Это достигается благодаря необычному креплению данной ленты – она монтируется вместе с каркасом и строго под определенным углом (если используется гипсокартон). Такое освещение стало одним из главных качеств, что делает такие потолки популярными.

Чтобы значительно смягчить световой поток и пропускать световые лучи всего на 90 процентов, необходимо использовать особый профиль. Он оснащается особой вставкой, которая изготовлена из полупрозрачного материала. К тому же здесь нанесен трансляционный шар.

Если такой профиль использовать для парящего потолка с натяжными конструкциями, то лента со светодиодами крепится в зазор, который находится между натяжным полотном и стеной.

К тому же, используя особый пульт, вы можете выбирать цвет освещения светодиодной ленты и уровень яркости. Также можно задавать различные режимы работы: обычный или классический, мигающий, переливающийся и другие. Такие варианты идеально подойдут для праздничных застолий, вечеринок и других торжеств.

Последовательность сборки одноуровневого подвесного потолка из гипсокартона

• Видео советует начинать монтаж с точного определения их горизонтали, избегая даже малейших перекосов (см. Монтаж гипсокартона на потолок: инструкция по установке). Для этого измеряем в четырех углах высоту помещения и по самому низкому углу отступим 5 см вниз к полу. Водяным уровнем определим горизонталь и малярным шнуром отобьем линию по определенному уровню.
• Сквозь профиль просверлим в стене для дюбелей дыры и прикрутим УД-профиль.
• На потолке чертим на расстоянии 60 см параллельные прямые, а по ним прикручиваем подвесы.
• К подвесам крепим саморезами СД-профиль.
• Крепим шагом в 30 см саморезами по дереву и дюбелями направляющий профиль точно по отведенной линии.
• Продолжим сборку металлического каркаса присоединением стоечных профилей.
• Загибаем подвесы, чтобы пока не мешали монтажу гипсокартонных листов.

Сборка каркаса потолка

Монтаж гипсокартона

• В финале просто нарезаем гипсокартонные потолочные листы соответственно требуемому размеру, и просто и быстро привинчиваем их саморезами к каркасу: СД- профилю, УД- профилю и, конечно же, к ребрам жесткости.
• После этого проклеиваем качественной серпянкой стыки для предупреждения трещин.
• После шпаклевки (см. Шпаклевка потолка под покраску: основные этапы) мест саморезов и всех переходов наждачной бумагой Р 150 затираем потолок до состояния абсолютной гладкости, грунтуем и красим.

Разметка поверхности

К данному этапу работы нужно подойти ответственно

Крайне важно, чтобы разметка получилась ровной, ведь от неё зависит дальнейший вид многоуровневого потолка. Вначале на стенах помещения уровнем отмечается высота размещения всех ярусов контсрукции

Зазор между перекрытием и новым уровнем нужно сделать достаточным для удобного размещения встроенных светильников.

На потолок наносится разметка с отступом 60 см. Линии разметки должны быть абсолютно параллельны друг другу. По ним будут крепиться направляющие первого яруса потолка. Второй уровень конструкции размечается либо на предыдущем , либо на самом капитальном перекрытии. Всё зависит от выбранного дизайна.

Если Вы собрались сделать потолок с дуговыми элементами, используется шнур или рейка с просверленными отверстиями. В одно из отверстий вставляется саморез или дюбель, а во второе – карандаш. Саморез устанавливается в центр предполагаемой окружности, а карандашом рисуется дуга. Сложные конструкции удобнее размечать при помощи распечатанных на принтере шаблонов.

Монтаж каркаса двухуровневого потолка – нелегкая задача для новичка

Есть два пути монтажа двухуровневого потолка из гипсокартона с подсветкой. Первый путь более легкий и понятный для непрофессионала. Второй более длительный по времени и более трудоемкий. Зато у каждого есть свобода выбора. Рассмотрим первый способ более подробно…

При этом методе устройства двухуровневого потолка из ГВЛ сначала монтируется каркас первого уровня. Он представляет собой горизонтальную обрешетку из металлопрофилей, на которую будет крепиться гипсокартон.

Примерно так должна выглядеть обрешетка потолка первого уровня

Делается чертеж каркаса, проставляются размеры. Стандартный лист ГКЛ имеет ширину 1200 мм. Для создания конструкции с хорошей жесткостью достаточно 3 потолочных профиля на лист, т.е. расстояние между центрами продольных ПП равно 60 см.

Сначала монтируются направляющие профили (ПНП). На стенах с помощью лазерного уровня ставятся метки на расстоянии 6-7 см от потолка. Эти метки соединяются линией при помощи длинного правила либо малярного шнура (отбивки). Не забудьте наклеить с обратной стороны профиля демпферную ленту; она послужит дополнительной звукоизоляцией для комнаты. Сверху к линии приставляется профиль, отмечаются отверстия для его крепления. Отверстия сверлятся в стене перфоратором, затем профиль крепится на дюбель-гвозди. Самая легкая часть этапа монтажа готова.

Затем на потолок наносятся линии продольных потолочных профилей (ПП). Старайтесь четко выдерживать расстояние в 60 см. Ширина комнат редко бывает кратной 60, поэтому отступ от противоположных стен рассчитывается примерно одинаковым; для каждой комнаты он свой. На нанесенных линиях через каждые 60 см делаем перпендикулярно отметки. Это места крепления прямых подвесов. Подвесы крепятся к потолку с помощью дюбель-гвоздей или анкер-клиньев. Выбор зависит от конструкции старого потолка. Концы подвесов оттягивают вниз.

Продольный профиль одним концом вставляется в направляющий. Второй конец закрепляют с помощью расположенного рядом прямого подвеса. Правильность крепежа контролируется лазерным уровнем или длинным правилом. Для закрепления деталей используются саморезы ПШ, а также «семечки» – черные шурупы по металлу. После этого профиль фиксируется по всей длине в прямых подвесах и направляющем профиле.

Данная операция повторяется для всех продольных профилей. Если длины ПП не хватает, он удлиняется с помощью продольного соединителя и отрезка ПП нужной длины.

 Продольные ПП на потолке

Остаётся смонтировать поперечные планки. Их длина на 1 см меньше, чем расстояние между продольными профилями. Крепятся они при помощи одноуровневых соединителей (краб) с промежутками 50 см. Это делается для того, чтобы край листа гипсокартона – а его длина кратна 50 – пришелся посередине поперечного профиля для удобства и надежности крепления. Все соединения фиксируются саморезами. В итоге должна получится конструкция, как на фото выше. Затем монтируется электропроводка. Обязательно помещайте провода в гофрированную негорючую трубу. Делаем петли в местах размещения точечных светильников или люстры.

Полученную обрешетку обшивают гипсокартоном. Для крепления используют черные саморезы с мелким шагом резьбы длиной 4-5 см. Расстояние между саморезами берут равным 20 см, расстояние до кромки листа – 2 см. Это предохранит лист от разрушения. Шляпки саморезов слегка утапливаются в поверхность, позже их маскируют штукатуркой.

Если лист приходится резать на куски, на отрезанной части делается кромка рубанком или острым ножом. Потом срез обязательно зачищается наждачной бумагой.

Швы первого уровня проходят черновым слоем штукатурки с применением серпянки. На этом первый этап монтажа двухуровневого потолка с подсветкой из гипсокартона завершен.

Начало второго этапа идентично началу первого. Отступаем вниз по стене 12-15 см. Почему так много? Раз делается потолок с подсветкой, то это в самый раз: высота бортика, заслоняющего источник света + возможность просунуть в нишу руку для замены сгоревшего элемента.

Двухуровневые потолки из гипсокартона своими руками – инструкция по устройству и монтажу

Первый способ заключается в устройстве второго уровня без монтажа первого. Используется если у вас идеальная поверхность потолка. А светильник предполагается разместить в каркасе.

распределение акцентов. С помощью светильников, вмонтированных в каркас гипсокартонного потолка можно зонировать пространство или смещать акцент на какую-либо часть помещения.

• отрезать CD-профиль той длиной, которая равна расстоянию от боковины каркаса до UD-профиля расположенного на стене;
• закрепить их “блохами с двух сторон.

И чем больше фантазии вы проявите разрабатывая эскизы потолка, тем ярче он будет характеризовать вас и украшать зал, спальню, гостиную или кухню. Результат облицовки гипсокартоном круглых поверхностей Итог ваших стараний должен выглядеть примерно так, как показано на фото.

Как делать разметку потолка

Разметку нужно делать в полном соответствии с чертежом, на этом этапе ошибки недопустимы, так как малейшее несоответствие может привести к проблемам в монтаже конструкции.

К тому же, это единственный способ сделать двухуровневый потолок идеально ровным.

На потолок переносятся все линии, очерчивающие короб, поэтому очень важно правильно отобразить изгиб линий, особенно, если планируется сложная геометрическая форма. Для этого на стене ставят исходную точку, на которую будет равняться нижняя горизонтальная линия каркаса

Для этого на стене ставят исходную точку, на которую будет равняться нижняя горизонтальная линия каркаса.

Дальнейшую разметку проводят по периметру помещения, ориентируясь по водному или реечному уровню.

Для нанесения горизонтальной линии используют специальные карандаши.

На фото: так выглядит гидроуровень.

Далее необходимо отметить расположение подвесов для монтажа первого уровня.

Это делают так: сначала на потолке продольными линиями отмечают внутренние границы второго уровня, затем на одной стороне ставят точки на расстоянии 50 см, а на другой, расположенной перпендикулярно, на расстоянии 60 см.

Пересечения двух условных линий, проведенных по точкам, должны быть под прямым углом. Это и есть места, где будут расположены подвесы.

На фото показано, как выглядит разметка потолка.
