Современная лестница на второй этаж своими руками

Усиление готовой лестницы

Консольная лестница не всегда получается достаточно надежной даже у профессионалов. Однако можно укрепить ее, не испортив внешний вид

Если у вас есть сомнения в безопасности и надежности получившейся подъемной конструкции, стоит обратить внимание на следующие способы ее укрепления

1. Связывание проступей жестким способом — больцами. С помощью них можно передать основную нагрузку на перекрытия. Друг к другу прикрепляются свободные края лестницы. При креплении используется всего один болт, но с большим запасом прочности. В итоге получается конструкция, ступени которой взаимно поддерживают друг друга снизу и сверху. Скрыть элементы крепления можно с помощью декора.
2. Потолочное крепление на стальные тяжи. Используются тросы из стали, которые крепятся сверху к перекрытиям. Нужно очень хорошо продумать крепление к потолку. На каждую ступень можно установить неограниченное количество тросов, но не забывайте, что нужно сохранить и привлекательность.
3. Трансформация в стандартную лестницу. Снизу создается дополнительная конструкция, которая будет принимать на себя основную нагрузку. Это крайний вариант, после его использования лестница консольной быть перестанет.

Таким образом, у вас получится даже самостоятельно изготовить консольную лестницу

Обратите внимание, что выше представлена только общая информация, призванная вас познакомиться с особенностями конструирования этого типа лестниц. Не забывайте про софт для проектирования, выбирайте конкретный вариант крепления и узнавайте больше!

Материалы для самостоятельного изготовления лестниц

Выбор материала диктуется не только личными предпочтениями обитателей дома, но и их характеристиками, общим дизайном интерьера, конструкцией перекрытий. Например, пол на деревянных балках может не выдержать веса бетонной конструкции, и она вряд ли гармонично впишется в деревенский интерьер бревенчатой избы.

Современные технологии позволяют делать лестницы из самых разных материалов, включая полимеры и стекло. Но в домашних условиях и без специального оборудования их использование невозможно. Для изготовления своими руками больше всего подойдут традиционные дерево, металл, бетон и их комбинации.

Дерево

Деревянные интерьерные лестницы самые доступные и популярные. Среди них есть как очень простые и недорогие, изготовленные из хвойной древесины, так и эксклюзивные, сделанные из дорогих пород дерева, украшенные резными декоративными элементами. Поэтому выбрать модель для самостоятельного монтажа сможет любой домовладелец в соответствии со своими финансами и практическими навыками работы с деревом.

Настоящее произведение искусства

Плюсы и минусы лестниц из дерева

Популярность деревянных лестниц обусловлена множеством положительных качеств как самой древесины, так и изготовленных из неё конструкций.

1. Небольшой вес, позволяющий устанавливать такие лестницы в любом доме и на любых перекрытиях.
2. Привлекательный внешний вид: дерево хорошо вписывается в любой интерьер от этно до ультрасовременного.
3. Комфортность и безопасность: деревянные детали приятны на ощупь, не скользят.
4. Простота изготовления: своими руками проще всего сделать именно деревянную лестницу.

К недостаткам можно отнести необходимость обработки древесины не только декоративными, но и защитными составами, предотвращающими гниение и возгорание. А также её свойство со временем высыхать, из-за чего возникает скрип при ходьбе от трения соприкасающихся элементов.

Защитное покрытие сохранит красоту лестницы и продлит срок службы

Кроме того, лестницы из дерева не рекомендуется устанавливать во влажных помещениях и рядом с источниками открытого огня – печами и каминами.

Из какого дерева лучше сделать лестницу

Древесину для изготовления межэтажной лестницы выбирают с учетом её свойств и стоимости.

Готовые деревянные элементы для лестниц

Металл

Металлические конструкции обладают двумя важными достоинствами:

• у них очень высокая несущая способность;
• они занимают мало места благодаря небольшому сечению несущих элементов.

Кроме того, металл – достаточно гибкий материал, позволяющий придавать себе любые формы и создавать весьма интересные и необычные конструкции.

Но для этого необходимы специальные инструменты и оборудование, умение работать ими, знание особых свойств металла. Поэтому среди самодельных лестниц металлические встречаются гораздо реже деревянных.

Металлический каркас межэтажной лестницы

Бетон

Самые долговечные, надежные и прочные лестницы делают из монолитного железобетона, заливая раствор в опалубку с установленным в ней металлическим арматурным каркасом. Из дополнительных плюсов можно выделить их пожаростойкость, отсутствие скрипа при ходьбе и возможность отделки самыми разными материалами от дерева и ковролина до плитки из натурального камня.

Однако вес у таких конструкций очень большой, что ограничивает их установку в большинстве загородных домов. Ещё один минус – сложность изготовления: наличие мокрых и грязных работ, необходимость переноса тяжестей, устройства лесов и длительный период высыхания бетона до достижения эксплуатационных характеристик.

Поэтому бетонные лестницы лучше всего возводить во время строительства дома и до его внутренней отделки.

Комбинации материалов

Комбинирование различных материалов позволяет создавать своими руками универсальные лестницы самых разнообразных форм и стилей. Если для изготовления несущих элементов используются все те же дерево, металл и бетон, то ступени и ограждения можно делать из стекла, керамической плитки, кованых элементов, пластика и т.д.

Комбинированная лестница со стеклянным ограждением

Расчет количества ступеней

Число ступеней в одном марше рекомендуется от 15 до 20. Если лестница состоит из нескольких маршевых пролетов, от 9 до 11 для одного пролета.

Для более точного расчета можно воспользоваться формулой N=H1/H2, где:

• N – количество ступеней;
• H1 – высота пролета;
• H2 – высота ступени.

Если не получилось целое число, то необходимо изменить высоту всех ступеней или только первой. Можно подставить под лестничный пролет площадку с недостающей высотой.

Для изделий с крутым поворотом

На первоначальном этапе проектирования мастером определяется ось, от которой находится радиус изгиба лестницы. Для изгиба под углом 90 градусов ось находится в точке соединения линий крайних прямых ступеней в маршах. Если угол 180 – то прямо между двумя пролетами. Чтобы ступени не были слишком узкими, ось можно вынести за пределы пролета на 1/8 от ширины марша.

Внешний край забежного участка равен промежутку от оси до наружного края прямых маршевых ступеней. И также от оси можно провести дуги, проходящие по внутренней кромке и серединной черте.

По линии движения необходимо отложить отрезки, равные ширине ступни, длиной приблизительно 200 мм. Через эти отрезки провести лучи от центральной оси. Это и будет силуэт будущих ступенек.

Для модели с плавным переходом

Лестницы с крутым переходом неудобны для передвижения, поэтому чаще применяют более мягкий переход.

В таком переходе изменение ступеней в треугольную форму начинается еще с маршевого пролета.

Для П-образной лестницы

1. Первоначально на чертеже обозначаются контуры маршевых пролетов. Между ними должно быть ¼ их ширины. Радиус закругления забежного участка равняется половине ширины между маршами плюс ширина марша. Затем от верхней кромки забежных ступеней откладывается этот радиус и находится ось закругления лестничного пролета.
2. После того как нашли радиус закругления, из оси прочерчиваются верхняя, нижняя дуги маршевого поворота и середина лестницы.
3. Следующий этап – распределение ступеней. Его рекомендуется начинать от центра. По срединной линии откладываются отрезки с длиной, равной ширине ступени. Эта линия должна находиться ровно посередине ступени, и от этой линии последовательно отмечаются следующие ступени.

Для лестницы с поворотом на 90 градусов

Для экономии пространства и надежной фиксации конструкцию удобнее устанавливать в углу помещения.

По отношению к вертикали этой окружности проводим линию (ось поворота) под углом 45 градусов. Касательной линией к осям окружности обозначается линия движения по лестнице. Потом эта линия разделяется на отрезки, равные средней ширине ступеней.

Может быть два варианта распределения ступеней:

• ось поворота делит среднюю ступень пополам;
• ступени пропорционально откладываются в обе стороны от оси поворота.

Далее к ступеням, расположенным перпендикулярно друг к другу, присоединяются ступени маршевого пролета.

Затем находим точку пересечения последней ступени нижнего марша и первой ступени верхнего марша. Это будет центр, от которого проводятся радиальные линии через отрезки на линии движения. Этот центр может корректироваться для того, чтобы выдержался размер наружной ширины ступени 400 мм и внутренней – 100 мм. Эти линии и есть контуры ступеней.

Полученный чертеж является схемой лестницы в масштабе.

Для получения более точных размеров лучше производить расчет в графическом редакторе или специальной компьютерной программе. Программы позволят создать трехмерную модель с указанием всех параметров.

Наиболее известны следующие программы:

• «Компас» – для работы в ней не надо иметь особых навыков;
• SolidWorks – программа для создания инженерных строений;
• Consultec Staircon – позволит создать 3D проект и рассчитать необходимые затраты.

Но и данных, полученных при составлении чертежа на бумаге, хватит для постройки надежной и прочной лестницы. Для удобства построения и получения максимально приближенных размеров подобные чертежи лучше составлять на миллиметровой бумаге. Это облегчит перевод размеров в натуральную величину. А мелкие несоответствия можно будет устранить в процессе монтажа.

Изготовление деталей и монтаж лестницы

Технология монтажа включает в себя изготовление и установку всех элементов лестничной конструкции в соответствии с чертежом.

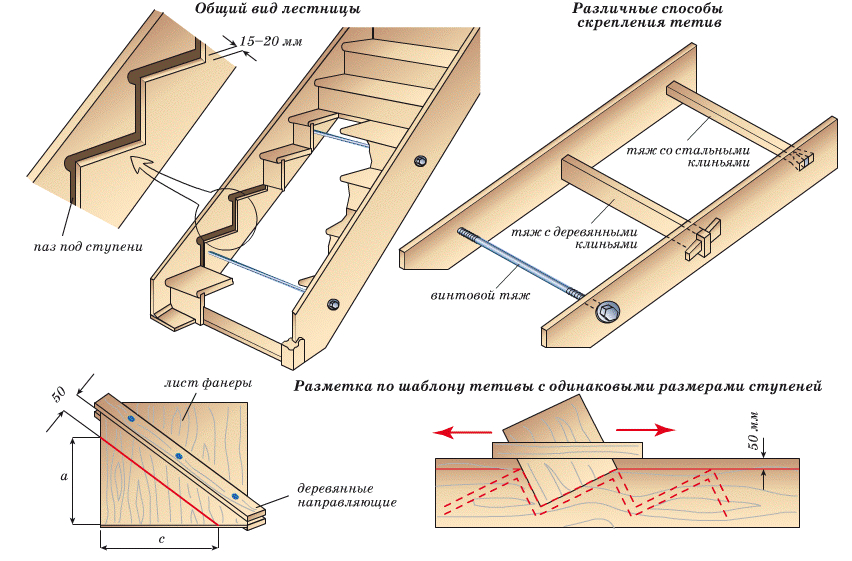

Сборка тетивы или косоуров

На приготовленных досках нужно отметить длину и отпилить лишнее. На бруске с помощью угольника размечают высоту подстепенка и ширину проступи с убавкой 2-4 см.

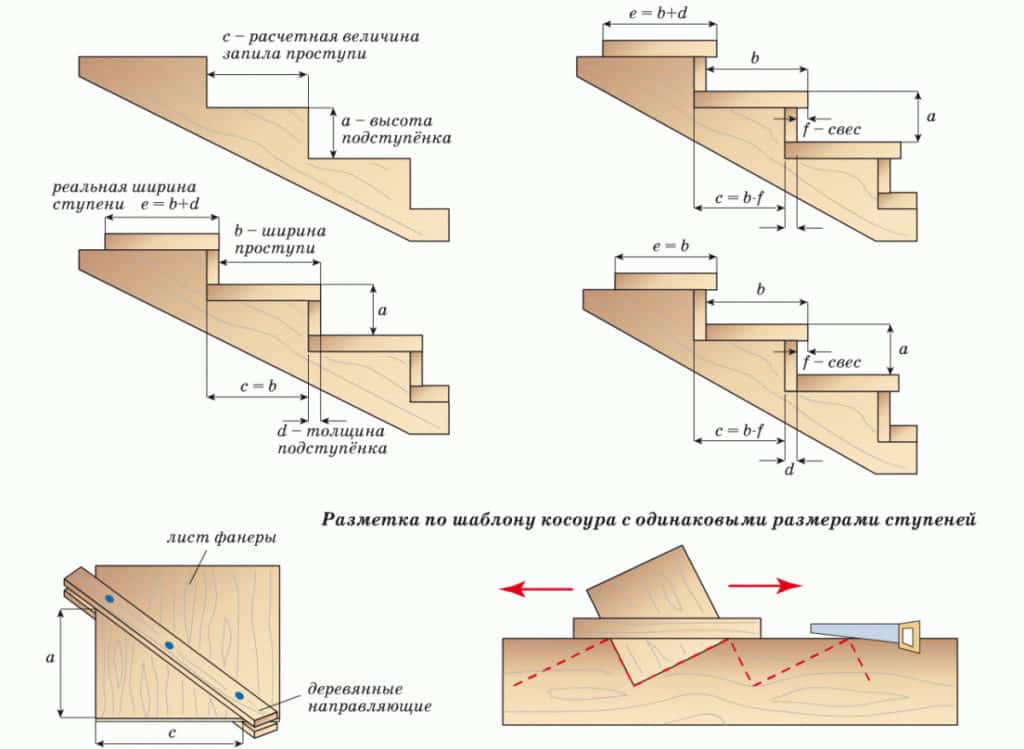

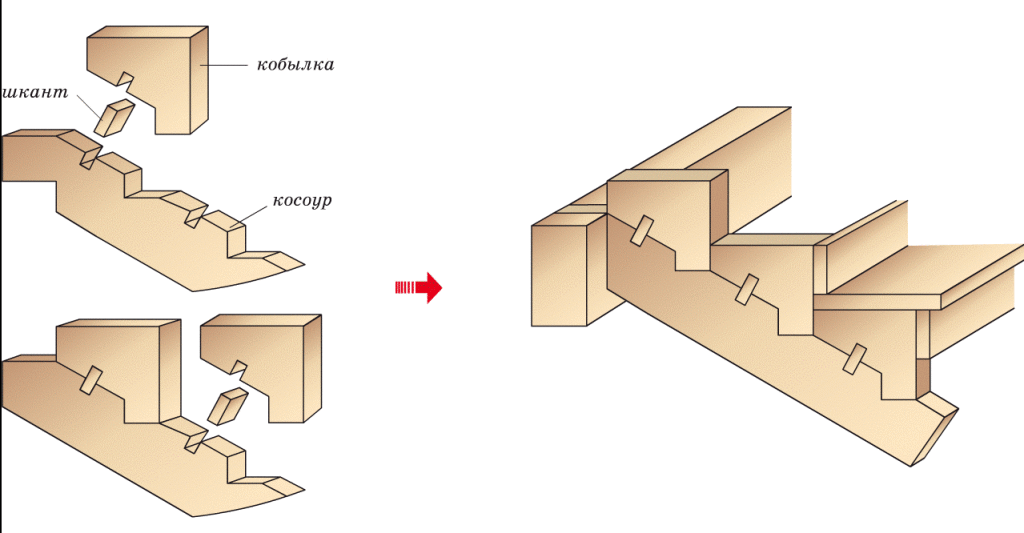

Разметка цельного косоураВариант изготовления косоура с кобылкамиСборка тетивы со стяжками жесткости

Выемки для ступеней выпиливают электролобзиком или пилой. Далее приставляют заготовку к месту монтажа так, чтобы нижний край упирался в пол, а верхний – в перекрытие. Запилы под ступени должны находиться горизонтально, без «завалов». После этого рекомендуется отшлифовать поверхность бруска, выполнить фрезеровку, закругляя внешние края.

Для оптимальной жесткости иногда может потребоваться 2, 3 или 4 косоура, число которых подбирается в зависимости от ширины лестницы. Иногда проще заказать готовый несущий каркас, куда будут входить все элементы с вырезами, обозначенные номерами для состыковки в соответствии со схемой.

Установка ступеней и подступенков

Подступенки монтируют в подготовленные запилы косоура, выравнивают и зашкуривают. Закрепление выполняют с помощью саморезов, которые после можно зашпаклевать или закрыть отделочным материалом.

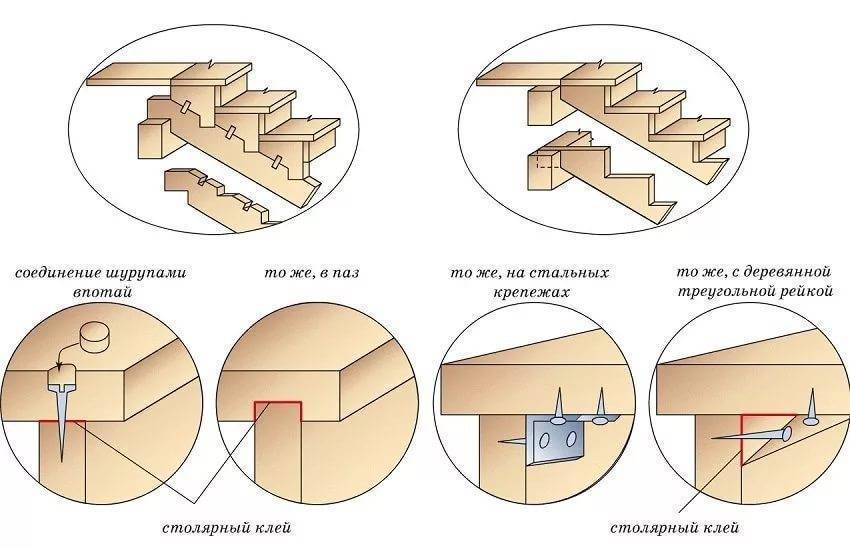

Способы установки ступеней на косоурВарианты крепления ступеней к тетиве

После фиксации подступенков устанавливаются заранее фрезерованные ступени, длина которых должна превышать расстояние между парой крайних косоуров на 1-2 см. Ширина элементов должна быть на 2-3 см больше гребеночного выступа. Крепление ступеней к подступенкам и косоурам осуществляется на саморезы, шляпки которых должны быть утоплены в дерево.

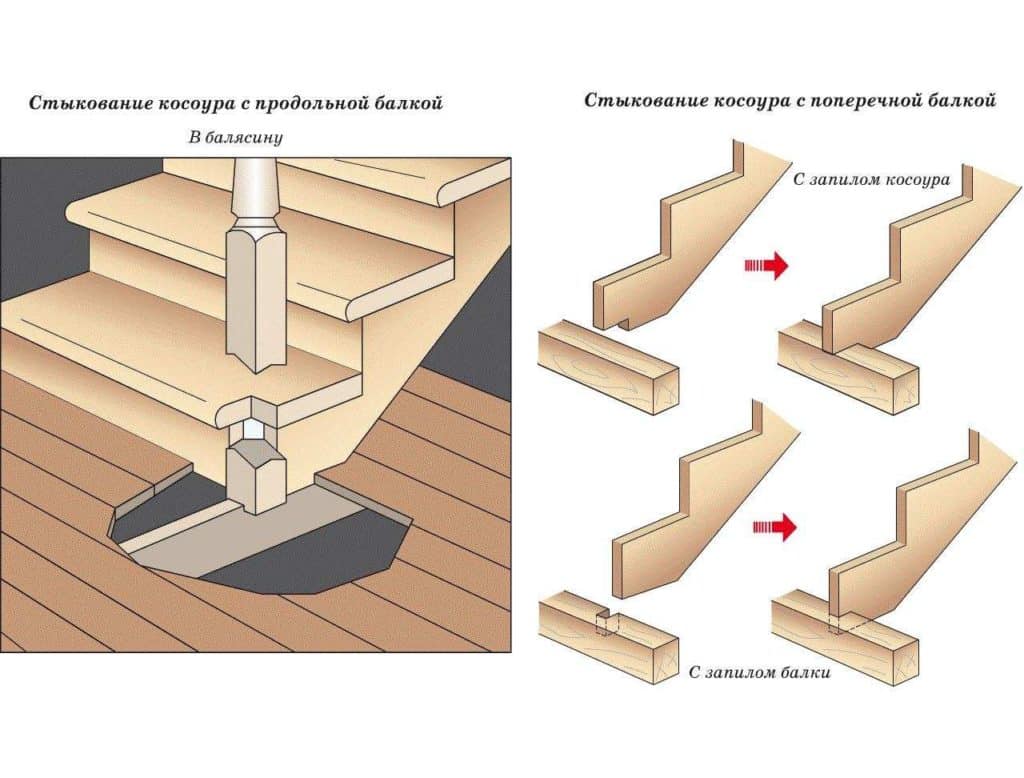

Крепление косоура к верхнему перекрытию. Способы соединения элементов лестницы.Крепление косоура к полу

Монтаж ограждений

Придать конструкции завершенный вид можно с помощью вспомогательных деталей. Для этого могут применяться резные, прямые, фигурные деревянные и металлические ограждения.

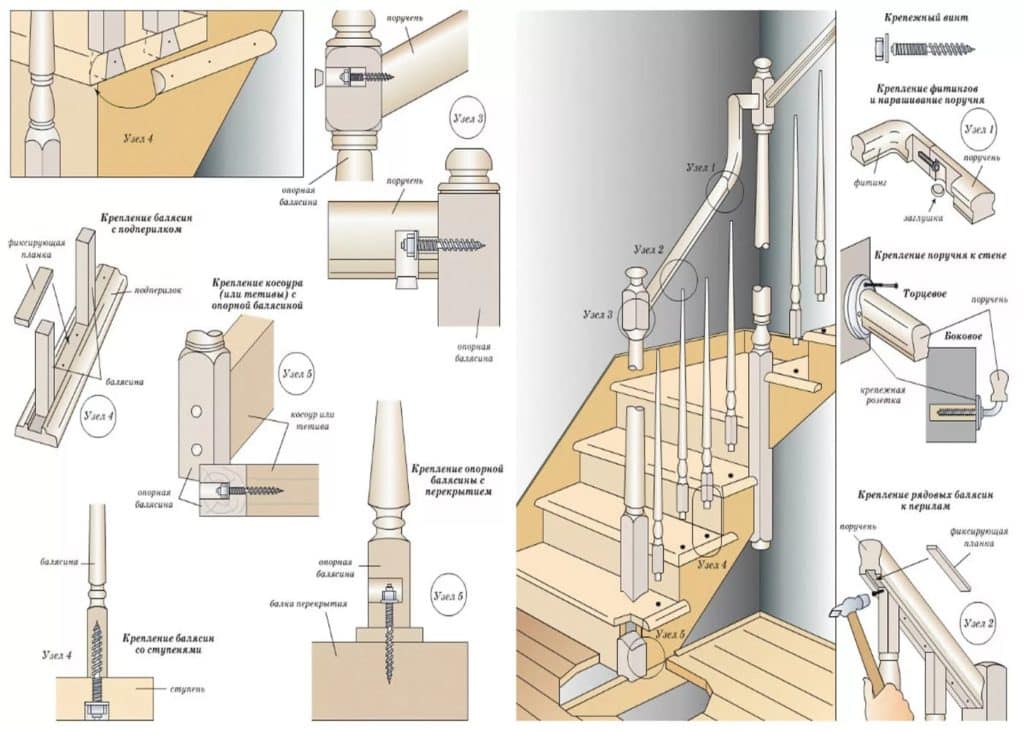

Схема крепления ограждений

Установка столбов с балясинами считается сложной задачей, где требуется точная разметка с подгонкой. В ступеньке отверстие для шканта размечается на расстоянии от края, равном ½ ширины основания балясины. Затем на ступенях делают отверстия и вклеивают в них шканты (они должны выступать на 1-1,5 см от поверхности).

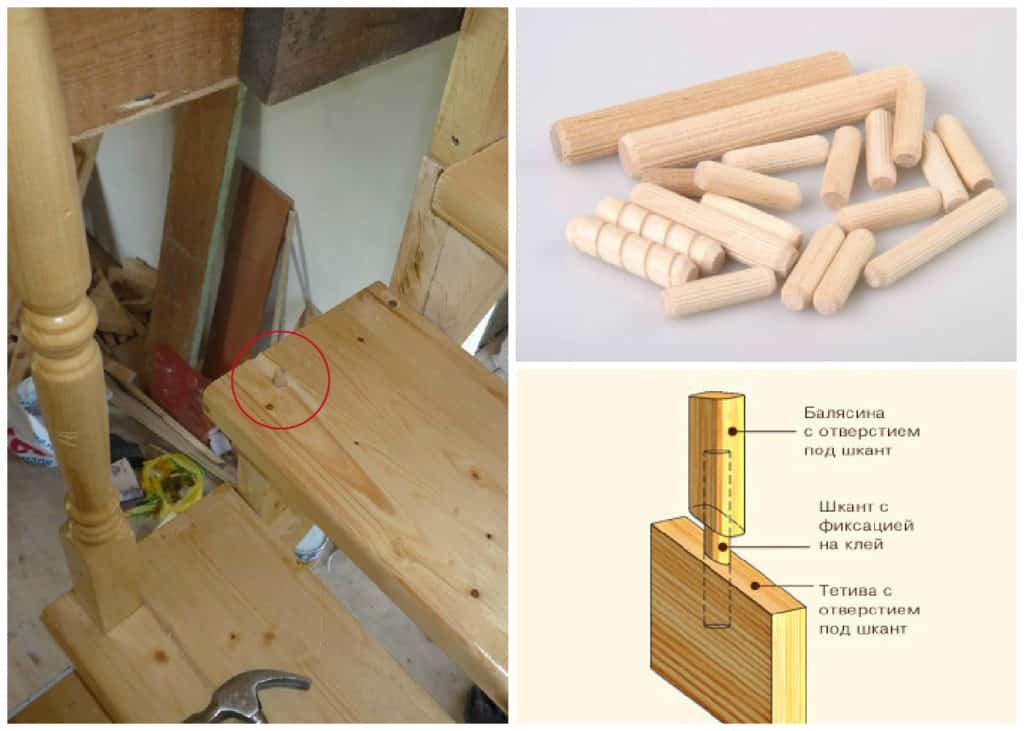

Крепление балясин на шканты

После этого по диаметру шканта надо сделать отверстия в основе столбов и балясин, промазать их клеем. Все элементы насаживают на шканты с регулировкой по вертикальному уровню. Далее подготавливают поручни, обрезая края под нужным углом и фрезеруя их с нижней стороны. Для стыковки с опорами на срезе элемента высверливают отверстия. Поручень устанавливается на вклеенный в опорный столб шкант.

Крепление балясин с перилами

Далее балясины промазываются клеем, а сверху на них укладываются поручни в паз. И хотя фиксация в паз довольно надежна, рекомендуется зафиксировать стык тонкими саморезами.

После высыхания клея лестницу нужно покрыть антисептической грунтовкой, затем поверхность обрабатывается прозрачным лаком или краской. Можно поставить декоративный плинтус. В винтовой лестнице можно выполнить оформление осевой опорой в виде бревна или балки, установить гнутую тетиву для опоры ступенек. Цена такой конструкции будет высокой, так как в производстве применяется вязкая гибкая древесина, но финальный эффект того стоит.

Бетонная лестница на второй этаж своими руками инструкция

Такую лестницу можно устанавливать только в домах с железобетонными перекрытиями.

Изготовление несущей конструкции

Строительство бетонной лестницы делится на несколько этапов: возведение опалубки, армирование и заливка раствора.

Опалубка строится из влагостойкой широких досок, фанеры или листов ОСП на деревянных подпорках. Она должна сформировать будущую лестницу

Важно, чтобы между панелями опалубки не оставалось щелей, поэтому их стягивают саморезами. Все они были выставлены по уровню. Изнутри готовую конструкцию можно застелить пленкой, чтобы бетон не прилип к деревянным элементам

Изнутри готовую конструкцию можно застелить пленкой, чтобы бетон не прилип к деревянным элементам.

Далее выполняется армирование металлической сеткой из скрепленных сваркой или связанных вязальной проволокой металлических прутков диаметром 8-12 мм. Арматурный каркас укладывается на проставки – он не должен соприкасаться с дном и стенками опалубки. После армирования монтируются доски, формирующие ступени.

Заключительный этап – заливка в опалубку бетонного раствора марки В15 и выше. В процессе его нужно уплотнять специальным вибратором. Поверхность каждой ступени тщательно разглаживается по уровню доски.

Отделочные работы

За бетоном необходимо ухаживать, чтобы он хорошо схватился и не растрескался. Для этого в течение первой недели поверхность периодически поливают водой и держат под пленкой.

Снимать опалубку можно не ранее, чем через 28-30 дней после заливки. А приступать к чистовой отделке – после завершения основных строительных работ, одновременно с внутренней отделкой помещений.

Отделывать такую лестницу можно любыми материалами: керамогранитом, натуральным камнем, деревом. Но многие из них слишком нагружают и без того тяжелую конструкцию, поэтому идеальным выбором станут дерево, ламинат, ковролин.

Отделка бетонных ступеней деревом

Для выдвижной лестницы понадобятся…

Выдвижной вариант несколько сложнее, чем приставной, но это искупается тем, что он более компактный, что облегчает его хранение. Помимо деревянных брусьев, вам потребуется клей, шнур из капрона, муфты и скотч. Выбрав длину лестницы, сооружаемой своими руками, оптимальную для собственных потребностей, следует разделить ее на 3 части. На первом сегменте муфта намертво приклеивается и образовывает проем для части тетивы нижнего сегмента.

Чтобы надеть муфту на продольную поперечину следующей секции, она должна быть достаточно свободной. Для этого можно сделать брусок-расширитель – небольшой кусочек бруса обматывается скотчем, а потом вставляется в противоположный конец муфты, в которую уже вбит стационарный сегмент тетивы. Получившееся сооружение обматывают капроновым шнуром и оставляют высыхать. Потом брусок со скотчем вынимают, и муфта готова к приему второго сегмента.

Перекладины с тетивами собирают либо, насаживая на шип, пропитанный клеем, либо, просто приклеивая будущие ступени и обматывая место сборки капроновым шнуром. Когда сборка закончится – следует подумать, чем покрасить деревянную лестницу, которую вы сделали своими руками: или водоотталкивающей краской, либо покрыть лаком, предварительно тщательно высушив. Раскладную лестницу сооружают практически так же.

Изготовление прямой бетонной лестницы

В просторном доме с бетонными перекрытиями второго этажа можно сделать лестницу из бетона. Чаще всего в домах монтируют конструкции двух видов – монолитную и комбинированную, в которой бетонным является только косоур. Второй вариант смотрится более привлекательно и изящно. Для изготовления бетонной лестницы обязательно нужна опалубка и очень прочное основание.

Изготовление прямой бетонной лестницы

В процессе работы понадобится:

• обрезная доска, обитая пленкой, или водостойкая фанера;
• прочный брус 100х100 мм;
• вязальная проволока и арматура;
• саморезы;
• бетонный раствор.

Доски для опалубки выбирают толщиной 3 см, толщина фанеры не должна быть менее 18 мм. Все размеры просчитывают так же, как и для деревянной лестницы, но основание должно быть максимально прочным. Начинают со сборки опалубки: доски или фанеру сбивают по чертежу, соблюдая угол наклона и не допуская образования щелей.

Готовую опалубку устанавливают между этажами и закрепляют с помощью деревянных брусков. После этого внутри каркаса раскладывают арматуру, связывая поперечные прутья проволокой. В местах установки перил закрепляют пробки из дерева, а потом заливают опалубку готовым раствором. Заполнить каркас нужно сразу, иначе монолитность основы будет нарушена.

Заполнение каркаса лестницы бетоном

Когда бетон хорошо схватится, опалубку снимают, а поверхность ступеней периодически увлажняют, чтобы избежать растрескивания. Приступать к отделке можно только после полного высыхания и упрочнения бетона. Для изготовления комбинированной лестницы заливка косоура производится точно так же, но опалубку делают гораздо уже и с учетом монтажа ступеней.

Когда бетон хорошо схватится, опалубку снимают

Для отделки монолитной конструкции используют дерево, камень, плитку и другие материалы. При облицовке следует учитывать вес материала, ведь плитка и камень оказывают большую нагрузку на основание, чем деревянные панели. На бетонный косоур могут крепиться любые ступени, особенно хорошо сочетается такое основание с деревом.

Виды переносных лестниц

Даже эта несложная конструкция имеет несколько видов, которые немного отличаются друг от друга:

• Приставная – прямая, достаточно громоздкая лестница с крепкими ступенями. Она занимает немало места при хранении – обычно ее подвешивают на два штыря, вделанные в стену любой сельскохозяйственной постройки. Рекомендуемый угол наклона при использовании – 60-75 градусов. Для относительно молодых людей спуск и подъем по ней особых затруднений не доставляет, а вот переноска грузов, особенно габаритных, почти невозможна. Дети и пожилые люди ею пользоваться не могут.
• Складывающаяся или раскладная – в отличие от приставной, не занимает много места. Ее чуть труднее сделать своими руками – части крепятся на специальные шарниры, благодаря которым она складывается и свободно размещается в углу. Ее применяют, когда нужно достаточно часто подниматься наверх, например, на чердак или в мансарду на втором этаже. Зачастую с одной стороны такая лестница заканчивается креплениями в виде крючков, с помощью которых ее цепляют за пазы, расположенные, например, на чердачном люке. Один из самых известных вариантов складной лестницы – стремянка.
• Выдвижная – это прекрасная альтернатива складной лестнице, правда, места она занимает чуть больше. Внутри каждой тетивы находятся специальные пазы для секций, и каждая последующая из них легко входит в предыдущий паз. Угол наклона можно установить практически любой, удобный для пользователей.

У каждого из вариантов имеются свои достоинства и недостатки, поэтому вид лестницы, как правило, выбирают в индивидуальном порядке.

Складываемая деревянная лестница на чердак

Терминология

Прежде чем перейти к рассмотрению конструктивных особенностей, следует «расшифровать» некоторые специфические определения. Основные элементы показаны на схемах.

• Ступенька. Ее горизонтальная часть называется поступью, вертикальная (ее может и не быть) – подступенком.
• Поддерживающие балки. Если ступени примыкают к ним торцевыми частями, то это – тетива. Если они «накладываются» на балку и их края выступают за нее, то она называется косоуром.
• Опоры перил. Их чаще называют балясинами или столбами. Для винтовой конструкции используется термин стойка.
• Крепежные детали. В некоторых разновидностях лестниц фиксация ступеней непосредственно на примыкающей стене производится специальными болтами – больцами.

Виды конструкций лестниц

Для самостоятельного изготовления наиболее простые – маршевые. Для частного дома они устанавливаются одно- или двух пролетными. Винтовые лестницы для самостоятельной сборки намного сложнее (об этом рассказано здесь). Кроме того, и производство необходимых расчетов для них имеет свою специфику.

Подготовка необходимого материала и инструментов

Зная все параметры конструкции, можно заготовить нужный материал. Деревянные лестницы можно изготовить из разных пород. Многие специалисты рекомендуют использовать дуб, бук или лиственницу. Но такие материалы довольно дороги. Наиболее чаще используются хвойные породы. Они достаточно прочные, легко поддаются обработке и стоят недорого.

При покупке древесины важно обратить внимание на ее качество. На досках не должно быть мест гниения, выпавших сучков и деформаций. Также проследите, чтобы древесина была хорошо высушена

Также проследите, чтобы древесина была хорошо высушена.

Для монтажа деревянной лестницы в доме вам понадобится:

• бруски для косоуров, их толщина должна быть не менее 50 мм , а ширина в соответствии с размерами ступенек. Длины бруска должно хватить на всю длину марша, сшивать два бруска не допускается;
• доски для проступи толщиной в 40 мм ;
• доски для подступков толщиной в 30 мм ;
• балясы, перила и другие дополнение лучше приобрести в готовом виде, они будут иметь более эстетичный вид;
• оцинкованные саморезы, шурупы и анкерные болты для крепления.

Кроме этого, необходимо подготовить инструмент для работы. А именно:

• приспособления для разметки и измерения (рулетка, линейки, строительный уголок);
• для проделывания отверстий нужна будет дрель (лучше электрическая);
• ножовка по дереву (для крупных деталей) и ножовка по металлу (для мелких деталей);
• отвертка или лучше шуруповерт с набором насадок;
• молоток и стамеска для делания пазов;
• рубанок (лучше электрический);
• шлифовальное полотно.

Ну и, конечно, под рукой должен находится подробно разработанный чертеж.

Способы крепления подступенков своими руками

Явная опора отсутствует как таковая, но не стоит думать, что никакого укрепления подступенков не существует. Все скрыто от глаз, чтобы не портить ощущение легкости конструкции. Для консольных лестниц на второй этаж существует несколько интересных вариантов крепления к стене.

1. Крепление в стену. В этом случае ступени входят внутрь стены на глубину от 20 до 40 см. Глубина зависит от используемого материала, а также от характеристик стены.
2. Косоур. Представляет собой сложную металлическую конструкцию. Снаружи выглядит изящно. К стене предъявляются высокие прочностные требования, но уже не нужна существенная толщина.
3. Больца. Нагрузка пошагово передается на каждый нижеследующий элемент, основные крепежи в полу и потолке. Соединения располагаются между подступенками.
4. Тросы. Крепятся к висящей части ступеней, поддерживают их, нагрузку передают потолку, конструктивно заменяют собой поручни.
5. Профиль. Весьма надежный вариант. Несущие элементы крепятся к стене, обшиваются гипсокартоном или отделочным листовым другим материалом.

Выбор крепления зачастую зависит от характеристик стены, которая держит ступени. Можно использовать типы крепления в комбинации, если вы не уверены в надежности получившейся лестницы.
