Простая лестница из профильной трубы: монтаж своими руками

Как выбрать профиль?

Перед тем как сделать лестницу из профильной трубы, вам необходимо выбрать правильный вариант профиля. Оптимальное сечение – от пяти до семи миллиметров. Ширина сечения металла подбирается с учетом конструктивных особенностей. Так, например, если каркас имеет единственный ломаный косоур в центральной части, подойдет профиль 60х80 миллиметров. Для единственного лестничного прямого косоура понадобится профиль 50х100 миллиметров. Если вы планируете использовать два прямых косоура, подойдет как первый, так и второй вид профиля. Сварной каркас для ступеней должен отдельно иметь профиль 25х25 мм.

Разновидности лестниц из профильной трубы

Металлические лестницы из звеньев прямоугольного сечения имеют различную конфигурацию в зависимости от условий эксплуатации, планировки помещений и архитектуры зданий.

Выбор конструкции делается по таким критериям:

• требуемая пропускная способность;
• максимальная нагрузка;
• эстетическая составляющая;
• допустимый размер;
• соответствие интерьеру;
• собственные финансовые возможности.

Сделать практичное и красивое сооружение по силам любому мастеру, имеющему опыт обращения с бытовыми инструментами. Качественное выполнение задачи во многом зависит от правильности проектирования и составленных чертежей.

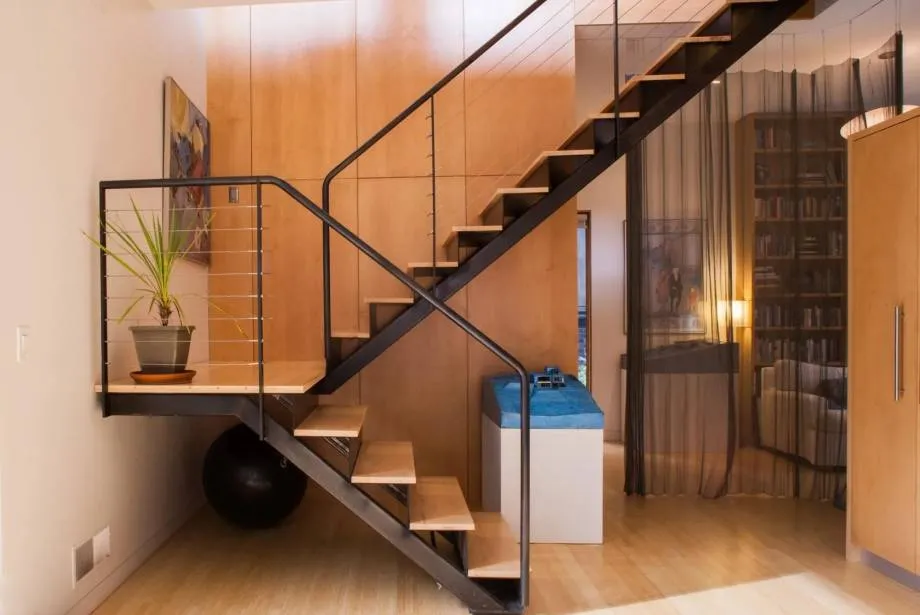

Маршевая

Маршевые конструкции представляют собой пролеты со ступеньками и перилами, соединенными на площадках. По устройству могут быть поворотными и прямыми. Такие лестницы из профтрубы используются для передвижения людей внутри и снаружи зданий, оборудования крутых склонов на местности.

В зависимости от высоты строения делается один маршевый пролет или несколько. Одинарная конструкция устанавливается при входе в дом, подвал, на чердак или внутри здания при большой площади комнат. Лестницы из нескольких маршей делаются для оборудования подъема между двумя близко расположенными стенами.

Количество ступеней на одном марше составляет 14-20 при крутизне 40-80 º.

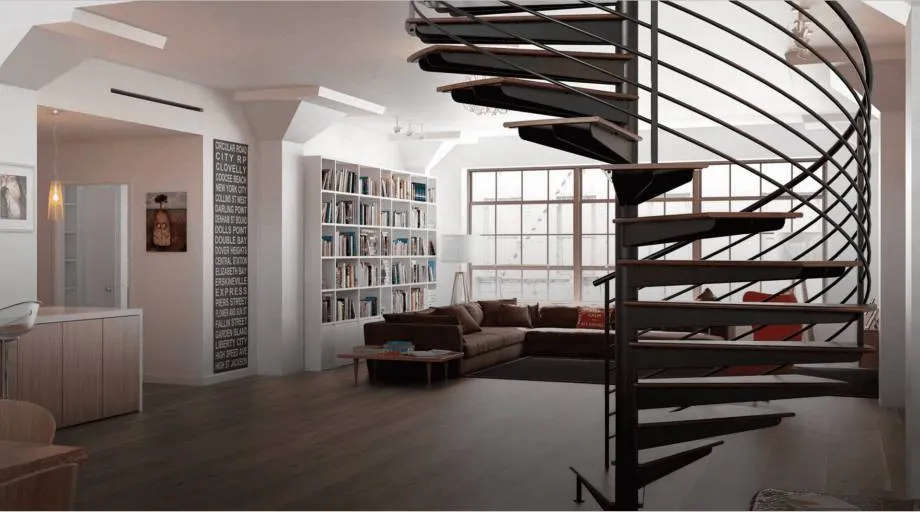

Винтовая

Винтовые сооружения выбираются с целью экономии места в строениях, не отличающихся большой площадью. Частью ее основы является центральная стойка, выходящая на второй этаж, где она жестко закрепляется на плите перекрытия. Изделие состоит из спиральной опорной трубы, изогнутого поручня, ступеней и перемычек.

Крепление деталей осуществляется к стойкам между плитами или к несущей стене. Правильно спроектированная спиральная конструкция отличается презентабельностью, прочностью и надежностью. Сооружение отлично вписывается в любой интерьер, занимая минимум полезной площади.

Стремянка

Самодельную стремянку изготавливают для постоянного или временного использования. Исходя из предназначения выбирается складная или монолитная конструкция. Цельная стремянка представляет соединенные перемычками марш и обратные опоры. После проведения строительства или ремонта изделие распиливается на звенья для повторного использования или сдачи на металлолом.

Складное устройство имеет подвижное соединение для приведения в рабочее и транспортное положение. Соединение может быть шарнирным, накидным, болтовым, цепным и тросовым. Ступени делают неподвижными или поворотными.

Разнообразие моделей

Мастера утверждают, что из профильных труб можно изготовить конструкцию любой формы. Однако сам конструктив всегда состоит из ступеней и опорной системы, которая реализуется в следующих видах:

• Косоур. Каркас, на который ступени опираются сверху. Косоур бывает прямолинейный или ломаный (ступенчатый), а также одинарный (центральный) или двойной.
• Тетива. Каркас, на котором ступени закрепляются торцевой частью.

Если рассматривать форму металлопрофильных лестниц, то обнаружатся следующие разновидности: маршевая, винтовая, приставная модель и стремянка.

Маршевая

Маршевая конструкция включает один или несколько пролетов (маршей), связанных поворотным элементом. В роли поворотных элементов выступают горизонтальные площадки или забежные ступени (ступени с непараллельными краями). Маршевые лестницы обладают следующими особенностями:

• Конструкции относятся к наиболее удобным и функциональным вариантам. Они часто встречаются в частном жилье, так как проектировать их несложно, а монтаж не занимает много времени.
• Для обустройства им нужна большая площадь. Использование площадки делает каркас более прочным, а пользование лестницей – более удобным. Выбор забежных ступеней несколько экономит площадь, но при этом увеличивает риск травматизма.
• Если необходимо уменьшить занимаемую конструкцией площадь, марш можно сделать более крутым (увеличить угол подъема). Необходимо помнить, что такое решение сделает лестницу менее удобной.
• Изделия из профтрубы могут опираться на один или два-три параллельных косоура, поворотную площадку изготавливают из дерева.

• Под одномаршевой лестницей достаточно места, чтобы обустроить систему хранения, зону отдыха или уголок для домашнего питомца.
• Если позволяют архитектурные особенности планировки, маршевую конструкцию можно разместить вдоль стены, в этом случае поворотный элемент будет находиться между углами двух стен. Сооружение получится более надежным и займет минимум места.

Винтовая

У винтовой лестницы всегда есть центральная опорная стойка, на которую приходится основная нагрузка. Второй, внешней опорой лестницы из трубы служит спиральный косоур. Ступени имеют неправильную форму: одна боковая сторона узкая, другая – широкая. Для монтажа ступеней используется веерный способ: узкий край крепится к центральной трубе, а широкий – к спиральному косоуру.

Такое интерьерное решение обладает двумя важными преимуществами. Во-первых, оно имеет оригинальный внешний вид, а во-вторых, оно экономит место (при одинаковой ширине ступеней винтовая лестница занимает в 1,5 раза меньше места, чем маршевая).

Однако спиральные конструкции трудно назвать популярными по следующим причинам:

• Труднее разработать проект и сделать расчет, да и монтаж будет более кропотливым, чем традиционной маршевой модели.
• Она не так удобна в эксплуатации. По ступеням труднее передвигаться, особенно с занятыми руками, сложнее разминуться с другим человеком, по ней невозможно поднять на второй этаж громоздкую мебель или бытовую технику.

Компромиссным решением может стать поворотная лестница (с забежными ступенями), сочетающая черты двух предыдущих вариантов. Она выглядит эстетично и удобна в эксплуатации, но для ее сооружения также нужны специальные знания и навыки.

Приставная

Приставной называют конструкцию, которая нуждается в дополнительной опоре, чтобы быть устойчивой. Инвентарь, без которого не обходится ни одно частное хозяйство, является самым простым для изготовления вариантом. Лестница состоит из двух опорных балок и ступеней; ширина ступеней лежит в промежутке 35-50 см, высота редко превышает 2,5-3 м.

Приставная лестница из профильной трубы тяжелее деревянной, но зато она прослужит намного дольше. Для защиты от скольжения на опоры одевают резиновые или пластиковые наконечники.

Стремянка

Еще один мобильный вариант, отличающийся большим комфортом использования и способностью раскладываться. В рабочем состоянии стремянка напоминает букву «Л». Ступени могут быть только с одной или с двух сторон (одно- или двустороннее восхождение), для жесткости между сторонами крепится площадка-стопор.

Чем больше угол раскрытия в рабочем состоянии, тем более устойчивой (и надежной) будет изделие. Чтобы изготовить стремянку понадобится дополнительное приспособление – шарнирный механизм.

Выбор дизайна лестницы

На сегодня проработаны все возможные варианты подобных архитектурных сооружений, есть даже стеклянные без опор или почти вертикальный «утиный шаг» с половинами ступеней – под каждую ногу. Но самая популярная  —  это маршевая лестница, из профильной трубы своими руками ее сможет соорудить даже начинающий мастер.

Конструкция из одного пролета между поворотными площадками, независимо от составляющих элементов, именуется лестничным маршем. Они бывают прямые, двух- и многомаршевые. У винтовых лестниц сплошная цепочка ступеней вокруг общей оси. Их предназначение разное – ландшафтные и внутридомовые (входные, межэтажные).

Самые надежные – стационарные, но когда их нет, приходится использовать переносные и трансформируемые (раскладные). Основные элементы изготавливают из разных материалов:

• металла (профильной трубы, уголка, сварных деталей);
• железобетона;
• дерева;
• из композитных материалов;
• комбинированные лестницы.

Наружные лестницы чаще всего делают только из металла, но можно дополнить ее элементами из дерева или камня

Их монтируют разными способами, металл же чаще всего варят, сварка лестницы из профильной трубы – наиболее надежный метод монтажа. Лестницы бывают:

• на больцах;
• на косоурах;
• на тетивах.

От этого выбора зависит, какие конструктивные детали понадобятся для сооружения. Используйте готовые иллюстрации, чтобы определиться, какой вариант наиболее приемлем в вашей постройке – наружные и внутренние конструкции, на косоурах или больцах.

Основные «плюсы» профильных заготовок:

Устойчивость к разрушению от влаги и плесени, что важно в прихожих и коридорах с резкими перепадами температур или отсутствием отопления.
Лестница на металлокаркасе имеет самый большой срок эксплуатации, не требует частого ремонта, а после демонтажа ее можно продать или сдать на металлолом.
Модульная или сварная металлическая конструкция легко собирается и устанавливается на место.
Простота дизайна позволяет легко адаптировать металлическую лестницу под любую стилистику интерьеров.
Доступность материала и относительно невысокая себестоимость. Хорошая альтернатива для тех, кто не работает по дереву
Наибольшая прочность и надежность относительно всех типов маршевых пролетов из других материалов.
При наличии навыков сварщика и аренды аппарата требует намного меньше времени, чем работа с деревянными заготовками.
Вариативность – возможность изменения внешнего облика лестницы разными элементами декора и использованием отделочных материалов (мрамор, пластик, стекло, плитка).

Трубы большого сечения применяют только в качестве опор для лестницы, в самой конструкции следует использовать тонкие трубы

Особенности проектирования

Разнообразие видов лестниц небольшое: маршевая лестница, винтовая, приставная и стремянка.

Приставная маршевая лестница – самая простая по конструкции. Берутся два отрезка трубы длиной 2–3 м и соединяются между собой ступеньками. Их тоже можно сделать из отрезков трубы длиной 40–50 см. Соединения лучше выполнять сваркой. Но такая лестница годится для эпизодических применений. А в доме нужна стационарная лестница, связанная с конструктивными элементами самого дома.

Основные конструктивные различия межэтажных лестниц можно свести к двум решениям. Лестницы, построенные на косоурах, когда ступени кладутся сверху на опору, и лестницы, построенные на основе тетивы, когда ступени крепятся к опорному элементу торцом.

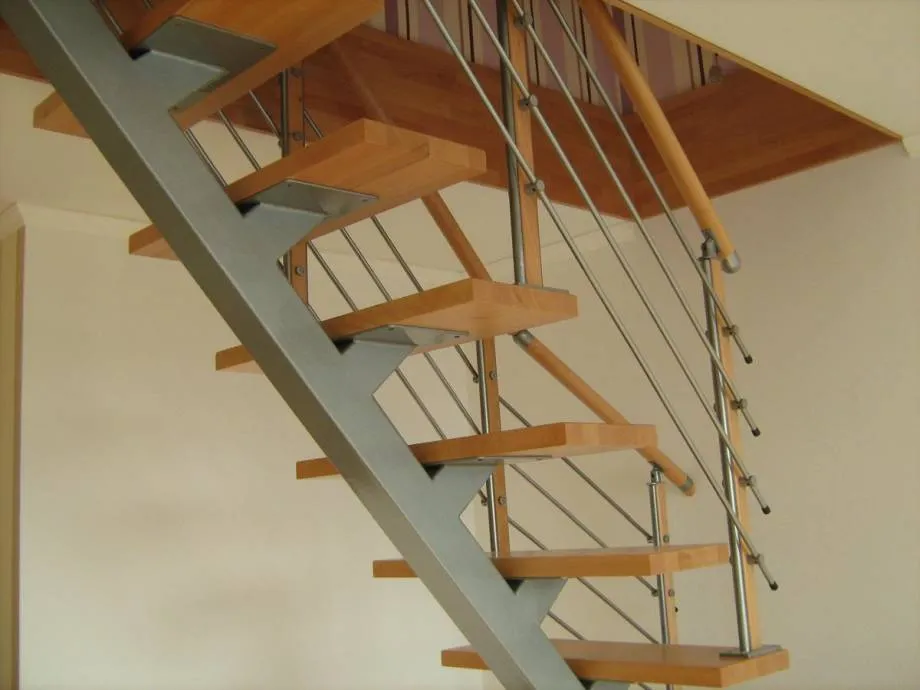

Косоур – это элемент каркаса лестницы, расположен под ступенями. Бывает прямолинейным в виде одной балки по оси марша или двух параллельных, сдвинутых к краям.

Тетива – это элемент каркасы, прикреплённый к торцам ступеней.

Количество ступеней определяется простым арифметическим подсчётом. Длина марша, например 300 см, поделённая на глубину ступени (обычно это 30 см), даёт количество ступеней в одном марше, в примере это будет 10 штук.

ФОТО: viascio.ruРазмеры лестничной конструкции

Маршевый вариант

Лестница может состоять из нескольких маршей: одного, двух или трёх. Марши стыкуются между собой через поворотные площадки. Маршевая конструкция состоит из одного или нескольких пролётов. Их соединяют поворотные площадки или забежные ступени. Это ступени оригинальной формы, их стороны не параллельны. Такие поворотные комбинации экономят жилую площадь. Каркас получается более прочным. Увеличение крутизны марша позволяет сэкономить ещё большую площадь, но ходить по такой лестнице гораздо тяжелее.

ФОТО: o-trubah.comМежэтажная лестница в маршевом исполнении

Винтовая модификация

Винтовая компоновка лестницы позволяет сэкономить ещё больше жилой площади. Она смонтирована вокруг центральной стойки на косоуре спиральной формы. И ступени у неё не прямоугольные. Вид у лестницы оригинальный, площадь она занимает минимальную, но ходить по ней неудобно – двоим не разойтись. А поднять на верхний этаж большой телевизор вообще невозможно. Это лестница на любителя.

Стремянка

Проектирование стремянки подчиняется цели её создания. Это явно переносное изделие, и вес её должен быть минимальным. С ней придётся бегать по саду, таская в руках в сложенном виде. И в доме она может потребоваться в разных комнатах, ведь не каждому мужчине его собственный рост позволяет поменять лампочку в люстре на потолке. Вот тут стремянка поможет. И в рабочее состояние её нужно приводить одним движением.

Процесс монтажа гипсокартонной лестницы

1. Гипсокартонные листы, металлический профиль и крепежи обойдутся значительно дешевле в сравнении с другими материалами: металлом, деревом, плиткой.
2. Такой тип отделки довольно просто выполнить своими руками, и за очень коротки сроки “ввести в эксплуатацию готовый объект.
3. Гипсокартонную обшивку на металлическом каркасе можно декорировать любыми способами, создавая на них лепнину, фактурную поверхность, имитацию мрамора и прочие.

1. Обшивка из гипсокартонных листов позволяет скрыть каркас из металла или дерева со всех видимых сторон или некоторую часть.
2. Закрыть лестничный пролет снизу, подшить лист под нижней частью марша, изготовив полноценный потолок, что позволит более продуктивно использовать полученное под лестницей пространство.

Итак, из гипсокартона на лестничной конструкции можно соорудить следующие элементы: перила с ограждениями, перегородки под маршем, отделку пролета со сторон и подшивку листами снизу. Схема крепления металлических профилей

• Крепежи для обшивки и саморезы по металлу клопы или пресс-шайбы.
• Гипсокартон можно использовать обычный стеновой. Для его отделки серпянку и универсальную шпаклевку.

Как правило, в дополнительной отделке нуждаются лестничные конструкции, собранные в виде основания из металлических элементов. Полноценные деревянные варианты и так отлично впишутся в общий ремонт, но, из дерева может быть создана рама. Почему обшивка лестницы гипсокартоном можно посчитать удачным вариантом отделки? Причины таковы:

Изготовление лестницы из профтрубы своими руками

Металлическая конструкция, по которой несколько раз в день будут проходить все члены семьи, будет надежной только в том случае, если собирается с помощью сварки. Если у Вас имеются небольшие навыки сварщика, то вполне возможно сварить и установить лестничные марши в частном доме своими руками. Самодельные конструкции смотрятся ничуть не хуже покупных. Ниже мы рассмотрим монтаж одномаршевой конструкции с прямыми ступенями и прямыми косоурами – она самая простая конструктивно.

Необходимые инструменты и материалы

Для сварки металлических конструкций понадобятся:

• Cварочный аппарат. Для домашнего мастера достаточно иметь инверторный сварочный аппарат со сварочным током 160-200 А.
• Электроды.
• Дрель, шуруповерт.
• Электролобзик или болгарка, отрезные круги для резки металла, шлифовальные круги.
• Ручной фрезер – для сошлифовывания сварных швов.
• Рулетка, металлический складной метр, угольник, транспортир, отвес, строительный уровень.
• Рубанок.
• Молоток.
• Струбцины.
• Наждачная бумага, кисти.
• Антикоррозионная грунтовка.
• Краска.
• Сушеные доски толщиной 40 мм для ступеней.
• Лак для древесины.

Чертежи и схемы

Устройство лестницы требует очень точной порезки заготовок и их сварки, установки готовых конструкций. Поэтому до начала работ необходимо вычертить точный чертеж или подробную схему, точно указать все углы и размеры.

Порядок выполнения работ

Перед выполнением работ тщательно размечают профиль и нарезают заготовки каркаса. Затем устанавливают косоуры, приваривают боковые опоры для ступенек («зигзаг»), поперечные перемычки-опоры. Сошлифовывают или фрезеруют сварные швы, зачищают весь каркас наждачной бумагой, красят. Затем монтируют ступени и ограждение.

Видео по изготовлению

Особенности сборки конструкций при помощи сварки показаны на видео:

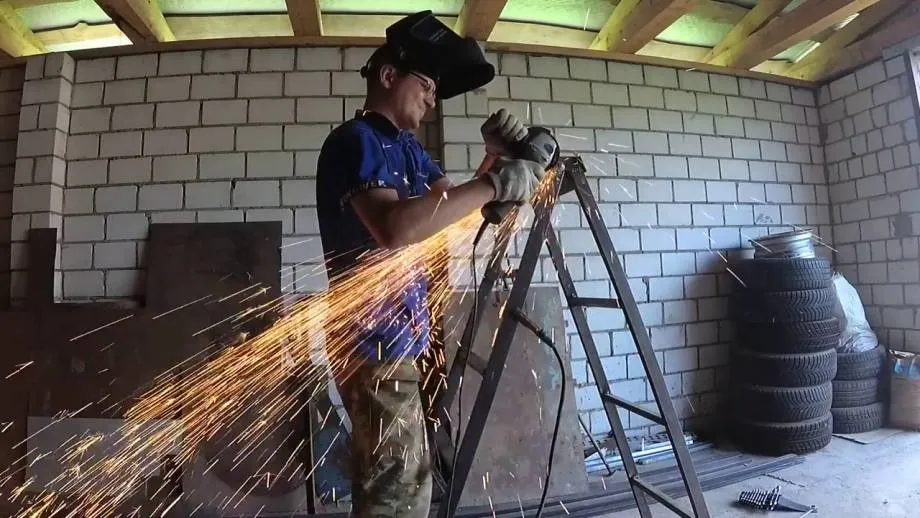

Подготовка каркаса

Перед тем, как сварить заготовки, необходимо сошлифовать или сфрезеровать заусенцы на местах отреза заготовок. К нижнему концу косоуров приваривают опорные пластины. Заготовки для косоуров устанавливают на свое место и приваривают к закладным или анкерам, заранее заложенным в стену. Эту работу нельзя выполнить самостоятельно – потребуется помощник. Тщательно вымеряют углы наклона до и после установки. Затем тщательно размечают место установки нижней ступени, приваривают две заготовки – получается боковая опора для ступеньки. Затем повторяют с другой стороны, приваривают поперечину – и так до верха лестницы.

После проварки каждого шва необходимо дать металлу остыть, иначе конструкцию «поведет». Металл при сварке сильно нагревается и может деформироваться, поэтому после каждого этапа сварки необходимо проверять размеры и правильность углов и горизонтальность-вертикальность каждой детали.

Делая сварку, необходимо делать перерывы, чтобы металл успел остыть и его не «повело». Швы сошлифовывают или сфрезеровывают – выступающие валики очень портят общее впечатление от конструкции.

Установка ступеней

Отпиливают в размер доску, ошкуривают, покрывают при необходимости водорастворимой краской для придания нужного тона, высушивают, покрывают 2-3 раза лаком. Просверливают отверстия и прикручивают доски к боковым и поперечным опорам саморезами.

Монтирование ограждения

Современное ограждение монтируется обычно при помощи болтов с гайками или саморезов. С нижней стороны столбиков ограждения делают фланец с отверстиями и прикручивают к боковым зигзагообразным опорам. Приварить ограждение при наличии деревянных проступей невозможно. Правда, можно приварить стойки к конструкциям сбоку, но такое размещение ограждения не очень эстетично.

Покраска и отделочные работы

До установки деревянных ступеней металлический каркас необходимо ошкурить, обработать антикоррозионной грунтовкой, покрасить два раза краской.

Руководство по сборке самодельной маршевой лестницы из металла

Для монтажа лестницы из металла своими руками понадобятся инверторный сварочный аппарат, болгарка, пила и наждачные круги. Если предполагается установка деревянных ступеней, нужно приготовить инструменты по обработке древесины — циркулярную пилу, электродрель, струбцины, фрезерный станок. Для соединения деталей требуется крепеж — болты, шурупы, клей.

Подготовка

Перед сборкой лестницы из металла на второй этаж нужно подготовить проект, включающий:

• определение положения конструкции в помещении;
• выполнение замеров и чертежа;
• расчет размеров элементов;
• определение расхода материалов.

Расчеты можно произвести самостоятельно, с помощью онлайн-калькуляторов или обратиться в проектную организацию.

Заготавливают материалы и крепеж с запасом 5-10%, складируют в помещении или под навесом, защищая от попадания влаги.

Простейшая лестница из металла на тетивах

Конструкцию монтируют из двух швеллеров высотой 150-200 мм с толщиной стенки от 8 мм. К ним приваривают уголки 45х45 мм для укладки проступей.

Тетивы устанавливают в проектное положение. К уголкам прикручивают ступени из доски толщиной 40 мм.

Если проступи металлические, к каркасу их приваривают или крепят болтами. Сталь должна быть рифленой или сетчатой, чтобы обеспечить сцепление с подошвой обуви.

Тетиву можно собрать из профильной трубы 60х60 мм или уголка 45х45 см. Решетчатую конструкцию усиливают укосами и распорками. На них впоследствии крепят проступи и подступенки.

Лестница на косоурах

Косоуры изготавливают из швеллера или двутавра высотой 100-200 мм с толщиной стенки не менее 8 мм. К верхней полке профиля приваривают или прикручивают кобылки — гребни из уголка 45х45 мм с размерами, соответствующими ширине и высоте ступени.

На каркас монтируют проступи и подступенки из дерева, бетона или композитов, цельные металлические ступени или решетчатые рамы.

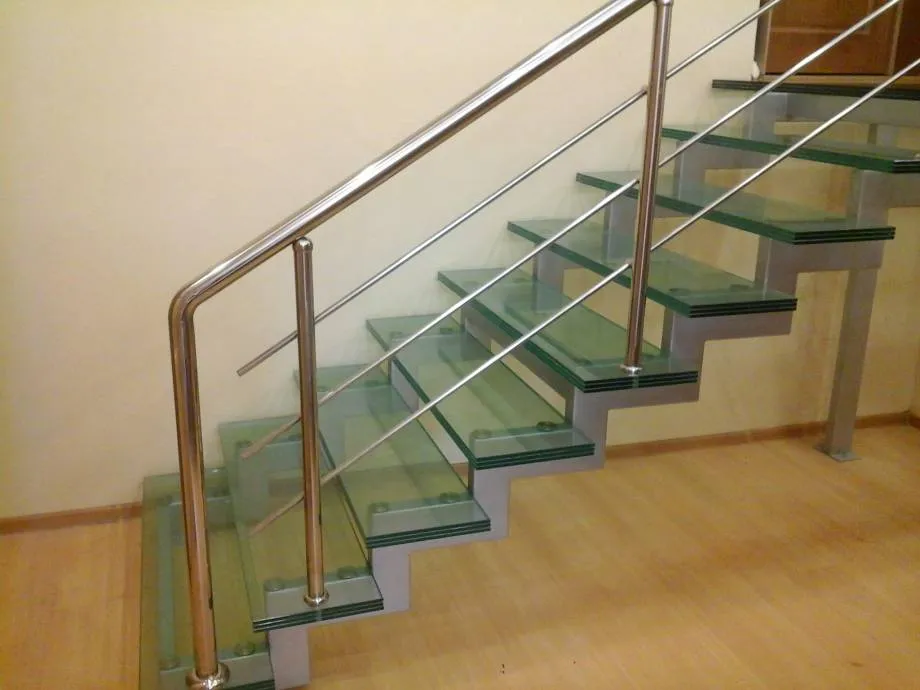

Интересен вариант изготовления косоура из отрезков профиля, соединенных под прямым углом. Элементы раскраивают согласно размерам ступени, торцы обрезают под 45°. Сваривают последовательно все детали, каркас отшлифовывают, окрашивают, обшивают отделочными материалами.

Конструкция ломаной формы требует высокой точности исполнения. При такой конфигурации практически не остается отходов металла. Лестница на зигзагообразном косоуре оригинальна, отсутствуют мощные балки, утяжеляющие облик сооружения.

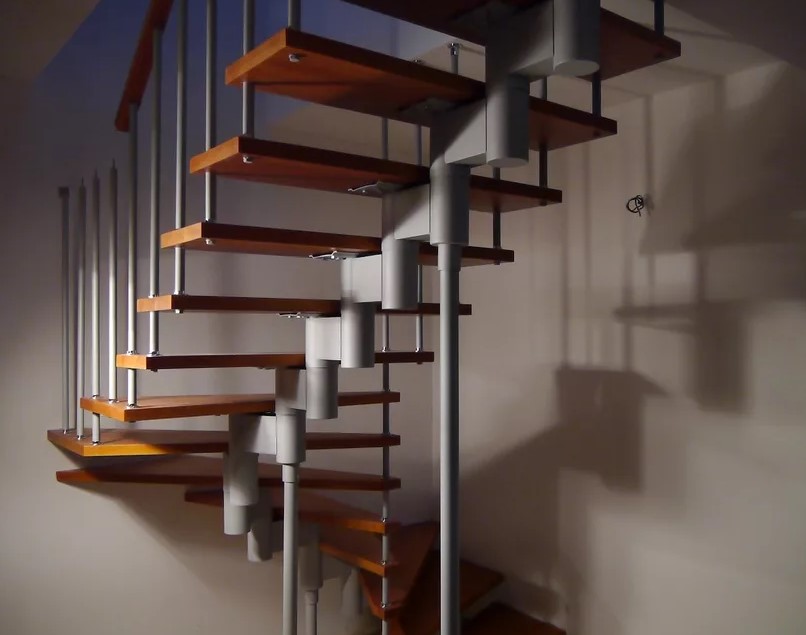

Сборка модульной лестницы

Модульные металлические лестницы состоят из наборных элементов, которые можно собрать в прямой или винтовой марш. Жесткость косоуру придают опорные трубы. Детали крепят болтами, пластинами, резьбовыми шпильками или монтажными струбцинами.

Обшивка ступеней

Для обшивки ступеней используют:

• твердые породы деревьев — дуб, ясень, бук, лиственницу;
• бетон;
• террасную доску;
• мрамор.

Детали покупают готовыми или изготавливают самостоятельно. Доски раскраивают по размерам проступей и подступенков, прикручивают к каркасу болтами с гайкой и шайбой, саморезами, футоркой, мебельными болтами или крепежом Фишер.

Бетонные ступени устанавливают на косоуры, заполняют швы цементно-песчаным раствором. Металлические балки окрашивают. Внутри помещений их обшивают гипсокартоном или декоративными панелями.

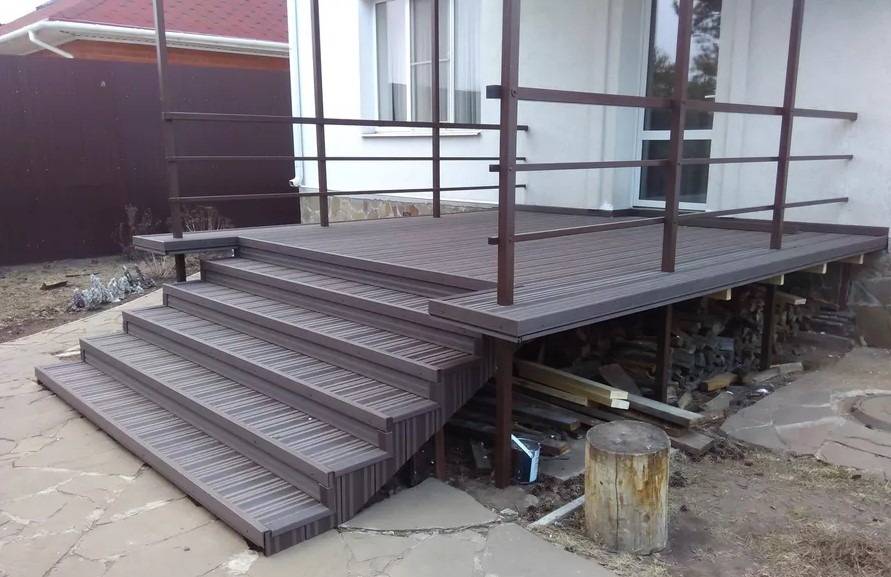

Для отделки уличных и домашних конструкций применяют террасную доску. Она не чувствительна к влаге, не боится огня. Материал хорошо поддается обработке — резке, сверлению, склейке. Из ДПК изготавливают проступи, ограждения. Крепят детали к каркасу специальными клипсами, торцы закрывают планками.

Эффектна отделка лестницы мрамором или мозаичной плиткой. Проступи и подступенки устанавливают на каркас и приклеивают гипсовым составом или специальным водостойким клеем.

Натуральный мрамор можно заменить искусственным на основе цементного вяжущего с добавками мраморной или гранитной крошки. Такие ступени изготавливают в опалубке самостоятельно. Поверхность нужно тщательно отполировать до гладкости, чтобы рисунок стал более выразительным, а уход не создавал трудностей.

Как правильно спроектировать лестницу

Параметры ступенек известны, теперь их нужно вместить в лестничную конструкцию. Поэтому на листе бумаги делают небольшой эскиз и проводят необходимые расчеты, касающиеся количества ступенек. Нужно замерить высоту межэтажных перекрытий и угол наклона устройства.

С последним проблем нет, потому что существуют нормативы, которые берутся за основу – 25-45°. Высота лестницы – это расстояние между уже застеленным напольным покрытием первого этажа и второго.

Размеры лестничной конструкции

  Расчет количества ступеней

Посмотрите на фотографию выше, где показан размер длины марша. Он определяется из расчета высоты лестницы и угла наклона. Оба показателя известны. Вычислить длину марша можно по формуле, обозначенной на фото ниже.

Соотношение сторон треугольника с углом

Для нашей ситуации требуется определить значение АС. Из нижней формулы с учетом математических соотношений выводится, что АС=ВС/tg A. Тангенс угла – значение табличное.

Длина марша выведена математическими исчислениями. Теперь необходимо подсчитать, сколько ступенек поместится на этом отрезке. К примеру, если длина марша равна 3 м, а глубина ступеней выбрана 30 см, то лестница из профиля, собираемая по данным параметрам, поместит в себе 10 ступенек.

Касаемо высоты подступеней. Необходимо высоту лестницы разделить на количество ступеней. Например, высота конструкции – 2,5 м, разделим данный показатель на 10, получаем 25 см.
