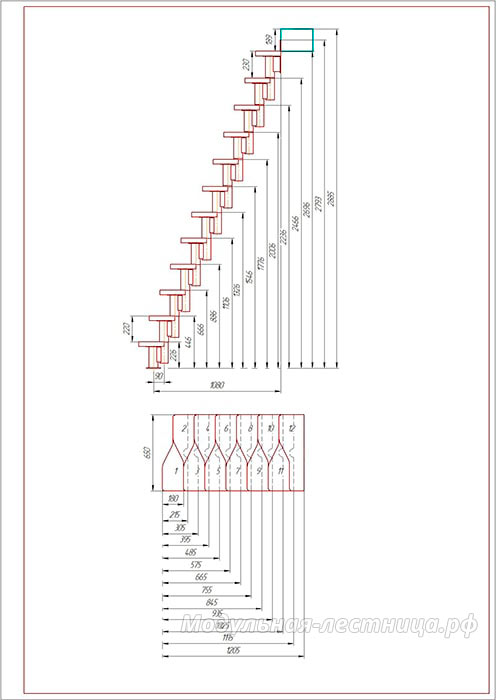

Чертеж лестницы Утиный шаг
Так как сама по себе конструкция лестницы такого типа неудобна, то необходимо принимать меры дополнительной безопасности. Например, чтобы избавить лестницу от скольжения, ступени покрываются специальным материалом, или стелют дополнительное покрытие. Сделать лестницу своими руками можно, используя готовый чертеж, а можно начертить самостоятельно. Если вы обладаете необходимыми навыками, то стоит начертить чертеж самостоятельно, тогда лестница получится максимально индивидуальной.
При расчете, вам необходимо использовать значения:
- Расстояние от пола до второго этажа;
- Высота ступеней;
- Глубина ступеней в широкой и узкой частях;
- Количество ступеней;
- Длина лестничного полотна.
Все необходимы формулы для расчета можно найти в ГОСТе. Использовать их абсолютно безопасно и очень удобно. Высота подступенка по расчетам идеальна от 12 до 22 см, а глубина от 25 до 40 см. Данные приведены в таблице ГОСТа, максимально правильные параметры уже рассчитаны.
На чертеже можно увидеть, что конструкция лестницы состоит из нескольких элементов – тетивы и косоуров. На этих элементах держится вся конструкция. Нагрузка всей лестницы приходится на эти несущие элементы. Тетива обеспечивает экономию пространства.
Балясины и перила на лестнице такого типа, как Гусиный шаг, необходимы, так как спуск и подъем по такой лестнице сами по себе опасны, а отсутствие перил сделают передвижение просто невозможным.
Плюсы и минусы
Как и любая конструкция, лестница со ступенями, напоминающими утиные лапки, имеет свои преимущества и недостатки. Среди достоинств отмечают:
Компактность. Позволяет экономить пространство, так как занимает мало места в длину и ширину, за счет чего можно увеличить угол ее наклона.
Удобство. Создаются удобные по размеру ступени, при этом сохраняется обзор последующих ступеней.
Безопасность. Несмотря на необычную конфигурацию, при правильном конструировании является вполне безопасной для перемещения.
Оригинальность. Непривычные формы украсят любой тип интерьера, задавая помещению особый стиль.
Простота монтажа. Соорудить конструкцию несложно своими руками, обладая лишь элементарными навыками и знаниями в данной сфере.
Статья по теме: Табурет с трансформацией в лестницу – универсальный стул или два предмета в одном
Самодельная лестница ничем не уступает готовым модульным решениям Если говорить о недостатках, то лестница с «утиными лапками» все же не так удобна, как конструкция с привычным прямым маршем и обычными ступенями. При подъеме или спуске требуется внимательность, так как нарушение последовательности шага может привести к падению. Из явных минусов также выделяют тот факт, что поднять габаритные предметы мебели или интерьера по такому строению крайне затруднительно.
На видео: какой должна быть деревянная лестница.
Особенности проектирования межэтажных маршей
Для изготовления подобной конструкции своими силами без привлечения специалистов потребуются хорошие навыки выполнения разного рода операций. Самое простое сооружение вида «утиный шаг» представляет собой прямой марш с двумя несущими балками, расположенными по сторонам. К ним закрепляются ступени формой, отдаленно напоминающие гусиные лапки. Необычная их конфигурация позволяет вдвое уменьшить вертикальную проекцию конструкции.
Малогабаритные марши такой модели более сложной формы имеют в своем основании металлический модульный каркас. Для проектирования перехода, заставляющего копировать утиный шаг, потребуется хорошо развитое пространственное воображение.
Выбор материалов
Чаще всего лестница изготавливается из древесины, но при желании можно использовать другие материалы. Деревянная лестница хорошо смотрится визуально, а стоимость готовой конструкции сравнительно невысока. Кроме этого, дерево легко обрабатывается. При постройке лестницы не стоит выбирать древесину мягких пород, например, осину. Этот материал может не выдержать высокие нагрузки. Оптимальным выбором станут твердые породы — дуб, лиственница либо бук. Перед использованием древесину необходимо хорошо просушить. В материале не должно быть сучков.
Металлическая лестница имеет ряд преимуществ:
- быстрота сборки;
- способность выдержать большие нагрузки;
- долговечность.
Однако для ее изготовления необходимо уметь пользоваться сваркой. В противном случае придется обратиться за помощью к специалистам. К этой конструкции относятся по-разному. Некоторые считают ее компактной и удобной в использовании, а другие недовольны особенностями эксплуатации. Чаще всего негативные мнения связаны с проблемой переноса по лестнице крупногабаритных предметов. Однако, если выполнить все необходимые расчеты, то недостатки конструкции будут нивелированы.
Мотыльковый тип лестницы
Лестницы «гусиный шаг» изготавливаются на косоурах или тетивах. При установке необходимо грамотно выбрать древесину: она должна быть хорошо просушенной и не иметь сучков. Оптимальным выбором будет лиственница, дуб или бук. А вот сосна или липа в число рекомендуемых пород не входят.
Лестницу «гусиный шаг» можно изготовить и на косоуре из металла. После установки сборного косоура на нём необходимо закрепить металлический каркас ступенек. Основную нагрузку воспринимают края лестницы, а не центральная часть. Поэтому от ширины конструкции напрямую зависит плечо и нагрузка на место крепления. Эти параметры пропорционально увеличивают. Закрепляют ступени только после корректировки с помощью уровня, чтобы не нарушить их горизонтальность.
Изготовление тетивы начинают с выбора двух балок из дерева с сечением 30х6см (ширина и толщина, соответственно). Длина тетивы определяется по теореме Пифагора. Высоту лестницы и длину её проекции принимаем за катеты. Далее приступают к разметке тетивы
Важно сохранить горизонтальность размещения ступеней. Для этого сначала монтируют одну тетиву, закрепляя её верхний конец на перекрытии, а другой крепится к полу
Место для вырезки пазов лучше отмечать при помощи уровня
Место для вырезки пазов лучше отмечать при помощи уровня.

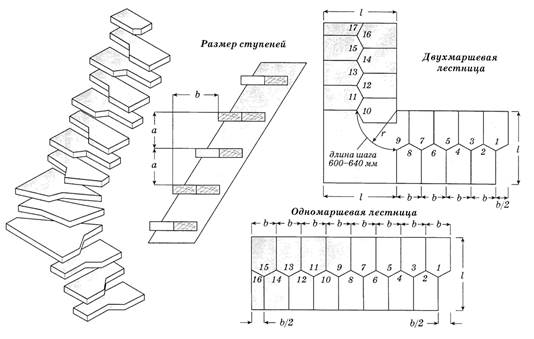

Разметка ступени лестницы «гусиный шаг»
Учитывая особенности вырезки ступеней, имитирующих гусиный шаг, необходимо чередовать стороны с широкими и узкими концами.
Пазы для ступеней вырезают с использованием фрезы глубиной 2,5 см. Для того, чтобы сделать детали идентичными, необходимо разметить другую тетиву только после окончания работ с первой путём переноса размеров. В этом случае исключается возможность перекоса ступеней.
К ступенькам для лестницы «самба» с конструкцией на косоурах разметку можно сделать при помощи двух лекал. Одно в виде прямоугольного треугольника, где первый катет соответствует высоте ступеньки, а второй — глубине ступени в широком месте. Другое лекало вырезают в виде прямоугольного треугольника с катетами равными высоте и глубине узкой части проступи. И опять же не стоит забывать про чередование вырезов. Если на первом косоуре вы начинаете разметку с использованием первого лекала, то для второго начинать надо с другого лекала.
Ступеньки для лестницы «гусиный шаг» делают из заготовки, которую делят пополам на несколько равных сегментов. Выпиливают их с помощью электролобзика, после чего фрезеруют. А если возникает необходимость и заштукатуривают.
Чертёж ступени
Сборку лестницы производят с помощью деревянного или резинового молотка. Это необходимо для того, чтобы обойтись без механических повреждений древесины. Для работы используют твёрдую и ровную поверхность. Одну тетиву укладывают пазами наверх, далее вставляют ступени. Места стыков необходимо промазать с помощью специального герметика для дерева. Возможно использование клея. Когда ступени установлены, на них сверху укладывают вторую тетиву
При это надо обратить внимание на то, чтобы пазы совместились с торцом ступенек

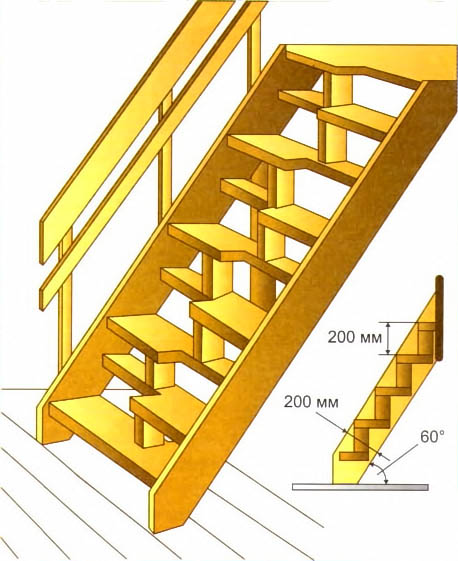

Лестница «гусиный шаг» – вид сбоку
Стяжки для лестницы необходимы, чтобы ступеньки не прогибались под действием веса человека, а тетивы не расходились. Устанавливают стяжки в нескольких местах (обычно достаточно три-четыре). Выполняют их обычно металлическими или деревянными.
Схема выполнения стяжек
Для того чтобы поставить стяжки из дерева, предварительно подготавливают несколько сквозных отверстий. Далее их заклинивают и фиксируют с помощью деревянных вставок.
Если же стяжки выполняются металлическими, то для этих целей подойдут шпильки, которые вставляют в проделанные насквозь отверстия и закрепляют гайками. Шпильки нужно подобрать соответствующей длины.
Когда лестница собрана, приходит время установить её на место, фиксируя один конец на опорный брус. А сверху перед началом монтажа нужно подготовить пазы. Их выпиливают в балке перекрытия. С помощью анкерных болтов закрепляют тетиву. После установки необходимо ещё раз убедиться, что ступени горизонтальны.
Обязательной является установка перил для такой конструкции. В варианте, если лестница устанавливается около стены, можно изготовить ограждения с одной стороны. Чтобы это сделать, устанавливают входные столбы в двух местах лестницы — в начале и в конце. Крепятся они при помощи шпилек металлических или шкантов из дерева. Для усиления перил столбы иногда «топятся» в специальные углубления, которые подготавливают заранее. Балясины монтируют на несущие элементы или ступени. Закрепляют поручни с помощью саморезов. Необходимо промазывать все стыки клеем.
Пошаговое руководство по сборке лестницы
Если желание собирать гусиный шаг всё ещё есть, то стоит перейти к нюансам практической реализации постройки. Первоначально необходимо решить два самых главных вопроса: из какой древесины делать гусиный шаг и на чем его делать. В качестве дерева можно последовать многочисленным советам и выбрать дуб, бук или лиственницу. Можно и поэкспериментировать с другими сортами деревьев, но выбирать липу или сосну – не лучший вариант. Они являются представителями «мягких» сортов, которые не очень подходят для значительных нагрузок. Древесина, используемая для лестниц должна быть качественно просушенной, а также на ней должны отсутствовать сучки, которые негативно влияют на прочность досок.
Следует выбрать, на чем будет стоять гусиный шаг – на тетивах или косоурах. Так как это практичная инструкция, то необходимо выбрать что-то одно – мы рассмотрим первый вариант. Для высоты на 3 метра, по варианту размещенной ранее таблицы, подойдёт брусок с такими параметрами: ширина – 30 см, высота – 6 см. Длину необходимо посчитать с помощью теоремы Пифагора.
Важно! Следует ввести небольшой экскурс в математику и напомнить уже забытые уроки из школы. Сумма квадратов катетов равняется квадрату гипотенузы. Так, если катет a = 4 метра, а катет b = 3 метра, то квадрат гипотенузы будет: 16 + 9 = 25
Корень из 25 равняется 5, то длина балки будет 5 метров. Вот небольшая иллюстрации, которая на практическом примере покажет, что и как:
Так, если катет a = 4 метра, а катет b = 3 метра, то квадрат гипотенузы будет: 16 + 9 = 25. Корень из 25 равняется 5, то длина балки будет 5 метров. Вот небольшая иллюстрации, которая на практическом примере покажет, что и как:
Когда параметры известны, то можно переходить к непосредственно разметке тетивы и размещению ступеней. Для избегания травматических ситуаций следует размещать ступеньки строго горизонтально. Чтобы несущие получились одинаковыми, размечать их под ступеньки следует тогда, когда первая тетива уже размечена и прорезаны пазы для ступенек. Тогда остаётся просто перенести все данные с первой на вторую. При разметке не следует забывать, что «гусиный шаг» получил свое название не просто так, а за подражание настоящему гусиному шагу, поэтому ступеньки должны чередоваться, как это показано на фотографиях.
Для изготовления самой ступеньки необходимо взять брусок, которые позволит получить запланированные ранее ступеньки. Прежде, чем трудится над приданием необходимой формы, следует сделать необходимые разметки, которые позволят работать аккуратно. Чтобы во время самого процесса сборки не повредить древесину и не испортить её эстетичный вид, следует использовать деревянный или резиновый молоток. Собирать лестницу следует на ровной поверхности, оптимально будет на полу. Первую тетиву следует положить пазами вверх, сами пазы смазать клеем и вставить ступеньки. Когда они зафиксируются, на вверх лестницы кладётся вторая тетива, и гусиный шаг почти готов.
Для дополнительной эксплуатационной стойкости можно использовать стяжки. Они устанавливаются в 3-х или 4-х местах тетивы, и должны изготавливаться или из дерева, или из металла. Металлические являются более долговечными, но одновременно их влияние на сам гусиный шаг более заметное, тогда как деревянные, можно вставить, расклинить (для фиксации) и замаскировать с помощью лака или качественной краски.
Уже собранную и готовую к установке лестницу следует зафиксировать на нижнем опорном пункте, перед этим убедившись, что верхняя часть попадает в заранее прорезанные углубления. Закреплять следует анкерными болтами, при этом постоянно проверяя четкую горизонтальность фиксирования.
Для лестниц данного типа наличие четкого фиксирования является необходимым условием, чтобы они отвечали технике безопасности. Также, если стараться придерживаться строительных нормативов, то гусиный шаг должен быть оборудован перилами. Что является весьма разумным требованием, ведь учитывая наклон гусиного шага, перила могут помочь сэкономить немало денежных средств. Для самих перил первоначально следует подготовить столбики, на которых они будут располагаться.
Расстояние между столбиками должно быть около 50-60 сантиметров. А их высота около 80-120 сантиметров (в зависимости от роста людей, которые будут ими пользоваться). Они должны закрепляться вертикально относительно ступенек, но верхняя часть, к которой будут присоединяться перила, должна быть скошена под тем углом, что и угол подъема лестницы.
Лестница утиный шаг: это практично
Современные производители готовы представить своим потребителям огромный ассортимент лестниц, которые отвечают всем требованиям покупателя. Вариантов просто не счесть. Среди них:
- Прямые;
- Криволинейные;
- Поворотные;
- Винтовые;
- Комбинированные;
- Забежные.
Одной из самых удивительных является лестница «утиный шаг». Своё название «утиный шаг» она приобрела благодаря оригинальной форме ступеней (смотрите фото), каждая из которых представляет собой букву Г. Такая форма оказывает влияние на динамику восхождения по ней.
Лестница «утиный шаг» в доме
Компактность лестницы позволяет использовать эту конструкцию даже в небольшом дачном домике. Дети, безусловно, будут в восторге, если в детскую комнату будет вести именно такая лестница.
Эксплуатация удобна, однако требует соблюдения мер предосторожности. Эта лестница «утиный шаг» имеет две составляющие – ступени и тетивы – несущие балки, к которым крепятся ступени
Специфика подъёма или спуска по такой лестнице заключается в шаге через ступень
А градусная мера угла наклона составляет около 70 градусов. Такая конструкция будет наиболее актуальной в помещениях с небольшой площадью, тем более что сделать её своими руками не составит большого труда
Специфика подъёма или спуска по такой лестнице заключается в шаге через ступень. А градусная мера угла наклона составляет около 70 градусов. Такая конструкция будет наиболее актуальной в помещениях с небольшой площадью, тем более что сделать её своими руками не составит большого труда
Эта лестница «утиный шаг» имеет две составляющие – ступени и тетивы – несущие балки, к которым крепятся ступени. Специфика подъёма или спуска по такой лестнице заключается в шаге через ступень. А градусная мера угла наклона составляет около 70 градусов. Такая конструкция будет наиболее актуальной в помещениях с небольшой площадью, тем более что сделать её своими руками не составит большого труда.
Некоторые нюансы использования лестницы «утиный шаг»
Подъём или спуск человека по лестнице подразумевает под собой надёжную опору для одной ноги, поэтому ширина проступи одной стороны ступени должна быть достаточно широкой и комфортной.
Такой вид проступи позволяет сэкономить пространство, что создаёт дополнительные возможности её использования.
Удачный проект такой лестничной конструкции (фото) во многом зависит от первой ступени
Стоит обратить внимание на тот факт, что поворот лестницы должен смотреть в противоположном направлении от ноги, на которую производится опора
Самостоятельное изготовление лестницы «утиный шаг»
- Подбор тетив – это первоначальный этап изготовления конструкции. Лучшим вариантом станут доски из сосны не менее 40 мм толщиной. Под несущие балки необходима доска шириной 15 см, так будет удобнее крепить ступени к тетивам. Длина таких досок высчитывается следующим образом: высоту поделить на синус предполагаемого угла наклона.
- Для ширины проступи наиболее оптимальным считается размер в пределах 25 см при 65 градусном наклоне. Цельный массив для ступени предпочтительней, но в случае отсутствия широкой доски можно применить метод склеивания ПВА-Моментом.
- Рассмотрим такой пример: вы имеете доску, ширина которой составляет 150 мм, но для необходимой проступи требуется 225 мм. Для этого нужно воспользоваться циркулярной пилой и распустить часть досок пополам, после чего доработать вручную. Каждая ступень будет состоять из двух деталей: доска имеющейся ширины с фиксированной длиной и элемент, дополняющий цельную часть. Чтобы добиться более надёжного соединения доски скрепляют шурупами.
- Обработанные при помощи рубанка торцы двух соединяемых деталей подготавливают следующим образом: в маленькой детали высверливаются отверстия с внешней стороны чуть больше 1 см, чтобы её диаметр совпадал с головкой шурупа. Затем наносят клей, соединяют элементы и вворачивают шурупы. А позже деревянными пробками скрывают отверстия.
- Чтобы прикрепить готовые ступени к несущим балкам своими руками используется тот же метод крепления шурупами. Только мест соединения должно быть не меньше двух.
Готовую лестницу для длительного срока службы следует обработать септиками и только после этого покрасить, как показано на видео. Желательно использовать для предварительной обработки такие средства, которые способны сохранять фактуру древесины. И покраска после этого может не понадобиться.
Технология изготовления
Имея минимальные навыки столярных либо плотницких работ, можно самостоятельно изготовить подобную лестницу.
Установка опор
Наиболее часто используемыми опорами являются деревянные тетивы, представляющие собой длинные доски, с врезанными в них ступенями. При использовании металлического каркаса, опоры изготовляются из труб либо швеллеров, к которым крепят основания ступеней при помощи сварки. Для равномерного распределения нагрузки опоры фиксируют анкерными болтами. Если предусмотрена слишком высокая лестница потребуется установка дополнительных стоек.
Монтаж ступеней
Несмотря на соединение путем врубки, усилить прочность фиксации можно гвоздями, саморезами или клеем. Наиболее удобной и распространенной конфигурацией ступенек считается плавное закругление, с последующим резким сужением до 1/3 ширины. Не запрещается использование треугольных элементов или распиливание проступи, с последовательным креплением каждой части в отдельности.
Лестница «Гусиный шаг» — это великолепная альтернатива приставным конструкциям или крупногабаритным маршам. Она позволяет создать комфортный доступ к хозяйственным или жилым помещениям верхнего этажа. Выполняя подобную работу впервые, следует ознакомиться с готовыми образцами проектов наиболее популярных вариантов.
Расчёт основных размеров
Перед тем, как сделать лестницу на второй этаж своими руками из дерева, требуется выполнение расчётов её главных параметров. Задача не тяжела для опытных мастеров. Но любая ошибка новичка на данной стадии может довести до того, что лестница в итоге или не влезет в положенное ей пространство, либо окажется слишком короткой. Поэтому рекомендуется поручить расчёт и сооружение конструкции профессиональным проектировщикам и инженерам.
Обратите внимание, что все величины приведены ориентировочно, точные значения определяются индивидуально для каждого дома либо принимаются из типовых проектов
Ширина
Параметр определяется исходя из удобства движения людей навстречу. Также важным фактором, влияющим на ширину, является возможность перемещения габаритных грузов.
Рекомендуемая профессионалами ширина лестницы в индивидуальных домах – 1300±200 мм.
Развёртка лестницыИсточник know-house.ru
Высота
При вычислении высоты неопытные «домашние умельцы» смотрят на высоту потолка нижнего этажа. Это неправильно. В расчётах необходимо принимать также толщину перемычек и пола расположенного выше этажа совместно с толщиной финишного покрытия пола. Последняя ступенька должна лежать на одной с ним горизонтальной плоскости.

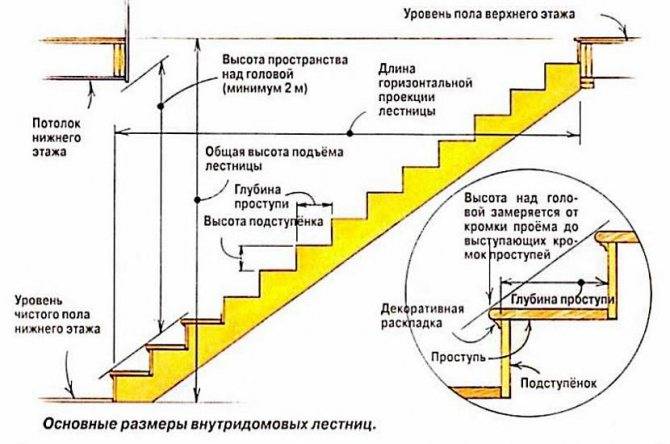

Основные размерыИсточник massivmasters.ru
Высота пролётов
Высчитывается как промежуток между балкой верхнего этажа и нижней ступенькой. Перед тем как сделать лестницу на второй этаж своими руками, нужно запомнить, что сократить пространство здесь не получится – неудобно подниматься с постоянно пригнутой головой. Проектировщики, как правило, принимают высоту пролёта 200 см.
Крутизна
Оптимальной крутизной считается 40±5º. Если принять наклон покруче, при подъёме испытают трудности старики и дети, лица с ограниченными возможностями. И наоборот, для излишне пологой лестницы увеличивается требуемая для возведения площадь, повышается необходимость в недешёвых материалах.
Ступеньки
При вычислениях ширины проступи ориентируются на 45 размер стопы. Рекомендуемый параметр равен 28±2 см.
Для подступенка оптимальная величина – 18±2 см. При этих габаритах конструкция станет равноудобной и для взрослых, и для малышей.
Число ступенек также вычисляется. Интервал между близлежащими назначается суммированием толщины доски и высоты подступенка.
Определение размеров ступенейИсточник i1.wp.com
Длина
Длина назначается в зависимости от параметров ступеней и их числа. При составлении схемы часто оказывается, что конструкция не вписывается по габаритам в имеющееся пространство нижнего этажа.
Имеется несколько возможных вариантов решения проблемы:
- Добавление марша. Вариант усложняет конструкцию, потому как возникает потребность в обустройстве межэтажной площадки.
- Устройство нескольких забежных ступеней.
Необходимые формулы
Для расчета длины шага на лестнице, аналогичной длине шага по горизонтали, используют такую формулу:
2m+sz=60-65 см (среднее значение 62 см),
где:
- sz – ширина ступени, ;
- m – высота ступени, .
Соотношение между показателями m и sz зависит от функциональных особенностей лестницы.
Схема размеров лестницы.
Представленная формула является основной, хотя есть множество других формул, с помощью которых можно определить соотношение между параметрами sz и m (например, m+sz=46-50 см). Используя это соотношение и имея одну известную величину, можно узнать другую величину. К примеру, дистанция между двумя уровнями дает возможность определить для ступеней высоту m и с помощью формулы, указанной выше, дает возможность рассчитать ширину проступи sz. Нужно выбирать параметры, в наибольшей степени соответствующие основному предназначению лестницы.
Ее параметры возможно указывать с применением умножения или дроби, к примеру, 18/30 см или 18×30 см. В дроби в числителе указывается высота подступенка, а в знаменателе – проступь ступени. Во втором варианте в качестве множителя используется проступь, а множимое – высота подступенка.
Все формулы, описанные ранее, дают возможность определить связь параметров для приставных трапов и лестниц. Для приставных лестниц различных типов соотношение – 28/7, для вертикальных – 31,5/0. Следовательно, ступени всех вертикальных лестниц располагаются одна над другой, а приставные располагаются с незначительным наклоном.
Значения высоты и ширины ступеней важно высчитывать без ошибок и точно, так как даже мельчайшая погрешность при вычислении вызовет появление при наличии многих подступенков серьезных отклонений. Все подступенки в лестнице должны быть полностью идентичными по высоте. Удобство использования конструкции зависит в полной мере от корректного вычисления углов подъема и спуска
Порой сильно пологая лестница может быть в использовании весьма некомфортной. Далее представлен перечень известных соотношений подступенка и проступи, чтобы произвести
Удобство использования конструкции зависит в полной мере от корректного вычисления углов подъема и спуска. Порой сильно пологая лестница может быть в использовании весьма некомфортной. Далее представлен перечень известных соотношений подступенка и проступи, чтобы произвести .
Самостоятельное изготовление лестничного пролета «гусиные лапки»
Небольшая лесенка на даче может быть сделана самостоятельно.
В процессе подготовки мастеру необходимо подобрать наиболее подходящий материал для изготовления деталей сооружения. Оригинальная конструкция преимущественно делается из древесины. Мастеру потребуются инструменты для ее обработки и сам строительный материал
При производстве деталей и узлов для лестницы вида «гусиный, или утиный шаг» необходимо уделять большое внимание точности их форм. Комплектующие из древесины нуждаются в тщательной шлифовке и нанесении защитно-декоративных покрытий. Пролет, изображенный на фото справа, был обработан проникающей грунтовкой с последующим окрашиванием бесцветным лаком. Ступени в межэтажном переходе закреплены к специальным площадкам каркаса модульной лестницы
Ступени в межэтажном переходе закреплены к специальным площадкам каркаса модульной лестницы.
Для лестниц с «гусиным шагом» модульной конструкции характерно отсутствие специальных ограждений для лестницы с внутренней стороны. На межэтажных переходах, провоцирующих утиный шаг, и промышленного изготовления, и сделанных своими руками их функцию обычно осуществляет вертикальная опорная труба. Лестницы такого вида одинаково органично вписываются в оформление помещений классического или авангардного стилей.
На представленном видеоролике вы можете хорошо рассмотреть подобную лестничную конструкцию, а в статье — изучить чертеж. Попробуйте создать такую интересную модель и поделитесь с нами успехами.
Расчет лестницы
Чтобы сделать расчет конструкции, необходимо определить следующие параметры:
- высоту, на которую будет подниматься лестничный марш, Н;
- высота (подъем) ступеньки, j;
- глубина проступи в широкой и узкой части, е1 и е2;
- длина объекта в проекции, Е;
- количество ступенек, k;
- длина марша, Е1.
Для расчета руководствуются специальными формулами из СНиПа. Рекомендуется придерживаться размеров проступи в широкой стороне от 25 до 40 сантиметров и в узкой части – от 12 до 22 сантиметров. По бокам устанавливают ограждения, поэтому к ширине лестничного пролета с каждой стороны нужно добавить по 10 сантиметров.
Этого вполне достаточно, чтобы при движении по лестнице держаться за поручни и не создавать больших теплопотерь через проем. Толщина проступи принимается равной одной двадцатой части ширины ступени.
А можно воспользоваться онлайн-программой – калькулятором для расчета подъемного марша, которая предоставит не только количество необходимых ступеней, но и длину несущего элемента, угол наклона пролета, высоту и глубину ступеней, а также даст заключение об удобстве лестницы.
