Столбчатый фундамент
Схема столбчатого фундамента.
В строительстве каркасных домов из дерева, имеющих легкие стены, целесообразно создавать столбчатые основания отнюдь не мелкого типа, что снижает материальные потери и уменьшает трудоемкость в 2 раза, а иногда и в 4. Столбчатый фундамент может быть выполнен из кирпича, бетона, железобетона, щебня для бетона и т.д. Процесс строительства дома на сборных бетонных или железобетонных колоннах продвигается значительно быстрее. Колонны устанавливают с интервалами в 1,5 или 3,5 м и по всем имеющимся углам будущего здания, то есть в местах концентрации напряжения. Для различных типов используемых материалов есть минимально допустимое сечение столбов. Так, для бетонного фундамента оно должно быть 400×400 мм, для свай кирпичных сечения не могут быть меньше 510х510 мм. Под основание столбчатых фундаментов обязательно должны быть заложены утрамбованные песчаные подушки толщиной не меньше 20 см.
В том случае, когда столбы возводятся из мелкого щебня или кирпича, их лучше дополнительно укрепить при помощи заложения арматуры из проволочной сетки или любой другой вертикальной арматуры, установленной через 30 см.
При работе с сборным железобетонным фундаментом опоры для оснований лучше устанавливать на утрамбованный песчаный слой в 15 см на дне ямы.
Монтаж
Как уже говорилось, бутобетонный фундамент своими руками сделать можно, важно придерживаться определенных правил и последовательности
Подготовительные работы и анализ основания. Нужно узнать о наличии грунтовых вод, снять верхний плодородный слой почвы, удалить с местности все коряги и корни; Выкапывание котлована должно осуществляться с учетом высоты подземной части конструкции плюс толщина подушки – песок и щебень, около 20 см. на этом же этапе при наличии высоких грунтовых вод в углубление укладываются дренажные трубы с выводом в колодец или канаву; Насыпь подушки с уплотнением; Далее устанавливается опалубка по ширине ленты под внешние и внутренние стенки
Важно сделать перемычки по верху формы и распорки по бокам, чтобы тяжелые камни не изменили форму и целостность опалубки; Утрамбованный песок и щебень нужно зафиксировать бетоном М75-М100 слоем 2-5 см. Он служит одновременно частью подушки под ленту и предотвращает введение бутовых камней в основание; Когда нижний слой схватится, заливается цементно-песчаный раствор (цпр) М350-М400 равномерным слоем около 20 см. Равномерно укладывается первый слой камней таким образом, чтобы между ними было усредненное расстояние 5 см
Бут должен выступать над раствором примерно наполовину. Если камни мелкие, толщину растворной заливки следует сделать меньшей; Заливается цпр так, чтобы нижний ряд был закрыт, а жидкий слой составлял, опять же, половину толщины следующей кладки камней. При необходимости монтируется арматурный каркас; Действия повторяются до верхней метки, последняя заливка осуществляется вровень для создания гладкой монтажной поверхности. Поливается водой
Равномерно укладывается первый слой камней таким образом, чтобы между ними было усредненное расстояние 5 см. Бут должен выступать над раствором примерно наполовину. Если камни мелкие, толщину растворной заливки следует сделать меньшей; Заливается цпр так, чтобы нижний ряд был закрыт, а жидкий слой составлял, опять же, половину толщины следующей кладки камней. При необходимости монтируется арматурный каркас; Действия повторяются до верхней метки, последняя заливка осуществляется вровень для создания гладкой монтажной поверхности. Поливается водой.
Секреты устройства бутобетонного фундамента:
- Укладку камней нужно осуществлять сразу после заливки раствора, пока он не схватился, то есть работать надо в темпе;
- Подбирать бут нужно по форме, чтобы он равномерно заполнял объем опалубки без образования пустот;
- Залитый бетон протыкают куском арматуры или деревянной палкой, чтобы изгнать из массы воздушные пузыри;
- При работе в морозы конструкцию необходимо хорошо теплоизолировать на первое время до набора прочности %, в теплое время – своевременно поливать и держать под пленкой для избегания пересыхания.
Как рассчитать, сколько надо?
Во главу угла методики подсчёта армирования ленточных оснований заложен принцип преобладания сопротивления грунтового основания над удельной нагрузкой от веса здания или сооружения.
После этого рассчитывают несущую способность ленты, величина которой зависит от полной загрузки наземной части строения. На этом этапе определяют количество и сортамент арматурных стержней, их форму соединения в единый каркас.
Если надавить на какой-либо мягкий предмет, то он прогнётся. Верхняя плоскость сожмётся, а снизу материал растянется. Так и в ленточном фундаменте, верхняя его часть будет испытывать сжатие, а на нижний слой будут воздействовать силы растяжения.
Это физическое явление учитывают при расчёте монолитной ленты. То есть, в верхнем и нижнем поясе закладывают арматуру, которая выдерживает сжатие, а снизу бетон противостоит растяжению.
На основе этого положения было разработано «Руководство по конструированию бетонных и железобетонных конструкций из тяжёлого бетона (без предварительного напряжения)».
Тяжёлый бетон приготавливают из:
- цемента М 300 – М 800,
- щебня гранитных пород,
- среднефракционного песка,
- воды средней жёсткости с добавкой различных видов пластификаторов.
Его применяют для возведения заливных фундаментных лент.
Кроме этого пользуются Сводом Правил СП 52-101-2003, который содержит рекомендации по расчёту и проектированию, относящиеся к изготовлению и установке армокаркасов ЛФ. Правила согласованы с требованиями СНиП 52-01-2003.
Определение глубины заложения и высоты ленты
В расчёт глубины заложения подошвы ленточного фундамента включают два фактора:
Уровень грунтовых вод
Уровень залегания грунтовых вод легко определить, если рядом с местом строительства есть колодец. Расстояние от уровня земли до поверхности воды в нём будет равно искомому параметру.
В отделе архитектуры и землеустройства местной администрации можно взять копию вертикальной съёмки с привязкой к стройучастку, где будет указан уровень грунтовых вод. Если нет ни того не другого, то этот показатель определяют взятием образцов почвы с помощью бурения грунта.
Глубина промерзания
Знать её необходимо по причине того, что воздействие на влажную почву при минусовой температуре в зимний период вызывает в ней замерзание воды. Этот процесс вызывает пучение грунта потому, что он в это время резко увеличивается в объёме.
Силы пучения могут легко выдавить вверх фундамент дома. Чтобы этого не происходило, подошва ленты должна находиться ниже зоны морозного пучения. Глубину промерзания определяют справочным путём либо таким же способом, как и при установлении уровня грунтовых вод.
Глубина заложения фундаментной ленты должна находиться на отметке выше уровня грунтовых вод и ниже уровня промерзания почвы. Количество продольных рядов зависит от высоты основания. Согласно СНиПу, расстояние между конструкционными рядами арматуры не должно быть более 40 см.
Сколько рядов арматуры нужно для армирования ленточного фундамента высотой 1 метр? Количество рядов в зависимости от высоты основания:
- до 70 см – без продольной арматуры;
- от 71 до 90 см – один ряд;
- от 91 до 130 см – два ряда;
- от 131 до 170 см – три ряда;
- от 171 до 210 см – четыре ряда.
Установлено, что на месте строительства грунтовые воды залегают на глубине 1200 мм, а уровень промерзания грунта равен 800 мм. В этом случае глубину заложения ЛФ принимают величиной 1 метр. Высота ленты с учётом нормативной высоты цоколя 150 -200 мм (расстояние от верха фундамента до уровня земли) будет равна 1150 – 1200 мм.
Сбор нагрузки
Максимальная масса строения включает в себя следующее:
- Вес всех конструкций дома, включая фундамент.
- Снеговая нагрузка на кровлю (СНиП 2.01.07-85).
- Вес оборудования: печь, котёл, система трубопроводов, сантехнический приборы, обстановка и пр.
- Ориентировочный вес максимального количества людей, одновременно находящихся в доме.
Ширина подошвы
Ширину ленточного заливного фундамента рассчитывают по формуле Tхk/S ≤ R, где:
- T — удельная нагрузка от максимального веса строения (см. выше);
- k – коэффициент запаса (1,1);
- S – площадь подошвы (S = P/T);
- R – сопротивление грунта.
R = 1,88 кг/см2 (грунт — суглинок), P = 15000 кг, T = 1,8 кг/см2, L – длина ленты 24 м. S = P/T = 8333 см2. Оптимальная ширина ленты будет равна: S/L = 8333/2400 = 3,47 см. Следовательно, ширину ЛФ можно принимать исходя из толщины кладки + выступы ленты по обеим сторонам стены (25 мм х 2 = 50 мм).
При возведении внешнего ограждения в 1 кирпич (250 мм) ширина ЛФ составит 250 +50 = 300 мм = 30 см. Если стены возводят из шлакоблока, то поперечный размер ленты принимают 40 см. Для стен толщиной в 1,5 кладочного элемента фундамент делают шириной 50 см и более.
Виды ленточных фундаментов и их использование
При строительстве ленточного фундамента могут использоваться несколько видов материалов, соответственно меняется название, есть отличия и в технологии. Что остается неизменным: рытье котлована и подготовка основания. Остальные этапы могут меняться. Коротко типы можно описать так:
- При использовании бетонного раствора и арматуры ленточный фундамент называют монолитным. Все работы происходят на строительной площадке. Сначала в вырытом котловане устанавливают опалубку — сборную конструкцию, которая придает форму бетонному раствору. Затем укладывают и связывают арматуру, после заливают бетонным раствором. При соблюдении технологии срок эксплуатации монолитного ленточного фундамента порядка 100-150 лет. Потому их имеет смысл использовать под сооружения из материалов, срок эксплуатации которых сопоставим с названным промежутком. Времени на все работы уходит много: на сборку опалубки, вязку арматуры, заливку и обработку раствора. Это все занимает недели.
Если бетон заливается прямо на стройплощадке, получаем монолитный фундамент - Сборный бетонный ленточный фундамент. Он состоит из отливаемых на заводе железобетонных армированных блоков. Они есть двух типов. Трапециевидные (называют еще подушкой) укладываются вниз, на них в один или несколько рядов устанавливаются стеновые фундаментные блоки (ФБС). Между собой они связываются арматурой, промежутки заливаются раствором. Срок службы фундамента из ФБС — порядка 50-70 лет, что сопоставимо со сроком службы каркасных домов. Работы при таком варианте намного меньше (несколько дней), но в большинстве случаев требуется аренда подъемного оборудования — лебедки для небольших строений или крана для более серьезных проектов. При этом нужно помнить, что прочность сборного фундамента на 20-30% ниже, чем у монолитного, из-за чего их не применяют на пучнистых или просадочных грунтах.
Чтобы быстрее шло строительство, при низком уровне подземных вод ленту собирают из готовых бетонных блоков
- Бутовый ленточный фундамент. Его строят из природного бутового камня. Иногда с использованием бетона, иногда без. При использовании бетона говорят о буто-бетонном фундаменте. Возведение требует большого опыта и высокой квалификации рабочих: камни должны быть уложены правильно, ведь они связываются только раствором. Использоваться такие фундаменты могут на стабильных непучнистых основаниях, в противном случае велика вероятность образования трещин или полного разрушения. Срок службы — как у сборных 50-70 лет.
Бутовые фундаменты требуют высокого мастерства: камень нужно укладывать так, чтобы дом потом не портескался - Кирпичный ленточный фундамент. Это частный вариант сборного фундамента. В этом случае чаще всего сначала заливают монолитную ленту с армопоясом по периметру фундамента, а сверху складывают стенку из кирпича. Иногда вместо кирпича используют строительные блоки. Стоит усесть, что и кирпич и строительные блоки гигрокоспичны и имеют не самый большой срок службы. По надежности — это самые проблемные и маложивущие фундаменты: срок их службы 30-50 лет, и это при правильном проектировании и исполнении.
Кирпичный фундамент сегодня не очень популярен: высокая трудоемкость и малый срок службы — вот основные причины
Чаще всего встречается монолитный ленточный фундамент. Хоть имеет он наибольшую трудоемкость, является единой конструкцией, которая способна перераспределять нагрузки. Потому часто используется на пучнистых грунтах. Если почвы сухие и надежные, можно ставить железобетонный сборный фундамент
Он часто имеет большую стоимость, но на возведение требуется меньше времени, что иногда тоже важно
Бутовые и бутобетонные фундаменты применяются в основном в регионах с достаточным количеством подходящего материала — в горных или близких к ним. Там, во-первых, основания для них идеальны, во-вторых, имеются и неплохие специалисты, способные грамотно выполнить работы. В равнинных районах доставка камня нерентабельна, да еще и мастера не найдешь.
Кирпичный фундамент в последнее время делают редко. Несмотря на общедоступность материала, он имеет далеко не самые лучшие характеристики и требует значительных затрат на организацию гидроизоляции, а также утепления. В результате стоимость его намного возрастает. При малом сроке эксплуатации это совершенно невыгодно даже на устойчивых грунтах.
Проект: заказывать или нет
Строительство дома требует больших денег. Конечно, есть желание сэкономить. Но фундамент – это не тот этап, на котором стоит экономить, потому что его неправильное строительство приведет к проблемам, на устранение которых потребуется гораздо больше денег. Поэтому желательно заказать проект и геологоразведку.
Этот этап можно исключить только при строительстве небольших домов, ванных комнат, временных построек или хозяйственных построек. Если строить капитальный дом, к тому же из тяжелых материалов, риски слишком велики. Но решать вам.
На самом деле информации для самостоятельного проектирования фундамента, особенно ленточного фундамента, достаточно. Но недостаток знаний и опыта часто приводит к двум противоположным результатам:
- Фундамент построен с избыточным запасом прочности для данных условий. Это хорошо с точки зрения обслуживания, но приводит к увеличению затрат, часто превышающих стоимость проектирования.
- Недостаточный запас прочности или неправильная конструкция, приводящая к неравномерной осадке почвы. Результат – трещины в стенах дома.
Как видите, оба варианта приводят к перерасходу средств: на этапе строительства или на реконструкцию и ремонт. И не факт, что проектные работы будут стоить дороже. Скорее наоборот. Расчет фундамента может стоить около 100-250 долларов, но для этого требуются геологические данные на месте, а эти исследования стоят около 1000 долларов. Для небольшого здания вы можете провести исследование самостоятельно, но для прочного, вероятно, лучше всего доверять профессионалы.
Описание и порядок расчета нагрузки на фундамент
При сборе нагрузок на фундамент (общем и обязательном этапе расчет вне зависимости от типа основания) последовательно определяются и суммируются:
- Постоянная нагрузка от стен – в простейшем приближении высота стен (включая внутренние) умножается на их длину и толщину. Далее полученная величина умножается на удельный вес основного материала, взятого из таблиц или технического паспорта. Минимальную нагрузку (от 300 кгс/м3) имеют каркасные стены, низкую (≈600 кгс/м3) – газобетон или дерево, высокую (1200) – шлакоблок и пустотелая керамика, максимальную (1800) конструкции из полнотелого кирпича или камня. Размером окон при простых расчетах как правило пренебрегают, вес утеплителя или фасадных систем, наоборот, следует учесть.
- Нагрузка от пола и перекрытий. В расчет принимаются любые опирающиеся на стены конструкции, включая полы первого этажа, перекрытия между этажами, жилой мансардой или чердаком. Их площадь обычно совпадает с размерами дома, для получения нагрузки объем перекрытий умножается на их удельный вес (100-200 кгс/м3 для деревянных разновидностей с разной плотностью, 200-300 – цокольные утепленные полы из дерева, 500 – стандартные ж/б конструкции).
- Кровельная нагрузка, определяемая исходя из веса материала и типа конструкции крыши. Эту величину стоит рассчитывать с помощью онлайн-калькуляторов, определить точную площадь проекционных линий и длину опорных участков при сложной конфигурации кровли могут только специалисты. При отсутствии такой возможности площадь кровли просто умножают на удельных вес ее материала (20-30 кгс/м2 у всех кровель из облегченной стали, 40-50 – шифера, 30-50 – рубероида и мягкой кровли, 60-80 – керамической или композитной черепицы).
- Снеговая нагрузка на крышу дома – усредненная табличная величина, выбираемая с учетом региона проживания и умножаемая на опорную площадь кровли. Последняя получается путем деления всей площади кровли на площадь опорных скатов. Проще всего снеговая нагрузка высчитывается для плоских кровель – вес снежного покрова на горизонтальной плоскости (от 80 до 560 кг/м2) просто умножается на их площадь.
- Другие временные нагрузки (ветровая, сейсмическая, вес печей, мебели и проживающих людей). При упрощенном варианте эксплуатационная нагрузка на перекрытия в жилых этажах принимается равной 195 кг/м2.
Подробный перечень правил и рекомендаций при расчете нагрузок на основания приведен с СП 20.13330 (замена действующего, но частично устаревшего СНиП 2.01.07-85).
Ветровой нагрузкой при упрощенном общем сборе пренебрегают за исключением расчета домов с высокой парусностью (а именно – при расчете легких каркасников на высоких свайных фундаментах в регионах с сильными ветрами).
Дальнейшие действия зависят от типа фундамента. При необходимости определения минимальной площади основания (актуальной при заложении ленты или расчете сечения опор с ростверком) стоит использовать формулу:
S>(Yн×F)/Yc×R0),
- Где S – оптимальная площадь основания, м2
- F – общая нагрузка на основание (к весу дома и дополнительным нагрузкам добавляется вес самого фундамента).
- Yн – коэффициент надежности, 1,1-1,3
- Yc- коэффициент условий работы, зависящий от типа грунта, длины и жесткости здания.
Для определения веса фундамента нужно знать удельный вес его материала основы (2500 кг/м3 для любых армированных конструкций из бетона), глубину заложения (выбирается исходя из условий на участке), высоту поднятия над нулевой отметкой (в пределах 10-30 см) и ширину (не менее толщины стен с учетом толщины фасадных систем с утеплителем или без него).
Что это такое?
Фундаментные блоки строительные (ФБС) представляют собой железобетонные, монолитные элементы, которые изготавливаются в заводских условиях с жестким контролем параметров. Это позволяет обеспечить их высокую прочность, долговечность и стабильность геометрических размеров.
Из этих блоков может строиться фундамент любого типа. Классический вариант — ленточный мелкозаглубленный фундамент.
Блочные конструкции наиболее подходит для грунтов с большим содержанием песка. В то же время за счет определенной подвижности фундамент легко переносит вспучивание. Не следует применять блоки на мягком грунте, в котором они могут проседать.
Устройство блочного фундамента
Следует учесть, что сборные фундаменты обязательно должны быть тщательно гидроизолированы и утеплены. Также необходимо сделать утепленную отмостку. Это необходимые условия нормальной их эксплуатации.
Если сравнивать ленточный монолитный и блочный фундамент, то вырисовывается такая картина:
- Монолитный строится долго, блочный — быстро.
- Монолитную ленту можно сделать без аренды спецтехники (хоть и сложно обойтись без заказа бетона). Чтобы собрать фундамент из ФБС своими руками, нужно будет арендовать кран, или как минимум, лебедку.
- Если делать монолитный фундамент самостоятельно, стоит он дешевле, чем блочный. Если же работают наемные рабочие или фирма, то обойдется он, скорее, дороже: объем работ больше, а это немалые дополнительные расходы.
- Монолит более прочный, чем сборный. Прочность примерно на 20-30% выше. Это позволяет его использовать монолитную ленту на суглинках и глине.
По многим параметрам монолитная лента выигрывает. Но если ее прочность и надежность востребована не будет, то ее изготовление — только напрасная потеря времени. При проведении работ подрядчиками это еще и напрасная трата денег. Потому, если грунты имеют нормальную несущую способность, а подземные воды находятся не ближе чем на 2 метра от требуемой глубины заложения фундамента, имеет смысл ставить дом на сборном фундаменте.
Виды ленточных фундаментов и область их применения
Ленточные фундаменты пользуются большим спросом и применяются чаще свайных или столбчатых разновидностей. Основная сфера их использования — частное строительство домов, что обусловлено универсальным назначением, доступностью и возможностью самостоятельного возведения.
Еще с помощью таких конструкций можно организовывать цокольные этажи или подвальные помещения, превращая их в дополнительную полезную площадь (под гараж, сауну, спортзал или комплексы обслуживания).
Основание устанавливается в виде цельной ленты и принимает нагрузки от внутренних и наружных стен постройки, поглощая воздействие перекрытий.
Фундаменты ленточные сборные железобетонные создаются на базе ЖБИ — специальных блоков. Они перевязываются путем армирования и бетонирования, превращаясь в сборно-монолитное основание.
В современном строительстве принято использовать не металлическую арматуру, а инновационные композитные материалы, которые характеризуются небольшим весом и повышенной прочностью. Еще композиты не боятся воздействия влаги и пребывания в агрессивной среде. При аналогичном диаметре прутья могут быть в 5 раз легче металлических аналогов.
Фундаменты классифицируются и по глубине залегания, разделяясь на мелкозаглубленные и заглубленные варианты.
Глубина размещения определяется массой факторов, включая несущие способности почвы. При обустройстве основы на пучинистых грунтах, которые обладают свойством расширяться и сжиматься под воздействием температурных скачков, рекомендуется отдавать предпочтение заглубленным основаниям и устанавливать их на 30-50 см ниже точки промерзания.
Еще учитывается расчетная масса постройки, поскольку от нее зависит нагрузка на конструкцию. Для легких помещений на слабопучинистой почве допускается применение мелкозаглубленных фундаментов.
Плюсы и минусы ленточного фундамента
Сравнение достоинств и недостатков. Некоторые из них субъективны, а некоторые исключают друг друга в определенных условиях.
Преимущества:
простота устройства. Технология заливки ленточного фундамента настолько проста, что его зачастую делают своими руками, обходясь без привлечения специалистов и найма дорогостоящей техники;
надежность. Наряду с плитным фундаментом является самым прочным и надежным основанием под любой дом. Ленточный фундамент способен не просто выдержать значительные нагрузки, но и эффективно перераспределять их по основанию;
возможность организации подпольного пространства. Обустройство подвала позволяет использовать его как место для хранения заготовок, установки оборудования (отопительного или очистительного), размещения хозяйственных помещений (прачечной, кладовой для хранения сезонного инструмента или вещей, тренажерного зала и т.п.). В случае, если подвал не планируется, грунт под полом остается на месте, что существенно снижает количество земляных работ;
минимум ограничений на использование. Практически на любом типе грунта под любое здание может быть использован ленточный фундамент того или иного типа;
относительно низкая стоимость. Если сравнивать стоимость плитного и ленточного фундамента, то последний обойдется дешевле. За счет отсутствия необходимости использования техники (как при заливке свайного) и доступных материалов (бетон, кирпич, арматура) он также позволяет снизить расходы;
длительный срок службы. Данный показатель зависит от многих факторов, которые будут проанализированы ниже.
Недостатки:
невозможность использования на слабых грунтах.
армирование бетона также влечет за собой увеличение расходов, как финансовых, так и временных;
необходимость привлечения специальной техники. Чтобы сделать блочный ленточный фундамент требуется привлечение крана, а увеличение скорости заливки монолитного фундамента возможно за счет использования бетономешалки. Но в целом, залить фундамент своими руками вполне по силам любому желающему;
трудоемкость выполнения работ. Если исключить привлечение техники, то рытье траншеи, сооружение опалубки, вязка арматуры и заливка занимает довольно длительный период времени. Безусловно, его можно сократить за счет дополнительных ресурсов в виде техники и наемных рабочих, но в этом случае возрастет стоимость ленточного фундамента. Хотя при обозначенных условиях, его можно сделать за неделю, а залить за день;
значительный объем земляных работ и необходимость вывоза извлеченной почвы;
наличие опалубки при заливке монолитного ленточного фундамента увеличивает стоимость и сроки выполнения работы;
значительный вес и габариты конструкции влияют на размер ассигнований на строительство. Цена ленточного фундамента может составлять около 30% в структуре расходов на строительство всего дома;
необходимость учета значительного числа различных факторов, которые определяют габариты и конфигурацию фундамента, а также расход материала.
При грамотном расчете и точном соблюдении технологии строительства, большинство недостатков легко устраняются.
Каким может быть ленточный фундамент: о видах
В настоящее время данный тип фундамента различается на монолитный и сборный, в зависимости от технологии закладки, а также на незаглубленный мелкозаглубленный и заглубленный — в зависимости от глубины его закладки
Как уже упоминалось выше, конкретный вид ленточного фундамента определяется на этапе проектирования будущего архитектурного объекта, принимая во внимание его технические и эксплуатационные параметры, а также характеристики имеющегося на участке грунта (тип грунта и уровень грунтовых вод)
Монолитный ленточный фундамент
Этот вид основания представляет собой монолитную железобетонную ленту, которая заливается непосредственно на месте строительства. К такому виду относятся незаглубленный мелкозаглубленный и заглубленный ленточный фундамент
Крайне важно при создании такой ленты, максимально оперативная её заливка. Кроме того, необходимо равномерно и быстро распределять бетон по опалубке и как можно тщательнее провибрировать его
Незаглубленный ленточный фундамент
Незаглубленный ленточный фундамент
Незаглубленный ленточный фундамент применяется в строительстве частных домов крайне редко, потому что он является очень слабой опорой для будущего строения. Как правило, он весь располагается поверх грунта, а внутри находится только лишь песчаная, либо песчано-гравийная подушка.Много писать о незаглубленном ленточном фундаменте я не буду, тем более ему уже была посвящена целая статья ранее. Да и вообще, само понятие глубины заложения у такого фундамента отсутствует.
Мелкозаглубленный ленточный фундамент (МЗЛФ)
Мелкозаглубленный ленточный фундамент
Это самый капризный, в плане глубины заложения фундамент. Во-первых, он не так надежен, как заглубленный, ну а во-вторых – для того, чтобы такой ленточный фундамент выдержал нагрузку строения, а также сдерживал все силы пучения, передаваемые от грунта, к его расчету необходимо подойти с особой ответственностью.
Такой ленточный фундамент закладывается на глубину, которая значительно выше глубины промерзания почвы, поэтому и называется мелкозаглубленный. На него, в отличие от заглубленного, могут в значительной степени действовать силы пучения грунта.
Согласно СП 22.13330.2011 «СНиП 2.02.01-83*. Основания зданий и сооружений», вид МЗЛФ зависит от степени пучинистости грунта.
Так, МЗЛФ рекомендуется делать на пучинистых грунтах с УГВ не выше 1 метра от поверхности земли. Его закладывают выше уровня промерзания, на глубине 20-50 см от поверхности. При невысокой стоимости изготовления для этих фундаментов характерна высокая надежность, они служат без ремонта по 15-20 лет. Такому фундаменту необходимо утепление высокого качества – и ленты, и отмостки – чтобы снизить воздействие морозного пучения.
В индивидуальном жилом строительстве чаще всего закладывают мелкозаглублённые ленточные фундаменты, которые могут иметь вид:
Т-образное;
Т — образный ленточный фундамент
Классическое прямоугольное.
В первом варианте работы по созданию фундамента отличаются большей трудоёмкостью. В свою очередь, прямоугольное сечение является более быстрым, простым и бюджетным способом закладки фундамента ленточного типа. Такое основание отлично подходит для возведения одно- и двухэтажных частных жилых домов из любого строительного материала.
Глубина заложения мелкозаглубленного фундамента напрямую зависит от всех трех факторов, описанных выше. Узнать какая глубина промерзания грунта в Вашем регионе. На слабопучинистых и непучинистых грунтах можно делать мелкозаглубленную ленту из ФБС.
Заглубленный ленточный фундамент
Структура заглубленного фундамента
Заглубленный ленточный фундамент считается наиболее надежным из всех лент. Он закладывается ниже глубины промерзания грунта на 10-20 см. Еще одним условием его устройства является то, что грунт под его подошвой должен быть более или менее твердым.В случае болотистых грунтов, торфяников и подобных им, ленточный фундамент закладывается на глубину, которая ниже этих слоев. В некоторых случаях, достаточно прокопать траншею до твердых пород грунта, а затем устроить песчаную или песчано-гравийную подушку до уровня, который чуть ниже глубины промерзания грунта в Вашем регионе.
Когда на строительном участке грунт совсем плох для заложения ленточного фундамента, или его устройство требует огромных затрат, можно попробовать рассчитать другой тип фундамента, например, плитный. Возможно, это будет как дешевле, так и надежнее.
Такой вид фундамента может закладываться на 15-20 сантиметров ниже уровня промерзания земли
При этом во внимание принимаются несущие характеристики грунта, расположение его пластов, а также высота уровень грунтовых вод
Фундамент из блоков ФБС
Технология производства работ

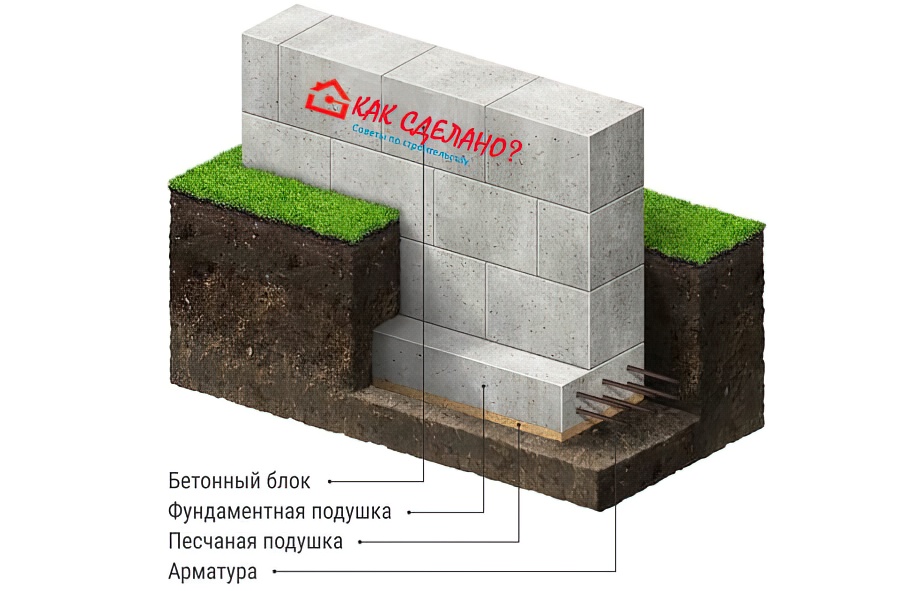

Схема устройства сборного фундамента
Технологический процесс устройства сборного ленточного фундамента заключается в поэтапном выполнении всех этапов строительства, начиная от разметки и заканчивая уходом за готовой конструкцией ленточного фундамента.
Подготовительный этап
На первоначальном этапе по устройству фундамента необходимо подготовить строительную площадку: расчистить территорию и выполнить необходимую разметку по исполнительной рабочей схеме фундаментов. С помощью веревки и колышков линейные размеры фундаментов закрепляются непосредственно на почве
Следует обратить внимание на правильность углов разметки. Контрольной проверкой правильности разбивки служит проверка диагоналей линейной конфигурации фундамента: все диагонали прямоугольных участков должны иметь одинаковое значение
Земляные работы
Земляные работы заключаются в подготовке траншеи под укладку сборных элементов. Для большого объема по выемке грунта лучше всего использовать строительную землеройную технику – экскаватор.
Схема укладки блоков ФБС
При небольших объемах земли и малой глубине залегания фундамента можно самостоятельно своими руками подготовить траншею. Рабочая ширина траншеи чуть больше расчетной ширины блоков фундамента. Такое различие необходимо для удобства выполнения монтажных и гидроизоляционных работ. Дно траншеи зачищается и выравнивается по строительному уровню.
Подготовка основания
На подготовленное зачищенное дно необходимо уложить песчаную подготовку толщиной 50 – 100 мм. Засыпанный песок разравнивается по уровню и уплотняется ручными или электровибрационными трамбовками. После этого песчаная подушка проливается водой. На готовую песчаную полушку укладывается гидроизоляционный слой из рулонного кровельного материала. Гидроизоляцию заполняют цементно-песчаным раствором, после высыхания основание считается готовым к монтажу фундаментных блоков.
Монтаж сборных элементов
Для правильной укладки сборных блоков необходимо перенести осевые линии схемы или чертежа здания на край и дно траншеи. По этим линиям выставляются маяки, по которым будет производиться укладка угловых фундаментных элементов.
Укладка фундаментных элементов
С помощью грузоподъемной строительной техники производят укладку сборных фундаментных элементов на бетонную смесь и проверяют горизонтальность строительным уровнем. Пазы блоков заполняются цементным раствором.
Завершающий этап сборки фундамента
После окончания укладки фундаментных блоков рекомендуется тщательно заполнить швы между блоками цементным раствором и после полного их высыхания необходимо выполнить защитную обмазочную или склеечную гидроизоляцию боковой поверхности ленточного фундамента. Такое изоляционное покрытие надежно защитит конструкцию фундамента от капиллярной и атмосферной влаги. Правильно выполненная гидроизоляция создает в доме комфортный микроклимат для проживания.
Видеопример укладки блоков ФБС:
Для прокладки инженерных коммуникаций следует заранее предусмотреть монтажные отверстия в ленте фундамента. Устройство таких отверстий позволит без труда проложить все необходимые трубопроводы и кабельную продукцию в подвальную часть фундамента для дальнейшей разводки по всему дому.
Требования к фундаменту
Независимо от основного назначения будущей постройки, требования к ленточному фундаменту необходимо строго выполнять. Это продиктовано строительными нормами и правилами, которые позволяют обеспечивать качественную и надежную опору новому зданию. Новая бетонная заливка должна соответствовать ряду критериев:
- Прочность. Правильный ленточный фундамент способен выдерживать значительные механические нагрузки без осыпания и появления трещин.
- Достаточная глубина траншеи.
- Обязательное наличие качественной дренажной системы, которая будет обеспечивать отток воды при сильных дождях, таянии снега и льда.
- В заливке должен присутствовать армированный каркас, который препятствует появлению трещин в фундаменте.
- В самостоятельной работе по заливу ленточного фундамента следует использовать только качественные материалы, а цементный раствор замешивать в рекомендуемых пропорциях для придания бетону должной консистенции.
- Для уменьшения потерь рабочего раствора лучше использовать опалубку. Деревянные контуры в процессе заливки обеспечивают герметичность жёлоба под фундамент, и не допускают протекания цементирующего состава.
