Кровля из металлочерепицы: покрытие, расчет, устройство, монтаж

Монтаж металлочерепицы: пошаговая инструкция для самостоятельной работы

Учитывая тот факт, что цена монтажа металлочерепицы никогда не была низкой, многие предпочитают попробовать сделать все необходимое самостоятельно. Хотя изначально стоит ознакомиться с тем, сколько стоит профессиональный монтаж металлочерепицы. Цена работы за м2 начинается от 250 рублей и может возрастать в зависимости от сложности.

Процесс монтажа кровли из металлочерепицы, технология которого будет рассмотрена далее, состоит из нескольких этапов, каждый из которых имеет свое значение и должен быть проведен должным образом.

Металлочерепица является экологически безопасным материалом и не содержит в своем составе вредных компонентов

Укладка металлочерепицы: подготовительный этап и проведение расчетов

Первое, что потребуется сделать в том случае, если было принято решение о самостоятельном проведении процедуры укладки металлочерепицы на поверхность крыши – проведение предварительных расчетов. Это необходимо для того, чтобы определить, какое количество каких материалов потребуется и, соответственно, избежать ненужных затрат.

Начнем с того, что проясним некоторые основные понятия, чтобы в дальнейшем вопрос о том, как именно устроена кровля из металлочерепицы не возникал. Если посмотреть на крышу, которая уже была покрыта этим материалом, то можно увидеть, что она состоит из рядов, которые проходят поперек ската и волн. Расстояние от одного ряда до другого называют шагом.

Существует такое понятие, как «модель». Под этим названием подразумевают листы металлочерепицы, шаг которых составляет 35 см, а количество волн при этом 6. В продаже можно найти листы модулей 1, 3, 6 и 10.

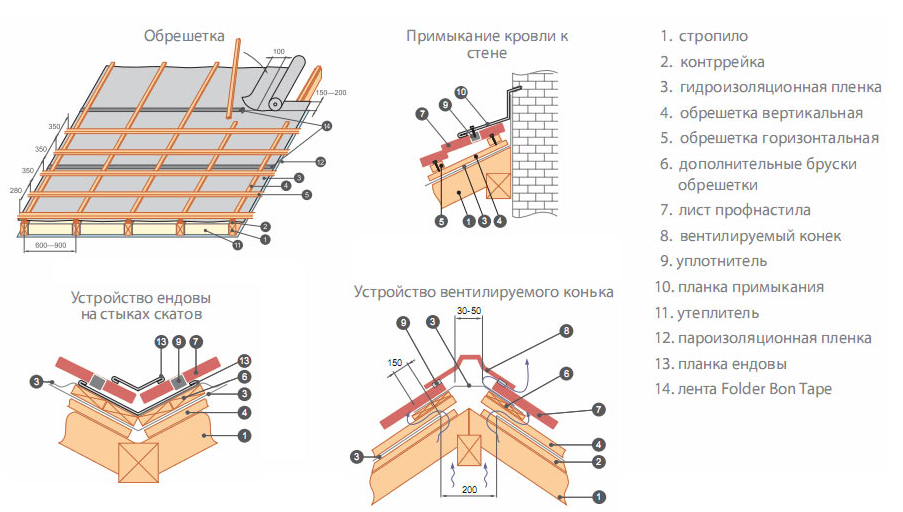

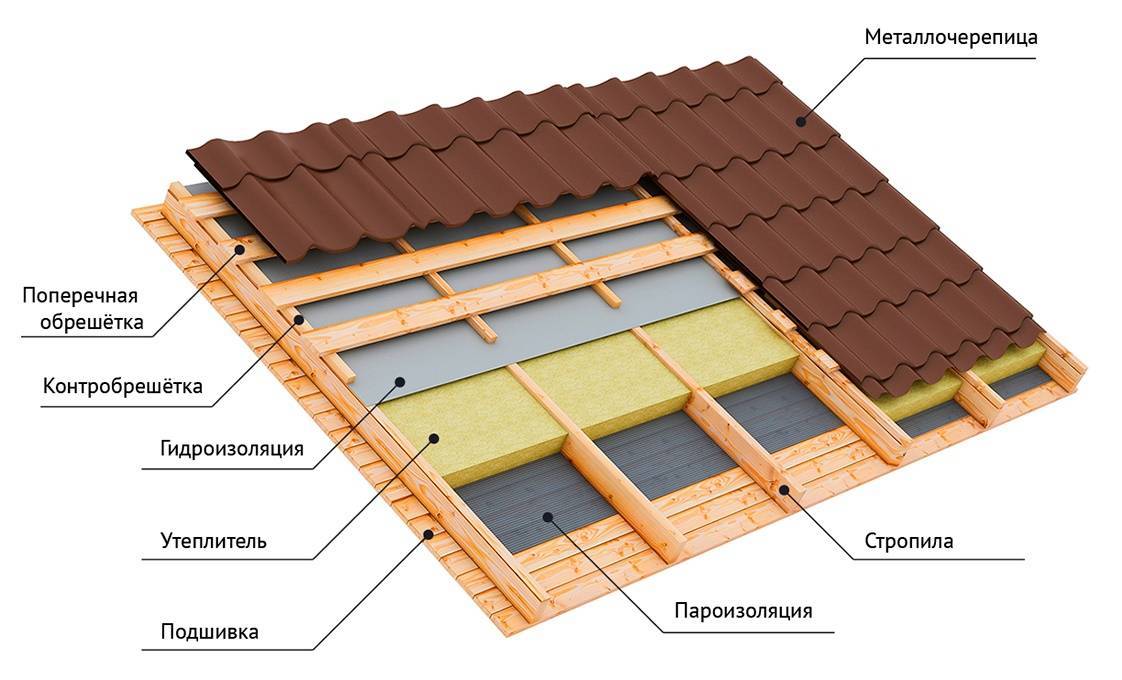

Схема монтажа кровельного пирога: 1. Система стропил, 2. Контррейки, 3. Гидроизоляционная пленка, 4. Бруски вертикальной обрешетки, 5. Стартовый брус горизонтальной обрешетки, 6. Бруски горизонтальной обрешетки, 7. Обрешетка дополнительная, 8. Ветровая доска, 9. Кронштейн для желоба, 10. Карнизная планка, 11. Металлочерепица, 12. Кровельный конек. 13. Коньковый уплотнитель, 14. Слуховое окно, 15. Материал теплоизоляции, 16. Пароизоляционный материал, 17. Подшивка мансарды.

В процессе выбора подходящего размера листа ориентироваться нужно на то, чтобы после монтажа стыки и волны сходились таким образом, чтобы образовывать единое покрытие по всей длине ската

Количество материала при этом высчитать довольно просто, приняв во внимание длину крыши и листов

Приобретая металлочерепицу, важно обратить внимание и на некоторые дополнительные элементы, которые входят в комплект и позволяют провести правильную установку. К этому относят стальные планки длиной 2 м, а также листы стали 200х125 см, которые должны иметь ту же расцветку, что и черепица

В процессе приобретения металлочерепицы, нужно убедиться, что эти вспомогательные элементы имеются в достаточном количестве и соответствуют всем требованиям. Например, стандартный уровень наклона планки составляет 30 градусов. Хотя возможны и другие варианты по желанию покупателей – от 11 до 70 градусов.

Перед выбором металлочерепицы в качестве кровли, стоит обратить внимание на угол наклона крыши

Материалы и инструменты для укладки металлочерепицы своими руками

Для того чтобы провести монтаж металлочерепицы своими руками, необходимо заранее позаботиться о наличии некоторых инструментов и материалов, которые позволят провести все работы максимально просто и эффективно:

шуруповерт;
электродрель;
ножницы для резки металла;
измерительная рулетка;
молоток;
маркер;
монтажная лента.

Также стоит позаботиться о наличии стремянки и средств, предназначенных для индивидуальной защиты лица и рук (очки, перчатки).

Крепление металлочерепицы к обрешетке осуществляется с помощью саморезов и шуруповерта

Что же касается расходных материалов, которые потребуются для подготовки основания и крепления металлочерепицы, то в этот список можно отнести: гидроизоляционный материал, кровельные планки, черепицу, а также аэроролик, планки для конька и торцов, направляющую доску и доски 2,5х10 см. Само собой, потребуются и крепежные элементы – саморезы и специальные уплотняющие шайбы для них.

↑ Фиксация материала на основании

Листы, закреплённые между собой, нужно как можно быстрее закрепить на обрешётке. Сильный порыв ветра может сдвинуть полотно или деформировать его, от правильной фиксации зависит, сколько будет служить покрытие.

Часто задаваемые вопросы и ответы по креплению металлочерепицы:

Какие метизы лучше использовать? Для фиксации металлочерепицы применяются специальные оцинкованные элементы с EPDM-прокладкой, которая распределяет давление на лист и одновременно герметизирует место закручивания.
Какой нужен размер применяемых метизов? Обычно используется 4,8х28 мм или 4,8х35 мм.
Сколько крепёжных элементов нужно для фиксации? Производителями рекомендуется 6-8 шт. на 1 кв. м листа, но этот показатель можно увеличить.
Где нужно фиксировать листы? В нижней части волны, где максимальное примыкание волны профиля к стропильной конструкции.

Важно! Фиксировать метизы нужно под углом 90 градусов, иначе EPDM-прокладка встанет неровно, в листе образуется прогиб и кровля начнёт протекать в местах фиксации. При вкручивании самореза, прокладка должна немного сплющиться и выйти за шляпку на 1 мм, это гарантирует хорошее примыкание без перетягивания и деформации листов покрытия

При вкручивании самореза, прокладка должна немного сплющиться и выйти за шляпку на 1 мм, это гарантирует хорошее примыкание без перетягивания и деформации листов покрытия.

При фиксации металлочерепицы нужно соблюдать «шахматный» порядок расстановки саморезов, это исключит излишнюю нагрузку на лист.

Как покрыть крышу металлочерепицей своими руками

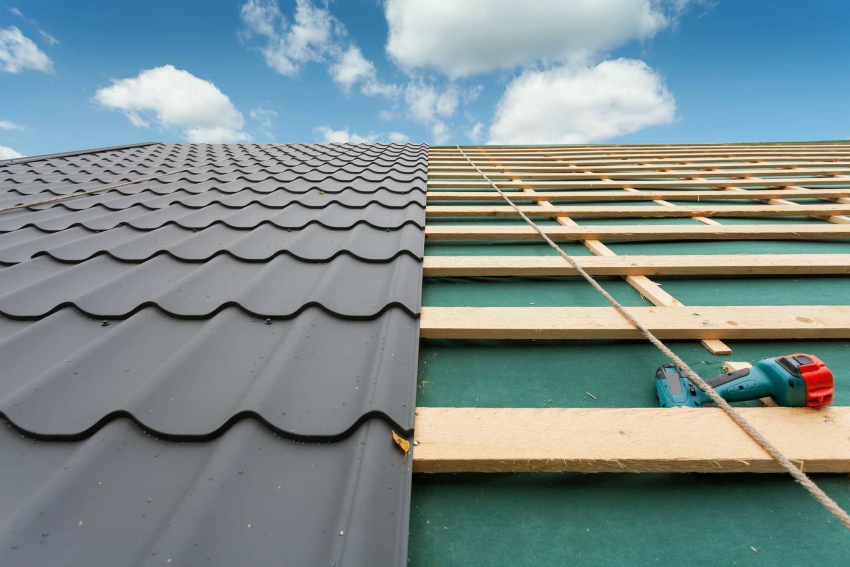

Монтаж кровли всегда начинается с нижнего ряда. Лучший вариант – если высота листа равна или длиннее высоты ската крыши. Тогда поверхность кровли покрывается в один проход, а количество соединительных швов на ней – минимально.

Кровля крыши металлочерепицей своими руками инструкция

Правый и левый край черепицы имеет разную высоту профиля. Это сделано для лучшего прилегания металла при нахлестке. Производитель всегда указывает, какой край устанавливается под низ, а какой – сверху.

Кровля крыши металлочерепицей своими руками инструкция

Металлочерепица для крыши достаточно тяжелая, поэтому листы подают наверх при помощи веревок по наклонным доскам

При этом важно не погнуть их, поэтому поднимать лучше на двух веревках, в четыре руки соответственно.

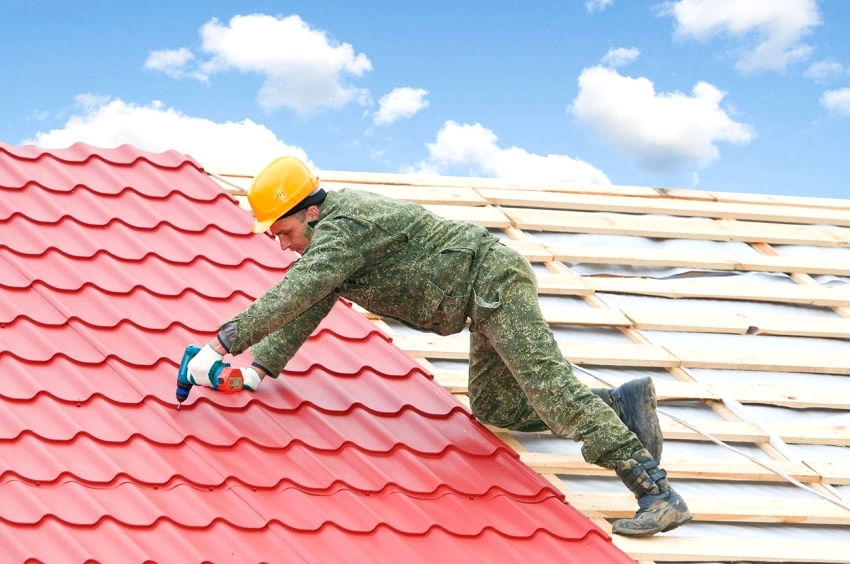

Осуществляя монтаж металлочерепицы своими руками, крепление производится кровельными шурупами-саморезами, укомплектованными герметизирующими полимерными прокладками. Цвет самореза подбирается в тон крыши

Нельзя прибивать металлочерепицу гвоздями – они постепенно расшатываются, лист начинает вибрировать и разрушаться в этом месте.
Нижний край листа устанавливается с выступом 50 мм. Тогда влага стекает с крыши прямо в желоб и не попадает на стену строения.
Первые два-три листа рекомендуется предварительно прихватить к коньку на один шуруп. После выравнивания нижней линии и подгонки взаимного расположения листов, они основательно укрепляются шурупами по всей длине. Саморезы вкручиваются в нижнюю часть волны профиля, а в местах нахлеста – по гребню.

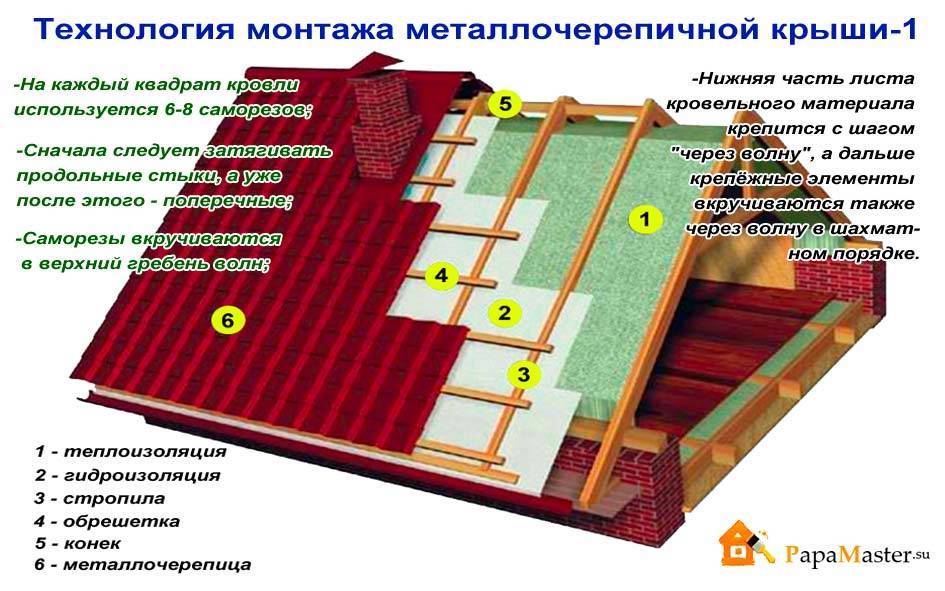

На квадратный метр листа необходимо 6-8 точек крепления. На краях, по карнизу крыши и у конька крепление делается через волну. По линии нахлеста – под каждым поперченным гребнем рисунка.

Торцевая планка

Такая планка прикручивается к торцевой доске. Последняя должна выступать выше обрешетки крыши на высоту профиля по рисунку металлического листа. Планка сверху и сбоку крепится на торцевую доску. В местах стыковки нахлест соседних элементов должен быть от 7 до 10 миллиметров.

Металлочерепица монтаж своими руками обхода печной трубы

Обход дымохода выполняется из металла под цвет черепицы крыши. Обычно обвод делается из 4-х элементов – правого, левого, нижнего и верхнего. В зависимости от конструкции, он может быть простым верхним или нижним.

В первом случае обвод укладывается под черепицу. Его конструкция предусматривает специальный желобок, отводящий воду к водостоку. Места прилегания фартука к трубе замазывают специальным герметиком с высоким уровнем термостойкости, например, Локтайт, Хенкель, Макрофлекс.

Верхний обвод укладывается поверх черепицы для крыши. Место прилегания к дымоходу тоже обязательно герметизируется, как и верхняя часть (для предотвращения попадания воды по профилю черепицы). Фартук обвода желательно пришить к дымоходу металлическими дюбелями.

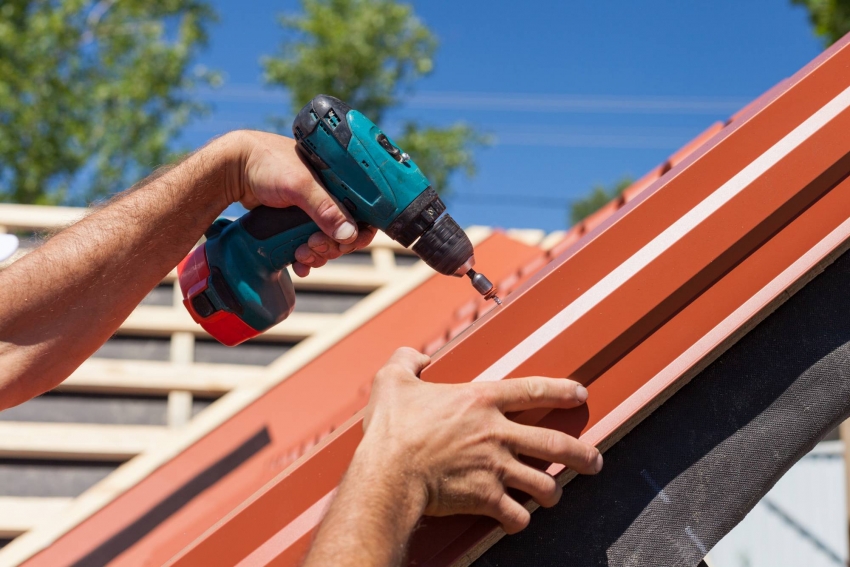

Монтаж коньковой планки

Коньковая планка крыши является важным элементом вентиляции подкровельного пространства. Она предохраняет металлические и деревянные элементы от сырости и является очень важным условием длительного срока службы кровли. Подкровельный воздух, нагреваясь от тепла крыши, естественным путем поднимается от карниза к коньку.

Там он выходит наружу через технологические зазоры проветривания. Производители металлочерепицы предлагают различные конструкции коньковых элементов и дают свои рекомендации по их установке. Крепление конька крыши делается саморезами с шагом 300-400 мм по гребням волн профиля листа. Нахлест соседних коньковых планок составляет 7-10 мм.

Доборные элементы кровли из металлочерепицы

Увеличить срок службы кровли из металлочерепицы и придать ей законченный внешний вид помогают доборные элементы. Они могут иметь различный размер и конфигурацию, обеспечивая плотное примыкание элементов системы и делая её эксплуатацию более безопасной и удобной. Предлагаем с ними познакомиться.

Доборные элементы придают крыше из металлочерепицы законченный внешний вид

Конёк и ендова

Конёк используется для защиты металлочерепицы на коньке и наружных переломах кровли от внешних неблагоприятных факторов. Изделие может быть плоским и полукруглым, что позволяет подобрать оптимальный вариант для конкретной кровли. При наличии конька можно не опасаться, что в подкровельное пространство попадет влага или грязь, а листы металлочерепицы сорвёт при сильном порыве ветра.

Форма конька может отличаться

Планки ендовы могут быть верхними и нижними. Первый вид используется тогда, когда необходимо закрыть на внутренних переломах кровли срезы кровельного материала. Нижняя – помогает предотвратить попадание влаги под кровлю за счёт своевременного отвода излишков воды со стыка двух скатов.

Верхняя планка ендовы

Ветровая планка: торцевая и карнизная

Ветровая планка представляет собой уголок, выполняющий декоративную и защитную функцию. Для её изготовления используется такой же материал, что и для самой металлочерепицы. Может быть торцевой и карнизной.

Торцевая планка помогает красиво оформить торец крыши

Торцевая планка предотвращает попадание влаги на крайние элементы кровли, а также снижает величину ветровой нагрузки. При наличии карнизной планки удаётся направить потоки дождевой воды в водосточный жёлоб, защищая тем самым лобовые доски и основу обрешётки от излишней влаги.

Карнизная планка поможет воде оказаться в водосточном жёлобе

Ограждающие элементы и снегозадержатели

Необходимость в ограждающих элементах возникает в том случае, если высота строения превышает 7 м. При их наличии удается избежать падения людей с крыши. Крепятся к обрешётке через металлочерепицу.

Ограждения защищают от падения

С точки зрения безопасной эксплуатации крыши, обязательной является установка снегозадержателей. Эти доборные элементы помогают предотвратить резкое падение большого объёма снега, защищая тем самым прохожих от травм, а водосточную систему от чрезмерной снеговой нагрузки. Могут быть:

трубчатыми. Предполагают наличие двух труб и кронштейнов. Для изготовления используется оцинкованная сталь, на которую может наноситься полимерное покрытие под цвет металлочерепицы;
листовыми. Более экономный вариант. Для изготовления элемента используется гнутый лист.

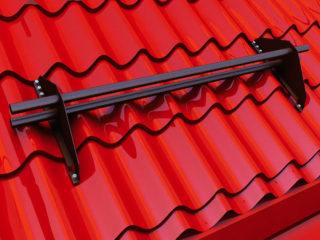

Трубчатый снегозадержатель

Какие инструменты понадобятся для работы

До начала работы должны быть подготовлены следующие инструменты:

рулетка, маркер или мел;
молоток;
шуруповерт;
отвертка;
ножницы или ножовка по металлу;
электролобзик;
длинная деревянная рейка (для проверки соблюдения уровня).

У большинства производителей можно купить металлочерепицу не только по стандартным размерам, но заказать по индивидуальному замеру. Если же все равно для завершения работ нет листа нужных параметров, металлочерепицу всегда можно порезать на куски.

Чтобы не повредить защитный наружный слой, резать материал лучше ножницами по металлу или электролобзиком.

Края срезов рекомендуется обработать антикоррозийной краской или грунтовкой.

Монтаж снегозадержателей на металлочерепицу: инструкции и их разновидности

Высокий уровень безопасности – одно из основных требований, которые предъявляются к кровле из любого материала, и в том числе из металлочерепицы. Для этой цели используют специальные конструкции, которые называют снегозадержателями. И основная цель – обеспечить безопасный сход снега с крыши и предотвратить возможные опасные ситуации. Кроме того, они способствуют сохранению первоначальной формы конструкции, и не позволяют ей деформироваться под весом обледенелого снега. А учитывая, что его масса в некоторых случаях может превышать вес самой кровли, эта проблема довольно актуальна.

Предугадать, как именно будет распределяться снег на поверхности крыши, практически невозможно. Это зависит от многих факторов, в том числе угла наклона кровли, направления ветра и т. д. Поэтому для того чтобы произвести расчеты, используется специальная формула:

Q = G×s

В данном случае Q – это нагрузка, которую оказывает снег, G – масса снега на плоской поверхности крыши, узнать которую можно из специальной таблицы, а S — коэффициент поправки, который зависит от угла наклона кровли: > 25° — 1, если 25-60° — 0,7. Если градус наклона больше 60, то это в расчет не принимается, поскольку в этом случае осадки на поверхности точно не задержатся.

Важным этапом при отделке крыши с использованием металлочерепицы является установка всех доборных элементов, которые не только защищают покрытие, но и позволяют скрыть не эстетичные стыки и края

Для того чтобы определить показатель G, необходимо обратиться к специальной таблице, которая предоставляет информацию касательно снежных покровов для каждого региона страны.

Установка трубчатых снегозадержателей на металлочерепицу: правила монтажа

Как правило, в качестве основы для снегозадержаталей используют трубу, которая прокладывается вдоль крыши. В случае использования металлочерепицы в качестве кровельного материала, фиксация производится в местах, где соединяется кровля и несущая стена.

Категорически запрещена фиксация этих элементов на карнизную планку для металлочерепицы, так как это может повлечь за собой разрушение всех системы. Более того, если приходится иметь дело со скатом, протяженность которого достаточно велика, то монтаж снегозадержателей на металлочерепицу нужно производить сразу в несколько рядов, чтобы обеспечить более надежную фиксацию.

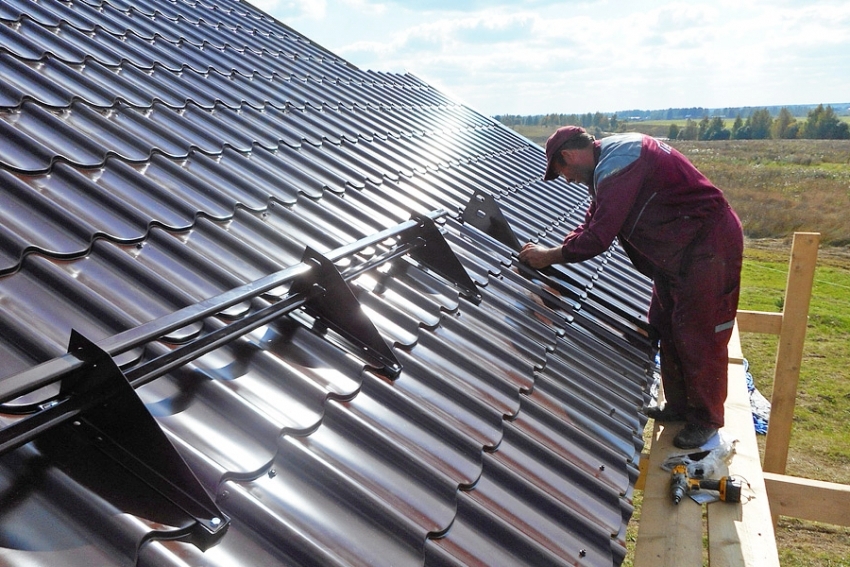

Процесс монтажа трубчатых снегозадержателей на металлочерепицу

Сами трубки крепятся на крыше либо встык, либо в шахматном порядке. Отдельного внимания стоит установка такой системы в том случае, если в доме имеется мансарда. В таком случае установка обязательно должна быть произведена таким образом, чтобы над каждым оконным проемом был расположен снегозадержатель. Что касается расстояния от края крыши до элементов, то вполне достаточно 40-50 см.

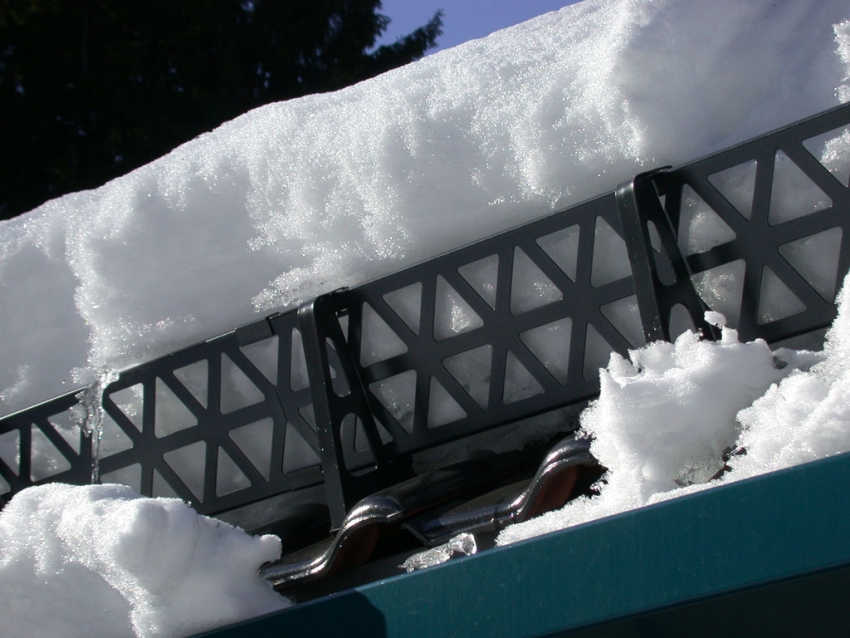

Решетчатые снегозадержатели для кровли из металлочерепицы: как правильно крепить

Наиболее эффективными считаются решетчатые снегозадержатели, так что те пользователи, которые интересуются качеством устанавливаемых систем, выбирают преимущественно этот вариант. Существует два вида таких конструкций – обычные и «королевские», хотя стоит признать, что особой разницы между ними нет, за исключением опор и сложности решеток.

Высокий уровень эффективности и безопасности этого типа снегозадержателей обусловлен их немалой высотой, за счет которой они могут быть не полезны не только зимой, когда речь идет об удержании снега, но и летом. Ведь именно в теплое время года чаще всего производятся всевозможные ремонтные работы.

Решетчатые снегозадержатели считаются одним из лучших вариантов для кровли из металлочерепицы

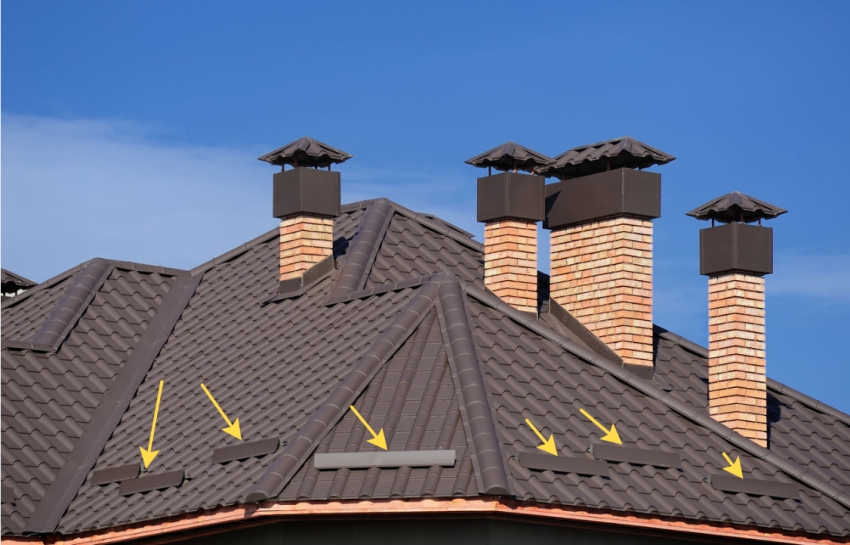

Уголковые снегогозадержатели на металлочерепицу

Уголковые снегозадержатели представляют собой тонкие стальные листы, которые покрыты полимерным покрытием, защищающим их от коррозии. Это один из самых бюджетных вариантов, который при этом позволяет эффективно предотвращать скатывание снега с кровли. Подобрать модель, которая будет подходить к имеющейся металлочерепице очень просто, поскольку ассортимент цветовых решений чрезвычайно велик.

Для фиксации уголковых снегозадержателей на кровле крыши металлочерепицей используют саморезы и обычные металлические уголки. Крепление производится на верхнюю волну листа.

Это далеко не все варианты конструкций, которые могут быть использованы для того, чтобы предотвратить скатывание снега с крыши. Металлочерепица превосходно сочетается со многими моделями и разновидностями этих элементов, так что проблем с выбором и фиксацией точно не возникнет.

Пример расположения уголковых снегогозадержателей на крыше, покрытой металлочерепицей

Как выбрать лучшую черепицу для крыши

Выбор варианта черепицы для кровли основывается на особенностях климатических условий региона. Например, при обильных осадках, высокой влажности оптимально подходят такие виды покрытия, как металлочерепица с полимерным покрытием, цементно-песчаная и композитная структуры. Дополнительное усиление защиты крыши от непогоды обеспечат паро- и гидроизоляция, утепление кровли.

При большой снеговой нагрузке лучше всего смонтировать крышу с крутым скатом и покрыть её металлочерепицей

Особенное значение при выборе имеет методика крепления материала. Простота фиксации характерна для металлочерепицы, а обустройство мягкой кровли требует более сложных действий.

Толщина металлического материала должны быть не менее 0,4 мм для тёплого климата и не менее 0,7 мм для регионов с частыми осадками. При выборе кровельного покрытия следует учесть также и другие особенности:

цвет материала часто играет важную роль, ведь от этого зависит внешний вид здания. Производители некоторых видов черепицы предоставляют широкую палитру оттенков, что облегчает выбор;
полимерное внешнее покрытие на металлических листах не должно иметь повреждений. Иные варианты черепицы полностью состоят из наборов, в которые уже включены цветные, связующие, защитные компоненты;
вес материала должен быть указан производителем на упаковке. Зная нужное количество черепицы, можно рассчитать нагрузку, которую получит стропильная система после монтажа. Поэтому конструкция стропил должна соответствовать предполагаемой нагрузке с учётом осадков.

Расчёт материала для кровли

Определение количества черепицы любого типа проводится после вычисления площади кровли. При этом огромное значение имеют формы плоскостей:

Если поверхности прямоугольные, то расчёт площади осуществляется с помощью формулы S=L∙W, где L и W являются длиной и шириной поверхности соответственно.
В случае с трапециевидной формой плоскости используют формулу S=h∙(A+B)/2. Здесь A — длина свеса, h — расстояние между свесом и коньком, B — длина конька.

Полученные данные по каждой поверхности складывают и получается общая площадь крыши.

При расчёте площади скатов используются простые геометрические формулы

Для определения количества металлочерепицы нужно выяснить площадь одного листа материала, которая считается той же формуле, что и в случае прямоугольной поверхности кровли. Далее нужно разделить площадь крыши на квадратуру листа, в результате получится нужное количество листов металлочерепицы. По такому же принципу осуществляется расчёт иных вариантов кровельного покрытия.

Виды крыш из металлочерепицы, в зависимости от формы

Конструктивное исполнение скатной крыши может существенно отличаться. Её конфигурация зависит от количества плоскостей (скатов) и их положения относительно горизонта. В зависимости от конструкции, крыши принято делить на:

односкатные. Самый простой вариант, предполагающий, что в качестве опоры выступают стены строения различной высоты. Такую крышу сложно назвать привлекательной, а потому её, чаще всего, выбирают для хозяйственных строений;
двускатные, иногда называемые щипцовыми. Самый распространённый вид, востребованный в загородном и частном строительстве. В качестве опоры для нижней части скатов выступают стены. Верхние соединяются вместе, формируя конёк;
мансардные. Такая крыша трансформировалась из двускатной, но имеет характерные изломы. Благодаря этому, удалось увеличить внутреннее пространство под кровлей. При желании, его можно использовать для обустройства жилой комнаты;
вальмовые. Конструкция имеет дополнительные скаты (вальмы), соприкасающиеся с коньком. Если вальмы не доходят до конька, систему называют полувальмовой. Для вальмовых крыш характерна внешняя привлекательность и высокая сопротивляемость ветровым нагрузкам;
шатровые. Такая крыша внешне очень похожа на многогранный шатёр, состоящий из треугольных граней, сходящихся в одной точке. Отличаясь надёжностью, она достаточна сложна в устройстве;
многощипцовые. Конструкция актуальна для сложного архитектурного проекта.

Конструктивное исполнение крыши может существенно отличаться

Этапы монтажа своими силами

Антикоррозийная краска для обработки срезов металлочерепицы

Хранят металлочерепицу под навесом или в помещении

Важно плотно прижать листы тяжёлым предметом, чтобы ветром детали не подняло в воздух и не унесло, что обязательно приведёт к порче листов

Необходимый инструмент

Для монтажа крыши из металлочерепицы понадобится обычный набор плотницких инструментов:

ножовка или электролобзик;
молоток, отвес, рулетка, разметочный шнур, уровень;
ножницы по металлу;
шуруповёрт с битами для кровельных саморезов;
средства безопасности при работе на высоте — страховочный ремень и каска, респиратор и перчатки при монтаже утеплителя.

Кроме того, необходимо приобрести антикоррозийный состав для промазки резов на листах.

Монтаж стропил

Стропила и обрешетка укладывается поверх слоя гидроизоляции

Для стропильных балок используют брус толщиной от 50 и шириной от 100 мм. Выбор зависит от конфигурации крыши, снеговых и ветровых нагрузок, массы «пирога» кровли.

Шаг установки от 500 до 900 мм. Желательно подобрать такие расстояния между стропилами, чтобы оно на 1–2 см было меньше размера предполагаемого утеплителя. Например, стандартный размер каменной ваты по ширине 600 мм, поэтому между стропилами оставляют 58 см.

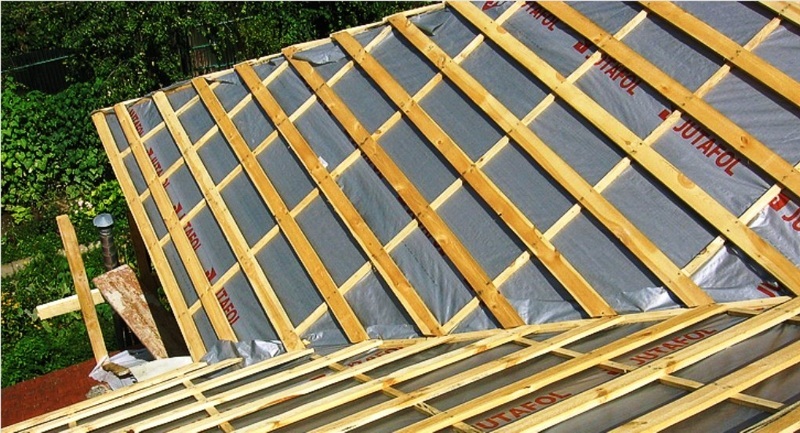

Установка обрешётки

Для обрешётки используют обрезную или необрезную доску толщиной 25 мм — меньший размер не позволит надёжно закрепить саморез, больший— сделает конструкцию тяжелее и дороже.

Обрешётка может быть сплошной или разреженной. Во втором случае доски должны крепиться так, чтобы впадина черепицы совпала с расположением доски — так конструкция получится жёстче.

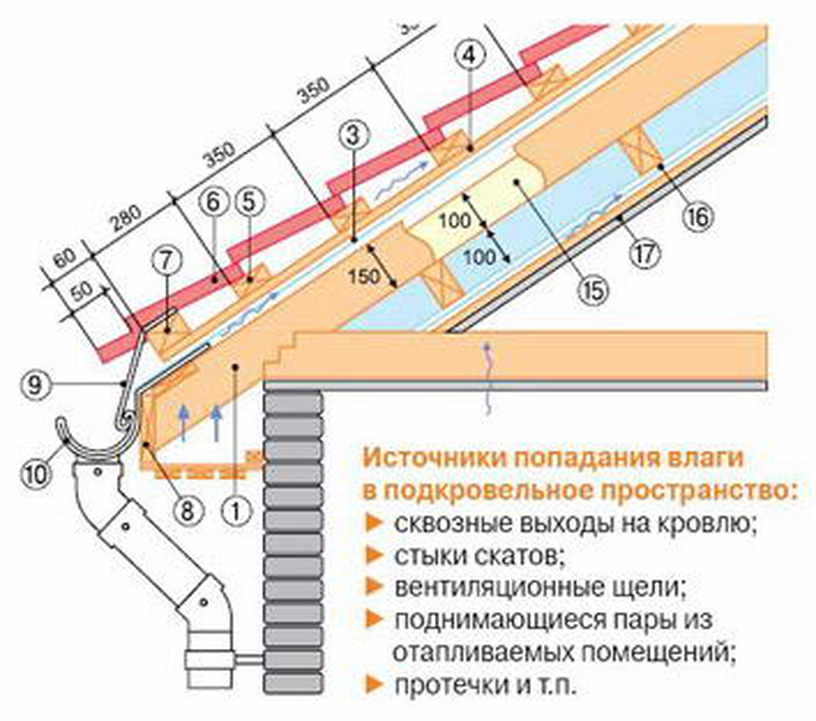

Наиболее распространён шаг обрешётки от 250 до 350 мм между сторонами досок.

Нижняя доска крепится строго по краю карниза. До или после крепления проводят обработку древесины препаратами, предотвращающими гниение и антипиренами, делающими доски слабогорючими.

Монтаж ветрогидроизоляции

В качестве гидроизоляции применяются любые рулонные материалы

Для гидроизоляции используют любые рулонные материалы, предназначенные для этих целей. В продаже есть специальные мембраны в виде тонких плёнок или нетканого материала — они удобны в работе.

При монтаже необходимо перекрыть листы на 10-15 см, чтобы исключить проникновение влаги по стыкам.

Изоляция крепится строительным степлером. Дополнительно листы укрепятся прибитой контробрешёткой.

Обустройство контробрешётки

Рейки контробрешётки крепят гвоздями и саморезами

Соблюдают осторожность, чтобы не повредить парогидроизоляцию

Контробрешётку необходимо положить перпендикулярно обрешётке. Заранее производят разметку, чтобы места крепления саморезов совпадали с нижней выпуклостью черепицы и линией рейки.

Технология крепления металлочерепицы

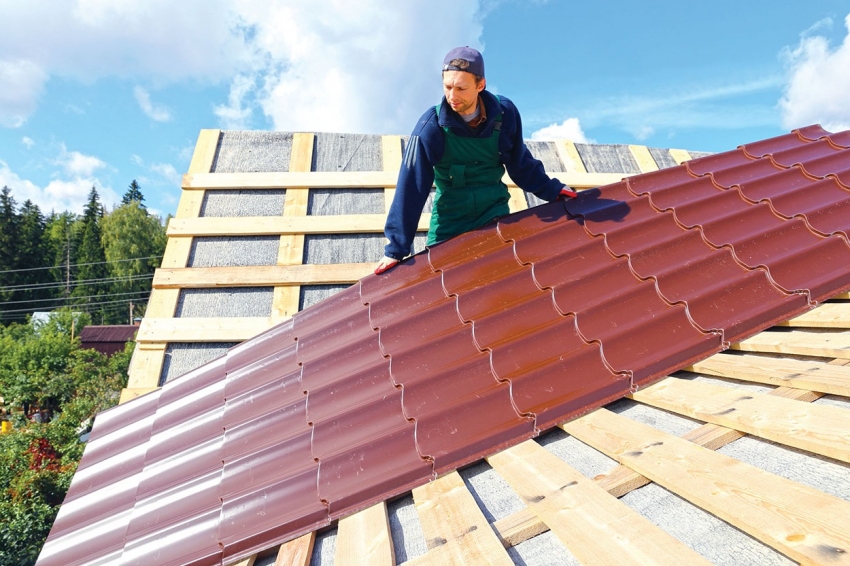

Монтаж начинают с левого нижнего угла ската, далее укладывают нижний лист справа от первого.

После монтажа первого ряда начинают крепить второй также с левой стороны и т.д. Низ первого листа крепят в каждом углублении черепицы. Далее саморезы вкручивают в шахматном порядке. Два соседних листа скрепляют по верхней волне коротким крепежом.

Виды доборных элементов

Снегозадержатели на металлочерепицу

Завершают монтаж внешней части установкой доборных элементов:

планок примыкания к трубам вентиляции;
снегозадержателей;
ендовы и уголков для защиты угловых конструкций;
отливов;
конька.

При монтаже могут понадобиться ветровые и карнизные планки в зависимости от конфигурации кровли. Элементы крепят саморезами.

Доборные элементы

Помимо указанных выше карнизных и коньковых планок, при монтаже крыши из металлочерепицы могут понадобиться такие изделия (полный список тут):

Снегозадержатели. Они разрыхляют сходящие с крыши снежные массы, делая их падение относительно безопасным для конструкций здания и для человека.
Планки примыканий. Эти изделия обрамляют места стыков черепицы со всеми важными конструкциями, такими как печные трубы и вентиляционные трубы.
Уголки и ендовы. Они защищают все угловые конструкции кровли.
Отливы. Используются для перенаправления потоков дождевой и талой воды.
Конек.
