Правильное крепление пленки к металлическому каркасу теплицы: 6 шагов

Каркас

Делать каркас под монолитный и ячеистый поликарбонат можно из многих материалов. Очень изыскано выглядит каркас из древесины, но, выбирая данный стройматериал, нужно знать, что он должен быть клееным, иначе вся конструкция растрескается и деформируется. К тому же, почти ежегодно каркас нужно будет красить и обрабатывать специальными защитными составами от насекомых и болезней. При этом нужно помнить, как надежно крепить поликарбонат к деревянному каркасу.

Более неприхотливым считается каркас из тонкостенных профильных труб, который отличается большим сроком службы и повышенной прочностью.

Подходят для каркаса под листовую обшивку алюминиевые и стальные материалы. Причем изготавливать обрешетку из стали и алюминия можно непосредственно на стройплощадке, используя для этого надежный вид крепежа. Алюминиевый каркас выгодно отличается антикоррозийными свойствами. Если его конструкцию правильно рассчитать, то он многие десятилетия будет сохранять свои физические и эстетические свойства. Но он стоит очень дорого, поэтому его выбирают редко.

Для быстрого строительства и экономии средств, можно построить более редкую обрешетку, а обшить её толстыми листами. В этом случае креплений саморезами будет меньше, что ускорит процесс монтажа. Можно также сэкономить и приобрести тонкое покрытие, но обрешетка тогда должна быть более частая.

Выбор зависит от следующих аспектов:

• типа кровли;
• района, где устанавливается конструкция;
• размера арки;
• габаритов пролета;
• толщины листового материала.

В любом случае экономия должна быть эффективной

Например, если не принять во внимание снеговую нагрузку и поставить листы, которые не справятся с массой выпадаемого в регионе снега, то поверхность не выдержит перегрузки и экономия приведет к большим потерям

Если же обшивают уже построенную конструкцию, которую изменить нельзя, то толщину материала подбирают исходя из частоты обрешетки каркаса: чем она реже, тем толще нужно выбирать материал.

Крепежные элементы

На скорость, удобство, качество монтажа и долговечность конструкции влияет выбор крепежных элементов.

Следует обратить внимание на следующие параметры:

• характеристики самореза (крепеж подбирается в зависимости от материала конструкции – металла или дерева);
• материал изготовления и параметры шайбы.

Саморезы могут продаваться в комплекте с шайбами либо приобретаться отдельно. Если поликарбонатное остекление требуется деревянной конструкции, в качестве крепежа следует выбрать саморезы по дереву.

Крепление сотового поликарбоната к металлическому каркасу рекомендуется производить саморезами с оцинкованным наконечником или наконечником-буром из нержавеющей стали.

Различные крепежные элементы

Термошайбы поликарбонатные

Специально для крепежа листов поликарбоната выпускаются шайбы из того же материала, что позволяет подобрать вариант, идеально подходящий по цвету – такой крепеж выглядит эстетично и не бросается в глаза.

Термошайба состоит из следующих элементов:

• выпуклая верхняя часть с широкой ножкой и отверстием под саморез;
• уплотнитель из эластичного полимера (кольцо);
• заглушка отверстия под саморез.

Высоту ножки термошайбы требуется подбирать исходя из толщины панели. Ножка ограничивает прижим, за счет чего лист фиксируется плотно, но без пережатия. Благодаря этому остекление остается ровным даже при нагревании под солнечными лучами.

Правила крепления термошайбой

Толщина ножки влияет на выбор сверла, которым выполняют отверстие под крепежные элементы.

Поликарбонатные термошайбы – самый практичный и привлекательный вариант для декоративных конструкций. При условии правильного монтажа они герметично закрывают крепежное отверстие и надежно фиксируют листовой материал на каркасе. Срок службы термошайб из поликарбоната составляет порядка 20 лет.

Термошайбы полипропиленовые

Полипропиленовая термошайба также представляет собой полимерную крышечку с отверстием под саморез и заглушкой, которая плотно прижимает к поверхности листового покрытия уплотнительное кольцо.

Такое изделие отличается от поликарбонатной шайбы:

• менее эластичным уплотнителем, который выполнен из вспененного пластика;
• отсутствием ножки у шайбы;
• отсутствием покрытия, защищающего от ультрафиолета;
• непрозрачностью и относительно небольшой цветовой гаммой.

Поскольку у шайбы нет ножки, прикручивать крепеж следует внимательно, чтобы не перетянуть.

Полипропиленовые шайбы в течение считанных лет выгорают на солнце, теряют цвет и начинают разрушаться. Небольшой выбор цветов и отсутствие точного соответствия с материалом ограничивают использование крепежа – он подходит для не просматриваемых мест и для конструкций внутри помещений, для монтажа парников и теплиц из тонкого поликарбоната, рассчитанного на 3–4 года эксплуатации.

Термошайбы из полипропилена

Достоинством полипропиленовых шайб можно назвать доступную стоимость – они дешевле поликарбонатных. Этот вид предназначен для крепежных элементов толщиной 6 мм. Соответственно, отверстия в листах требуется выполнять сверлом 9 мм для соблюдения термического зазора при монтаже.

Остальные виды шайб

Если нет особых требований к эстетичности конструкции, закреплять листы поликарбоната на каркасе можно при помощи обычных плоских широких шайб. При этом для конструкций внутри помещения достаточно использовать тонкий резиновый уплотнитель, для сооружений на улице требуется толстый эластичный уплотнитель, чтобы предотвратить попадание влаги в крепежное отверстие в поликарбонате.

Вогнутые тарельчатые шайбы из нержавеющей или оцинкованной стали в комплекте с зонтичной прокладкой из вспененного полимера или толстой EMDP резины.

Такой крепеж позволяет надежно зафиксировать покрытие из поликарбоната на каркасе из металла, если требуется постройка сооружения с большой площадью остекленной поверхности в регионе с сильными ветрами.

Чтобы прикрутить шайбу с прокладкой, используют саморезы или болты, желательно устойчивые к коррозии, так как шляпка крепежного элемента остается открытой атмосферным осадкам.

Тарельчатые нержавеющие шайбы

Выбираем клипсы для теплиц

Одним из наиболее часто используемых видов клипс для парников являются клипсы «универсал».

Крепление пленки клипсой зиг-заг будет служить долго, если закрепить аккуратно

Такие клипсы изготавливаются из следующих материалов:

• Алюминиевый клипс с шириной 25 мм;
• Оцинкованная проволока пружинная, имеющая пластиковое покрытие, толщиной 2,00 мм (зиг-заг).

Клипс универсал зиг-заг крепит пленку, не повреждая ее, на несущую конструкцию каркаса. Пленку при помощи этих деталей можно закреплять на разных участках, выгнутых или прямых. Клипс универсального исполнения, имеющий пружинный вид, может крепить и другие материалы, такие как тенты, брезентовое покрытие и пр., имеющие толщину до 400 мкр.

Ее легко заменить с минимальными затратами на новую, если она сломается, так ка стоит она довольно дешево.

Термические изменения размеров поликарбоната

Расчет линейных изменений можно рассчитать, умножив длину или ширину в метрах на количество градусов и на коэффициент линейного температурного расширения (0,065).
Цветные листы нагреваются на 10 — 15 градусов больше.

Например: прозрачный лист длиной 1 метр при перепаде температур от – 30 до + 30 градусов изменит размер на 3,9 мм, а цветной – на 4,88 мм.

Поэтому обязательно следует:

• оставлять зазоры при креплении и соединении панелей;
• сверлить отверстия на 2-3 мм больше, чем диаметр крепежных элементов;
• использовать термошайбы;
• применять специальные соединительные, коньковые, угловые профили.

Рейкой (вариант для каркас из дерева).

В данном способе можно использовать деревянные рейки (штапики для окон не рекомендуют) с гвоздями или саморезами, а еще лучше упаковочная лента закрепленная скобами от строительного степлера.

Как вариант – вырезать ленту из старого линолеума или из любого другого крепкого материала.

Для многих это самый худший способ накрыть теплицу – ведь приходиться портить пленку. Долго такая пленка не живет, от силы пара сезонов. Ладно если прибивать дешевую пленку, но прибивать долговечную дорогую пленку на пару сезонов – это глупость, особенно если есть более безопасные способы.

Хотя и прорывов от гвоздей не боится армированная пленка для теплицы.

Как натянуть плёнку на теплицу

Опишем пошагово несколько способов того, как накрыть теплицу.

С помощью сетки

Позволяет крепить плёнку, не прибивая её к каркасу:

1. Вырежьте необходимое количество полос плёнки. Соедините их между собой.
2. Покройте теплицу плёнкой, натянув её и зафиксировав внизу клипсами.
3. Возьмите крупноячеистую сетку и уложите её поверх укрывного материала.
4. Привяжите сетку к каркасу.

Метод очень простой, однако укрывной материал фиксируется не слишком прочно, и высока вероятность того, что после сильного ветра или дождя нужно будет перетягивать его.

С помощью верёвки или жгута

По надёжности аналогичен предыдущему методу крепления:

1. Вначале, как и в описанном выше варианте, подготавливают и натягивают укрывной материал.
2. Полипропиленовый шнур либо эластичный жгут фиксируют на начальных дугах каркаса в нижнем углу, а затем перебрасывают зигзагом с одной стороны на другую, при этом натягивая и фиксируя его к основанию.
3. Эти же действия повторяются и с внутренней стороны теплицы с добавлением фиксации на крыше.

С помощью люверсов и эластичного шнура

Люверс представляет собой отверстие в укрывном материале, которое упрочнено пластиковым либо металлическим кольцом:

1. Нарезают нужное количество полос укрывного материала.
2. По краю полос проделывают отверстия, которые усиливают кольцом.
3. Через отверстия продевают эластичный шнур. С помощью него полоса крепится к каркасу сооружения.

Навесить таким способом можно только очень плотную плёнку, потому что обычная может легко разорваться.

Профиль из алюминия для поликарбоната

Схема крепления поликарбоната.

Алюминиевый профиль является самой сложно устроенной и дорогой системой. Он идеально подходит в плане гидроизоляции и может принимать участие при создании несущих частей конструкции (крыша, стены), если наделен специальными для таких нагрузок характеристиками. В процессе работы сначала устанавливают нижний профиль, а на него производят монтаж предварительно нарезанных листов поликарбоната. Устанавливают верхнюю крышку, фиксируют ее саморезами.

Пазы алюминиевого профиля имеют резиновый уплотнитель в качестве защиты от протечек и конденсата. Служит он эффективно и долго.

Эстетичность внешнего вида характеризует этот тип профиля. Благодаря алюминиевой системе совершенно отсутствуют мостики холода. К группе теплых эту систему относят неспроста. Благодаря наличию в своем составе резиновых уплотнителей данная система наделена еще и отличной герметичностью в местах соединения поликарбоната.

Осуществляя монтаж поликарбоната на основе алюминиевых профилей, важно учитывать, что профиль сильно прижимать к листовому материалу нельзя, иначе не будет соблюдено тепловое расширение материала, и с течением времени конструкция будет разрушаться. Угловые профили применяют для листов поликарбоната, соединяемых под прямым углом

Панели они держат отлично и просто незаменимы для данного вида соединения. Пристенный профиль используют в том случае, когда требуется соединить панели

Угловые профили применяют для листов поликарбоната, соединяемых под прямым углом. Панели они держат отлично и просто незаменимы для данного вида соединения. Пристенный профиль используют в том случае, когда требуется соединить панели.

Как склеить пленку для теплицы

При натяжении пленки на каркас порой возникает потребность в склейке пленки. Процедуру склейки можно выполнить самостоятельно. Самый простой способ – сложить несколько фрагментов пленки, накрыть их старой газетой и прогладить ил обработать паяльником.

Как правильно осуществлять борьбу с болезнями в теплицах

Для того чтобы заклеить пленку, можно использовать спиртовку или паяльную лампу. Материал следует зажать между металлическими зажимами. В нужно месте нужно пройтись лампой до появления шва. Для того чтобы клеить пленочную поверхность можно использовать специальные, влагостойкие виды клея.

Склеить пленку можно при помощи клея или паяльной лампы, однако при этом нужно обращать внимание на температурный режим

Виды склеивания:

• Утюгом;
• Паяльной лампой;
• Спиртовкой;
• Клеем.

При натяжении пленки важно помнить о мерах безопасности. Лучше не допускать ее проколов, порезов и разрывов

Для того чтобы обезопасить теплиц желательно сшить запасной чехол, который сможет заменить основной в случае его повреждения во время пользования теплицей. Самым надежным способом крепления пленки являются виды крепления без гвоздей и шурупов. Сделать безопасное крепление можно самостоятельно или с помощником. Покрытие временных теплиц по технологии почти не отличается от покрытия долговременных. Крепление пленки можно совершать к металлической поверхности или к деревянному каркасу. Способы крепления могут отличаться.

Термошайбы и заглушки

Крепление поликарбоната к металлическому каркасу термошайбами предполагает использование разных деталей. Различаются элементы по следующим признакам:

1. Мини-шайбы. Применяются совместно с панелями незначительной длины;
2. Материал изготовления. Термошайбы могут быть на основе нержавеющей стали, поликарбонатные, полипропиленовые. Вторые делают соединения герметичными без нарушения конструкции, а последние – актуальны при внутренних работах, либо наличии теней;
3. По конструкции детали бывают универсальными, индивидуальными. У второго варианта нет ножки, что позволяет применять его при работе с любыми параметрами.

Заглушки используются с целью придания конструкции привлекательного вида, защиты от воды и попадания внутрь мелких животных.

Крепление поликарбоната к дереву

Для сравнения рассмотрим схему крепления рассматриваемого материала к дереву:

Лист кладут на каркас, электросверлом делают отверстия для крепежа и самореза. При сверлении держат сверло перпендикулярно поверхности. Лучше, если отверстия будут овальными, вытянутыми по длине пластины

Важно, чтобы шайба полностью закрывала отверстие.
Далее производят укладку и закрепление других панелей. Последними крепятся панели на дверях и торцах.
Края листов герметизируют термолентой или профилем

Если есть необходимость, можно использовать герметик с целью дополнительной обработки стыков.

Обычно для крепления к дереву используют сотовые пластины поликарбоната. Перед этим дерево обязательно обрабатывают специальным средством против гниения и жучков.

Готовые комплекты для парника

Существует ряд готовых парников со вшитыми дугами массового производства. Удобство их приобретения заключается в простоте монтажа и наличию подробной инструкции. Отпадает необходимость поиска составляющих и их соединения. Самые популярные модели:

В нем применяется вшитый укрывной материал и дуги, изготовленные из полимера толщиной 0,20 см. Длина дуги для парника от 4 до 6 м. Специальные ножки служат креплением к земле конструкции. Внешний вид парника из дуг, обшитыми укрывным материалом, представлен на фото.

Подснежник

Дуги из ПВХ делают парник достаточно прочным. Длина дуги для укрытия может достигать 8 м. Готовый комплект содержит в себе и ножки и клипсы зажимные.

Огурчик

имеет конструкцию из оцинкованного профиля. В комплект входит ПВХ пленка, винты, гайки для крепления, фиксирующие рейки, шнуры для фиксации пленки. Этот парник можно назвать самым высоким среди парников из дуг с применением укрывного материала.

Сайты компаний, производящих парники из дуг с укрывным материалом, дают подробную информацию о сборке моделей, в том числе подробное видео.

Кроме готовых комплектов для парника, можно приобрести отдельные элементы. Так, дуги, используемые для укрытия, можно не делать самим, а взять комплектом в любой точке страны.

Особенности монтажа к металлическому каркасу

Как и при монтаже на деревянную обрешетку, крепление к каркасной раме из металла может производиться 2 методами, в зависимости от используемого материала.

1. Мокрый монтаж монолитной панели из поликарбоната выполняется с помощью полимерной замазки, которой обрабатывается края каркасной рамы и уплотнители. Листы укладываются с зазором в 3 мм, все стыки для герметизации обрабатываются силиконовым герметиком. Дополнительно закрепленные панели фиксируются планками.
2. Сухой монтаж сотового поликарбоната предполагает использование в качестве крепежных элементов саморезов, а также пластиковых профилей без пластификаторов, резиновых прокладок и термошайб. Расстояние между элементами крепления – не более 40 см, отступ от крайнего среза – более 2 см.

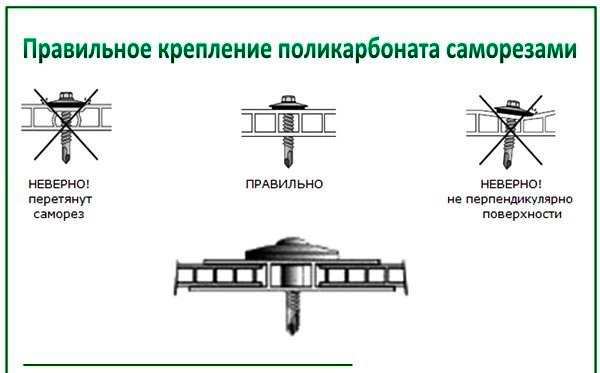

Крепление саморезами

Кроме того при монтаже могут использоваться металлические профили. Для этого поликарбонатные панели вставляются в зазоры профилей и закрепляются, затем вся конструкция прикрепляется с помощью саморезов к каркасу. В случае примыкания панели к стене для надежности крепления рекомендуется применять пристенные профили. Если конструкция крыши двухскатная, для сопряжения поликарбонатных панелей на коньке имеет смысл применить коньковый профиль с крыльями, имеющими большую площадь захвата и регулируемым углом сопряжения.

Процесс крепления поликарбоната к каркасу не представляет особых сложностей. Убедиться в этом помогут фото и видео, демонстрирующие этапы монтажа максимально подробно.

Комплектующие для крепления поликарбоната

Рассмотрим подробно комплектующие для крепления поликарбоната.

Профили

Для всех методов крепежа поликарбоната к металлу используют профили, причем они различаются по материалу изготовления и конфигурации: неразъемные, разъемные и торцевые.

Соединительные неразъемные профили для крепления поликарбоната (НР) изготавливают из поликарбоната, их можно подобрать под цвет сотового материала. В результате получится не только прочное соединение, но и красивое.

Конструкция соединительного разъемного профиля (НСР) состоит из крышки и базы. В ней используют закругленные внутрь ножки, поэтому для фиксации материала профиль протягивают между листами.

Торцевой профиль (П-образный) – нужен для заглушки торцов сотовых панелей, чтобы внутрь ячеек не попадала грязь, пыль и влага.

Коньковые профили позволяют делать плавающее крепление, которое необходимо для арочных сооружений.

Твердый угловой профиль – с помощью такого пластикового уплотнительного профиля надежно соединяют два листа под углом 90°. Ими можно соединить разные по толщине панели.

Пристенными профилями крепят листы к стене и защищают торцы, обращенные к стенам.

Приобрести профили поликарбоната в Анапе можно без особого труда в специализированных магазинах, которые продают стройматериалы и строительное оборудование. Также можно их заказать по интернету.

Термошайбы

Термошайба для крепления поликарбоната позволяет надежно фиксировать листы на каркасе. Её конструкция состоит из 3-х элементов:

• выпуклая пластиковая шайба с ножкой, которая заполняет отверстие в листе;
• уплотняющее кольцо из пластичного полимера или резины;
• заглушка, защищает саморез от влаги.

Саморез для крепления поликарбоната чаще всего не комплектуется термошайбой, поэтому её нужно покупать отдельно. Термошайбы для крепления поликарбоната прижимают мягко и надежно лист к каркасу строения, при этом защищают материал от проникновения внутрь влаги. Они позволяют сооружению выглядеть эстетично. Причем шаги крепления поликарбоната напрямую зависят от предполагаемой снеговой, ветровой и прочей нагрузки.

Термошайбы бывают трех видов:

• полипропиленовые;
• поликарбонатные;
• из нержавейки.

Для любых теплиц из поликарбоната термошайба – неотъемлемый элемент крепления покрытия, потому что этот тип сооружений должен быть хорошо герметизирован.

Мини шайбы

Мини шайбы отличаются от обычных термошайб небольшими размерами. Их используют в ограниченных пространствах и когда необходимо сделать крепеж менее заметным, если он находится на хорошо обозреваемой части листа. Они также делаются из разных материалов. Использование таких шайб для крепления поликарбоната позволяет сделать все сооружение более привлекательным и красивым.

Оцинкованная лента

Оцинкованные ленты для крепления поликарбоната предназначаются только для арочных конструкций. Благодаря им материал остается целым, так как не приходится его сверлить и резать. Они позволяет стягивать листы в любом месте, что необходимо для фиксации листов карбоната на больших расстояниях.

Заглушки

Разновидностью профилей для ячеистых панелей является L-образная заглушка с микропорами, она очень похожа по внешнему виду на направляющую для панелей. Этот профиль обязательно используют с ячеистым материалом – он надежно закрывает отверстия на торцах листов, при этом предотвращает попадание влаги и грязи внутрь панелей

Важно помнить, какой стороной крепить поликарбонат к сооружению

Профиль-заглушка может быть не только L-образным, но и F-образным. И в данном случае он тоже похож на направляющую для ячеистых панелей. Для обустройства телиц, в основном, используют первый вариант, потому что торцы листового полимера закапываются в грунт. Для монтажа кровли подходят оба варианта – все будет зависит от конструкции крыши и материалов, к которым крепят ПК.

Благодаря этим заглушкам удается предотвратить снижение прозрачности ячеистого материала, потому что в него не попадет грязь и влага. Вода при парниковом эффекте переходит из жидкого состояния в пар, поэтому он, проникая в ячеистый материал, делает его мутными. Избавиться от него будет крайне сложно, из-за чего предохранительные заглушки нужно в обязательном порядке ставить на торцы панелей.

Повысить герметичность заглушек можно с помощью прозрачной пленки с микропорами.

Крепление пленки к металлическому каркасу без гвоздей

Сама по себе технология крепления пленки к каркасу без использования механических повреждений подразумевает под собой использование проволоки, деревянной рейки или рыболовных лески

В этом вопросе очень важно отметить тот факт, что гвозди для крепления плёнки абсолютно не нужны. Также стоит осознавать, что для получения долгосрочного результата необходимо заранее подумать о правильном расположении всех креплений

Опытные огородники уже давно заметили, что напряжение в тех местах где находится крыше теплицы крайне негативно сказывается в будущем, то же самое касается и боковых проемов.

Поэтому в момент, когда натягивают пленку стоит понимать, что она должна быть не слишком натянута это позволит капризной природе не разрушить конструкцию.

Положительные стороны такого способа крепления:

• Такой вид сборки не требует серьезного опыта;
• Срок эксплуатации и гарантия на тепло в парнике гораздо дольше;
• Осуществляется фиксация без штырей;
• Только раз в три-четыре месяца необходимо проверять теплицу на целостность конструкции.

Возможность отказаться от крепления при помощи гвоздей происходит в тот момент, когда скелет самого парника изготавливается из метала.

Именно в тот момент, когда происходит проектирование садовод должен тщательно подумать о месте расположения, а также определиться с способом фиксации.

Рекомендации по укрытию теплицы

Хороший парник для качественного выращивания культуры получится в том случае, если придерживаться некоторых рекомендаций

В первую очередь важно правильно рассчитать длину покрытия. Как правило, оно продается в рулонах

Поэтому достаточно знать параметры теплицы и ширину рулона.

Если теплица будет использоваться долго, начиная с ранней весны и до поздней осени, то покрытие должно быть прочным и надежным. Однако, если при его фиксации используется прибивной метод, то для этого вполне подойдет недорогой материал. И при его покупке, лучше взять немного больше, чтобы можно было ремонтировать повреждения, которые могут возникнуть в процессе эксплуатации. Покрытие наносят только после того, как дуги крепко и надежно вкопаны, и закреплены в грунт.

Лучшее время для строительства – теплая погода без ветра.
