По железобетонным перекрытиям
В зданиях с монолитными или сборными железобетонными перекрытиями открытая проводка используется очень редко. В этом случае монтаж производится непосредственно по поверхности потолков, на изоляторах, в коробах, электротехнических гофрированных трубках (гофрах), трубах, металлорукавах, кабель-каналах. Временную проводку допускается выполнять свободно подвешенной.
При креплении проводки к поверхности потолков используются гвоздевые скобы (при этом гвозди забивают в предварительно смонтированные дюбеля), дюбель-хомуты, дюбель-стяжки. Перед монтажом размечается расположение на потолке электроприборов, светильников, кабелей.

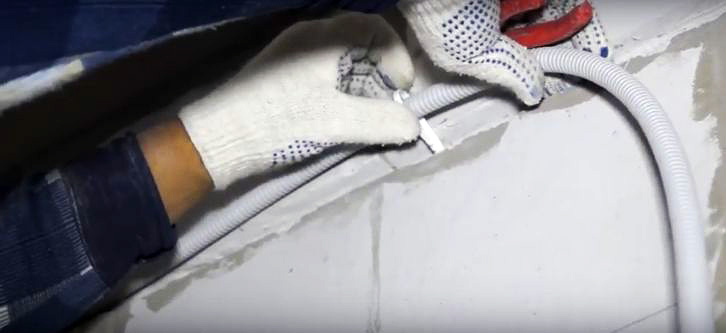

Для устройства проводки в трубах, гофрах, металлорукавах используются специальные клипсы или дюбель-хомуты. В начале работ на потолке размечаются места крепления светильников, кабелей. Затем осуществляется монтаж труб, гофр или металлорукавов, в которых при помощи проволоки протягиваются кабели. Чаще в зданиях с железобетонными перекрытиями выполняется скрытая проводка по потолку.
Если перекрытие монолитное, прокладку проводки необходимо предусмотреть на стадии изготовления конструкции, для этого кабели помещаются в пластмассовые или металлические трубы, которые крепятся к армокаркасу еще до укладки бетонной смеси.
Крепить их следует к конструктивной арматуре при помощи пластиковых стяжек или проволоки.
Устройство несменяемой проводки, замоноличенной в панелях и монолитных конструкциях перекрытий не допускается.
В сборных железобетонных перекрытиях для монтажа проводки используют пустоты в плитах. Производится разметка расположения на потолке светильников и приборов. После этого плита сверлится в необходимых местах, и, с помощью проволоки протягивается кабель. Необходимо учитывать, что такой способ монтажа применим, если направление проводки совпадает с направлением пустот в плите.
Если возможность прокладки внутри конструкции отсутствует, допускается устройство несменяемой проводки под слоем штукатурки. Для этого используются плоские кабели, которые крепятся к потолку проволокой, стальной лентой, гвоздевыми скобами до началаа штукатурных работ. Второй способ – оштукатурить потолок и укладывать проводку в проштробленные каналы. Не должно быть пересечений плоских кабелей при прокладке под штукатуркой. Если это невыполнимо, изоляция в местах пересечений усиливается тремя-четырьмя слоями изоляционной ленты.
Также недопустимо прокладывать кабели в швы между панелями перекрытия.
Крепеж для открытой прокладки
Открытая прокладка предполагает размещение кабеля поверх основных конструкций. Впоследствии он может быть скрыт, но при этом дополнительной фиксации строительные конструкции ему не дадут. А значит, прочность самого крепления должна быть достаточной для надежного удержания.

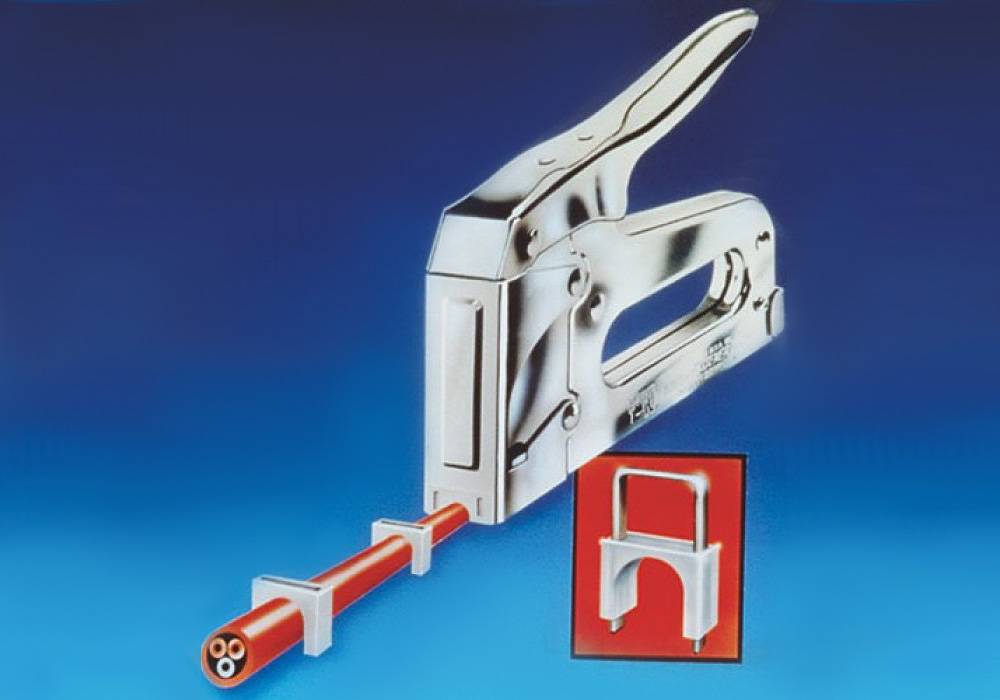

Скобы из строительного степлера
Крепление скобами осуществляется к изделиям из дерева, искусственных материалов на его основе (ДСП, ДВП, ОSB), мягким пластикам. Для их забивки используются ручные степлеры или так называемые скобозабивные пистолеты с электрическим, пневматическим, либо газовым приводом.
Скоба для фиксации кабеля отличается от обычной плоской строительной скобы наличием выпуклого изгиба, пластиковой вставки (см. фото). Использование обычных скоб нежелательно, поскольку они способны пережать кабель.
Для механических пистолетов также используют небольшие пластиковые скобы, которые крепятся гвоздем. Подобный тип крепежа популярен при прокладке кабелей сети интернет, кабельного телевидения, оптоволоконных систем.
Скобы и клипсы

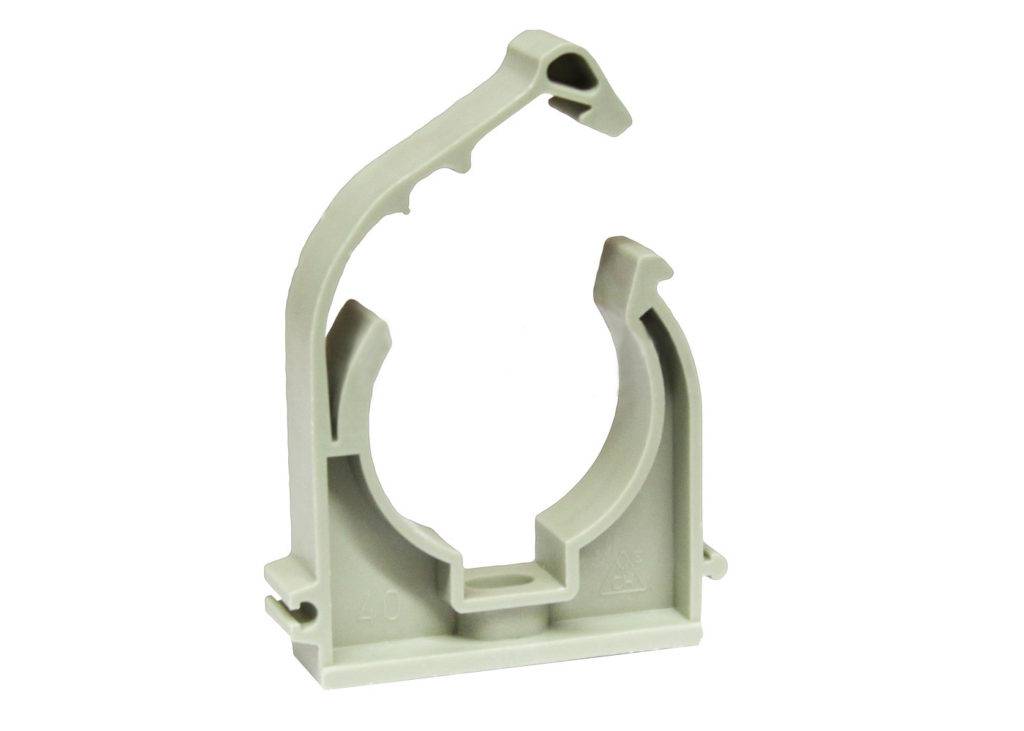

Клипсы для крепления кабеля –– один из простых и недорогих методов монтажа. С их помощью крепят как непосредственно сам кабель, так и монтажные чехлы, куда он помещается. Дело в том, что иногда ПУЭ (правила устройства электроустановок) рекомендуют, а то и прямо требуют, чтобы прокладка кабелей велась с помещением их внутрь специального гофрированного рукава либо несгораемой трубы.
Небольшие скобки подойдут для крепления при открытой прокладке кабеля. Однако крепить трубу, рукав приходится специальными хомутами или большими клипсами. Подобное крепление требуется и для фиксации более тяжелых кабелей. Хомут представляет собой изогнутую пластину из стали или пластика. Такие накладки или скобы для крепления ставят поверх кабеля или рукава и закрепляют саморезами или гвоздями.
Клипса представляет собой пластиковую разновидность хомута. Но, в отличие от него, может быть открытой, а крепление короба обеспечивается за счет упругости материала клипсы.
Клипсы крепят двумя способами:
- дюбелем;
- саморезом.
Первый тип крепежа используется для монтажа по каменным стенам. В поверхности предварительно сверлится отверстие, куда вставляется дюбель — «ножка» клипсы. Для дерева, других мягких материалов используется второй тип. Такие клипсы имеют внизу отверстие, через которое привинчиваются обычным саморезом.
После того как клипсы установлены, трубу или рукав просто вставляют в них, прижимая до защелкивания. Некоторые модели имеют дополнительные стяжки, закрывающие крепление кабеля сверху (см. фото).
На основе дюбелей
Креплений на основе дюбеля существует немалое количество. Помимо клипс, есть дюбель-стяжки, монтажные площадки с дюбелем. Общим у них является наличие пластикового стержня, который вставляется в предварительно просверленное отверстие.
Из общего ряда выделяются дюбель-хомуты, упомянутые в названии статьи. Эти простые устройства представляют пластиковую скобку с ушком круглой или плоской формы, под круглый и плоский кабель соответственно. Удерживается дюбель-хомут за счет собственной упругости.
У обычных дюбелей дополнительный распор обеспечивается за счет завинчивания шурупа или забивания специального клинышка.
Прокладка кабеля по железобетонной плите
Данные плиты имеются в старых домах, потому их конструкция несколько отличается от той, которая используется при сооружении современных зданий.
В настоящее время перекрытия подготавливаются при стройке. Заранее прокладываются электротехнические трубки из пластика, закладываются установочные и проходные коробки в будущий потолок. Далее происходит заливка перекрытий. Однако это характерно для современных образцов, но не для старых домов.
Использование железобетонных плит вынуждает осуществлять проводку кабеля через каналы, но, зачастую, на краях плит, либо внутри имеются затрудняющие прокладку проводки бетонные грудки.
По железобетонной плите можно проложить открытый кабель следующими способами:
- Крепление проводки к потолку скобами.
- Крепление гофрированной трубы с кабелем клипсами.
- Крепление металлизированной трубки с кабелем клипсами, либо скобами.
- Крепление в стальной трубке, зафиксированной скобами, либо хомутами.
- Крепление электротехнической трубки из пластика с кабелем клипсами.
Разобравшись со способами прокладки, можно рассмотреть особенности наружного монтажа кабеля:
- Вначале производится разметка маршрута прокладывания проводки.
- Отмечаются места, где будут расположены распределительные и проходные короба.
- Производится нарезка имеющихся трубок, чтобы привести их к необходимой длине. Далее они крепятся к потолку и соединяются.
- Повороты и вихляния маршрута кабеля производятся под углом в девяносто градусов.
- При помощи протяжки кабель, помещенный в стальную или пластиковую трубу, прокладывается от короба к коробу интервалами.
- Производится сцепление кабельных жил спайкой или сваркой, после чего происходит изоляция.
- Следующим этапом необходимо заземлить проводку.
- Наконец, потребуется проверить проводку на целостность. Безусловно, открытая проводка проще скрытой, но если предоставляется возможность исполнить второй вариант, то нужно помнить о следующих условиях монтажа в железобетонной плите:
- Прокладка должна производиться вдоль каналов.
- Штробить потолок необходимо вдоль плиты. Поперечное штробление может нарушить единство конструкции. Некоторые особенности монтажа скрытой проводки:
- Необходимо отступить от стены на 5-7см и поставить отметину.
- Далее проделывается углубление на 2см в длину вдоль стены и на 10см вдоль плиты.
- В месте расположения светильника необходимо выполнить ту же операцию.
- Кабель, прикрепленный к протяжке, продевается по каналу.
- После протяжки кабель обрезается, образуя отрезок в 40 см.
- После этого производится сцепление кабельных жил в распределительном коробе при помощи пайки. Далее место сцепления изолируется.
- В конце работ следует проверить проводку на цельность.
Что такое ретро проводка?
По сути дела, это способ прокладки силовых кабелей в жилых помещениях. Характерные черты этого метода – скрученные между собой одножильные провода, которые крепятся прямо на стены и потолок при помощи специальных роликов (изоляторов). Следует отметить, что во времена наших дедушек и бабушек таким образом проводку монтировали повсюду. Это были невзрачные провода и простенькие изоляторы. Но кто тогда думал об эстетической привлекательности, главное, чтобы работало.
В наше время все кардинально изменилось: изготавливаются разнообразные провода, изоляторы, выключатели всевозможных цветов, форм и размеров. Но по причине «новизны» электропроводка в стиле ретро сейчас является символом роскоши, так как расценки на комплектующие пока еще «кусаются». Далее мы поподробнее остановимся на этих и других нюансах.
Комплектующие для ретро проводки.

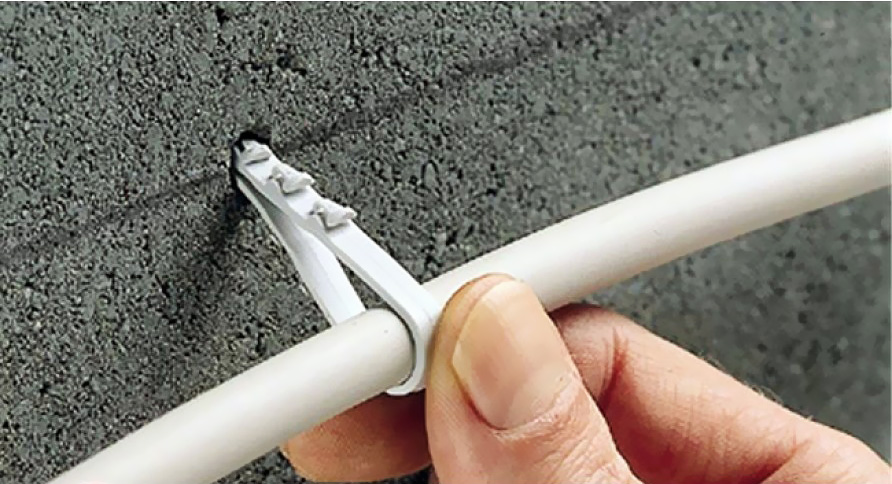

Строение дюбель-хомутов
По сути, изделие состоит из двух отдельных электротехнических компонентов. Кабель притягивается к установленному в стене дюбелю при помощи хомута – регулируемой пластиковой скобы. Монтаж состоит из двух этапов:
- На первом дюбель забивается или закручивается в стену (где заранее проделывается подходящее по размеру отверстие).
- На втором хомут продевается через дюбель и притягивает кабель к стене.
Самый простой дюбель-хомут состоит из изогнутой пластиковой полоски шириной 7-9 мм с наличием зубчиков.
Достоинства и недостатки
Достоинств у данного способа много, но мы перечислим несколько основных:
- экономичность – для монтажа нужно купить одну деталь (не требуется комплект из трех отдельных – шурупа, дюбеля и хомута);
- простота и удобство монтажа – нужно зафиксировать одну деталь, а не три отдельные;
- для производства изделия берут полиамидный пластик, выдерживающий экстремально низкие и высокие температуры (обычно диапазон составляет от -45 до +85 град. Цельсия);
- защита от ультрафиолетовых лучей;
- свободный доступ к проводам, при необходимости – быстрый и своевременный ремонт;
- высокая кабеленесущая способность.
Из недостатков выделяются следующие:
- несмотря на то, что пластик не поддерживает горения, при воздействии высоких температур происходит его деформация;
- неактуально для жилых комнат, квартир и частных домов в целом, поскольку открытая прокладка кабеля здесь практически не используется.
Общие правила
При скрытом или открытом монтаже кабеля, в помещении или на улице есть несколько общих правил:
- Оптимальное расстояние между крепежом — 40-50 см.
- Если используются саморезы, винты, дюбеля, они закручиваются до упора — чтобы торчащая шляпка не повредила изоляцию.
- Кабель укладывается равномерно, без горбов. Если необходим запас, его укладывают в наименее заметном месте.
Укладывать кабель желательно по прямой — вертикально или горизонтально
В принципе, рекомендации все. Они универсальны и несложны. Расстояние при необходимости можно уменьшать. Например, на поворотах трассы крепеж устанавливают на небольшом расстоянии от места сгиба — 5-10 см. Задача — обеспечить надежную фиксацию и не допустить провисания.
Правила монтажа
Выполняя крепление кабеля к стене, следует учитывать не только свойство материала основы и воздействие внешней среды. Не менее важными являются требования к правильной укладке самого кабеля.
Очевидными, но не всегда исполняемыми, являются правила изменения направления прокладки. При необходимости этого кабель нельзя резко изгибать. Это может вызвать вредные нагрузки и даже привести к повреждению проводов и (или) изолирующей оболочки.
В зависимости от материала и конструкции, радиус закругления кабеля при повороте подчиняется следующим пропорциям:
- для проводов сплошного сечения, в жесткой оплетке, в т.ч. бронированных кабелей — не менее 10 диаметров;
- для кабелей с многожильными гибкими проводниками — не менее 5 диаметров.
Фиксацию кабелей при горизонтальной прокладке, а также при подвешивании на струнах и тросах выполняют с шагом не менее 50 см. При вертикальной прокладке шаг должен составлять не менее метра.
При закрытой укладке крепление должно обеспечивать надежную фиксацию до полного монтажа либо завершения общестроительных работ, после которых кабель окажется надежно закреплен.
Независимо от расстояния до предыдущего крепления, зажимы ставят у начала и завершения поворота, около соединительных муфт и разветвителей, а также розеток, выключателей, вводов распределительных шкафов и тому подобной инженерной фурнитуры и приспособлений.
Если существует риск повреждения кабеля при зажиме фиксирующего приспособления либо в процессе его эксплуатации, необходимо использовать защитные прокладки. Их изготавливают из силикона, пластика или резины.
Требования к установке концевых креплений и особенности монтажа
Никогда не крепите концевые элементы на декоративную обшивку здания и детали кровли. Устройства, предназначенные для тяжелых нагрузок, фиксируются с двух сторон несущей стены стальными пластинами, стянутыми сквозными болтами. Как показано на рисунке для натяжного болта с крюком. Они должны располагаться над пешеходными проходами на высоте не менее 2,7 м, а над проездами транспорта не менее 6 м. Анкера для струн с более легкой нагрузкой допускается крепить простыми анкерными саморезами по бетону.
В идеальном случае натяжные анкерные устройства закладываются в стену при строительстве зданий по проекту. На практике это не всегда предусматривают, потом приходится сверлить стены перфоратором.Под концевым креплением на 20-30 см крепится металлическая пластина с болтовым контактом для заземления троса. Она соединяется сварочным соединением с катаной проволокой сечением не мене 16 кв/мм, которая уходит на общий контур заземления. В некоторых случаях заземление выполняется отдельным медным проводом сечением не менее 2,5 кв/мм болтовыми соединениями.
Прокладка кабеля на тросе при соединения со стеной
| Вариант А — прямое соединение троса с клеммой заземления | Вариант В – заземление троса отдельным проводом. |
| 1 – анкер натяжения; 2 – петля с цилиндрическим зажимом; 3 – катанка уходящая на контур заземления; 4 – заземляемая оконечность троса; 5 – болтовой контакт заземления. | 1 – анкер натяжения; 2 – петля с зажимными пластинами на болтах; 3 – провод, уходящий на контур заземления; 4 – болтовое соединение медного провода заземления с тросом; 5 – многожильный медный провод сечением 2,5 кв/мм и более; 6 – болтовое соединение провода на заземляющий контур. |
Как закрепить кабели на потолке
Крепление электрической проводки на потолке, или как еще говорят — на обратной плоскости, осложняется двумя факторами:
- усилие от веса кабеля направлено перпендикулярно к поверхности и стремится выдернуть крепление;
- производство работ осложняется необходимостью удерживать провода одновременно с их креплением.
Вторая сложность с успехом нейтрализуется наличием помощника. Что касается первой, с ней борются следующими способами:
- Использование специальных типов креплений, надежно противостоящих выдергиванию. Это распорные анкеры, анкеры типа «бабочка» (для тонких подвесных потолков), саморасклинивающиеся дюбели.
- Устройство кабельных эстакад. Это своеобразные «мосты», которые крепятся к конструкциям потолка на кронштейнах. Провода укладывают на эстакады, прихватывая пластиковыми хомутами или прикручивая проволокой.
Основные ошибки
Самая главная ошибка, которую может совершить хозяин дома при монтаже проводки – доверить эту операцию непрофессионалу или сделать все самостоятельно, не имея необходимых знаний и опыта.
Очень часто можно увидеть, как проводка проложена по потолку без всяких монтажных коробов и защитной гофры. Это самая распространенная ошибка и такая прокладка кабеля может привести к пожару. Если электропровод будет поврежден и возникнет короткое замыкание, могут загореться все соседние детали конструкции.
Согласно требованиям, которые применяются для наружной проводки, все провода необходимо прокладывать только в защитном металлорукаве или гофре из специального самозатухающего пластика.
Вторая распространенная ошибка – подключение всех осветительных приборов и прочих потребителей электроэнергии на одно устройство защитного отключения. Если нагрузка не превышает расчетной, то такое подключение будет доставлять неудобства только при возникновении замыкания в одном из потребителей – они будут отключаться все сразу.
Более серьезным нарушением, когда осуществляется монтаж проводки в квартире, в том числе и по потолку, будет подключение выключателя не на фазовый провод, а на нулевой. В этом случае, даже когда выключатель находится в положении «выключено», существует опасность поражения электрическим током. Например, при смене лампочки или подключении светильника.
Наконец, самой опасной и грубой ошибкой при монтаже проводов, будет неверный выбор их сечения. Из экономии часто выбирается не то сечение, которое необходимо, а тот вариант, который дешевле. Это приводит к тому, что неправильно выбранный провод постоянно греется и подвергается повышенной нагрузке. Вместе эти факторы могут привести к короткому замыканию и возгоранию и как следствие – к пожару.
Несмотря на то, что всех этих ошибок очень легко избежать, они встречаются постоянно. Некоторые просто экономят и сознательно их допускают, а некоторые совершают такие грубые нарушения по незнанию.
Крепление кабеля в штробе
При скрытой проводке кабель укладывают в штробу — канал, прорезанный в стене или полу помещения. После того как прокладка электропроводки закончена, прорезанные каналы заделывают штукатуркой либо стяжкой, надежно закрывая кабель.
Дюбель-хомут для крепления кабеля в таком канале – оптимальный вариант. Здесь не требуется большой прочности, но важна скорость и дешевизна.
Как вариант крепления используют гипсовый раствор. Однако, несмотря на то, что при этом не нужно сверлить отверстия, скорость крепления возрастает не на много. К тому же гипсовые «нашлепки» получаются неаккуратными, мешают при штукатурке.
При укладке в штробах для размещения кабеля также используют короба и рукава различного вида. Удорожание прокладки при этом компенсируется возможностью при необходимости сменить проводку, не разбивая стену.
Особенности горючих оснований
Особые требования предъявляют к электромонтажу основания из горючих материалов: дерева, древесных или обычных пластиков. В случае форс-мажора –– короткого замыкания или скачка нагрузки –– провода способны загореться. Пламя перекинется на конструкцию, вызвав пожар. Возможен и обратный случай: при возгорании самой конструкции провода расплавятся, создадут короткое замыкание, усугубляя ситуацию либо создавая опасность поражения эл. током при тушении огня водой.
Чтобы этого не произошло, ПУЭ диктуют необходимость использования несгораемых креплений в виде металлических гофрированных рукавов, труб или коробов.
Прокладка в пластиковых гофрированных рукавах не защищает основание от возгорания, а лишь скрывает провод от повреждений и внешних негативных воздействий. При укладке кабелей в коробах или гофрированных рукавах крепления самого кабеля не требуется. К основанию с помощью саморезов или дюбель-гвоздя крепят короб, куда укладывают кабель. Для монтажа рукавов используют клипсы и хомуты.
Большие пучки проводов
При монтаже электрических сетей в зданиях и сооружениях, кабели в некоторых местах оказываются собранными вместе. Особенно это заметно в промышленных цехах, где проводка в ряде случаев образует огромные пучки. Для их размещения приходится прорезать широкие штробы. Провода тут размещают рядами, закрепляя к стенам дюбель-хомутами и пластиковыми стяжками.
Виды замков для стяжек
Стандартный замок кабельных стяжек
Помимо классификации по материалу стяжки можно разделить по типу замочной системы. Существующие в продаже виды замков:
- стандартные;
- с металлическим зубом;
- шариковый;
- усиленный.
Каждый из видов имеет свой принцип действия.
Стандартный замок
Стяжка с металлическим зубом
Представляет собой полоску, выполненную из пластика или металла. На полосе нанесены выступы пилообразной формы по внутренней стороне. На одном крае стяжки располагается замок, который выглядит как небольшая коробка с установленным в ней фиксатором. На фиксирующем механизме также нанесены пилообразные выступы, благодаря которым хомут не раскрывается.
Хомут для электропроводов нужно обмотать вокруг группы кабелей. Свободный конец проводится в замок в специальную щель. Далее стяжку нужно затянуть. Обратный ход в бандажах такого вида отсутствует.
Замок с металлическим зубом
С шариковым замком
На внутренней части замка на пластиковом бандаже вмонтирована металлическая пластина или зуб. Обычно изготавливается из нержавеющей стали. Зуб должен устанавливаться под углом 45° к полоске. Также должна быть нанесена заточка. При стягивании кабелей полоса может свободно перемещаться в замке, при попытке вытащить ее обратно зуб ее заблокирует. Затяжку следует делать плавно, чтобы точнее и надежнее стянуть провода.
Шариковый замок
Такие виды замочных механизмов используются в металлических бандажах. Замок представляет собой металлический корпус в виде конуса, в котором располагается металлический шар. Во время затягивания шарик выталкивается в широкую часть, при попытке вытащить полосу обратно шар переходи в узкую область и блокирует ее.
Замок для усиленного хомута
Такие системы имеют пилообразные выступы, которые располагаются на внешней части нейлоновой бандажной полоски. На замке находятся зубья большого размера.
Прочие способы
Для тонких интернет и телефонных проводов можно использовать дриву. Выглядит она как шуруп, который вкручивается в стену. Дрива частично закручивается в перекрытие, а на выступающею резьбу накручивается узлом кабель.
Еще один способ проложить провода по стене — с помощью гофрированной трубы. Такой вариант дает дополнительную защиту проводам. Прокладывается достаточно просто, на поверхность устанавливаются держатели, которые вкручиваются с помощью шурупов. В трубу вставляются шнуры и закрепляют ее в держателях.
Современный способ крепления — монтажными площадками. Преимуществом таких площадок — возможность закрепить их на любой поверхности быстро и без потребности сверлить отверстия. Крепится данная площадка с помощью самоокупающейся стороны, а шнур вставляется в крючок. Минусом монтажной площадки является возможность прикрепить только один не толстый кабель. Монтажные площадки также можно приобрести отдельно без системы крепления. Шнуры закрепляются с помощью металлической или нейлоновой стяжки. В этом случае можно скрепить вместе несколько проводов.
Еще один важный нюанс, который следует рассмотреть — это проход кабеля через стену. Для прохода сверлится дыра в стене. Диаметр должен быть с запасом для того, чтобы в нее можно было установить специальную гильзу (трубу). Существует ряд правил для прохода кабеля через стену. Если провода прокладываются через огнестойкую поверхность, то они должны проходить в коробке иле отрезках труб. В случае прохода кабеля через сгораемые перекрытия необходимо прокладывать стальную трубу (коробку из негорючих материалов). Зазоры между проводом и трубой необходимо заделывать с обеих сторон.
Если провод одиночный и проходит через огнестойкое перекрытие, то оснащать для него гильзу необязательно. Но это только в том случае если отверстие не будет разрушаться со временем. В любом случае для прохода кабеля через стену лучше всего в отверстие вставлять трубу (гильзу), так как данный способ более надежный.
Это прежде всего необходимо для безопасности и продления срока их эксплуатации. Делать узлы из проволоки сегодня неактуально, такое крепление довольно опасное. На рынке строительных материалов вы сможете подобрать для себя различные подходящие виды скрепления кабелей.
