Какие особенности установки кронштейнов есть для разных типов стен
Крепление на кирпичную или бетонную стену
Фиксированный кронштейн без возможности поворота и выдвижения на такой стене будет к месту.
Но вот поворотный, а тем более выдвижной, с возможностью кратного увеличения нагрузки на опорные точки, попросту выломает конструкцию из стены, оставив в ней зияющий пролом. И упавший безнадёжно испорченный телевизор.
Правда, в свежей кирпичной кладке такое невозможно, особенное если в качестве крепёжных элементов выступят анкерные болты с их возможностью расклинивания внешнего разъёма.
Так как качественный цементный раствор, которым делают кирпичную кладку, «держит марку» как минимум 30 лет.
То же касается и крепления любого типа кронштейна в бетонную стену, где можно при установке крепёжных пластин ограничиться ввинчиванием в несущую плоскость саморезов с расклиниваемыми пластиковыми дюбелями.
Как на гипсокартонную стену повесить телевизор?
Гипосокартон (ГКЛ), фанера, ДСП относятся к рыхлым материалам с низкой несущей способностью.
Максимум выдерживаемого веса, притом при векторе воздействия силы, перпендикулярном плоскости стены, редко доходит до 10 кг.
Положение можно исправить двумя способами:
- Инструкция как повесить телевизор на гипсокартонную стену: Сначала металлический лист достаточной жёсткости размером примерно 40×60 см, с восемью-десятью саморезами, которые крепят этот лист к стене. Металл листа можно покрасить под цвет стен или оклеить его однотипными со стеной обоями, чтобы он не выделялся. Тогда основная нагрузка на стену перераспределится на лист металла, а с него распределяться по стене на большую площадь.
- Применить для крепления специальные дюбеля «молли», известные ещё как «бабочка». При завинчивании такого дюбеля в стену его внешняя оболочка расклинивается, делая крепёж более жёстким и надёжным. Так, что нагрузку на стену в месте подвески кронштейна можно увеличить до 20 и более килограммов. Если же «молли» сделана целиком из металла, то допустимая нагрузка может быть увеличен и до 35 кг.
Принцип действия дюбеля «молли» можно посмотреть вот из этого видео:
Особенно такие действия актуальны, если у гипсокартонной стены нет базы сзади, то есть она опирается только на монтажный каркас, а основное пространство между ней и базовой стеной пустотелое.
Хотя в этом случает крепление кронштейна может быть сделано как раз к этому каркасу
Важно только угадать под гипсокартоном его положение и ввинтить крепёж точно в эти металлические фермы, спрятанные под ним
Кронштейн на деревянной стене
Массив дерева – одна из самых гибких и надёжных базовых опор для подвешивания любого типа кронштейнов для телевизора. Правда, при условии, что массив не менее 4-5 см толщиной и отменного качества.
Крепёжные элементы для такой установки – саморезы с большим шагом резьбы и не очень массивные анкерные болты, под которые нужно высверлить соответствующего диаметра отверстия.
Для саморезов они должны быть на 10-15% меньшего диаметра, чем сам саморез, а для анкерных болтов – как минимум диаметром на 3 мм больше, чем внешняя оболочка болта, которая при завинчивании будет расходиться, заклинивая крепёж в дереве.
Для того, чтобы анкерный болт, в случае применения этого вида крепежа, не выскользнул из просверленного отверстия в массиве.
- не вворачивайте его до конца, чтобы в дальнейшем, по мере рассыхания древесины, болт можно было довернуть и дополнительно расклинить;
- поверхность канала отверстия, куда будет ввинчиваться болт-анкер, смажьте скипидаром или канифолью – это создаст дополнительное и сильное сцепление между металлической поверхностью крепежа и деревом отверстия.
Крепление кронштейна на стене из пеноблоков или пустотелого кирпича
В стенах подобного типа (с пустотами и полостями внутри элементов стены) для подвешивания массивных телевизоров, вес которых может превышать 15 и более килограммов, применяют химические анкеры.
Это анкеры, которые расклиниваются путём введения в посадочное гнездовое отверстие твердеющих химикатов.
Или для крепежа берут специальные дюбели, у которых крепёжная часть, ввинчиваемая в материал стены, мало того, что удлинённая, но ещё и распорная при помощи расходящейся внешней «рубашки».
Как своими руками можно сделать кронштейн для телевизора на стену проверенные варианты
Как сделать кронштейн для телевизора своими руками, не привлекая специалистов? Конструкция фиксатора практически примитивна, имея инструмент и навыки, можно без проблем разместить телевизор на стену.
Из крепежной рейки
Можно сделать монтаж для ЖК-панели из деревянной шины. Это неподвижная фиксация с простой схемой. Основным преимуществом является дешевизна.
Используется крепежная рейка.
- Взять 2крепежные рейки по длине стенки сзади ТВ прибора, 2 отрезка для стены.
- Сверлятся дырки в области будущего расположения телеприемника.
- Рейки фиксируются к стенке ТВ прибора.
- Фиксация заготовок к стенке. Телевизор навешивается к фиксаторам.
- Работа производится вдвоем, чтобы не уронить электроприбор.
Из деревянной планки
Берем две деревянные заготовки.
- Длина равна размеру задней стенки прибора.
- Для наклона заготовка сверху чуть толще нижней.
- Прикручиваются шурупы с кольцевидным приспособлением к верхней части прибора.
- Фиксирующие болтики закручиваются в дырки.
- Планки закрепляются – одна сверху, другая внизу.
- На стенке сверлятся дырки по расстоянию между кольцами,
- Устанавливаются дюбели с крюками.
- Навешивается телеприемник.
Дешевый деревянный кронштейн
Делается своими руками без больших затрат. Нужно только выбрать надежные материалы и правильно осуществить крепление. Несмотря на простоту конструкции, такой крепеж прослужит длительное время.
Регулируемое крепление из металла
Это прочное крепление на стену из металлического уголка и велосипедной спицы. Используются алюминиевый профиль, который легче поддаются обработке.
Материалы:
Взять 4 профиля определенной длины, спица от велосипеда, необходимые крепежи.
- Профильные элементы фиксируются сзади теле прибора болтиками.
- Другие профили – на несущую стенку шурупами.
- Для фиксации профильных элементов сверху и сбоку высверливается дырки.
- Профили вставляются один в другой.
- Вставляем профильные элементы, совмещаем отверстия и фиксируем спицей.
Все ли кронштейны подходят к телевизорам
При покупке кронштейна важно не ошибиться с выбором конструкции. На этот счет существуют полезные рекомендации, которые надо обязательно учитывать:
- Сравнить массу телевизора с максимально допустимым весом, который может выдержать кронштейн.
- Уточнить гарантийные условия на выбранную конструкцию и варианты возможной замены.
- Выбрать правильную конфигурацию крепления, в зависимости от условий эксплуатации. В основном, предпочтение отдается поворотным конструкциям с изменяющимся углом наклона.
- Проверить комплектность – наличие болтов, креплений и других компонентов.
- Определиться с необходимостью покупки дорогостоящего автоматического кронштейна с дистанционным управлением. Такие конструкции целесообразно покупать для больших телевизоров, которые тяжело передвигать вручную.
- Крепление и телевизор должны соответствовать стандарту VESA, специально разработанному для упорядочения монтажа и установки. Большинство из них полностью соответствуют друг другу, нужно лишь внимательно подбирать подходящий вариант.
Если у телевизора присутствует нестандартное крепление, следует выбирать универсальные крепления, которые подходят практически для всех моделей.
Как правильно повесить телевизор на стену
Нужно выполнить ряд условий. Местоположение электроприбора в удобном для жильцов месте.
Выбор места
Местоположение с учетом следующих нюансов:
- Какая величина панели и наличие свободной площади.
- Монтаж осуществляется на капитальной стенке.
- Электроприбор хорошо проветривается.
- Наличие электрической розетки вблизи телевизора.
Имеют значение высотные характеристики.
Высота установки телевизора
Местоположение телеприемника по высоте с учетом физиологических особенностей глаза человека. Экран на уровне зрачков смотрящего человека с определенного расстояния. Правильная фиксация позволит смотреть любимые передачи без напряжения зрения. Смотреть нужно прямо, без наклонов.
Монтаж телевизора пошаговая инструкция
Фиксируем на капитальные стеновые панели.
- Дюбели выбираются металлические или пропиленовые. Пеноблок и шлакоблок – пропиленовые.
- Шурупы 4 мм, или как первая цифра размера ТВ диагонали в дюймах.
- Существуют определенные размеры для каждого материала, из чего изготовлена стена. Это знает каждый мастер. Отверстия сверлятся при помощи дрели.
- Гипсокартон, не фиксированный плотно к несущей стене не выдержит вес электроприбора, по этой причине телевизор к нему не фиксируется. используются другие варианты, например специальные стойки.
Этапы монтажа

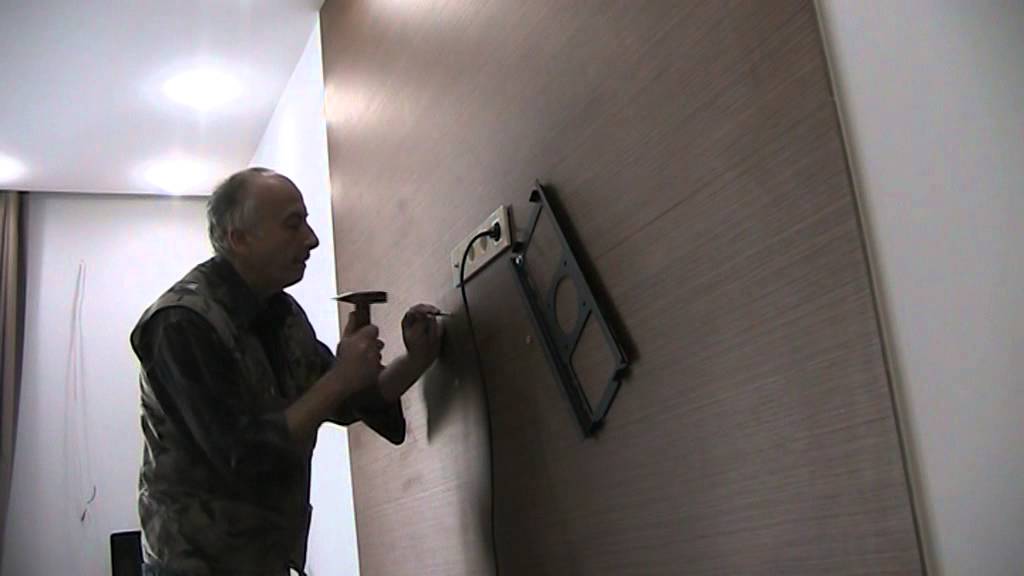

- Отмечается местоположение, где будет висеть панель.
- Сверлятся дрелью отверстия в стене, вкручиваются дюбеля, закрепляется шурупами площадка.

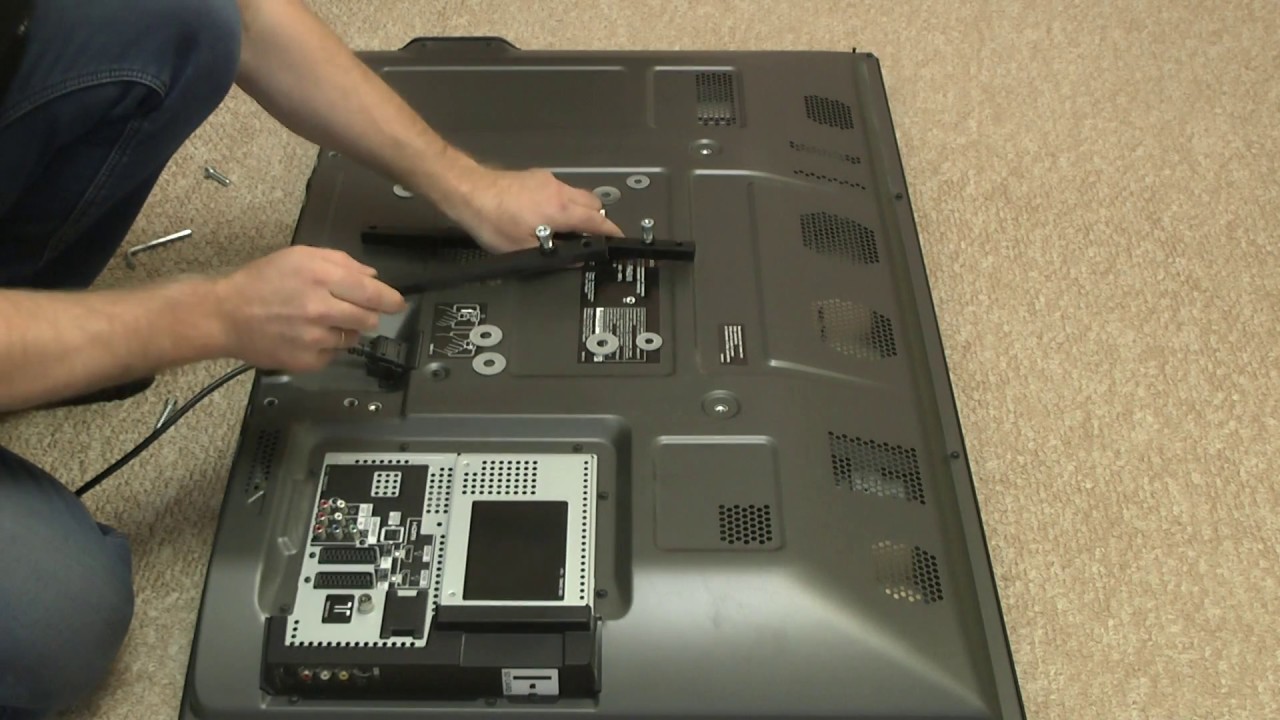

- Крепятся планки на поверхность телеприемника
- Фиксация ТВ прибора.
Делаем кронштейн своими руками
Если вы при эксплуатации телика не собираетесь менять его положение, то можно сделать простое и недорогое крепление для телевизора на стену своими руками.
Чтобы произвести монтаж аппарата с экраном 32 или 42 дюйма, потребуется приготовить 4 уголка из алюминия или из стали (будут использованы при изготовлении кронштейна для телевизора) и 1 спицу из велосипеда. Рекомендуется использовать алюминиевый уголок, так как его легче обрабатывать. Размеры отрезков не важны, главное, чтобы совпадали отверстия на корпусе аппарата и на уголке.
Проделайте в деталях по 2 отверстия для крепления к агрегату, и в верхней части – по одному, для спицы. Прикрепите готовые детали к корпусу телеприемника (используются винты М4).Остальная пара деталей должна крепиться на стене.
Вначале, в них нужно просверлить по 2 отверстия для крепления к стене (можно и больше, в зависимости от размера диагонали устройства и его веса) и по одному отверстию в верхней части детали для вставки спицы.
После чего делается разметка на стене через проделанные отверстия. Все отверстия в 4-х деталях должны быть расположены строго друг напротив друга, дабы избежать перекоса аппарата после монтажа.
Расстояние между уголками должно быть чуть меньше, чем между такими же деталями на агрегате, чтобы последние обхватывали настенные уголки снаружи (размещая крепеж для телевизора на стену, рекомендуется использовать строительный уровень для точного расположения деталей по горизонтали)
.Теперь можно вешать телевизор на стену. Для этого нужно поднять свой 42 дюймовый агрегат и совместить крепления, как показано на рисунке, после чего требуется вставить спицу.
Если спицы нет, ее можно заменить гвоздем со шляпкой. Для аппаратов с большим весом используйте более толстые гвозди, например, длиной 100 мм. На этом этапе крепление телевизора на стену своими руками закончено.
Перед тем, как прикрепить телевизор к стене, требуется определиться с шириной уголков.
Она должна быть такой, чтобы обеспечить нормальную вентиляцию между стеной и телеприемником. В противном случае ваш 42 дюймовый телик будет перегреваться, что скажется на его сроке службы. Все провода, электрический и антенный, можно спрятать в кабель-канал.
Изготовление самого бюджетного кронштейна для телевизора своими руками
Стоимость кронштейна в магазине нередко доходит до 3-5 тысяч рублей. Чтобы сэкономить семейный бюджет, можно сделать приспособление своими руками.
Какие материалы понадобятся:
- Пластина из металла;
- Два дюбеля 8/10 мм диаметром и длиной 50 мм;
- 2 самореза 4/4,5 на 50 мм;
- Винты с шайбами соответствующие отверстиям в вашем смарт тв.
Итак приступим к изготовлению:

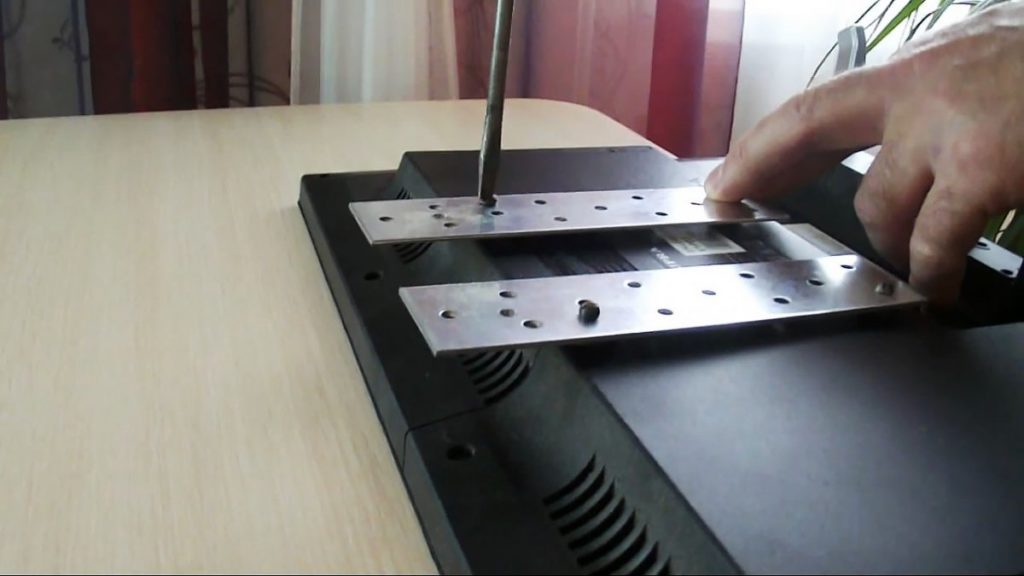

- В первую очередь нужно изготовить 2 пластины, шириной примерно 3 см, к которой будет крепиться задняя часть корпуса.
- Ее вырезают из листа металла толщиной 2-3 миллиметра. Или можно приобрести подобные полоски металла в специализированных магазинах крепежной техники.
- При этом стоит учитывать, что длина пластины напрямую зависит от величины диагонали телевизора. Ориентиром будут служить отверстия в задней крышке техники, в пластинке их проделывают аналогично.
- После этого в верхней части пластины нужно сделать два ушка, на которых и будет крепится телевизор к стене.
- Ушки изготавливаются путём сверления двух отверстий разного диаметра рядом и их соединения между собой.
- Нижнее отверстие должно быть таким диаметром, чтобы головка самореза свободно заходила в него, а верхнее должно соответствовать диаметру самого самореза.
- После изготовления пластин, прикручиваем их к задней части тв.
- Подносим тв к стене, выравниваем по уровню и отмечаем места сверления под крепления.
- Сверлим отверстия, забиваем пластиковые дюбеля и закручиваем саморезы не до конца, оставив зазор 4-5 мм.
- Навешиваем плазму “как картину” на саморезы.
Вот пример видео подобного изготовления крепления, только без проушин для саморезов.
Как повесить телевизор на стену — выбираем расстояние до экрана
При размещении важно установить правильное расстояние для просмотра. От этого зависит величина нагрузки на зрение и время, которое можно безопасно проводить перед телевизором
Расстояние зависит от величины диагонали:
- Если она равна 55 дюймов, то дистанция для просмотра должна быть не менее 4 м.
- Экран размером 40 дюймов просматривать можно с расстояния свыше 3 м.
- Для 32-дюймового экрана минимальное расстояния составляет 2,5 м.
Приобретая телевизор, нужно выбирать его величину в связи с предполагаемым местом его установки. Если для этого будет использоваться небольшая комната, то лучше подобрать телевизор соответствующего размера.
Особенности крепления на разные поверхности стены
Выше упомянули, что способ установки телевизора на стену зависит от материала поверхности. Гипсокартонные крепления сломаются, если площадь опоры кронштейна слишком мала. Деревянные стены не требуют той сложности установки, которая нужна при установке на кирпич или шлакоблоки.

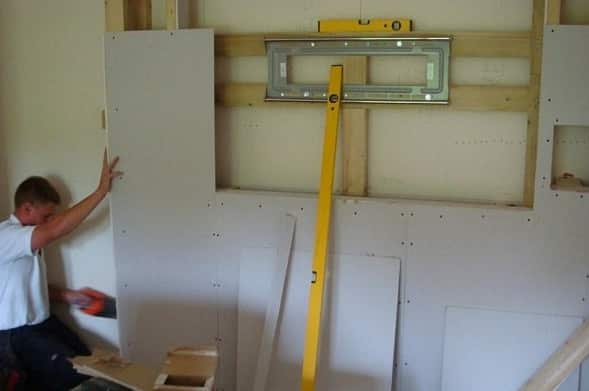

Как закрепить телевизор на гипсокартонной стене
Для декоративных поверхностей потребуются бруски из дерева. Также подойдет металлический профиль толщиной 2 мм. Они помогут равномерно распределить нагрузку. Гипсокартонная стена не выдержит больше 30 килограмм. Берите в расчет и вес самого кронштейна.
В комплекте с кронштейном идут пластмассовые дюбеля. Не используйте их при работе с гипсокартонным покрытием: они сломаются. Возьмите дюбеля-саморезы.
Экстравагантным решением будет установка телевизора внутрь гипсокартонного покрытия. Это возможно, если внутри ГП-листа находится крепкое основание или экран весит меньше 7 кг.
Как смонтировать телевизор на гипсокартонную стену – как выбрать крепеж и провести крепление:
Как установить телевизор на деревянную стену
К деревянному основанию крепеж присоединяется на обычные саморезы. Это — самый простой материал для установки любой техники. Вместо того, чтобы высверливать отверстия, достаточно закрутить саморез в стену.
Тяжелые плазменные телевизоры не стоит крепить на деревянные основания. В зависимости от вида дерева, толщины стены и типа кронштейна, поверхность выдерживает от 30 до 60 килограмм.
Как установить телевизор на стену из пеноблоков
Пеноблок разрушается от большой нагрузки, поэтому не стоит крепить на него телевизоры весом более 60 килограмм. При установке используются винтовые дюбели с удлиненным распором. Также подойдут химические анкеры. Перед установкой последних в отверстия заливают быстрозастывающие вещества.
Ещё варианты крепления телевизора к стене
Вообще существует много различных вариантов изготовления крепления для тв. Тут уж как говорится, кто на что горазд. Вот небольшая подборка видео.
Последний из этапов в создании самодельного крепления на стену для телевизора – это грунтование и окрашивание приспособления. При помощи серого и черного цвета можно скрыть все дефекты.
Современный плоский телевизор не занимает так много места, как массивный кинескопный агрегат. Подвешивание жк телевизора можно сделать без помощи специалистов, своими руками. Установленный на стене телеприемник способствует не только экономии пространства в помещении, но и удобству просмотра любимых фильмов и сериалов.
Как разместить плазму максимально безопасно?
Специалисты советуют вешать телевизор только после заблаговременной планировки, в месте, где есть сетевые розетки.
На какие стены нельзя вешать тяжелые телеприемники?
Тяжеловесные модели телевизора нельзя подвешивать на гипсокартонные и пустотелые кирпичные стены.
На каком расстоянии от дивана лучше разместить 65 дюймовую плазму с диагональю в 165 сантиметров?
Дистанция от мебели до телеприемника должна составлять 330 сантиметров. Если расстояние будет меньше, то просмотр любого контента станет менее комфортным.
Как монтировать кронштейн на гипсокартонный лист с каркасом?
Если толщина прошивки не более 1, 2 сантиметра, то телевизор на такую стену монтировать нельзя. Выход из этой ситуации – фиксация крепежа на каркас, который находится под листом.
Если кронштейна нет
Иногда желания (возможности) для покупки держателя нет. Можно ли обойтись без него? Разумеется, можно. Решать, как повесить телевизор без кронштейна на стену, стоит в зависимости от своих навыков и имеющихся материалов. Один из самых популярных вариантов – использование металлического профиля. Подробно процесс изготовления такого псевдо-кронштейна своими руками рассмотрен на видео:
Мы же перечислим только основные этапы работы:
- из трубы квадратного сечения (швеллера, уголка) вырезаются куски требуемой длины. Расчет простой – к расстоянию между расположенными друг над другом отверстиями в панели телевизора добавляется по 3…5 см с каждой стороны. Ответная часть (которая крепится к стене, изготавливается аналогично, но отверстия лучше сместить и, соответственно, планки сделать длиннее или короче;
- закрепить детали на телевизоре и стене;
- соединить фрагменты, тем самым фиксируя телевизор на стене. Здесь в качестве соединяющей детали использована спица от велосипедного колеса, но более надежно было бы поставить шпильку или стержень с диаметром 5…10 мм, особенно для тяжелой техники.
В качестве альтернативного варианта предлагается простой держатель с петлей или без для вращения, на который прикручена доска или кусок толстой фанеры. В этой доске делаются отверстия по месту расположения крепежных отверстий в телевизоре.
Петля используется самая простая, в качестве основной части держателя применяют металлическую полосу.

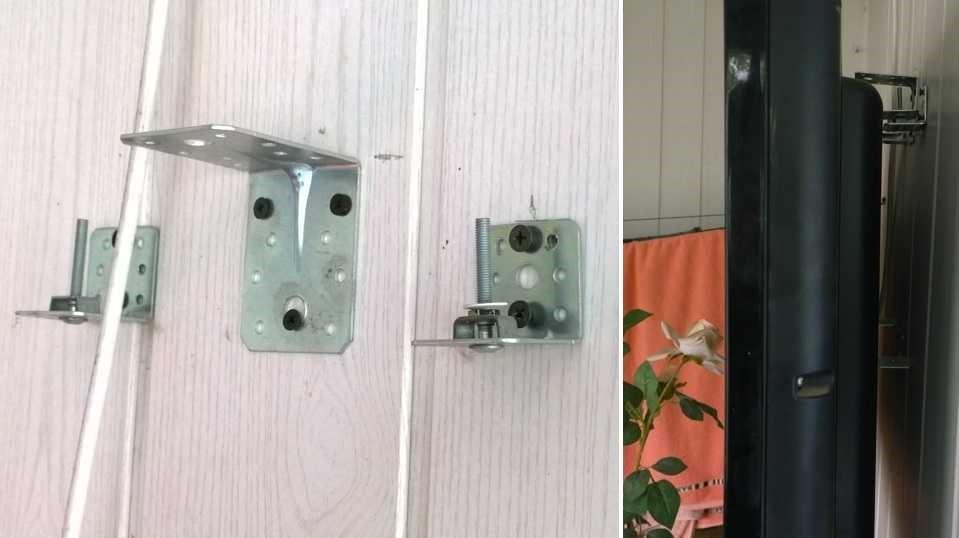

Еще один вариант – с помощью уголков.

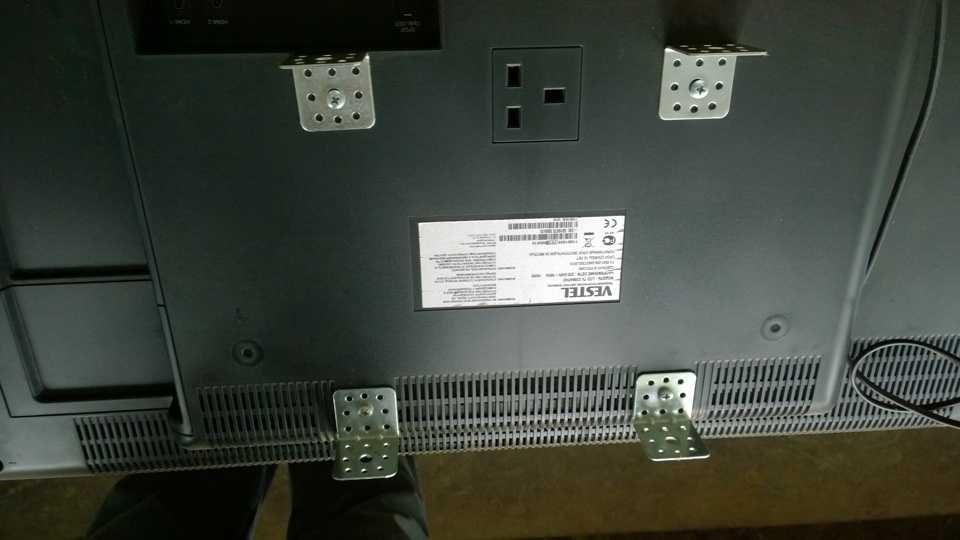

Две пары крепятся в монтажных отверстиях телевизора, одна пара – на стене. Далее в закрепленные на стене уголки вставляются болты стержнем вверх, фиксируются гайками (чтобы не выпадали). На эти стержни одеваются уголки, привинченные к телевизору.
Можно использовать специальные скользящие опоры для стропил.
Одна часть крепится на технику (петли), вторая (держатели-скобы) – на стену. Одно вставляется в другое – и вуаля! Если держатели привинтить на брус, предварительно зафиксированный на стене, можно организовать нужный уклон.
Вариант, к сожалению, подходит не для всех моделей телевизоров, надо заранее замерять расстояние между монтажными отверстиями и проверять, подойдут ли к ним эти петли.
А вот схема еще одного рабочего варианта. Тут готовые изделия не применяются, детали надо сделать самостоятельно. Впрочем, при наличии инструмента и растущих откуда положено рук это не сложно.
Разумеется, это далеко не все возможные способы – пытливый разум народных умельцев не дремлет.
Подготовительный этап
Перед приобретением телевизора потребуется провести некоторые подготовительные работы, включающие выбор места и измерения.
Выбор места для подвешивания телевизора
Следует учесть несколько важных требований:
- место установки должно находиться в недосягаемости для детей и домашних животных;
- расположение оптимально с точки зрения экономии пространства, кронштейн не располагается на проходе;
- техника гармонично впишется в интерьер.
Высота
Высота установки – индивидуальный параметр. Он зависит от роста человека, позы, в которой привычно смотреть телевизор. Главное правило, чтобы середина экрана находилась на уровне взгляда. Обычно это 100-120 см от пола. Причем высота установки техники в гостиной будет приближаться к верхней границе, а в спальне – к нижней, чтобы удобно было смотреть на экран лежа в постели. В кухне нередко используют потолочное крепление для телевизора, так как больше установить ТВ некуда.
Для точности расчетов высоту монтажа креплений определяют опытным путем.
Расстояние от мебели
Расстояние от телевизора до мебели – важный критерий, который определяет выбор диагонали экрана. А от этого параметра зависит, какой кронштейн потребуется для крепления к стене.
| Диагональ | Минимальное расстояние (м) | Максимальное расстояние (м) |
| 26’’ | 1 | 2 |
| 30’’ | 1,1 | 2,3 |
| 34’’ | 1,3 | 2,6 |
| 42’’ | 1,6 | 3,2 |
| 47’’ | 1,8 | 3,6 |
| 50’’ | 1,9 | 3,8 |
| 55’’ | 2,1 | 3,9 |
| 60’’ | 2,3 | 4,6 |
| 65’’ | 2,6 | 4,9 |
Варианты расположения телевизора
Поскольку сейчас под названием «телевизор» понимается в основном плоская или слегка изогнутая панель с шириной/высотой больше метра, в качестве места расположения выбирается один из вариантов:
на подставке. Она обычно выглядит как две или больше опор, вставляемых в специальные отверстия на корпусе или прикрепляемые к корпусу винтами. Тут особых вопросов не возникает – в прилагаемой инструкции обязательно поясняется, как и куда их крепить. После этого плазма с установленными опорами ставится на любую прочную горизонтальную поверхность
Важно – эта поверхность должна быть действительно прочной (особенно для моделей с диагональю от 40 дюймов), не шатающейся и не подвижной. Идеально подойдет массивная тумба;
на стену
Здесь используются либо заводские кронштейны самых разных моделей, либо их заменители из «подручных материалов», начиная с алюминиевого уголка и заканчивая досками. Этот вариант рассмотрим ниже более подробно, поскольку чаще всего используется именно он;
на потолке. Используются кронштейны и разного рода подвесные системы – вплоть до обычной веревки (но это на любителя). Выделяют неподвижные и подвижные крепления – с помощью второго типа можно вне моментов использования разворачивать панель, одновременно поднимая ее к потолку.
Выбираем кронштейн
При выборе кронштейна нужно учитывать сразу несколько моментов. Это не только особенности держателя, но и расположение плазменной панели в жилом помещении. Выбирать настенное крепление рекомендуется с учётом следующих параметров.
В зависимости от места монтажа
Это первое на что стоит обратить внимание.
Решите, где именно на стене будет располагаться телевизор:
- Если в планах закрепить ТВ напротив дивана или кресла, то лучшим решением станет фиксированная модель кронштейна.
- Чтобы смотреть телепередачи было удобно с любого ракурса, то отдайте предпочтение наклонному или поворотному креплению.
Максимальная нагрузка кронштейна
К каждому кронштейну прилагается инструкция по монтажу. В ней указано, какую массу может выдержать изделие. В момент покупки данный фактор можно узнать у работника магазина.
Если повесить габаритное ТВ-устройство на держатель небольшого размера, то уберечь девайс от падения не удастся.
Угол наклона и поворота
Перед походом в магазин техники, определитесь, насколько градусов кронштейн должен поворачиваться. Ориентируйтесь на амплитуду, достаточно комфортную для просмотра телевизора. Есть крепления, которые не способны сильно разворачиваться.
Если невысокая цена играет главную роль при выборе, ограничьтесь фиксированным держателем. Его стоимость часто не превышает 1000 руб.
Диагональ телевизора
Одно из главных правил выбора удерживающего устройства гласит, что кронштейн должен соответствовать габаритам девайса. Допустимый размер экрана ТВ указан в технической документации на товар.
Популярностью стало пользоваться ультратонкое крепление. Компании-изготовители утверждают, что изделие выдерживает любые габариты плазменной панели. На деле специалисты не рекомендуют использовать разработку для девайсов с большой диагональю.
Способ регулировки
Функциональные возможности должны соответствовать особенностям использования телевизора и интенсивности эксплуатации. Имеется ввиду, в какой части жилого помещения предполагается разместить телевизор.
Для спальной комнаты, где телепередачи просматриваются только с одного ракурса, можно выбрать фиксированный кронштейн. В гостиную и на кухню отдайте предпочтение поворотному креплению. Именно такое устройство применяется для оптимизации пространства.
