Деликатесы каждый день: делаем своими руками коптильню горячего копчения

Как сделать коптилку горячего копчения своими руками

При навыках работы со слесарным инструментом аппарат для копчения легко сделать самостоятельно.

В качестве корпуса используются огнетушители, бочки и другие ёмкости. Простой в изготовлении является коптильня из холодильника, особенно для холодного копчения.

Простая коптильня

Проще всего сделать коптильню горячего копчения из конусного ведра. Такая форма облегчает установку на необходимой высоте решёток с копчёностями. Вместо поддона для жира используется старая миска, которая ставится на подставке из консервной банки. В её стенках прорезаются отверстия для выхода дыма, а сама банка переворачивается вверх дном

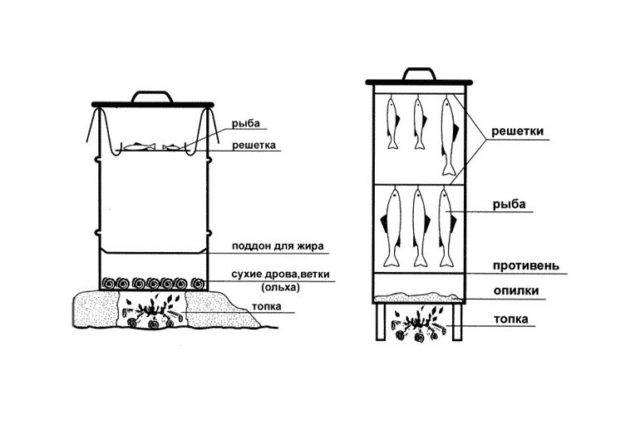

Схема простой коптильни

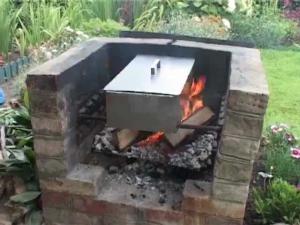

Кирпичная коптильня

Если позволяет место и необходимо регулярно готовить большое количество продуктов, то имеет смысл сделать стационарную коптильню горячего копчения из кирпича.

В этом сооружении камера с продуктами расположена над очагом и отделена листом толстого металла.

Есть два варианта этой конструкции:

• В разделяющем листе сверлятся отверстия для дыма, а вверху камеры находится дымоход. Эта конструкция проще, но дым более горячий, а дрова должны быть только лиственных пород.
• В разделяющем листе отверстия отсутствуют и на него насыпаются опилки и щепа. В очаге есть свой дымоход и топить его можно любыми горючими веществами.

Компоненты кирпичной коптильни

Электрокоптилка

Электрокоптильня отличается от обычной способом нагрева. Вместо костра в ней дно нагревается электронагревателями. Это даёт возможность в устройствах среднего размера устанавливать внутрь корпуса электроплитку, а на неё ставить ёмкость с опилками, например, старую сковородку.

Схема электрокоптилки

Бытовая коптильня

Приготовить домашние копчёности можно не только на даче, но и на кухне городской квартиры. Для этого нужна малогабаритная коптильня с дымоотводящим шлангом. Делается такая коптильня из нержавейки.

Греется такое устройство на газу. Размеры на чертеже коптильни горячего копчения определяются размерами газовой плиты и составляют 450х300х250 или 500х300х300 мм. Конструктивно это металлическая коробка из углеродистой, а лучше нержавеющей стали толщиной 2 мм с крышкой и ручками — по бокам корпуса и сверху крышки. Внутри на подставке устанавливается собранные в одну конструкцию поддон для жира и одна или две решётки.

В крышке имеется дымоотводящий патрубок 1/2″, на который одевается обычный садовый шлаг. Этот шланг высовывается в форточку или вставляется в вентиляционный канал.

При работе на дно насыпаются опилки, устанавливается поддон и решётки, устройство закрывается и ставится на газовую плиту. Нагретый дым идёт по шлангу в форточку, а в щели между крышкой и корпусом подсасывается воздух из кухни. Поэтому в помещении запах практически отсутствует. Для полной ликвидации запаха необходима коптильня с гидрозатвором.

Составляющие бытовой коптильни

Коптильня горячего копчения для квартиры

Большинство устройств для копчения дымят при работе, поэтому они используются только на открытом воздухе. Но есть конструкция, которую можно установить даже на кухне многоэтажного дома. Это коптильня с гидрозатвором.

Это устройство похоже на малогабаритную бытовую коптильню с некоторыми отличиями:

• крышка на 10 мм больше и имеет загнутые края;
• к верхней части корпуса приварен уголок 15х15мм;
• в образовавшийся жёлоб наливается вода и опускаются края крышки.

Образовавшийся водяной затвор не позволяет дыму выходить на кухню. Для большей защиты помещения от запахов в крышке находится патрубок для дымоотводящего шланга.

Коптильня горячего копчения

Коптильня полугорячего копчения

Кроме холодного и горячего есть полугорячее копчение. Оно производится при температуре 50-70 градусов. Длительность приготовления составляет около 12 часов.

Конструктивно это обычная коптильня с дымогенератором. Отличие в длине подводящего дымохода. Он делается такой, чтобы дым не успевал остывать и поступал в коптильную камеру нагретый до необходимой температуры.

Если удлинить дымоход, то коптилку полугорячего копчения легко превратить в коптильню холодного копчения своими руками.

Коптильня для полугорячего копчения

Дымогенераторы

Чтобы копчение мяса производилось успешно, дымогенератор нужен обязательно. То, как устроен самый простой такой генератор, показано на изображении ниже. Что касается нагревателя, то он здесь показан условно, поскольку, о чем уже говорилось ранее, он может быть абсолютно любым. Также для генератора требуется особое топливо, но об этом несколько позже.

Наддув же обозначен отнюдь не условно. Если генератор работает на естественной тяге (а для этого требуется, чтобы коптильня располагалась на 200-300 сантиметров выше него), то его можно будет использовать разве что для псевдохолодного копчения. Настоящее же горячее копчение требует, чтобы в камере было высокое давление, в то время как тяга, насколько мы знаем, обеспечивает разрежение.

Ниже приведена более интересная схема дымогенератора. Данное устройство функционирует по следующему принципу: чурка, которая поджимается пружиной, оснащенной регулировочным винтом, начинает тереться о шкив еще до начала трения и дымообразования. Здесь же на двигателе располагается вентилятор, который гонит дым внутрь камеры.

На данной схеме изображен коллекторный двигатель переменного тока, и он подходит больше всего. Здесь его мощность должна составлять 200-300 ватт. А вот в случае использования асинхронного двигателя с конденсаторным запуском (а у таких устройств достаточно жесткая наружная характеристика), то для поворота вала потребуется уже примерно 1500-2000 ватт.

Как своими руками сделать коптильню: от простого к сложному

При изготовлении коптилен из металла удостоверьтесь в том, что он не реагирует с продуктами под воздействием огня.

Внимание! Недопустимо использование бочек из-под ГСМ, красок или химикатов, оцинкованного металла

Из ведра: схема

Если копчёненького хочется уже здесь и сейчас, то простейший аппарат вы можете изготовить буквально на коленке, не имея особых навыков и инструментов. Для этого вам понадобится стальное (ни в коем случае не оцинкованное) ведро, металлическая пельменница большого диаметра, плотная фольга или стальная «плошка» и крышка.

Фото 1. Схематичное изображение внутреннего устройства горячей коптильни, сделанной из ведра.

На дно засыпаете щепу, на неё ставите «плошку» или фольгу, которая будет собирать капающий жир, на решётку кладёте продукты. Сверху закрываете крышкой. Ставите всю конструкцию на огонь и ждёте, когда приготовится.

Плюсы: большая скорость изготовления, минимум необходимых инструментов и навыков. Минусы: маленький объём, неэстетичный внешний вид, риск испортить продукты, если выбрали не то ведро.

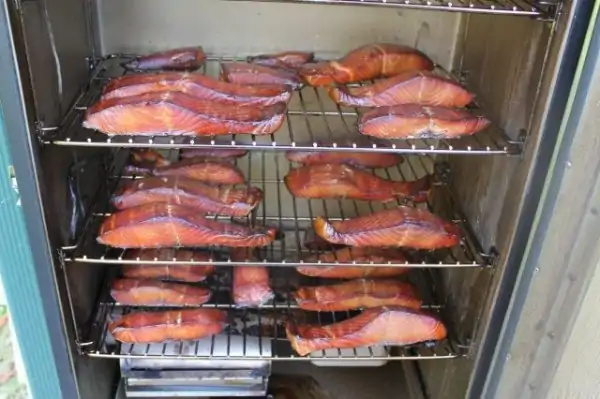

Устройство из холодильника

Старому холодильнику вполне можно подарить вторую жизнь. Для этого у него надо удалить всю неметаллическую «начинку», оставив только корпус. Нагрев щепы может осуществляться электротэном, плиткой, или огнём – в этом случае бывший холодильник надо будет поставить на опоры.

Фото 2. Внутри корпуса старого холодильника уже есть специальные решетки, на которые удобно раскладывать продукты для копчения.

Плюсы: большой объём загрузки продуктов на один раз. Минусы: сложно добиться нужной герметичности камеры, риск того, что металл начнёт выделять вредные испарения.

«Чемодан». Чертеж с размерами

Такая коптильня представляет собой прямоугольный ящик из нержавейки или чёрного металла, за что и получила такое название. Если есть тиски, болгарки, плоскогубцы, сварочные струбцины и сама сварка, легко сделать устройство самостоятельно. Нужно только определиться с размерами камеры.

А дальше возможны два варианта. Первый – заказываете раскрой и /или гибку металла на фирме, и вам привозят готовый «конструктор», который остаётся только сварить. Второй – покупаете металл, сами его разрезаете, затем обвариваете по швам согласно чертежу.

Фото 3. Объемный чертеж коптильни в виде чемодана из нержавеющей стали. Размеры указаны в сантиметрах.

Решётка сваривается из просечки или проволоки. Находиться она должна примерно 20 см над щепой, учитывайте это при изготовлении внутренних упоров. Шаг прутьев решётки – 3 см. Обязательно наличие поддона для жира. Он похож на верхнюю крышку. Разница только в том, что размещается подставка на дне ящика, имеет ручку и загнутые вверх края. При его изготовлении тщательно проваривайте углы.

Крышка изготавливается из листа металла с тем расчётом, чтобы её загнутые края выходили за пределы на 5–7 мм, сверху приваривается ручка. Обязателен штуцер для отвода дыма.

При желании можно сделать гидрозатвор – обрезанный под 45°C и приваренный по периметру сплошным швом и полкой внутрь уголок. При копчении в него заливается вода и препятствует выходу дыма.

Собирать коптильню-«чемодан» рекомендуется в такой последовательности:

1. приварить решёточные опоры к торцевым стенкам изнутри и ручки снаружи;
2. изготовление (сварка) «коробки»;
3. изготовление поддона;
4. изготовление внутренней решётки;
5. изготовление крышки со штуцером;
6. изготовление гидрозатвора (по желанию).

Обязательно примеривайте каждую последующую деталь после изготовления предыдущей, делайте поправки на деформацию.

Плюсы: мобильность, высокая скорость копчения относительно большого количества продуктов, простота в уходе, долговечность. Минусы: невозможно контролировать температуру во время копчения.

Аналогично выполняется коптильня из бочки, в этом случае корпус уже готов, остаётся только сделать поддон, крышку и упоры для вертикальной или горизонтальной загрузки продуктов.

Кирпичный «шкаф»

Выбор продвинутых любителей или тех, кому коптить надо много и сразу.

Как правило, топка сооружается отдельно от жаровни, а камни обеспечивают максимально равномерное распределения тепла.

Плюсы: лучше вкус продуктов, стационарная конструкция долговечна. Минусы: большая трудоёмкость и цена при изготовлении.

Немного теории

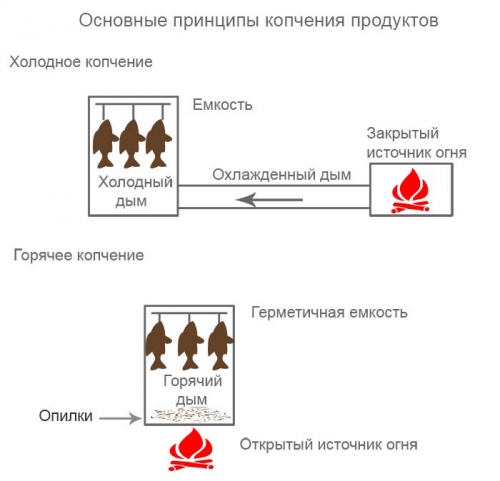

Каждый знает, что копчение бывает холодным и горячим. Считается, что продукты приготовленные холодным способом имеют более тонкий аромат и изысканный вкус, хотя если сказать честно, то это на любителя.

Технологии различаются тем, что при холодном способе приготовления продукт готовится минимум 12 – 15 часов, а горячее копчение длится максимум 2,5 – 3 часа и то, это в случае приготовления мяса или жесткого сала. Рыбу и мягкое сало можно закоптить вообще за 30 – 40 минут.

Кроме того, температура холодного копчения не должна превышать 50ºС. В то время как инструкция по горячему копчению предписывает удерживать температуру в рабочей камере в пределах от 70 до 120ºС.

Что касается конструкции самой коптильни, то при горячем способе рабочая камера находится непосредственно над топкой, что собственно и позволяет удерживать высокую температуру.

Конечно, бывают дымогенераторы которые устанавливаются рядом и соединяются с рабочей камерой через трубу, но в любом случае, расстояние не превышает полуметра. Об одной из таких моделей я расскажу в этой статье.

В холодном же способе от коптильной камеры до топки с дымогенератором прокладывается труба или канал, длинной от 2 – 3, до 10 – 12м это зависит от вида конструкции. В результате дым доходит до продукта уже охлажденным.

Схема коптильни для холодного копчения и для горячего копчения.

А вообще все коптильни горячего копчения можно оборудовать двумя способами:

• Более распространенным и, кстати, более экономным вариантом считается конструкция, когда внизу у нас установлена топка, в которой горит огонь. Над этой топкой смонтирован металлический лист, на котором тлеют опилки и щепа. Дым же, который поднимается от этих опилок, попадает в рабочую камеру и продукт коптится;
• Во втором варианте конструкции металлического листа нет, дым поднимается в рабочую камеру напрямую от тлеющих углей топки. Такое устройство, чаще всего встречается в мангалах-коптильнях. Это не то чтобы плохо, просто слишком много топлива уходит и нужно следить, чтобы угли тлели, а не горели.

Как правильно коптить?

Некоторые заводские коптильни допускают только горячее копчение, то есть при температуре выше 60 о C . Многие производители честно это признают и не претендуют на большее. Удобные малогабаритные варианты коптильни хорошо подходят для обычной квартиры. Для того чтобы корректно воспользоваться таким устройством достаточно прочитать и выполнять инструкцию.

Есть весьма недешевые варианты, которые позиционируются как автоматические коптильни для горячего и холодного копчения и при этом сильно грешат против истины. У некоторых вся автоматика сводится к простому таймеру и регулятору тэна, а в наличии нет даже термометра в коптильной камере, то есть для правильного холодного копчения такой полуфабрикат требует серьезных конструктивных изменений.

В зависимости от наклонностей, требований и финансового положения каждый выбирает свой план действий:

• купить полноценную, но дорогую коптильню;
• приобрести отдельно: дымогенератор, электротермометр, сделать электронную схему регулирующей обратной связи и найти что-нибудь подходящее типа старого холодильника для коптильной камеры;
• сделать простую стационарную коптильню дополнив ее хотя бы термометром для контроля.

Коптильня с неосторожным названием “Астраханское чудо” не претендует на полную автоматизацию, но хотя бы в принципе допускает холодное копчение. Как это часто бывает у наших производителей, некоторая часть творчества предоставляется потребителям по принципу: придумай и сделай сам. Покупателей, избалованных хорошим дизайном и удобствами, такое чудо вряд ли устроит и они предпочтут заиметь импортную коптильню.

Как говориться в Греции есть все: импортные коптильни из Германии, Финляндии или США представляют собой вполне законченные, стильные и функциональные устройства, способные справиться и с холодным копчением в правильном диапазоне температур (встречаются разные правильные цифры от 18 до 27 и больше градусов). Коптить мясо и рыбу в них легко и удобно, но и стоимость коптильного аппарата скромных размеров обычно начинается с €1100.

Собрать свою коптильню по частям – вполне хороший вариант, допускающий самое высокое качество копчения. При этом можно руководствоваться старыми правилами и ГОСТами, которые во многом строже западных стандартов. Другое дело, что они часто не выполнялись, но для себя-то можно и постараться.

Для копчения именно рыбы нередко делают коптильню походного типа с дымоходом в виде закрытой сверху траншеи. Для хорошей ухи потрошеную рыбу перед разделкой также немного коптят на костре, а в самом конце добавляют чуть-чуть водки – эффект такой, как будто в уху добавляют какую-то неизвестную пряность (при этом совсем не должно быть ни спиртового привкуса, ни запаха).

В большинстве конструкций самодельных стационарных коптилен трудно усмотреть возможность холодного копчения в жаркое время года. Мясо и особенно рыбу обычно коптят горячим способом и чаще можно встретить какие-нибудь секреты быстрого копчения, чем холодного, требующего не только возможностей, но и терпения.

Как нужно подготавливать продукты к копчению?

В 100 г сырокопченой колбасы количество соли превышает суточную норму. Это просто вынужденная необходимость. Содержание коптильных веществ в средней части копченого продукта, даже спустя 2 недели сушки в 10 – 15 раз ниже, чем в поверхностном слое и в несколько раз меньше, той концентрации, при которой отмечается бактерицидное действие активных фракций дыма. Таким образом, при холодном копчении главным консервантом является соль, а бактерицидное действие дыма сказывается лишь в тонком внешнем слое. Эти же замечания в полной мере относятся и к рыбе.

Для холодного копчения

Приправы (в том числе водка) для рассолов и маринадов выбираются по предпочтениям, но концентрация соли должна быть такой, чтобы сырой картофель всплывал. Здесь лучше пересолить в буквальном смысле, иначе рыба может испортиться до приготовления. Содержание соли даже по строгим требованиям ГОСТ может быть до 10%, а у жаберных крышек допускается налет соли.

Засолка рыбы, в зависимости от ее сорта и размера занимает от 2 до 15 суток. Затем ее вымачивают ( крупную около суток) и подсушивают от 2 до 5 дней, причем в брюшко крупных рыб вставляют распорки из дерева. Выступающая блестящая корочка соли говорит об ее излишках. Это можно исправить дополнительным вымачиванием.

https://youtube.com/watch?v=Ua_mzwcvM4A

https://youtube.com/watch?v=7B1hRtHk0Og

https://youtube.com/watch?v=VWq58uTd1Us

Для горячего копчения

Когда собираются коптить таким способом, то обычно применяют сухую засолку: рыбу просто натирают крупной солью, а на спинке крупных экземпляров делают при этом продольные надрезы. Рыбу, пересыпанную солью, укладывают валетиком (голова к хвосту) в деревянный ящик, в который постелена чистая холщевая ткань и придавливают гнетом. Приблизительно за неделю она просаливается: если рыба становится твердой, то процесс можно считать законченным.

Многие любители при натирании соли используют, кроме того, чеснок и пряности. Жирную рыбу, во избежание окисления жиров, заворачивают в пергамент или выдерживают в крепком рассоле. Балык (спинки) из жирной рыбы пересыпают крупной солью с селитрой и каждый кусок заворачивают в марлю, чтобы они не соприкасались друг с другом. Приблизительно через неделю спинки вымачивают в воде от излишков соли и вялят сначала на солнце, а затем в тени.

В старом добром, провяленном под открытым навесом балыке (приблизительно через 1 – 1,5 месяца), должна была появляться плесень, что являлось признаком созревания, если этого не происходило, то балык считался пересоленным. Такую тонкую грань между пересоленным балыком и осетриной второй свежести выдержать было трудно даже опытным кулинарам. Так что современные любители, как правило, ограничиваются палтусом холодного копчения, что тоже совсем неплохо.

Для копчения нужно покупать только свежую рыбу и приготавливать ее самостоятельно.

Нужно отказаться от покупки свежей рыбы, если у нее:

• мутные, глубоко запавшие глаза;
• жабры имеют серый или бурый цвет;
• жаберные крышки приподняты;
• вздутое брюшко;
• остаются вмятины после нажатия на спинку;
• Мясо расслаивается и отстает от костей.

https://youtube.com/watch?v=M0ThF-up8rQ

Домашняя коптильня из скороварки

Если сохранилась крышка от старой скороварки, то можно изготовить конструкцию для домашнего использования. Нюанс заключается в том, что в крышке скороварки есть обратный клапан, который можно демонтировать. На оставшийся штуцер надевается шланг. Его второй конец выводится в вентиляционный канал или в форточку. С такой коптильней можно готовить деликатесы даже в квартире.

Но в данном устройстве невозможно будет сделать решета по описанному второму способу. Для скороварки лучше всего подойдет вариант самостоятельно изготовленной решетки из металлической сетки. Ее необходимо обрезать так, чтобы площадь решета вписывалась в окружность сечения кастрюли. Но некоторые части могут одновременно выполнять роль подставок.

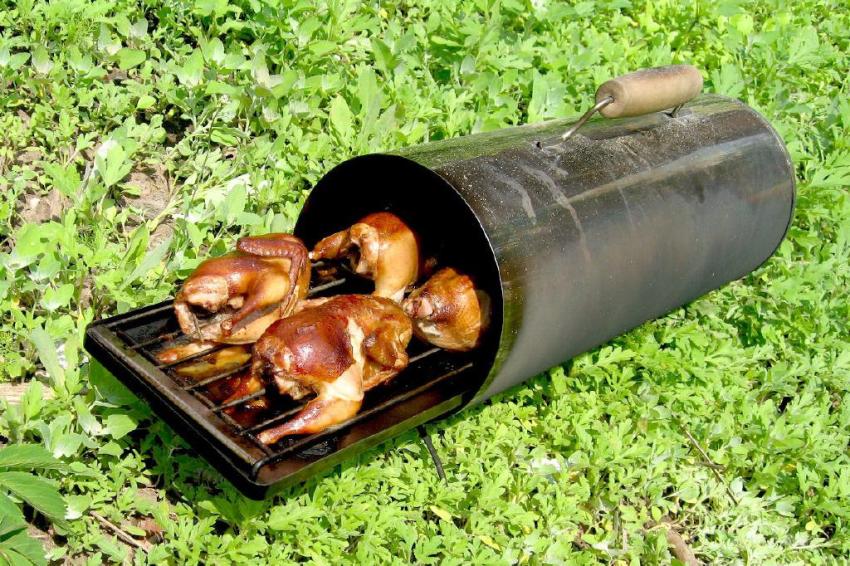

Коптильня своими руками: походная разновидность

Как уже говорилось раньше, оптимальным вариантом является коптилка, обустроенная в почве. Она имеет очень простую конструкцию и позволяет коптить продукты питания без нанесения им вреда. В отличие от многоразовых устройств, выполненных из кирпича или металла, такая коптилка впитывает все канцерогены, содержащиеся в дыму. Организовать такую коптильню в домашних условиях можно, однако такое решение не всегда является целесообразным.

Для любителей домашних копченостей мини-коптильня будет идеальным приспособлением

Таким образом, эта природная коптильня является чуть ли не самым лучшим вариантом для приготовления изысканных по вкусу копченых блюд. Но подобная коптилка имеет один большой минус: она не подходит для многоразового применения. Ею пользуются охотники, рыбаки и туристы в походах (отсюда и название).

Как самому сделать коптильню походного типа? Процесс ее обустройства довольно прост. В первую очередь потребуется отыскать подходящий участок местности. Это должен быть склон небольших размеров. Внизу склона раскапывается небольшой участок под топку, а вверху выполняется канавка необходимого размера. Оба отверстия соединяются каналом, выполненным в почве.

Поверх такой канавки размещается коптилка. Она может иметь разное устройство, но, как правило, это металлический короб, который удобно транспортировать с места на место.

Старый холодильник

Старый холодильник может стать отличным материалом для изготовления коптильни. Благодаря габаритам холодильника на выходе можно получать большое количество копченостей. Такой агрегат можно использовать для установки в помещении.

Коптильню для горячего копчения из старого холодильника можно изготовить таким образом:

1. Из внутренней части холодильника убрать весь облицовочный пластик. Магнитное уплотнение между дверцей и корпусом оставить.
2. Вымыть и тщательно высушить решетки из холодильника, установить обратно. Они не должны быть расположены слишком близко друг к другу.
3. На дверцу прикрепить крючок для закрывания.
4. Если в корпусе есть отверстия, их необходимо оклеить скотчем для герметичности.
5. В верхней части корпуса холодильника вырезать отверстие. Оно предназначено для установки вытяжного вентилятора, а также закрепления трубы, которая будет выводить дым наружу.
6. Установить вентилятор в это отверстие. Подсоединить трубу и вывести ее на улицу.
7. На нижней полке установить поддон для сбора жира.
8. На дно поставить электрическую печь. Для ее шнура для подсоединения к электрической печи нужно заранее сделать отверстие в корпусе.
9. В качестве дымогенератора установить на печку толстостенную емкость, наполненную древесной щепой.

Вариант №4. Делаем походную коптильню холодного копчения

Такая коптильня своими руками, которая по праву называется походной, приведена на изображении ниже. Благодаря такому приспособлению можно приготовить продукт, качество которого ничем не уступает тем, что описаны выше. Но даже такая простая конструкция может «похвастаться» своими секретами.

Один из таких секретов заключается, к примеру, в том, что штольню-дымоход необходимо в обязательном порядке рыть либо в суглинке, либо в глине. Суммарная длина шахты должна быть в пределах 250-400 сантиметров.

Кроме того, не будет необходимости брать с собой бочку или ведро без дна, да и плетни для коптильни в данном случае также необязательны. Если ствол шахты будет достаточно глубоким, то устье можно сделать пошире для закладки, уложить сверху несколько валежин и засыпать все ветками так, как было описано ранее.

Наконец, образование дыма будет контролироваться не заслонкой, и сырыми листьями, которые будут укладываться на огонь. Что характерно, лекарственные травы для этого использовать нельзя.

Сколько можно заработать на копчении

Выявить точную формулу того, сколько можно заработать на копчении, не получится. Но, для наглядности можно рассчитать доход от продажи, к примеру, копченой скумбрии, которая пользуется отличным спросом.

Возьмем среднюю оптовую цену за 1 кг свежей рыбы – 130 руб., готовую продукции будем продавать по розничной цене – 300 рублей за кг. Учтем потери в весе (до 30% в зависимости от температуры копчения). Рыбу коптим при температуре 60 градусов, с 50 килограммов свежей рыбы будем иметь 40 килограммов копченой.

Если продадим всю партию, сумма от продажи составит 12 000 рублей. Вычтем из этой суммы 7000, которые мы потратили на покупку свежей скумбрии. При методе горячего копчения на готовность продукта уходит несколько часов, значит, при условии хорошей реализации можно наладить ежедневное производство копчености.

Если брать ежедневно объем 50 килограммов, то за месяц выйдем на прибыль в 150 000 рублей. Вычитаем из полученной суммы траты на бензин, электричество, аренду, налоги и получаем чистый доход 100 000 рублей.

И так можно просчитать любой вид продукции. Но остановимся на этом и сделаем вывод, что уже за три месяца коптильня способна полностью окупить первоначальные расходы.
