Зачем нужны воздушные ресиверы? Обеспечение более щадящего режима работы компрессора
Бóльшая часть воздушных компрессоров наиболее распространенных типов сжатия, в том числе винтовых и поршневых компрессоров, не оснащены какими-либо системами плавного или даже ступенчатого регулирования производительности, а имеют лишь дискретное ее регулирование — то есть, они или производят сжатый воздух в объеме 100% от своей номинальной производительности, или не производят его вообще. У поршневых компрессоров, это реализуется простейшим способом — пуском или остановкой приводного электродвигателя. У всех современных винтовых компрессоров, помимо пуска/остановки электродвигателя, предусмотрен и более щадящий способ изменения режима работы — т.н. холостой ход. Режим холостого хода у винтовых компрессоров реализуется путем закрывания заслонки клапана всасывания, расположенного на стороне всасывания винтовой пары, между ней и входным воздушным фильтром. При работающем приводном электродвигателе и открытой заслонке клапана всасывания винтового компрессора, атмосферный воздух беспрепятственно поступает на сжатие; при закрытой заслонке клапана всасывания и, опять же, работающем электродвигателе, воздух не поступает на сжатие, и внутри масловоздушного контура винтового компрессора лишь циркулирует компрессорное масло (последнее относится к маслозаполненным компрессорам; у безмасляных винтовых компрессоров, масло и, при водяном охлаждении, вода, циркулируют в рубашках блоков сжатия и в подшипниках/приводной системе). У одноступенчатых винтовых компрессоров, потребление электроэнергии в режиме холостого хода составляет примерно 30% от номинального энергопотребления в нагруженном режиме.
Допустимая частота
Примерная допустимая частота перезапусков приводного электродвигателя (как поршневых, так и винтовых компрессоров) или переключения винтового компрессора между режимами работы.
| 120 | ||
| 11…22 | 25 | 80 |
| 30…55 | 20 | 60 |
| 65…90 | 15 | 40 |
| 110…160 | 10 | 30 |
| 200…250 | 5 | 20 |
Как пуск/остановка приводного электродвигателя, так и переход между нагруженным режимом и режимом холостого хода производятся системой управления компрессора на основании получаемых ей данных о давлении сжатого воздуха после компрессора
При этом, не важно, как именно реализована «система управления» — это может быть и простейшее механическое реле давления, и сложный микропроцессорный блок с передовым пользовательским интерфейсом; в любом случае, при росте давления после компрессора (т.н. «сетевого давления», то есть давления в сети сжатого воздуха) до определенного установленного верхнего уровня, происходит или остановка двигателя (возможно как для поршневых, так и для винтовых компрессоров), или переход на холостой ход (закрытие заслонки клапана всасывания; только у винтовых компрессоров). При падении давления до установленного нижнего уровня, происходит запуск двигателя или переход на рабочий ход
При падении давления до установленного нижнего уровня, происходит запуск двигателя или переход на рабочий ход.
Каждый перезапуск электродвигателя и, в меньшей степени, каждое открытие/закрытие клапана всасывания — это небольшой стресс для всего компрессора. Повышенным нагрузкам подвергаются не только сам электродвигатель или клапан всасывания, но и многие, даже почти все, узлы компрессорной установки. Поэтому, частоту изменений режима работы всегда желательно, по возможности, сокращать. При этом, очевидно, что чем больше объем сети сжатого воздуха после компрессора, тем больше времени, при прочих равных, будет занимать рост или падение давления в этой сети. Первой и главной функцией воздушного ресивера является искусственное увеличение объема сети сжатого воздуха с целью минимизации частоты перехода компрессора между постоем/работой или между нагруженным и холостым режимами работы.
Простой вариант агрегата из огнетушителя/газового баллона
Сделать компрессор своими руками с использованием в качестве накопительной емкости для воздуха огнетушителя или газового баллона достаточно просто. Например, сам компрессорный блок, если требуется сделать мощный агрегат, можно взять из зиловского компрессора. Но сначала его нужно немного доработать.
- Просверлите одно отверстие в стенке компрессора, через которое будет заливаться масло в картер. С какой стороны вы это сделаете, не имеет значения. Главное, чтобы оно располагалось ниже оси коленвала приблизительно на 10 мм. В этом отверстии нарезается резьба М8 под пробку.
К крышке, закрывающей задний подшипник, подсоединяется штуцер. На него одевается маслостойкий шланг, который будет соединяться с системой смазки в виде расширительного бачка (можно взять бак для тормозной жидкости от авто), установленного на уровне цилиндров.
Чтобы во время работы агрегата излишки масла могли попадать в расширительный бачок, следует убрать клапан (7) масляной магистрали (см. рис. ниже), находящийся под крышкой подшипника.
- Далее, следует просверлить отверстия в шатунах и вкладышах, как показано на следующем рисунке.
Следует просверлить по 2 отверстия в каждом шатуне (в собранном виде, вместе с вкладышами) и по 1 отверстию в каждой крышке шатунов.
При работе агрегата масло, находящееся в картере, будет поступать через данные отверстия к вкладышам и уменьшать трение между ними и коленвалом.
Далее, к компрессору подсоединяется ресивер и обвязка с автоматикой. Как ее сделать, было рассмотрено в предыдущем пункте.
Если взять для ресивера огнетушитель, то сначала нужно извлечь из него все лишние детали, оставив лишь саму емкость и крышку.

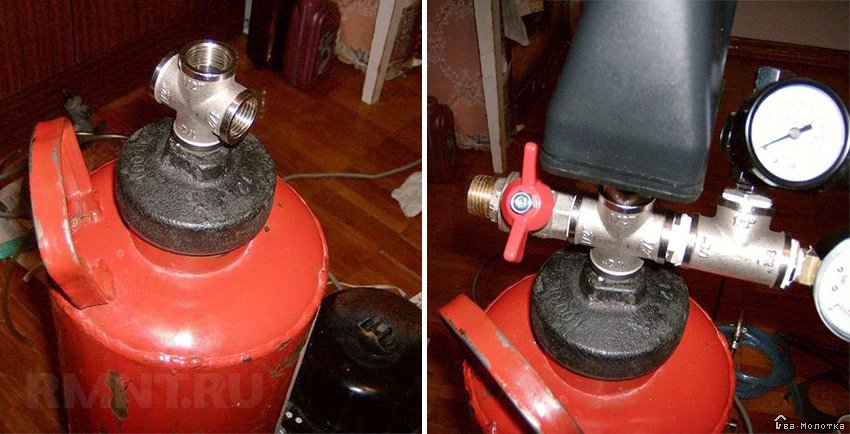

В чугунной крышке следует нарезать резьбу ¼ дюйма. Также под чугунную крышку необходимо проложить резиновую прокладку, если ее там не было, и закрутить крышку, применив для герметизации резьбы фум-ленту.
Далее, следует ввинтить в крышку переходник с 1/4НР на 1/2НР и установить крестовину.

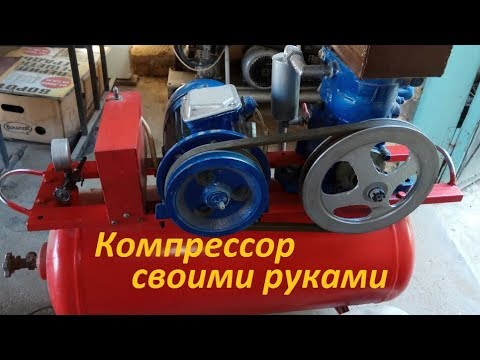

Действия по соединению всех элементов обвязки были описаны в начале статьи. Но, поскольку данный агрегат сделан из компрессора ЗИЛ 130, и является более мощным, чем ранее рассматриваемый, то потребуется установка предохранительного (аварийного) клапана. Он сбросит излишек давления, если по каким-либо причинам не сработает автоматика.

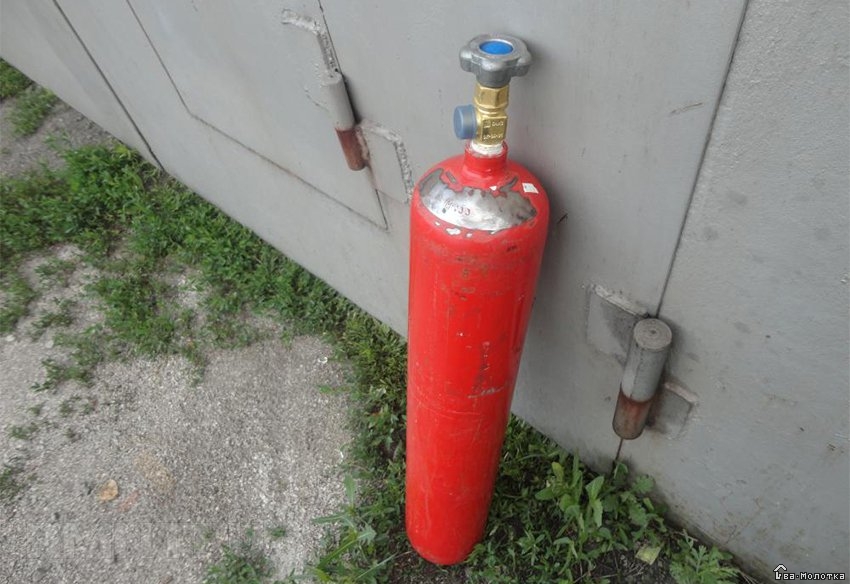

Также можно сделать компрессор из газового баллона. Но сначала из баллона нужно выпустить газ, после чего скрутить вентиль. Далее, нужно полностью заполнить баллон водой для удаления остатков газа. Баллон следует промыть водой несколько раз и, по возможности, высушить. Обычно под баллон устанавливают газовую горелку и выпаривают из емкости всю влагу.
В отверстие, где был размещен вентиль, вкручивается футорка, а в нее — крестовина, к которой крепится автоматика и вся обвязка. В нижней части баллона необходимо просверлить отверстие и приварить к нему штуцер для слива конденсата. На штуцер можно установить обычный водопроводный кран.

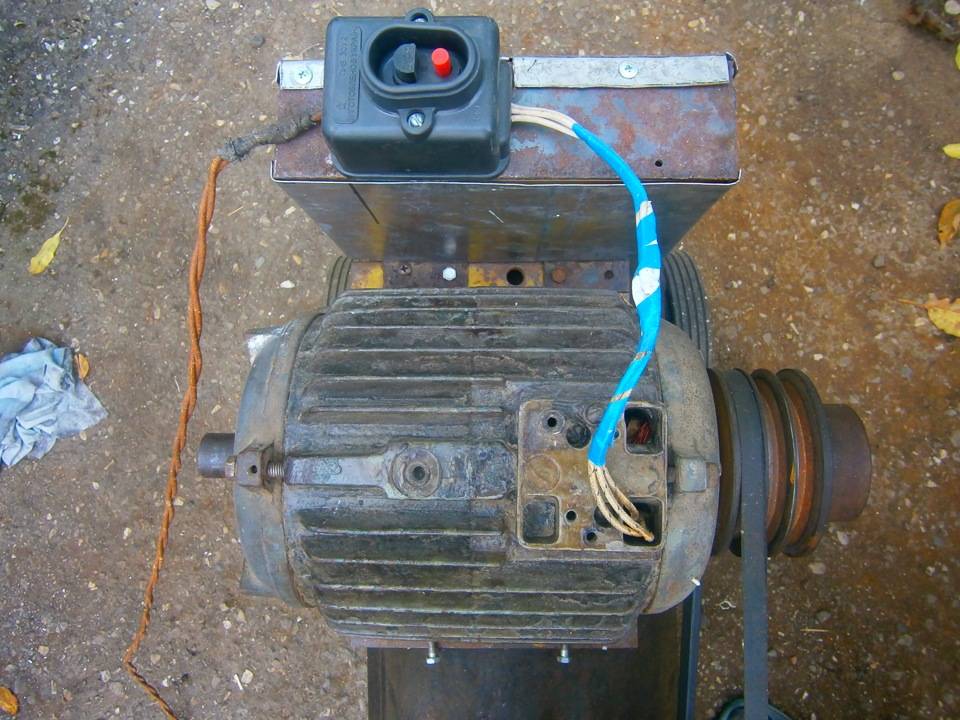

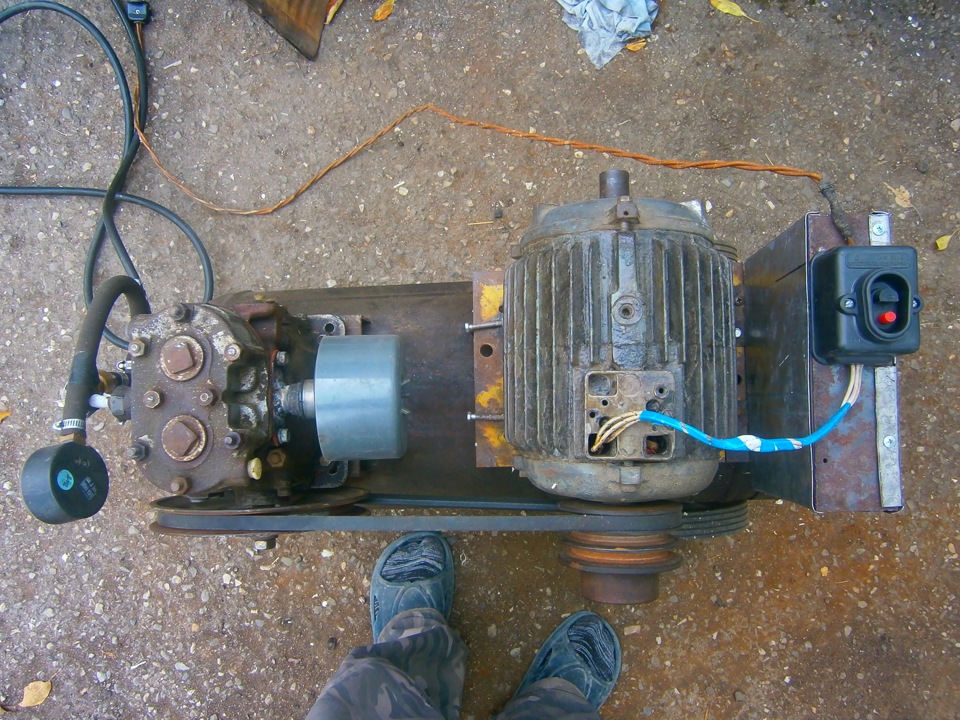

Для закрепления на ресивере двигателя и компрессорного блока изготавливается рама из металлического уголка. Предварительно к баллону привариваются крепежные болты. К ним и будет крепиться рама (см. фото. ниже).

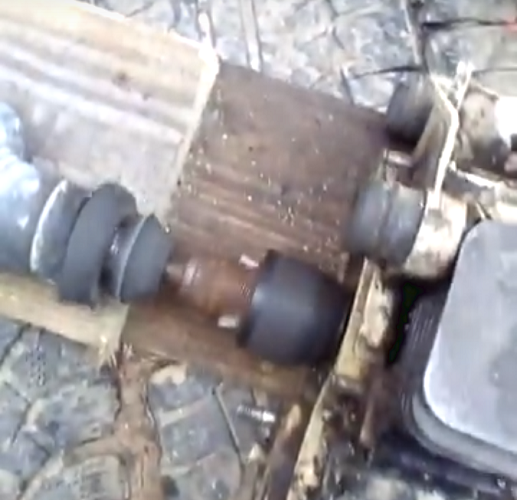

Также самому сделать компрессор для накачки шин можно из бензопилы, которая не подлежит ремонту. Аппарат делается из двигателя, то есть из поршневого блока: выходной шланг подсоединяется через обратный клапан вместо свечи зажигания, а отверстие для выхлопных газов перекрывается. Для вращения коленвала можно использовать либо электродвигатель, либо обычную электродрель.
Воздушный компрессор из деталей холодильника и огнетушителя
Этот агрегат работает практически бесшумно. Рассмотрим схему будущей конструкции и составим список необходимых узлов и деталей.

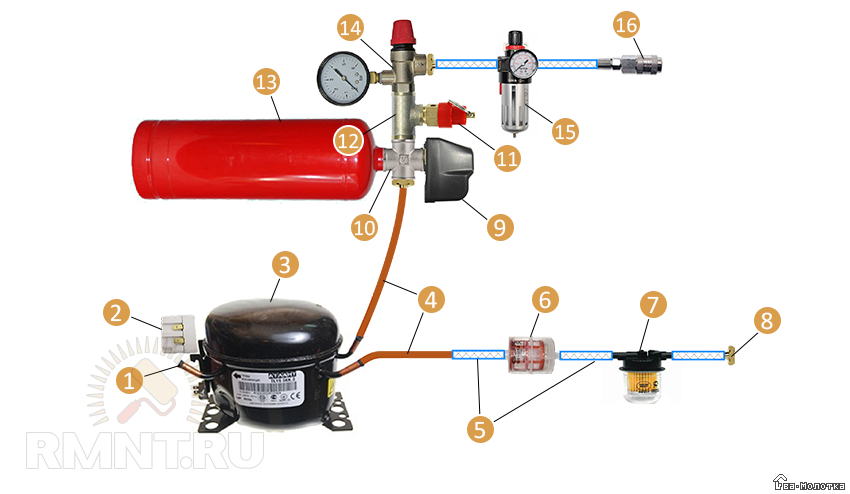

1 — трубка для заливки масла; 2 — пусковое реле; 3 — компрессор; 4 — медные трубки; 5 — шланги; 6 — дизельный фильтр; 7 — бензиновый фильтр; 8 — вход воздуха; 9 — реле давления; 10 — крестовина; 11 — предохранительный клапан; 12 — тройник; 13 — ресивер из огнетушителя; 14 — редуктор давления с манометром; 15 — влагомаслоуловитель; 16 — пневморозетка
Необходимые детали, материалы и инструменты

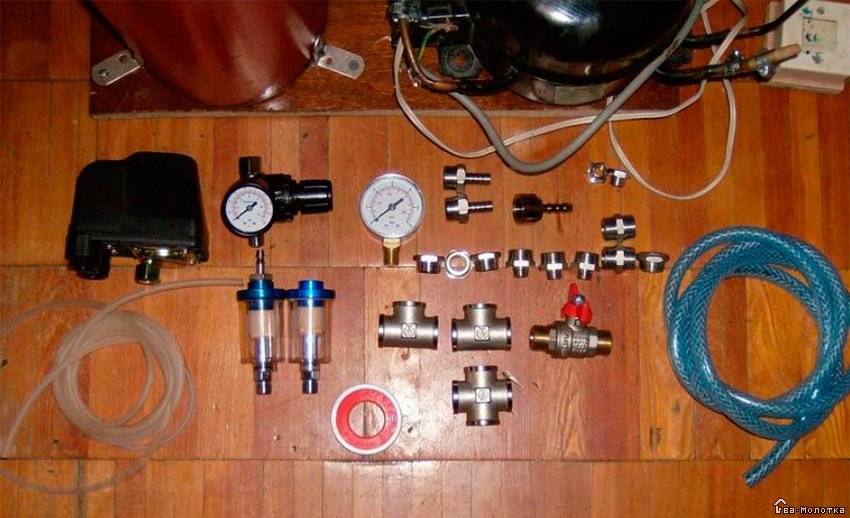

В качестве основных элементов берутся: мотор-компрессор от холодильника (лучше производства СССР) и баллон огнетушителя, который будет использован в качестве ресивера. Если в наличии их нет, то компрессор от неработающего холодильника можно поискать в мастерских по ремонту или в пунктах приёма металла. Огнетушитель можно приобрести на вторичном рынке или привлечь к поискам знакомых, на работе у которых могут быть списанные ОХП, ОВП, ОУ на 10 л. Баллон огнетушителя должен быть безопасно опорожнён.
Кроме этого потребуются:
- манометр (как для насоса, водонагревателя);
- фильтр для дизеля;
- фильтр для бензинового мотора;
- реле давления;
- тумблер электрический;
- регулятор давления (редуктор) с манометром;
- армированный шланг;
- водопроводные отводы, тройники, переходники, штуцеры + хомуты, метизы;
- материалы для создания рамы — металлической или деревянной + мебельные колёсики;
- предохранительный клапан (для сброса избыточного давления);
- пневморозетка с самозапиранием (для подсоединения, например, к аэрографу).
Кроме этого, нужны будут инструменты: ножовка, ключ, шприц, а также ФУМ-лета, «антиржавчина»,синтетическое моторное масло, краска или эмаль для металла.
1. Подготовка мотора-компрессора

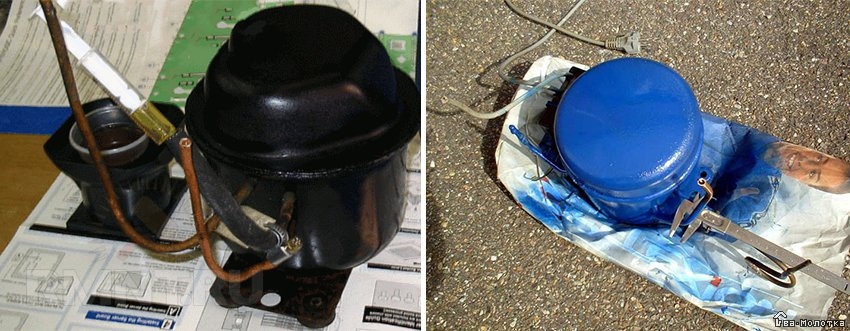

Из мотор-компрессора выходят три трубки, две из которых открыты (вход и выход воздуха), а третья, с запаянным концом — для замены масла. Чтобы найти вход и выход воздуха, нужно ненадолго подать на компрессор ток и нанести на трубки соответствующие отметки.

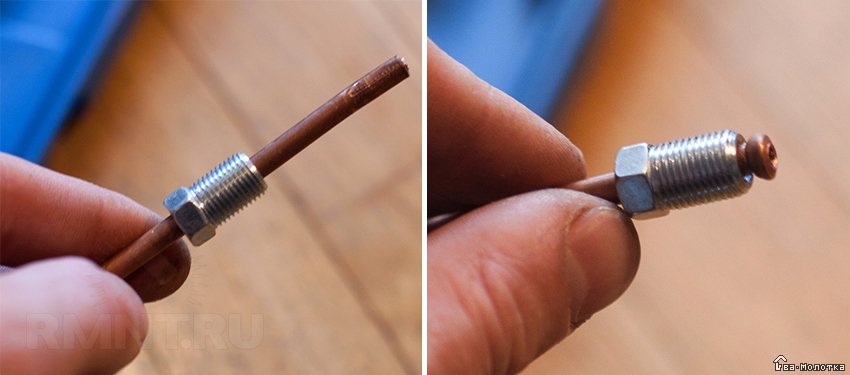

Далее нужно аккуратно спилить или отрезать запаянный конец, следя, чтобы медные опилки не попали внутрь трубки. Затем слить имеющееся внутри масло и с помощью шприца залить моторное, синтетическое или полусинтетическое. Загерметизировать трубку можно, подобрав винт подходящего диаметра, который нужно обмотать ФУМ-лентой и ввинтить в отверстие. Поверх соединения можно нанести герметик. Если нужно — окрашиваем поверхность эмалью.
2. Подготовка ресивера
С пустого баллона огнетушителя нужно снять запорно-пусковой клапан (ЗПК). Очистить ёмкость снаружи от ржавчины и грязи, а внутрь налить и подержать «антиржавчину» — столько, сколько указано на этикетке средства. Даём высохнуть, и накручиваем крышку с отверстием от ЗПК. В отверстие вкручиваем переходник (если нужно) и крепим крестовину.
На верхний патрубок крепим реле давления, с одной стороны ввинчиваем тройник и подсоединяем манометр, с другой монтируем предохранительный клапан или вентиль для стравливания воздуха вручную (вариант). Там, где это требуется, используем переходники. При необходимости — красим баллон.
3. Сборка схемы
На собранной раме (например, прочная доска на колёсиках или конструкция из прочных уголков, труб) крепим баллон, а на него или рядом — мотор-компрессор, проложив резиновую прокладку. К входящей воздушной трубке компрессора подсоединяем сначала бензиновый, а затем дизельный фильтр. Это нужно сделать, если компрессор предназначен для работы аэрографа, чтобы исключить малейшее загрязнение воздуха. А так как фильтр на дизель более «тонкий», его устанавливают после бензинового. Если медные трубки при демонтаже потеряли форму — нужно их развальцевать.

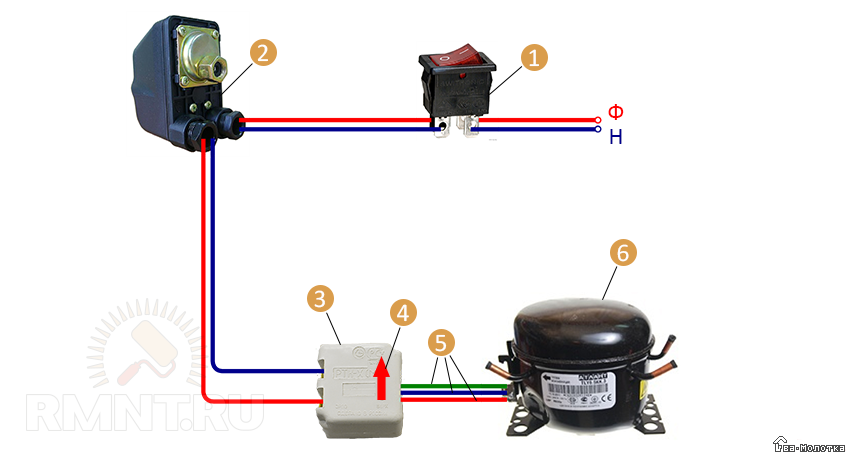

Подключение электропитания идет через тумблер, реле давления и пусковое реле. Все соединения защищаем изолентой или термоусадкой
Важно установить пусковое реле в правильное положение — по стрелке на его крышке, иначе устройство не будет правильно работать
1 — тумблер; 2 — реле давления; 3 — пусковое реле компрессора; 4 — стрелка положения реле; 5 — подключение реле к обмоткам компрессора; 6 — компрессор
Выходную воздушную трубку от компрессора подсоединяем через переходник ко входу в ресивер. После манометра монтируем редуктор с выносным влагомаслоуловителем, а за ним шланг с самозапирающейся пневморозеткой.

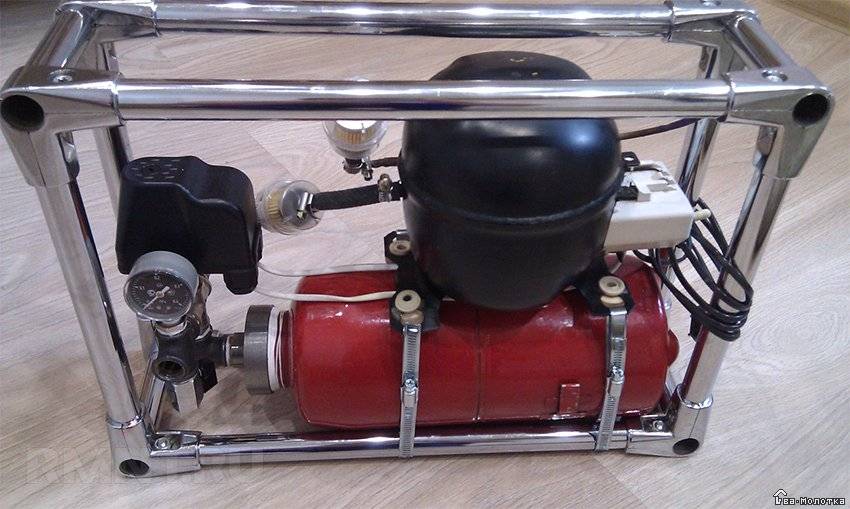

Конечный результат при должном старании хорошо работает и выглядит эстетично.

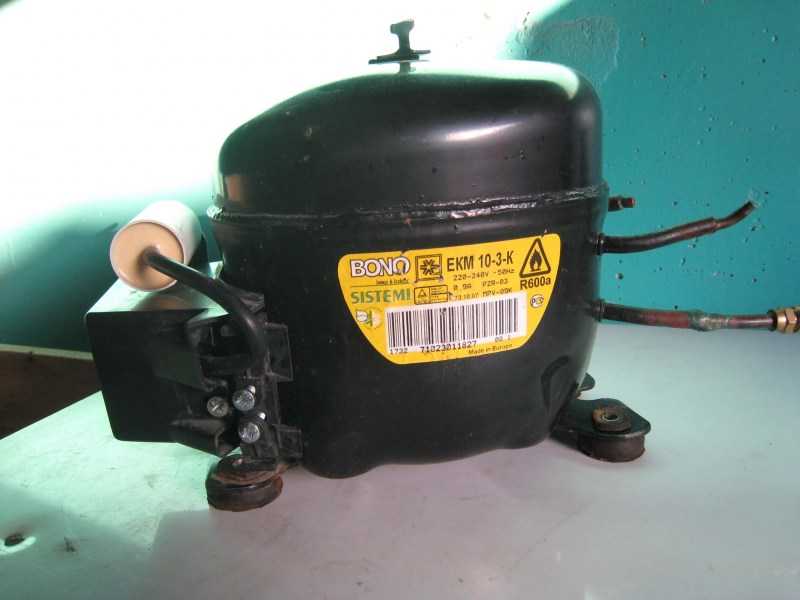

Компрессор из холодильника
Воздушный компрессор, сделанный из холодильника, точнее, из его агрегата, является самым бесшумным. Но следует знать, что такой аппарат не отличается высокой производительностью. С его помощью, можно лишь накачивать шины автомобиля или работать аэрографом. Для нормальной работы различного пневмоинструмента (шуруповерт, шлифмашина, краскопульт и т.д.) производительности данного агрегата не хватит, даже если подсоединить к нему ресивер большого объема. Хотя в интернете можно найти конструкции, состоящие из двух или трех компрессоров, соединенных последовательно, подсоединенных к большому ресиверу.
Итак, агрегат, снятый с холодильника, имеет пусковое реле с сетевым шнуром. Также из аппарата выходят 3 медные трубки. Две из них предназначены для входа-выхода воздуха, а третья (запаянная) – для заливки масла. Если включить устройство на короткое время, то можно определить, какая из двух трубок всасывает воздух, а из какой он выдувается.
На следующем рисунке показано, как собрать всю конструкцию, состоящую из агрегата, ресивера и регулятора давления с манометром.
Совет! Вместо фильтра на выходе, который иногда разрывается от высокого давления, лучше установить влагомаслоотделитель. Наличие его обязательно, если устройство будет использоваться для покраски.
На входной трубке устанавливается воздушный фильтр для исключения попадания пыли внутрь агрегата. Чтобы автоматизировать процесс накачки воздуха, можно установить автоматику в виде прессостата.
Назначение
Работа любого воздушного компрессора связана с получением струи воздуха. Она должна быть определённого давления, отличаться стабильностью, равномерностью. Должна присутствовать возможность изменения параметров воздушной струи. Любой компрессор имеет резервуар для воздуха (ёмкость в виде баллона). В нём должно присутствовать требуемое давление. Если оно начинает падать — необходимо включить двигатель и пополнить запас израсходованного воздуха.
Если давление стало избыточным — необходимо прекратить подачу воздушной массы. В противном случае резервуар просто разорвёт. Именно реле и регулятор давления управляют этим процессом. Качественная работа этого механизма обеспечивает сохранность двигателя, предохраняет его от частого включения и выключения, делает работу системы равномерной. Мембрана резервуара конструктивно соединена с выключателем реле. Перемещаясь, она включает или выключает реле.
Можно ли сделать самому?
Сделать воздушный компрессор на двигатель самостоятельно под силу не каждому, к тому же внесение модификаций, не предусмотренных автомобильным производителем, может непредсказуемо повлиять на работу транспортного средства. Однако можно собрать самодельный компрессор для гаража или автомастерской – с помощью такого устройства можно быстро наполнить шины воздухом, создать избыточное давление для пульверизатора и других пневматических инструментов, а также найти другое применение оборудования.
Компрессор с ресивером своими руками прослужит значительно больший срок, нежели покупное оборудование, при условии правильной сборки из качественных деталей. Это объясняется тем, что мастер, задавшийся целью сделать компрессор воздушный с ресивером, делает его для себя, и по этой причине заботится о качестве. Какие детали нужны и каким образом проводить сборку?
Сайт об электронике, технике и ОС UNIX
27.08.2016 by admin | 0 comments
После подключения дополнительного ресивера к компрессору, возникла проблема — а какое давление держать в дополнительном ресивере? Ресивер компрессора рассчитан на 10 Атм, точнее прессостат отключает компрессор при достижении этого давления. Дополнительный ресивер работал с компрессором который качал до 8 Атм. Держать в нём давление в 10 Атм было страшновато — ресивер старый, какое у него состояние внутри — неизвестно. А ежели качать его до 8 Атм, то получается он не будет работать, и пользы от него никакой. Поэтому, понадобиться сделать регулировку прессостата.
Изначально я хотел сделать следующее — оставить отключение на 10 Атм, а включение перенести на 6,5 Атм, ибо весь имеющийся у меня пневмоинструмент более 6 Атм для своей работы не требует. Для этого, открутил винтик и снял крышку с прессостата.
Под ней имеется болт или винт(на разных моделях по разному), рядом с которым нанесены стрелки и знаки + и — . Вращение в +, увеличит давление, которое компрессор будет накачивать в ресивер до выключения. Вращение в минус соответственно, наоборот.
И тут меня ожидал сюрприз — прессостат оказался с фиксированной «дельтой», т.е. у него выставляется либо порог включения, либо выключения, а второй порог будет задаваться автоматически на некоторую фиксированную величину вниз или вверх. У моего это примерно 2 Атм. Так как для меня важнее было полнее использовать имеющийся в ресиверах воздух, то я перенастроил давление включения на 6,5 Атм.
Соответственно, давление при котором компрессор перестаёт качать стало примерно 8,5 Атм. Теперь оба ресивера будут работать совместно. Кроме того, компрессору должно стать полегче — всё-таки качает до меньшего давления, и кроме того, будет дольше отдыхать между включениями.
Кроме того, закрепил на стене влагоотделитель с редуктором. Позже куплю хомутов и закреплю их под потолком, чтобы пустить по ним шланг подводящий воздух. Также думаю ввернуть какой-нибудь анкерный крюк, чтобы за него фиксировать рабочий шланг — ежели я его вдруг зацеплю и дёрну, то не сорву со стены влагоотделитель.
Одним из основных показателей воздушных компрессоров является рабочее давление. Другими словами, это уровень сжатия воздуха, созданный в ресивере, который необходимо поддерживать в пределах определенного диапазона. Вручную, ссылаясь на показатели манометра, это делать неудобно, поэтому поддержанием необходимого уровня сжатия в ресивере занимается блок автоматики компрессора.
Подготовка к изготовлению воздушного компрессора своими руками
Работы по изготовлению самодельного компрессора своими руками начинаются с основного узла – нагнетателя. Поэтому, первым делом, следует определиться, что послужит его базой. Нагнетатель можно демонтировать не только с различной бытовой техники, отслужившей свой век, но и с двигателей некоторых автомобилей.
Вот такой компрессор от холодильника можно пустить в дело, если оборудовать его ресиверомФОТО: drive2.ru
Многие мастера, профессионально занимающиеся аэрографией или иными работами, требующими наличия сжатого воздуха, в небольших помещениях, отдают предпочтение именно воздушным электрическим компрессорам 220 В, изготовленным своими руками. Это обусловлено их более тихой (в сравнении с заводскими вариантами) работой.
Самодельные компрессоры работают значительно тише, нежели поршневые заводскиеФОТО: drive2.ru
Ресивер для компрессора своими руками: из чего его сделать
Наиболее простым вариантом здесь будет использование бескамерного колеса от автомобиля, однако стоит помнить, что для поездок диск после модернизации будет уже непригоден. Но такой самодельный ресивер для компрессора максимально прост в изготовлении, а потому более приемлем для небольших объёмов работ, таких, как аэрография.
Ресивер для компрессора можно приобрести, но дешевле изготовить самостоятельноФОТО: krsk.au.ru
Если требуется больший объём воздуха, лучше всего в качестве ресивера при изготовлении компрессора своими руками использовать огнетушитель или старый газовый баллон.
Нагнетатель, манометр и иные детали
Если планируется использование мощного нагнетателя, демонтированного со старой техники, необходимо приобрести манометр и аварийный клапан, который не позволит давлению в ресивере подняться выше допустимого. Что же касается простейшего компрессора из старого колеса, то здесь вполне подойдёт и автомобильное устройство, работающее от прикуривателя и используемое для подкачки шин. Однако и такой нагнетатель может создать избыточное давление, которое приведёт к разрыву покрышки. Подобная ситуация очень опасна и чревата травмами, порой не совместимыми с жизнью. Поэтому об аварийном клапане забывать нельзя ни в коем случае.
Старое колесо от машины неплохо справится с ролью ресивераФОТО: drive2.ru
Рассмотрим пример простейшего компрессора на основе автомобильного электронасоса и бескамерного колеса в качестве ресивера.
Как сделать простейший компрессор своими руками
Для работы потребуется приобрести аварийный клапан и штуцер подкачки (ниппель, золотник, «сосок»). В колёсном диске для него нужно просверлить дополнительное отверстие, как и для аварийного клапана. Далее штуцер подкачки и клапан устанавливаются на своё место, колесо собирается. Остаётся подключить к одному из штуцеров подкачки автомобильный электрический насос, а ко второму шланг отвода на краскопульт или аэрограф. Теперь, после заполнения колеса воздухом, мини-компрессор, изготовленный своими руками, можно использовать по назначению.
Подобные штуцера можно приобрести в любом автомагазине за копейкиФОТО: eckonom.ru
Сравнение покупного и любительского компрессора
Нужно ли браться за сложную работу по сборке компрессора? Сравним характеристики профессионального и самодельного варианта:
Заводская модель оборудована системой точного контроля давления, манометром, фильтрами. Конструируя агрегат самостоятельно, можно собрать полный пакет необходимых комплектующих и установить их на свои места без ущерба для качества.
Используя детали и узлы б/у, а также свой труд, можно сэкономить немалую сумму денег, подарив, кроме того, вторую жизнь нескольким работоспособным вещам, за что природа скажет вам спасибо.
Если мощности самодельного компрессора вам будет в дальнейшем не хватать, всегда можно усовершенствовать конструкцию, заменив, к примеру, ресивер из огнетушителя на баллон от пропан-бутана или вообще на газгольдер б/у.
Еще одна история
Начнем с оформления технического требования к плоду собственноручной инженерии. Допустим, что все началось с покупки нового аэрографа двойного действия. Поэтому крайне необходимым стал вопрос изготовления компрессорной установки с ресивером.
Аэрограф двойного действия обладает способностью управлять потоком воздуха, а также запирать его и открывать воздуховод. В Европе такое устройство используется с отдельным баллоном для сжатого воздуха. Итак, компрессор с резервуаром служит емкостью для сбора воздуха, а аэрограф использует этот воздух.
Конечно, основным компонентом выступает компрессор. Здесь на помощь придет старый холодильник, с которого можно снять отличный компрессор. Для этого можно пройтись по сайтам, которые занимаются продажей холодильного оборудования.
Далее, рассмотрим такой вариант, как ресивер для компрессора своими руками. Тут, конечно, нужен резервуар, который изготавливался для содержания газов или может выдерживать высокое давление. Оптимально, если такая емкость соответствует требованиям ГОСТ. Поэтому сразу исключаем емкости, по типу пластиковой канистры или бутылки. Рассмотрим варианты резервуаров:
- Углекислотный огнетушитель. Выдерживает давление – 10 атмосфер. Емкость – 3 л/5 л/10 л. Минусы – на входе метрическая резьба.
- Гидроаккумулятор. Хороший объем емкости, с небольшим рабочим давлением. На входе удобная резьба. Минусы – нуждается в доводке, так как, изнутри разделяется на мембрану, которая содержит в себе углекислый газ. Мембрану нужно удалять.
- Кислородный баллон. Выдерживает высокое давление. Минусы – доступны только крайне тяжелые модели.
- Пропановый баллон. В целом аналогичен огнетушителю, но, производитель не рекомендует их использование для сжатого воздуха.
Связующие звенья
После того, как мы определились с компрессором, и выбрали подходящее изделие для ресивера, следующим этапом будет их объединение. Кроме того, нужно решить проблему по поступлению воздуха к аэрографу.
Начать можно с узла, что крепится напрямую к ресиверу, и будет обеспечивать распределение воздуха. Нужно напомнить, что ключевым фактором является его совместимость с разъемом ресивера
Далее обращаем внимание на реле давления, которое будет обеспечивать отключение и включение компрессора
Оптимальным вариантом для реле будет РДМ-5, которое используется для водопроводных систем. Эта модель широкодоступна в продаже, и хороша тем, что ее соединительный элемент рассчитан на внешнюю дюймовую резьбу.
простой компрессор
Затем определяемся с индикацией давления в ресивере. Для этого нам понадобиться манометр на 10 атмосфер, у него тоже подходящий соединительный размер. И еще нам нужен будет статический прибор.
Дальше занимаемся блоком подготовки воздуха. В шланг, который ведет к аэрографу, нужно подать давление. Соответственно возникает необходимость в редукторе, с пределом регулирования давления до 10 атмосфер, и желательно, чтобы к нему прилагался манометр и фильтр маслоотделитель.
С помощью манометра мы будет контролировать давление, а фильтр будет обеспечивать непопадание частиц компрессорного масла из ресивера. Но, не стоит путать с фильтром лубрикатором, который выполняет диаметрально противоположную функцию.
Продолжим сбор материалов, и самое время подготовить фитинги, повороты, тройники. В качестве базового размера берем дюйм. Чтобы определиться с количеством, нужна схема узла распределения и подготовки воздуха.
Также нам понадобятся внешние и внутренние переходники. При желании можно сделать план-схему того, как сделать компрессор. Следующий этап, это размещение готовой конструкции. В качестве варианта могут подойти плиты ДСП.
Конечно, чтобы не ругаться матом во время перемещения станции по мастерской, желательно сразу решить вопрос с ножками-роликами. Любой мебельный магазин вам с радостью их продаст. Для экономии места, можно сделать двухэтажную конструкцию. Правда, могут понадобиться длинные болты. Итак, резюмируем планировочный этап, списком комплектующих:
Самодельная установка для аэрографии – нюансы работы и уход
Проблематично выполнить аэрографию на автомобильном кузове, если отсутствует опыт работы с прибором
Важно тщательно разобраться, как пользоваться аэрографом. Желательно потренироваться на листе металла, отработать технику на горизонтальных линиях, а затем приступить к изогнутым полосам и окружностям. Следует запомнить следующие правила работы:
Следует запомнить следующие правила работы:
- насыщенность рисунка и толщина штрихов определяется расстоянием от сопла до поверхности. С увеличением расстояния возрастает ширина линии;
- перпендикулярное расположение оси рабочего инструмента к поверхности предохранит разбрызгивание краски и обеспечит четкость рисунка;
- плотность штрихов и их насыщенность определяется продолжительностью нахождения устройства над зоной окрашивания.
