Типы коллектора
Устройства для распределения теплоносителя в системе теплого пола выпускают различных видов. Отличаются коллекторы по способу регулировки, материалу изготовления и техническим параметрам. Согласно таким показателям выделяют несколько основных типов распределителей.
С ручной регулировкой
Такой прибор имеет невысокую стоимость, поэтому его устанавливают в основном те, кто хочет сэкономить на оборудовании. С помощью такого коллектора регулировка температуры жидкости в системе обогрева пола происходит в смесительном узле. При этом для каждой отдельной ветки подача теплоносителя проводится один раз ручной настройкой. Дальнейший рабочий процесс после установки параметров система осуществляет самостоятельно.
Схема коллектора теплого пола
Коллекторы с ручным управлением в основном используют для теплого пола, который является дополнительным оборудованием к основному отоплению. Хорошие характеристики имеют такие распределители, изготовленные из латуни.
Без регулировки
Устройство такого типа считается самым бюджетным вариантом. Прибор не имеет никаких регулировочных приспособлений. Распределение теплоносителя в коллекторе такого типа осуществляется системой в гидравлическом режиме.
Для эффективной работы теплого пола данное устройство совершенно не подходит. Установка коллектора без регулировки может стать причиной сбоя всей системы.
С регулировкой автоматического типа
Такой вид распределителя широко используется для многих систем теплого полового покрытия. Управление теплоносителем происходит встроенных автоматических и контрольных элементов, а также различных датчиков.
При установке такого прибора требуется качественная его настройка. Стоимость коллектора с автоматическим управлением значительно выше распределителей простого типа. Но такие затраты оправданы так как с помощью такого прибора можно без проблем постоянно поддерживать комфортный температурный режим в помещении.
Распределитель с расходомерами
В конструкцию коллектора входят указатели расхода, которые позволяют осуществлять контроль объема теплоносителя используемого для поддержки установленного температурного режима. При этом распределитель выполняет также основные свои функции.
За счет дополнительно установленных отсечных клапанов контроль расхода жидкости можно осуществлять для каждой отдельной ветки. Несмотря на высокие технические характеристики распределителей данного типа стоимость их сравнительно невысокая.
Назначение и виды
Теплый водяной пол отличается большим количеством контуров труб и невысокой температурой циркулирующего в них теплоносителя. В основном требуется нагрев теплоносителя до 35-40°C. Единственные котлы, которые способны работать в таком режиме, — конденсационные газовые. Но они устанавливаются редко. Все остальные виды котлов на выходе выдают боле горячую воду. Однако ее с такой температурой в контура запускать нельзя — слишком горячий пол это некомфортно. Чтобы снизить температуру и нужны узлы подмеса. В них, в определенных пропорциях, смешивается горячая вода с подачи и остывшая из обратного трубопровода. После чего, через коллектор для теплого пола, она подается на контура.
Коллектор для теплого пола со смесительным узлом и циркуляционным насосом
Чтобы во все контура поступала вода одинаковой температуры она подается на гребенку теплого пола — устройство с одним входом и некоторым количеством выходов. Подобная гребенка собирает остывшую воду с контуров, откуда она поступает на вход котла (и частично идет в узел подмеса). Это устройство — гребенки подачи и обратки — называют еще коллектором для теплого пола. Он может идти с узлом подмеса, а может — только гребенки без какой-либо дополнительной «нагрузки».
Материалы
Коллектор для теплого пола делают из трех материалов:
- Нержавеющей стали. Самые долговечные и дорогие.
- Латуни. Средняя ценовая категория. При использовании качественного сплава служат очень долго.
Полипропилена. Самые дешевые. Для работы с невысокими температурами (как в данном случае) полипропилен — неплохое бюджетное решение.
При установке к подающей гребенке коллектора подключаются входы контуров теплого пола, к гребенке обратного трубопровода — выходы петель. Подключаются они попарно — чтобы проще было регулировать.
Комплектация
При устройстве водяного теплого пола рекомендуют делать все контура одной длины. Необходимо это для того, чтобы теплоотдача каждой петли была одинаковой. Жаль только что этот идеальный вариант встречается нечасто. Намного чаще отличия по длине есть, причем существенные.
Для выравнивания теплоотдачи всех контуров на подающей гребенке ставят расходомеры, на обратной гребенке — регулировочные вентили. Расходомеры — это устройства с прозрачной пластиковой крышкой с нанесенной градуировкой. В пластиковом корпусе находится поплавок, который отмечает с какой скоростью движется теплоноситель в данной петле.
Понятно, что чем меньше проходит теплоносителя, тем прохладнее будет в комнате. Для корректировки температурного режима изменяют расход на каждом контуре. При такой комплектации коллектора для теплого пола делают это вручную при помощи регулировочных вентилей, установленных на обратной гребенке.
Расход изменяют поворотом ручки соответствующего регулятора (на фото выше они белого цвета). Чтобы проще было ориентироваться, при монтаже коллекторного узла, все контура желательно подписать.
Расходомеры (справа) и сервоприводы/сервомоторы (слева)
Такой вариант неплох, но регулировать расход, а значит, и температуру приходится вручную. Это далеко не всегда удобно. Для автоматизации регулировки на входах ставятся сервоприводы. Они работают в паре с комнатными термостатами. В зависимости от ситуации, на сервопривод подается команда закрыть или открыть поток. Таким способом поддержание заданной температуры автоматизируется.
Самостоятельная сборка смесительного узла
Стоимость смесительного устройства существенная, по этой причине многие потребители предпочитают собрать нужный узел самостоятельно.
Необходимые инструменты
Для сборки следует приготовить:
- клапан двух- или трехходового типа,
- гайки специальные,
- ручной отводчик воздуха,
- клапан на обраку,
- зажимы,
- шаровый кран,
- насосную установку,
- тройники,
- устройство, определяющее температурный режим,
- набор ключей, пакля.

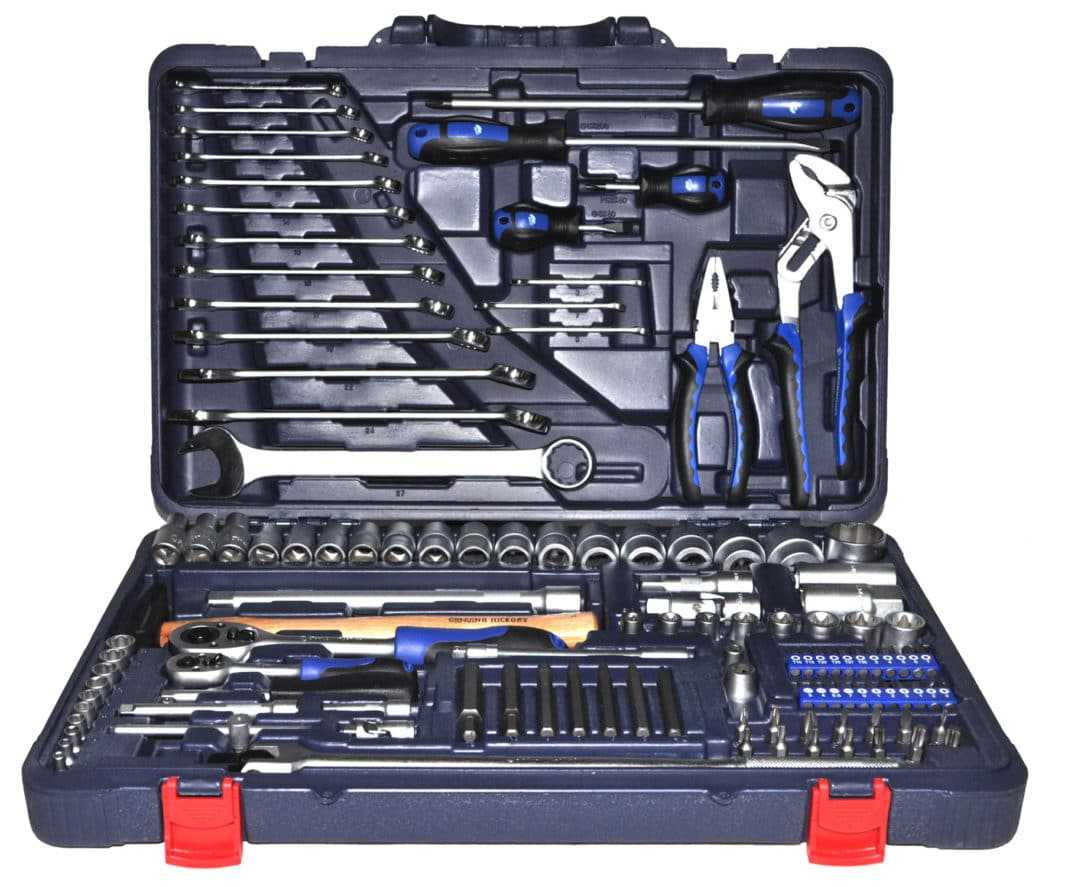

Для монтажа смесительного узла понадобится набор ключей
Схема подключения
Разберем вариант подключения узла Vaitec. Сначала собирается коллектор, тройники которого могу спаиваться или скручиваться. Первый вариант обходится дороже, потому что каждое отверстие оснащается дорогостоящим МРН.
Изготавливается гидрострелка. Для этого можно использовать простой регулировочный кран, устанавливаемый на радиаторах. Потребуются также пара ройников и столько же ниппелей, имеющих резьбы внутреннего и наружного типа.
Собирается насос. Естественно, что его придется приобрести в магазине. Монтируют его ниже гидрострелки на разъемные соединения, имеющиеся в комплекте поставки. Возможна его установка вместо упомянутой стрелки – насос отлично справится с ее функциями.
Гидрострелку соединяют с гребенкой. Для насоса понадобится купить отдельный парубок соответствующей длины.
Теперь можно устанавливать краны, клапаны, устройство для сброса воздуха.
Тонкости монтажа
Потребуется установка отсекающих кранов. Их монтируют на узел и обогревательные конуры. Чтобы не запутаться в действиях, рекомендуется следовать несложному алгоритму – подключать подачу и обратку очередного сегмента последовательно.
Следует учесть вероятность образования конденсата и предусмотреть защиту электрических узлов от попадания на них влаги.
Нужен ли узел подмеса для теплого пола, каждый решает сам. Но выбирать его необходимо индивидуально, чтобы система обеспечивала требуемый для комфортной жизни микроклимат.
Зачем нужен коллектор
По сути, коллектор — это труба с отверстиями для входа и выхода теплоносителя, он ещё называется распределительно-смесительный узел. Функция устройства — поддержание требуемого температурного уровня в системе и управление водяным потоком.
Прибор предназначен для смешивания воды поступающей от котла, где она нагревается, с охлаждённой жидкостью, идущей из обратки, до нужного уровня для тёплых полов. Ведь в котле теплоноситель прогревается обычно до +90 градусов, а для пола с обогревом это высокая температура.
Для него требуется +40 — 45 градусов, поэтому без коллектора не обойтись. Если вода будет поступать на прямую от источника тепла в контуры, это приведёт к перегреву системы и выходу её из строя.
Кроме того, контуры имеют различную длину, и потребность в тепловой энергии у них различна. Поэтому, между котлом и трубопроводом нужен специальный узел, который будет распределять потоки горячей воды по петлям.
Суть коллектора
Главная особенность водяного теплого пола состоит в теплоносителе, вода постепенно двигаясь к отопительному контуру, отдает часть своей энергии.
Именно поэтому нагрев пола происходит с отдачей тепла воздуху, который перемешается внутри помещения, а он, как известно, направляется снизу вверх. За подачу теплой воды в контур и интенсивность отвечает ряд устройств:
- основным считается клапан;
- должен присутствовать насос;
- коллектор.
Весь контроль распространения воды производится с помощью расходомера. Именно этот прибор выполняет основную роль в работе всей системы.
Все коллектора рассчитываются именно для горячей воды, а также они необходимы, чтобы собирать отработанный материал. В самом узле происходит процесс смешивания горячей воды, которая поступает от источника и обраткой.
Благодаря ротаметрам есть шанс обеспечить весь объем воды для поступления ее к полам. Проще говоря, оборудование самостоятельно проконтролирует тепло в водяном поле.
Обогрев пола не может обходиться без ротаметра. Конструкция включает корпус, выполненный из пластмассы, но есть модели из латуни. Внутри любого прибора размещается поплавок. Имеется колба со шкалой.
Поплавок может перемещаться вниз и вверх и при этом показывает на определенное деление шкалы. Судя по ней, можно будет судить об объеме теплоносителя, который циркулируется в трубопроводе.
Если говорить о теории, то система работает без прибора, но в таком случае регулировку приходиться проводить вручную, надеясь на свои ощущения.
Расходомер для коллектора теплого пола играет важную роль, если от него отказаться, то будут следующие проблемы:
- дело в том, что при отсутствии расходомера некоторые контуры пола могут снабжаться теплоносителями, при этом особенности помещения не будут учитываться;
- расход энергоносителя, который используется для работы приборов нагревания, например, используется либо газ, либо электричество, будет чрезмерно увеличенным.
Допустим, планируется одновременно отопить ванную и другую комнату, например, спальню. Котел, работающий на газу, будет греть воду для ванной и спальни абсолютно идентично, то есть будет присутствовать один температурный режим.
Но надо учитывать, что ванная комната маленькая по квадратуре, чтобы ее обогреть надо меньше воды с котла, а вот для снабжения спальни воды требуется больше. Сравнять тепло каждой комнаты можно, но только в таком случае потребуется использовать расходомер.
Если будет использовать данное устройство, то в ванной и спальне установиться температура для комфортного пребывания там.
Внимательно оценив принцип действия этого устройства можно сделать такие выводы:
- прибор может функционировать абсолютно автономно, при этом не потребуется использовать никаких дополнительных источников питания;
- главный принцип работы расходомера дает возможность в достатке расходовать теплоноситель для контура и еще значительно снизить энергетические затраты всех нагревательных приборов;
- конструкция всего прибора способна обеспечить контроль над количеством поступаемой воды в трубы;
- коллектор, который устанавливается вместе с расходомером, значительно делает легче контроль над работой всей системы, в общем. Также монтаж системы не сложный и особого обслуживания не требует.
Почему самодельный коллектор?
В магазинах отопительной техники можно встретить большое разнообразие готовых распределительных коллекторов. В некоторых случаях трудно подобрать прибор с учетом каждого индивидуального типа отопления. Иногда приходится применять не один распределительный прибор, а два, что дает значительное удорожание системе.
Стоимость самодельной гребенки гораздо ниже, чем даже один промышленный коллектор, не говоря уже о двух. Создавая отопительный распределитель своими руками, можно учесть все особенности индивидуального отопления в конкретном доме.
Можно ли обойтись совсем без устройства коллектора при отоплении? Можно, но работа системы не будет полностью эффективной. Очень трудно будет в таких условиях отрегулировать отопление, в конце концов, хозяин придет к мысли о необходимости поставить коллектор.
Виды и принцип работы
Коллекторные устройства различаются по материалу из которого они изготовлены — латунь, пластик или нержавеющая сталь. А также по виду клапана:
- С двухходовым — особенность конструкции состоит в непрерывном подогреве теплоносителя. Подача нагретой воды осуществляется постоянно, а запорная арматура регулирует её объём. В итоге, поверхность прогревается равномерно, при этом не возможен перегрев системы. Но такая модель не подходит для комнат, площадь которых больше 200 м2.
- С трёхходовым — универсальное оборудование, рекомендовано для помещений большого размера. По технологии допускается установка с сервоприводом (предлагаем узнать более подробно все о сервоприводах) и различной автоматикой. Клапан способен создавать оптимальное рабочее давление, производить регулировку температурного уровня и количества подаваемого теплоносителя.
Виды
Кроме того, коллекторы бывают 4 видов:
- Простой — трубка с запорной арматурой, имеющая внутреннею и наружную резьбу. Модель дешёвая, но отсутствует функция для настройки системы. Для установки такого коллектора на тёплых полах, требуются дополнительные элементы.
- Оснащённый выходами с вентиля для регулировки, и клапанами для подсоединения контуров — китайское устройство. Не редко конструкция протекает, но ремонт не сложен, достаточно поменять прокладку. Расстояние между подающей и обратной трубой не совпадает с евростандартами, поэтому требуются различные приспособления.
- С регулирующими кранами и евроконусами — дорогая модель. В ней нет шаровых кранов, но есть фитинги и настроечные вентиля, на них можно установить сервопривод, который будет осуществлять регулировку температуры в магистрали.
- С расходомерами — они расположены на подающей трубе коллектора, а на обратной размещены гнёзда для сервоприводов. Такой прибор предназначен для тёплых полов имеющих различную длину контуров, наличие расходомеров позволяет регулировать объём теплоносителя в каждом контуре.
Любая модель оборудована отводами для спуска воды и воздуха.
Принцип работы
Общий принцип функционирования узла, вне зависимости от вида клапана (двух или трёхходовой), заключается в распределении потока воды по петлям греющего пола, которая циркулирует под воздействием насоса. Количество теплоносителя поступающее в каждую ветку регулируется механически или автоматически — сервоприводом.
Процесс работы выглядит так:
- Теплоноситель нагретый до 60 — 80 градусов подаётся от источника в гребёнку через термостатический клапан;
- От распределителя поступает поток охлаждённой воды из обратки;
- Запорная арматура имеет головку, которая регулирует температуру жидкости;
- Смешанные два потока подаются в смесительный насос, затем происходит распределение воды по трубопроводам.
Монтаж коллектора
Коллекторный узел обычно монтируют в шкафу, который крепится на стену либо вмуровывается в нее. К коллекторному узлу необходимо предусмотреть быстрый свободный доступ. Если теплые полы устраиваются во всем доме, то коллектор лучше устанавливать в его центральной части. Оптимальная высота для монтажа коллекторного узла на расстоянии метра от поверхности чистового пола.
Монтаж начинается с установки на коллекторы запорной арматуры (кранов, вентилей), переходников, воздухоотводчика, термостатической головки, расходомера (комплектация узла по проекту) и кронштейнов для установки на стену посредством дюбель-шурупов или в шкаф (в коллекторном шкафу предусмотрены направляющие и болтовые крепления для коллекторов). На обратном коллекторе обязательна установка шарового крана для слива системы. Переходники следует выбирать из того же материала, что и коллектор. Соединение коллектора с идущей от котла трубой должно быть разъемным. Возможно также приобретение коллекторного узла в сборке.
Для соединения коллектора с металлопластиковыми трубами контуров конец каждой трубы развальцовывают и зачищают от заусенцев ее внутренний диаметр, после чего на трубу надеваются гайка и обжимная шайба. Труба аккуратно, чтобы не повредить уплотнительные кольца устанавливается на выпуск (впуск) коллектора, гайка сначала закручивается вручную, потом дотягивается ключом. Выходы труб при монтаже смотрят вниз, воздухоотводчик направлен вверх. Регулирующие движение теплоносителя термостатические головки монтируются на обратном коллекторе.
Подключение контуров к коллектору и пуско-наладку системы водяного теплого пола выполняют до того, как будет залита стяжка. Только так можно убедиться в том, что монтаж выполнен качественно, и все стыки полностью герметичны. Компания «Коттедж-Эксперт» предоставляет длительную гарантию на системы «Водяной теплый пол», смонтированные силами ее специалистов.
Посмотреть другие услуги: монтаж систем отопления дома, устройство водяного пола из металлопластиковых труб
Принцип работы насосно-смесительного узла простыми словами
Как правило, для отопления загородного дома выбирают: водяные теплые полы – для первого этажа, радиаторы – для второго. Температурные режимы этих двух видов источников тепла – разные. Теплый пол работает при температуре – до 45 градусов, радиаторы – до 70 Сº.
Так как котел нам может «выдать» только одну температуру, необходимо использовать насосные группы. Есть два варианта развития событий:
- Использовать насосно-смесительный узел, который устанавливается на коллектор.
- Использовать полноценные насосно-смесительные группы.
Первый вариант – заведомо проигрышный
Отсутствие возможности регулирования температуры в автоматическом режиме.
Так как насосно-смесительный узел, который устанавливается на коллектор, управляется с помощью термоголовки – при желании изменить температуру, будет необходимо производить настройку в ручном режиме.
Попеременность нагрева
В котле стоит насос, который «толкает» теплоноситель. В насосных группах тоже стоит насос, который «движет» теплоноситель по трубам теплого пола. В момент того, как теплый пол «выходит» на нагрев и термоголовка полностью открыта — весь теплоноситель, который выходит с котла, «уходит» в теплый пол. Радиатор в это время остывает, дожидаясь своего череда.
Это будет происходить до того момента, пока теплый пол не прогреется и смесительный узел на теплый пол не закроется, чтобы в котле осталось избыточное давление, которое будет распределяться на радиаторы.
Рассуждаем дальше. Чтобы этого избежать, нужно ставить два насоса. Один – для радиаторов. Другой – для теплого пола. Но, даже в этом случае будет не совсем правильная ситуация, т.к. в котле установлен всего один насос, который и толкает теплоноситель. Чтобы уровнять эти потоки, необходимо ставить гидрострелку.
В данной насосно-смесительной группе Meibes уже есть:
- Насос для радиаторов – прямой контур;
- Насос для теплого пола – смесительный контур;
- Электронный смеситель;
- Насосная балка, которая по совместительству является гидрострелкой.
Преимущества насосно-смесительной группы
- Уравновешены все потоки – необходимое количество теплоносителя поступает в радиаторы и теплый пол. Котел работает в стандартном режиме.
- При установленной погодозависимой автоматике, температура подач теплоносителя в теплый пол – происходит в автоматическом режиме. Достаточно «запросить» желаемую температуру на датчике внутри помещения, как в автономном режиме действие будет выполнено. Причем, постоянно поддерживая заданные показатели.
Особенно актуально в межсезонье, когда в дневные часы на улице «плюсовая» температура, а ночью – «хороший минус».
Отсутствуют перепады температур, даже при изменении погоды на улице.
Как происходит работа насосно-смесительного узла
- Исходя из погодных условий на улице, автоматика для отопления просчитывает, какую температуру необходимо подать в радиаторы и теплый пол.
К примеру, в радиаторы необходимо подать 50 Сº, а в трубы теплого пола – 30 Сº.
- В этом случае, котел «выходит» на максимальный температурный режим – 50 Сº. Затем, теплоноситель поступает в прямой контур и выходит на радиаторы.
- Смесительный контур делает «подмес». Берется температура «обратки», смешивается с «подачей». Достигается температура, необходимая для прогрева теплого пола.
Смесительный узел для теплого пола своими руками: назначение и устройство
Если кто-то вам скажет, что смесительный узел теплого пола – это всего лишь распределительный коллектор, который разделяет потоки теплоносителя на группы (так сказать, поставляет его в различные участки теплого пола), смело можете обвинять его в некомпетентности в данном вопросе.
На самом деле то, о чем они говорят (распределительной гребенке или коллекторе), является всего-навсего только частью смесительного узла, включающего еще массу различного оборудования, которое служит не только для управления работой теплого пола, но и для оптимизации этой самой работы.
В общем, система эта сложная, и с ее устройством следует разобраться подробнее – чем мы с вами и займемся дальше. И начнем с того самого коллектора, который большинство начинающих сантехников путают со смесительным узлом теплого пола.
Коллектор или распределительная гребенка – без нее само существование насосно-смесительного узла для теплого пола можно ставить под сомнение. Именно этот элемент узла в полной мере отвечает за равномерное распределение теплоносителя по всем отдельно взятым частям системы.
В смесительном узле устанавливается два таких коллектора – один подающий, а второй собирающий, так что название «распределительная гребенка» в некотором роде не совсем правильное.
Распределительная – это та, которая устанавливается на подаче теплоносителя к теплому полу, а собирающая – та, которая монтируется на обратном трубопроводе.
Внешне и конструктивно они схожи друг с другом и представляют собой трубку большого диаметра, сбоку которой имеются резьбовые ответвления.
Чтобы было более понятно, скажу так – скрученные воедино пять, шесть и более тройников одного типа и одного диаметра. Вот вам и первая наметка по поводу решения вопроса, как сделать смесительный узел для контура теплого пола?
Гидрострелка, которая, по сути, и является самым что ни на есть настоящим смесителем для теплого пола – именно она смешивает свежий теплоноситель с уже «отработанным», восстанавливает его температуру до исходного значения и снова отправляет в распределительный коллектор, который, в свою очередь, подает его в каждую отдельно взятую ветку водяного теплого пола.
Устанавливается гидрострелка в самом начале смесительного узла – она представляет собой патрубок, соединяющий подачу и обратку системы отопления.
Точно такая же стрелка монтируется после котлов, перед распределительными гребенками в топочной – естественно, разница между ними заключается в размерах и способности прогонять через себя тот или иной объем теплоносителя.Трехходовой кран. Его назначение сводится к отладке процесса смешения теплоносителя в гидрострелке – он устанавливается внизу патрубка, соединяющего подачу и обратку. Одновременно он выполняет функцию тройника.
Именно по этой причине, если говорить о заводской гидрострелке для теплого пола, то она изготавливается уже в комплекте с трехходовым краном. Изменяя положение этого крана, добиваются эффективной работы теплого пола, а в частности эффективного повторного использования «отработанного» теплоносителя.
Насос. Без него также не обойтись – именно он заставляет теплоноситель быстро перемещаться по всем трубопроводам и эффективно прогревать их.
Монтируется он на обратный трубопровод, между гидрострелкой и собирающим коллектором. По аналогии с ним на подаче, между гидрострелкой и распределительной гребенкой, устанавливается термореле – оно необходимо только в случае изготовления автоматического смесительного узла. Если говорить о ручном варианте управления, то от него можно отказаться полностью.
Запорная арматура– монтаж смесительного узла теплого пола предусматривает использование двух видов запорной арматуры – это обычные шаровые краны, которые монтируются до смесительного узла (в их задачи входит отсекать узел целиком от системы отопления) и регулирующие краны, посредством которых производится отладка работоспособности системы.
Автоматы для сброса воздуха – как правило, монтируются в конце коллекторов. В ручном варианте они могут быть заменены обычными шаровыми кранами или кранами Маевского.
Вот так выглядит со стороны схема смесительного узла теплого пола – по крайней мере, ее профессиональный вариант.
Если говорить об изготовлении такого узла своими руками, то, естественно, она может быть упрощена по максимуму. О том, как устроен и работает самодельный смесительный узел для теплого пола, мы и поговорим дальше.
Подключение нескольких котлов или источников тепла
Ставить несколько котлов в одну систему отопления заставляет холодный климат и нестабильная работа электросетей. Хорошо, конечно, иметь автоматизированный котел, но до тех пор, пока не отключат электричество и автоматика перестанет работать. Если при этом на улице -20°C или ниже, даже несколько часов простоя могут обернуться размерзанием системы. Поэтому часто в параллель с электроавтоматизированным котлом ставят энергонезависимый твердотопливный.
Схем подключения двух котлов в одну систему отопления много, но проще всего реализуется эта идея с использованием теплоаккумулятора. В таком случае возможна как работа одного котла, так и обоих сразу, что может стать выходом при аномальных холодах. Чем еще хороша эта схема, так это тем, что подключать можно и теплый пол, и отопление. А также с легкостью можно добавить один из альтернативных источников тепла. Наиболее популярны последнее время солнечные радиаторы. Их подключают к свободным входам теплоаккумулятора.
Самостоятельное проведение монтажа коллектора
Для выполнения работ по проведению монтажа, вам понадобится следующее:
- коллектор со всеми необходимыми элементами;
- коллекторный шкаф, если монтаж проводится не в котельной, а в помещении;
- гаечные ключи;
- отвертки;
- подмотка с пастой.
Если вы приобрели коллектор, то провести сборку и монтаж своими руками сможет любой домашний мастер. На трубках для подачи горячей воды и обратки уже установлены клапаны и датчики расхода, вам необходимо только соединить их вместе, так как обычно коллектор продается разделенный на несколько ответвлений.
После этого, трубки крепят на кронштейны, и теперь коллектор составляет единый узел. На следующем этапе сборки, устанавливают приборы контроля, заглушки и другие имеющиеся элементы.
Чтобы правильно собрать коллектор, следуйте инструкции, которая разработана производителем и обязательно входит в комплект указанного оборудования.
После сборки, необходимо прикрепить коллектор к стене, и только после этого, можно устанавливать клапан и насос. Если их установить раньше, то при монтаже готового узла на стену, будут трудности.
Монтаж насоса и клапана проводится в соответствии с той схемой, которую вы выбрали, после чего они через магистрали подключаются к котлу, а греющие трубы подключаются к отводам. Если коллектор установлен не в котельной, а в жилом помещении, то лучше его монтаж проводить в коллекторный шкаф.
Сначала проводится сборка без подмотки, проверяется, чтобы детали нормально стыковались между собой, потом все разбирают и проводят монтаж с подмоткой, а в накидные гайки обязательно вставляют резиновые прокладки.
Во время сборки коллектора обращайте вникание на расположение выходов: те, что предназначены для труб, направлены вниз, а воздухоотводчики направлены вверх.
