Из чего состоит система капельного полива

Капельная трубка

Капельная трубка – это пластиковая трубка, толщиной от 0,3 до 1,5 мм.

Используется для точечного полива или подачу удобрений под корень растения.

Капельную трубку используют в том случае, если планируется ее использовать длительное время для одной и той же культуры, срок ее службы около 7 лет.

Выдерживает давление атмосферы до 2,5.

Самый популярный диаметр, который используется, это 16 мм.

Такая трубка очень легко засоряется, поэтому на воду ставят хороший фильтр или даже систему фильтрации.

Капельная трубка может быть компенсированной и некомпенсированной.

Некомпенсированная капельная трубка – это трубка, которая не удерживает давление воды и частота капель регулируется давлением, которое идет от источника воды.

Компенсированная капельная трубка – это трубка, изготовлена из другого полиэтилена, и отличается тем, что в капельницы встроены мембраны, благодаря которым давление компенсируется и равномерно распределяется по всей длине трубки.

Капельная лента

Используется для точечного полива или подачу удобрений под корень растения.

У капельной ленты срок службы меньше, чем у трубки, рассчитывайте примерно на один сезон.

Лента может быть толщиной от 0,125 мм до 0,375 мм.

У ленты есть температурные ограничения, она будет в рабочем состоянии при температуре от 0 до 60 градусов.

Сочащийся шланг

Представляет из себя пористый шланг, через поры просачиваются капельки воды.

Сочащийся шланг можно прокладывать над землей и под землей.

Используется для полива растений для того, чтобы вода не попадала на листья.

Три вида капельной ленты

Лабиринтная лента оснащена на поверхности лабиринтом, который замедляет подачу воды
Щелевая лента внутри себя имеет разветвленный канал
Эмиттерная лента имеет встроенные плоские капельницы

Капельная лента выдерживает давление атмосферы до 1.

Запорный кран

Используется для регулировки напора, для перекрытия воды, подаваемую в магистраль.

Первый запорный кран устанавливается в начале системы полива, сразу после фильтра.

С помощью запорного крана можно самостоятельно включать и отключать подачу воды для каждой отдельной ветки.

Фитинг

Фитинг используется для подключения капельной ленты к магистральной трубе, а также для разводки капельной ленты.

Между фитингом и магистральной трубой нужно ставить уплотнитель.

Вся конструкция должна собираться можно сказать с силой, чтобы не было зазоров.

Фитинг может быть с краном и без него, а так же есть фитинги:

Тройник
Угловой
Прямой

Капельницы

Капельница используется для выхода воды к растению из трубки.

Капельницы бывают разных видов:

компенсированная капельница открывается только тогда, когда достигнуто определенное давление в трубке, за счет этого, давление по всей магистрали распределяется равномерно
некомпенсированная капельница не удерживает давление и подходит для небольших магистралей, где не обязательно подавать одинаковое количество воды к каждому растению
разборная капельница
капельница-спица Г-образная или прямая нужна для того, чтобы подавать воду к корню растения, она соединяется с трубкой через адаптер или через некомпенсированную капельницу, а ее Г-образный конец из которого идет вода, вставляется в почву, у корня растения

Таймер для автоматического полива

Используется для программирования полива, программа сама включает и отключает полив, а некоторые таймеры имеют еще множество других настроек.

Виды таймера:

механический таймер включается вручную и имеет только одну программу – время полива
электронный таймер с механическим управлением работает от батареек и имеет три программы: автоматическое включение и отключение полива, продолжительность полива и периодичность полива
электронный таймер работает на батарейках, имеет 16 программ, которые можно задать одновременно, к такому таймеру можно подключать дополнительное оборудование, хорошо работает в системе, в которой присутствует давление воды.

Регулирующий клапан

Используется для подачи или остановки воды.

С помощью клапана можно разделять зоны подачи воды.

Клапан может открываться вручную или автоматически, с помощью подачи переменного или постоянного тока.

Фильтр для воды

Используется для очистки воды от посторонних предметов, для того, чтобы не засорилась система.

Виды фильтров:

сетчатый фильтр используется, когда в воде не ожидается большое количество мусора, например, водопроводная вода. Этот фильтр может не выдержать большой напор воды
дисковый фильтр используется для чистки воды с большим количеством мусора: из некоторых скважин, водоемов

Как сделать капельный полив своими руками

С этим справится любой, так его подготовка и сам полив чрезвычайно прост. Есть 3 способа применения пластиковых бутылок для полива в теплице.

Первый способ

Суть метода заключается в наличии 2 маленьких отверстий на бутылке. Первое отверстие (дырку) лучше сделать около донышка, на расстоянии 2-3 см от нижнего края. Отверстие делают тонкой швейной иглой.

Чем больше отверстие сделаете, тем быстрее вытечет вода из бутылки. И наоборот, через маленькую дырку капать жидкость будет гораздо дольше.

Другое отверстие делают ближе к горлышку, лучше с противоположной стороны. Отверстие необходимо для того, чтобы воздух выходил из емкости. Без него вода просто не будет изливаться, а если и будет, то через некоторое время емкость в безвоздушном пространстве сожмется и деформируется.

Затем бутылку закапывают вертикально в почву на глубину 5-10 см. Либо ее можно положить набок непосредственно под само растение.

Второй способ

Способ основан на испарении жидкости, накопления ее на стенках емкости и стекания на землю. В данном случае не требуется делать никаких дырок.

Нужно взять небольшую емкость, налить в нее воды. Выройте небольшую ямку и поставьте туда вертикально емкость с водой. У пластиковой бутыли отрежьте дно и прикройте бутылью первую емкость.

Важное условие: края бутылки должны упираться в землю, чтобы стекающая влага по стенкам попадала непосредственно в почву.

Третий способ

Возьмите 5-6л-литровую бутыль, отрежьте у нее дно. Хотя дно можно совсем и не отрезать, тогда оно будет служить крышкой для защиты от попадания мусора.

У горлышка сделайте тонкие отверстия (швейной иглой), диаметр отверстия – 1-2 мм, если собираетесь поливать томаты. Поливая огурцы, отверстие сделайте чуть больше — 3-4 мм. Отверстия замотайте капроном либо старой тканью, чтобы в воду не попадала грязь, да и вытекание капель немного замедлится. Емкость вертикально закапывается в землю, горлышком вниз.

По мере необходимости воду добавляют через отрезанное дно.

замульчируйте почву

Устройство и схемы автополива в теплице

Установку системы капельного орошения начинают с чертежа. На бумагу переносят схематическое расположение гряд в теплице, расположение дорожек и водопровода. Далее выделяют место под установку бочки. Емкость располагают на высоте 1-2 м над уровнем земли, поэтому конструкция не должна мешать огороднику свободно проходить на участке.

Хозяин дачного участка определяется с необходимостью установки насоса или подключению полива к системе водоснабжения напрямую

На чертеж наносят подробную схему магистрального водопровода капельной системы и ответвления от него к каждой грядке. По получившейся схеме просчитывают необходимое количество материала.

На чертеж также наносят схему необходимых коммуникаций: подвод воды и электричества

Если дачник хочет обустроить полностью автоматическую систему полива, следует продумать варианты наполнения емкости. Подобрать автоматическую конструкцию, которую программируют на орошение теплицы в определенное время или снабженную датчиком влажности. Последний самостоятельно определяет, необходим растениям полив или нет.

Качественно продуманная схема обустройства капельного полива позволит дачнику оставлять участок без присмотра на 7-10 дней

На всем участке

Мы уже вплотную подобрались к капельному орошению достаточно больших площадей от напорных источников водоснабжения с подачей воды по трубопроводам. Водотрубная система капельного полива строится по полной и упрощенной схеме в зависимости от величины начального напора: с нормальным напором 0,7-3 бар или низконапорной на 0,1-0,3 бар. Напор в 1 бар соответствует подъему напорного бака в 10 м, т.е. в низконапорных системах достаточен подъем напорного бака в 1-3 м над уровнем грунта. Это намного упрощает и монтаж как самой системы, так и напорной емкости; соответственно уменьшаются и расходы на них. Но обеспечить в низконапорной системе качественный полив грядок длиной более 10 м сложно, а более чем 20-ти метровых технически невозможно.

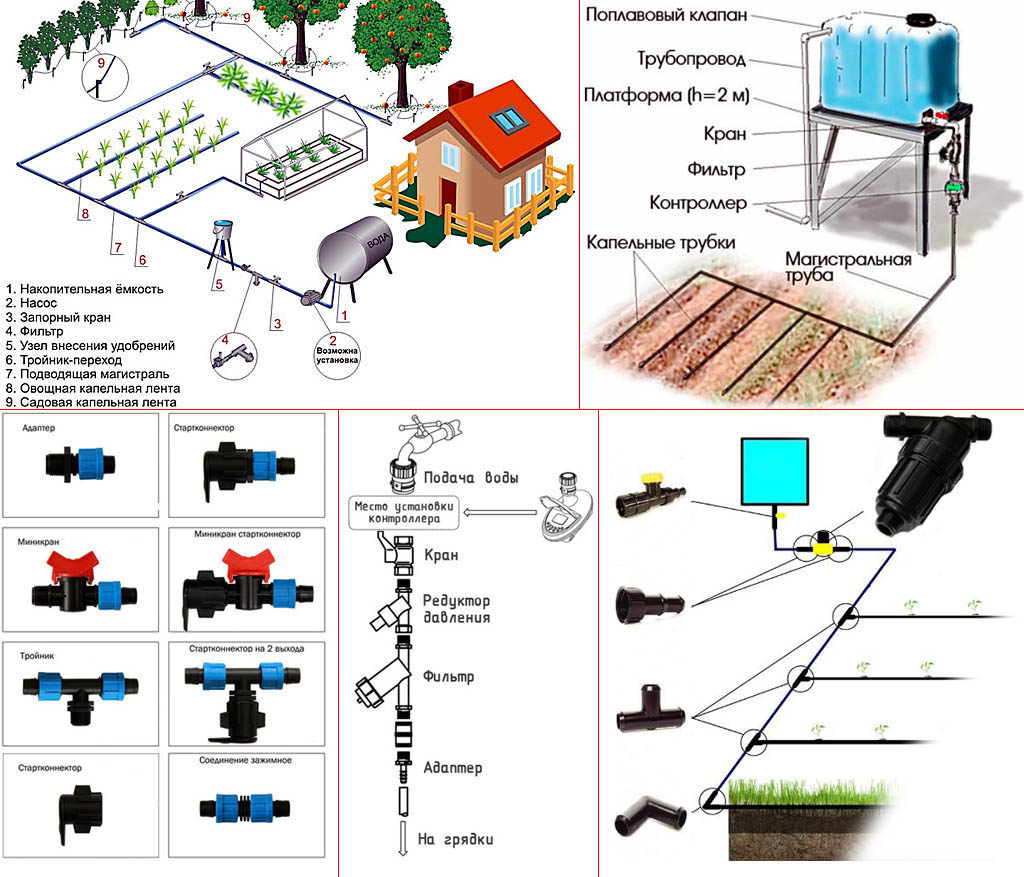

Устройство той и другой систем капельного полива показано на рис. слева вверху и справа вверху соответственно.

Схемы устройства систем капельного полива

В том и другом случае к источнику водоснабжения (водопровод, общий напорный бак, погружной насос в колодце или скважине) подключается сгон (внизу в центре) – устройство подготовки поливной воды, контроля и регулировки ее расхода. Сгон, помимо запорного вентиля, обязательно снабжается особым фильтром, т.к. нефильтрованная дополнительно вода сразу выведет из строя всю систему. К сгону подключен магистральный трубопровод(ы) с опционально устанавливаемыми инжектором раствора удобрений, а к магистрали – распределительные трубопроводы (капельные трубки, поливные ленты или просто ленты), уложенные на грядки. Ленты снабжены капельницами, осуществляющими собственно полив.

О трубах

Магистральные трубы и, чаще всего, ленты, делаются из полиэтилена низкого давления (ПНД) и в продажу идут как трубы ПНД или просто ПНД. «Низкого давления» в данном случае характеризует технологию производства данного пластика: при невысоком давлении с участием катализатора. Трубы ПНД недороги и весьма стойки, срок эксплуатации – свыше 40 лет. Однако при нагреве более 60 градусов их них могут выделяться остатки катализатора (кадмия) поэтому пищевой и бытовой полиэтилен – более дорогой высокого давления.

Системы капельного полива собирают из труб ПНД для укладки в грунт, черных с продольной синей полосой. Трубы для внутренней разводки (зеленые) в умеренном климате выдерживают 5-6-10 сезонов. Армированные ПВХ поливные шланги для постройки стационарных систем полива не годятся, т.к. не выдерживают постоянного воздействия внешней среды более 1-3 лет. Калибр магистральных труб берут в пределах 12-40 мм для участков 6-40 соток с соотношением сторон от 1:1 до 1:3. Калибр лент – 16-75 мм для пределов их длины 10-100 м.

Низкий напор

Низконапорные системы пригодны для дачных или приусадебных участков 6-20 соток. Сделать капельный полив низкого напора возможно из ПНД труб с толщиной стенок 0,5-1 мм на простых фитингах соединением внатяжку, внизу справа на рис. При их проектировании на уклонах нужно магистрали разводить по горизонталям, а ленты пускать от них по уклону. Это позволит до некоторой степени скомпенсировать потери напора в лентах. Нередко таким образом удается получить равномерный расход из более дешевых и надежных некомпенсированных капельниц, см. далее.

Нормальный напор

Монтаж систем капельного орошения нормального напора производится из труб ПНД с толщиной стенок 2-4 мм. При их запитке от общего напорного бака на чердаке одноэтажного дома в магистраль может быть врезан насос подкачки. Собираются трубопроводы нормального напора на фитингах с поджимом, слева внизу на рис. Ленты отводятся от магистрали с помощью стартконнекторов, выполняющих функции тройников-отводов и редукторов давления. Через стартконнекторы с кранами подключают ленты или участки, давление в которых должно быть существенно ниже нормального напора; в данном случае – теплицу, короткую одинарную грядку и сад.

Как осуществляется своими руками монтаж капельного полива из готовых комплектующих, см. видеоурок. А мы далее займемся некоторыми существенными частностями, следуя току воды.

Пошаговый монтаж системы капельного полива

Капельный полив: правильный монтаж

Подготовка

1

Прежде чем приступить к закупкам, а тем более к монтажу системы, требуется произвести предварительный расчет. Этим можно заняться как самостоятельно, изучив вопрос в интернете. Так и поручить специалистам, предоставив им все необходимые данные. Это размер места под полив и сведения о выращиваемых культурах.

2

Для монтажа были использованы покупные детали:

Фильтр;
Резьбовой штуцер;
Гибкий шланг;
Переходники;
Краны;
Втулки;
Трубы (гибкая и капельного полива)

Емкость (бочку) также можно приобрести. Она может быть как пластиковая, так и металлическая. В примере использована уже имеющаяся на участке бочка.

Детали системы орошения

3

Далее, надо установить емкость. Ее требуется надежно закрепить выше уровня грядок, чтобы вода самотеком шла к месту полива.

Установка емкости

4

Когда бочка размещена, то в ней просверливается отверстие. Туда вставляется резьбовой штуцер. Гайкой штуцер плотно прижимает резиновые прокладки к стенкам бочки. Так достигается высокая степень герметичности.

Резьбовой штуцер

При установке арматуры водяных систем нужно использовать уплотнительную ленту или паклю. Данные материалы обеспечивают хорошую герметичность резьбовых соединений.

Монтаж подвода воды

5

Первым на штуцер устанавливается обычный шаровый кран.

Установка шарового крана

6

Затем крепится специальный фильтр. Он необходим, чтобы предотвратить попадание в воду грязи, твердых частиц, которые могут забить отверстия в капельном шланге, тем самым нарушить работу системы.

Крепление специального фильтра

7

Далее подсоединяется гибкий шланг. Он ведет воду от места установки бочки к «магистральной» трубе, которая распределяет воду по капельным лентам. Для прокладки «магистрали» подойдет изделие из ПВХ или ПНД.

Подсоединение гибкого шланга

8

Гибкий шланг можно прикрепить к жесткой пластиковой трубе с помощью специального переходника. Допустимо использовать и тройник, если планируется разводка на два направления.

Гибкий шланг можно прикрепить к жесткой пластиковой трубе

9

Затем «магистральная» труба укладывается вдоль грядок.

Укладка «магистральной» трубы вдоль грядок

Установка капельной ленты

10

В жесткой трубе сверлятся отверстия для установки штуцеров. Отверстия располагают напротив растений таким образом, чтобы следующий капельная лента, проходила между рядами и могла обеспечить непрерывный полив.

Отверстия для установки штуцеров

11

Тонкий конец штуцера до щелчка вставляется в жесткую трубу. Затем трубу необходимо поджать в месте вставки. Это делается с помощью пластиковой гайки на штуцере. Специальные инструменты для затяжки не нужны – данную операцию легко провести вручную.

Установка штуцера

12

К штуцерам крепятся ленты капельного полива. Их длина должна соответствовать ширине грядки, чтобы обеспечивать водой все имеющиеся посадки.

Крепление лент капельного полива

13

Гибкая трубка насаживается на пластик и обратным вращением пластиковой гайки фиксируется на нём. Затем ленты растягивают на всю ширину грядки.

Система готова к работе

Проверяйте герметичность соединений, чтобы не было лишнего расхода воды. А также, чтобы лужи, мокрые пятна не образовывались там, где это не предусмотрено.

Система готова к работе. Можно пустить воду и уже через совсем небольшой промежуток времени будет виден результат – почва около поливаемых растений увлажнится.

Такая система капельного полива собирается только из покупных материалов. Комплектующие стоят не дорого, но при желании отдельные элементы можно заменить, изготовить самостоятельно или усовершенствовать.
