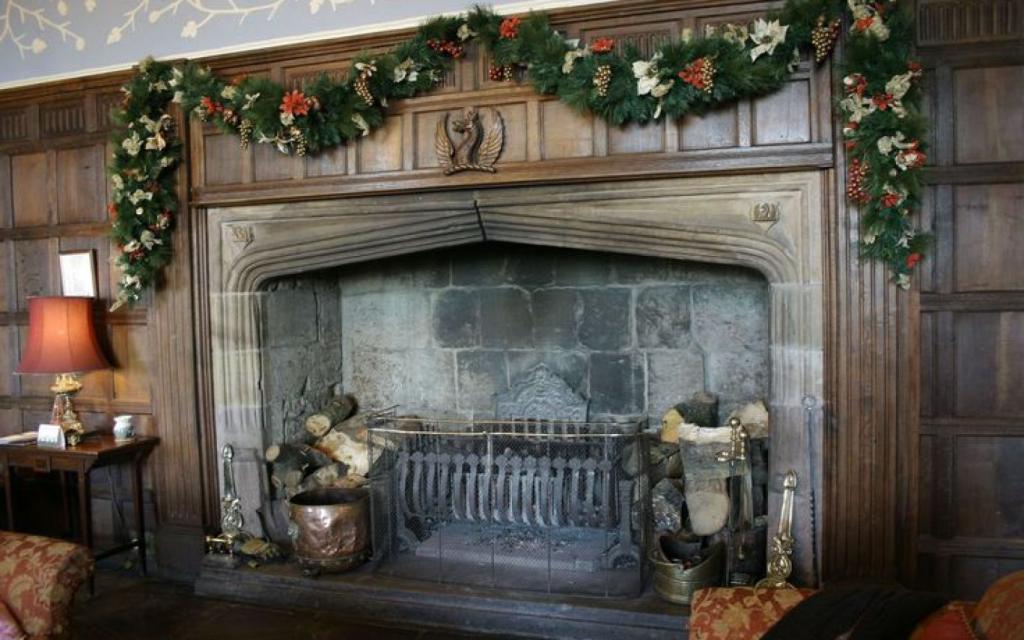

Английский стиль
Простые камины в соответствии с английским стилем имеют ряд отличий. У такой конструкции всегда прямой дымоход, тогда как прочие сооружения имеют дымоход, вмонтированный в нишу стены. Конструкция топки камина тоже другая. Если посмотреть на срез горизонтальной плоскости – можно увидеть трапецию. Это способствует формированию фронтальной направленности теплового излучения и существенно повысить эффективность камина, как отопительного прибора.
Задняя стенка топливника делается наклонной, топочное пространство сужено кверху. Благодаря этому скорость выхода дыма повышается, и он не проникает внутрь помещения. Помимо исключения задымления, наклонный каминный зуб повышает теплоотдачу камина. Данный элемент, в силу своего особенного положения, способен отражать большую часть тепловой энергии. Если его не было бы, тогда ничего бы не удерживало тепло от выхода наружу.
Также у английских каминов нет поддувала и колосниковой решетки. Зола и недогоревшие угли убираются через топочный проем. По этой причине в конструкции камина предусматривается закладка защитной платформы, которая располагается ниже топки и должна выдаваться с фронтальной стороны.
Расчет камина
При строительстве кирпичного камина крайне важно уделить особое внимание расчету его параметров. Это связано с тем, что он выполняет не только декоративную функцию, но и используется для обогрева помещения. В первую очередь необходимо точно определить необходимые размеры топочного отверстия
В данном случае учитывается:
В первую очередь необходимо точно определить необходимые размеры топочного отверстия. В данном случае учитывается:
- Соотношение между топорным порталом и размером комнаты должно быть примерно 1 к 50. Поэтому если требуется обогрев помещения, площадью 20 кв. м., то размер топки должен составлять примерно 0,4 кв. м.
- Соотношение высоты и ширины топки должно находиться в соотношении 2:3. В данном случае для помещения в 20 кв. м. оптимальным размером сторон станет 51 на 77 см.
- Важным показателем является и глубина топки. От него будет зависеть сила тяги. Глубина топки должна быть в соотношении к высоте 7:10. Поэтому для такого камина данный показатель должен составлять около 34 см. Если показатель будет выше, то повысятся теплопотери, а если ниже – внутрь помещения может проникать дым.
- Площадь дымохода должна быть примерно в 10 раз меньше площади портала.
- Перед отверстием топки должен быть размещен подиум, ширина которого должна составлять около 50 см. Боковые подиумы должны иметь ширину не более 30 см.
- Передаточный лист должен выходить за предел топочной площадки на расстояние до 30 см.
Рассчитать количество материалом на основании этих данных достаточно сложно. Это связано с тем, что для различных видов, размеров и форм камина может потребоваться разное количество кирпича.
Подробнее о строительстве мини-камина из кирпича своими руками можно узнать из видео
https://youtube.com/watch?v=IMNsm39DF2k
https://youtube.com/watch?v=mD6bXG5yLNo
Мини камин
С помощью этого очага отапливают комнату площадью 15 м². Вмонтированный в перегородку, он обогревает два смежных помещения. Для увеличения теплоотдачи топочную камеру делают из керамического кирпича. Он меньше удерживает тепло, чем огнеупорный. Для защиты от высокой температуры каменный зуб заменяют листом металла толщиной 3 мм. Чтобы максимально увеличить эффективность боковины топливника выкладывают не вертикально, а под углом 25°.
Заднюю стенку сооружают из 10 горизонтальных рядов. В следующем ряду элементы выдвигают на 1/4 длины и кладут под углом 30° внутрь топочной камеры. Этим создают перевал “зуба”. В швы закладывают металлические штыри для крепления листовой стали. При кладке камина оставляют боковые воздушные каналы, чтобы увеличить теплоотдачу. Снизу оставляют отверстия для доступа холодного воздуха. Горячие воздушные массы проходят через душники, оставленные в 13-14 ряду и выходят в помещение. Это увеличивает эффективность очага.
Подготовка к возведению кирпичного камина
Чтобы построить камин своими руками, подготовку следует начинать с разработки проекта и закупки строительных материалов.
Выбранное место расположения будущей конструкции играет немаловажную роль в подготовке строительства. Лучшими вариантами для этого считаются локации камина вдоль несущих стен, фасадной или внутренней, а также угол между ними. Не следует выбирать для установки камина расстояние между оконными проемами и напротив двери, так как при данном расположении помещение будет недостаточно прогреваться.
Расчет размеров конструкции
Необходимо определиться с габаритами камина
При этом важно учитывать соотношение размеров его основных частей к площади здания, которое следует отопить, а также другие данные:
- топочное отверстие – 1:50;
- ширина и высота – 2:3;
- глубина портала – 70% от высоты;
- размер дымохода – в 10–15 раз меньше габаритов портала;
- перед топочным отверстием устанавливается подиум шириной до 0,5 м;
- ширина боковых подиумов с обеих сторон – до 0,3 м.
Соблюдение всех вышеуказанных показателей имеет большое значение при строительстве отопительнойконструкции, но особое внимание следует уделить глубине топочного отверстия. Если его сделать слишком большим, то отдача тепла будет минимальной, если же наоборот – дым станет проникать в помещение
Составление проекта

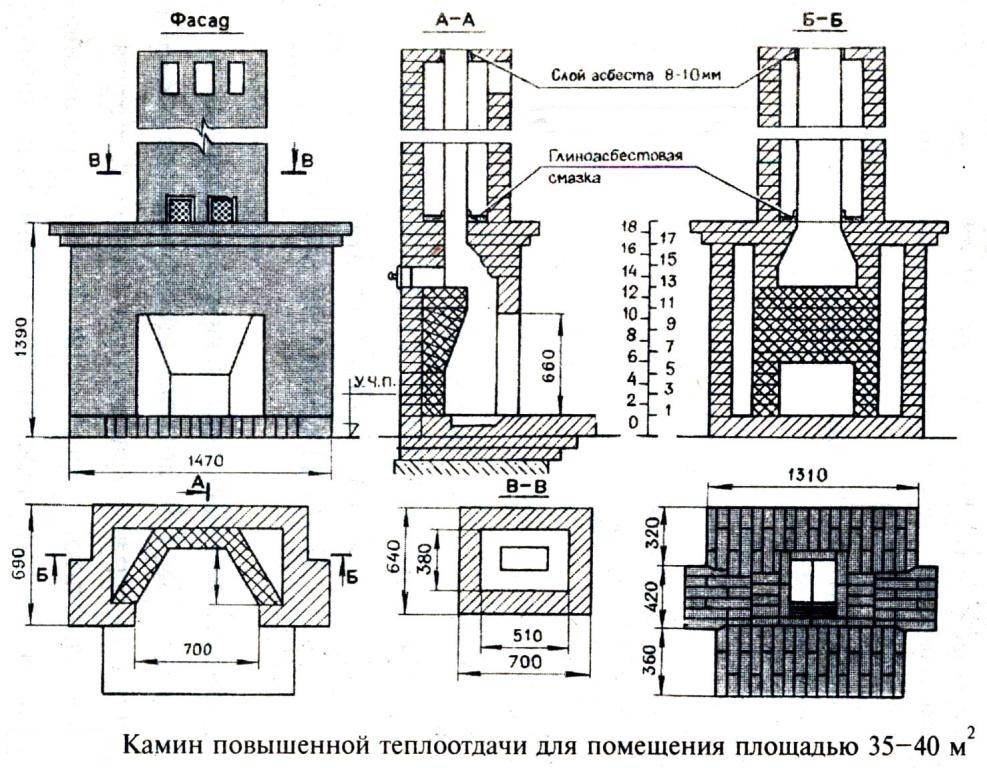

Чертеж.
После расчета габаритов камина приступают к его проектированию и составлению чертежа, в котором будут указаны точные размеры будущей конструкции. Кроме того, в нем отдельно отражается схематическое изображение укладки кирпича по рядам, известное под названием порядовка. В ней подробно расписаны названия всех элементов в кладке и каждому ряду присвоен свой номер.
Какие материалы необходимы для работы?

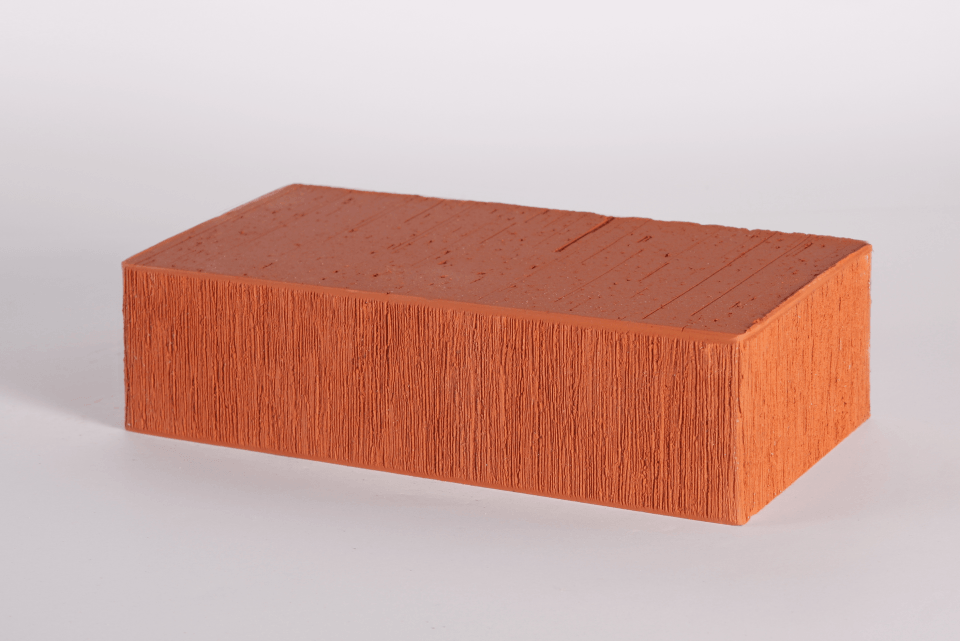

Кирпич для кладки.
К выбору стройматериалов для самостоятельного возведения камина следует подойти основательно, ведь от их качественных характеристик будет зависеть срок использования и функциональность конструкции.
Для того чтобы установить хороший домашний вариант отопительного агрегата, можно использовать в качестве основного материала красный полнотелый кирпич. Он должен соответствовать следующим критериям:
- иметь насыщенный яркий цвет;
- со всех сторон поверхность кирпича должна быть ровной и гладкой;
- на углах изделия не должно быть сколов и трещин;
- при изломе должна наблюдаться однородная структура.
Все вышеуказанные требования необходимы для полноценного использования камина, поэтому перед тем, как начинать строительство, следует тщательно осмотреть каждый кирпич с целью выявления дефектов на нем.
Помимо кирпича потребуются и другие стройматериалы:
- цемент, песок и щебень;
- доски;
- рубероид;
- войлок;
- специальная глина.

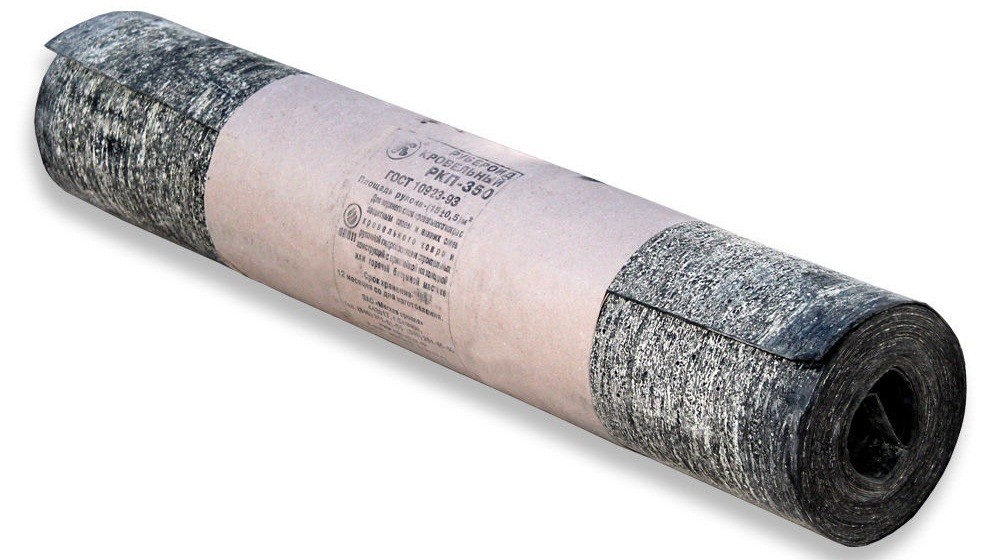

Рубероид для камина.

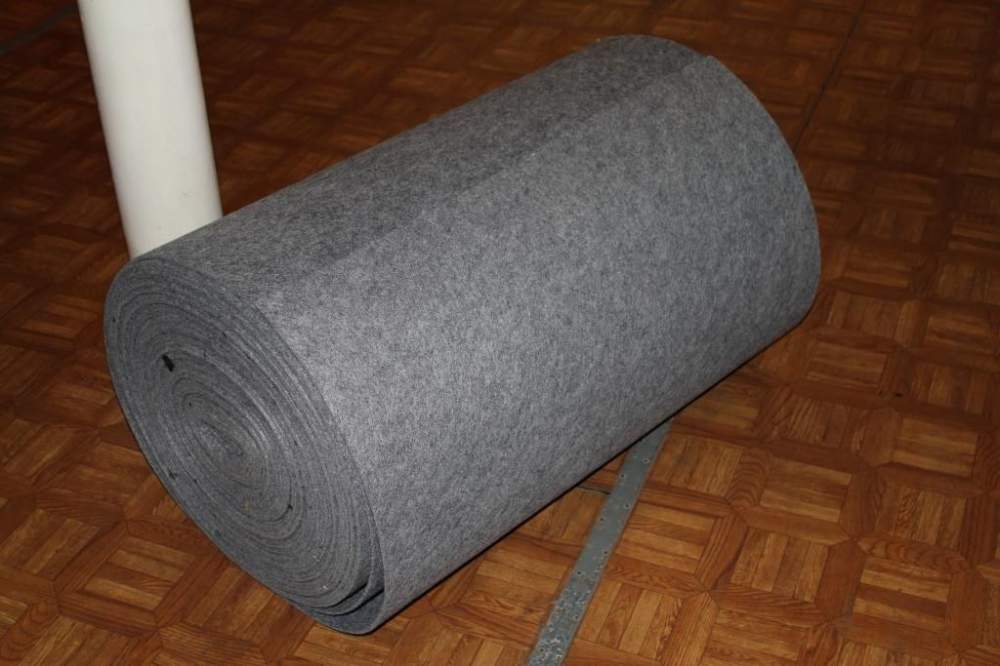

Войлок.
В зависимости от вида камина необходимо будет закупить готовые элементы конструкции, к основным из которых можно отнести колосниковую решетку, защитный экран и дымовую заслонку.
Виды камина, конфигурация и место расположения
Выше мы уже не раз упоминали о видах камина, поэтому не лишним будет познакомиться с ними. Самой распространенной классификацией рассматриваемых сооружений является разделение их в зависимости от варианта и месторасположения. Так выделяют пристенные, островные, угловые и встроенные камины.
Встроенные
Большая часть встроенного камина находится внутри стены. Топочная ниша и дымоход расположены там же. Это и является ключевой особенностью встроенной конструкции и одновременно его функциональным преимуществом.
Почему? Дело в том, что подобное сооружение может сразу несколько комнат. Ведь тепло будет отдавать не только центральная, но и внутристенная часть, обогревающая все прилегающие к ней поверхности.
Встроенный камин занимает сравнительно немного места в комнат,поэтому отлично подходит для компактных помещений.
Планируя расположение рассматриваемого типа камина, помните, что более практичным решением станет размещение его в стене, соединяющий комнаты, нежели с той, которая ограждает дом от улицы.
Встроенный камин
Пристенные
Сегодня пристенные модели пользуются большой популярностью. Их востребованность объясняется тем, что такие камины можно легко установить уже после завершения строительства жилища. Также подобным сооружением можно разделить пространство на зоны, организовав место для отдыха, визуально отделенное от оставшейся площади.
Пристенные камины бывают готовыми и возведенными своими руками. А еще они могут быть дровяными (угольными) или электрическими. Первый вариант актуален в случае самостоятельного строительства, а второй чаще характерен для покупных моделей.
Пристенный камин
Угловой камин и его уникальность
Из названия становится очевидным, что такой камин располагается в углу. Как правило, он имеет небольшие размеры. По крайней мере, так всегда кажется за счет его расположения. Последнее действительно крайне выгодно, ведь оно помогает сэкономить пространство. Да и смотрятся угловые модели достаточно выигрышно, а порой и необычно.
Еще один заметный плюс угловых каминов — не затратность отделки. Ведь облицовывать необходимо только переднюю часть. Боковые же в отделке не нуждаются в силу прилегания их к стенам.
Угловой камин
Островные
Главная особенность такого типа каминов заключается в их месторасположении: они устанавливаются в центре комнаты, акцентируя тем самым на себе особое внимание. Островные сооружения могут иметь какой угодно дизайн и изготавливаться из разных материалов. Это может быть кирпич, металл, бетон, камень
Это может быть кирпич, металл, бетон, камень.
Кладка камина своими руками
На этом этапе один из важных вопросов – выбор составляющих для раствора. Цемент не подходит, поскольку от высокой температуры он рассыпается, и такая конструкция будет ненадежной.
Подготовка связующего раствора
Поэтому для кладки используется глина. Но если она будет слишком жирной или недостаточно насыщенной, то результат вашей работы покроется трещинами.
Пропорция компонентов раствора аналогична цементному: на 1 часть глины добавляют 3 части песка.
Из-за индивидуальных свойств глины, полученная масса проверяется экспериментально. Шарик приготовленного вами раствора бросьте на твердую поверхность и посмотрите на результат:
- если масса рассыпалась — добавьте глины;
- приобрела вид лепешки – увеличьте количество песка;
- форма почти не изменилась – состав оптимален.
Выбор материала для камина
Качество выполненных работ зависит в основном от того, как выбрать кирпич для камина. Обычно считают, что используется только термостойкий материал. Это мнение ошибочно, поскольку и обычный красный кирпич хорошо справляется с жаром.
Его проверяют, слегка ударив молотком, при этом должен издаваться тонкий звон. Также удостоверьтесь в отсутствии дефектов и наличии правильной формы и ровных поверхностей без сколов. Лучше пересматривать каждый перед укладкой – это застрахует от возможных неприятностей. Такая процедура не будет слишком долгой, ведь в среднем вам понадобится до полутысячи штук на все элементы.
Процедура кладки
Кладка камина из кирпича определяется его назначением:
- Если он строится для обогрева помещения, то топка размещается наиболее низко для того, чтобы пол прогревался.
- Когда конструкция будет служить декоративным элементом помещения, то она приподнимается над полом.
- Для готовки должны быть предусмотрены дополнительные конструктивные особенности проектирования.
Кладка камина начинается с фундамента. Он выкладывается сплошными рядами, которые чередуются: первый ряд ложится вдоль, второй – поперек и т. д. Количество рядов может быть от 3 до 6, в зависимости от назначения камина. Остальная часть, включая дымоход, выкладывается по бокам целым кирпичом, а спереди и сзади — в полкирпича.
Особое внимание обратите на противопожарную безопасность. Для изоляции фундамента от основной части дома проложите два слоя рубероида, между ними – глину, предварительно замоченную на 2-3 дня. Далее выстраивается поддувало — полость, в которую осыпаются угли
Над ним устанавливается специальная решетка из чугуна, которая поддерживает топливо. Для доступа к поддувалу в его лицевой стороне замуровывается дверка
Далее выстраивается поддувало — полость, в которую осыпаются угли. Над ним устанавливается специальная решетка из чугуна, которая поддерживает топливо. Для доступа к поддувалу в его лицевой стороне замуровывается дверка.
При выполнении топливной камеры учтите следующее:
- Она делается в форме корыта, чтобы не выпадали дрова, пепел или угли. Для этого два ряда кирпича укладывается плашмя. После формируется полость топочной камеры.
- Внутренность обложите огнеупорным кирпичом, как на фото.
- На высоте 60 см от низа топки начинайте выполнять сужение внутреннего пространства. Уровень дымохода достигается с сужением до ширины в 12 см.
- Верх задней стенки топки выполните в виде косого уступа, он предназначен отражать тепло от стены и направлять его в помещение. Такая конфигурация позволяет прогреваться фронтальной стороне.
- При переходе к дымоходу, для управления тягой, установите задвижку – она препятствует выходу тепла наружу. При ее отсутствии камин плохо функционирует и проблематично разжигается.
Постоянно следите за углами, конструкцию связывайте, чтобы она была монолитной и ровной.
Как рассчитать, сколько нужно материалов?
Кирпичи для стройки углового камина
Размеры камина и схема кладки на начальном этапе дают возможность понять, сколько материалов приблизительно и какая разновидность необходима для работы. В местах где показатели температуры максимальные, кирпичный камин закладывается из надежного огнеупорного сырья. В противном случае при первой же топке стенки потрескаются. Практическая вся остальная часть базируется на обычном красном кирпиче из глины. Если в конструкции присутствует арка, тогда для этого самостоятельно отделывают шамотный кирпич и закупаются клинчатым материалом.
Песок для растворов
Проекты каминов предусматривают использование песка как основного материала для замеса кладочного раствора. Вариантов может быть несколько, чаще всего используется карьерный песок топочной области, свода и нижнего района дымовой трубы. Для всех оставшихся элементов допустимо применять озерный и речной материал
Перед использованием важно просеять песок через сито на предмет удаления лишних камней
Раствор для камина
Порядовка топки и дымохода подразумевает использование раствора из глины, который идеально бы выдержал высокие температуры и не портил при этом конструкцию. В зависимости от степени жирность глины по пропорциям добавляется песок. Кирпичная кладка основания предусматривает включение в раствор цемента. До начала проведения работ раствор тестирует на степень качества.
Последовательность кладки камина из кирпичей
Устройство основания
Если в помещении выполнен пол, разбирают его участок в месте расположения будущего камина. Если есть подпол, устраивают деревянную опалубку для заливки бетона по размеру на 5 см больше, чем размер основания камина по проекту.
На дно насыпают слой щебня, перемешанного с песком для уплотнения грунта и трамбуют его. Заливку бетона выполняют на 10 см ниже существующей поверхности пола. Бетон засыпают толстым слоем опилок и увлажняют, чтобы не происходило образование трещин. По истечении недели их убирают и снимают опалубку.
Фундамент изолируют от кирпичной кладки двумя слоями рубероида, чтобы не происходила передача влажности от почвы через бетон на тело камина.
Кирпичная кладка
Первый ряд кирпичей кладется без применения раствора. От правильности его расположения зависит сложность дальнейшей работы. Обязательно выверяют прямые углы, горизонтальность рядов и промеряют ровность диагоналей. Первый ряд должен поднять кладку на уровень пола.
Кладка дальнейших трех рядов ведется сплошная и составляет основание камина, а с четвертого начинают оформление топочного узла. Все ряды укладываются по чертежу камина из кирпича, постоянно проверяется горизонтальность и вертикальность работы, чтобы не допустить перекосов. Кирпичи укладываются с перевязкой швов.
Высота дальнейшей кладки топочной камеры происходит по схеме и зависит от принятого объема внутреннего пространства камина. Стенки топки выполняют из шамотного огнеупорного кирпича. Закрепляется стальной лист при кладке, он служит отражателем.
Камера, в которой собирается дым перед отправкой его наружу в трубу, выполняется высотой в 5–6 кирпичей.
Кладка трубы из кирпича своими руками ведется на всю оставшуюся высоту до потолка помещения. При выполнении лицевой поверхности камина применяется отборный декоративный кирпич, если не предусмотрена иная отделка стен.
Металлическую топочную рамку для камина крепят своими руками при помощи закладных металлических деталей, которые вставляют в швы кладки и заделывают раствором. Элементы выполняют из полосок стали толщиной не менее 3–4 мм. Можно использовать отожженную проволоку, диаметр которой не меньше, чем 2–3 мм.
Дымоход
- в декоративную кирпичную трубу углового камина можно вставить сандвич из стальной трубы для дымохода. Это делается потому, что кирпич плохо работает в условиях агрессивной дымовой среды и быстро разрушается. Комбинированный дымоход прослужит намного дольше. Чистка выполняется в более комфортных условиях;
- при выводе металлических труб наружу через отверстие в стене, предусматривают изоляцию. Если стена сделана из камня, кирпича или бетона, то достаточно задуть отверстие монтажной пеной для наружного применения. При прохождении через деревянные стены, труба оборачивается двумя слоями асбеста, а только потом изолируется;
- при кладке трубы используют раствор с добавлением цемента. При работе после каждого нового ряда обязательно протирают внутреннюю поверхность трубы, удаляя выступивший раствор. Штукатурка труб не выполняется;
- высота трубы на кровле зависит от конька, чем ближе к нему расположение, тем дымоход выше. В любом случае труба выполняется не ниже, чем 50 см от поверхности кровли. Это правило касается и плоских крыш.
Кладка камина своими руками принесет много удовольствия хозяину и его помощникам, которые с удовольствием сделают фото всего процесса кладки. Унылые зимние вечера будут разбавлены теплом живого каминного огня и неспешной дружеской беседой при потрескивании дров.
Заливка фундамента
Для заливки фундаментного основания под камин — печь понадобятся такие материалы и инструменты:
Пропорции для марки цемента м400
Первое что нужно сделать, это опалубку из обрезной доски. Она должна быть надежно установлена и иметь высоту 8–10 см. Армирующий прут укладывается с 19 сантиметровым шагом, после этого укладываются перпендикулярные ряды прутьев. Стыки прутьев необходимо прихватить сваркой.
Раствор необходимо заливать в два этапа. Первый предполагает слой бетона в 4 см, затем необходимо уложить обрешетку, после этого заливают последний слой, высота которого должна быть около 6 см.
Для того чтобы залитый фундамент в готовом виде не содержал пустот, раствор немного перепахивают свободным прутом.
После этого, фундамент необходимо оставить в покое. Срок его высыхания может варьироваться от 15 до 18 дней, в зависимости от условий нахождения.
Раствор для кладки камина
Глиняно-песчаный раствор для кладки камина проще приобрести готовым к применению, смеси упакованы в крафт-мешки по 20-25 кг, их состав сбалансирован, нужно лишь затворить водой. Следует учитывать, что печные смеси имеют разную термостойкость. Зачастую камин топят с большей интенсивностью, чем печь, поэтому его топка должна быть сложена на жаростойком составе.
Слева — жаростойкая смесь с добавлением шамота, на которой можно выложить весь камин целиком или в целях экономии только его топку. Справа — печной состав, пригодный для кладки корпуса камина за пределами топки и печной трубы в пределах чердака
Можно приготовить кладочный глиняно-песчаный раствор и самостоятельно. Для этого используется жирная глина и мытый, без примесей, сеяный песок крупностью 0,2-1,5 мм. Подобрать оптимальный состав раствора для кладки камина не так-то просто, при избытке глины он будет подвержен растрескиванию и слишком текуч, при недостатке — непрочен и малопластичен. Глину выбирают по возможности чистую, с минимальным содержанием песка, выдерживают длительное время под открытым небом. Идеальный вариант — синяя глина, подойдёт и красная. Перед приготовлением раствора её замачивают за несколько суток и при необходимости процеживают через сито, удаляя камешки.
Пропорция, в которой смешивается глина с песком, в зависимости от жирности первой составляет от 1:1 до 1:3, точное соотношение составляющих приходится определять по месту, руководствуясь традиционными методами контроля. Один из способов контроля: на кирпич кладётся слой раствора толщиной не более 5 см, сверху нужно положить и прижать ещё один кирпич. Через две минуты поднять верхний кирпич, если нижний держится — раствор нормальный. Необходимо учитывать, что избыток глины менее опасен, чем её недостаток.
Ещё один метод получить качественный глинопесчаный раствор — приобрести на заводе, где приобретали обожжённый кирпич, необходимое количество сырья для его производства либо кирпич-сырец. Не все, но очень многие предприятия продают подобные «полуфабрикаты». Сырец несложно размочить, сходство составов кирпича и раствора обеспечит прочность кладки.
Особенности установки дымохода
Внутренняя поверхность дымоходной трубы является прямым каналом, однако её наружная часть имеет конструктивные особенности.
Особенности конструкции сохраняют тепло
На месте пересечения балки перекрытия дымоход имеет расширение. Этот элемент конструкции важен, так как он снижает температуру выходящих потоков. В результате отпадает необходимость делать дополнительную теплоизоляцию в этом месте.
На уровне пересечения кровли дымоход имеет расширение. Эта особенность предохраняет кирпичную кладку от вредного воздействия атмосферных осадков.
Дымовой канал также имеет защиту в виде металлического колпака. Рекомендуется оснастить дымоход искрогасителем.
Особенности углового камина
Если вы хозяин дома за городом, то будет приятно посидеть холодным вечером возле удобного камина. В маленькой комнате сложно сложить конструкцию большого размера. Проще изготовить небольшой угловой вариант, эту работу сделает и неопытный печник.
Одни виды кладут из кирпича, другие собирают, комбинируя кирпичную кладку и детали из металла.
Выбор конструкции – зависит от финансовых возможностей и желания хозяина жилья.
Комбинированный камин стоит дешевле, чем сложенный из одного кирпича.
Преимущества от устройства углового камина:
- Главное – экономия денег на покупку материала, его нужно меньше чем при постройке конструкции островного или пристенного камина.
- Второе – разумное использование объема комнаты, его компактность дает возможность поместить его как в среднем загородном доме, так и в дачном домике;
- У конструкции несложная схема кладки, в ней разберется и начинающий печник. Даже неровная кладка не ухудшит внешний вид помещения – сложенную конструкцию можно покрыть керамической плиткой.

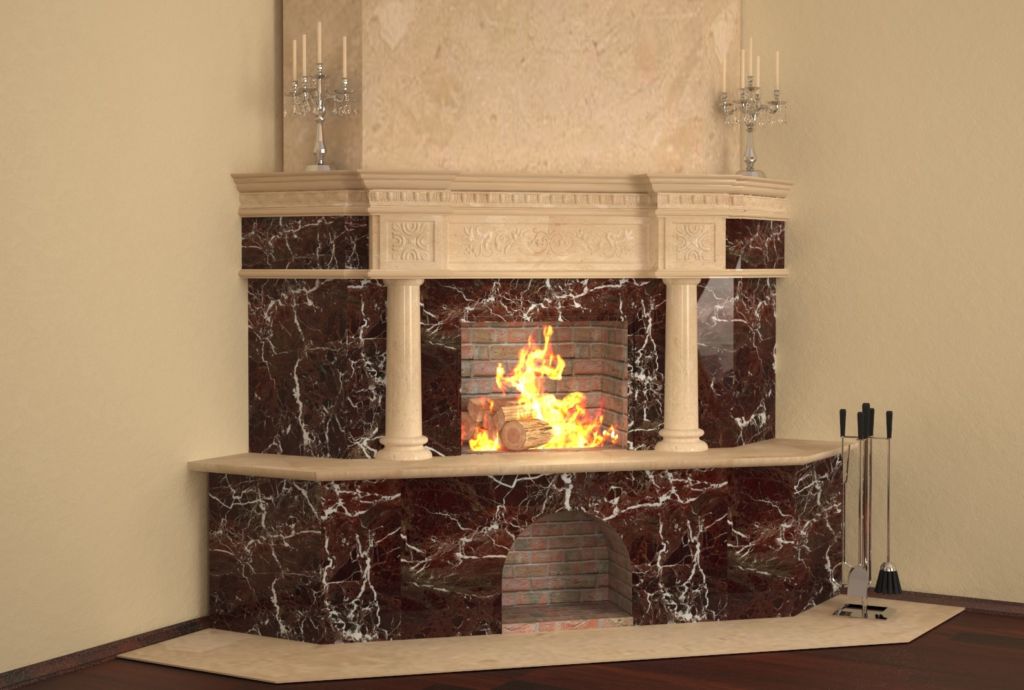

Угловой камин
Угловой камин создаст в помещении уют, позволит провести ненастный вечер в комфорте.
Технология строительства дымохода
Дымоход кладут на том же глиняно-песчаном растворе, только участок над кровлей на цементном. Внутреннюю поверхность для улучшения тяги тщательно затирают и выравнивают. Не забывают установить шибер-заслонку. В месте прохода дымохода через деревянное перекрытие делают утолщение, оно называется «распушка».
Для того, чтобы защитить кровлю от проникновения осадков, над крышей также выполняется утолщение, «выдра». Под ней из оцинкованной листовой стали или гидроизоляционной кровельной ленты (например, ондуфлэш) монтируют фартук (воротник), закрывающий щель между кирпичной кладкой и кровельным покрытием.
Выбор материала для фартука под выдрой зависит от типа кровельного покрытия. Можно использовать оцинкованную сталь, обычную или с полимерным покрытием либо гибкие металлизированные ленты, благо их сейчас в продаже немало
При устройстве дымохода важно соблюдать противопожарные меры, особенно в части прохода его через деревянное перекрытие и кровлю
Общие правила противопожарной безопасности, обязательные при строительстве печей и каминов.
В заключение скажем, что, строительство камина — сложное мероприятие, требующее предварительной подготовки, необходимых технических знаний, аккуратности и упорства. Новичку непросто справиться с этой работой, обеспечить надлежащее качество и пожарную безопасность сооружения. Если нет уверенности в своих силах, возведение кирпичного камина лучше поручить опытному специалисту.
Печь Кузнецова
Чертеж печи Кузнецова.
Особой популярностью среди владельцев частных домов пользуется печь Кузнецова, автор которой создал особую систему, позволяющую сжигать топливо в колпаке при оптимальном использовании выделенной энергии. Благодаря такой системе появилась возможность создавать большое количество генераторов, различающихся мощностью и функциональным предназначением. Отличие данной конструкции заключается в особой организации сжигания топлива в колпак, в который монтируется топливники печи, соединяющий их в одно целое.
При создании такой печки своими руками нужно учитывать, что между колпаком и топливником должен быть сухой шов, ширина которого составляет 3 см. А что касается конструкции очага, то она может быть самой разнообразной. Вид топлива тоже может быть любым.
Конвективные системы печей.
Основная задача, возлагаемая на печь Кузнецова, состоит в обеспечении оптимальной температуры воздуха в помещении на протяжении всего дня. При этом печь в сильные морозы должна давать как можно больше тепла, сжигая при этом минимальное количество топлива.
Со всеми этими требованиями печь Кузнецова справляется на отлично, что и объясняет ее высокую популярность.
Такая печка обладает высокой теплоотдачей, благодаря чему имеет максимальные значения КПД. Но чтобы добиться этого, необходимо правильно производить кладку печи своими руками. В противном случае она будет работать очень плохо.
Печь-камин Бавария
Угловая печь Бавария.
В последние годы отмечается рост спроса на печи с камином из серии Бавария, конструкцию которых можно отнести к отопительно-варочным сооружениям. Их отличия заключаются в небольших размерах, высоких показателях функциональности и сравнительно невысокой цене. Более того, монтаж такой печки своими руками не вызовет сложностей даже у новичков в печном ремесле.
Для изготовления печек с камином Бавария используется жаропрочная сталь, а топка ее выкладывается с помощью шамотного кирпича. Несмотря на нестандартную форму плиты, она признана мощнейшим обогревательным и кухонным оборудованием. Она просто незаменима для отопления большого дома, площадь которого доходит до 150 м². При этом расход топлива минимален.
Кладка камина-печи для загородного дома
Камины никогда не выйдут из моды. Если раньше их могли позволить себе только владельцы больших домов, то сегодня такая возможность есть практически у каждого. Камин способен придать интерьеру дома изюминку и стать центром внимания. При этом совершенно не обязательно заниматься поиском печников, так как печь с камином можно возвести своими руками.
Устройство камина из кирпича, подготовка чертежей и проекта печи, фото
Для загородных домов чаще всего выбирают проекты каминов из кирпича.Кирпич огнестоек, прочен и долговечен. Благодаря этим качествам он прекрасно подходит как конструкционный материал. Из кирпича можно выложить любую из известных форм домашнего очага, а используя отделочные материалы и декоративные элементы, придать ему любой стиль.
Принципиальное устройство каминаследующее: топочная часть (топка), дымовая камера и дымоход. Каждая из составных частей выполняет свою функцию и должна соответствовать определенным требованиям и пропорциям. В топочной части происходит сгорание топлива. Дымовая камера предназначена для сбора газообразных продуктов сгорания с последующим отводом их на улицу через дымоход.
Для обеспечения необходимой степени прогрева размер топки кирпичного камина должен относиться к площади помещения как 1:50, при этом отношение высоты к ширине должно быть 2:3. Соотношение глубины топки к ее высоте может находиться в пределе от 1:2 до 2:3.
Создание необходимого уровня тяги выполняется при условии, если площадь сечения дымохода будет в 8 раз меньше площади топки. При определенных условиях это соотношение может доходить до 15.
Перед тем как построить камин из кирпича, необходимо выполнить расчеты фундамента и правильно его возвести. Каминный фундамент должен быть независим от основания дома и при этом иметь с ним одинаковую глубину залегания. При устройстве фундамента нужно предусмотреть качественную гидроизоляцию. Верх основания должен быть примерно на 6-7 см ниже уровня пола.
Разрабатывая чертежи каминов из кирпича своими руками,особое внимание необходимо уделить противопожарной безопасности. Для этого нижний срез топки должен быть не менее чем на 30 см выше уровня пола. Большое значение в этом плане имеет и карниз, отделяющий топочную часть от дымовой камеры
Его основная функция — предотвращение вылета искр и сажи выше своего предела. При этом карниз является одним из основных декоративных элементов, оказывающих влияние на внешний вид камина
Большое значение в этом плане имеет и карниз, отделяющий топочную часть от дымовой камеры. Его основная функция — предотвращение вылета искр и сажи выше своего предела. При этом карниз является одним из основных декоративных элементов, оказывающих влияние на внешний вид камина.
