Калькулятор расчета длины нагревательного кабеля

Особенности расчетов стержневых инфракрасных полов

Главной отличительной чертой стержневых ИК полов является то, что они саморегулирующиеся, то есть при повышении наружной температуры их пиковая мощность снижается примерно в 1,5 раза. Это позволяет применять их на всей площади помещения, независимо от положения мебели. Для расчета стержневых теплых полов воспользуемся предыдущим примером комнаты с Sобщ=24 м2 и рассчитаем их для всей площади: Sу=Sобщ=24 м2.

• Для комфортного обогрева пола выбирается система теплых стержневых ИК полов UNIMAT RAIL, имеющая пиковую погонную мощность 116 Вт/м. Ширина мата равна 83 см, они укладываются с интервалом до 10 см, поэтому их длина выбирается исходя из требуемой обогреваемой площади.
• Из ассортимента UNIMAT RAIL выбирается комплект UNIMAT HR-S-2500, длиной в 25 метров, пиковой мощностью 2900 Вт, способный отопить площадь до 25 м2.
• На плане помещения, предварительно нарисованным на миллиметровой бумаге, делается раскладка нагревательных матов. Причем силовые кабели могут разрезаться в любом месте посередине между нагревательными стержнями. Нагревательные стержни разрезать нельзя.

Пример раскладки стержневых инфракрасных нагревательных матов со схемой подключения

• Определяется количество дополнительных комплектующих.
• Выбирается терморегулятор, рекомендованный производителем.

Особенности кабелей КДБС и ВЕТ

Нагревательные кабели ВЕТ и КДБС не требуют подключения корректирующего энергетического оборудования, они работают от обычной электрической сети. Особых различий между этими изделиями не наблюдается. Оба кабеля питаются током гражданской электрической сети. Линейная мощность примерно одинакова (ВЕТ – 45 Вт/м, КДБС – 40 Вт/м). Сопротивление изоляционного слоя одно и то же – 103 Мом/м. Допустимый радиус у КДБС немного больше, чем у ВЕТ – 35/25 мм. Номинальный диаметр – 6/7 мм.

Обратите внимание! Кабель ВЕТ реализуют отрезками от 3,3 до 85 м. Провод КДБС поставляют в продажу отрезками от 10 до 150 м

Расчет теплого пола (электрического): калькулятор

Большую роль при монтаже напольной системы играет ее тип. Наиболее простые и эффективные на сегодняшний день, это сетчатые маты, инфракрасные пленки и нагревательные кабели. С последними работы больше всего, так как они требуют стяжки.

Инфракрасные пленки можно стелить непосредственно под напольным покрытием и даже на стены или потолок. Маты так же не доставляют больших хлопот при монтаже, тогда как кабельный обогрев требует тщательного расчета шага и длины самого материала.

До укладки электрического пола нужно учесть:

• площадь объекта;
• тип обогрева;
• возможные теплопотери;
• определение мощности.

Каждый параметр следует рассчитывать отдельно, а затем внести полученные показатели в онлайн калькулятор расчета электрического теплого пола.

Тип и площадь помещения, режим отопления

Прежде чем приступать к покупке электрического пола, нужно определиться, где он будет монтироваться. Немалую роль в этом играет тип помещения и его размеры.

При составлении расчетов теплого пола учитывается только полезная площадь, то есть та, на которой не будет стоять мебель или крупная бытовая техника. Это связано с тем, что под их тяжестью возможен перегрев системы, да и предметы быта, нагретые полом, могут потерять свой внешний вид.

Так как у каждого помещения свои показатели теплопотерь, которые напрямую зависят от того, есть ли в нем наружные стены, на каком этаже оно расположено и от других факторов, то расчет мощности электрического поля должен проводиться с учетом их всех.

Для определения полезной площади нужно общую площадь (S) умножить на ту, что будет занимать теплый пол, например, для гостиной 25 м2 при полезной площади 60% показатели будут:

S =25х0.6=15 м2.

Режим отопления так же важен. Если это будет основной вид обогрева, то, соответственно, кабеля потребуется больше, а шаг между его витками будет меньше. При дополнительной напольной системе расчеты могут быть более приблизительными, так как она будет включаться только время от времени.

Подсчет по теплопотерям

Чтобы выяснить, сколько потребуется материала для теплого электрического пола, нужно учесть следующие факторы:

• температуру воздуха в зимний период;
• материал, из которого сделаны стены;
• вид утепления;
• как помещение остеклено;
• ориентация стен по сторонам света;
• наличие наружных стен;
• балконы или лоджии.

Все эти параметры влияют на теплопотери, и пол нужно укладывать с учетом их восполнения

Важно подобрать такое количество элементов, чтобы помещение легко обогревал электрический теплый пол. Потребление электроэнергии при этом должно быть оптимально выгодным, иначе подобная система себя не оправдывает

Поэтому длина кабеля или инфракрасная пленка подбираются, исходя из требуемой для нужного количества тепла мощности.

Если предполагается, что электрический пол будет основным видом отопления, то полезная площадь, на которой он будет монтироваться должна составлять не менее 70% площади всего помещения.

Показатели мощности для напольной системы отопления, как основной:

• комнаты и кухня – 120 Вт/м2;
• ванная – 140 Вт/м2;
• лоджия, балкон – до 180 Вт/м2.

Это средние показатели, которые в основном варьируются сот 150 до 180 Вт/м2. Если теплый пол будет лишь дополнением, то достаточно мощности от 110 до 140 Вт/м2.

Для помещений на первом этаже, или под которыми находится подвал, эти показатели умножаются на 15-20%.

Формула

Чтобы определить нужную мощность всей системы, следует мощность 1м2 умножить на показатель полезной площади помещения. Сегодня производители предлагают наборы кабеля для теплого пола, в которых отмерено его количество с учетом мощности и размера комнаты. Обычно в них предусмотрен даже шаг, который составляет от 5 см до 20 см.

Чтобы узнать точнее, можно применить простую формулу: h=S*100/L, где:

• h – это расстояние между витками;
• S – полезная площадь;
• L – необходимая длина кабеля.

Так определяется мощность кабеля.

Поможет упростить расчет теплого пола (электрического) калькулятор, где нужно внести следующие параметры:

• ширина пола (в см);
• длина (в см);
• тип помещения: теплое, холодное или обычное;
• вид обогрева: основной или дополнительный.

Это упрощенный способ определения мощности нагревательной системы. Есть более расширенные типы онлайн калькуляторов, в которых учтена еще длина кабеля, сопротивление при +20 градусах, полезная площадь, основной вид отопления или вспомогательный.

Не малую роль при расчетах играет, какой вид напольного покрытия будет использоваться и общий состав «пирога».

Технология прогрева и схема укладки

Перед установкой системы прогрева бетона в зимнее время монтируется опалубка и арматура. После этого раскладывается ПНСВ с интервалом между проводами от 8 до 20 см, в зависимости от наружной температуры, ветра и влажности. Провод не натягивается и прикрепляется к арматуре специальными зажимами. Нельзя допускать изгибов радиусом менее 25 см и перехлестов токоведущих жил. Минимальное расстояние между ними должно составлять 1,5 см, это поможет не допустить короткого замыкания.

Наиболее популярная схема укладки ПНСВ – «змейка», напоминающая систему «теплый пол». Она обеспечивает обогрев максимального объема бетонного массива при экономии греющего кабеля. Перед заливкой в опалубку раствора необходимо убедиться в том, что в ней нет льда, температура смеси не ниже +5°C, а монтаж схемы подключения проведен правильно, на достаточную длину выведены холодные концы.

К проводу ПНСВ прикладывается инструкция, с которой нужно ознакомиться перед тем, как прогреть бетон. Подключение осуществляется через секции шинопроводов двумя способами через схему «треугольник» или «звезда». В первом случае систему разделяют на три параллельных участка, подключаемых к выводам трехфазного понижающего трансформатора. Во втором – три одинаковых провода соединяются в один узел, потом три свободных контакта аналогично подключаются к трансформатору. Питающее устройство устанавливается не далее, чем в 25 м от места подключения, прогреваемый участок обносится ограждением.

Система подключается после полной заливки всего объема строительного раствора. Технология прогрева бетона греющим кабелем ПНСВ включает в себя несколько этапов:

1. Разогрев осуществляется со скоростью не более 10°C в час, что обеспечивает равномерное прогревание всего объема.
2. Нагрев при постоянной температуре длится до тех пор, пока бетон не наберет половину технологической прочности. Температура не должна превышать 80°C, оптимальный показатель 60°C.
3. Остывание бетона должно происходить со скоростью 5°C в час, это поможет избежать растрескивания массива и обеспечит его монолитность.

При соблюдении технологических требований материал наберет марку прочности, соответствующую его составу. По окончанию работ ПНСВ остается в толще бетона и служит дополнительным армирующим элементом.

Нужно отметить, что применять кабель КДБС или ВЕТ значительно проще, поскольку их можно подключать напрямую к сети 220 В через щитовую или розетку. Они разделены на секции, что помогает избежать перегрузки. Но эти кабели стоят дороже ПНСВ, поэтому реже применяется при строительстве крупных объектов.

Еще одна популярная технология – использование опалубки с ТЭН и электродами, когда арматура вставляется в раствор и подключается к сети, используя сварочный аппарат или понижающий трансформатор другого типа. Этот способ прогрева не требует специального греющего кабеля, но более энергозатратен, поскольку вода в бетоне играет роль проводника, а его сопротивление при затвердевании значительно возрастает.

Расчёт затрат электричества по видам

Чтобы определить, сколько электрический тёплый пол потребляет тока, рассмотрим ряд следующих факторов: тепловые потери, толщина основания и степень теплоизоляции помещения.

Вычислить размер потребляемой электроэнергии поможет формула:

• S — площадь в м2;
• P — мощность;
• 0,4 — коэффициент обогреваемой полезной площади.

Электрический кабель и маты

Для определения размера потребляемой электроэнергии и расходов на её оплату при эксплуатации кабельной системы, необходимо учитывать ряд моментов:

1. Размер отапливаемой площади — свободная часть комнаты без мебели. Обычно это 12 — 15 кв. м., именно там будет стелиться кабель или маты.
2. Чтобы обогревать 15 м² пола, в среднем требуется провод, общая мощность которого составляет 2100 Вт/ч. Чаще, потребители приобретают иностранные изделия, рассчитанные на напряжение в 230 Вольт. В наших условиях такой кабель не может функционировать во всю силу. Он способен потреблять не больше 1930 Вт.
3. 1930 Вт — мощность, которую потребляет теплый кабельный пол при максимальной нагрузке. При этом температура нагрева может достигать +45°С. Комфортной, считается температура до + 23°С. Пол в таких условиях, может расходовать около 965 Вт.
4. Согласно вычислениям, для поддержания комфортной атмосферы, необходимо нагревать кабель на протяжении 20 мин каждый час. В итоге, потребляемая мощность для обогрева 1 м2 пола составляет не более 322 Вт/час.

Платить за энергию, потребляемую кабельным теплым электрополом можно меньше, если использовать двухтарифный счётчик.

Кроме того, при использовании кабеля, для определения количества потребляемой электроэнергии, нужно рассчитать его длину. Это легко сделать по формуле:

где:

• l — длина провода:
• а — шаг между петлями кабеля.

Умножив данное значение на мощность провода (120−200 Ватт), вы получите величину потребления тёплым полом электроэнергии на 1 м2.

Инфракрасный теплый пол

Если применяются инфракрасные тёплые полы, то на расход электроэнергии у них, как и при функционировании любой отопительной системы, влияет степень подготовки помещения. Кроме того, важным фактором считается мощность плёнки. При использовании устройства как основное отопление — 220 Вт/м2, если дополнительное — 150 Вт/м2.

Сколько потребляют энергии тёплые плёночные полы в месяц, рассмотрим на примере комнаты 50 квадратных метров, при мощности плёнки 150 Вт. Для этого:

W=50*150*0,4=3000 Вт или 3 киловатта за 60 минут.

Чтобы высчитать месячное потребление, необходимо:

Полученный показатель умножается на тариф вашего региона — столько вы будите тратить на оплату света в деньгах. Естественно, эта цифра приблизительная, и при использовании счётчика «день — ночь».

При правильно проведённом расчёте и планировании, затраты возможно значительно понизить.

Подходящие варианты комплектов теплого пола

— Внимание!!! Представленные в расчете комплекты греющего кабеля необходимы вам в количестве 3-х штук!

Список подходящих вариантов

(PDF)

1. 1. Основание
2. 2. Теплоизоляция
3. 3. Фольга
4. 4. Базовая стяжка
5. 5. Монтажная лента
6. 6. Нагревательный кабел
7. 7. Температурный датчик в гофротрубке
8. 8. Выравнивающая стяжка
9. 9. Гидроизоляция (при необходимости)
10. 10. Плиточный клей
11. 11. Звукоизоляция
12. 12. Напольное покрытие
13. 13. Терморегулятор

Описание установки

Укладка кабеля в выравнивающую стяжку.

• Рекомендуется при толщине конструкции пола более 100 мм.
• Арматурная сетка должна быть уложена в слое базовой стяжки (> 6 см).
• Кабель монтируется на поверхности базовой стяжки после ее высыхания.
• Для фиксации кабеля на поверхности пола используйте монтажную ленту соответствующих длин, закрепленную на стяжке. Температурный датчик устанавливается между двумя витками кабеля в гофро-трубке.
• Толщина выравнивающей стяжки зависит от характеристик аккумуляции и материала покрытия пола.
• Для полов с керамической плиткой толщина стяжки должна быть больше, чем для деревянных, чтобы обеспечить равномерный прогрев поверхности.

1. 1. Старый материал пола;
2. 2. Грунтовка;
3. 3. Нагревательный кабель;
4. 4. Монтажный скотч;
5. 5. Датчик температуры пола в гофротрубке;
6. 6. Выравнивающий раствор (плиточный клей);
7. 7. Выравнивающий раствор (при необходимости);
8. 8. Напольное покрытие;
9. 9. Терморегулятор;

Описание установки

Отопление тонких полов.

• Нагревательные кабели могут быть установлены на старом напольном покрытии.
• На поверхности пола кабель фиксируется с помощью монтажного скотча.
• Температурный датчик устанавливается в гофро-трубке посередине между двумя витками кабеля.
• Кабель равномерно и полностью закрывается выравнивающим раствором или клеем, после высыхания которого может быть смонтировано напольное покрытие.

1. 1. Выровненный черновой пол
2. 2. Теплоизоляция (ЭППС, Изолон)

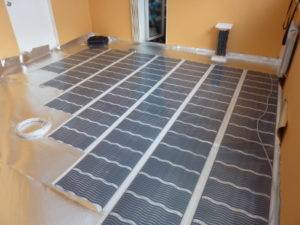

3. 3. Нагревательная пленка
4. 4. Заземляющий алюминиевый экран-пленка
5. 5. Ламинат или паркетная доска
6. 6. Датчик температуры пола
7. 7. Термостат

Описание установки

Укладка пленки под ламинат или паркетную доску.

• Нагревательные пленки должны располагаться так, чтобы они не перекрывались, даже частично, декоративными элементами, плинтусами и другими частями пола. Нагревательные панели, закрытые надстройками могут перегреться.
• Нагревательные пленки следует располагать по длине помещения, в этом случае будет больше цельных полос и меньше точек подключения монтажных проводов.
• Если в полу проходит электропроводка, она должна находиться как минимум в 50 мм от нагревательных панелей и отделяться от нее или структур пола теплоизолирующим материалом, заполняющим это пространство.
• Между нагревательными панелями и источниками тепла должно быть выдержано расстояние не менее 200 мм. К источникам тепла можно отнести горячие трубы, камины, духовки и т.д.
• Нагревательная пленка разрезается вдоль нагревательных полос по пунктирным линиям отреза. Запрещается разрезать пленку по иным линиям!
• Температурный датчик устанавливается в гофро-трубке посередине между двумя пленками.
• Нагревательная пленка крепится при помощи армированного скотча.

1. 1. Выровненный черновой пол
2. 2. Теплоизоляция (ЭППС, Изолон)
3. 3. Нагревательная пленка
4. 4. Заземляющий алюминиевый экран-пленка
5. 5. Датчик температуры пола
6. 6. Листы фанеры или ГВЛ
7. 7. Ковролин
8. 8. Линолиум

Описание установки

Укладка пленки под линолеум и ковролин.

• Нагревательные пленки должны располагаться так, чтобы они не перекрывались, даже частично, декоративными элементами, плинтусами и другими частями пола. Нагревательные панели, закрытые надстройками могут перегреться.
• Нагревательные пленки следует располагать по длине помещения, в этом случае будет больше цельных полос и меньше точек подключения монтажных проводов.
• Если в полу проходит электропроводка, она должна находиться как минимум в 50 мм от нагревательных панелей и отделяться от нее или структур пола теплоизолирующим материалом, заполняющим это пространство.
• Между нагревательными панелями и источниками тепла должно быть выдержано расстояние не менее 200 мм. К источникам тепла можно отнести горячие трубы, камины, духовки и т.д.
• Нагревательная пленка разрезается вдоль нагревательных полос по пунктирным линиям отреза. Запрещается разрезать пленку по иным линиям!
• Температурный датчик устанавливается в гофро-трубке посередине между двумя пленками.
• Нагревательная пленка крепится при помощи армированного скотча.

Обогрев инженерных систем: проблемы и трудности

Разберемся, какие же факторы «вгоняют в тоску» частных застройщиков и профессиональных строителей, когда речь заходит об электрическом обогреве инженерных коммуникаций:

1. Высокие затраты на оплату электроэнергии, неизбежные при эксплуатации большинства греющих кабелей.
2. Риск приобретения недолговечной продукции сомнительного качества.
3. Проблемы с обеспечением герметичности коммуникаций (хорошо знакомы тем, кто хоть раз устанавливал кабель внутрь магистральных трубопроводов).

В дополнение к вышеперечисленному: отсутствие подходящих типоразмеров при покупке кабеля вынуждает застройщиков переплачивать за лишние погонные метры. Если же человек приобретает кабель на отрез, ему неизбежно приходится тратить время и деньги на поиск недостающих комплектующих (манжеты, кабельные вводы и т. д.).

Теперь рассмотрим, каким образом греющий кабель Heatus решает эти и другие проблемы.

Требования к напольному покрытию при эксплуатации теплых электрических полов

При проектировании электрической системы обогрева полов зачастую забывают о том, что с ней могут работать далеко не все покрытия. И к этому вопросу надо отнестись со всей внимательностью и серьезностью. С какими покрытиями работа теплых электрических полов противопоказана:

• Линолеум на резиновой или войлочной основе.
• Толстые ковры или ковры на резиновой основе.
• Дощатый пол толщиной более 25 мм.

При выборе линолеума, ламината, паркетной доски или ковролина следует обязательно поинтересоваться, могут ли работать эти покрытия с системой теплых полов. Ведущие производители указывают это всегда на маркировке и в сопроводительной документации.

Такими значками обозначаются напольные покрытия, способные работать с теплым полом

Для контроля отопления деревянных полов, а также тонких полов рекомендуется использовать терморегуляторы с двумя датчиками: температуры поверхности пола и воздуха в помещении. Если известно термическое сопротивление напольного покрытия RT, которое может быть указано в документации, то лучше руководствоваться следующими правилами:

• При удельной мощности 150 Вт/м2 максимальное термическое сопротивление(RTmax) может быть до 0,13 м2*K/Вт.
• При Pуд=125 Вт/м2 – RTmaxне более 0,16 м2*K/Вт.
• При Pуд=100 Вт/м2 – RTmaxне более 0,18 м2*K/Вт.

Если в конструкции пола применяются многослойные покрытия, например – ламинат с подложкой, то их термические сопротивления складываются, и проверяется соответствие вышеперечисленным условиям.

Что представляет собой саморегулирующий кабель

Саморегулирующийся кабель – это уникальное изобретение, представляющее собой гибкий провод, греющийся под воздействием электроэнергии. При этом он обладает свойством регулировать собственную мощность, ориентируясь на окружающую температуру. То есть, чем холоднее атмосфера, тем горячее саморегулирующий кабель. Он как бы приспосабливается к особенностям окружающей его среды, причем не по всей длине.

Принцип работы саморегулирующего греющего кабеля заключается в его внутреннем обустройстве. Грубо говоря, он состоит из трех основных частей:

Многослойная конструкция обеспечивает непревзойденную защиту и ударостойкость

• Металлические проводники – обеспечивают подвод электроэнергии;
• «Умная» полимерная матрица – именно она адаптируется под меняющиеся условия и вырабатывает тепло;
• Изоляция – тут используется целый «бутерброд» из нескольких материалов.

Ключевым звеном здесь является полимерная матрица. Именно она отвечает за саморегулирующие свойства. Причем буквально каждый ее сантиметр живет своей отдельной жизнью.

То есть, один отрезок может быть холоднее или наоборот, горячее другого. И все это без какой-либо электроники, без каких-либо датчиков и всего остального – только полимерная основа из «умного» материала.

Саморегулирующий греющий кабель для водопровода обладает еще одним интересным свойством – это произвольная длина. Мы можем взять прочные ножницы, перерезать его и опять включить в сеть – он будет работать как ни в чем не бывало. Здесь работает буквально каждый миллиметр, поэтому его длина не имеет особого значения. В отличие от новогодней гирлянды, он будет продолжать работать даже при случайном обрыве. Впрочем, саморегулирующий греющий кабель обладает достаточно прочной конструкцией, предотвращающей аварийные обрывы.

Прочие свойства саморегулирующего греющего кабеля:

«Умный» полимер в составе кабеля сам регулирует потребляемую мощность, что позволяет значительно экономить электричество

• Высокая механическая прочность – он работает от электроэнергии, а это значит, что он нуждается в прочной многослойной изоляции;
• Устойчивость к влаге – он спокойно работает в водной толще. Главное, заизолировать его конечную часть с помощью специальной термоусадочной пленки;
• Экономичность в потреблении электроэнергии – обеспечивается за счет саморегулирующихся свойств (вплоть до полного отключения).

Прочность саморегулирующего греющего кабеля обеспечивается его многослойностью. Первые два слоя – это медные проводники и «умный» полимер. Поверх них проходит изолирующий слой из полиолефина или фторполимера.

Общие сведения по результатам расчетов

1. Общий тепловой поток — Количество выделяемого тепла в помещение. Если тепловой поток меньше тепловых потерь помещения, необходимы дополнительные источники тепла, например, такие как настенные радиаторы.

2. Тепловой поток по направлению вверх — Количество выделяемого тепла в помещение с 1 квадратного метра площади по направлению вверх.

3. Тепловой поток по направлению вниз — Количество «теряемого» тепла и не участвующего в обогреве помещения. Для уменьшения данного параметра необходимо выбирать максимально эффективную теплоизоляцию под трубами ТП* (*теплого пола).

4. Суммарный удельный тепловой поток — Общее количество тепла, выделяемого системой ТП с 1 квадратного метра.

5. Суммарный тепловой поток на погонный метр — Общее количество тепла, выделяемого системой ТП с 1 погонного метра трубы.

6. Средняя температура теплоносителя — Средняя величина между расчетной температурой теплоносителя подающего трубопровода и расчетной температурой теплоносителя обратного трубопровода.

7. Максимальная температура пола — Максимальная температура поверхности пола по оси нагревательного элемента.

8. Минимальная температура пола — Минимальная температура поверхности пола по оси между трубами ТП.

9. Средняя температура пола — Слишком высокое значение данного параметра может быть дискомфортно для человека (нормируется СП 60.13330.2012). Для уменьшения данного параметра необходимо увеличить шаг труб, снизить температуру теплоносителя либо увеличить толщину слоев над трубами.

10. Длина трубы — Общая длина трубы ТП с учетом длины подводящей магистрали. При высоком значении данного параметра калькулятор рассчитает оптимальное кол-во петель и их длину.

11. Тепловая нагрузка на трубу — Суммарное количество тепловой энергии, получаемое от источников тепловой энергии, равное сумме теплопотреблений приемников тепловой энергии и потерь в тепловых сетях в единицу времени.

12. Расход теплоносителя — Массовое кол-во теплоносителя предназначенного для подачи необходимого кол-ва тепла в помещение в единицу времени.

13. Скорость движения теплоносителя — Чем выше скорость движения теплоносителя, тем выше гидравлическое сопротивление трубопровода, а также уровень шума, создаваемого теплоносителем. Рекомендуемое значение от 0.15 до 1м/с. Данный параметр можно уменьшить за счет увеличения внутреннего диаметра трубы.

14. Линейные потери давления — Снижение напора по длине трубопровода, вызванного вязкостью жидкости и шероховатостью внутренних стенок трубы. Без учета местных потерь давления. Значение не должно превышать 20000 Па. Можно уменьшить за счет увеличения внутреннего диаметра трубы.

15. Общий объем теплоносителя — Общее кол-во жидкости для заполнения внутреннего объема труб системы ТП.

Смежные нормативные документы:

• СП 60.13330.2012 «Отопление, вентиляция и кондиционирование воздуха»
• СП 29.13330.2011 «Полы»
• СП 71.13330.2017 «Изоляционные и отделочные покрытия»
• СП 41-102-98 «Проектирование и монтаж трубопроводов систем отопления с использованием металлополимерных труб»
• СП 41-109-2005 «Проектирование и монтаж внутренних систем водоснабжения и отопления зданий с использованием труб из «сшитого» полиэтилена»

Общее строение «теплого пола» с нагревательным кабелем

Чтобы принимать решение о выборе того или иного «теплого пола», надо, думается, понимать, что выбранная система собою представляет, и с чем простоит столкнуться в ходе выполнения монтажных работ.

Итак, подогрев пола с помощью электрического кабеля.

Примерная схема устройства «теплого пола с электрическим нагревательным кабелем.

1 — плита перекрытия.

2 — стой термоизоляции, необходимый для эффективной работы системы «теплый пол».

3 — тонкая стяжка, закрывающая термоизоляцию и выравнивающая поверхность под укладку нагревательного кабеля.

4 — тонкая термоизоляционная подложка, обычно – из вспененного полиэтилена, с фольгированной поверхностью. Отражающая фольгированная поверхность должна смотреть вверх.

5 — уложенный нагревательный кабель «теплого пола».

6 — Монтажные ленты (шины), облегчающие укладку кабеля. Необязательный элемент – кабель часто просто подвязывают к армирующей полимерной сетке, как показано на первой иллюстрации этой публикации.

7 — цементно-песчаная стяжка, толщиной от 20 до 50 мм, закрывающая кабель, становящаяся не только основой для последующего настила финишного покрытия пола (поз. 8), но и распределителем и аккумулятором выработанного кабелем тепла.

9 — соединительные муфты, обеспечивающие коммутацию нагревательного кабеля с проводами питания, или, как их еще называют, «холодными концами» (поз. 10).

11 — термодатчик в трубке, вмурованной в стяжке, для постоянного отслеживания температуры нагрева «теплого пола».

12 — Терморегулятор, расположенный в удобном для пользователя месте. Выполняет функции общей коммутации всех подходящих проводов («холодных концов», кабеля домашней электросети 220 В, сигнального провода термодатчика) и управления – отлаженная система будет поддерживать температуру нагрева поверхности, заданную пользователем, или по запрограммированному алгоритму.

Схема, безусловно, лишь примерная, и на деле могут быть как мелкие, так и довольно серьезные изменения, в зависимости от конструкции пола. Но общий принцип сохраняется: в любом случае – под нагревательным кабелем обязательно должен располагаться слой термоизоляции.

Стяжка, заливаемая поверх кабеля – это оптимальное решение. Но если посмотреть внимательнее на проекты, опубликованные в интернете, то видно, что иногда даже обходятся без нее. Пример показан на иллюстрации ниже.

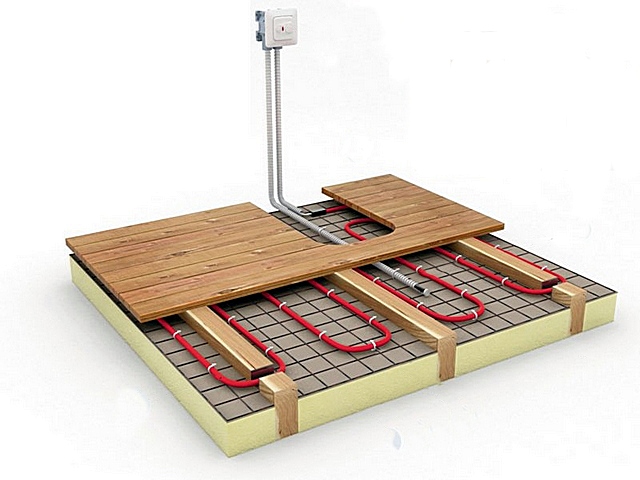

Один из вариантов размещения нагревательного кабеля в «недрах» деревянного пола

В данном примере между лагами деревянного пола уложены жесткие плиты высокоэффективного утеплителя с внешним фольгированным покрытием. По ним произведена укладка нагревательного кабеля. Сверху кабель ничем не заливается – просто по лагам осуществляется монтаж половиц.

Да, такая схема тоже будет работать, но надо правильно понимать, что высокой эффективности ожидать от нее не приходится. Для создания каких-то «зон комфорта» – возможно, но в качестве альтернативы отоплению – и речи быт не может.
