Изготовление паза под замок
- Определяете местоположение замка на двери. Как правило, замок врезается на 1 метр от пола – плюс/минус 10 см в зависимости от роста тех, кто в основном будет им пользоваться.
- Прикладываете замок к полотну двери той стороной, которую вы будете врезать, и обведите его ручкой или карандашом.
- Просверливаете отверстие, равное ширине замка, с помощью перового сверла. Сделать это можно двумя способами:
- не просверливать отверстие сразу на всю глубину, а продвигаться постепенно на 1-2 см до необходимой отметки в полотне двери
- просверлить на всю глубину сразу, предварительно на сверле сделав отметки, равные ширине врезаемого замка. Для этого можно использовать изоленту или кусок проволоки.
Следует учесть, что высверливать необходимо на 1-3 мм больше, чем размер корпуса замка, так как он должен входить в высверленный паз без препятствий, и лицевая планка размещаться в нём полностью.
Дрель во время высверливания необходимо держать ровно, перпендикулярно полотну, чтобы не было смещения высверливаемого паза.
- Паз обрабатываете при помощи стамески и молотка. Его стенки должны быть максимально ровными, чтобы замок располагался внутри полотна двери аккуратно.
- Делаете наносим разметку для передней планки замка, если убедились, что он беспрепятственно входит в паз. Для этого вставляете в него замок и карандашом обводите контур планки. По разметке выбиваете стамеской выемку.
Врезка круглого замка
Чтобы просверлить отверстия по разметке, необходимо подобрать коронку соответствующего диаметра. Его необходимо рассчитать так, чтобы отверстие перекрывалось наружным корпусом устройства. Но окружности углубления при этом должно хватать для монтажа внутренних механизмов.
В специализированных магазинах можно приобрести наборы для врезки круглых замков. Они состоят из 2 коронок необходимого диаметра.
Подготовив нужные инструменты, можно приступать к высверливанию отверстия согласно предварительно сделанной разметке. Чтобы предотвратить появление трещин, расколов и других деформаций дверного полотна, следует проделывать отверстие с 2 сторон вглубь до середины. Затем необходимо таким же образом сделать отверстие в торце двери, в которое будет помещен механизм. Ответная планка в дверном коробе устанавливается по центру просверленного отверстия под язычок.
В готовое гнездо следует поместить устройство и обвести его по контуру. После этого вытаскивается защелка. Используя стамеску, необходимо проштрабить отверстие такого размера, чтобы в него поместилась наружная пластина
Выполнять эту работу следует с осторожностью, чтобы не превысить нужную глубину отверстия и не повредить боковую сторону полотна
Теперь можно монтировать механизм, проверив правильность его закрывания (как установить замок в дверь, подробно можно прочитать в инструкции).
Как самостоятельно врезать замок в деревянную дверь в закладки 17
Если установка двери довольно кропотливое занятие, то врезка замков в деревянную дверь требует меньшей подготовки и, при определённой сноровке, посильна каждому. Существует большое количество дверных замков, как для установки во входную дверь, так и в межкомнатную. В этой статье мы расскажем, как производится врезка замков в деревянную дверь. В нашем случае дверь межкомнатная, поэтому используются замки для внутреннего использования. Такие замки бывают различного дизайна и сложности, но есть те, что используются чаще всего, их мы и рассмотрим. Для врезки замка нам понадобятся стандартные инструменты, которые есть практически у каждого. Поискать или дополнительно купить придется разве что кольцевую пилу и перьевое сверло.
Подготовительный этап
Техника врезки зависит от конструкции запора. Легче всего установить ручку-защелку. С этой целью аккуратно делается отверстие необходимого диаметра. (Мастера рекомендуют проводить все отделочные и монтажные работы после того, как сделан ремонт пола.)
Установка межкомнатного замка с поворотным фиксатором (или с ручкой и личинкой) является более трудоемкой: необходимо будет сделать гнездо в торце полотна двери, а также 2 отверстия — для личинки и ручки.
Необходимо правильно рассчитать высоту, на которой будет устанавливаться ручка. При выборе деревянной двери ограничения по этому параметру отсутствуют. На каркасной конструкции ручку следует врезать в месте нахождения поперечного бруса, располагающегося на расстоянии 90-100 см от основания дверного полотна. Толщина вертикального бруса варьируется в зависимости от толщины дверного полотна.
Чаще всего установка запора происходит в установленную дверь, но можно врезать его и до монтажа. Когда углубление для замка планируется делать ручным электрическим фрезером, полотно необходимо прочно закрепить в положении лежа при помощи стапеля, повернув к себе обрабатываемую сторону.
Инструменты для врезки замка
Чтобы осуществить установку запорного механизма в дверь, нужно иметь такие инструменты:
- Карандаш для разметки.
- Столярный треугольник.
- Рулетку.
- Шуруповерт в комплекте с набором бит.
- Отвертки (плоская и крестовая).
- Сверло перьевого типа, сверло по дереву 6 мм, коронки необходимого размера.
- Молоток и стамеску.
- Долото.
- Стапель.
- Ручной электрофрезер.
Существуют специальные наборы инструментов, которые включают в себя все необходимые сверла и коронки.
Врезка замка фрезерным станком
Замок следует прикрепить к полотну, предварительно отступив расстояние в 1 м от пола. Ручка может быть расположена и на другой высоте в зависимости от пожеланий хозяев. Теперь нужно определить глубину врезки: при помощи треугольника обмеряется корпус механизма и отмечается необходимая глубина простым карандашом, верхнюю часть устройства обводим по контуру.
Затем следует выбрать место для замочной скважины и защелки. Запорное устройство измеряется от конца до центра замочной скважины, на двери делается разметка. После этого выполняется просверливание отверстий под замочную скважину и защелку с использованием перьевого сверла.
Затем производятся отметки для будущей выемки под замок. Для этого его следует прислонить к торцевой стороне двери ригельной планкой. Во фрезер вставляется фреза соответствующей окружности, после чего выполняется просверливание углубления. Следует позаботиться о том, чтобы ригельная планка целиком входила в полотно двери.
Затем необходимо вырезать выемку для замочной конструкции. Во фрезер «заряжается» пазовая фреза, с помощью которой вырезается желоб. Это необходимо сделать так, чтобы механизм запора четко помещался в него. Границы выемки следует обработать молотком и стамеской, чтобы придать им эстетичный вид.
Из углубления необходимо удалить стружку, после чего поместить туда замок. Планка ригеля прикрепляется при помощи саморезов к боковой части двери, а затем выполняется установка дверной фурнитуры.
Врезка замка без фрезера
Для установки запорного устройства вручную необходимы следующие инструменты:
- карандаш;
- линейка;
- рулетка;
- электродрель в комплекте со сверлом 10-14 мм;
- стамески разной ширины;
- напильники круглой формы.
Нужно отсчитать от 70 до 100 см от нижнего края полотна и отметить будущее месторасположение запорного механизма. Приложив его боком, следует сделать разметку его внутренней части, отметить ширину задней плоскости конструкции. После этого, согласно разметкам, просверливаем отверстия. Затем необходимо проделать сверлом отверстия вглубь двери. Для этого следует удерживать дрель под небольшим углом.
При помощи стамески нужно выровнять поверхность гнезда, чтобы механизм мог поместиться в него. Приложив запор к лицевой части полотна, следует разметить положение ручки и сердцевины, просверлить отверстия и выровнять их при помощи напильников. Этот же процесс повторить на противоположной стороне двери. Конструкция вставляется в паз, затем продевается стержень, на который крепятся ручки.
Язычок запора выставляется наружу. Ставятся отметки для языка на косяке двери, стамесками проделывается углубление под него, куда помещается ответная часть замка (планка). Планку закрепляют, после чего замок готов к эксплуатации.
Врезка замка в межкомнатную дверь
Не все так просто, как может показаться на первый взгляд. Сначала нужно определиться с местом, где именно нужно вставить дверной замок. Дело в том, что для МДФ дверей существуют строгие правила – врезать замок можно только на высоте 1 м от пола (от нижнего края полотна двери). Так как только на этом расстоянии внутри установлен деревянный брус, специально предназначенный для того, чтобы можно было установить замок и прикрутить ручки. Если вы приобрели деревянную дверь, тогда это правило соблюдать не нужно, врезка замка в деревянную дверь осуществляется в любом удобном месте. После определения этой точки (необходимо установить ручку с дверным замком так, чтобы дверь свободно открывали и закрывали все члены семьи). Как только вы определитесь с расположением, возьмите карандаш и наметьте с лицевой стороны двери точку, ближе к торцевой части дверного полотна – это будет место установки замка.
Следующий этап – это подготовка отверстия в дверном полотне:
- рядом с намеченной точкой врезки замка необходимо обозначить место для сверления отверстия. Для этого нужно взять в руки сам замок и в том месте, где «язычок» защелки выступает, приложить к дверному полотну и наметить точку;
- этого пока что недостаточно. Приложите к торцу двери замок и обведите карандашом полностью – у вас должен получиться шаблон для врезки замка. Наметьте на нем крайние точки сверления;
- теперь можно отложить в сторону замок и подготовить необходимый для работы инструмент. Нам понадобится круглая коронка (для круглой ручки со встроенным замком), чтобы просверлить отверстие требуемого диаметра. Следим за тем, чтобы края отверстия не выступали за край накладки для дверной ручки. В противном случае останется некрасивый зазор. Эту часть работы можно сделать и без фрезера, вооружившись стамеской по дереву, дрелью с набором сверл и круглым напильником, если ручка вместе с замком прямоугольной формы. Делайте небольшое отверстие, пусть оно будет чуть меньше, чтобы потом проработать края вручную напильником и примерить замок. Если он входит туго, можно расширить проем. Таким образом вы избежите ошибок во время работы;
- внимательно еще раз примерьте замок к дверному полотну и сделайте отметку по лицевой планке, это очень важный и ответственный момент, так как если отверстие сделаете большего диаметра, то придется выбросить дверь или искать другой замок, чтобы исправить досадную ошибку;
- высверлите отверстие нужного диаметра. Края можно зашлифовать напильником. Эту часть работы не нужно делать начисто, так как неровные края будут спрятаны под замком и наличниками дверной ручки;
- во время работы сверлами не спешите, сначала нужно высверлить отверстие в дверном полотне с одной стороны и дойти до середины, а потом с другой стороны. Так можно избежать сколов в дверном полотне;
- вставьте замок в середину и посмотрите, насколько плотно он сел. Видимую часть замка обведите карандашом по периметру и пока уберите защелку;
- теперь нужно вооружиться стамеской по дереву и сделать углубление так, чтобы с наружной стороны пластина плотно села в подготовленное отверстие. Так можно избежать трения и люфта замка в процессе эксплуатации;
- пока мы только подготовили отверстие для установки самого замка. Теперь нужно сделать несколько отверстий, чтобы прикрепить планку в торце двери;
- прикладываем рабочую деталь (входит в комплект поставки вместе с замком и круглой ручкой) и просверливаем при помощи дрели отверстия. Предварительно нужно наметить точки сверления простым карандашом, чтобы во время работы не ошибиться;
- как только планка в торце будет установлена, внимательно пересмотрите весь запорный механизм, чтобы не ошибиться. Дело в том, что ручки с замком-защелкой оснащены стопором. Срабатывает механизм так: проворачиваем ручку вправо и язычок защелки задвигается. Сделать это можно как с одной стороны, так и с противоположной. В зависимости от выбранной модели, язычок может просто защелкиваться и так же легко открываться. Или чтобы открыть дверь, нужно воспользоваться ключом. Поэтому внимательно осматриваем еще раз замок с ручкой и устанавливаем с той стороны, где вы будете закрывать дверь. Допустим, что вы врезаете замок в межкомнатную дверь в спальню. Со стороны коридора нужно вставить и прикрутить только запорный механизм, чтобы ручка свободно проворачивалась и дверь открывалась, а со стороны спальни установить замок с защелкой. Как только дверь в спальне будет закрыта, можно нажать на защелку и таким образом закрыться на замок. Открыть дверь можно как со стороны спальни (нажатием на защелку-язычок), так и со стороны коридора, но уже при помощи ключа.
Схема врезки замка поможет вам справиться с задачей быстрее:
Установка замка на межкомнатную дверь. Выборка отверстий под ручку механизм замка
Как и любой процесс монтажа установка замка начинается с разметки. Но перед этим обезопасим дверное полотно от случайных повреждений. Для этого малярным скотчем заклеиваем торец и плоскость двери в предполагаемом месте установки замка, это расстояние, примерно, от 90 до 110 см от пола. Наклеенный малярный скотч не только защитит нашу дверь от повреждений, но и проводить разметку на нём гораздо удобней.
В первую очередь размечаем высоту расположения дверной ручки с замком. Чаще всего ручку располагают на высоте 1 м от уровня пола. Рулеткой отмеряем это расстояние и ставим карандашом метку на плоскости двери.

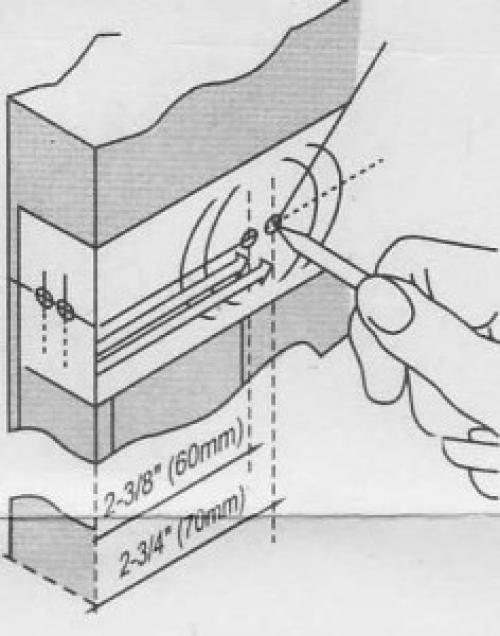

При покупке такого типа замка с ним в комплекте всегда идет шаблон для точной разметки расположения отверстий. Цилиндровый механизм замка у разных производителей может отличаться диаметром, поэтому приобретайте коронку по дереву после покупки замка. Если в Вашем комплекте замка не оказалось шаблона, можете распечатать их с этой статьи как картинки и использовать при установке замка.
Согните аккуратно шаблон по линии дверного выступа и приложите к двери с торца. В зависимости от толщины дверного полотна острым предметом (саморезом или кончиком перьевого сверла) сделайте метки центров отверстий по шаблону с торца и на плоскости двери.
С помощью шуруповерта и коронки по дереву высверлите отверстие в плоскости двери.
Совет: при высверливании будьте аккуратны, не сверлите сразу на сквозь всей двери. Когда при сверлении направляющее сверло покажется с обратной стороны двери, остановитесь и начните сверлить коронкой с другой стороны, так Вы точно избежите сколов на плоскости дверного полотна.
Следующим этапом будет высверливание отверстия под защелку замка. По нанесенной ранее метке шаблоном на торце двери, перьевым сверлом на 23 мм, сверлим сквозное отверстие до предыдущего.
Держите сверло строго перпендикулярно двери, иначе в дальнейшем защелка может стать наискось и её будет заедать при работе.

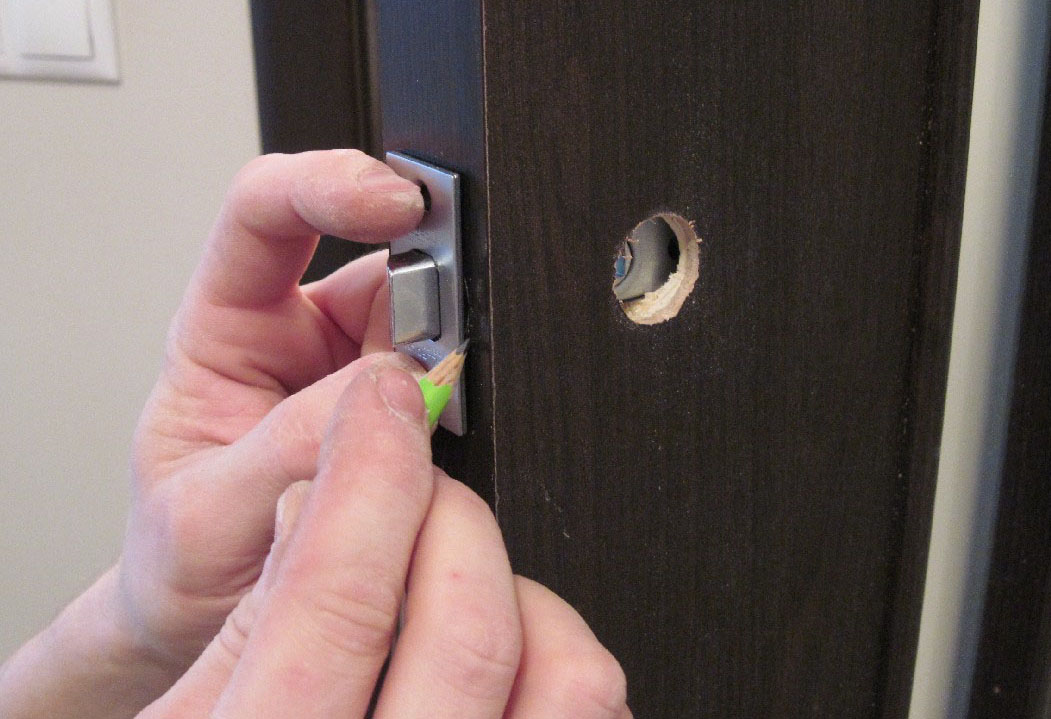

Следующим шагом вставляем защелку в торцевое отверстие выравниваем относительно кромки двери и обводим карандашом по контуру декоративной рамки. После этого вынимаем защелку и с помощью канцелярского ножа, по нанесенной линии делаем надрез верхнего слоя дверного полотна. И только потом стамеской выбираем потай для защелки замка. Глубина потая должна быть чуть меньше толщины рамки защелки, в дальнейшем, когда Вы будете притягивать защелку саморезами она вдавится в дерево и станет вровень плоскостью двери.
Совет: Многие новички сразу приступают в выбору потая под защелку стамеской, это неправильно, так как дверное полотно покрыто пленкой, которая может повредиться дальше линии реза стамеской, поэтому срежьте сначала пленку.
После выборки паза вставляем защелку на место и предварительно, сверлом на 2 мм, рассверлив отверстия под саморезы притягиваем защелку на место. Если защелка заходит в отверстие туго, то стамеской подрубаем места соприкосновения защелки и отверстия.
Приступаем к установке ручки. Сборка ручки производится по инструкции прилагаемой к ней
При монтаже обратите внимание на расположение язычка закрывания на ручке, если такой имеется, он должен располагаться внутри комнаты
На одном из цилиндровых механизмов расположены поворотный штырь и ответки под крепежные винты. Снимите с механизма декоративную розетку с помощью штырькового ключа из комплекта и смонтируйте на места, винтами прикрутите второй цилиндровый механизм с обратной стороны.
При затяжке винтов не перестарайтесь — пережатые цилиндровые механизмы не будут работать как им полагается.
Разметка
Перед тем как осуществить монтаж дверного замка, необходимо выяснить, как правильно сделать разметку под нужный вид запорного устройства.
Чаще всего разметка наносится по шаблонам или соответствующим частям запорного механизма, которые прикладываются к двери. Рекомендуется наносить линии при помощи острого шила или иглы, чтобы работать непосредственно по контуру
При использовании карандаша необходимо будет брать во внимание ширину нанесенной черты и ее отступ от детали. Это сделать нелегко даже профессионалу
Запрещено применять с этой целью слесарную чертилку, т. к. отступ от нее получается еще больше, чем от карандаша, а стереть царапины после нее невозможно. Дверь нужно будет ремонтировать.
Круглого
Для начала необходимо определить место, где будет располагаться круглый замок, после чего следует нанести разметку, используя инструкцию по установке и шаблон. Расстояние от пола должно составлять 965 мм. Эта сторона разметки должна наносится с учетом толщины двери и длины замочного язычка. Нанесение разметки выполняется со стороны личинки.
Размечая две точки на лицевой части дверного полотна, необходимо отступить от торцевого края двери 60 мм (для первой точки) и 70 мм (для второй).
На полотне двери необходимо разметить отверстие, диаметр которого составляет 50 мм. Оно предназначается для ручки. Второе отверстие делают в торце двери, напротив главного отверстия. Оно составляет 23 мм в диаметре и предназначено для конструкции с защелкой.
Плоского
На дверном косяке отмечается вертикальная, а потом и горизонтальная ось при помощи карандаша. Последняя наносится на высоте 965 мм от пола (для конструкций из массива дерева и более старых экземпляров — 800 мм). Разметка осуществляется по приложенному запору при помощи карандаша. Выбирать гнездо под замок необходимо по размеченной линии. В результате оно получится немного больше, чем необходимо. Это позволит создать нужный зазор для установки механизма.
Существуют свои особенности при отметке выемок под личинку и шпиндель: ее производят, приложив запор сбоку, при этом отверстия делают с добавочным отступом от дверного торца. Эти отверстия должны равняться ширине торцевой накладки.
Как установить ручку на межкомнатную дверь: нажимная модель
В первую очередь перед началом монтажа нажимной ручки на межкомнатную дверь нужно определиться с размерами внутреннего отверстия. Для этого потребуется прислонить запорный механизм к торцевой поверхности полотна
Очень важно, чтобы декоративная планка и боковая поверхность двери находились в одной плоскости. Далее необходимо перенести контур изделия на поверхность с помощью карандаша
После этого остается только соединить линии на торце посредством строительного уголка.
Для того, чтобы сделать выемку под механизм используют долото и молоток
При установке ручки на межкомнатную дверь своими руками не стоит забывать о том, что выполнение отверстия осуществляется специальным сверлом, которое называется долотчатым. Выборка углубления производится с помощью долота и обычного молотка. В свою очередь, зона, в которой будет располагаться лицевая накладка, организовывается посредством применения стамески.
Для того чтобы ответить на вопрос о том, как установить ручку в межкомнатную дверь, нужно внимательно просмотреть видеоматериалы на эту тему
Важно понимать, что особенности установки зависят от материала двери, а также типа ручки и набора инструментов
На следующем этапе монтажа нажимного изделия производится разметка зоны, в которой будет установлен квадрат под дверные ручки и скважину запорного механизма. Далее необходимо воспользоваться сверлом и сделать отверстия для фиксаторных элементов. Углубления организовываются с обеих сторон полотна.
После выполнения отверстий необходимо очистить их от опилок и пыли. Затем производится монтаж запорного устройства в полотно. Механизм фиксируется с помощью накладки и саморезов. Далее на квадраты устанавливаются ручки, для закрепления которых применяются саморезы.
Когда отверстие полностью готово производится монтаж запорного механизма
После этого для межкомнатной двери с защелкой требуется смонтировать декоративное кольцо. Для этого имеются специальные фланцевые отверстия.
Финальный этап установки, как и в предыдущих случаях, подразумевает монтаж ответной планки на дверную коробку. Стоит запомнить, что она устанавливается только после выполнения отверстия для язычка и саморезов.
Установка ручки на межкомнатную дверь: особенности монтажа круглых устройств
Технология монтажа круглых дверных ручек (кнобов) отличается от процесса установки нажимных изделий. Это связано с конструктивными особенностями подобной фурнитуры. Монтаж ручки может производиться как на снятом, так и на навешенном полотне. Второй вариант является более приемлемым, так как упрощает разметку ответной планки на дверной коробке.
В первую очередь необходимо внимательно выполнить разметку
Высота расположения круглой ручки подбирается в зависимости от индивидуальных предпочтений хозяев. Стандартная дистанция от пола до устройства составляет 90-110 см
А также важно запомнить, что монтаж нового механизма необходимо выполнять максимально осторожно, если полотно относится к каркасному типу. Это связано с тем, что его довольно просто повредить
Как поставить ручку на межкомнатную дверь? Для установки дверной ручки такого типа необходимо в первую очередь правильно выполнить разметку. После этого нужно организовать два отверстия. Первое высверливается на торце (для защелки), а второе – на полотне (для поворотной ручки). Организация отверстий на полотне под ручку выполняется в несколько этапов. Первым делом требуется сделать сквозное отверстие. Для этого используется специальная насадка – коронка. В свою очередь, для последующего монтажа защелки применяют сверло перьевого типа.
Две части ручки нужно приложить с обеих сторон двери и зафиксировать
После организации всех необходимых отверстий можно приступить к установке ручки в межкомнатную дверь. Однако для начала необходимо зафиксировать посредством саморезов защелку. Для крепления круглого изделия нужно разобрать его верхнюю часть и убрать декоративное кольцо.
Обе части ручки имеют специальные отверстия под винты. Эти элементы прикладываются к внешней и внутренней стороне двери и фиксируются между собой. Далее нужно установить декоративное кольцо, после чего на ручку необходимо нажать до появления характерного щелчка, который сигнализирует об окончании установки.
Таким образом, установка ручки на межкомнатное полотно не является очень сложным мероприятием. Требуется запомнить, что на процесс монтажа оказывают влияние такие факторы, как материал двери, тип замка, разновидность ручек. В случае необходимости всегда можно воспользоваться услугами квалифицированного специалиста, который проведет установку грамотно и в кратчайшие сроки.
Виды дверных коробок межкомнатных дверей
Правильная межкомнатная дверь должна стоять в надежном коробе для двери, ведь от его качества будет зависеть на сколько долго прослужит дверь, а также оформление дверного проема вашего помещения. Дверные коробки можно разделить на три основных вида.
1. Короб из ДВП. Выглядит довольно прилично, но при выборе коробки из данного материала под вопросом буде прочность всей конструкции.
Средина планки короба прогибается от своего веса, не говоря уже о возможных прогибах от веса самого дверного полотна. Так как основными компонентами в составе ДВП, если говорить по-простому, являются клей и бумага, необходимо учитывать, что они очень хрупкие и не долговечны. На них не рекомендуется вешать двери из дерева и МДФ из-за их большого веса.
Фото — Коробка из ДВП
2. Короб из необработанной древесины.
Стоимость на уровне коробок из ДВП, но в отличии от последних, коробки, изготовленные из сухого профилированного бруса обладают более высокой прочностью. Поэтому, при выборе между коробками из ДВП и коробками из необработанной древесины рекомендуем остановить свой выбор на последних. Также необходимо учесть, что вам понадобятся дополнительные материалы для финальной отделки коробки.
Фото — Необработанная деревянная коробка
3. Короб из ламинированного дерева. Не требует финальной отделки, так как уже ламинировано с помощью бумаги.
И здесь есть один важный момент, при выборе такой коробки очень важным является качество ламинации. Если для этого использовалась тонкая бумага, есть большая вероятность появления потертостей, царапин, трещин, покрытие теряет свой внешний вид. Возможно более качественным вариантом окажется коробка из необработанной древесины с самостоятельной финишной обработкой и покраской.
Фото — Ламинированная деревянная коробка
Также весь дверной проем межкомнатной двери может потребовать дополнительной обработки после установки дверей. Все засвистит от вашего проема, его размеров, расположения в нем двери, интерьера помещения.
Для такой обработки можно использовать доборную планку и наличники.
Необходимые комплекты можно купить в магазине. Рекомендуем определится с их необходимостью после окончательной установки двери, чтобы понять, какая именно окончательная отделка вам необходима. Ведь покупка дополнительных материалов – это дополнительные затраты, которые в итоге могут оказаться не нужными.
