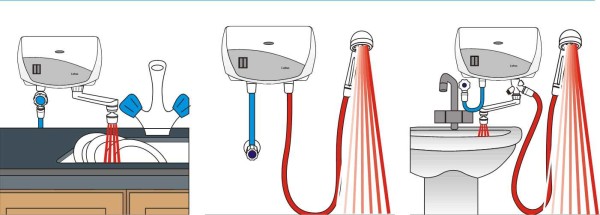

Как установить водонагреватель проточного типа
Как уже говорили, проточный водонагреватель имеет меньшие габариты, потому место для него найти проще. Его можно повесить рядом на стене, а можно -упрятать в шкафчик. Его габариты обычно 15*20 см*7 см или около того. В общем — небольшие. Вес — от силы 3-4 кг, так что и к крепежу требования минимальны. Обычно или навешивается на два вкрученных в стену дюбеля небольшого диаметра, или имеет монтажную пластину, которая прикручивается к стене, а не нее уже навешивается водонагреватель. Как установить водонагреватель проточного типа разобрались, теперь о подключении.
Подключение проточного водонагревателя к водопроводу
С этой стороны все просто. Но недостатком является то, что одновременно снабжать водой он может только одну точку. В зависимости от места установки на выход теплой воды ставят или душевую лейку с гибким шлангом, или гусак — для мытья посуды. Есть возможность через тройник поставить и «гусак» и лейку (как крайней справа картинке).
Как подключить проточный электрический водонагреватель
Чтобы была возможность при необходимости снять водонагреватель и не перекрывать при этом воду во всей квартире или доме, на входе и на выходе ставят шаровые краны. Они относятся к обязательному оборудованию. Подключение от патрубков до точи врезки в линию подачи холодной воды осуществляется так же, как и при подключении бойлера: гофрированными шлангами из нержавейки или пластиковыми трубами. Горячая вода до точки при необходимости ведется гибким шлангом: тут температур слишком высоких в принципе не бывает, так что он должен выдержать.

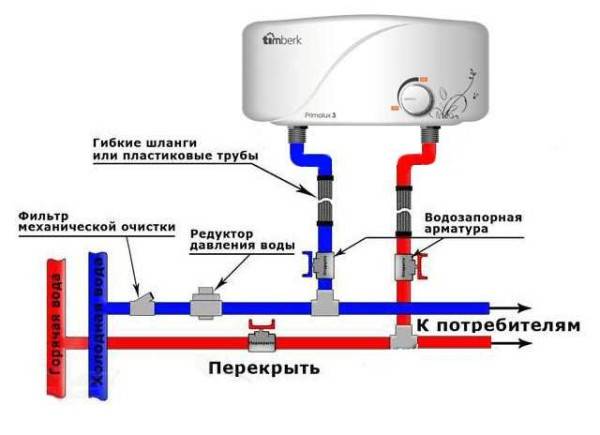

Схема подключения проточного водонагревателя к водопроводу
Еще одна особенность проточных нагревателей воды состоит в том, что они могут нормально нагреть только определенное количество воды. При увеличении потока или чересчур низкой температуре на входе они с задачей на справляются. Потому чаще всего такой водонагреватель используется как временный — на даче или при отключении горячего водоснабжения на профилактику (на лето).
Решить вопрос с чрезмерным количеством воды (при повышении давления выше нормативного) несложно: или поставить редуктор на входе или ограничитель потока. Редуктор — более серьезное устройство и его рекомендуют ставить на входе в квартиру, а ограничитель потока — небольшой цилиндр с клапаном. Его накручивают на входной патрубок холодной воды. Пример того, как установить водонагреватель проточного типа и куда накрутить ограничитель потока — в видео.
Подключение к электричеству
С электрической частью подключения все также как и с бойлером: выделенная линия, УЗО+автомат. Другие только номиналы и сечение проводов. Номинал при мощности до 5 кВт — 25 А, до 7 кВт — 32 А, от 7 до 9 кВт — 40 А. Сечение жиды медного провода — 4-6 мм (моножила).
Положительные и отрицательные качества
Устанавливая самостоятельно водонагреватель, можно неплохо сэкономить, это и является основным преимуществом. Но есть у самостоятельного монтажа и другие достоинства.
Поскольку работы проводятся самим хозяином дома, то при обслуживании или потребности в замене неисправного водонагревателя не нужно будет разбираться в системе подключения.
В дальнейшем замена нагревателя будет и вовсе простой. К тому же монтажные работы повысят умения в выполнении разных домашних работ.
Из недостатков самостоятельной установки водонагревателя можно отметить возможное возникновение проблем с подключением как к системе подачи воды, так и с энерго- или газообеспечением.
К тому же неправильность проведения работ может привести к тому, что система работать не будет.
Перед выполнением работ по монтажу водонагревателя следует учитывать несколько факторов.
Нужно сразу определиться с видом водонагревателя.
Электрический накопительный нагреватель, он же «бойлер» меньше потребляет электроэнергии, но он имеет довольно крупные габариты, поэтому следует сразу определиться имеется ли место под его установку.
Проточной же электрический водонагреватель значительно компактнее и место под него найти легче. Но он потребляет больше электроэнергии.
При выборе накопительного обогревателя сразу следует определиться, выдержит стена, на которой он будет располагаться, значительный вес.
Сразу же нужно поинтересоваться проводкой дома. Если она старая, то вряд ли выдержит большую нагрузку. Поэтому возможно потребуется замена электросети дома.
Вычислить, сможет ли проводка удерживать нагрузку, поможет сечение провода.
Так, чтобы проводка выдержала нагрузку, создаваемую бойлером в 2 кВт, требуется провод сечением не менее 2,5 мм. Если устанавливается проточной нагреватель, то проводка должна быть еще толще.
Системой подачи воды тоже следует поинтересоваться. Если при ее прокладке предусмотрели отдельные выводы для подключения – то это очень хорошо.
Если их нет, но система состоит из пластиковых труб, то произвести врезку выводов не так уж и сложно. Сложнее всего дела будут обстоять с металлическими трубами.
А вот если система водоснабжения уже устаревшая, то вполне возможно, что придется ее полностью менять
Также важно знать, как можно установить розетку в ванной комнате
Установка водонагревателей
Чтобы эксплуатация устройства была безопасной, надо понимать, как правильно включать бойлер. У каждого вида есть свои особенности, но есть и правила, обязательные для всех.
Проточный нагреватель устанавливается в непосредственной близости к месту забора (к крану), горизонтально. Это позволяет избежать образования воздушной пробки в системе. На выходе необходим запорный вентиль, который защитит от аварийных ситуаций. Использовать такой тип устройств можно только с той арматурой, которая идёт в комплекте и с тем ее количеством, которое заявлено в документации.
Накопительный бойлер устанавливается на специальной стойке или подвешивается к стене. Во втором случае стена потенциально должна выдерживать нагрузку, превосходящую полный бак воды в 2-3 раза. Такие устройства могут работать в помещении с высокой влажностью, например, в ванной комнате. Давление в системе водоснабжения при выключенной воде не должно превышать 4,5-6 бар, в ином случае перед накопительным баком необходимо поставить понижающий редуктор.
Общими требованиями к тому как правильно пользоваться бойлером будут:
- наличие УЗО;
- маркировки на нагревательном устройстве, а также в инструкции к нему, должны соответствовать параметрам электросети;
- прибор необходимо заземлить еще и потому, что в случае залива УЗО может не сработать, если нет заземления.
Как правильно пользоваться проточным бойлером?
Перед тем как включить бойлер, следует проверить правильность его установки. Далее следует включить кран и убедиться, что вода на входе не горячая, иначе сработает защитное отключение от перегрева. Если можно выбрать режим, следует установить переключатель в нужное положение, затем нажать кнопку включения. Когда поток станет ламинарный, а давление достигнет нужных для устройства значений, заработает нагрев. После использования сначала надо выключить обогреватель, только после этого закрутить кран.

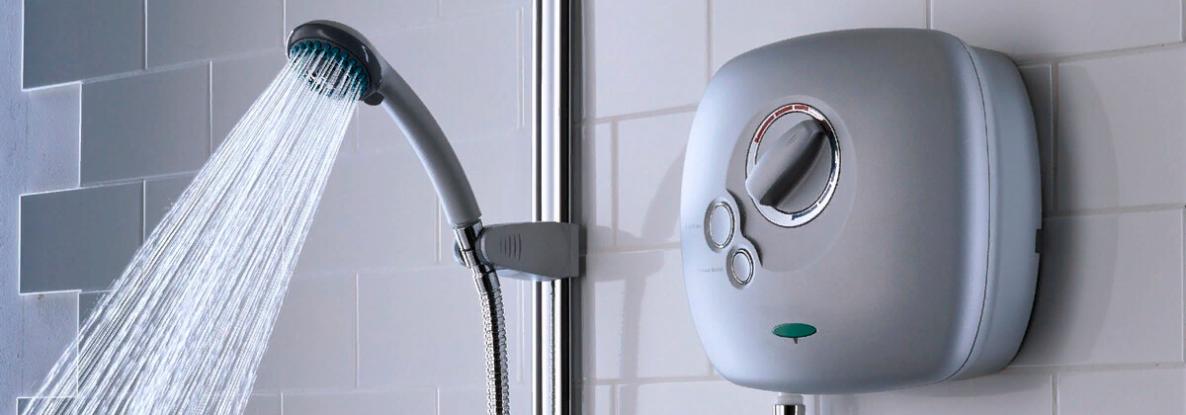

Проточный водонагреватель
Так как работает этот тип бойлеров «в моменте», регулировать степень нагрева воды можно, управляя интенсивностью потока краном. Уменьшив напор, то есть, уменьшив объем воды, проходящий через нагревательный элемент за момент времени, получите температуру выше. Увеличив напор — ниже не несколько градусов.
Как правильно пользоваться накопительным водонагревателем?
Перед первым пуском следует провести проверку систему на протечки. Бак накопительного нагревателя должен быть заполнен полностью. Если есть выбор мощности, то перевести переключатель в нужный режим: экономичный или быстрый. После этого задать температурный режим и включить. Когда вода в емкости согреется до заданных значений, устройство перейдет к сохранению тепла.
Первый запуск накопительного водонагревателя
Если пользоваться бойлером приходится постоянно, то лучше не экономить электроэнергию и не допускать снижения показателей ниже 60 градусов. Это позволит избежать размножения бактерий внутри бака. Некоторые модели позволяют запрограммировать периодичность включения нагревательного элемента, например, каждые 4-6 часов. Если бойлер не нужен долгое время, — холодную воду перекрыть, а шнур питания вытащить из розетки.
Инструменты и материалы для монтажа
Монтажные работы состоят из трех этапов:
- крепление проточного электроприбора на стену или раковину;
- подключение к водопроводу;
- подсоединение к электрической сети.
Учитывая специфику выполнения каждого этапа монтажных работ, подбирают необходимые инструменты и материалы:
- Проточные водонагреватели, к которым подключаются несколько водоразборных точек, крепят на стену. Для монтажа понадобится электрическая ударная дрель, набор сверл, отвертка, молоток, уровень. Дюбеля и саморезы обычно идут в комплекте с изделием.
- Проточные электроприборы характеризуются большой мощностью и требуют подвода отдельной линии. Из материалов понадобится трехжильный медный кабель сечением минимум 2,5 мм2, УЗО, изолента. Из инструментов пригодится отвертка, пассатижи, тестер, штроборез для нарезки канавок в случае укладки новой линии проводки.
- Соединение с водопроводом осуществляют металлопластиковой трубой или гибким шлангом. Уплотнение резьбового соединения выполняют паклей или фум лентой. Из инструмента надо иметь разводной и набор рожковых ключей, ножницы для резки металлопластиковой трубы, отвертку, пассатижи.
Все материалы и инструменты подготавливают заранее, чтобы они находились под рукой.
Как правильно установить бойлер своими руками
Инструменты и материалы
Если вы разобрались с проводкой и подбором места, подготовьте все необходимое для работы:
- рулетку;
- перфоратор с буром;
- разводной и гаечный ключи;
- пассатижи;
- набор отверток;
- молоток.
Дополнительно понадобятся материалы:
- пакля;
- фум-лента;
- тройники;
- краны;
- соединительные шланги;
- металлопластиковые трубы;
- автомат УЗО (если нет в комплекте).
Монтаж проточного
Если вы хотите подключить проточный водонагреватель, смотрите, он переносной и стационарный. Переносной отлично разместится на даче, подойдет для использования в летнее время года. В комплекте с ним идет шлаг с насадкой для душа.
Все, что нужно, — выбрать место возле точки забора. Сделайте разметку креплений на стене, просверлите отверстия и установите кронштейны. Подвесьте прибор, подключите насадку.
Стационарное размещение имеет некоторые отличия. Поскольку габариты корпуса невелики, можно крепить к стене обычными дюбелями диаметром 6х60 мм. Корпус должен размещаться ровно, поэтому замеряйте рулеткой расстояния между креплениями на планке бака. Затем просверлите соответствующие отверстия в стене. Вставьте анкеры и навесьте на них нагреватель.
Теперь остается подключить технику к сети и водопроводу. Читайте публикацию: «Подключение бойлера своими руками».
Монтаж накопительного

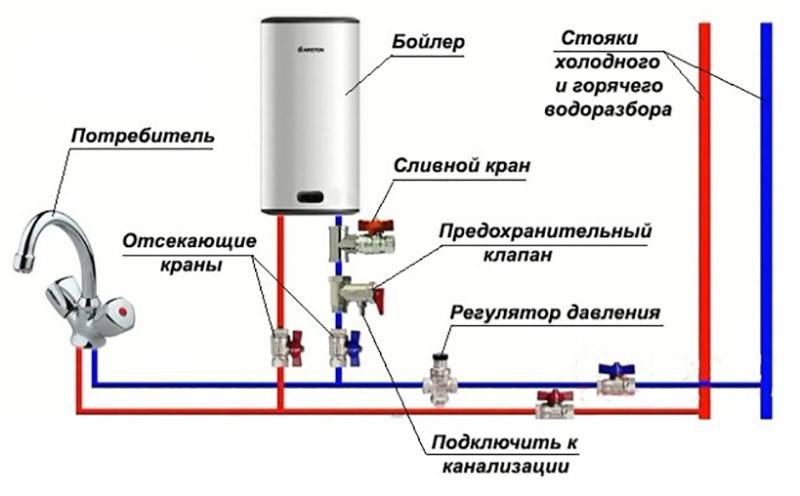

Монтаж накопительного нагревателя проводится по схеме:
Такой тип более востребован, поскольку практичен и потребляет значительно меньше электроэнергии.
Поскольку накопительный бойлер имеет немалый вес, его установка должна осуществляться намертво. На что повесить бак 120 литров? В комплекте обычно идут планки-опоры и дюбели. Диаметр последних не менее 1,2 см. Если по инструкции предусмотрены анкеры, их сечение должно быть не менее 1,6 см.
Чтобы закрепить корпус, поступите так:
- Приложите опорные планки к стене.
- Закрепите их идущими в комплекте шурупами, предварительно просверлив для них отверстия.
Вмонтируйте дюбели и навесьте бак.
При установке следите, чтобы все шланги и трубки нагревателя располагались так, как указано в инструкции. Иначе потом возникнут проблемы с подключением.
После окончания всех работ проводится настройка управления. Чтобы удалить скопившийся в корпусе воздух, наполните его водой. Правильно настроить температуру и режим вам поможет инструкция по эксплуатации.
Монтаж конструкции может выполняться своими руками. Но если у вас нет такого опыта, лучше обратиться к специалисту.
Смотрите видео по теме:
https://youtube.com/watch?v=HA9JlpwQXTI
Что может влиять на долговечность водонагревателя?
Устройство накопительного водонагревателя
В первую очередь на долговечность накопительного бака влияет качество воды. Если вы используете воду, которая насыщена железом, то лучше всего использовать эмалированный бак. В эмалированных баках ставят большие защитные аноды, они будут нейтрализовать активные компоненты железа. Единственное требование- это регулярная замена защитного анода.
Что касается нержавеющих накопительных водонагревателей, то они снабжаются маленькими защитными анодами. Следовательно, при использовании железистой воды анод не справляется с нагрузкой, и железо оседает на поверхности бака и на тэнах. В результате чего, необходимо менять тэну и анод одновременно.
Схема принципа работы
Есть еще один нюанс, который влияет на долговечность водонагревателя – это эксплуатация водонагревательного прибора. Неправильная эксплуатация прибора в зимнее время года приводит к тому, что бак с водой замерзает, в результате чего лопаются тэны и защитные аноды. Места соединений начинают протекать, как правило, это приводит к преждевременной утилизации водонагревателя.
Накопительные водонагреватели изготавливаются с одной и двумя тэнами разных мощностей – 1,5 и 2,5 кВт. Нагреватель с двумя тэнами устанавливается в местах, где предусмотрено потребление большой электрической мощности.
Нагреватель с одной тэной предназначен для слабомощных электрических линий.
Виды водонагревателей для установки под мойкой
Так как место под мойкой всё же ограничено, то установить туда можно или накопительный малолитражный водонагреватель объемом 10–25 л или проточный. Нагрев в них осуществляется электронагревателями открытого типа или ТЭНами. Газовые бойлеры, как правило, большей производительности и изготавливаются только для стандартного настенного монтажа.
Отличаются нагреватели для установки под мойкой расположением подвода труб — верхним
При покупке нагревателя нужно обязательно обратить на это внимание, иначе устройство для монтажа над мойкой, установленное под раковиной, будет работать плохо и недолго
Так какой водонагреватель лучше — накопительный (ёмкостной) или проточный (напорный)
Накопительные нагреватели занимают больше места и стоят дороже, но потребляемая ими мощность ниже, чем в проточных (до 3 кВт), и они могут дать больший объём горячей воды в минуту.
Накопительный водонагреватель
Так как проточный водонагреватель имеет относительно высокую для бытового потребления мощность — до 8 кВт, нужно удостовериться, что электрическая сеть в квартире или доме способна её предоставить без постоянного «выбивания» автоматов. Если нагреватель предназначен только на время проведения теплосетью опрессовки, когда летом горячую воду отключают на 2 недели, то нагрев 2 л/мин потребует мощности не более 3,6 кВт. Холодную «зимнюю» воду не получится нагреть в таком объеме даже до 30 °С. Для круглогодичного потребления больше подходит или ёмкостной водонагреватель или проточный большой мощности.
При первоначальном включении накопительному устройству потребуется некоторое время на нагрев воды, проточные сразу могут нагреть от 1,8 до 4 л в минуту. Они нагревают сразу весь поток воды, накопительные же греют поступающую холодную воду, которая смешивается в баке с горячей водой при её расходовании и через некоторое время температура воды в кране начинает снижаться.
Проточный водонагреватель
То есть, у обоих типов водонагревателей имеются как достоинства, так и недостатки, и выбор в пользу одного из них — только дело предпочтений потребителя.
А вот для дачного домика, при отсутствии магистрального водоснабжения, незаменим безнапорный водонагреватель, который комплектуется специальным смесителем малого диаметра для получения более сильной струи. Для создания напора он оснащён гидравлическим реле давления. Если зимой дачей не пользуются, его даже можно снять, а весной снова установить — настолько его монтаж прост.
Монтаж проточного водонагревателя
Первыми будут водонагреватели проточного типа. Эти нагреватели делятся на переносные и стационарные.
С переносными водонагревателями и вовсе проблем по установке не должно быть. Зачастую подача воды в них производится из душевого шланга с предварительно снятым распылителем.
Для установки достаточно выбрать место его расположения. Затем произвести замеры мест крепления. При этом нужно учитывать длину проводки, ее должно хватить до ближайшей розетки.
Далее в отмеченных местах нужно перфоратором просверлить отверстия в стене и вкрутить в них монтажные крюки.
После этого нагреватель повесить на крюки, подсоединить к входящему выводу шланг от душа и подключить к розетке.
На этом монтаж будет завершенным. Ниже представлены примеры работ.
Сложность установки стационарного проточного водонагревателя зависит в основном от системы водообеспечения дома.
Если в дом заходит только трубопровод с холодной водой, то монтаж будет проще, а если и с холодной и горячей – потребуются дополнительные работы.
Инфракрасные теплые полы электрические под ламинат и плитку на бетонный и деревянный пол, плюсы и минусы, как выбрать, монтаж своими руками
Рассмотрим первый случай.
Первым делом опять же потребуется определение места расположения нагревателя. Но здесь нужно ориентироваться на трубопровод с водой, нагреватель должен располагаться недалеко от него.
Далее производится закрепление прибора в выбранном месте. Процесс установки идентичен описанному.
Если в трубопроводе с водой имеется вывод с запорным краном для подключения, то обеспечить подачу воды будет несложно.
Достаточно присоединить гибкий шланг к запорному крану и к подающему выводу самого нагревателя.
Но следует побеспокоиться и о выводящем выходе нагревателя. К нему нужно тоже подсоединить гибкий шланг, а второй конец – к смесителю.
Если будет несколько точек забора воды, то потребуется прокладка пластиковых трубопроводов к ним, а после уже подсоединять шланг от нагревателя к этому трубопроводу.
Если же отдельного вывода в системе обеспечения нет, то придется его сделать.
Если трубы пластиковые, то из инструментов дополнительно нужен будет паяльник для пластиковых труб, ножницы для их резки, а из материалов – тройник и запорный кран.
Перед началом работ нужно перекрыть подачу воды в систему и слить ее остатки.
Затем произвести разрезание трубы в месте, наиболее близком к месту расположения прибора.
При помощи паяльника в место разреза впаять тройник, а уже к нему подсоединить кран. После произвести подсоединение шлангов к прибору.
Если трубы металлические, то для врезки нужна будет плашка для нарезания резьбы на трубах.
Последовательность работ та же, что и у пластиковых: труба разрезается, нарезается резьба на ее концах, вкручивается тройник, а на него – запорный кран.
После монтажа следует проверить герметичность всех соединений. Для этого подача воды включается и проверяются соединения на наличие течей.
Далее прибор включается в розетку и проверяется работоспособность системы.
Второй случай.
Если в дом заходит также трубопровод с горячей водой, то помимо подключения подачи на нагреватель от трубопровода с холодной водой, потребуется установка дополнительных двух запорных кранов и одного тройника.
Тройник врезается в трубопровод подачи горячей воды. Перед ним устанавливается первый кран, а второй – на выходе из нагревателя.
Таким образом будет обеспечиваться подключение и отключение горячей воды от разных источников.
При использовании горячей воды из централизованной подачи перекрываются краны на вводе и выводе в нагреватель.
Если же будет использоваться вода, нагретая прибором, то краны, ведущие на него, открываются, а кран, установленный перед тройником, врезанный в трубопровод с горячей водой перекрывается.
Нормы и правила установки бойлера в квартире
После того как собственник принял решение и приобрел электрический водонагреватель, он должен его установить. Перед тем как установить бойлер в квартире нужно определиться, кто будет выполнять монтажные работы.
Многие владельцы для этого приглашают специалистов, которые имеют необходимый инструмент и опыт, и готовы за пару часов качественно и надежно установить водонагревающего устройства. Стоимость установки бойлера будет зависеть от мощности и места размещения.
Домашние мастера вполне могут с этим справиться самостоятельно. Перед тем как подключить бойлер, чтобы установленное оборудование прослужило долго и не стало источником возникновения опасных ситуаций, потребуется выполнять ряд правил:
- Стена для размещения аппарата, должна быть капитальной, запрещена установка водонагревателя на перегородки из гипсокартона или дерева.
- Зону расположения максимально приближают к внутридомовой разводке инженерных коммуникаций: вода, канализация и электроэнергия.
- Электрическая розетка для включения бойлера должна быть расположена рядом с устройством и использоваться только для него, с прямым подключением без удлинителя.
- Перед водонагревателем оставляют свободное пространство для техобслуживания и ремонта, кроме того его размещают, как можно выше, чтобы он не препятствовал проходу людей.
- Для аварийного слива воды устройство должно иметь доступ к канализации.
- Также потребуется предварительно заземлить бойлер и установить защиту УЗО на электролинии.
- Схема установки бойлера должна выполняться согласно рекомендациям завода-изготовителя. Для отключения водонагревателя для ремонта или обслуживания устанавливают запорную арматуру и предохранительно-сбросной клапан, согласно типоразмерам, обозначенные в документации на нагреватель.
- В том случае если в конструкции бойлера не предусмотрена дренажная линия с вентилем, ее устанавливают на трубах холодного водоснабжения в нижней точке перед накопительной ёмкостью.
Виды электрических водонагревателей
Есть две большие группы: проточные и накопительные. Проточные водонагреватели подогревают воду, которая через них проходит. В связи с этим имеют относительно небольшие размеры, но очень высокую мощность — до 24 кВт, но это — максимум. Для мытья посуды и принятия душа достаточно мощности в 4-6 кВт, для принятия ванной — 10-12 кВт. Так что для подключения такого оборудования требуется выделенная линия электропитания с УЗО.
Водонагреватели разного типа
Накопительные водонагреватели называют еще «бойлеры», они имеют резервуар и небольшую, по сравнению с проточными, мощность — от 0,8 кВт до 4 кВт. Тем не менее, для них тоже желательна отдельная линия электропитания. Размеры бойлеров зависят от объема воды, которая содержится в резервуаре. Форма у них цилиндрическая, а цилиндр может располагаться вертикально (более дешевый вариант) и горизонтально (стоят дороже).
Место для установки водонагревателя выбирают в основном в зависимости от имеющихся условий подключения. Чаще всего это или санузел или кухня: в обоих помещениях подведена вода. Во вторую очередь место выбирается из эстетических соображений: чтобы оборудование не очень «бросалось» в глаза. С этой точки зрения выбирают обычно туалет или ванную. При наличии места, этот выбор оптимальный.
Типы накопительных водонагревателей
Один из важнейших критериев выбора устройства – его тип по способу подключения. Существует два вида таких приборов.
Тип #1: Напорное оборудование накопительного типа
Используется в системах, где давление воды постоянное
При этом тип водоснабжения значения не имеет, важно, чтобы в магистрали поддерживалось давление. Напорные приборы имеют множество достоинств:
- Постоянное наличие горячей воды, поскольку бак устройства никогда не пустует. По мере того, как расходуется подогретая вода, на ее место под давлением заливается холодная.
- Хороший напор воды. Он определяется максимальным давлением в трубопроводе и обычно бывает достаточно высоким, особенно по сравнению с безнапорным аналогом.
- Простота подключения к электросети. Учитывая, что прибор имеет мощность 3-4 кВт, проблем с электросетью не возникает.
Есть у оборудования и недостатки. Самый значимый – быстрое снижение температуры в бачке при поступлении большого количества холодной воды.
Невысокая мощность не позволяет нагревательному элементу быстро нагреть воду, поэтому приходится ждать, пока устройство справится со своей задачей. Особенно заметен этот недостаток у приборов небольшого объема.
Например, 50-литровый бак при использовании душа с расходом 3-5 л воды в минуту уже через15 мин. будет заполнен холодной водой. Для продолжения водных процедур придется подождать некоторое время.
Этот недостаток нивелируется правильным выбором объема прибора.
Тип #2: Безнапорные накопительные водонагреватели
Оборудование предназначено для работы с трубопроводами, в которых отсутствует постоянное давление. Воду в бак подают при помощи насоса, включающегося вручную или же автоматически.
В последнем случае внутри емкости монтируется поплавковый выключатель. Безнапорную систему многие считают неудобной и устаревшей, однако в некоторых случаях ее использование вполне оправданно.
Например, устройство будет очень уместно в дачном домике, владельцы которого не хотят обустраивать полноценную водопроводную систему. К числу достоинств безнапорного оборудования можно отнести:
- Невысокую потребляемую мощность, что позволяет устанавливать прибор в домах со старой проводкой.
- Простоту монтажа и подключения.
- Медленное смешивание внутри бака горячей и вновь поступающей холодной воды.
Недостатков у безнапорных водонагревателей не очень много. Среди них – невысокая мощность, которая заставляет достаточно долго ждать, пока вода прогреется до нужной температуры.
Кроме того, нужно помнить, что жидкость в емкость поступает медленно. Поэтому уровень воды может опуститься ниже минимальной отметки, а это приведет к выходу из строя ТЭНа.
Важно всегда отслеживать этот момент. Выбирая место для водонагревателя важно учитывать его тип
Горизонтальные модели категорически нельзя размещать вертикально, иначе не избежать серьезных поломок оборудования
Выбирая место для водонагревателя важно учитывать его тип. Горизонтальные модели категорически нельзя размещать вертикально, иначе не избежать серьезных поломок оборудования
