Домашний турник своими руками: чертежи, схемы, фото

Какую перекладину выбрать из исходных данных

Среди разнообразия турников не редко возникает дилемма, какую же перекладину все-таки установить. Конечно все зависит, как упоминалось, от предпочтения и возможностей, поэтому можно рассмотреть еще ряд нюансов при выборе турника, который поможет определиться.

Снаряд для дверного проема распорного типа имеет дополнительные крепления шурупами. Такой вид турника может выдерживать и до 200 килограмм. Также такая перекладина может иметь дополнительную функцию, предотвращающую скольжение рук. Стоят такие перекладины до 1000 рублей. Еще существуют перекладины распорного типа без дополнительного крепления шурупами. Это осуществляется из-за того, что в конце каждого распорного типа имеются определенные шипы, которые могут врезаться в стену на расстоянии около 1,5 сантиметров. Такие турники устанавливаются очень быстро – в пределах пары минут и выдерживают до 150 килограмм. Также такие снаряды могут иметь эффект предотвращение скольжения рук. Стоимость такого турника – до 1800 рублей.

Еще существуют турники с полимерным покрытием, которые способны защищать руки от скольжения и возможных мозолей. Эти турники могут выдержать до 150 килограмм.

Настенные турники могут иметь прорезные рукояти и выдерживать до 200 килограмм. Также на них можно подвешивать боксерскую грушу. Турники-брусья могут иметь скудную конструкцию, а некоторые их модели и опорную спинку. Такие турники стоит выбирать, если есть цель работать со всеми группами мышц. Однако и стоимость подобного вида турников будет не дешевая: около 10000 рублей. Также такие турники могут дополнительно быть оснащены держателями и разного рода штангами, однако это более серьёзная установка и требует большего пространства, нежели дверной проем.

Во время покупки турника в целях занятий спортом в домашних условиях нужно обращать внимание на площадь вокруг дверного проема. Именно потому прежде всего оптимальным вариантом всегда будет съемная модель, если позволяет рост пользователя. Если же место в квартире может выделить около 1,5 метра свободной площади, то можно присмотреться к варианту с турником-брусьями

Это гораздо расширит возможности выполнения упражнений

Если же место в квартире может выделить около 1,5 метра свободной площади, то можно присмотреться к варианту с турником-брусьями. Это гораздо расширит возможности выполнения упражнений.

А если же площадь совсем не играет роль и позволяет устанавливать любой турник, то можно присмотреться к напольным турникам, что включают в себя ряд нужных снарядов для разнообразного выполнения работ. Но нужно учитывать, что такие модели будут стоить не дешево.

Несколько слов о прочности и безопасности

При изготовлении спортивных снарядов вы должны понимать, что вся ответственность за возможные негативные последствия, а это могут быть как ушибы, так и серьезные увечья, ложится на вас. Поэтому конструкцию необходимо выполнять с большим запасом прочности. Дело в том, что даже при обычном подтягивании нагрузка на перекладину увеличивается в два с половиной раза от веса человека.

Поэтому домашний турник для взрослого должен выдерживать нагрузки не менее чем в 250 кг. В предложенных материалах уже заложен необходимый запас прочности, поэтому не пытайтесь их заменить менее прочными деталями.

Еще один важный момент – это прочность стен. Самодельный турник для взрослогочеловека можно закрепить только на бетонных, кирпичных или деревянных стенах. Пеноблочные и тем более гипсокарторнные стены для этого совершенно не годятся. Кроме того, желательно не крепить конструкцию к несущим стенам, так как занятия на турнике могут привести к появлению в них трещин. По этой причине в некоторых странах монтаж турника на несущие стены вовсе запрещен.

Если турник предназначен для ребенка, его разрешается крепить к пеноблочным стенам и перегородком. Но для этого следует использовать специальные химические дюбеля или анкеры «бабочки».

Турник на стены из гипсокартона

Начнем сразу с невозможного, чтоб с этим же сразу и покончить. В нашей жизни чудес не бывает, это вы начинаете осознавать с тех пор, когда узнаете, что подарки под елку подбрасывает совсем не деде мороз. Примерно тоже самое можно сказать и креплении турника к стенам из гипсократона. Такие стены не более чем декорация, нет конечно бутафорными их не назовешь, хотя во многом наша жизнь театр, но закрепить на них что-то тяжелее картины вряд ли удастся. А если учесть что средний вес человека порядка 70 килограмм, это не считая того, что нагрузки могут быть еще и динамические, то фиаско с турником на стене из гипсокартона ждать придется не долго. Единственный вариант это выполнить силовую конструкцию, к ней закрепить турник, а затем зашить стену гипсократоном. Но кто же догадывается на этапе возведения стен, где же будет этот самый турник?

Виды турников

Турники различаются по своим свойствам, материалу и виду. В зависимости от того, в какие стены будет монтироваться турник, будет зависеть и то на сколько качественно и безопасно будет такое сооружение

Также стоит обратить внимание на предполагаемый максимальный вес, который будет использован на турнике. Прежде всего нужно очень бдительно рассчитать все варианты, чтобы избежать поломок или травм

Также существуют такие виды турников, которые уже в готовом виде продаются под дверные проемы и их нужно всего лишь приобрести. Однако это не всегда выгодно и практично. Монтируемый турник, в отличии от купленного, не требует много места для хранения и произведения больших затрат.

Итак, турники в дверной проем различаются по таким видам:

Дверной турник. Или традиционный турник в дверной проем. Это самый прозаичный и простой турник для дома, который многим знаком и представляет из себя перекладину, которая крепится в дверном проеме или в любом другом проеме в квартире. Также такие турники могут быть как съемными, так и несъемными. Это самый бюджетный, негромоздкий и распространенный вариант турников. Он не требует изощрённости в установке и каких-то дополнительных затрат. К тому же, такой турник и так встречается в каждом втором доме. Однако у него есть существенный недостаток: он не для всех подойдёт. Нужно помнить цель и предназначение турника. Не для всех людей разрешены любые виды упражнений

Поэтому сначала нужно обратить внимание на здоровье и целесообразность для пользователя такого снаряда. К запрещаемым видам упражнений на таком турнике относятся те упражнения, что выполняются вниз головой

Также на таких турниках существуют весовые ограничения. Может показаться не серьёзным такое предостережение, однако подобного рода турник способен выдержать только до 130-140 килограмм. Стоимость таких турников колеблется от 900 до 1600 рублей.

• Настенный турник. Этот турник является более надежным и самым функциональным из всех видов турников, в отличии от других моделей для дверных проемов. Такие снаряды позволяют выполнять все виды упражнений, также включая и упражнения с выполнением вниз головой. Такой турник нужно прикреплять анкерными болтами в 10 миллиметров в отношении вертикального положения к поверхностям стен. Однако у такого турника существуют ограничения при установке: он способен закрепляться исключительно на бетонную или кирпичную стену. Это ограничение означает, что на перегородку из гипсокартона или в панельные дома подобные турники устанавливать нельзя. Также настенный снаряд может быть съемным и складным. При съемном снаряде на стене будут оставаться его крепления. Цена настенного турника зависит от производителям и варьируется от 800 до 10000 рублей.
• Турник-брусья. Данный вид снаряда можно в некотором роде назвать подвидом настенного турника, поскольку состоит из нескольких поперечных перекладин, которые чаще всего устанавливаются перпендикулярно по отношению к перекладинам рукоядок. Брусья же закрепляются анкерными шурупами. Но это не изменяет того факта, что вся конструкция может оставаться съемной, что позволяет крепиться в нескольких положениях. Также она может быть складной.

• Наддверной турник. Это более удобный, простой и компактный вид турника. Такой спортивный снаряд закрепляется над дверным проемом. Его также условно можно назвать подвидом настенного турника. Это одна перекладина, что находится на расстоянии от стены с небольшим промежутком. В период выполнения такого упражнения все туловище и ноги тренирующегося могут уходить в проем двери. Это конечно может повлечь некоторые ограничения при выполнении из-за небольшого расстояния стены.
• Угловой турник. Это также условно один из подвидов настенного турника, хоть и нетипичный. Данный турник закрепляется параллельно к углу стен.
• Напольный турник. Это не просто спортивный снаряд, а целый комплекс сооружений. Это брусья для выполнения тяжелых и сложных силовых упражнений. В зависимости от разного вида и производства, такие турники могут быть укомплектованы различными держателями, скамейками, боксерской грушей и штангами. В таких турниках можно самостоятельно определить положение и отрегулировать под собственные предпочтения. Цена такого турника может составить от 4000 до 20000 рублей: все зависит от комплектации и производителя.

Правила размещения

Чтобы с устанавливаемыми в дверном проеме турниками не возникало никаких проблем, необходимо соблюдать инструкцию. Для каждой разновидности снарядов существуют свои правила. Монтаж раздвижной модели осуществляют следующим образом:

Пластины располагают параллельно друг другу, закрепляют болтами.
В компонентах есть специальные отверстия, куда вставляют концы труб

При перемещении планок нужно соблюдать осторожность.
Трубу вставляют в отверстие, отводят шпильки в пластины до упора.. После выполнения этих 3-х шагов снаряд полностью готов к эксплуатации

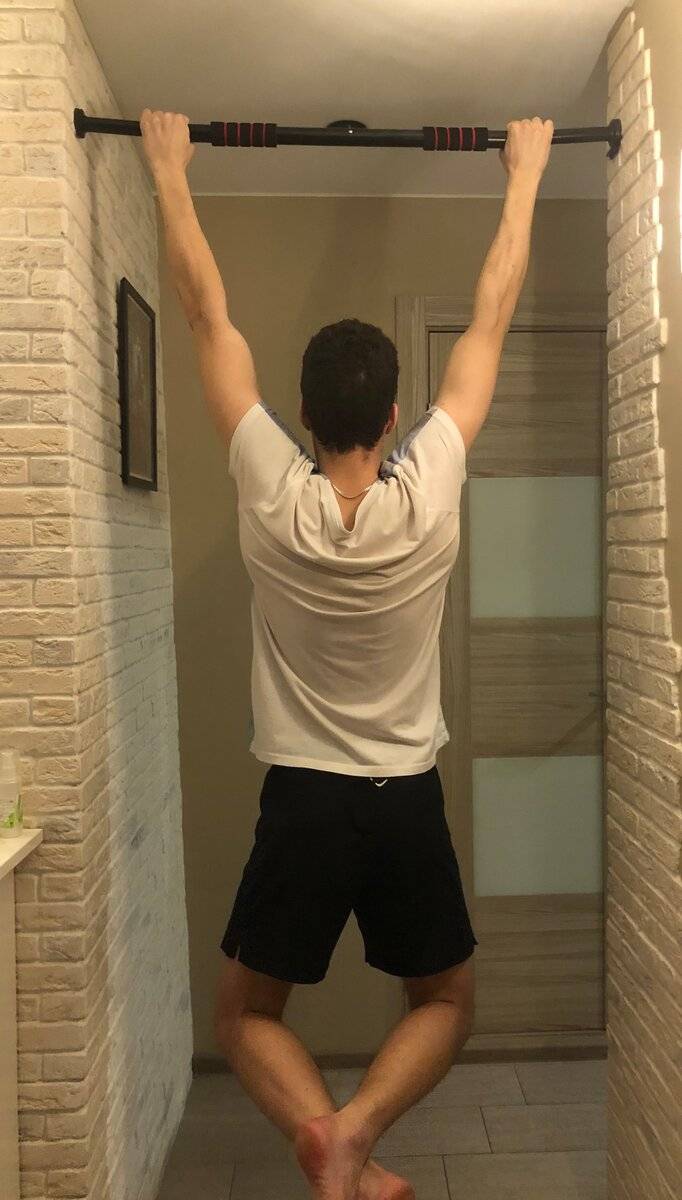

Чтобы установить турник распорного типа нужно сделать следующие действия:

После выполнения этих 3-х шагов снаряд полностью готов к эксплуатации. Чтобы установить турник распорного типа нужно сделать следующие действия:

1. Из труб собирают цельную конструкцию, подготавливают пружины к монтажу.
2. Механизм фиксируют между стенами, затем активируют его.

Распорный турник можно неоднократно вешать и снимать при необходимости. Однако специалисты не рекомендуют делать это слишком часто, поскольку со временем пружины потеряют упругость, что снизит срок эксплуатации снаряда. Для монтажа наддверной модели нужно выполнить всего несколько действий:

1. Конструкцию собирают из отдельных элементов, руководствуясь инструкцией.
2. Турник прикладывают к месту, где он будет установлен, подгоняют размеры, отмечают точки, на которых будут находиться крепежи.
3. Просверливают отверстия, вставляют фиксирующие элементы.
4. Проводится монтаж конструкции.

Разобравшись, как устанавливают турники в дверных проемах, можно приступать к работе. Способ установки должен полностью соответствовать типу снаряда. После проведения монтажных работ готовую конструкцию нужно протестировать на прочность.

Как сделать турник для квартиры своими руками — фотоотчет

Даже для самой сложной настенной модели достаточно 2-2,5 метра профильной трубы и около 1,5 метра круглой. Чтобы сделать турник для дома своими руками, предварительно распечатан листок с выбранной моделью и размерами.

Для каркаса использована профилированная металлическая труба 20*30*3 мм, для перекладины и «ручек» — остаток от карниза для штор советских времен. Труба тонкая, но до сих пор выдерживает. Для начала при помощи болгарки профильную трубу распилил на куски нужной длины.

Начало — нарезаем трубы на куски нужной длины, запиливаем угол упоров

На схеме нет угловых упоров, они сделаны «на глаз». Угол — около 50°. Далее дело за малым — сварить. При помощи инверторного сварочного аппарата это не слишком сложно. Тем более что труба имеет толстую стенку: 3 мм варится нормально.

Получились две половины каркаса в виде буквы «Г» — их надо соединить перемычками. Чтобы стойки каркаса были параллельны, используем планки, которые фиксируют детали на одинаковом расстоянии. Заодно из обрезков трубы из нержавейки внизу привариваем ручки, за которые будем держаться при прокачке пресса.

Чтобы расстояние между стойками было одинаковым, используем рейки

Для плотного примыкания круглой трубы и прямоугольной, в стойке болгаркой выпилен полукруг. Пришлось дорабатывать напильником, но прилегание очень хорошее. Осталось обварить.

Оформление примыкания круглой и прямоугольной трубы

Чтобы приварить к круглой трубе рукоятки для узкого хвата, в отрезках трубы тоже формируем выемки. Варить их сложнее — толщина трубы значительно меньше. И вообще, под сварку нержавейки идут другие электроды. Из-за недостатка опыта швы получились некрасивые, но без явного брака.

Дальше надо согнуть трубу по краям. Для этого в трубу вставляем прут меньшего диаметр, берем газовую горелку, разогреваем место сгиба, сгибая понемногу. Согнуть надо на 30°. Для этого на полу мелом нарисовал угол, сгибая сверялся по начерченным линиям.

Добавляем «держалки» для узкого хвата, сгибаем и можно красить

На болгарку надеваем наждачный круг, зачищаем места сварки. Потом, кругом с меньшим зерном снимаем налет со всей конструкции, дополнительно зашлифовывая швы. Готово под покраску. Краска в баллончике, наносилась в три слоя.

Крюки для навешивания турника тоже сделали своими руками

Для крепления на стену, из полосы металла 15*4 мм сделаны крюки. Согнуть было непросто — зажав в щипцах целый кусок, удалось загнуть с двух сторон. Готовые крючки отрезали по нужной длине и просверлили отверстия под дюбели. Использовано сверло диаметром 8 мм, рассверлены на 12 мм под шляпки крепежа. Крюки зачищены и покрашены той же краской.

Перед тем как сделать турник, определитесь с местом где его будете вешать

Почти все готово. Осталось сделать подушки под плечи. Для основания взяты куски фанеры, на них — тонкий мебельный поролон в два слоя, обтянутый экокожей с отверстиями. Для крепления кожзама использованы скобы и строительный степлер, но можно воспользоваться и мебельными гвоздями, если степлера нет.

Делаем подушки под плечи

По опыту эксплуатации: крюки на стену стоит делать длиннее, под три дюбеля как минимум. И еще: конструкция была доработана — ручки для узкого хвата в том варианте, что на картинке, неудобны, поэтому приварена еще одна перекладина.

Добавлена перекладина

Самодельный домашний турник получился тяжеловатым — 19,8 кг, но в таком виде он более удобен.

Источники

• https://SuperBody.click/trenazhery/turnik-svoimi-rukami.html
• https://playboyrussia.com/sport/kak-sdelat-turnik-svoimi-rukami-podrobnaya-instrukciya-129651/
• https://kak-sdelano.ru/raznyie-poleznyie-sovetyi/domashnij-turnik-svoimi-rukami
• https://remboo.ru/uchastok/postrojki/turnik-svoimi-rukami.html
• https://vopros-remont.ru/obshhie-voprosy/turnik/
• http://guru-remonta.ru/obshhie-voprosy/turnik-domoj.html
• https://stroychik.ru/raznoe/turnik-svoimi-rukami
• https://gipsohouse.ru/walls/remont/12174-kak-bystro-i-prosto-povesit-turnik-na-stene-vybor-instrumentov-dlya-raboty-etapy.html
• http://DekorMyHome.ru/remont-i-oformlenie/domashnii-tyrnik-svoimi-rykami-cherteji-shemy-foto.html
• http://lenpas.ru/stati/turnik-svoimi-rukami-chertezhi-kak-sdelat-doma-3-v-1-brusya-press.html
• https://www.forumhouse.ru/journal/articles/8378-shvedskaya-stenka-turnik-i-brusya-svoimi-rukami

Перекладины с разными видами крепления

Само собой разумеется, неизменно находящийся в проёме турник, может не вписываться в интерьер помещения, да и попросту мешать при ходьбе, в случае если к квартире живут люди большого роста.

В таковой ситуации, выручит турник съёмный в дверной проём. В нём имеется и другое удобство: так как перекладину возможно легко перемещать, пользоваться ею смогут не только взрослые, но и дети — достаточно лишь установить её на нужном уровне.

Размер мобильного турника соответствует стандартной ширине однопольной межкомнатной двери (см. Размеры межкомнатных дверей: ширина, толщина, высота), и образовывает 90 см, а весит он не более трёх килограмм. В случае если дверной проём в вашей квартире достаточно широкий, тревожиться не следует. Конструкция перекладины регулируется, что разрешает приспособить его к любой глубине проёма, либо высоте дверного карниза.

• Продаются такие приспособления в разобранном виде, в коробке, в которой любая подробность в своём полиэтиленовом пакете. К нему приложена инструкция по сборке, с которой разберётся кроме того ребёнок. Элементы соединяются между собой болтами, по окончании чего конструкция на дверной карниз (верхний наличник).
• Единственный минус съёмных приспособлений содержится в том, что степень их фиксации в проёме не так надёжна, дабы возможно было делать каждые упражнения. В большинстве случаев, производители не советуют при эксплуатации для того чтобы турника принимать положение вниз головой.
• В этом замысле, турник распорный в дверной проём, значительно более надёжен. Его отличие от прошлого варианта состоит в другом методе крепления. Распорные турники также смогут быть съёмными, и крепятся они за счёт пружинного механизма. Он достаточно статично фиксируется, но однако при излишней нагрузке также может не удержаться в проёме.

Самым надёжным приспособлением можно считать телескопическую перекладину, которую фиксируют к откосам двери при помощи анкеров. Но снимать-устанавливать её любой раз уже не окажется. Съёмный турник-телескоп раздвигают в соответствии с шириной проёма, и, установив на нужной высоте, закрепляют вращающими перемещениями до упора.

Стационарный вариант монтируют подобно, лишь в тех местах, каковые примыкают к откосу, имеется установочные отверстия, через каковые производится механическое крепление. Крепёж в большинстве случаев идёт в наборе с перекладиной.

Турники в дверной проем

Распространенные конструкции турников для дверей показаны на рис. Для самостоятельного изготовления они мало пригодны: на изогнутые штанги-«рога» приходятся, из-за большого отношения плеч рычага, высокие нагрузки, поэтому делать их нужно из спецстали

И, обратите внимание – сборка только на болтах. Сварочные швы под такими нагрузками ненадежны

Турники в дверные проемы промышленного производства

Еще хуже обстоят дела с нагрузками на узел крепления к стене. Там отношение плеч доходит до (10-15):1 и нагрузки возникают колоссальные, а стена в этом месте, как правило, ослаблена. Если же главный в доме атлет, уходя, забудет снять турник, а слабой половине понадобится закрыть дверь, то недолго и до травмы: в процессе установки/снятия железина под 20 кг весом неизбежно оказывается над головой. В общем, домашние турники такого типа скорее маркетинговый ход.

Неудачные способы крепления турника к стенам и потолку

Полезнее и уж точно надежнее будет самодельный турник, устанавливаемый в дверной проем или коридор в распор или на боковых держателях. Тут есть определенные тонкости. Во-первых, съемная перекладина (гриф), вкладываемая в U-образные карманы (слева на рис.) неизбежно даст люфт. Заниматься, когда планка ходит в руках, неудобно и не весьма полезно, но, что хуже – резкие мгновенные нагрузки передаются строительным конструкциям. Которые на них ну никак не рассчитаны. Жесткое крепление к потолку (в центре) немногим лучше; человек-атлет – не люстра. И уж совсем недопустимо мягкое крепление с сосредоточением нагрузок, справа.

Надежные крепления домашних турников в проемах

Любительская конструкция турника в проеме приведена на поз. 1 рис. Подпятники установочных узлов – стальной лист 5 мм. Возможность съема грифа обеспечена удлиненной прорезью в нем с одного конца; сама перекладина короче ширины проема. Продольные прорези в обоймах установочных узлов обеспечивают плотный зажим грифа при стяжке болтами. Условия надежности такой конструкции таковы:

1. От конца удлиненной прорези до края грифа – от 30 мм;
2. Прорези в обоймах должны заходить за задние края отверстий под болты, но не более чем на 3-4 мм;
3. Цельные края установленного грифа должны выступать за внутренний край прорезей в обоймах не менее чем на 30-40 мм.

Недостаток этой конструкции – «патроны», торчащие из стен прим. на 120 мм. Конструкция с зажимом перекладины гайками (поз. 2) позволяет уменьшить вылет узлов крепления до 50-60 мм, но все равно торчит, и резьбовые штыри травмоопаснее обойм из отрезков труб.

Оптимальная по механике и эргономике конструкция турника в проеме – с креплением грифа на бонках, поз. 3. «Саморез» там показан условно, на самом деле это болт от М12 в анкере, заглубленном в бетон не менее чем на 130 мм. Преимущество такого крепления также в том, что для установки/снятия грифа не нужен инструмент: резьба винтовых распоров в одного конца правая, а с другого – левая. Для установки гриф ставят по месту, распоры вывинчивают, пока те не упрутся слегка в бонки, и поворачивают перекладину руками. Только не переусердствуйте: фиксация «мертвая» и при небольшом провороте; если своими «клешнями» приложится здоровый дядя, то, неровен час, снимать турник придется болгаркой. Недостаток системы на бонках – требуются довольно сложные токарные работы.

И детям!

Вообще, турник для взрослых в проеме это, как говорится, паллиатив. Другое дело – начинающие крепыши. Статические нагрузки от них меньше взрослых соответственно весу, а динамические – на порядок, т.к. здесь действует квадрат мгновенной скорости перемещения частей тела. Поэтому детский турник в дверном проеме допустимо прикреплять непосредственно к раме двери, а его несущую конструкцию выполнять из прочного мелкослойного дерева лиственных пород.

Детский турник – шведская стенка в проеме двери

Схема и чертежи детского турника такого типа, совмещенного со шведской стенкой, приведены на рис. Трубы – сталь 20х1,5; деревянные детали – дубовая доска от 20 мм. Достаточная прочность и надежность обеспечены большим количеством точек крепления. Конструкция и соотношения размеров деталей установочных узлов позволяют выполнять и некоторые гимнастические упражнения.

О рукоятках

Крепко сидящие на местах и ухватистые рукоятки самодельных турников получаются из термоусаживаемых трубок (ТУТ) диаметром на 20-30% больше наружного диаметра трубы. Продаются ТУТ в радио- и электротехнических магазинах; усаживаются прогревом бытовым феном на полной мощности. Один слой усаженной ТУТ имеет толщину ок. 1,5 мм; слоев может быть несколько. Рифленые рукояти можно получить с помощью узких колец из тех же ТУТ. В общем, дешево и сердито.

Плюсы и минусы самодельного турника

Турник может быть спаренным, с несколькими перекладинами, иметь несколько уровней. Для большой семьи такой спортивный тренажер будет большим подспорьем, ведь занятия спортом всегда полезны для здоровья

При создании подобных спортивных сооружений важно принимать во внимание рост членов семьи. Турник еще полезен тем, что он является естественной опорой, к которой можно прикрепить:

• боксерскую грушу;
• баскетбольное кольцо;
• присоединить брусья;
• повесить канат для занятий гимнастикой.

Турник имеет неоспоримые достоинства:

• в любое время года можно бесплатно развивать свою физическую форму;
• дает возможность снимать стресс, ликвидировать отрицательные эмоции;
• полезен он для позвоночника, способствует развитию правильной осанки;
• для детей турник тоже необходим, он стимулирует здоровое развитие юного организма.

Польза

Занятия на турниках предназначены для развития силовой выносливости, придания подтянутого и спортивного вида, оказывают благоприятное воздействие на осанку, особенно у подростков. Даже просто вися на перекладине на протяжении нескольких минут полезно скажутся на позвоночнике и спинных мышцах. Подтягивания почти молниеносно улучшат состояние людей, которым приходится много сидеть, придавая легкость и бодрость, ведь стабилизируется кровоток, позвоночник выравнивается и вытягивается, что убирает напряжение.

Турники и брусья также подойдут тем, у кого есть сколиоз, после травм спины, когда нельзя поднимать штанги и давать другие значительные нагрузки.

Плюсы и минусы самодельных конструкций

Преимущество только одно: самому можно сделать конструкцию, которая идеально подойдет для свободного места в квартире.

Из явных минусов:

1. Самодельный турник вряд ли обойдется дешевле покупного. Только на материал придется потратить в районе 1000 рублей — не говоря про расходы на сварку и резку металла (если это делать не самому). Простой настенный турник — будет стоить в районе 1500-2000, если брать новый в магазине. То есть экономным такой способ не назовешь.
2. Расходы по времени. В зависимости от модели — на изготовление и крепление придется потратить не меньше 2-3 часов (не считая расчеты и поход в магазин за материалом).
3. Сложность обработки металла в домашних условиях. Если у вас нет свободного гаража, подвала или мастерской — работать с металлом придется в квартире. Это и шумно, и грязно, и можно запачкать (металлическими опилками, как минимум) интерьер.

Если подытожить: самодельный турник стоит делать, если вы любите что-то мастерить, или хотите получить что-то необычное, чего нет в магазине.

Какие мышцы работают

К их числу относятся:

• спинные (включая стабилизаторы позвоночника);
• плечевые;
• грудной клетки;
• рук;
• прямые с косыми (стабилизирующие корпус);
• межреберные.
