Как обжать интернет-кабель с помощью обычной отвёртки

Обжатие сетевого кабеля

В обжатии кабеля нет ничего сложного. Справиться с этой процедурой в домашних условиях сможет даже пользователь, ранее не имеющий подобного опыта. Существуют также специальные коннекторы, которые не требуют для подключения использования инструментов. Для них достаточно иметь под рукой нож для зачистки кабеля. Давайте рассмотрим самые популярные способы обжатия кабеля подробнее.

Способ 1: Использование специальных инструментов

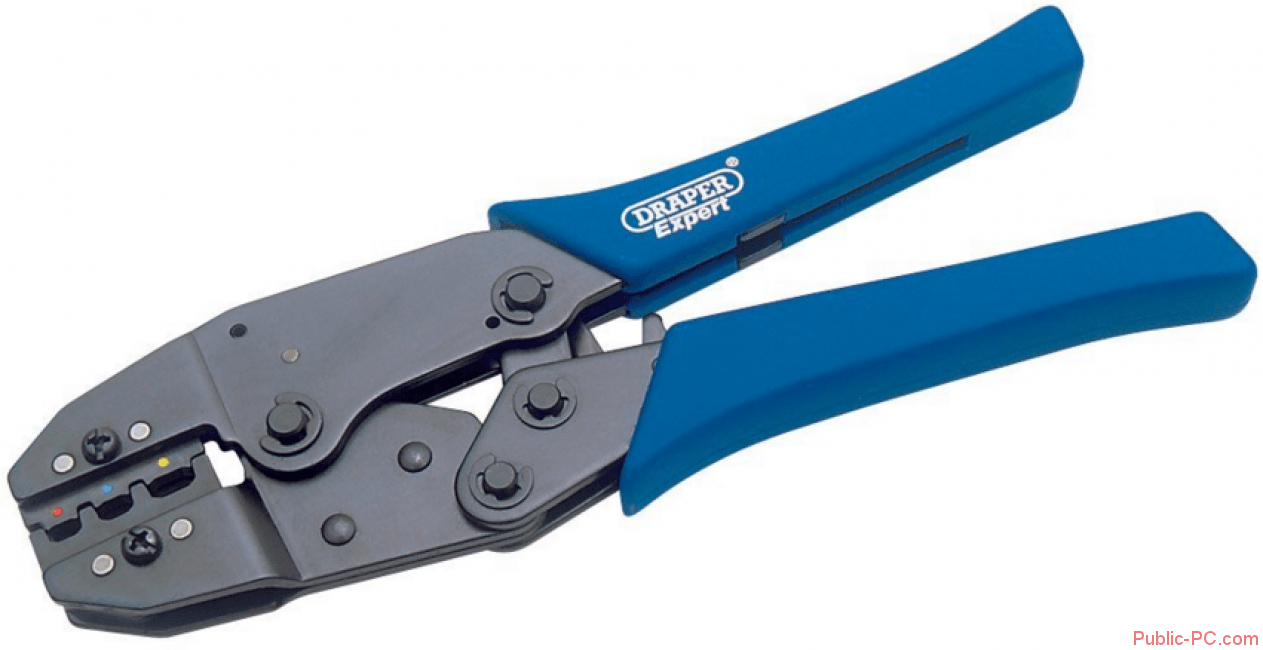

Чтобы не повредить контакты интернет кабеля, используют кримпер. Это специальные клещи, с помощью которых обеспечивается плотное прилегание коннектора к кабелю и происходит снятие изоляции. Процедура делается таким образом:

1. Очистите изоляцию с кабеля. Для этого в клещах предусмотрено специальное отверстие. В него нужно поместить провод и, делая круговые движения, очистить его от изоляции.
2. Теперь нужно расплести провода и выровнять их по специальной инструкции.
3. Обрежьте провода так, чтобы осталось примерно 10 мм.
4. Выровняйте каждый провод и обязательно сверьтесь со схемой подключения. Вставьте их в гнездо коннектора до допустимого предела. Концы провода должны плотно прилегать к задней стенке защелки. При выполнении этих манипуляций необходимо держать коннектор защелкой вниз.
5. Убедитесь в правильности расположения проводов и в качестве их прилегания.
6. Поставьте коннектор в специальный разъем клещей, и как можно сильнее сожмите ручки инструмента.
7. Таким же образом происходит обжатия и другой стороны кабеля.

Способ 2: С помощью отвертки

С помощью этого инструмента можно быстро сделать обжатие интернет кабеля, но присутствуют риски повредить контакты. Процедуру следует выполнять четко по инструкции и стараться быть как можно аккуратнее в работе. Для обжатия кабеля проделайте такие шаги:

1. Как и в предыдущем способе, необходимо избавиться от изоляции. Так как процедура выполняется без специальных инструментов, необходимо быть осторожными и не снять изоляцию с внутренних проводов.
2. Распределите провода по схеме и обрежьте их до 1 см. любым имеющимся под рукой инструментом.
3. Вставьте проводки в коннектор и с помощью отвертки прижмите каждый из них по отдельности.
4. Контакты следует прижимать как можно сильнее, вплоть до небольшой деформации проводов.
5. Осталось только защелкнуть коннектор. Для этого нужно просто вдавить фиксатор и немного прижать верхнюю изоляцию.

Способ 3: Безинструментальные коннекторы

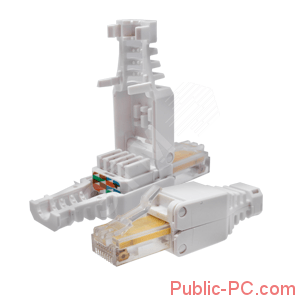

На сегодняшний день все более популярными становятся коннекторы, для установки которых достаточно простого ножа, необходимого для зачистки кабеля. Провода просто вставляются в коннектор, после чего он защелкивается и самостоятельно обжимает контакты.

Как видите, справиться с обжимом интернет кабеля можно самостоятельно. Наилучшим вариантом будет использовать специальный инструмент кримпер, но, в крайнем случае, будет достаточно и обычной отвертки. Также вы можете заранее озаботиться приобретением безинструментальных коннекторов.

Способ №2. Используем нож, отвертку и другие подручные средства

Здесь все гораздо сложнее. На обжим кабеля при помощи подручных средств уйдет гораздо больше времени.

Да и не факт, что операция увенчается успехом с первого раза. Тем более, что потребуются определенные навыки работы с соответствующими инструментами.

Для осуществления процедуры обжима понадобится острый нож, плоская отвертка, витая пара необходимой длины и набор коннекторов.

Алгоритм действий прост, но потребуется некоторая сноровка и сугубая осторожность. Рис.5

Обжим витой пары отверткой

Рис.5. Обжим витой пары отверткой

Сначала снимаем изоляцию кабеля. Для этого номом аккуратно надрезаем резиновую трубку кабеля. Надрез должен быть минимальным, поскольку требуется не повредить жилы. После осуществления надреза можно стянуть изоляцию пальцами.

Подрезаем точащие жила какими-либо кусачками. Вполне хватит 20 мм проводов. Они как раз отлично встанут в коннектор.

Теперь нужно взять коннектор и аккуратно вставить жилы в желобки в соответствии с прямой схемой обжима витой пары. Желательно как-нибудь зафиксировать сам кабель и коннектор, так как дальнейшие действия потребуют полной неподвижности компонентов.

Берем плоскую отвертку и аккуратно вдавливаем металлические контакты на коннекторе

Здесь нужно проявлять осторожность, так как при слишком сильном вдавливании можно повредить контакты. И они работать не будут.

Вдавливаем точно также пластиковый зажим коннектора, который должен захватить изоляцию кабеля.
Надеваем изоляционный колпачок.
Повторяем операцию для второго конца кабеля.

Теперь можно проверять витую пару на работоспособность. Минус этого способа заключается в том, что можно легко угробить коннектор даже не подозревая об этом. Давление на контакты не должно быть чрезмерно сильным.

Как выбрать сетевой кабель

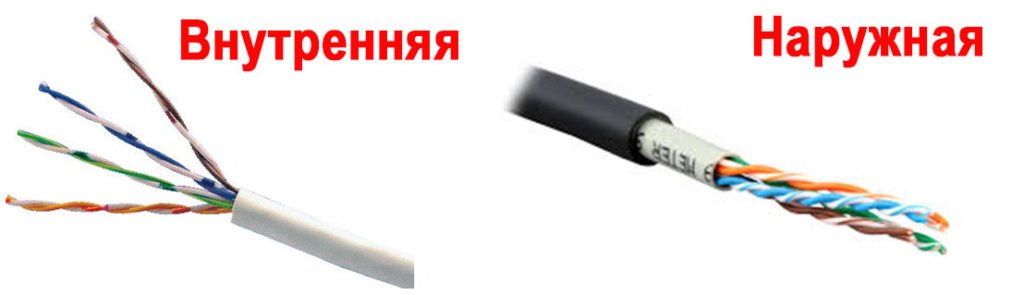

Мы расскажем, на что обращать внимание при выборе кабеля витой пары. Очень важный момент, нужно понимать, как прокладывать сетевой кабель, в помещении или на улице

Потому что для внутренней разводки подойдет самая простая и дешевая витая пара. Но для улицы (на улице) необходимо иметь с собой дополнительную защиту (двойная тесьма, защищающая от природных явлений, таких как: солнце, дождь, снег, мороз)

Очень важный момент, нужно понимать, как прокладывать сетевой кабель, в помещении или на улице. Потому что для внутренней разводки подойдет самая простая и дешевая витая пара. Но для улицы (на улице) необходимо иметь с собой дополнительную защиту (двойная тесьма, защищающая от природных явлений, таких как: солнце, дождь, снег, мороз).

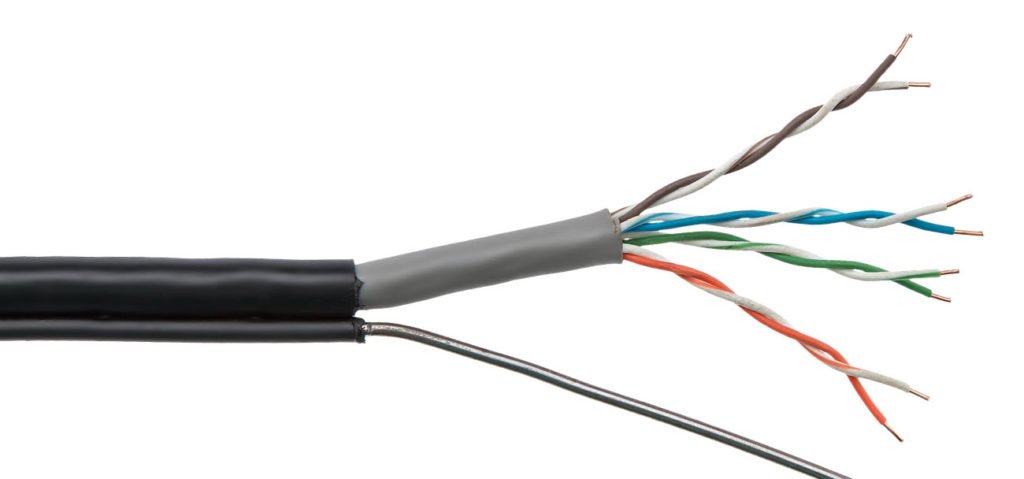

Если длина кабеля большая, возьмите витую пару с дополнительным проводом. Он надежно предотвратит обрыв нити.

Обратите внимание на состав проволоки, она может быть биметаллической или медной. Конечно, медь лучше, но цена ее в несколько раз выше

Итак, здесь нужно посмотреть бюджет, выделенный на покупку, и определиться.

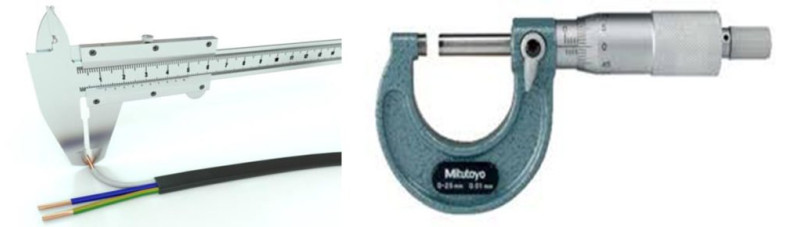

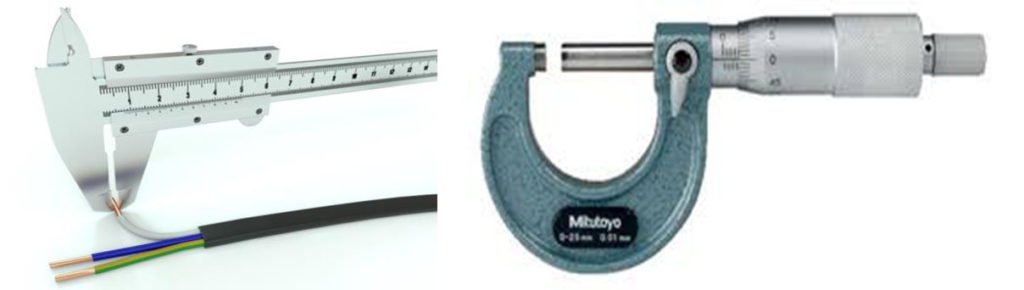

В идеале толщина каждой проволоки должна составлять около 0,50 мм. Но, к сожалению, многие производители занижают эти цифры в 0,40 мм.

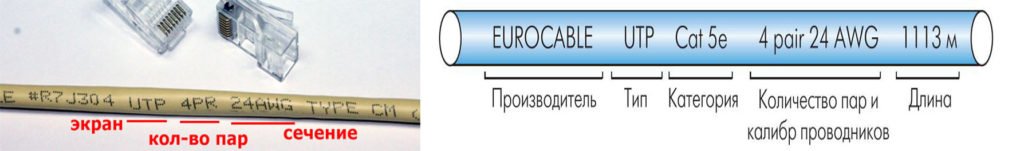

Посмотрите на маркировку на шлейфе, уважаемый производитель делает ее понятной и понятной. А недобросовестный производитель ставит такие отметки, что при прикосновении стирается или вообще не оказывается на кабеле.

вы можете приобрести сетевой кабель с дополнительной защитой от различных наводок (гроза, статическое электричество). Этот кабель экранирован из фольги.

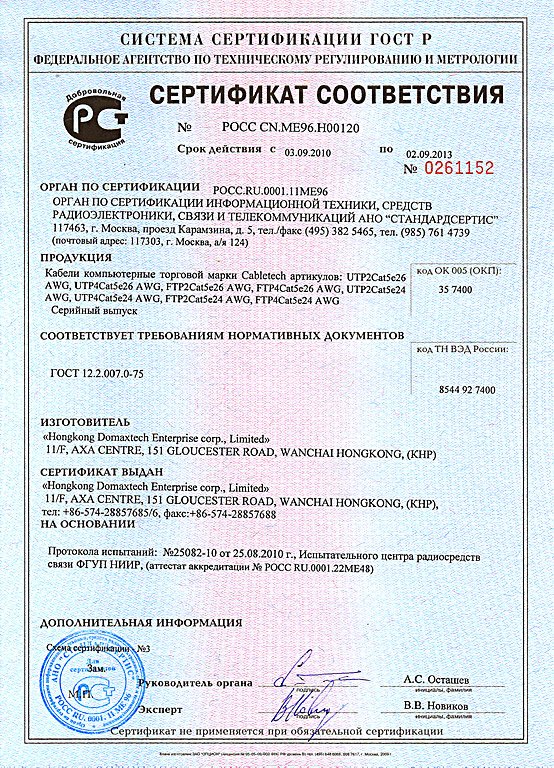

Наличие сертификата качества.

Схемы обжима сетевого кабеля для разъемов RJ45

Есть несколько распространенных схем, которые сегодня характеризуются высоким спросом у большинства владельцев сетей. На выбор конкретного варианта влияет несколько параметров, например, нужно ли какое-то устройство обеспечить электрическим током.

Прямая распиновка RJ45 маркируется как 568в

Такую зажимку применяют для того, чтобы соединить сетевые устройства:

• роутер;
• свитч;
• хаб.

Прямая распиновка RJ45 маркируется как 568в

Эти элементы соединяются с ПК с помощью провода с витой парой, которая состоит из 8 кабельных жил. Подобный вариант соединения больше всего востребован в России.

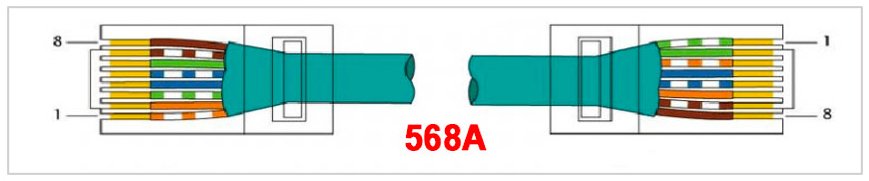

Перекрестная распиновка RJ-45(crossover) маркируется как 568a

Такая схема обозначается как 568A. Именно этот способ распиновки витой пары выбирается, когда один компьютер соединяется с другим, либо свитч со свитчем.

Перекрестная распиновкаRJ-45(crossover) маркируется как 568a

Благодаря подобной схеме, в линии объединяются два устройства. Обжим коннектора RJ45 выполнить не сложно, если есть соответствующие инструменты.

Прямой обжим с 4 жильной витой пары: схема соединения 2-х парного провода

4 жильная витая пара в основном выбирается электротехниками для монтажа сети интернет внутри дома или квартиры. Этого хватает для прокачки 100 Мбит/с. Для витой пары распиновка делается всех 8 жил, тогда можно подключить интернет.

Прямой обжим с 4 жильной витой пары

У этой схемы обжима витой пары RJ существует недостаток – невозможно подавать электропитание на устройство, поскольку всего 4 жилы. Нужно использовать 8 жильный кабель.

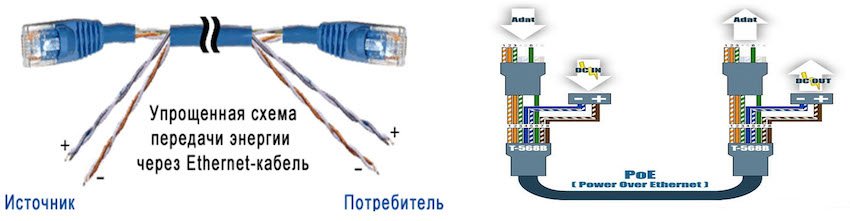

Схема распиновки витой пары RJ45 с PoE стандарт IEEE 802.3af

Этот вариант, кроме информационного сигнала, передает питание на: роутер, свитч или другое устройство. Поэтому, нет необходимости покупки отдельного кабеля для подачи напряжения.

Используется в случае передачи данных со скоростью от 10 до 100 Мбит/с. В таком случае задействуются только 4 провода из восьми.

стандарт IEEE 802.3af метод B:

IEEE 802.3af метод B

стандарт IEEE 802.3af метод A:

IEEE 802.3af метод A

Распиновка rj45 по цветам для видеонаблюдения

Распиновка rj-45 по цветам для видеонаблюдения

В схеме витой пары синий и коричневый проводники подают электричество. Применяется при монтаже видеонаблюдения, эти жилы обеспечивают коммутатор питанием.

Подключение электропитания видеонаблюдения

В распиновке ethernet задействуются 4 пары или 8 проводов.

Перекрестная схема обжима для скорости прокачки 1 гбит

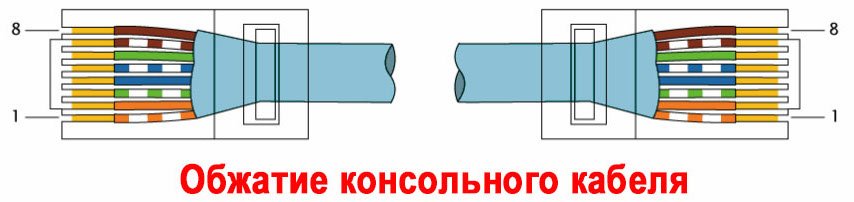

Схема обжатия консольного кабеля rollover cable

Здесь витая пара обжимается по обратной схеме, относительно другого конца. Можно представить, как будто он перевернут, а мы смотрим на штекер с другой стороны. Такой способ распиновки патчкорда используется при подключении консольных устройств, если нужно настроить коммутатор с помощью компьютера.

Схема обжатия консольного кабеля rollovercable

Схемы опрессовки витой пары.

Я думаю вы понимаете, что под качеством подразумеваются голова и руки потому, что именно от них и будет зависеть качество обжима витой пары. Говорю это потому, что встречал людей, которые умудряются опрессовывать витую пару кримпером в разы хуже, нежели это сделает дилетант отверткой при правильном подходе. На изображении ниже показан один из множества видов кримперов.

Начну я с того, что приведу несколько схем опрессовки витой пары. Ниже представлено изображение, на которых я нарисовал две схемы опрессовки витой пары: прямой кабель и перекрестный (Cross-Over) кабель.

1. Первая схема используется для подключения PC — Switch (компьютер — коммутатор), Smart TV — Router (телевизор — маршрутизатор), Switch — Router (коммутатор — маршрутизатор) и Router — PC (маршрутизатор — компьютер).
2. Вторая схема для подключения PC — PC (компьютер — компьютер), Switch — Switch (коммутатор — коммутатор), Router — Router (маршрутизатор — маршрутизатор). Обычно используется для подключения однотипных устройств.

Стоит сказать, что многие современные цифровые устройства автоматически определяют тип кабеля (прямой или перекрестный) и вместе прекрасно работают на любом из них. Большинство современных устройств уже имеют такой интерфейс (Auto MDI-X), а следовательно перекрестный тип опрессовки постепенно уходит в прошлое.

Прямой кабель (Straight-through — прямо проходящий).Перекрестный кабель (Cross-Over — нуль хабный).

Я думаю, что необходимую схему с помощью которой вы свяжите свои устройства в сеть вы выбрали, теперь давайте приступим непосредственно к созданию самого кабеля LAN.

Теория обжима

И вот мы подошли к процедуре опрессовки. Но нужно уточнить еще одну вещь, последний рубеж.

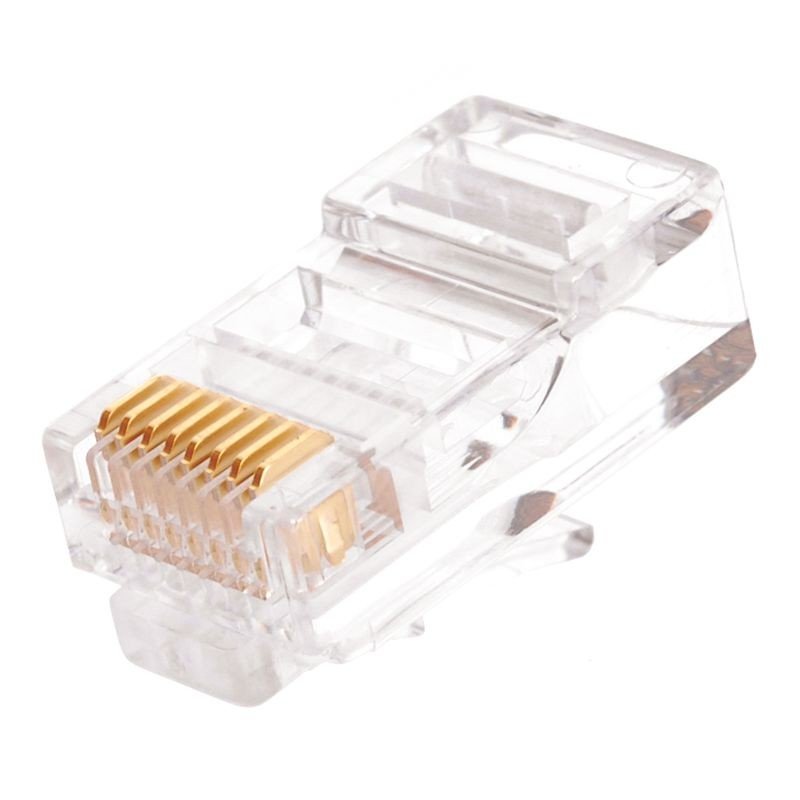

Вы все видели разъем на конце витой пары, который все еще идет к сетевому разъему сетевой карты или маршрутизатора. Этот штекер имеет специальную маркировку. Тот, который в основном используется сейчас в домашней локальной сети, – это RG-45. Немного о устройстве разъема и подключении.

1. Витая пара установлена ​​в коннектор коннектора.
2. Кабели витой пары проходят через специальные пазы в разъеме.
3. Контактный механизм разъема – нож. В условиях цеха: разведены, давая проход для проводов кабеля.
4. Во время опрессовки к ножам прикладывается давление, которое разрезает оболочку и обеспечивает плотный контакт с жилами проволоки.
5. С другой стороны, остаются разомкнутые контакты ножей, которые при подключении обеспечивают связь с сетевым адаптером.

Вот фото того, как работают ножи:

А вот и разъем в увеличенном виде (тот же кончик провода или «джек»):

Такое соединение надежно и безупречно передает сигнал. Но поначалу у новичков может не хватить давления, и соединение либо не будет существовать, либо установится на низкой скорости (это одна из причин снижения скорости сети). Лучший способ исправить это – снова сжать сильнее или снова сжать. На практике в нашем университете эта процедура сработала не у всех с первого раза, поэтому все с чего-то начинают.

Схемы обжимки и маркировка витой пары

При обжиме 8-жильной витой пары обязательно учитывайте маркировку проводов. Каждому соединению обязательно соответствует определенная цветовая гамма, которая требует плотного прилегания. В противном случае сигнал не пройдет и сеть не будет работать.

Ленивая обжимка 2 пар

В рассмотренном варианте используется прямая обжимка кабеля, в котором задействовано 8, а всего 4 жилы. Поэтому этот метод получил свое название от тех, кто не хочет возиться со всеми своими венами. Однако такое подключение подходит только для низкоскоростных сетей.

Такой обжим на данный момент не рекомендуется использовать. Дело в том, что скорость интернета постоянно растет, оборудование совершенствуется, и 4-проводная схема перестает работать в новых условиях. Поэтому рано или поздно вам придется переходить на стандартную схему. Если сеть изначально была проложена 8-жильным кабелем, то остается только обжать разъемы RJ по-новому и все заработает. Но если сеть была оснащена четырехжильным кабелем, то его придется полностью менять и перемещать.

Распиновка для локальной сети в которой больше 2х компьютеров

При использовании разъемов RJ 45 распиновка для подключения более двух компьютеров к сети соответствует стандартной схеме. Все жилы разматываются и укладываются сверху вниз или слева направо, как показано на рисунке.

Проводники выравниваются, обрезаются, а затем обжимаются. После этого каждый разъем для витой пары вставляется в свою розетку.

Прямая распиновка маркируется как 568B

Для подключения концентратора, маршрутизатора или коммутатора к компьютеру требуется прямое соединение. Этот метод более популярен в России. Он обозначен в виде 568 В и разводка ведется по обычной схеме, начиная с бело-оранжевого проводника и заканчивая коричневым. Обжим здесь прямой, так как провода на обоих разъемах расположены одинаково.

Перекрестная распиновка Crossover маркируется как 568A

Еще один способ обжать витую пару. Например, два компьютера используются для подключения устройств одного типа, схемы кроссовера или кроссовера с маркировкой 568A. В этом случае первая вилка подключается по обычной схеме, а вторая – с заменой оранжевого и бело-оранжевого проводов на зеленые и бело-зеленые жилы. Проводники поменяны местами, поэтому схема и получила такое название.

Прямой обжим с 4 жильной витой пары двухпарный провод

4-жильный кабель используется для низкоскоростной внутренней установки. При больших объемах можно сэкономить значительные средства, так как такой кабель намного дешевле обычного кабеля витой пары на 8 жил. Опрессовка выполняется в последовательности, показанной на рисунке.

Однако использование таких сетей имеет ряд ограничений, в основном по скорости. Также устройство не может быть запитано при необходимости.

Схема обжатия витой пары RJ 45 с POE стандарт IEEE 802 3AF

Эта схема, выполненная с использованием технологии PoE, позволяет не только передавать информационные сигналы, но и обеспечивать питание маршрутизаторов, коммутаторов, адаптеров и других устройств. Например, при подключении камер отдельный шнур питания не требуется. Таким образом, разъем совмещает сразу две функции – передачу данных и питание устройства. Напряжение в этой распиновке проходит по синему и коричневому проводникам.

категорически запрещается использовать витую пару для подачи 220 вольт, так как это может привести к непредсказуемым последствиям. Дело в том, что сечение кабеля в сети составляет всего 0,51 мм2 и рассчитан на ток до 1,5 А. При необходимости увеличения силы тока два проводника подключаются параллельно, и при этом индикатор поднимается до 3А.

Перекрестной схемой обжимайте для скорости прокачки 1 гбит/с

Схема подключения используется в высокоскоростных сетях до 1 Гбит / с. Обжимаем восемь проводов в последовательности, показанной на рисунке.

Схема обжатия консольного кабеля Rollover Cable

Каждый конец в этом соединении обжимается и зеркально отражается друг от друга. Эта схема используется для настройки коммутатора или маршрутизатора с помощью компьютера.

Подключение периферийного устройства

Продвинутым пользователям ПК нужно знать, как правильно сделать распиновку разъёма РЖ-45 для USB. Такое строение сети особенно актуально в тех отраслях, где нужно подключить дорогостоящие серверные системы, а также оргтехнику и кассовые аппараты. Для таких манипуляций лучше подготовить обычный паяльник, но если его нет в наличии, тогда можно обойтись и скрутками.

Когда кабель полностью обжат, мастер должен зачистить обрезанный конец минимум на 5 см. Далее аккуратно разбирается любая USB вилка, чтобы в итоге получился свободный доступ к разъёмам. Стоит отметить, что чёрный и красный кабели следует зачистить до медного основания, а уже после этого скрутить их между собой. Если витая пара RJ-45 и USB готова, тогда нужно последовательно выполнить следующие действия:

1. Припаять жилу бело-зелёного цвета из третьего коннектора к красно-чёрной скрутке.
2. Зелёный кабель от USB устройства аккуратно присоединяется к синему проводку из четвёртого разъёма.
3. Остаётся только скрутить бело-синюю жилу из пятого коннектора с белым кабелем.

Сами мастера утверждают, что использование витой пары с разъёмом RJ-45 не является сложным даже для новичка. Не стоит волноваться из-за того, что обжимка может быть не столь качественной, как в магазине. Канал связи не будет потерян, и никакое короткое замыкание не произойдёт. Используя непрофессиональные инструменты можно только создать на линии небольшие помехи, которые не будут заметны на кабеле длиной до 5 метров. Если мастер не уверен в качестве своей работы, тогда лучше всё переделать, чтобы сеть не подвела в самый ответственный момент.

Какие схемы обжима могут применяться

Для того, чтобы сетевое подключение могло работать, необходимо осуществлять его таким образом, чтобы провода были расположены в строго определенной последовательности. Для того, чтобы было понятно, какая жила для чего предназначена, каждый из проводов имеет свой определенный цвет.

Существует два способа обжимки кабеля: прямой и кроссовый.

Прямое подключение (Straight)

Такой способ применяется тогда, когда возникает необходимость соединить между собой роутер и компьютер.

Этот же вариант используется в тех случаях, когда происходит работа с модемом.

Важно! Этот вариант применяется для организации связи между разнотипным оборудованием. Этот способ является наиболее распространенным

Этот способ является наиболее распространенным.

Перекрестное подключение (Cross-Over)

Второй вариант обжима носит название кроссовый или перекрестный. Его принято использовать в тех случаях, когда необходимо установить непосредственное соединение между компьютерами.

Как обжать витую пару без инструмента?

Совсем недавно мы рассмотрели процесс обжима сетевого кабеля стандартным способом, то есть с использованием коннекторов и специального инструмента — обжимных клещей. Сегодня, как и обещали, рассмотрим способ обжима витой пары без инструмента. Вернее сказать, не то, чтобы совсем без инструмента. Кое-что нам все-таки понадобится, но обо всем по порядку.

В сети есть множество ресурсов, на которых рассказывается о способах обжать кабель в коннектор с помощью подручного инструмента, не имея специальных клещей. Данные методы считаем не очень надежными. В частности потому, что для этого потребуется определенный навык. Контакты гнутся при вдавливании, ломается фиксатор. Для обжима таким способом потребуется изрядно повозиться, чтобы ничего не сломать в процессе, и испортить несколько коннекторов.

Мы же рассмотрим вероятно самый легкий и простой способ из всех существующих — с использованием быстрозажимных штекеров 8P8C. Способ дороговат (один штекер стоит в розничном магазине порядка 2$), но отлично подойдет для тех, кто собирается один раз «переобжать» кабель у себя дома.

Итак, нам потребуется:

• Один или два штекера, в зависимости от ситуации (будем рассматривать на примере Rexant 05-1051)
• Тонкая плоская отвертка
• Канцелярский нож
• Кусачки (можно заменить обычными ножницами)

Порядок действий следующий:

Ровно обрезаем кабель нужной длины. Отступаем примерно 2 см от среза и аккуратно канцелярским ножом срезаем изоляцию. Следите за тем, чтобы не повредить жилы.

Распутываем пары жил и выпрямляем их.

Берем один штекер 8P8C и вскрываем его. В Rexant 05-1051 это делается отжиманием четырех защелок по бокам штекера (по две с каждой стороны). Делать это лучше всего тонкой плоской отверткой, очень аккуратно, чтобы не сломать защелки.

Корпус штекера состоит из двух половинок и сердцевины. Половинки раскрываются как ракушка. Сердцевина имеет два ряда контактных пластин-зажимов. Четыре в верхней части и четыре — в нижней.

Способ расположения жил по цветам существенно отличается от «распиновки» в обычном коннекторе. Но это не должно вас пугать. Внутри штекера есть схема.

Как видите, тут два типа «распиновки»: Тип А и Тип В. Это соответствует «распиновке» в стандартном коннекторе RJ45. Если на выходе мы хотим получить «распиновку» по типу А, то используем верхнюю цветовую схему, если по типу В — нижнюю.

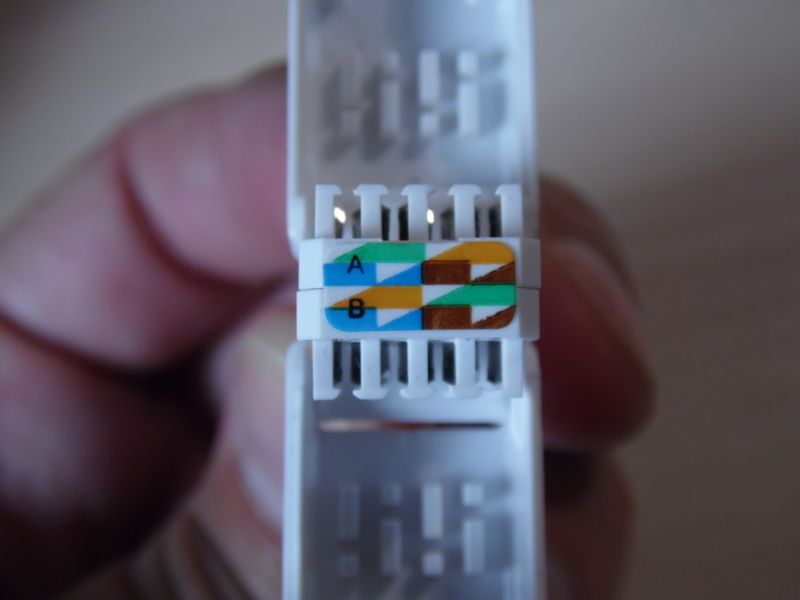

Каждая цветовая схема представляет собой табличку из двух строк по четыре ячейки в каждой. При этом строки схематически изображают ряды контактов, а ячейки, соответственно, сами контакты. Наиболее востребована «рапиновка» по типу В (кабель интернет-провайдера, компьютер-роутер, ip-камера-компьютер и т.п), поэтому используем соответствующую цветовую схему: верхний ряд — бело-оранжевый, оранжевый, бело-зеленый, зеленый; нижний ряд — синий, бело-синий, коричневый, бело-коричневый.

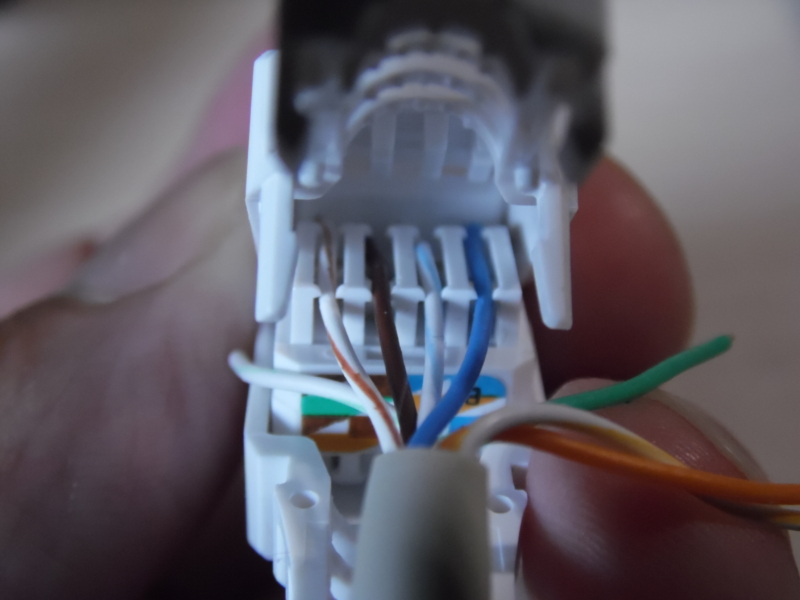

Далее все просто. Определив по схеме расположение жил, нужно просто вставить их сверху в соответствующий канал с контактом и немного вдавить жилу, чтобы зафиксировать ее. Проделываем операцию со всеми восемью жилами. Если вы используете четырехжильный кабель, то просто пропускаем отсутствующие цвета. Каждую жилу фиксируем на «своем» месте по выбранной схеме.

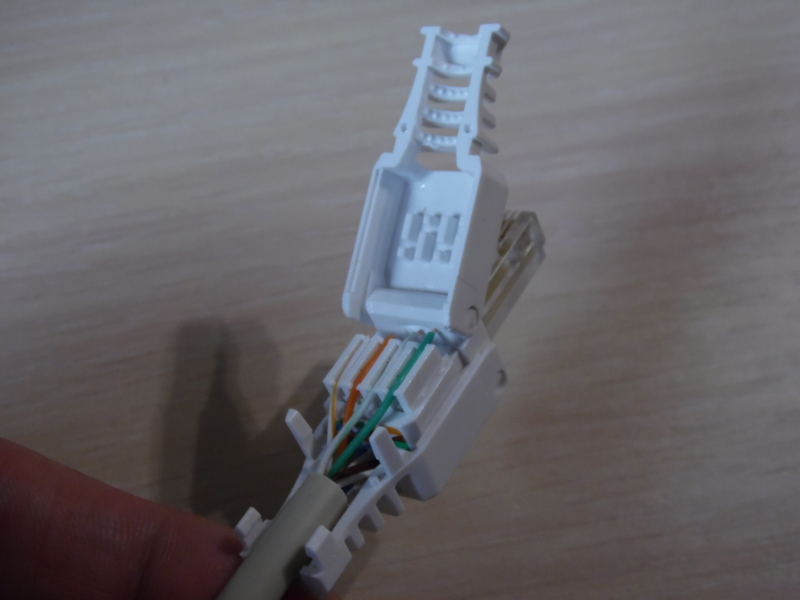

Зафиксировав все жилы на «своих» местах, закрываем нашу «ракушку» с небольшим усилием, чтобы контакты прорезали изоляцию жил и половинки штекера защелкнулись.

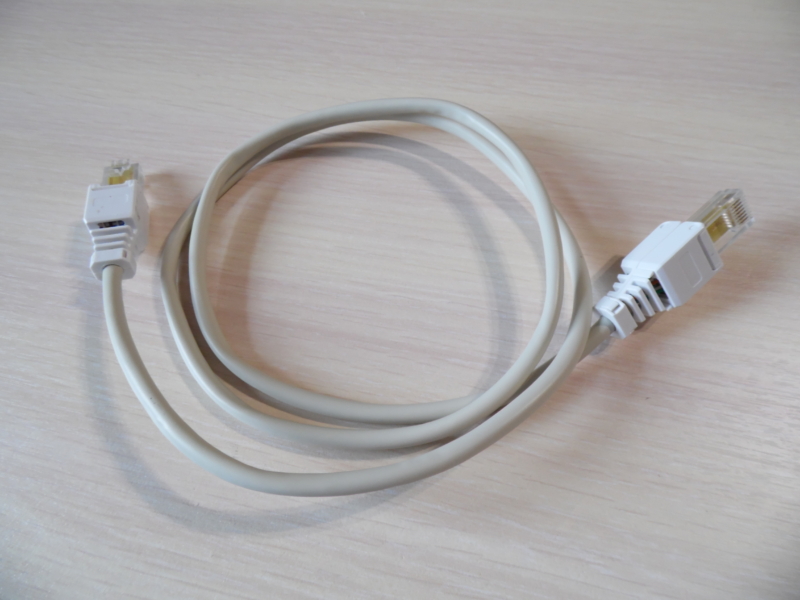

В итоге получится вот такой замечательный кабель, которым, например, можно соединить компьютер с роутером.

Способ отличный и очень простой. Если делать все не спеша, то получится достаточно надежный и аккуратный кабель. Теперь два минуса: 1. Цена. Стоимость комплекта из двух штекеров 8P8C примерно равна стоимости недорогих обжимных клещей. Если надо обжать витую пару всего в одном месте, а не заниматься этим на постоянной основе, то, пожалуй, это скорее плюс, поскольку после покупки клещей он попросту будут у вас валяться без дела; 2. Размер. Габариты штекера Rexant 05-1051 гораздо больше стандартного коннектора RJ45 (примерно в 3-4 раза), что может создать определенные неудобства.

Из плюсов Rexant 05-1051 можно отметить простоту использования, отсутствие необходимости в специальном инструменте, многоразовое использование.

Витая пара

В прошлом разделе мы выяснили, что витая пара – это провод, применяемый для сетевых соединений в компьютерной технике. Особо применяется в домашних условиях для подключения к интернету.

Название свое он получил из строения. Внутри идут медные провода в оболочке, скрученные попарно. Скручивание делают с определенным шагом в зависимости от количества таких пар. Вся фишка такого скручивания – взаимное гашение помех для улучшения качества сигнала в рабочей сети (ведь по этому проводу тоже идет электричество, хоть и не 220V, а надежность здесь нужна на высоком уровне, но это тема уже стандартов).

Существует несколько видов витой пары… Даже много. Основная классификация – по устройству, не основная – по защите. По устройству в домашних условиях вы как правило будете иметь дело с кабелем 5й категории (при желании поищите самостоятельно, статья не о том).

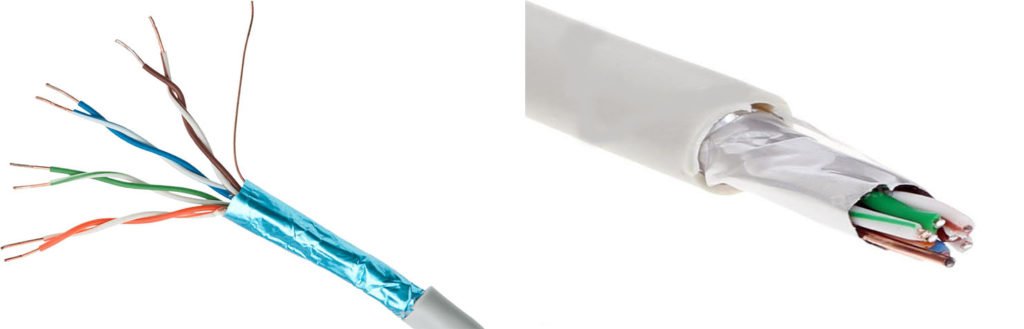

По защите тоже ничего сложно – есть с защитой, есть без защиты. Защита имеется ввиду не от падающих табуреток, от тех же самых наводок, создающих помехи. Дома обычно это не требуется, но мало ли что вам попадется под руки. Раздел больше для того, что вам придется во время обжимки вскрывать кабель, и нужно быть готовым ко всему) Так что немного анатомии для системного администратора и домашнего любителя посидеть во ВКонтактике.

Итак, внутри идут пары проводов – обычно 2 или 4. Провод может быть облачен в защиту – речь идет о фольге или оплетке. При этом защита может быть как на целый провод, так и отдельно на каждую пару. Тонкостей много, лучше сразу вскрывать и смотреть по месту. В домашнем кабеле обычно ничего подобного нет – одна оплетка, и в ней сразу пары.

Маркировки витой пары:

• UTP – обычная, без защиты, для дома. Если нужно восстановить кусок дома и идете в магазин – как раз ищите что-то вроде UTP5 – пойдет в самый раз.
• FTP ­ – с фольгой, тоже порой применяют в помещении.
• SFTP – металлическая оплетка, применяют на улице.
• STP – защита на каждой паре. При нахождении провода на улице рядом с линиями электропередач (надеюсь, вас туда не занесло).

Итого разные варианты скомпонованы на следующем рисунке:

Дополнительно бонусом – бывают многожильные и одножильные кабели. Многожильные применяют дома – провод выходит гибким, как раз для активных перемещений. Одножильный провод уже лучше использовать при промышленной прокладке – до розетки, провод не гнется, но зато пропускание сигнала гораздо лучше.

Упоминать про горючие и негорючие, круглые и плоские здесь уже даже не хочется – все-таки не учебник сисадмина, а просто помощь нуждающимся в домашних условиях. Так что если есть вопросы – бегом в комментарии.

Способы обжима интернет кабеля

Разобравшись с необходимым инструментом и материалом, можно приступить к выбору варианта, по которому будет производиться обжим. Ведь от того, каким он будет, зависит и скорость передачи интернет-трафика и другой информации, и типы устройств, с которыми кабель будет совместим.

Выделяют два вида распиновки: это 568 А и 568 В. В свою очередь они составляют два подвида — прямого включения либо перекрестного (кроссового). К тому же, существует упрощенная распиновка, т.е. обжим витой пары 4 провода, а не 8. Однако при таком расположении скорость трафика снижается с 1 Гбит/сек до 100 Мбит/сек. Необходимо рассмотреть каждый из вариантов в отдельности, и начать следует с наиболее простых.

Прямой

Витая пара, обжим которой выполнен 2-парным способом, используется при подключении компьютера к коммутационным устройствам, таким как модем, роутер и т.п. При обжиме с обеих сторон последовательность проводов на контактах такова:

1. оранжевый с белым;
2. оранжевый;
3. зеленый с белым;
4. зеленый.

Такая цветовая раскладка оставляет незадействованными 4, 5, 7 и 8 контакты. Таким образом, можно подключить интернет по ADSL-линии со скоростью не более 100 Мбит/сек, но при этом витая пара 4 жилы, естественно, намного проще в монтаже.

Витая пара, подключение которой должно быть высокоскоростным, требует при обжиме использования всех 8 проводов. Такая схема подключения сетевого кабеля позволяет увеличить скорость передачи информации до 1 Гбит/сек.

• Порядок расположения жил по цветам таков:
• оранжевый с белым;
• оранжевый;
• зеленый с белым;
• синий;
• синий с белым;
• зеленый;
• коричневый с белым;
• коричневый.

Немного другой порядок подключения в кроссовом варианте, для которого используется вид расположения жил 568 А.

Кроссовый

Подобный вариант подключения использует вид 568 А и 568 В для малых скоростей передачи, а именно, одна из сторон провода обжата по предыдущему 8-жильному способу, а вот у второй меняются местами оранжевая и зеленая пары.

1. Получается распиновка витой пары 568;А:
2. зеленый с белым;
3. зеленый;
4. оранжевый с белым;
5. синий;
6. синий с белым;
7. оранжевый;
8. коричневый с белым;
9. коричневый.

Если же нужна высокая скорость трафика, распиновка кабеля для интернета будет следующей: одна из сторон обжимается в последовательности 568 В, а со второй стороны остается 568 А, но с заменой пар «синие-коричневые».

Проверка работоспособности кабеля

Есть несколько вариантов проверки работоспособности только что обжатой витой пары. Это необходимо сделать перед тем как использовать кабель.

Так можно исправить недочеты еще до включения кабеля в сеть.

Способ №1. Использование простого тестера (мультиметра)

Этот вариант наиболее приемлемый, так как позволяет проверить работоспособность кабеля еще до включения его в сеть.

Он может использоваться как профессиональными «айтишниками», так и обычными пользователями.

Все, что потребуется – обычный тестер (мультиметр), применяемый для проверки тока. Он позволяет оперативно выявить неисправность и устранить ее.

А пользоваться этим устройством довольно просто. Проблем не возникнет ни у кого.

Рис.6. Мультиметр

• Итак, сначала переключим тестер в режим сопротивления или звукового сигнала. Делается это при помощи переключателя режимов. Он может выглядеть по-разному. В зависимости от модели тестера. Просто устанавливаем переключатель на иконку с изображением динамика.
• Теперь один щуп тестера «тыкаем» в любой контакт на коннекторе, а второй – в контакт с тем же цветом жилы на другом коннекторе.
• Если идет звуковой сигнал, то сопротивление есть. Значит, контакт тоже есть.
• Переходим к другому контакту.
• Таким же образом проверяем остальные.
• Если где-то нет сигнала, то пытаемся дожать контакт вручную и проверяем снова.
• Если все в порядке, то включаем кабель в сеть и наслаждаемся высокоскоростным соединением.

Такой способ проверки витой пары помогает быстро выявить неисправность и устранить ее.

Тем более, что по большей части неисправность заключается в недостаточном соединении контакта с жилой кабеля. Поможет обычный дожим.

Способ №2. Включение кабеля в сеть

Наиболее простой и доступный любому способ проверки. Он не предполагает использования каких-либо специализированных инструментов.

Также он не позволяет определить, в какой именно части витой пары возникла проблема.

Все, что нужно для такой проверки – компьютер с сетевой картой на борту, роутер (свич, хаб, модем и так далее) и сам кабель.

В дальнейшем может потребоваться мультиметр. Для точного определения места проблемы.

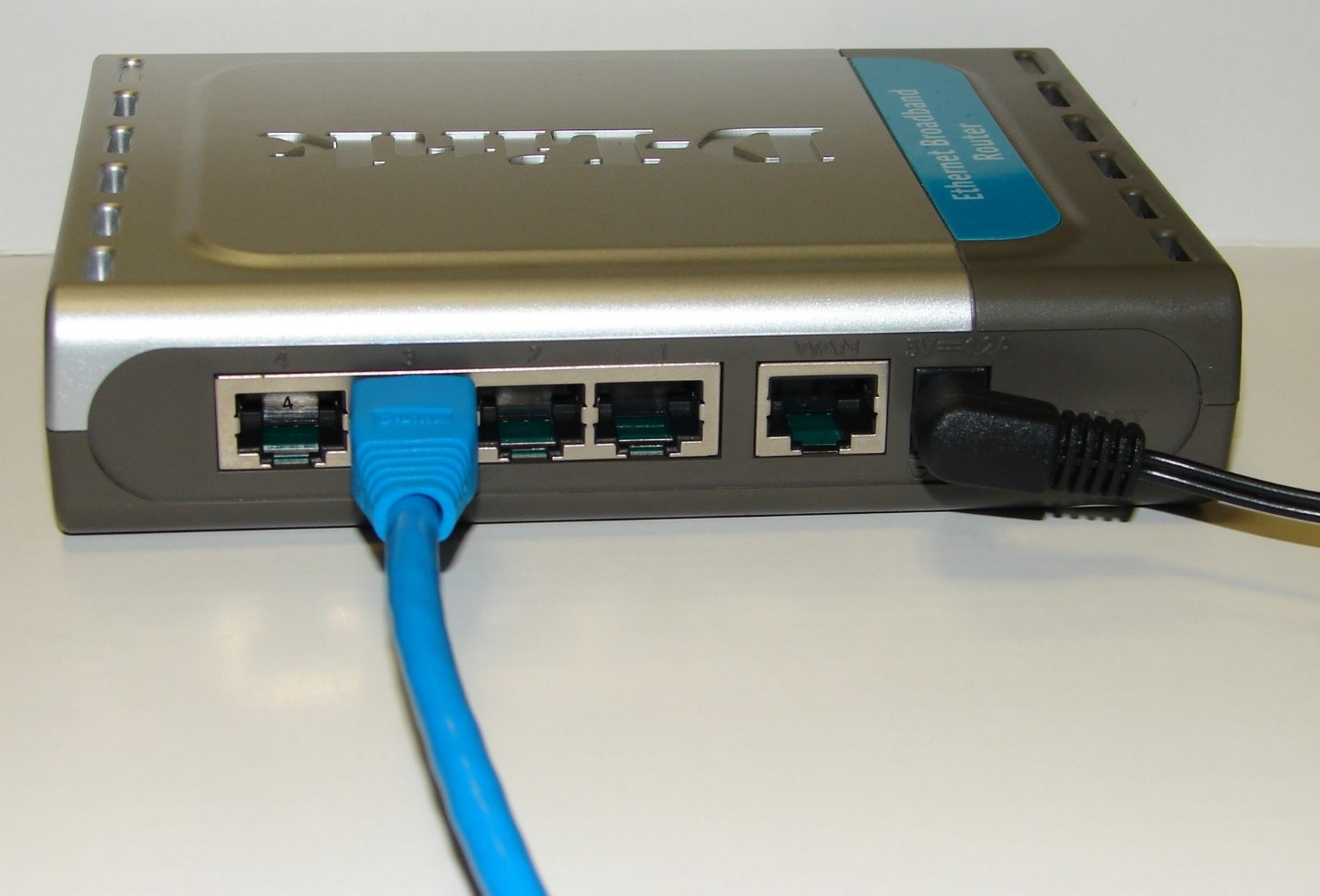

Рис.7. Витая пара в роутере (модеме)

• Итак, вставляем один конец кабеля в разъем RJ-45 на компьютере пользователя.
• Второй коннектор вставляем в роутер.
• Запускаем ПК.
• Сетевая карта должна автоматически определить кабель и осуществить подключение.
• Если этого не произошло, проверяем актуальность установленных драйверов.
• Если с ними все в порядке, то проблема определенно в витой паре.
• Берем тестер (мультиметр) и ищем конкретное место проблемы.
• Устраняем проблему и пробуем подключить снова.

Такой вариант хорош тем, что если в ходе проверки никаких проблем не возникло, то сразу можно приступать к использованию интернета.

Не нужно тратить время на подключение и настройку. Очень удобно для тех, у кого нет свободного времени.

Топ 5 часто задаваемых вопросов по подключению

Допустима ли разводка по 2-парной схеме 4-парного провода?

Да, допустима, неиспользуемые провода срезают.

Будет ли 2-парный шнур работать на скорости 1000 Мбит/с?

Нет, не будет, нужен 4-парный шнур RJ45.

Можно ли использовать дешевую омедненку?

“Омедненка” — это жила с алюминиевой центральной частью, верхняя поверхность которой методом плакирования покрыта тонким слоем меди. Применение омедненного провода нежелательно:

• из-за высоких рисков существенного уменьшения скорости функционирования интернет-соединения;
• омедненная жила не гарантирует надежный длительный контакт с монтируемым компонентом разъема.

Требуется ли при прозвонке готового провода проверять все контакты?

Требуется

Критически важное значение имеют контакты 1, 2, 3, 6

Можно ли обжимать не все контакты?

Нельзя: такую вилку не получится подключить в гнездо.

Заключение

Итак, мы рассмотрели основные типы соединительных сетевых кабелей, разобрали их классификацию и познакомились с различными типами коннекторов.

Также было рассмотрено несколько способов обжима сетевого кабеля для обеспечения доступа к интернету.

Все вышеперечисленные операции по обжиму легко выполнимы в домашних условиях. И нет никакой разницы, есть у вас кримпер или нет.

С этой задачей можно справиться при помощи обычного ножа, плоской отвертки и кусачек.

Ничего сложного в обжиме кабеля нет. Главное – четко следовать инструкции и не перепутать жилы.

Только в этом случае можно надеяться на благоприятный исход дела. Кстати, с первого раза может не получиться. Если так произошло, то не стоит отчаиваться. Просто попробуйте еще раз.

Всенепременно у вас все получится. Это же не бином Ньютона.
