Нет вентиляции на кухне. Самая серьезная ошибка при ремонте на кухне
Зашел на днях в гости к родителям и ужаснулся. Ремонт здесь был сделан несколько лет назад, но строители допустили серьезнейшую ошибку, которая существенно ухудшила качество жизни проживающих в квартире. Ошибка хорошо видна на этой фотографии. Найдете её?Это стандартная ошибка, которую допускают почти все строители. В канал к вентиляционной шахте замуровывают круглую трубу, к которой подключают короб от вытяжки на плитой. А на вытяжке стоит обратный клапап. Таким образом, при выключенной вытяжке воздухообмен на кухне отсутствует. Ситуация многократно усугубляется при наличии газовой плиты, которая в процессе работы в огромных количествах выделяет угарный и углекислый газ. Открывать окно для проветривания малоэффективно, т.к. конвекция воздуха при отсутствующей вытяжке минимальна.2.Отсутствие вентиляции негативно влияет на здоровье, а угарный газ вообще смертельно опасен для человека. Так делать нельзя! Берём перфоратор и увеличиваем отверстие под прямоугольную накладку с двумя каналами для вентиляции. Верхний для подключения вытяжки, нижний для вентиляции самой кухни в то время, когда вытяжка не работает.
3.Вторая ошибка — использование на вытяжке канала диаметром 100 мм. Площадь сечения в таком случае крайне недостаточна для того, чтобы обеспечить воздухообмен более 100 м3/час, а это сильно меньше даже первой скорости вытяжки. Обязательно использовать воздушный канал диаметром 125 мм, который без проблем позволит удалять из кухни обработанный воздух в количестве до 350 м3/час.
4.Правильная вентиляция на кухне. Пропало ощущение духоты, которое присутствовало даже при открытом окне (у кухни появился свой вентиляционный канал). В несколько раз снизился шум от вытяжки (из-за увеличения диаметра воздуховода до 125 мм). На кухне стало комфортно находиться.
Прошелся поиском по картинкам по запросу «фото ремонта на кухне» — в 9 из 10 случаев точно такая же ошибка: вентиляционный канал от вытяжки на 100 мм и отсутствие канала для вентиляции самой кухни. Какой толк от так называемого «евро-ремонта», если строители нарушили все правила устройства вентиляции в жилых помещениях (в особенности при наличии газовой плиты)?
Какая вентиляция будет оптимальным вариантом
Для людей, которые возводят большой по размерам загородный дом или делают ремонт в элитной квартире можно посоветовать дорогую, качественную и эффективную вентиляционную систему с рекуперацией тепла. Владельцы дорогой недвижимости монтируют мощную вытяжку, причём вывод для отработанного воздуха следует сделать в стене. Вместо газовой плиты лучше применять электрический бытовой прибор через меньшие выбросы канцерогенов.
Для застройщиков, которые ограничены в финансовых средствах лучшим вариантом будет использование естественной вентиляции, которую подводят к кухне, ванне и туалету, а также вспомогательным помещениям. Если в частном доме будет использоваться работа вытяжки, установленной над кухонной плитой, то канал для отвода отработанных воздушных масс делают не в вертикальном направлении на крышу, а в стене. На вентиляторе устанавливают обратный клапан, он предотвращает проникновение холодного воздуха из улицы внутрь комнаты.
Лучшим вариантом для владельцев квартир считается уже существующая в доме естественная вентиляция. Кроме этого над плитой в кухне устанавливают вытяжку и с отводом воздуха через отверстие в стене. Если такой вариант не проходит, вентилятор монтируют в стояк существующего канала, но снимают обратный клапан.
>Система вентиляции кухни: требования, особенности, правила обустройства
Зачем нужна вентиляция на кухне
При готовке пищи в кухне скапливаются различные вредные вещества. Некоторые из них могут быть опасными для здоровья человека. Одним из таких считается угарный газ, который накапливается в воздухе после сгорания «голубого топлива» или при готовке пищи в дровяной печи. Его запах не ощущается, да и само вещество не может качественно отбираться угольными фильтрами. Высокие концентрации угарного газа приводят к отравлению, а затем и к летальному исходу
Вот почему важно разработать эффективную схему воздухообмена кухонь и удалить этот опасный продукт
При включении конфорки газовой плиты, а также при работе водонагревательной колонки во внутреннее пространство помещения попадает некоторое количество не успевшего сгореть природного газа. Правильно работающая естественная вентиляция, установленная на кухне, легко справится с подобным выбросом, но её мощности будет не достаточно при утечке топлива с трубопроводов. При выявлении устойчивого запаха этилмеркоптана необходимо позвонить в аварийную службу.
Существуют и другие вещества, загрязняющие воздух на кухне:
- Чад от жарки продуктов выделяется в виде переработанных частиц жира и подсолнечного масла В результате сильного нагрева такие вещества становятся опасными для жителей дома, они оседают на стенах помещения, посуде и мебели, а также на наших лёгких. Для эффективного отвода таких частиц необходимо подобрать правильный размер вентиляции на кухне.
- Кроме чада в помещении выделяется водяной пар. Он относительно безвреден, но может повлиять на микроклимат в помещении.
Из вышеуказанного можно сделать единственный правильный вывод о необходимости использования качественной вентиляционной системы. Она позволит удалить кухонные запахи и излишнюю влажность.
Вентиляционные системы
Все виды современных вентсистем можно разделить на две большие группы:
Естественные и принудительные:
В первом случае ток воздуха создается без применения механического оборудования, естественным путём. Происходит это за счёт разницы давления внутри здания и снаружи. Отработанный воздух из дома уходит через вытяжные отверстия, а взамен с улицы втягивается свежий. Принудительный вариант, для увеличения скорости циркуляции воздуха, оборудуют вентиляторами. Устанавливать их могут либо у вытяжного, либо у приточного отверстия. Также возможен комбинированный вариант установки вентиляционного оборудования, и на входе, и на выходе вентсистемы.
- Эксплуатационно-технические показатели у принудительной вентиляции выше, нежели у естественной. Они зависят от мощности вентилятора и диаметра вентиляционного отверстия или канала.
Оба перечисленных варианта могут с успехом использоваться для обустройства вентиляционной системы кухни. Оба типа вентсистем имеют свои сильные стороны, и свои недостатки, поэтому выбор зависит от конкретных условий и предъявляемых требований.
Как организовать работу и рассчитать систему
Необходимо рассчитать диаметр канала исходя из объема воздуха в кухне
Обустроить вентканал на кухне с возможностью сохранения естественной вентиляции при установке вытяжки удается следующим образом:
- Определяется рабочий диаметр монтируемых воздуховодов. Учитывается размер вентилятора, превышающий на 10-15 см шахтные габариты.
- Определяется производительность системы, которой достаточно для обслуживания помещения. Она вычисляется как произведение длины, ширины и высоты кухни за вычетом объема, занимаемого мебелью и другими окружающими предметами.
- Полученная цифра умножается на 6 и еще раз на 12. В результате получается искомый показатель производительности системы.
Виды систем вентиляции кухни
Варианты расположения обратного клапана в системе вентиляции на кухне
Кухонные системы воздухообмена, в зависимости от способа перемещения воздуха, бывают такими:
- естественная вентиляция — канал, ведущий в общую вентиляционную шахту многоквартирного дома;
- принудительная — инженерная система с вентиляторами.
В зависимости от назначения, вентиляция кухни может быть вытяжной и приточной:
- принудительная вытяжка — отвод воздуха с продуктами горения газа в воздуховод;
- приточная — подача свежего воздуха с улицы. При этом не удаляются вредные газы, а только снижается их концентрация.
Приточную систему вентиляции кухни рекомендуют комбинировать с естественной и вытяжной. Плюсом приточной вентиляции с использованием клапанов является отсутствие потерь тепла.

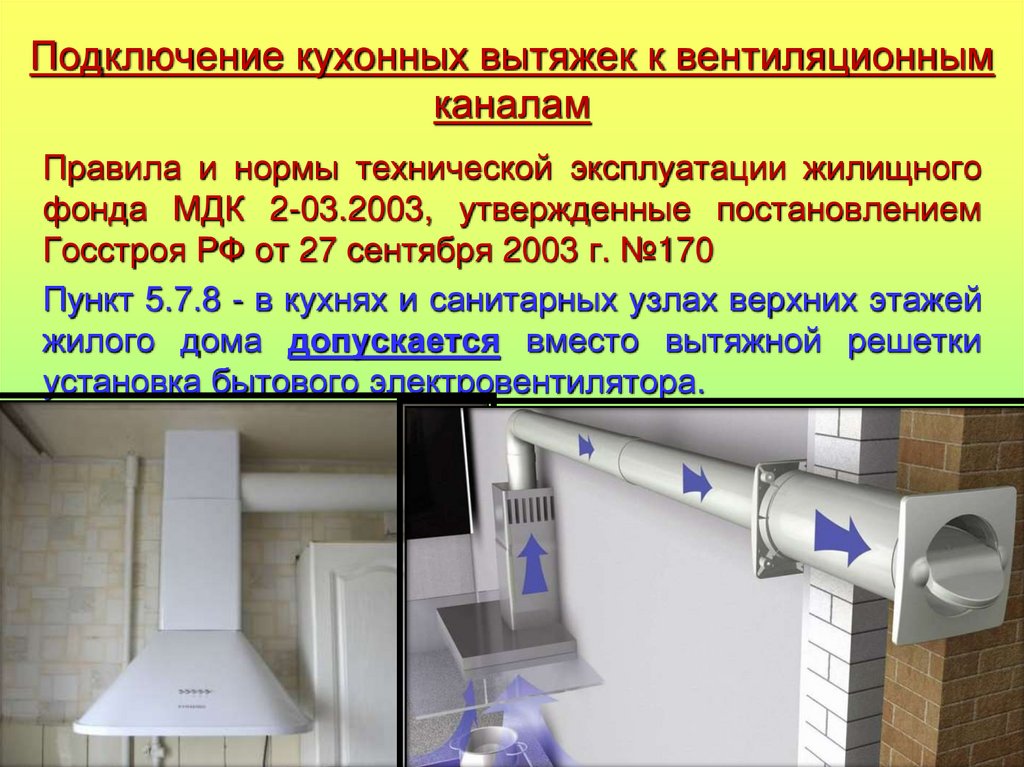

Особенности подключения трубы от вытяжки к воздуховоду естественной вентиляции
Присоединение кухонной вытяжке к вентканалу естественной вентиляции, которые имеются во всех квартирах многоэтажек, должно происходить с соблюдением определенных правил.
Зачастую неквалифицированные рабочие, выполняя ремонт на кухне, совершают распространенную ошибку: напрямую стыкуют трубу вытяжки с каналом домовой вентсистемы. Таким образом, они оставляют единственный путь для удаления отработанного воздуха из кухни – через зонт вытяжки.
Между тем, почти все современные вытяжки оснащены обратным клапаном, не позволяющим проходить воздуху в то время, когда вытяжка выключена. Всё это время, вентиляция на кухне, фактически, не функционирует. Исправить ситуацию можно либо удалив обратный клапан из вытяжки, либо применив специальные приспособления для стыковки с воздуховодом. Это приспособление – переходник с двумя отверстиями.
Одно отверстие предназначается для соединения с трубой вытяжки, а другое отверстие, расположенное ниже – для вентиляции помещения в то время, когда вытяжка отключена.
Чтобы во время работы вытяжки удаляемые от плиты газы не забрасывались обратно в помещение через нижнее отверстие, на него следует установить обратный клапан. В момент включения кухонной вытяжки, установленной над варочной плитой, клапан должен закрываться, и открываться в момент выключения.

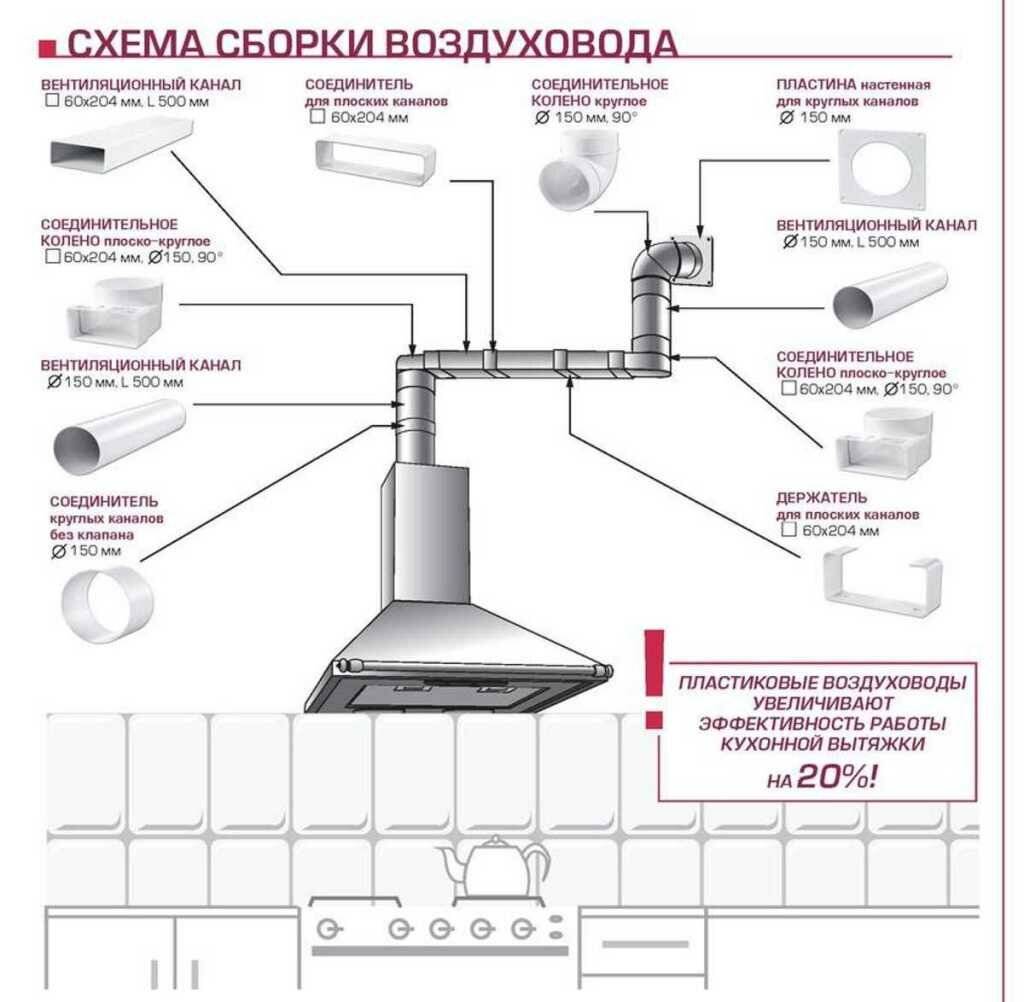

Также необходимо использовать при монтаже вентиляционных каналов трубы диаметра не менее 125 мм, что позволит удалять естественным путем необходимый объем воздуха при наличии на кухне газовой плиты.
Как обеспечить приток воздуха в квартиру
Подачу свежего уличного воздуха в квартиру для вентиляции кухни можно организовать двумя способами:
- оконные приточные устройства;
- стеновые приточные устройства.
Оконный приточный клапан вентиляции
Это простые и недорогие устройства, которые сегодня являются обязательным элементом схем вентиляции кухонь современных домов. Клапан обеспечивает нормативный приток воздуха, задерживая уличный шум.
Устанавливаются приточные клапана на оконной створке или раме. Окно на кухне в квартире, снабженное вентиляционным приточным клапаном, никогда не запотеет. Аккуратный и небольшой клапан практически незаметен, не пропускает пыль и не вызывает охлаждение воздуха.
Можно не просто сделать вентиляцию на кухне, но еще и снабдить ее таким техническим «наворотом», как гидрорегулирование притока. В продаже есть приточные клапаны с этой функцией. Они открываются и начинают проветривание именно тогда, когда на кухне варится суп или пекутся пироги, то есть влажность воздуха повышена. Датчик реагирует на уровень влажности и меняет проходное сечение.
К клапану можно приобрести дополнительно акустический козырек, который поглощает уличный шум.
Широкая гамма приточных клапанов позволяет подобрать подходящий под любой оконный профиль: белый, черный, под дуб или тик.
Но чтобы приточный клапан качественно выполнял свою функцию, нужно обеспечить отток воздуха из кухни.
Стеновой приточный клапан вентиляции
устройство приточного клапана
Стеновые приточные клапана называются еще «финскими форточками». Это небольшое устройство, установить которое совсем несложно, но без него невозможна правильная организация вентиляции на кухне. Стеновой клапан пропускает в помещение воздух, задерживая насекомых, пыль и сквозняки.
Преимущество стеновых клапанов в простой установке. Не нужно вызывать мастера, портить пластиковый профиль окон.
Другие плюсы стеновых клапанов:
- не использует электричества;
- поглощает шум;
- имеет небольшой размер и приятный дизайн;
- легко и быстро монтируется.
Один раз в 6 – 12 месяцев необходимо чистить фильтры, промывая их теплой водой.
Установка стенового приточного клапана
Перед тем, как устанавливать вентиляционный клапан в квартире, необходимо подобрать на кухне подходящее место. Лучше, чтобы клапан не слишком бросался в глаза. Многие выбирают место возле радиаторов отопления. Поступающий из клапана воздух будет предварительно прогреваться. Основной критерий выбора места – наличие выхода на улицу для доступа свежего воздуха:
- В стене проделывается отверстие чуть большее по диаметру, чем труба клапана. Маленький запас необходим для правильного расположения трубы;
- Труба вставляется в вентиляционное отверстие на кухне. Щели между ней и стеной запениваются;
- Отрезается лишний кусок трубы (обычно она продается стандартной длины 1 м). Снаружи труба должна быть вровень с поверхностью стены, а внутри выступать не более чем на 1 см;
- В заранее размеченных местах делаются отверстия под крепеж корпуса;
- Вставляются фильтры (если они предусмотрены конструкцией), и устанавливается наружная решетка;
- Со стороны улицы навешивается дождеотбойник, предупреждающий попадание внутрь влаги. Если пробурить отверстие с уклоном в сторону улицы, дождеотбойник не нужен.
Правильная организация пассивной приточной вентиляции на кухне возможна, если обеспечен отток воздуха.
Расчёт минимальной производительности вытяжки – это правда или всё-таки рекламный трюк продавцов вытяжек?
По гигиеническим нормам минимальный воздухообмен в кухне должен быть трёхкратным, то есть за час воздух должен поменяться 3 раза. Это должно обеспечиваться естественной вентиляцией.
Помните нашу формулу для расчёта минимальной производительности вытяжки (рис. 1), для расчёта кратности воздухообмена был использован коэффициент равный 12.
Если у кухни размеры ширина 4 м, длина 3 м, высота 2,5 м, то необходимая мощность вытяжки будет следующей: 4 *3 *2.5 *12*1.3=468 м.куб/час.
А ещё вспоминаем цифру, которая поставила нас в тупик – это пропускная способность вентиляционных каналов в большинстве домов равна 150–180 м.куб/час. Получается, что в лучше случае оставшимся 288 м.куб/час, для нашего расчёта, просто некуда деться и реальная кратность воздухообмена будет всего около 4,5.
А в итоге мы получаем, что вытяжка большой мощности будет бесполезной для нашей кухни, потому что никто, особенно менеджеры-консультанты, не интересуются пропускной способностью и состоянием нашей системой вентиляции. Для этого, очевидно, и придумана рассмотренная нами схема расчёта минимальной производительности кухонной вытяжки, а попросту – это рекламный трюк продавцов. |
|
Читайте далее:
|
Тонкости работы кухонной вентиляции
разбитая вентиляционная шахта на кухне
Перед тем, как сделать качественную систему вентиляцию на кухне в квартире, важно понять принцип ее работы. Большинство старых домов сдавались с выступами вентиляции на кухне – обязательными составляющими системы воздухообмена по типу магистрали и спутников
От квартир-«спутников» воздух собирается в общую магистраль и выводится наружу. При подобной схеме вентиляции кухонь невозможно проникновение воздуха из шахты в квартиру, попадание его из одних квартир в другие, в том числе и при пожаре на нижних этажах. Шахта для вентиляции кухни скрывается в выступе, показанном на фото выше.
Особенности вентиляции многоквартирных домов:
- Воздушные каналы(воздуховоды) из кухонь разных квартир взаимосвязаны;
- В час из одной квартиры должно удаляться от 60 до 90 кубометров воздуха.
Основной закон воздухообмена – это кругооборот. Чтобы отработанный воздух вытягивался на улицу, его должен замещать свежий. Но большинство владельцев многоэтажек уже заменили старые деревянные окна пластиковыми, создающими герметичную конструкцию, полностью перекрыв чистому воздуху путь в квартиру.
Хозяева полагают, что решение проблемы в более частых проветриваниях. Но это ошибка. Здоровый микроклимат может обеспечить только постоянный и регулируемый воздухообмен.
В остальное время жильцы страдают от:
- повышенной влажности;
- нехватки кислорода;
- повышенного уровня углекислоты;
- развития плесени;
- распространения запахов приготовляемой еды по всей квартире.
Значит, чтобы вентиляция на вашей кухне работала отлично, необходимо обеспечить всего два условия:
- приток свежего воздуха;
- выдув отработанного воздуха.
Теперь сделать вентиляцию на кухне своими руками для вас не составит сложностей. Работы по восстановлению кухонной вентиляции следует начинать с диагностики.
Плюсы и минусы естественной вентиляции
Среди преимуществ естественных вентсистем следует отметить:
- Постоянное функционирование, за редким исключением.
- Независимость от дополнительного оборудования, которое может временами выходить из строя.
- Полностью автономная и «бесплатная» работа, не зависящая от наличия электроэнергии.
- Способность удалять все основные виды кухонных загрязнений, выбрасываемых в воздух в процессе готовки пищи – в том числе, угарный газ и взрывоопасный пропан.
- Полностью бесшумная работа всей системы.
К недостаткам естественной вентиляции относят:
- Неэффективность работы вентсистемы, когда на улице стоит жаркая погода. Прохладный и плотный внутренний воздух не может подняться наверх сквозь разогретый и легкий наружный. В некоторых случаях может даже начаться обратное движение, полностью парализующее процесс вентиляции кухни. Выходом в подобной ситуации является проветривание помещений при помощи открытых окон и форточек.
- Относительно небольшая скорость воздухообмена. Если в доме проживает большая семья, и готовить пищу приходится часто и в больших количествах, то лучше отказаться от естественного варианта в пользу принудительной вентиляции.
- Необходимость обеспечения притока воздуха извне для нормальной естественной циркуляции. В этом отношении приточная вентиляция бывает организованная и неорганизованная. В первом случае приток происходит через специально проделанные технические отверстия. При неорганизованном способе внешний воздух проникает в дом через естественные неплотности в дверях и окнах, поры в деревянных конструкциях.
Внимание! Современные пластиковые окна и металлические двери уменьшают возможности для неорганизованной циркуляции. Поэтому, в целях улучшения воздухообмена понадобится вставить дополнительные впускные клапаны в стены или рамы окон
Правильная организация естественной кухонной вентиляции
Вентиляционные каналы в многоквартирных домах монтируются уже на этапе строительства. В частном доме вентсистему придется устанавливать самостоятельно. Уже на стадии проектирования следует соблюдать ряд правил:
- Естественная вентсистема должна охватывать все помещения дома, в том числе и кухню.
- Проектирование вентиляции следует производить в соответствии с положениями строительных нормативов. СНиП устанавливают минимальный показатель воздухообмена для кухни в 100м³ ежечасно при использовании газовой плиты, и в 60м³, когда пища готовится на электропечи. Подобную скорость циркуляции обеспечивают парные отверстия в противоположных стенах, каждое из которых имеет диаметр 16 см.
- Оптимальная разница по высоте между входным и вытяжным отверстием вентсистемы должна составлять порядка 5м. Так можно обеспечить стойкую тягу для вентиляции естественного типа. Поэтому выход вентканала рекомендуется расположить в частном доме под коньком.
При соблюдении этих условий естественная вентиляционная система сможет обеспечить эффективный воздухообмен в кухне и прочих помещениях дома.
Выбор типа воздухообмена, существующие нормативы
Согласно СНиП система вентиляции кухни должна обеспечивать вытяжку на уровне 60 м.куб/час при наличии электроплиты и порядка 100 м.куб/час при газовой плите. Требуется кратность воздухообмена не менее 12. Число горелок газовой плиты должно соответствовать объему кухни:
- пара горелок для восьми кубометров;
- три горелки для двенадцати кубометров;
- четыре горелки для пятнадцати кубометров.
Строительные нормы требуют наличия на кухне входа в канал естественной вытяжки. К ее преимуществам относятся:
- постоянная работа без потребления электроэнергии;
- полное отсутствие шума, надежность;
- важная роль в общей вентиляции квартиры;
- достаточная производительность при малых утечках газа и не слишком интенсивном приготовлении пищи.
- малоэффективна при повышенных температурах наружного воздуха или оттепели;
- не справляется с запахами и выделением влаги при высокой интенсивности приготовления пищи;
- нуждается в систематической очистке воздуховодов, проверке тяги.
Проверка наличия тяги производится по отклонению пламени или прилипанию листа бумаги к решетке вентиляции.
Хорошие результаты дает комбинированная система вентиляции на кухне, когда естественную вентиляцию дополняют вытяжкой над варочной поверхностью. Ряд моделей современных вытяжек имеет режим циркуляции с очисткой воздуха мощными фильтрами.
Принудительный воздухообмен обеспечивается вентилятором, за счет которого:
- эффективно удаляется загрязненный воздух;
- улучшается производительность системы;
- гарантируется стабильность работы не зависящая от условий погоды.
Однако такая вентиляция на кухню требует затрат на электроэнергию, приобретение и монтаж комплектующих, осуществляет воздухообмен только в процессе работы, дороже в эксплуатации.
Максимально эффективное удаление загрязнений, чистоту кухни обеспечит только работающая принудительная вытяжка.
Как сделать вентиляцию в уже построенном частном доме. Вентиляция в доме: требования и принципы устройства
Несмотря на то, что постройка собственного дома в России уже четверть века не является чем-то экзотическим, заказчики, а иногда даже и подрядчики, весьма поверхностно относятся к планировочному дизайну и к таким «мелочам», как разводка электропитания или планирование канализационного отвода. О том, как сделать вентиляцию в частном доме специалисты часто и сами не в курсе, ориентируясь не на полученные в ВУЗах устаревшие знания 80-х годов, а набираясь опыта в полевых условиях. Но тогда возникает и логический вывод — если проектировщики сами росли, как специалисты, одновременно с новыми технологиями, то «человеку с головой, руками и терпением» вполне по силам одиночный проект, тем более с мотивацией собственника.
Самой «незаметной», но очень важной составляющей комфортной атмосферы является вентиляция в доме. При появлении пластиковых окон начался массовый бум установки ПВХ-пакетов с практически абсолютной звуковой и воздушной изоляцией
Однако система вентиляции домов советского времени была рассчитана по тогдашним санитарным нормам с учетом соответствующих материалов и конструкций. Вентиляция в деревянном доме того времени вообще была максимально естественной и абсолютной. Буквально через 2-3 месяца обладатели «бесшумных» окон начали самостоятельно и бессистемно решать проблему как сделать вентиляцию в доме, своими руками пробивая отверстия в наружных стенах, что только ухудшило ситуацию.
Однако современные многоквартирные новостройки строятся по новым требованиям и стандартам, так что эта проблема исчезла для обычных квартирантов. Но те счастливчики, кто строит собственный дом, вынуждены учитывать этот фактор, а ведь установка правильной вентиляции в доме — дело отнюдь не дешевое, причем в большинстве случаев ошибка обойдется в дорогостоящую переделку не только самой вентиляционной системы, но и затронет как минимум каркасные конструкции.Установка общедомовой системы вентиляции своими руками вполне реалистична, пусть и с ограничениями. Необходимо только произвести вычисления воздухообмена, выбрать тип системы (естественная или принудительная), учесть климатические условия при подборе модулей будущей системы и, собственно, смонтировать ее.
Как определиться при выборе вытяжки и вентилятора?
Прежде, чем установить ту или иную систему на кухне в квартире, важно учесть не только внешний вид, но и другие факторы, которые необходимы для нормальной жизнедеятельности. Для начала определяется размер/диаметр вентиляционных систем. Чтобы сделать это правильно, нужно измерить вентиляционную шахту – размер вентилятора будет больше на 10-15 см
Чтобы сделать это правильно, нужно измерить вентиляционную шахту – размер вентилятора будет больше на 10-15 см
Далее важно заняться вычисление производительности устройства. Для этого нужно провести несколько математических действий: умножить длину с шириной и высотой, после чего отнять объём, занимаемый мебелью. Полученная цифра умножается на 6 и отдельно на 12
При вычислении этих границ можно подобрать вентилятор в кухню правильно
Полученная цифра умножается на 6 и отдельно на 12. При вычислении этих границ можно подобрать вентилятор в кухню правильно.
Если с кухней совмещена любая другая комната, то в учёт берутся оба помещения. Не стоит забывать и о громкости работы мощного прибора. В целом, кухня размером в 6 метров будет полностью укомплектована при установке вентилятора, производительность которого достигает 180 кубометров в час. Установить вентиляцию на кухне размером в 10 метром можно с производительностью от 220 до 300 кубометров.
В случае, когда вен-шахта имеет меньший размер, нежели вентилятора, следует обратить внимание на турбо-устройства с большей мощностью
