Пресс: самодельный для работ по металлу и хозяйственных нужд – варианты, чертежи, изготовление

Особенности применения

Пресс предназначен для подготовки к утилизации отходов из бумаги и пластика. Он может использоваться для следующих материалов:

1. Бумажные изделия в виде отдельных листов, книг, брошюр, плакатов, чертежей.
2. Упаковка из бумаги.
3. Гофрированный картон.
4. Канистры и бутылки из пластика.

Для подготовки к утилизации при помощи пресса подходят и другие материалы, имеющие низкий объем плотности и прочности.

Если спрессовать стандартные пакеты, они будут занимать объем и площадь в 20 раз меньше, чем в обычном состоянии. Поэтому доставка отходов в таком виде до места утилизации гораздо легче и дешевле.

Приспособления

Среди самодельных домашних поделок и инвентаря можно выделить:

• верстак;
• столярные изделия;
• табурет для ног;
• полки;
• стойка.

Верстак

Размеры верстака

Высота поверхности столешницы должна быть такой, чтобы рабочий мог стоять и работать с инструментами и оборудованием. Хозяин мастерской сам определяет высоту верстака, исходя из его высоты. Высота столешницы от 75 см до 80 см.

Размер столешницы определяется площадью хранения. Стол не должен препятствовать свободному проходу вокруг него.

Материал верстака

Древесина
Часто используется деревянный стол. Верстак изготовлен из дерева и досок. Ножки стола для надежности закреплены диагональными перекладинами.

Столешница сделана в виде щита из срубленных досок с кусочками дерева. Щит опирается на ножки стола и фиксируется гвоздями или шурупами. Детали соединения выполнены из стального уголка.

Варианты сборки деревянного верстака разные, но в одном они одинаковы: конструкция стола должна быть устойчивой и выдерживать статические и динамические нагрузки.

Если поверхность верстака подвергнется случайному воздействию острых и острых инструментов, столешницу покрывают оловом или кладут сверху листовой металл.

Металл
Самая надежная конструкция рабочего стола — это верстак, сваренный из металлического профиля. Для изготовления сварного изделия требуется сварочный аппарат и опыт работы с ним.

Каркас основания и ножки стола сварены из стального уголка и полосы. Сегменты усиления используются для вспомогательных деталей.

Столешница состоит из листа толщиной 8 — 12 мм. Толстый лист значительно увеличит вес верстака, затруднит его перемещение.

Табурет

сделать табурет своими руками довольно просто:

1. 4 опоры из дерева 40 х 40 мм, длиной 50 см.
2. Ножки по середине длины фиксируются перекладинами.
3. В опорах пазы проделываются стамеской.
4. На концах поперечных полос долотом вырезают выступы по размеру пазов.
5. Выступы смазываются столярным клеем и вставляются в пазы.
6. Пока клей сохнет, держатели фиксируются ремнем.
7. Сиденье вырезается циркулярной пилой из широкой доски толщиной 30 мм.
8. К ножкам табурета прибивают или прикручивают сиденье размером 300 х 300 мм.

Полки

Полки изготавливаются из картона, ДСП или МДФ. Они бывают открытыми или с боковыми стенками. В качестве застежек используются навесные мебельные петли.

В стене просверливаются отверстия, куда вставляются дюбели. Шурупы ввинчиваются в дюбели не полностью, чтобы на них можно было установить петли полок.

Петли прикручиваются к задней части полки. Полки навешиваются на стену, вставляя петли на головки шурупов.

Стеллажи

Стеллажи — это целый ряд полок разного размера. Их хорошо делать из ДСП. Решетчатая конструкция поддерживается на постаменте или просто опирается на землю. Для устойчивости стойки уголки прикручивают к бокам шкафа. Свободные полочки уголков с отверстиями прибивают к стене дюбелями.

Необходимые материалы

Чтобы запрессовать данную деталь в домашних условиях, вам пригодятся такие инструменты:

1. Монтировка;
2. Домкрат;
3. Набор гаечных ключей;
4. Новые шарниры.

В качестве смазки рекомендуется применять машинное масло либо же другие виды смазки.

Помимо прочего, вам будут необходимы специальные оправки, предназначенные для запрессовки сайлентблоков, в качестве альтернативы можно воспользоваться куском трубы с необходимым диаметром. Также нужно обзавестись прессом для запрессовки нового резинометаллического шарнира. Когда речь идет о домашних условиях, прессом могут послужить обыкновенные тиски. Вдобавок можно запастись набором кувалд, однако при таком подходе необходимо соблюдать высокую точность выполнения работы.

Способы применения

Заводские изделия, представленные в магазинах, зачастую имеют или хлипкую, ненадежную конструкцию, или слишком высокую цену. В интернете можно найти чертежи пресса своими руками из домкрата, которые лишены таких недостатков.

В домашнем хозяйстве самодельный пресс является надежным помощником для выполнения обширного круга работ:

• Штамповка, изготовление деталей из листового металла при помощи матриц или оправок.
• В качестве съемника и запрессовщика подшипников, сайлентблоковый, валов и пр.
• Выравнивание деформированных металлических деталей.
• Формовка изделий из металлических заготовок.
• Получение сока из различных овощей и фруктов.
• Изготовление топливных брикетов из бросового сырья (макулатура, солома, листья, угольная пыль и т. п. ).
• Прессование мусора для удобства утилизации.

Этот список можно еще продолжить, но и так понятно, что пресс — это важное и нужное приспособление. Отдельно следует выделить применение пресса для проведения авторемонтных работ

Даже малая гаражная автомастерская не сможет без него обойтись.

Общая информация о брикетах

Сырьем для данного вида биотоплива являются мелкие древесные отходы, в основном опилки. Конечно, их можно жечь и так, но это не очень удобно, топлива уходит много и оно быстро прогорает. А все потому что плотность древесной массы невелика, куда больше тепла получится, если сырье предварительно спрессовать. В этом и заключается технология производства брикет.

Вначале происходит переработка опилок и других отходов, их измельчение и просушивание. Влажность сырья перед прессованием должна находиться в пределах 6-16%, что и обеспечивает сушильное оборудование. Затем идет собственно изготовление топлива, что производится двумя способами:

• с помощью гидравлического пресса сырье формуется в брикеты прямоугольной или цилиндрической формы. Процесс проходит при давлении от 30 до 60 МПа и высокой температуре;
• методом экструзии на шнековом прессе из готовой смеси выдавливается брикет 4-х или 6-гранной формы под давлением около 100 МПа. Изделие проходит термическую обработку.

Следует отметить, что производство топливных брикетов из опилок не предусматривает добавления в состав смеси связующих компонентов. Под воздействием высокого давления и температуры частицы склеиваются лигнином, он содержится в любой древесине. В результате получаются «кирпичики» или «колбаски», чья теплотворная способность составляет до 5 кВт/кг. Производственный процесс показан на видео:

Возвратный механизм

Последняя часть конструкции самодельного пресса — пружинный механизм, который будет складывать домкрат при открытом перепускном клапане. Для этой цели подойдут обычные пружины для доводки дверей, которые можно в неограниченном количестве приобрести в любом хозяйственном магазине.

Задача осложняется при использовании верхней прижимной бабки, значительный собственный вес которой не позволит пружинам сжаться. Как вариант можно увеличить число пружин до четырёх или шести, или использовать более мощные пружины растяжения для ворот.

При отсутствии верхней колодки необходимо закрепить пружины к штоку домкрата. Для этого понадобится шайба, внутреннее отверстие которой больше регулировочного винта штока, но меньше диаметра поршня. Пружина крепится к ней через два небольших отверстия по краям и фиксируется к верхней балке аналогичным образом или на приваренных крючках. Располагать пружину строго вертикально не обязательно, вы можете компенсировать излишек длины наклонным положением.

Что надо учитывать при выборе гидропресса

Перед покупкой устройства необходимо оценить такие параметры:

• мощность (максимальное усилие, прикладываемое штоком к материалу);
• длина штока;
• способ установки;
• наличие манометра;
• тип привода нагнетания давления;
• тип системы безопасности, отвечающей за блокировку работы агрегата в случае поломки;
• наличие системы автоматического возврата цилиндра, что позволит сократить физические усилия мастера;
• масса устройства.

Чем больше функциональных настроек имеет пресс, тем лучше. Желательно, чтобы рамная конструкция агрегата была изготовлена из прочной стали или металлопрофиля.

Владельцы крупных автосервисов и небольших СТО смогут приобрести гидравлические прессы всемирно известных . Она является крупнейшим поставщиком оборудования и ручного инструмента в Украине. На официальном сайте компании https://www.grandinstrument.ua/можно ознакомиться с ассортиментом продукции и приобрести необходимое оборудование. Осуществляется доставка во все города Украины.

Запрессовка сайлентблоков

Про то, как достать «сайленты», мы уже подробно рассказали, теперь появляется иная проблема — как запрессовать данную деталь? Эта процедура трудна тем, что требует определенных умений и способностей. Неправильно или же криво установленный сайлент или не будет ходить, или сломается раньше времени.

Первый метод

Как и в выпрессовывании, запрессовка в идеальном варианте должна выполняться с помощью тисков. Принцип несколько похож, но только с точностью наоборот. Прежде чем запрессовать деталь, нужно наждачной бумагой тщательно очистить посадочное гнездо от остатков и ржавчины предыдущего сайлента. Потом проушина щедро смазывается смазкой наподобие «Литол» либо же мыльным раствором. Устанавливается рычаг, сверху ставится деталь, после этого через особую оправку осуществляется давление пресса на проставку. Она и будет вдавливать деталь в посадочное место.

Второй метод

Когда у вас нет пресса, запрессовать деталь можно, используя при этом вышеупомянутый домкрат либо тиски. Принцип работы ничем не отличается от пресса. Устанавливается рычаг, втулка, а также проставка. После чего под действием силы тисков либо домкрата производится запрессовка детали в посадочное гнездо.

Третий метод

Пресс-съемник. В случае если сайлентблок маленький, «поставить его на свое место» можно с помощью такого же пресс-съемника, который употреблялся для выпрессовки детали из гнезда. Снова принцип одинаковый, лишь в качестве пресса употребляется толстая шайба и шпилька.

Четвертый метод

С использованием кувалды и грубой силы. Этот метод не самый лучший из всех существующих, так как он больше рассматривается чисто с теоретической стороны. Другими словами, он действительно позволяет запрессовать деталь, вот только очень сложно сказать, какими будут результаты и качество работы. Принцип достаточно простой: берем рычаг, на него ставим сайлент, после этого быстро и сильно бьем по нему.

После такого сильного воздействия он должен зайти в ухо рычага. Только главный недостаток метода в том, что спрогнозировать правильность движения данной детали не так просто, он может криво зайти в место посадки. Помимо прочего, может произойти «закусывание» резиновых составных частей и повреждение самого рычага либо же сайлентблока. Проще говоря, удар очень трудно держать под контролем, и часто после подобного рода «экспериментов» приходится обращаться к специалистам и заново все переделывать. Поэтому хорошенько подумайте о возможных последствиях до применения данного способа.

Пятый метод

Последний известный метод запрессовки сайлента — это использование веса авто. Принцип состоит в том, чтобы использовать вес своей машины в корыстных целях. Происходит все это так: под машину устанавливаете гидравлический либо винтообразный домкрат, снимаете колесо. Потом устанавливаете рычаг с сайлентом, который нужно запрессовать, под ступицу.

Дальше хорошенько все ровняем и начинаем медленно опускать домкрат. В таком случае рекомендуется, чтобы вам кто-нибудь помогал. Веса машины будет вполне достаточно, чтобы прочно вдавить деталь в место посадки. Недостаток этого метода в том, что он неудобен и в некоторой мере небезопасен, кроме того, не так просто держать под контролем правильность посадки детали в посадочное гнездо. Но, когда у вас нет иного варианта, метод вполне достоин внимания.

Каждый метод по-своему эффективен и интересен. Обдумайте для себя все плюсы и минусы каждого способа, чтобы наверняка определиться.

Виды гидравлических прессов

Гидравлические модели по типу конструкции разделяются на: вертикальные и горизонтальные.

К вертикальным относится:

Вертикальные модели можно встретить в строительстве и машиностроении. Они состоят из насоса высокого давления, который применяется при трудоемком прессовании. Для работы по направляющим станины используют насос низкого давления.

Области применения гидравлического пресса

Популярность гидравлики растет с каждым годом в разных областях. Такие незаменимые оборудования, промышленные прессы, экскаваторы и мощные краны эффективно работают, благодаря неприхотливому механизму. Рассмотрим прессы, которые работают на базе гидравлики и используются, как в быту, так и в промышленности.

Устройство для сайлентблоков

Прессы для сайлентблоков применяются для запрессовки и выпрессовки автомобильных подшипников. Оборудование выполняет широкий спектр работ по обслуживанию, ремонту и профилактике авто.

Запрессовка сайлентблока

При разработке агрегата, нужно учесть следующие параметры:

1. Размеры.
2. Массу.
3. Установку манометра.
4. Рассчитать параметры станины.
5. Показатели поршня.

Для разработки данного пресса есть множество параметров. У одних в гаражеможет стоять легковая машина 1 тонны, у других многотонный грузовик. Простой пресс с минимальными параметрами не подойдет для грузовой машины.

Простая модель своими руками

Описание модели для макулатуры

Пресс для макулатуры просто необходим для дома и мастерской. За годы во многих домах скапливается количество ненужных бумаг, которые необходимо утилизировать. Устройство производится средней мощности. И работает от электросети, но не поглощает много электричества.

Как использовать оборудование

Компактное модель в состоянии утилизировать множество ненужной макулатуры. Оборудование используется, как и пресс для картона, устраняет банки из жести и пластиковые бутылки.

При самостоятельной сборке учитываются следующие параметры:

1. Вес.
2. Параметры поршня.
3. Параметры станины.
4. Размеры оборудования.

Механическая модель пресса для пластиковых бутылок и разной ветоши

Для давления применяется гидравлический насос (ручной или готовый). Для самой простой модели используется обычный гидравлический домкрат.

Брикеты для опилок

Брикеты распространены для отопления частных домов, это самый простой и эффективный способ топлива. Вот для этих целей и изготовляется пресс для опилок.

Гидравлика для переработки опилок

Пресс для топливных брикетов представляет собой механический прибор, который состоит из следующих элементов:

1. Основание.
2. Стол.
3. Силовой каркас.
4. Привод (механический или ручной).

Чертеж простого пресса для топливных брикетов

Для ручного привода часто в качестве дополнения используется домкрат, а для механического электромотор. Также к семейству брикет прессов можно отнести и валковый пресс.

Оборудование для переработки сена

Устройство выглядит, как древесный короб, который посажен на раму из надежного бруса. В качестве рамы можно использовать и металлические профили.

Прессованное оборудование для сена

Сам короб делается без крыши, но с калиткой. Чтобы сделать самодельный пресс подборщика для сена, понадобятся кое-какие материалы:

• Предварительно обработанные доски.
• Уголки .
• Рейки из металла для прочности.

Простая схема пресса для сена своими руками: чертеж и размеры

Вначале обработанные доски соединяются металлическими уголками, при помощи крепежных болтов. Затем, для прочности оббиваем короб металлическими рейками. Переходим к дверце или калитки, которая устанавливается на петли, как стандартное дверное полотно.

Для сборки подборочного аппарата для сена понадобится:

• Основа для установки всех узлов.
• Основная часть крепления к лобовине.
• Для пресс короба ходовой элемент.
• Транспортный подборщик.
• Камера, цилиндрической формы, с прессом и коробкой передач.

Как сделать прибор для гаража самостоятельно

Если вы хотите сделать своими руками в гараже пресс, то лучше всего использовать ручной привод (гидравлический насос). Модель состоит из камер с 2-мя поршнями, которые соединяются между собой маслопроводом. Гидравлический пресс действует по закону Паскаля.

Самая популярная модель на основе гидравлики

Для гаража создаются модели, основанные на пневматическом поршне, пневмогидравлические конструкции.

Малогабаритный пневматический пресс своими руками для гаража

Делаем пресс для выполнения мелких работ

Одним из наиболее популярных вариантов для эксплуатации в условиях дома является небольшая настольная модель механического типа. Устройство имеет вид рамы, изготовленной из профилей и усиленной рёбрами жёсткости. Сверху устанавливают домкрат так, чтобы вращение рукояти приводило к его раздвижению по направлению к ниже расположенной платформе. Всю конструкцию крепят к верстачному столу.

Обратите внимание!

• Компрессор своими руками: ТОП-130 фото-обзоров готовых компрессоров. Пошаговая инструкция + схемы и чертежи

• Ветрогенератор своими руками: ТОП-170 фото-обзоров готовых приборов. Подробная инструкция по самостоятельному изготовлению для начинающих

• Точечная сварка своими руками — лучший мастер-класс по изготовлению самодельной точечной сварки с пошаговыми фото-схемами работы своими руками

Аналогично возможно изготовить напольный пресс более внушительных габаритов. Тут потребуется домкрат большей мощности или монтаж редуктора, чтобы повысить силу давления.

Communities › Оснащение Гаража и Инструмент › Blog › Пресс на базе домкрата своими руками.

Всем привет, это моя первая ( и надеюсь, не последняя ) запись в этот сообществе. Решил перебраться к вам, в гараже провожу много времени, есть что показать))

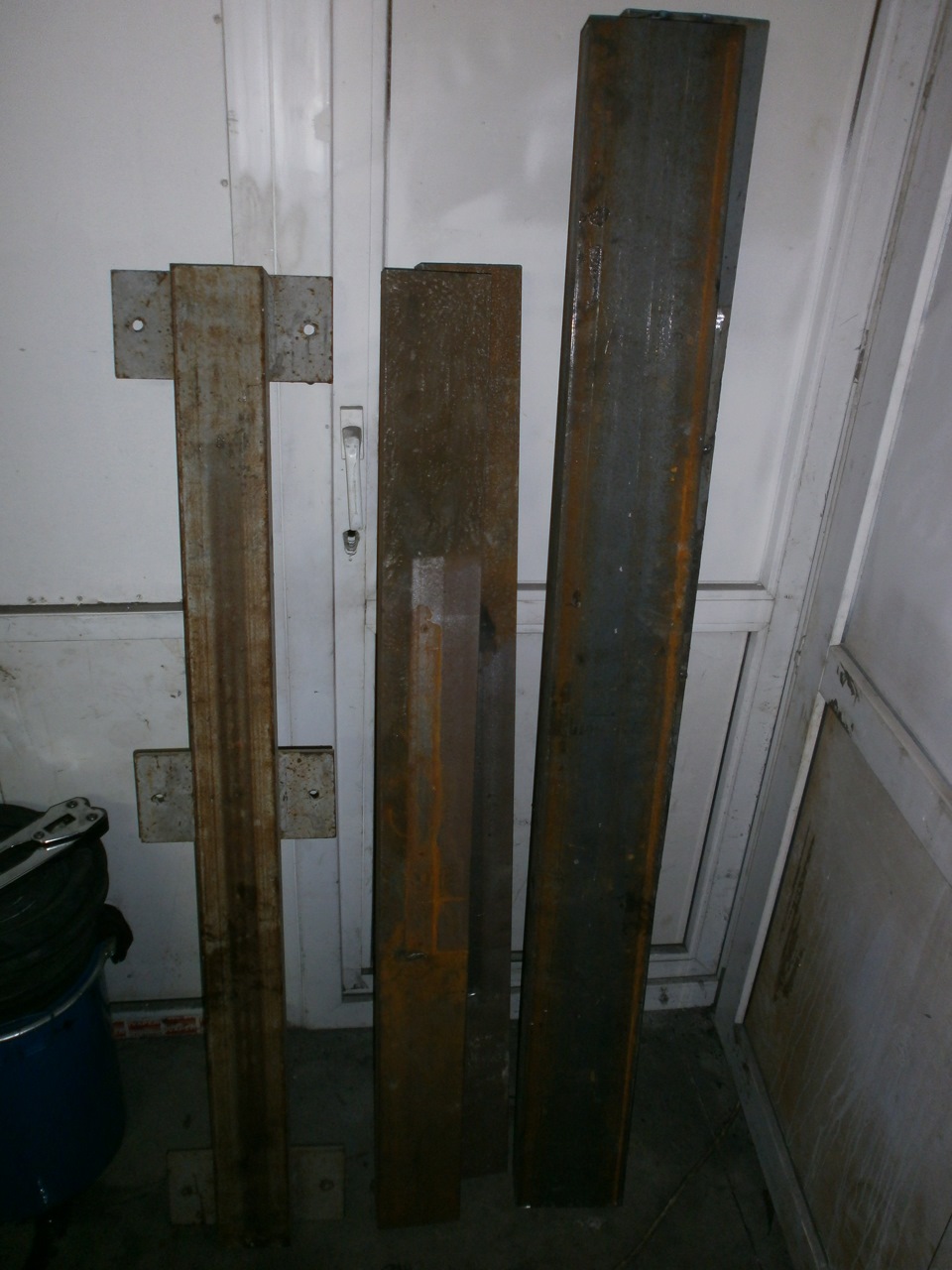

Озадачился как то изготовлением пресса, покупные все какие то хлипкие и при этом с конским ценником. Благо, работаю на заводе — есть доступ к станкам и к неликвидному материалу.

С помощью гидрорезки и сверлильного станка сделал отверстия 30 мм

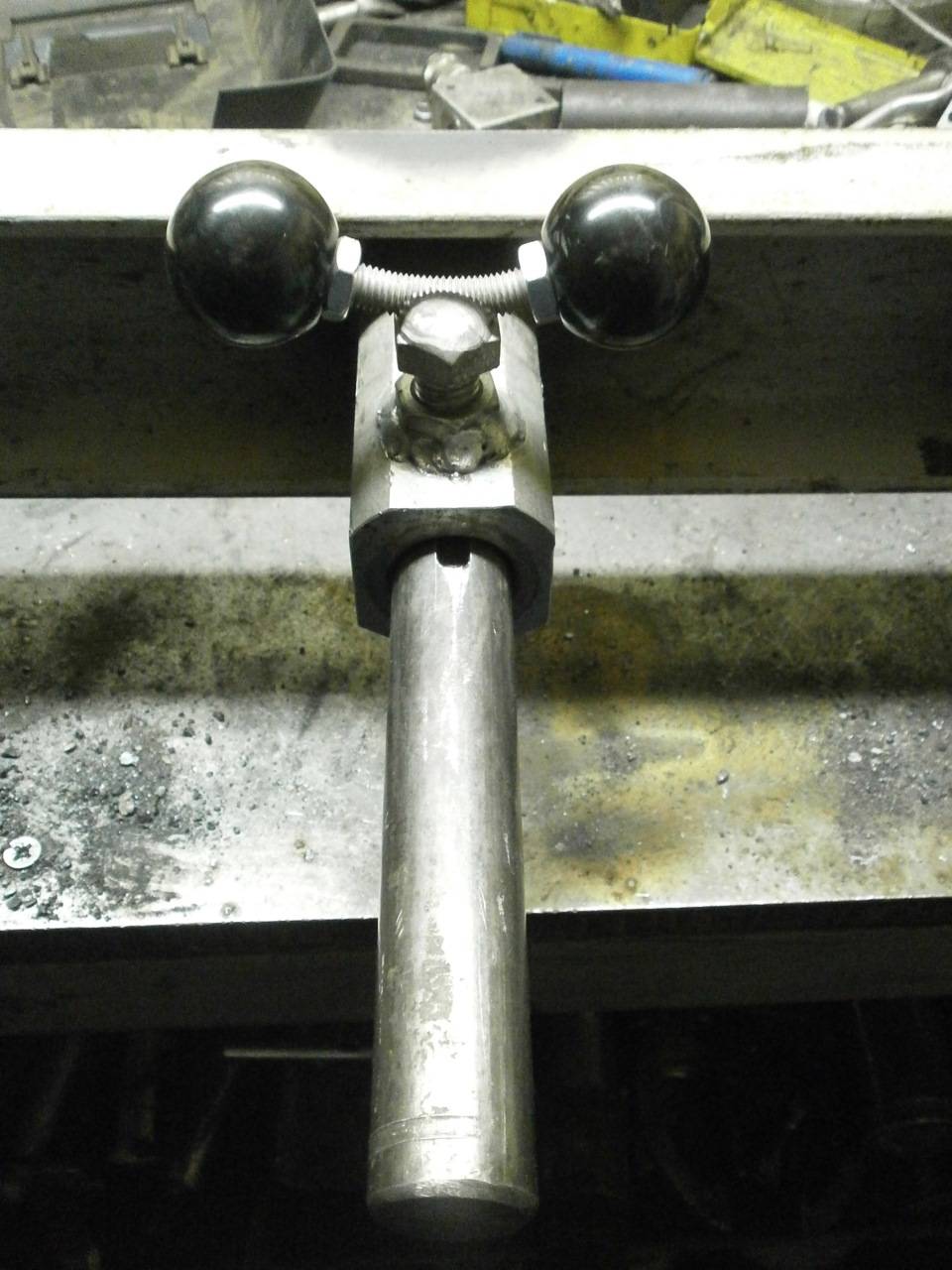

Хотелось универсальности — сделал из старых запчастей крепление инструмента.

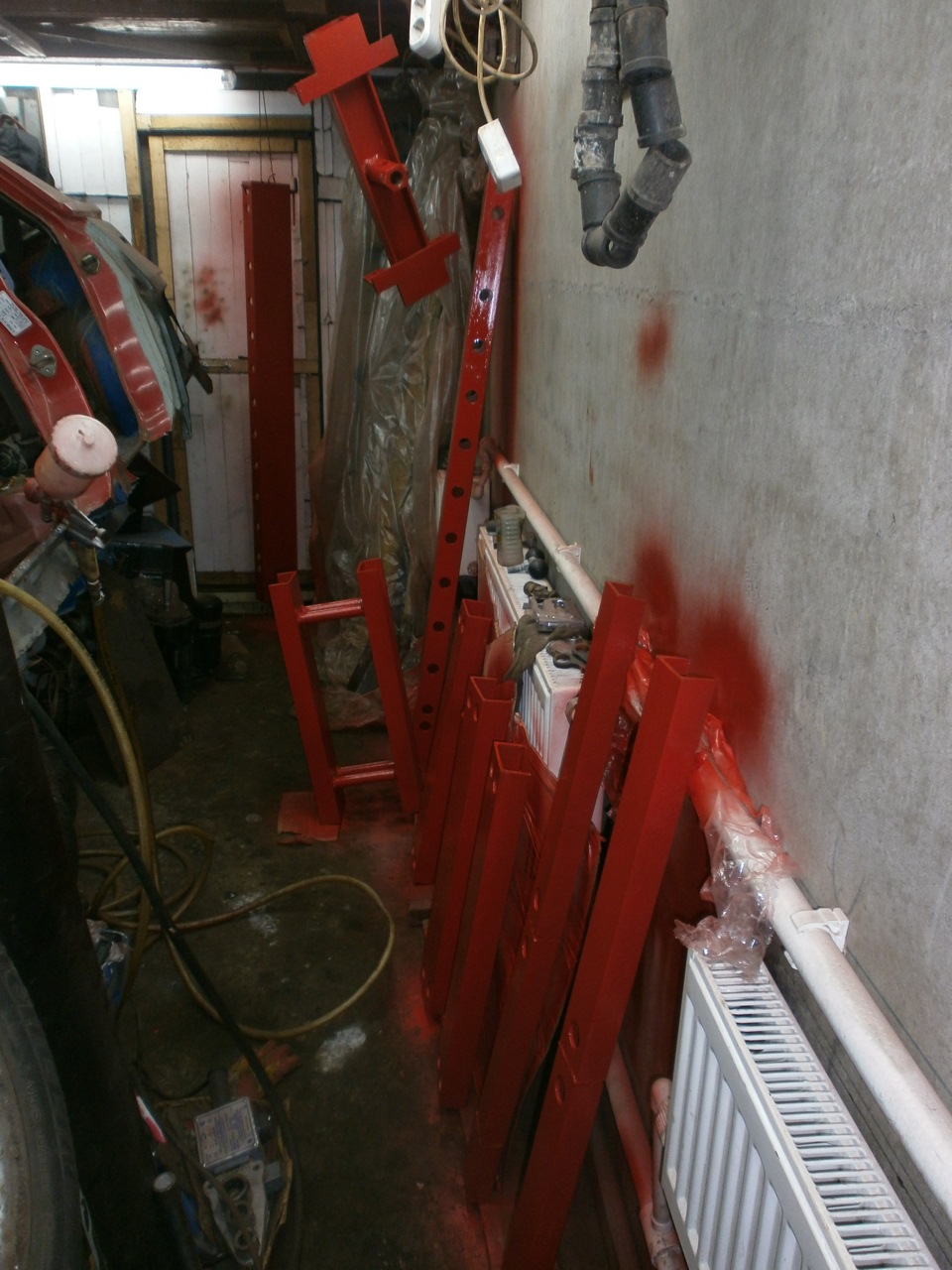

Все детали загрунтовал и покрасил.

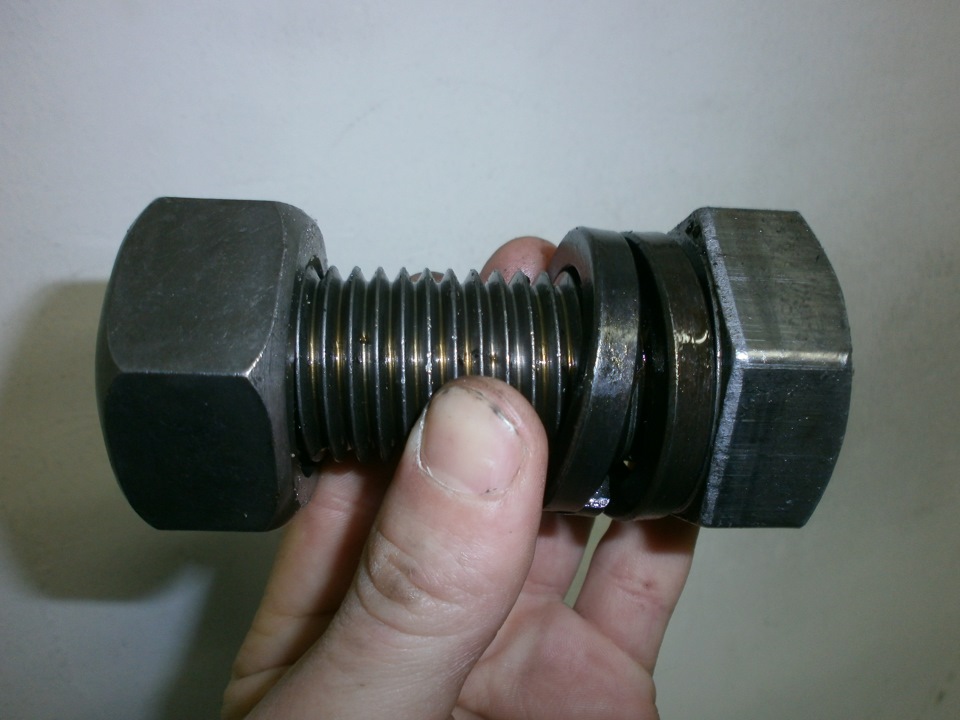

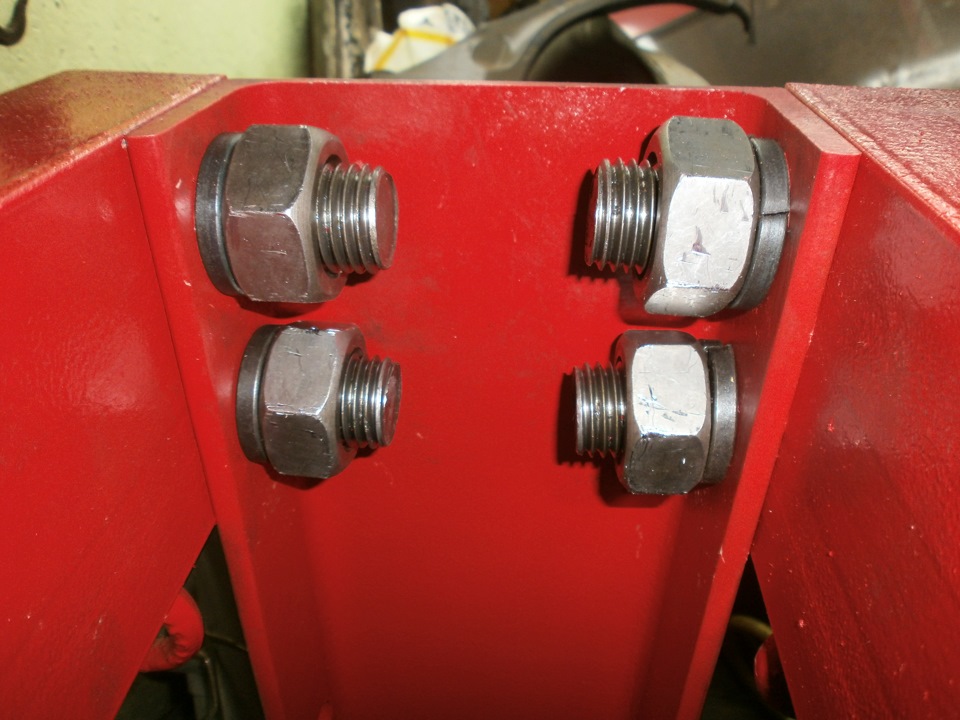

Сварных соединения в станине нет. Все соединяется с помощью болтов М30.

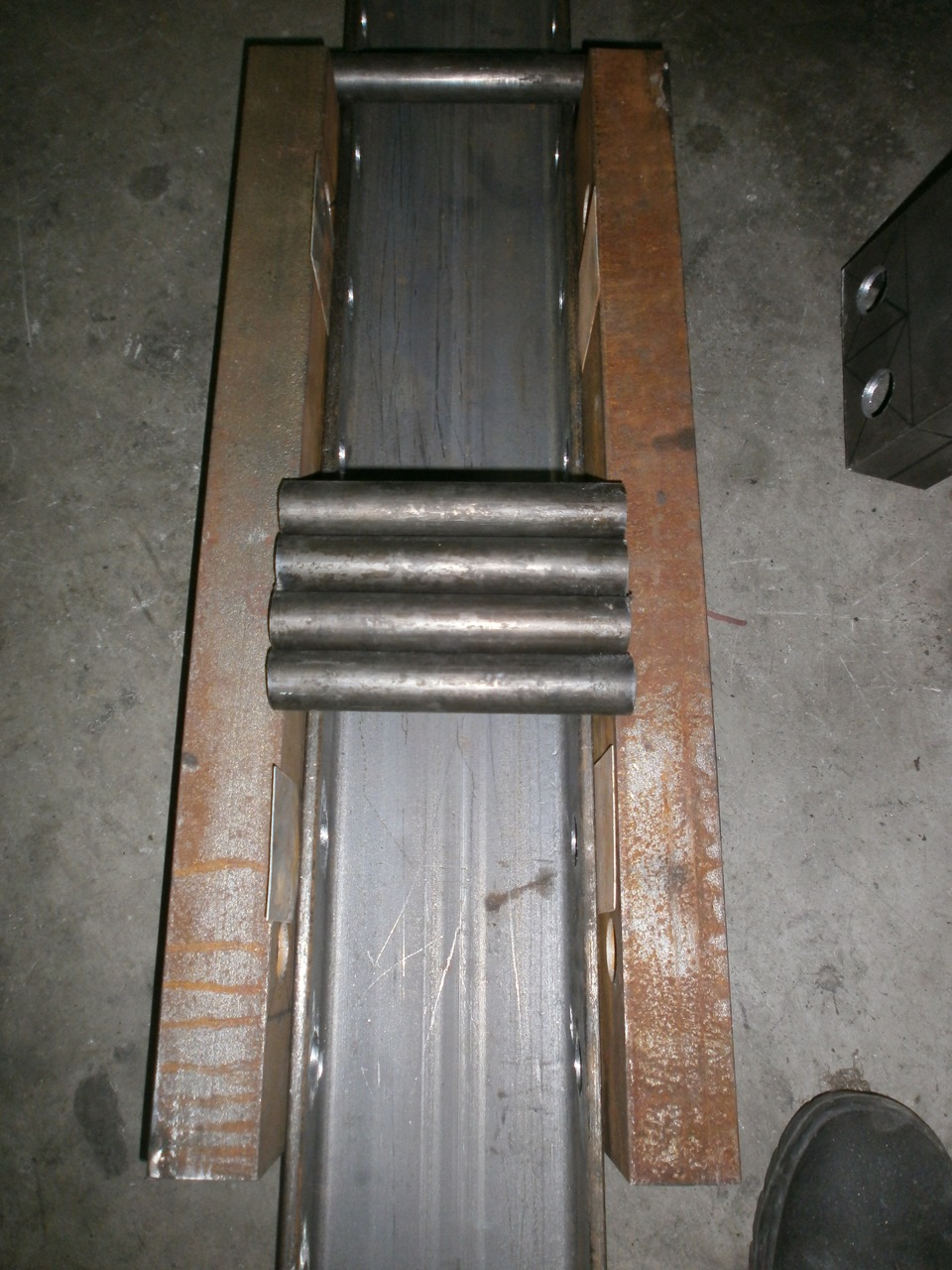

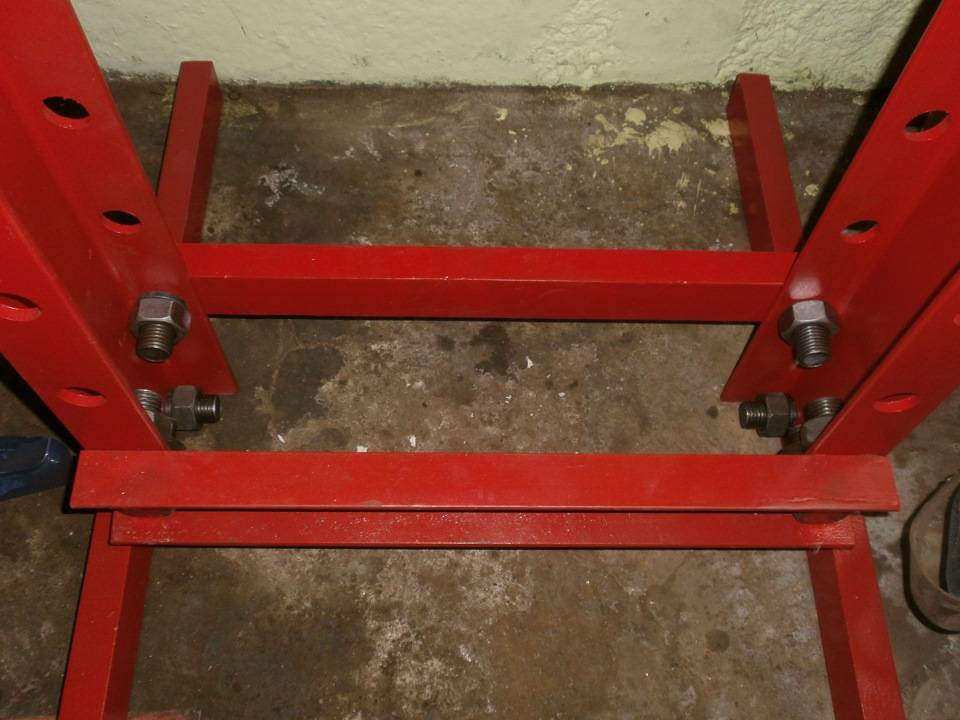

Сборку начал снизу — две ноги, две поперечные перекладины.

Затем установил два швеллера наверху.

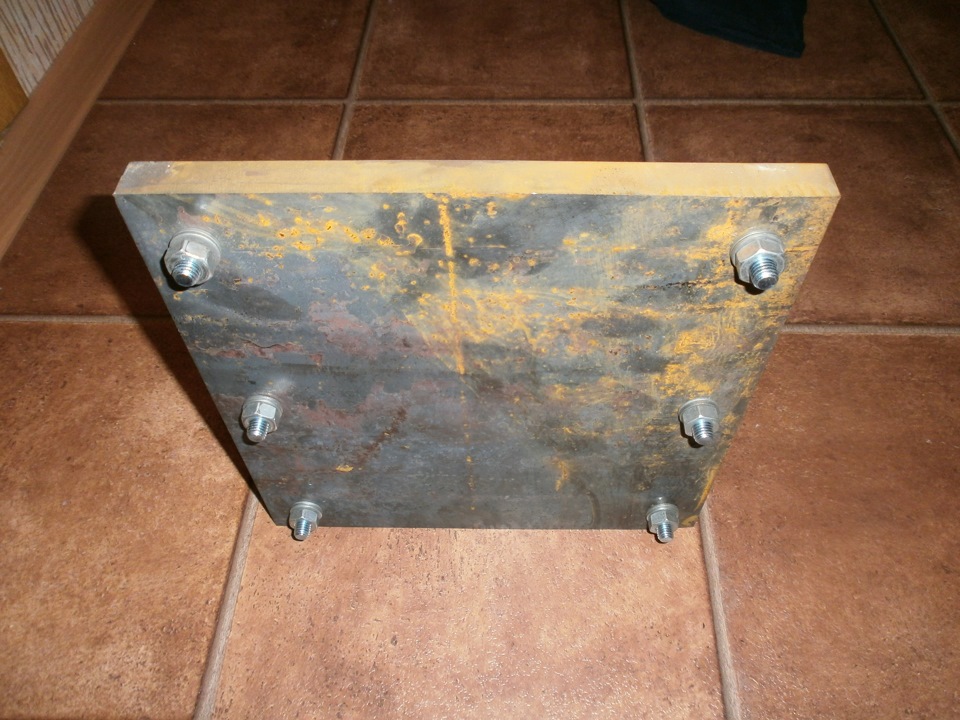

Дократ будет упираться в плиту из 20 мм стали.

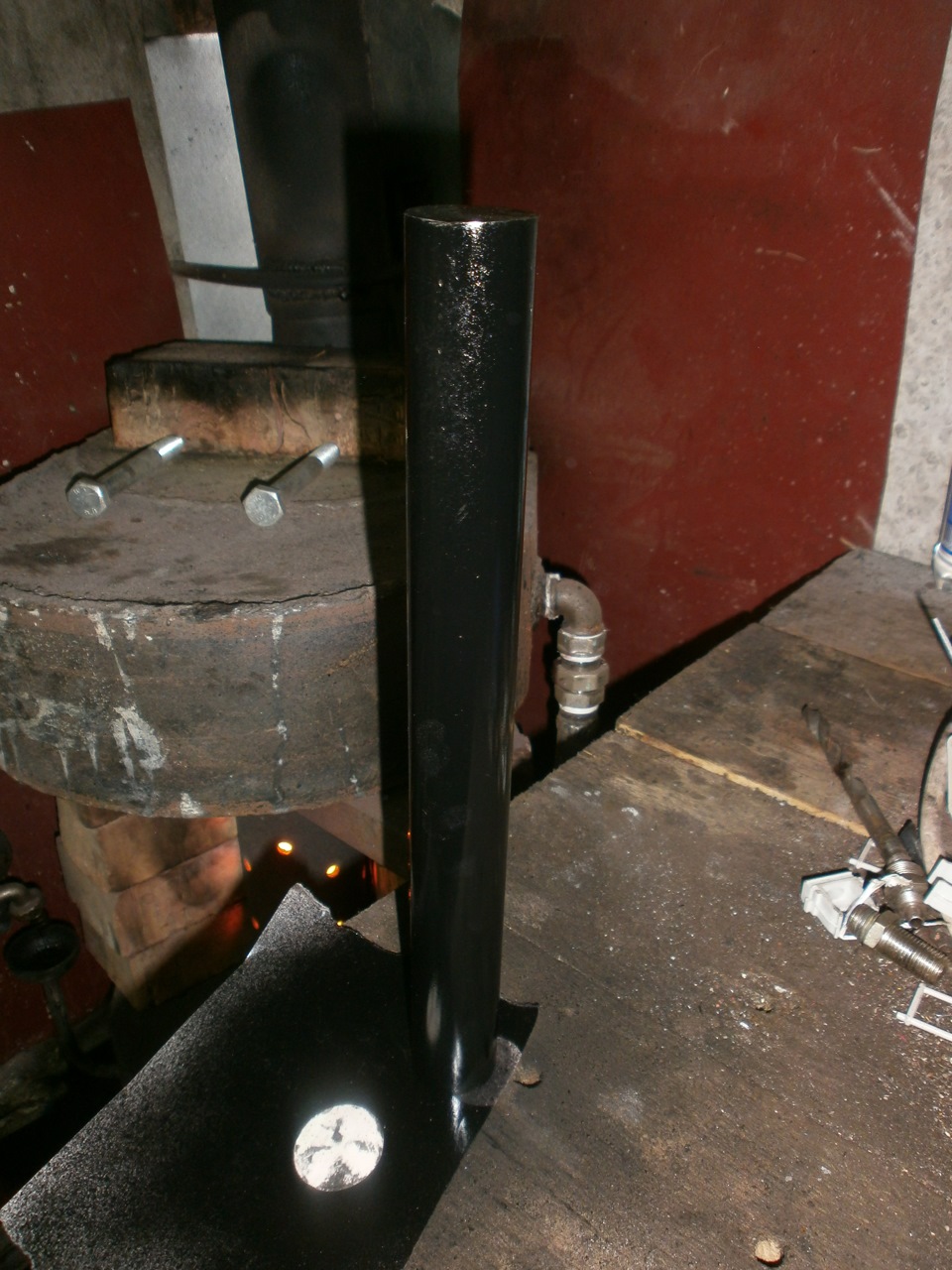

Стол будет опираться на такие пальцы 30 мм.

Сборка станины закончена! =)

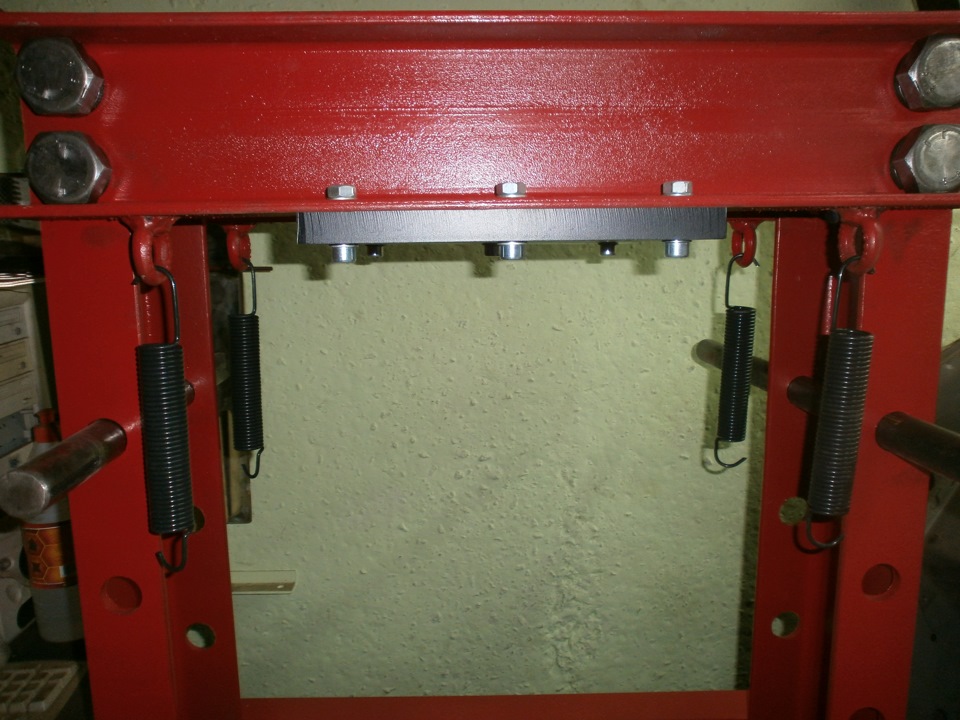

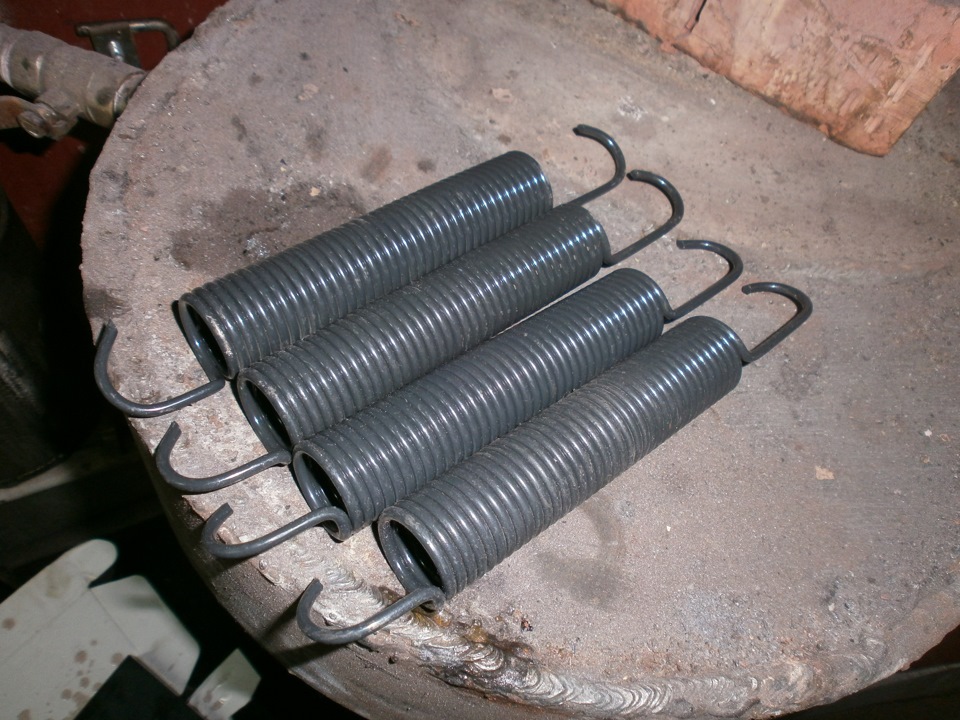

Пару дней потратил на поиски пружин от крышки багажника приоры.

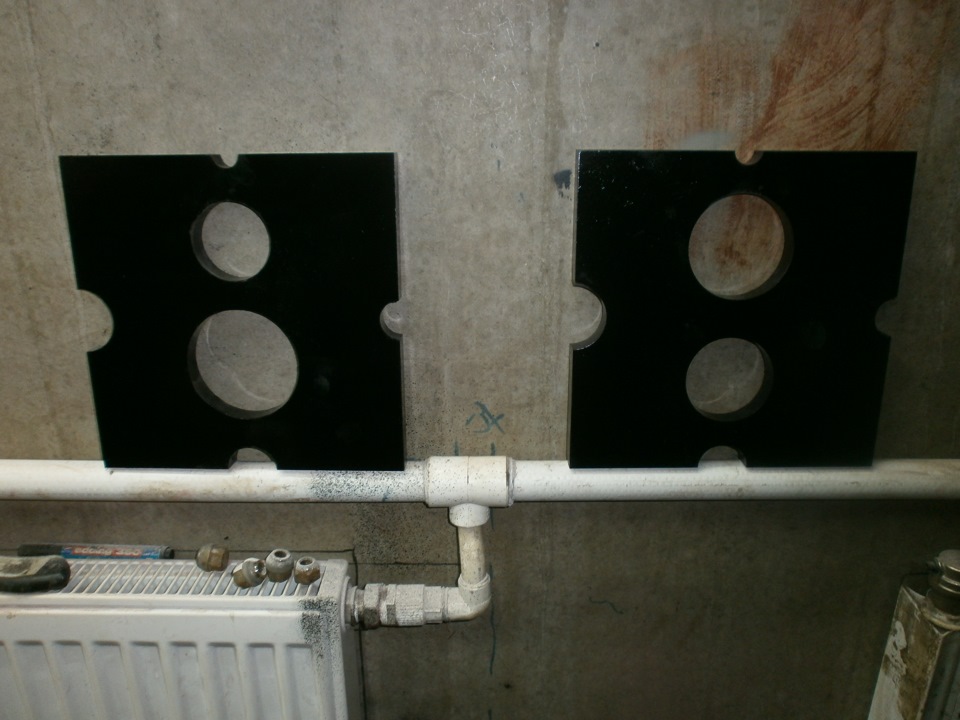

Из 20 мм стали вырезал опорные пластины с разными диаметрами. Загрунтовал и покрасил.

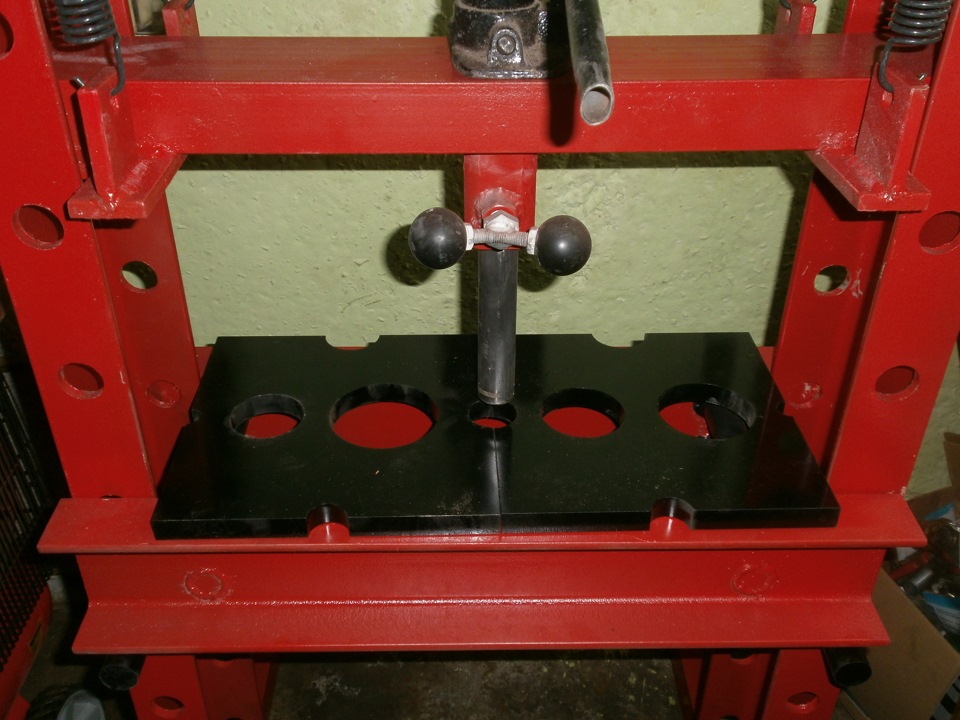

Ну и наконец, испытания! не беда, что у меня нет мощного домкрата)) для демонстрации поставил маленький 2х тонник. Смог выпрессовать гнилой сайлент блок из старого рычага.

По времени на изготовление этого пресса ушло 4 месяца, и порядка 4000 рублей. Теперь осталось потратиться на мощный домкрат и можно перетряхнуть всю подвеску со ступицами!

Спасибо за внимание

Выполнение работ

Самый популярный и универсальный вариант — гидропресс. В первую очередь создается платформа для размещения домкрата и рама. Основание должно быть самой укрепленной частью пресса, так как оно принимает на себя наибольшую нагрузку, которую затем распределяет по всей остальной конструкции.

Платформу и раму изготавливают из швеллера и дополнительно усиливают ребрами жесткости. Все швы необходимо проваривать с двух сторон. Для большей стойкости домкрата приваривается прямоугольный металлический лист. Чтобы подвижный упорный элемент двигался без перекосов к раме приваривают направляющие флажки. Предварительно нужно сделать чертежи гидравлического ручного пресса. Своими руками начертить их несложно, к тому же так вы учтете все детали будущего устройства.

Упор и стойки

Следующий этап — изготовление упора и стоек. Используется швеллер или уголок. Длина упора должна соответствовать ширине опорного механизма. Все стыки качественно провариваются. После этого следует изготовить съемный упор, он будет двигаться вдоль направляющих и передавать усилие от домкрата. Для этого из металлического листа следует вырезать две полосы и просверлить в них отверстия под болты.

Привариваются небольшие крючки для закрепления пружин. При нижнем расположении домкрата, относительно всей конструкции, можно ограничиться слабыми пружинами или вовсе от них отказаться. В этом случае вес всей конструкции будет давить на домкрат и тем самым задвигать шток. Пружины также не понадобятся при использовании винтового домкрата.

Если планируется применять пресс для авторемонтных работ, то удобно будет изготовить упорный шток из трубы или сломанного вала. Он понадобится для выпрессовки и запрессовки деталей.

Сборка элементов

Следующим этапом работ является сборка и подгонка всех элементов пресса. И также проверяются все сварные соединения. Сварка должна быть безупречной, любой дефект при работе под нагрузкой может привести к разрушению пресса и даже опасности возникновения несчастного случая. Финальный штрих — грунтовка и покраска всей конструкции. Пресс готов, его конструкция позволяет с легкостью извлекать домкрат в случае необходимости.

Такой несложный способ позволит обзавестить очень полезным в хозяйстве инструментом: пресс для изготовления деталей или пресс для яблок, своими руками можно сделать тот тип оборудования, который будет необходим.

Originally posted 2018-04-06 09:16:19.

Особенности создания мини-пресса

Люди, которые предпочитают использовать компактное оборудование, чаще всего изготавливают самодельный настольный пресс. Это наиболее простая конструкция, которая нечасто применяется на практике. Например, ею пользуются, чтобы раскалывать грецкие орехи или прессовать непрочные жестяные или пластиковые изделия.

Для изготовления каркаса устройства используются плотные деревянные доски. Четыре доски соединяют между собой таким образом, чтобы получился прямоугольный каркас. К верхней части каркаса подсоединяют подвижную прессовочную поверхность, которая также сделана из дерева. В качестве гидравлической системы используют обычные медицинские шприцы.

Процесс изготовления

Когда чертеж вашего будущего гидравлического пресса готов, а все необходимые материалы, инструменты, оборудование и комплектующие в наличии, переходят непосредственно к изготовлению. Первое, что необходимо сделать, – это нарезать весь металл, руководствуясь размерами, указанными в чертеже.

Один из вариантов чертежа для изготовления пресса

Теперь следует сделать основание пресса, для чего сваривают между собой подготовленные квадратные трубы, а на сформированный из них прямоугольник наваривают стальную пластину. Затем сваривают между собой боковые и верхнюю часть рамы, тщательно следя за тем, чтобы полученная П-образная конструкция была ровной и имела строго прямые углы в соединениях. Теперь полученную конструкцию следует приварить к основанию и можно считать, что рама для вашего гидравлического пресса готова.

Следующий элемент, который вам необходимо будет сделать для пресса, – это подвижная платформа. Для ее изготовления можно использовать швеллер, квадратную или прямоугольную трубу. В центральной части платформы приваривают отрезок трубы, который будет служить гнездом для головки штока домкрата. Для изготовления направляющих для рабочей платформы вам потребуются две стальные полосы, длина которых должна соответствовать ширине рамы пресса по ее внешнему контуру.

Вариант конструкции пресса с подвижной нижней платформой, фиксация которой производится болтами

Полосы крепят к боковым сторонам передвижной платформы при помощи болтовых соединений, предварительно заведя ее внутрь рамы. По такой же схеме изготавливается и съемный упор, но в его направляющих полосах просверливаются отверстия напротив стоек рамы для фиксации на нужной высоте. Завершает процесс изготовления гидравлического пресса своими руками установка оттягивающих пружин и самого домкрата. Удобен такой гидравлический пресс еще и тем, что вы всегда сможете извлечь из него домкрат (например, если вам необходимо использовать его для ремонта автомобиля).

Внешний вид готового самодельного пресса

Всем привет, в этой инструкции мы рассмотрим процесс изготовления очень простого пресса для гаража

С помощью него можно очень удобно небольшими усилиями снимать или устанавливать подшипники, причем не важно, работать нужно с валом или втулкой. Сделан станок из очень простых материалов, в качестве основного силового элемента используется гидравлический домкрат. Если проект вас заинтересовал, предлагаю ознакомиться с ним более детально

Если проект вас заинтересовал, предлагаю ознакомиться с ним более детально.

Материалы и инструменты, которые использовались автором:

Список материалов:– швеллер (на 80);– профильная труба (квадратная, 40Х40, толщина стенок 3 мм);– стальной уголок;– гидравлический домкрат;– болты, гайки и другие мелочи.

Список инструментов:– сварочный аппарат;– ленточный отрезной станок или болгарка;– сверлильный станок;– гаечные ключи.

Шаг первый. ОснованиеВ качестве основания нам понадобится кусок швеллера на 80 размерами 40 см. В нем нужно будет просверлить отверстия, в них будут устанавливаться матрицы для установки или снятия подшипников.

Шаг третий. НаправляющаяОсталось сделать направляющую, на которую мы будем устанавливать домкрат. Автор ее делает также из профильной трубы. На концах направляющей установлены специальные кронштейны из уголка, благодаря которым направляющая ездит вверх/вниз по стойкам. А чтобы направляющую можно было снять, она крепится к кронштейнам при помощи болтов с гайками. В завершении автор устанавливает пружины, чтобы направляющая сама возвращалась в исходное положение. Пружины должны быть довольно мощными, так как нужно поднимать домкрат и преодолевать давление штока.

Под шток, кстати, в верхней части нужно сделать специальный упор, для этого подойдет кусок круглой трубы по диаметру штока.

Шаг четвертый. ИспытанияВот и все, наш чудо-станок готов, можно испытывать. Для начала автор попробовал снять подшипники со старого якоря, сделать это съемниками не получалось. Его станок с легкостью справился с этой задачей.

В качестве еще одного примера автор запрессовал подшипник в стальную втулку, это получилось быстро и качественно.

Вот и все, проект на этом можно считать оконченным, надеюсь, он вам понравился. Удачи и творческих вдохновений, если решите повторить. Не забывайте делиться своими самоделками с нами.

Из чего собирается пресс?

Самодельный пресс для гаража обязательно нужно сделать надёжным и с хорошим запасом прочности, поскольку все узлы подвергаются серьезному давлению и нагрузке. С чего начать?

Процесс делится на несколько этапов:

1. В первую очередь создаются каркас и платформа.
   Для этого используют швеллеры с многочисленными рёбрами жесткости. Трубу из металла прямоугольной формы используют в качестве заготовки. Из этой трубы вырезаются 4 куска по размерам чертежа и свариваются в один элемент. Жёсткость механизма повышается, если швы идут по бокам. Из тех же труб делают вертикальные стойки и упор.
2. Рама состоит из платформы, двух стоек и нижнего упора.
   Главные функции рамы: принятие на себя усилия, его распределение и обеспечивание устойчивости конструкции. Фиксатором, выполненным из трубы длинной 15-20 мм, дополняется платформа.
3. Для обеспечения хода пресса и создания усилия на изделие изготавливают съемный упор.
   Узел выполняется с помощью стальных полосок, которые должны быть немного короче, чем расстояние между стойками. Толщина полосок составляет 10-15 мм. Полоски фиксируются с помощью отверстий.
4. На завершающем этапе гидравлический бутылочный домкрат помещается в раму.
   В процессе установки упоры оттягиваются и фиксируются. Крепление выполняется болтами или сваркой.

Инструменты для сборки пресса

При изготовлении приспособления используются различные инструменты, которые есть в каждом гараже. В первую очередь необходим гидравлический бутылочный домкрат. Чтобы агрегат не развалился под высоким давлением понадобится надёжное основание.

Для выполнения сборки пресса для гаража понадобятся инструменты:

• сварочный аппарат и электроды;
• болгарка с диском по металлу;
• шуруповерт;
• электродрель;
• уровень;
• рулетка;
• листовая сталь;
• ножовка по металлу;
• электроды;
• профильный уголок.

Если вы новичок в работе со сварочным аппаратом, то рекомендуется сначала потренироваться на аппаратах инверторного типа или довериться мастеру. При необходимости использования оттягивающих пружин можно брать дверные, пружины от передних кресел машин или любые другие, подходящие под заданные требования.

Металлопрокат для сборки самодельного пресса

Чтобы сделать пресс для гаража своими руками может понадобиться металлопрокат:

1. Швеллер, изделие №8 и выше.
2. Труба круглого или прямоугольного сечения не меньше 4*4 см.
3. Уголок не менее 5*5 см. Применяется при сборке основания рамы.
4. Листовая сталь от 8 мм толщиной. Пригодится при выравнивании разного рода неровностей.
5. Полоса стали толщиной 1 см для ребер жесткости и направляющих.
6. Отрезок трубы около 10 мм. Диаметр подбирается в зависимости от размера головки штока домкрата.
7. Вставки-подкладки из стального профиля.

Пресс: самодельный для работ по металлу и хозяйственных нужд – варианты, чертежи, изготовление

Производство немыслимо без прессовочных операций, а современное тем более: обработка металлов и вообще материалов резанием дает отходы, которые в конечном итоге сильно бьют по экологии и экономике. В домашней мастерской, в гараже, ИП-индивидуалу, работающему по металлу, также трудно обойтись без штамповки, ковки, правки, гибки, формовки (сплющивания), запрессовки и выпрессовки заготовок и деталей, но выбор прессов для индивидуального пользования никак не широк, а цены пугают. Не менее необходим пресс и просто на хозяйстве – для отжима сока, масла, тюкования сена. Сок/масло первого отжима можно получить только из специального пресса (см. далее); особо тщательно и со знанием дела нужно давить виноград на вино. А с выбором готового пресса и ценами на них ситуация сходная с предыдущей. Наконец, рост цен на энергоносители вынуждает многих домовладельцев задумываться о переводе автономного отопления на бросовое (альтернативное) топливо или, по крайней мере, как делать из имеющихся отходов ЛПХ (соломы, лузги, шелухи, опилок, стружек) топливные пеллеты или брикеты; для этого также нужен специальный пресс. Вот тому, как изготовить пресс своими руками для указанных и некоторых других целей (также см. далее), и посвящена эта публикация.

Самодельные прессы различного назначения
