Изготовление металлических лестниц: своими руками железную сделать, в дом из металла, как сварить из уголка

Расчет лестницы из металла

Главный результат работы данного калькулятора:

Информация, необходимая для изготовления тетив и опор
Информация, необходимая для изготовления ступеней

Согласно этой информации, изготавливаются детали, из которых собирается конструкция, а также выполняется расчет каркаса железной лестницы.

Все остальные чертежи показывают конечный вид конструкции: после состыковки тетив, опор и ступеней друг с другом.

Особенностью данного калькулятора является реализация двух функций:

Оценка удобства лестницы;
Корректировка конструкции лестницы.

Оценка удобства лестницы осуществляется по трём критериям:

Соответствие конструкции средней длине шага. В соответствии с этим критерием, сумма глубины ступени и двух высот должна равняться средней длине шага. Средняя длина шага человека — 63 см.
Глубина ступени. Комфортная глубина ступеней — от 28 см. При заданной длине проёма, регулировать глубину ступени можно изменением выступа. Расчет ступеней металлической лестницы осуществляется благодаря удобному калькулятору.
Угол наклона лестницы. Оптимальный угол наклон лестницы — от 30° до 40°. При углах наклона от 20° до 30° и от 40° до 45° уровень комфорта перемещения между этажами существенно снижается. Углы наклона, выходящие за указанные выше пределы, могут существенно повлиять на скорость перемещения между этажами и уровень безопасности лестницы, а также количество металла, используемого в работе.

По результатам оценки конкретной конструкции выдаётся показатель уровня удобства по каждому из критериев, а лестнице присваивается общий уровень удобства. Калькулятор расчета металлической лестницы онлайн оценивает, соответствует ли лестница общеизвестным критериям удобства, но всегда надо помнить, что Ваша лестница в Вашем доме должна максимально эффективно служить Вашим целям. И если, в соответствии с этими целями, Вам необходимо построить самую нестандартную лестницу в мире, ещё и своими руками — дерзайте.

Если есть необходимость улучшить конструкцию лестницы, калькулятор выдает совет, как это сделать:

Уменьшить/увеличить количество ступеней;
Увеличить выступ ступеней (если глубина ступеней недостаточная для комфортной ходьбы);
Уменьшить/увеличить длину проёма.

После проведения корректировки конструкции, нормируемые параметры станут ближе к идеалу, но, возможно, подобную корректировку придётся проводить ещё несколько раз.

Защита и обработка металлических лестниц

Готовые лестничные конструкции можно разделить на два типа:

открытые;
закрытые.

Подготовительные работы перед покраской у них схожи. Конструкцию необходимо защитить от ржавчины, для этого следует обработать ее составом «антиржавчина». После высыхания все покрывают грунтовкой для металла. Грунтовка выполняет двойную функцию: во-первых, защищает металл от новых образований коррозии, во-вторых, обеспечивает лучшее прилегание краски.

Для покраски открытых конструкций лучше использовать порошковую краску, она аккуратно ложится, не образуя разводов.

Для покраски закрытых конструкций допускается использование простой краски по металлу. В данном случае нет цели создать красивое покрытие, в дальнейшем лестница будет обшиваться деревом или другим материалом, окрашивание производится, чтобы не начиналось образование коррозии.

Для большей стойкости процедуру покраски следует повторить 2–3 раза, нанесение каждого последующего слоя допускается только после полного высыхания предыдущего.

Уличная лестница даже больше, чем внутренняя лестница из металла, подвержена коррозии из-за регулярного воздействия влаги и перепада температуры. Необходимо периодически проводить осмотр металлических элементов для своевременного устранения нежелательных дефектов.

Назначение доборного элемента ДГ1

Реализуемый нами доборный элемент дг 1 является важным конструктивным элементом лестниц и стремянок. Используется при монтаже модуля, позволяя решать следующие задачи

обеспечить надёжную фиксацию лестницы к вертикальной поверхности близко расположенной стены или пола;
прикрепить к основной конструкции оградительный бортик для обеспечения безопасности (если это не противоречит требованиям СНИПА и норм безопасности).

Конструкция

Сам доборный элемент представляет собой стальной, толстостенный уголок, изготовленный горячекатаным способом из высоколегированной стали. Угол сгиба изделия составляет 90 градусов, что позволяет примыкать к соединяемой поверхности абсолютно идеально. Отдельно необходимо отметить наличие двух сквозных отверстий расположенных на расстоянии 100 миллиметров друг от друга. Они используются для прохождения крепежа анкерных болтов или металлических кронштейнов.

Поверхность ДГ 1 обрабатывается по специальной технологии горячего цинкования. Это позволяет предотвратить негативное воздействие коррозии, а также исключить адгезию с соединенной, контактной поверхностью.

Схема с двумя косоурами

Двойная конструкция определяется наличием в ней двух косоуров. Самый простой вариант – когда концы профильного металла закрепляются между двумя этажами без поворота. То есть в данном случае это прямолинейная конструкция.

Основное требование к грамотной установке косоуров – это одинаковая длина балок и точное расстояние между ними по всему продольному расположению. При этом крепление двух параллельно уложенных элементов производится к несущим элементам верхнего и нижнего перекрытия.

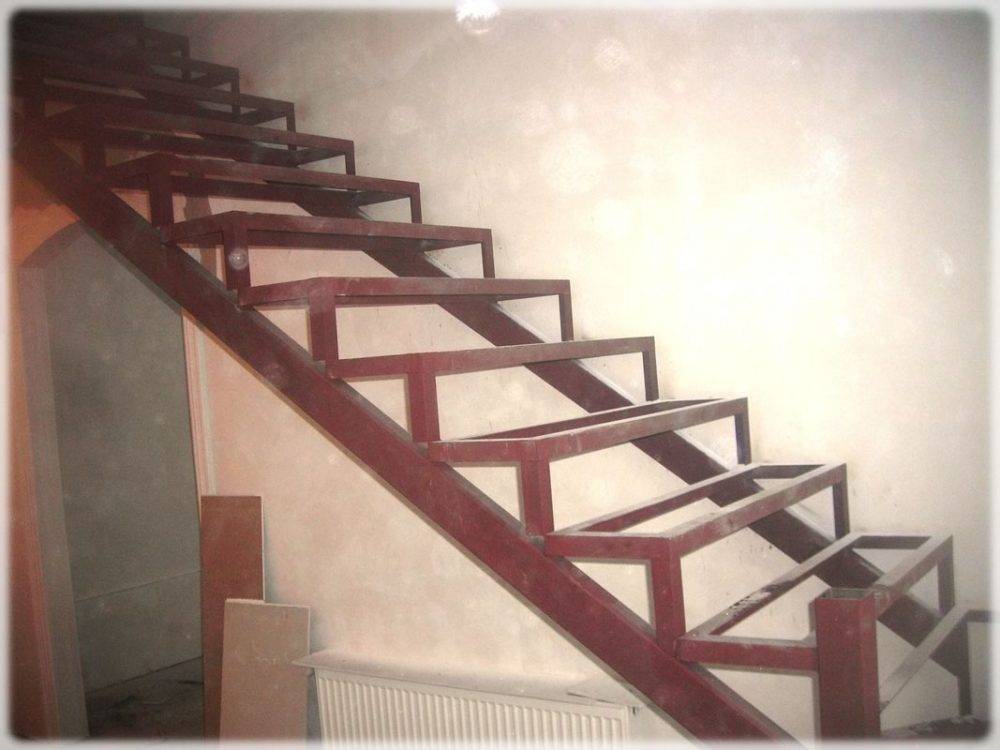

Схема каркаса прямой однопролетной лестницы

Сложнее с поворотной системой, когда конструкция разделяется промежуточной площадкой, и верхняя часть относительно нижней разворачивается на какой-то угол. Чаще не меньше 90°. В этом случае вопрос безопасности и прочности объекта решается дополнительным креплением косоуров или к стенам, или к опорным столбам, которые устанавливаются под площадку и верхнюю часть пролета. Однако, если грамотно рассчитать элементы системы по нагрузкам, то металлический профиль может выдержать довольно серьезный вес и без дополнительных креплений. В этой прочности и заключается основное отличие металлических лестниц от деревянных.

Конструкция поворотной лестницы. В местах поворота по углам установлены дополнительные опоры.

Самый сложный узел во всей поворотной конструкции – это переход через площадку. Здесь нужно соблюдать абсолютную точность параметров самой лестницы, которые при переходе из нижней части в верхнюю не изменяются. Однако металлические лестницы с одним или двумя косоурами можно делать и без промежуточной площадки — можно использовать забежные ступени.

Каркас поворотной лестницы с забежными ступенями и косоурами из швеллера

Как сделать чертеж металлической лестницы

Самостоятельно сделать чертеж лестницы из металла собственными руками достаточно просто. Для этого нужно осуществить замеры пространства, в котором будут расположены ступени, ведущие на второй этаж.

Необходимые материалы для замера

Для того чтобы осуществить измерение пространства следует иметь под рукой следующие принадлежности:

Рулетку с максимальной длиной;
Измеритель уровня поверхностей;
Мел или специальный фломастер, которым можно сделать необходимые отметки на стене, полу и потолке.

Это минимальный набор принадлежностей, которые помогут качественно и быстро осуществить процесс замера.

Необходимые материалы для чертежа

Чтобы схема была максимально точной и правильной, следует также приготовить ряд канцелярских предметов. А именно:

Остро заточенный карандаш или черный маркер с тонким стержнем;
Лист бумаги или ватман;
Линейка;
Циркуль.

Чертить схему следует внимательно и аккуратно, чтобы при непосредственном процессе установки не допустить погрешностей, которые сложно исправить.

Какие параметры нужно измерить

Чтобы не прогадать и правильно сделать чертеж своими руками, потребуется произвести следующие измерения:

Высота от пола до начала уровня второго этажа под выбранным углом наклона.
Расстояние от пола до ступенек. Если планируется устанавливать сплошную конструкцию, укрепляя ее на полу, то данный замер можно не осуществлять.
Схема с размерами металлической лестницы
Расстояние от наивысшей ступеньки, которая параллельна потолку, до самого потолка. Это пространство должно составлять не менее двух метров, чтобы человек любого роста, не сгибаясь, мог подняться на второй этаж.
Чтобы правильно сделать металлические лестницы своими руками, следует определить ширину будущих ступенек. Они должны быть не менее 25 сантиметров.
Высоту перепонки, находящейся под ступенькой, также следует рассчитать. Ее оптимальный размер составляет 15 сантиметров.

После осуществления замеров можно переносить записанные параметры на лист бумаги, формируя схему будущих сходней.

Какие нюансы обязательно учесть в процессе

При осуществлении замеров обязательно уделить особое внимание следующим факторам:

Мерить высоту обязательно под требуемым наклоном;
Также стоит учесть, что высота будущих сходней должна быть на уровне начала второго этажа, а не на уровне потолка первого яруса квартиры;
Высота и схема металлической лестницы
При установке в доме металлических лестниц, следует учесть, что эти конструкции достаточно много весят. Поэтому, необходимо укрепить стены перед началом работ или просто убедиться в их прочности, если дом строился недавно.

Разработка плана здания

План первого этажа дома с устройством лестницы в холле Лестница – это составляющая часть любого сооружения, высота которого более одного этажа. Поэтому прежде всего необходимо составить план лестницы на чертеже первого этажа, и определить ее отметку на втором этаже. Это даст возможность выбрать тип конструкции, ее габариты.

План – это горизонтальная проекция среза этажа на плоскости. На нем указываются:

Габаритные размеры здания;
Расположение всех комнат этажа с указанием их внутренних размеров;
Размещение лестничного марша;
Места установки окон и дверей, размеры проемов для них;
Толщина несущих стен, перегородок и колонн.

При составлении плана всего здания необходимо соблюдать определенные правила:

Внизу плана располагается главный фасад;
При размещении на одном листе планов нескольких этажей, их следует вычерчивать сверху вниз или слева направо, по возрастанию номеров этажей;
На плане указываются тонкими линиями направление открывания дверей;
Лестничный марш дополняется стрелкой, которая указывает его уклон снизу-вверх: внизу марша всегда начало стрелки.

Терминология

Перед тем, как сделать чертеж лестницы, стоит познакомиться с названием разных моделей и составляющих элементов конструкций.

Тип лестницы	Особенности
Маршевая	Изображение лестниц на чертежах имеет вид прямых линий.
Винтовая	Внешний вид этой лестницы — круг, в центре которого расположена опорная стойка.
Спиральная	Чертеж спиральной лестницы отличается от винтовой. В этом случае ее габариты описываются окружностью, внутренняя опора которой расположена не в геометрическом центре конструкции, а на некотором удалении от него.
Лестница на второй этаж с поворотами	Чертеж лестницы с поворотом отличается наличием двух маршевых участков, между которыми расположены забежные ступеньки или промежуточные площадки.
Модульная	Такие лестницы сборные — чертеж включает несколько одинаковых конструктивных элементов.
Больцевая	Несущим каркасом конструкции служат стальные элементы, которые связывают ступеньки между собой — больцы.
Пожарная	Чертежи готовых лестниц пожарных отличаются от обычных маршевых конструкций, размерами и углами наклона. Они могут быть вертикальными, как на фото.

Помимо назначения и внешнего вида, лестницы различаются материалами для их изготовления. Это могут быть:

Железобетон;
Металл;
Дерево;
Стекло;
Натуральный или искусственный камень (подробней читайте тут);
Керамика;
Некоторые виды пластика.

Элементы конструкций

Перед тем, как изобразить лестницу на чертеже, необходимо правильно выбрать ее составляющие элементы.

К ним относятся:

Лестничный марш — это прямой участок конструкции;
Проступь, представляет собой горизонтальную поверхность ступеньки;
Подступенок – вертикальная часть конструкции, которая подпирает проступь;

Косоур — опорный элемент, сверху которого размещаются ступеньки. Обычно их в конструкции два, но некоторые изделия имеют один элемент;
Тетивы. Это балки, в которые ступеньки врезаются, а не опираются на них;
Промежуточная площадка — горизонтальный участок, расположенный между двумя маршами;
Ступеньки забежные — это альтернативные элементы площадки между маршами, имеющими трапециевидную форму;
Просвет — расстояние от ступеньки до элементов, расположенных над головой;
Средняя линия. Это виртуальная линия, вдоль которой один человек поднимается или спускается. Для винтовой модели средняя линия несколько смещается к более широкому торцу ступеньки.

Обозначение конструкций на чертежах

При разработке проекта дома с лестницей, конструкция марша условно обозначается, как на рисунке. При этом кружочком отмечается низ изделия, а стрелкой – верх.

Обозначение на чертежах лестниц

Помимо формы, на чертеже условно изображается и материал изготовления.

Например:

Дерево в поперечном разрезе штрихуется круговыми и радиальными линиями, которые имитируют годовые кольца древесины и радиальные трещины на ней. В продольном разрезе рисуются продольные линии, имитирующие текстуру. Если в линию разреза материал лестницы не попадает, он не штрихуется;
Железобетонные лестницы на чертежах изображаются в сечении кружочками неправильной формы между диагональной штриховкой;
Металлические конструктивные детали в разрезах штрихуются диагональными линиями под углом 45°. Если лестницы и их чертежи имеют очень мелкий масштаб, а толщина элемента менее 2 мм, они имеют сплошную заливку.

Изготавливаем железную лестницу своими руками

Для собственноручного изготовления металлической лестничной конструкции более всего подходит маршевой прямой тип. Если же вы профессионально владеете сваркой и у вас есть определенный опыт, тогда вы можете сделать более сложную систему – к примеру, с просветами и несколькими поворотами.

Определившись с видом лестницы, сделав ее проектировочный эскиз, вы можете приступать к монтажу конструкции

Проектирование прямой одномаршевой конструкции

Проектирование прямой железной лестницы с одним маршем происходит так:

Замеряем расстояние между полом первого и второго этажей — получаем высоту марша.
Определяем дистанцию между началом и концом конструкции – это будет длина марша.
Рассчитываем количество ступенек, не забывая о рекомендованной высоте (для лестницы длиной 4,7 метров количество ступеней будет 14-15).

В процессе проектирования необходимо учесть все существующие общепринятые стандарты

Нехитрые расчеты обеспечили нам возможность получить основные геометрические характеристики железной лестничной конструкции.

Процесс изготовления лестницы с двумя косоурами

Итак, для изготовления косоуров нам понадобится квадратная профильная труба. В качестве опоры для ступеней применим железные уголки. Подступеньки и сами ступеньки будем делать из стали в листах шириной 4 мм.

Наиболее распространенной и простой в изготовлении лестничной системой является конструкция на косоурах

Необходимые инструменты

Для монтажа лестничной конструкции своими руками вам следует иметь такие инструменты:

болгарка;
сварочный аппарат;
сверла;
шлифовальная машина;
электрическая дрель;
ножовка по металлу;
рулетка;
электроды.

Перед работой необходимо подготовить все необходимые инструменты и приборы

Монтаж железной лестницы: пошаговая инструкция

Весь процесс сооружения конструкции осуществляется в несколько шагов:

Нарезаем стальные заготовки в соответствии с проектировочным чертежом.
Делаем узлы для фиксации ступенек – кобылки.
Свариваем уголки.
Устанавливаем косоуры.
Крепим к каркасу ступеньки.
Монтируем ограждение.
Лестницу шлифуем, грунтуем и красим.

Перед началом сварочных работ по монтажу металлической лестницы следует составить подробный план предстоящих работ

На начальной стадии работ важно учесть такой нюанс — кобылки для крепления следует изготавливать с особой тщательностью, они должны быть одинаковых размеров без перекосов и неточностей. Их вырезаете из металлического уголка

Для конструкции из 14-ти ступеней необходимо сделать 14 пар кобылок. Между ними необходимо установить крепления, к которым будут фиксироваться степени.

Далее делаем разметку квадратной трубы (по ее ребру) и крепим (используем сварку) к косоуру кобылки. Теперь приставляем второй косоур к первому и “копируем” разметку. Свариваем 2-ой косоур с кобылками, сверяясь с уровнем.

Монтаж лестничной железной системы должен проходить с соблюдением всех мер предосторожности и безопасности по работе со сварочным аппаратом

Следующим шагом крепим косоуры к опорной платформе и опорной стойке (последняя крепится анкерными болтами к межэтажному перекрытию). К кобылкам привариваем ступеньки. Затем привариваем огораживание сбоку конструкции.

Если же вы не обладаете навыками сварщика и вам не под силу самостоятельное изготовление металлической лестницы, то для вас предусмотрен великолепный выход – в любое время вы можете заказать готовую металлическую конструкцию в нашем интернет магазине по приемлемой цене.

Фото и стоимость некоторых стильных и красивых лестниц от производителя приведены ниже.

Лестница из серии «Соло» на металлическом каркасе имеет цену 70 800 рублей Металлическая конструкция Модерн имеет современный и стильный вид, ее стоимость 115 800 рублей Конструкции из модельного ряда Элегант обойдется вам всего в 51 тысячу рублей

Плюсы и минусы лестницы из металла

Лестница на второй этаж в частном доме на металлическом каркасе обладает следующим рядом преимуществ:

Большой запас прочности.
Вариативность в дизайнерском оформлении.
Инертность по отношению к другим материалам.
Возможность комплектации объёмными и тяжёлыми ступенями и перилами.
Меньшее поглощение пространства, формирование лёгкости и воздушности в стиле оформления – по сравнению с аналогами из дерева, камня, бетона.
Сохранение эксплуатационных характеристик на протяжении всего срока службы.
Высокая стойкость к агрессивным факторам окружающей среды при правильной обработке поверхности.
Возможность применения любых доступных технологий монтажа – сборка на болты, сварка, бетонирование в поверхности.
Широкий выбор используемого металлопроката для создания каркаса – трубы, швеллер, уголки и проч.
Сочетание различных стилей декора.

Несмотря на огромный список достоинств, железная лестница имеет несколько недостатков:

Сложная обработка материала – требуется специфический опыт и навыки.
При неправильном конструировании переустройство потребует значительных сил и вложений.
Необходимость проведения сварочных работ.

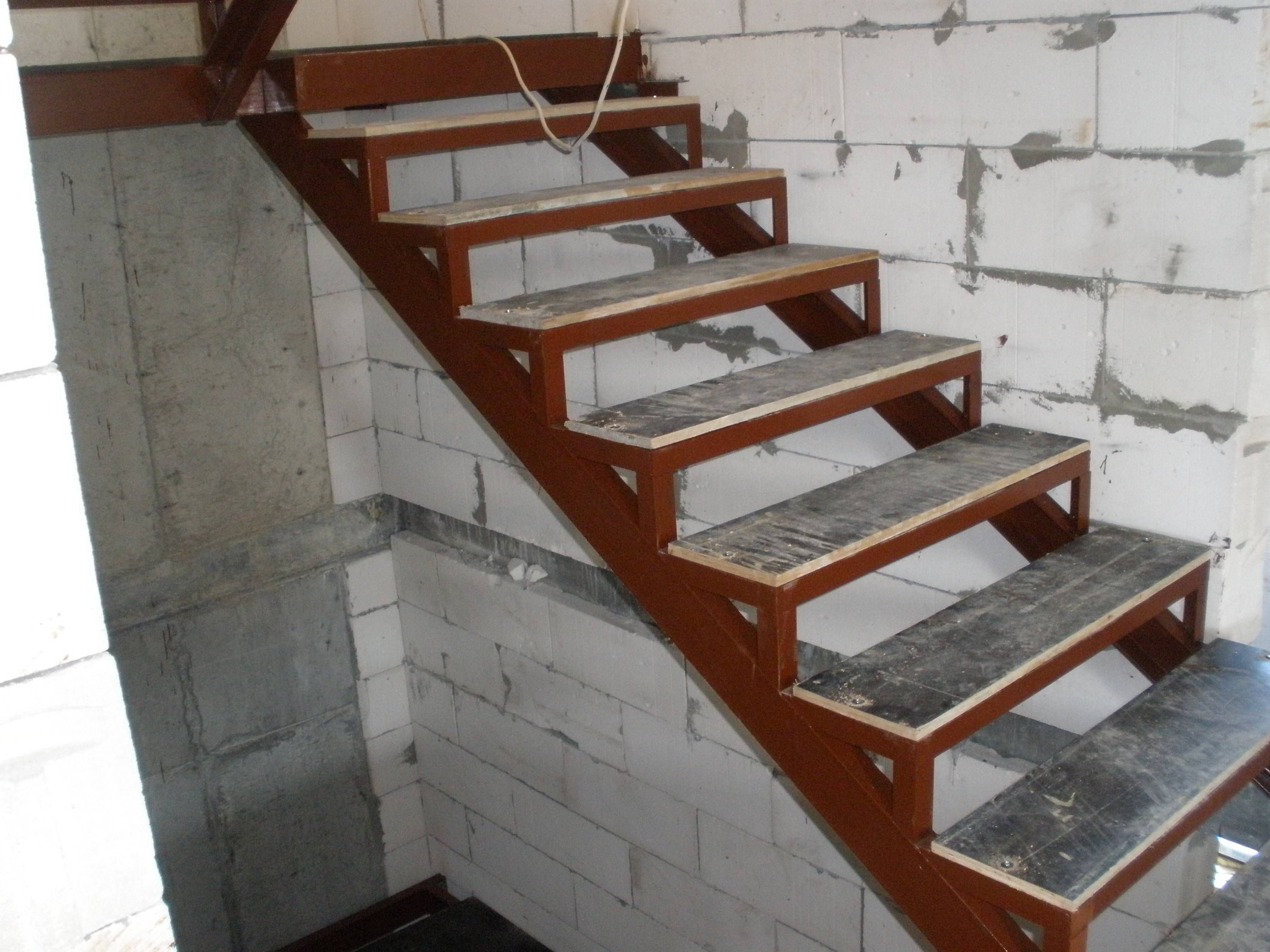

Каркас металлической лестницы на 2-ой этаж Источник zonaremonta-ufa.ru Однако при изначально грамотном подходе и продуманности всех стадий недостатки с лёгкостью нивелируются, а затраченные средства, труд и время целиком оправдываются в долгосрочной перспективе эксплуатации изделия.

Необходимые для работы материалы, инструменты

Для сооружения межэтажной металлической лестницы нам чтобы возвести межэтажную металлическую лестницу понадобятся следующие инструменты и материалы.

Инструменты:

сварочный аппарат;
лестница;
болгарка;
маска для сварки, рукавицы и специальные очки;
дрель со свёрлами по металлу;
шлифовальные диски;
устойчивый стол из металла;
тиски;
струбцина;
карандаш;
рулетка и угольник;

Материалы:

Грунтовка;
Уайт — спирит;
Краска по металлу
Так же для двух косоуров используют квадратную трубу из профиля.
Для того чтобы сварить опоры ступеней необходимы уголки, усиленные арматурой.
Сами ступени и подступенки делают из четырёхмиллиметровой стали и отделывают деревом.

Проведение работ

Этапы работ:

Резка заготовок;
Изготовление кобылок, то есть узлов для присоединения ступеней;
Сваривание опорных уголков;
Монтаж косоуров;
Приваривание ступеней и перил;
Шлифовка;
Грунтовка и покраска;

Первым делом из уголков изготавливают углы для крепления ступеней, то есть кобылки.

Нельзя допустить ошибку, чтобы не было различных перекосов и изъянов, которые испортят лестницу.

Так же кобылки должны быть одинаковыми и должны находиться точно друг напротив друга. Кобылки изготавливают из уголка, путём вырезания выборки и состыковки уголков между собой.

В итоге получаются Г- образные узлы полками вниз и внутрь. Для нашей конструкции необходимо четырнадцать пар этих узлов и в каждой из пар одна опора будет левой, а вторая правой. Затем кронштейны привариваем чтобы соединить ступени и горизонтальную перекладину между каждой из пар уголков.

Горизонтальную перекладину изготавливаем тоже из уголка. Усиливают конструкцию при помощи косынок, их привариваем снизу ступени по направлению к каждому из косоуров.

По ребру квадратной трубы из профиля производим разметку и по разметке привариваем кобылки к ребру косоура, второй косоур приставляют к первому косоуру с кобылками и переносим разметку.

Делаем проверку по уровню и затем привариваем косоуры нижним концом к платформе опоры. Если в домах бетонный фундамент, то опорная платформа устанавливается в бетоне. К опорной стойке крепим верхний конец, опорная стойка закреплена к перекрытию между этажами анкерами из стали. Затем ещё раз кобылки необходимо проверить по уровню.

В том случае, если лестница сделана возле стены, то для придания конструкции, жесткости один косоур приваривают к кронштейнам, которые закреплены на стене.

Финишные работы заключаются в приваривании ступеней к кобылкам, так же можно закрепить их болтами, но в этом случае необходимо ступени обшить деревом. Так же ступени можно установить деревянные, на кобылки при помощи винтовых соединений.

https://www.youtube.com/embed/FbY-VvjStWU

Советы по монтажу

Вроде возведение конструкции межэтажной лестницы не такое уж сложное занятие, но эта работа требует точности, аккуратности и внимательности.

Верхнюю ступень монтируют на небольшом расстоянии от стены, очень важно чтобы между стеной и ступенью был зазор, такой чтобы проходил лист обоев.
Перила всегда приваривают сбоку лестницы, так чтобы не изменить ее ширину.
Все детали в местах сварки шлифуют, то есть все швы, зазубрины и заусенцы, затем металлической щёткой сметают металлические частицы. После этого лестницу из металла грунтуют и окрашивают.
Ступени из дерева монтируют после того как краска окончательно высохнет.

Качественные сварочные работы — это гарант к долгому сроку эксплуатации лестницы

А антикоррозийное покрытие надолго защитит металл от порчи.
Со временем металлическую лестницу можно будет, отделать разными материалами и за счёт отделки она не будет смотреться громоздкой.
Если вы вдруг не уверены в своих силах, или не умеете производить какие то работы, то лучше всего воспользоваться услугами профессиональных рабочих.
Главным фактором выбора лестницы из металла является экономия средств.
Лестница в первую очередь должна быть удобной, не сильно крутой и не сильно пологой.

В статье мы рассказали, как сделать металлическую лестницу на второй этаж.

Конечно, из какого материала делать лестницу решать только вам и никому больше, но лестница из металла получается визуально лёгкой, поэтому мы рекомендуем именно эту конструкцию.

Надеемся, что данная информация была вам полезной. Желаем вам удачи, терпения и вдохновения!

Плюсы металлокаркасов

Для домов из всех материалов

Подходят для возведения в загородных домах из бруса (с учетом усадки), газобетона, СИП панелей, кирпича, монолита.

Монтаж на любой стадии

Возможность монтажа каркаса и ступеней в два этапа на любой стадии стройки. Использование во время «грязных» работ без риска испортить облицовку.

Бесшумность

Отсутствие трения между металлом и ступенями в отличие от цельнодеревянных лестниц, которые быстро рассохнутся и заскрипят под нагрузкой.

Выдерживают нагрузки 700 кг

Усиленная цельносварная сборка придает конструкции устойчивость, прочность и высокую несущую способность.

Долговечность

Невосприимчивость к перепадам температур и влажности благодаря многоэтапной обработке и защитному покрытию.

Способ сделать приблизительный расчет

Сечение балок напрямую зависит от двух факторов — от угла наклона и длины металлической лестницы. Чем круче лестничный пролет, тем меньше сечение профиля, чем длиннее – тем толще и массивнее нужно сделать несущие балки.

Расчет нужно сделать по второму условию. Для начала нужно сделать предварительную оценку несущей способности балки. Для этого определяем нагрузку в виде 400 кг, это соответствует весу двух человек, спускающихся по лестнице. Далее, зная приблизительную длину будущей лестницы и нагрузку, по справочнику выбираем сечение балки для условий сосредоточенной силы. Делим надвое и получаем момент сопротивления, по которому нужно подобрать профиль с соответствующим сечением.

Можно также сделать расчет металлической балки для лестницы народным способом. Для этого нужно сделать контрольное нагружение — балку укладывают на опоры и становятся в центральной части. Прогиб под нагрузкой не должен составить более 3 мм на каждый метр длины.

Типы лестниц

Классификация металлических лестничных конструкций производится исходя из следующих технических характеристик:

функциональной способности
направления подъема
конфигурации маршевых пролетов

Маршевые лестницы

Это конструкции, состоящие из маршей – наклонных многоступенчатых элементов, опирающихся на горизонтальные площадки. Последние, в свою очередь, крепятся на несущих балках, отвечающих за прочность всего сооружения. В зависимости от этажности здания могут быть одно- либо многопролетными.

Закрытые маршевые модели подразумевают наличие подступенков –вертикальных элементов опорных поверхностей. Разновидности открытого типа подступенками не оборудуются.

С точки зрения безопасности маршевый тип признан наиболее подходящим вариантом как жилых, так и социально-ориентированных объектов недвижимости.

Металлическая маршевая лестница

Забежные (винтовые)

Речь идет о сооружениях винтообразного (поворотного) типа с особой конфигурацией ступеней, внутренняя сторона которых всегда меньше внешней. Специфическая геометрия опорных деталей рассчитана на то, чтобы облегчить восхождение человека по крутым спиральным пролетам.

Помимо бесспорной эстетической привлекательности, металлические забежные лестницы имеют еще один существенный плюс. В отличие от массивных маршевых моделей, требовательных в плане объема помещения, винтовые конструкции могут быть смонтированы на совсем небольших пространствах.

Из особенностей забежных сооружений следует отметить обязательное наличие прочных вертикальных опор, ограждений и поручней, препятствующих травматизации.

Металлическая винтовая лестница

Внутренние

Как следует из названия, внутренние лестницы монтируются внутри здания, являясь частью интерьера помещения. Тип и конфигурация таких конструкций обусловлены размерами и общим дизайном помещения, в котором предполагается их монтаж.

Металлическая внутренняя лестница

Наружные

Входят в обязательный перечень архитектурных сооружений экстерьерного типа. Выполняются из металлических элементов (труб, цельных профилей и балок), обработанных, в целях противостояния коррозии, специальными составами.

Металлическая наружняя лестница

Переносные

В отличие от типовых конструкций, традиционно изготавливаемых из прочных стальных элементов, переносные облегченные модели могут быть произведены из алюминиевых сплавов. Насчитывают несколько разновидностей:

простейший А-образный тип (стремянки)
складные (состоящие из нескольких выдвижных секций)
вышки-туры (эксплуатируемые в качестве строительных лесов)
шарнирные модели, трансформируемые в горизонтальные площадки
односекционные приставные лестницы

Металлические переносные лестницы

Проектирование и расчет основных размеров винтовой лестницы

Хотя схема винтовой лестницы кажется сложнее, ее можно построить самостоятельно, не прибегая к помощи специалистов. Для этого, прежде всего, нужно сделать правильные расчеты, без этого невозможно возведение ни одной надежной конструкции. Стоит внимательно отнестись к проектированию металлической винтовой лестницы и заранее определить основные ее параметры:

высоту;
диаметр;
количество ступеней;
ширину проступи;
высоту подступенка.

Диаметр лестницы

Диаметр лестницы равен длине ее ступеней, умноженной на два, плюс ширина опорного столба (если возводится конструкция на больцах). Для нежилых помещений, вроде чердака или мансарды, можно построить данное сооружение с небольшим диаметром, где длина ступеней будет в пределах 50-60 см. Для перемещения между жилыми этажами здания стоит выбрать ширину лестничного марша от 80 см. Такой подъем будет более удобен для ежедневного использования.

Количество ступеней и высота проступка

Чтобы правильно рассчитать количество ступеней, нужно выбрать высоту проступка (или подступенка). В соответствии с ГОСТом, для комфортного подъема это значение должно находиться в пределах от 15 до 19 см.

Для начала расчетов нужно выбрать подходящее для себя значение высоты подступенка. Затем высоту лестницы разделить на это число. Поскольку полученное значение будет не целым, нужно его округлить и теперь уже разделить высоту на округленное количество ступеней. Новое число и будет равно высоте проступка.

Поскольку функции верхней ступени выполняет площадка верхнего этажа, число их самих, которые нужно будет установить между этажами, будет на единицу меньше рассчитанного.

Иногда высота проступка равна числу с сотыми долями, которые не очень удобно измерять. В этом случае округляют значение до десятых, но изменяют высоту нижней ступени. Например, для возведения винтовой лестницы высотой 260 см нужно построить 15 проступков высотой 17,33 см. Округлив это значение до 17,3, получим 14 ступеней с такой высотой (14 x 17,3 = 242,2 см), а нижнюю – высотой 17,8 см (260 — 242,2 = 17,8).

Ширина ступеней

Чтобы рассчитать ширину проступка по внутреннему и внешнему краю, придется воспользоваться некоторыми математическими формулами. Поскольку ступени для винтовой лестницы будут иметь клиновидную форму и станут расширяться от центра к краям, точно задать значения ширины не получится без расчетов.

Не забываем рассчитать ширину ступеней

Значение глубины проступи у внутреннего края может быть выбрано произвольно, но не меньше 10 см, а ширина ступени по линии движения не должна быть меньше 20 см. Для того чтобы узнать ширину с наружной части, нужно посчитать длину окружности по этой внешней линии по формуле: L = 2πR, где: L – длина окружности, R – радиус окружности по внешнему краю, π = 3,14).

Если угол поворота лестницы на 360 градусов, и она не представляет собой полную окружность, то полученное значение длины окружности умножают на отношение угла поворота спроектированной конструкции к 360 градусам (например, для 270 градусов это будет 270 / 360 = 0,75). Получив длину окружности по внешнему краю лестницы, разделить полученное число на количество ступеней.

Полученное значение – это ширина проступка по внешнему краю, но чтобы убедиться в том, будет ли данная лестница удобна для перемещения по ней, нужно рассчитать их ширину по линии подъема, которая находится на 2/3 R.

Рассчитав все величины, нужно выполнить чертеж будущей винтовой лестницы из металла, чтобы можно было своими руками воплотить проект в жизнь.

Монтаж лестницы из швеллера

Поставленный на ребро швеллер — основа простой лестницы. Для обшивки лестницы подойдет деревянный или листовой материал. Ступени обшиваются нескользящим рифленым металлом. Ограждения делаются из угловой стали.

На швеллере размещаем нарезанные кобылки из арматуры. Размеры и необходимое количество кобылок можно взять из расчетной документации.

Так как на кобылках будут лежать ступени, привариваем к ним крепежные кронштейны.
Собираем всю конструкцию воедино, приваривая детали. Если после установки кобылок на первый швеллер, видны отклонения на втором, поправьте разметку. Для крепежа простой лестницы будет достаточно пары косуоров или тетивы.
Обработайте лестницу грунтовкой и дайте ей высохнуть. После наносим на лестницу специальный антикоррозийный состав.

Функцию опоры или так называемый каркас лестницы будет выполнять дополнительная стойка, которая может быть сделана из швеллера, к которому приваривается лестница с помощью уголков. Во время проделывания всех сварочных работ, можно использовать магнитные держатели для сварки, это в разы упростит работу как опытному так и начинающему сварщику. Они могут выдержать нагрузку от 11 до 34 кг, в зависимости от модели. Вы можете подобрать для себя что-то из этого списка магнитных держателей.

После завершения сборки можно приступать к обшивке конструкции.

готовая лестница

Видео по строительству железной лестницы

Пластиковые накладки

Какие бывают лестницы и какая лучше

Накладки ПВХ применяются, преимущественно для благоустройства и защиты кромки ступенек от повреждений во внутренних помещениях. В продаже имеются накладки пвх как плоские, так и типичные — по форме уголков для ступенек. Дополнительным свойством ПВХ – накладок является улучшение визуального эстетического восприятия и украшения всего интерьера. Выполняются из эластичного пвх материала, который при нагревании до 80 градусов легко принимает заданную форму, в том числе криволинейную.

Угловые и плоские накладки ПВХ очень популярны в повседневном применении, так как отличаются износостойкостью, долговечностью и сравнительно невысокой ценой, как и алюминиевые материалы.

Могут быть простые пластиковые накладки, а могут — вот такие красивые светодиодные панели

Конструктивные требования

Для сварки лестницы требуется детальный чертеж с указанием используемых материалов и способов соединения всех элементов. Для его изготовления необходимо воспользоваться чертежами на дом или самому по месту произвести замеры с помощью рулетки.

Очень удобно использовать струганые доски для создания перед сваркой макета лестницы в натуральную величину. Это позволяет быстро и наглядно убедиться в правильности принимаемых решений, упрощает дальнейшие работы с металлом.

В частных домах ширина лестницы должна быть более 90 см без учета перил. Высота ступеней должна находиться в пределах 15-18 см, а их ширина превышать 27 см. Любая преграда над ступенью должна находиться на расстоянии не менее 2 м. Угол наклона не должен превышать 45 °. Оптимальный наклон равен 30 °.

Перила должны выдерживать боковую нагрузку более 100 кг, а сама лестница 300 кг/м2.

При расчете количества ступеней необходимо учитывать расстояние между полами этажей в чистовой отделке. Это наиболее частая ошибка, которая приводит к тому, что появляется разница высот между первой и последней ступеньками и всеми остальными.

Площадка перед подъемом на лестницу и выходом с нее должна быть не менее 80 см.

Если в семье есть маленькие дети, расстояние между балясинами надо сделать не более 12-15 см или изнутри затянуть перила защитной сеткой.

Изготовление металлических лестниц: 3 вида конструкций
