Особенности испытания пожарных лестниц и ограждений крыш
Во время тестирования лестниц необходимо оградить объект проверки от людей. Необходимо изолировать место проверки при помощи специальных барьеров и предупреждающих знаков.
Эвакуационные сооружения считаются безопасными при соответствии следующим нормам:
- Правильное положение и размеры конструкции в соответствии с нормами;
- Прочность сварных швов и соединений согласно ГОСТу 5264;
- Защитный слой прописывается классом VII-ГОСТ 9.032;
- Возможность выдержать нагрузку должна составлять 180 кг на один см.
Пожарные лестницы считаются безопасными, если они соответствуют нормам

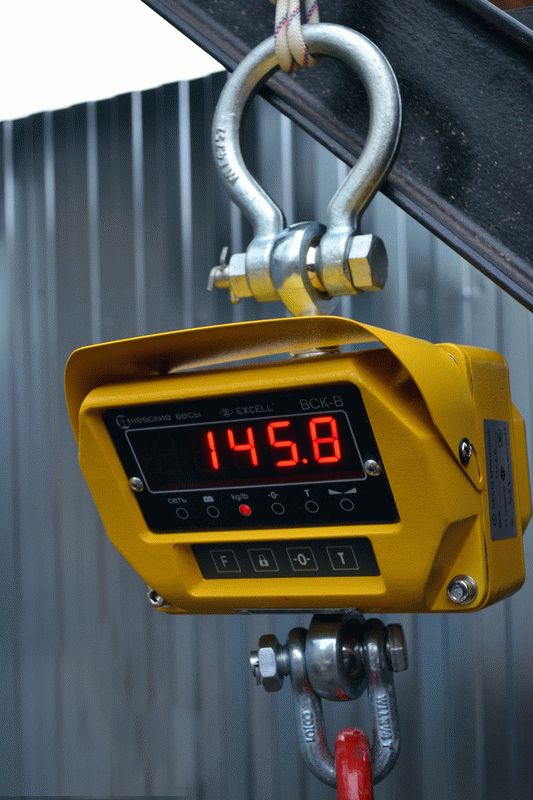

Данные о нагрузках можно наблюдать на специальном пульте, который пребывает за барьерами. Нагрузки на каждую часть эвакуационного оборудования должна соответствовать нормам. Создание нагрузок может включать любые способы, но без участия человеческой силы.
Если испытания прошли удачно, то выписывается специальный акт, который говорит об отсутствиях нарушений. При наличии дефектов выписывается документ, в котором детально расписаны все нарушения.
Технические требования
2.1. Ограждения следует изготовлять в соответствии с требованиями настоящего стандарта, ГОСТ 23118, стандартов или технических условий на ограждения конкретных типов по рабочим чертежам, утвержденным в установленном порядке.
2.2. Качество поверхности и внешний вид ограждений должны соответствовать образцам-эталонам, утвержденным в установленном порядке. На поверхности ограждений не должно быть механических повреждений, заусенцев, искривлений, окалины или ржавчины.
2.3. Ограждения должны выдерживать нагрузки, предусмотренные в СНиП 2.01.07.
2.4. Материалы для стальных элементов ограждений должны приниматься согласно СНиП II-23.
admin
1. Приставные лестницы предназначены для подъема на высоту при строительных, монтажных и ремонтно-эксплутационных работах.
2. Приставные лестницы должны соответствовать требованиям, изложенным в “Правилах безопасности при работе с инструментом и приспособлениями”.
3. Все приставные лестницы и стремянки должны испытываться статической нагрузкой после изготовления и капитального ремонта, а также периодически в процессе эксплуатации:
– лестницы деревянные и стеклопластиковые – не реже 1 раза в 6 месяцев;
– лестницы металлические – не реже 1 раза в 12 месяцев;

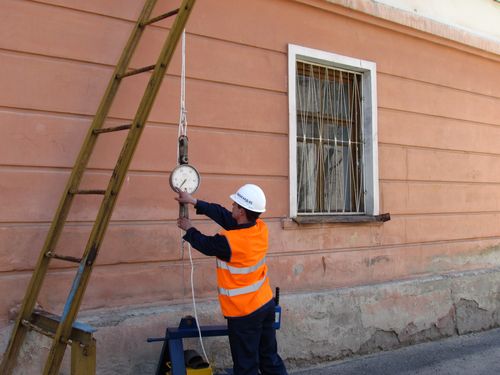

5. Механические испытания приставной лестницы производиться в следующей последовательности:
Этап №1 испытание ступеньки в соответствии с рис. 2.
– лестница устанавливается между упорами стенда и стеной здания под углом 75º;
– трос через направляющие прикрепить на одну из ступеней лестницы в середине пролета;
– с помощью лебедки произвести натяжение троса;
– с помощью талрепа поднять испытательную нагрузку до 1,2 кН (120 кгс) и выдержать ее в течение 2 минут;
– снять испытательную нагрузку и произвести внешний осмотр лестницы (на ступеньках и в местах врезки их в тетиву не должно обнаруживаться повреждений);
Этап №2 испытание тетивы в соответствии с рис. 3.
– установить лестницу на упоры;
– к одной тетиве в середине пролета через направляющие прикрепить трос;
– с помощью лебедки произвести натяжение троса;
– с помощью талрепа поднять испытательную нагрузку до 1 кН (100 кгс) и выдержать ее в течение 2 минут;
– снять испытательную нагрузку и повторить испытание для второй тетивы;
– снять испытательную нагрузку и произвести внешний осмотр лестницы (на тетивах не должно обнаруживаться повреждений);
6. Электрические испытания приставных изолирующих лестниц и стремянок проводятся приложением испытательного напряжения 1 кВ на 1 см длины лестницы, в течение 1 минуты. Лестница длиной 3 метра делится на участки по 60 см. С учетом увеличения испытательного напряжения на 20 % необходимого при делении на участки, величина испытательного напряжения составит 72 кВ. Испытание проводится по схеме рис. 1.
7. Обнаруженные в процессе испытания неисправности лестниц устраняются, после чего испытание повторяется в полном объеме.
Рис. 1. Схема электрических испытаний лестниц изолирующих стеклопластиковых.
Рис. 2. Схема механических испытаний ступеньки лестницы.
Рис. 3. Схема механических испытаний тетивы лестницы.
По каким правилам проходят испытания ограждения кровли на прочность
Заградительные элементы на крыше состоят из:
- заграждений;
- специальных крюков для безопасности;
- снегозадержателей;
- держателей для перемещения наверху здания при эвакуационных мерах.
Назначение проверочных процедур
Испытания ограждения кровли на прочность проводятся после установки конструкции с целью определить ее качество, возможность выдержать нагрузки в ежедневном применении. Заградительные элементы устанавливаются на домах, в детских организациях, на офисных, складских и других строительных объектах. Обязательность произведения испытательных операций предусматривается такими нормами:

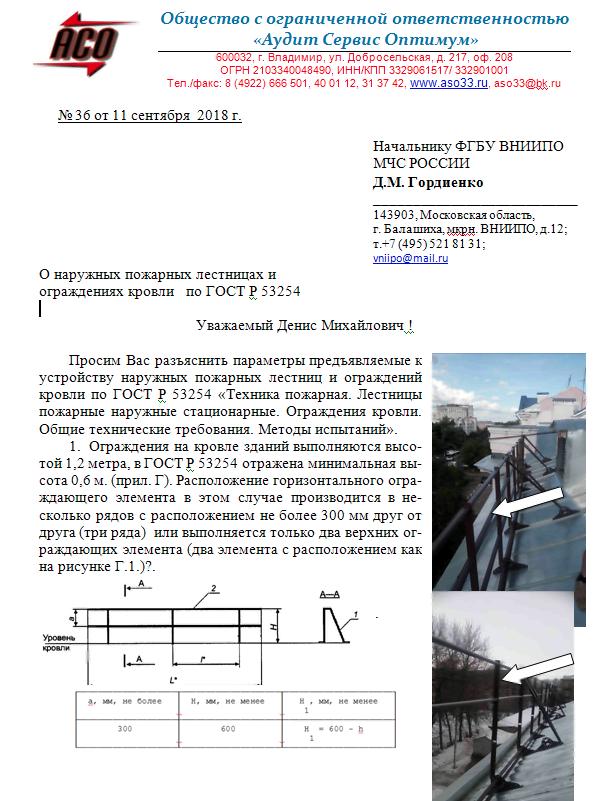

- ГОСТ Р 53254-2009 «Пожарная техника. Лестницы пожарные стационарные наружные. Ограждения крыш и кровли. Методика испытаний. Общие технические требования».
- ППБ 01-03 «Правила пожарной безопасности в Российской Федерации».
Порядок проведения
- 1 раз в год контролировать цельность лестниц и заградительных конструкций (оформляют акт испытания ограждения);
- 1 раз в 5 лет производить пробы на выдерживание нагрузки (оформляют протокол).
- Чтобы вы могли удостовериться в том, что документы, предоставляемые организацией-исполнителем, заполнены правильно, и чтобы избежать необходимости переоформления в случае неточностей, предлагаем рассмотреть подробный образец акта испытания, который представлен ниже.
- Протокол о проведении профилактических испытаний ограждения кровли:
Что входит в процедуры проверки?
- ревизия габаритов, максимально допустимых отклонений;
- определение качественных особенностей швов, образовавшихся вследствие сварки;
- осматривание цельности заграждения и фиксации;
- обследование качественных особенностей защитных покрытий;
- установление требований к определенному расположению лестничных конструкций;
- проверка ступенек и оградительных конструкций лестниц на надежность;
- ревизия балок соединений лестничных конструкций;
- исследование заграждений кровли на надежность.
В процессе реализации проверок, эксплуатационных изысканий основное внимание обращают на качество, наличие или отсутствие повреждений, разрывов, противокоррозийного покрытия. Проводится проверка креплений.Проверочные операции могут проводиться в любое время года
А если последствия проверки оказались негативными – оперативно выполняется ремонт.Оборудование, используемое для обследования, проходит проверку и предоставляет полностью верные данные.Часто работы проводятся на протяжении дня, впоследствии предоставляется соответствующий перечень документов: протокол, советы по устранению поломок и замечания.
Особенности СНиП
Ограждения устанавливаются практически на любой тип покрытий благодаря специальным держателям. Произвести установку заграждений можно как на натуральную черепицу, так и на металлочерепицу, сланцевую, фальцевую крышу, профнастил и битумные материалы.Если речь идет о перилах, то их ставят на многоэтажных зданиях на эксплуатируемых кровлях. Высота заграждения составляет до 60 см над крышей. Фиксируют их к закладным частям панелей при помощи сварки или же стойками, закрепленными в карнизной зоне. Перила закрепляются при помощи болтов через профнастил и уплотнительные приспособления к стропилам.Обследование прочности заградительных элементов осуществляется в утреннее или дневное время суток. Обязательно должна быть хорошая видимость, чтобы обеспечить точное соблюдение техники безопасности
Зона проведения работ ограждается от посторонних лиц и обозначается спецзнаками.Таким образом, ревизия ограждений выступает важной и серьезной процедурой, которая должна выполняться профессионалами, имеющими лицензию на предоставление подобного рода услуг. Только специалисты могут гарантировать тщательную, качественную проверку прочности и надежности заградительных элементов на крыше
Эксплуатационные испытания пожарных лестниц
Владельцы общественных помещений и офисных зданий обязаны поддерживать эвакуационные лестницы в надлежащем состоянии, поскольку от этого зависит скорость и безопасность осуществления эвакуации в экстренных ситуациях. Конструктивные элементы лестниц и ограждений должны надежно соединяться друг с другом и быть прочно прикреплены к стене. При этом не допускается наличие трещин в стене и деформаций металлических конструкций.
Металлические элементы должны быть огрунтованы и окрашены в соответствии с требованиями ГОСТ. Наиболее выгодной является обработка методом горячего цинкования, позволяющим улучшить эксплуатационные характеристики материала. За счет этого повышается износостойкость и существенно снижается риск возникновения коррозии. Кроме того, цинковое покрытие увеличивает огнеупорность металлической конструкции.
Требования к эвакуационным ходам и сроки их проверки регламентируются нормативными документами. При проверке проводят оценку крепости лестниц и кровли при помощи специального оборудования. Все приборы должны иметь соответствующие сертификаты.
Надежность лестничных площадок проверяется при помощи тяжелых грузов, устанавливаемых на площадку на несколько минут. После снятия груза проводится осмотр площадки и определение наличия деформации.
Соответствие требованиям пожарной безопасности проверяется перед вводом объекта в эксплуатацию. Однако со временем из-за внешних воздействий характеристики конструкций могут нарушиться, поэтому должна осуществляется периодическая проверка исправности эвакуационных путей.
Согласно Постановлению Правительства РФ No 390, проверка технической исправности должна осуществляться минимум 1раз в 5 лет. Визуальный осмотр эвакуационных лестниц с целью выявления деформаций и коррозий должен осуществляться каждый год.
Проверка осуществляется в светлое время суток лицензированной организацией, а ее результаты вносятся в протокол, на основании которого выносится заключение о пригодности эвакуационной конструкции к эксплуатации. К документам также прилагается фотоотчет.
Ступени лестницы должны быть устойчивы к нагрузкам до 180 кг/с, а вертикальные опоры должны выдерживать испытательные нагрузки, регламентируемые НПБ 245–2001.
При несоблюдении предъявляемых требований руководство организации обязано выплатить штраф, а доступ к неисправному объекту закрывается до устранения недочетов, которые подробно описываются в дефектной ведомости.
Как проводятся испытания пожарных лестниц?
Что может быть страшнее, чем возгорание в многоэтажном жилом или офисном здании? В высоких домах (выше 10 м.) предусмотрен выход на крышу. В случае опасности люди могут подняться на крышу с помощью лестницы.
Пожарные лестницы различаются по форме их крепления – вертикальные и маршевые лестницы. Первые жестко прикреплены к стене здания, ступени изготовлены из невоспламеняющегося материала.
Лестницы с маршами применяются в высоких зданиях.
Лестницы проверяют следующим образом:

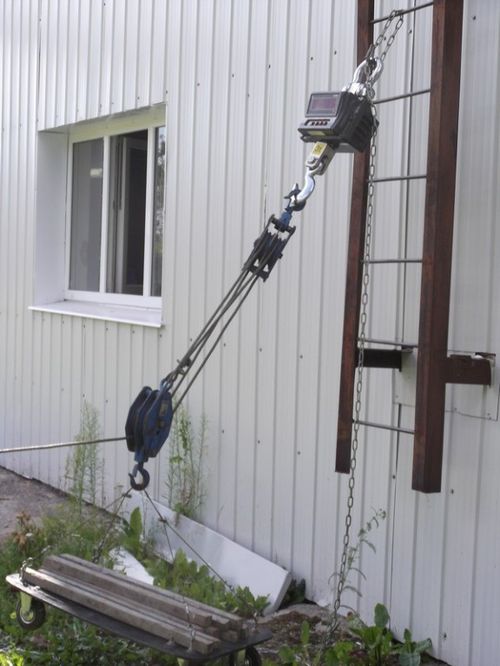

Проверка прочности с помощью груза.
Осмотр объекта. Осматриваются места стыков на конструкции, не появились ли трещины и выбоины.
На каждую 5-ю ступень устанавливают нагрузку, тестируя тем самым прочность конструкции.
Лестничное ограждение тоже нуждается в испытании. Так как ограждение испытывает нагрузку сбоку, то силу применяют горизонтально.
По итогам проведенной проверки заказчик получает протокол и акт испытаний пожарных лестниц.
Осматривая пожарную лестницу, целесообразно уделять особое внимание швам. Это самое слабое место в лестничной конструкции. Швы должны быть без разрывов и трещин
Покрытие лестницы не должно изменить окраску, не быть с коррозией
Швы должны быть без разрывов и трещин. Покрытие лестницы не должно изменить окраску, не быть с коррозией.
У ограждений проверяют швы и соединения, а затем оценивают их прочность. При испытании используется только сертифицированное оборудование. Если повреждений не выявлено, то это означает, что ограждение находится в исправном состоянии. Об этом выдается соответствующий акт.
Если в ходе проверки пожарных лестниц обнаружены дефекты, то вместе с протоколом и актом делаются фотографии, где фиксируются выявленные недостатки.
Как проходят испытания
- стойкость к динамической нагрузке согласно нормативам для конструкции – стремянка, автолестница, стеклопластиковая;
- стойкость и прочность ограждений;
- уровень слоя защиты.
Результаты проверки эксплуатационных характеристик заносятся в акт. Заполненный документ передается организации-заказчику.
Образец протокола испытания пожарных лестниц
Документ включает в себя:
наименование образца – стремянка, стеклопластиковая конструкция, стационарное сооружение и прочее;
- характеристики: длину, число ступеней, количество заделок к стене, наличие ограждений и тип заполнения и так далее;
- описываются условия проведения мероприятия – видимость, скорость ветра;
- средства исследования;
- величина нагрузки – определяется в зависимости от типа объекта. Так, для стремянки нагрузка на изгиб составляет не менее 1000 H для тетивы и не менее 1200 H для ступени;
- в таблицу заносят результаты испытаний с указанием количества проверочных точек, прикладываемой нагрузки и результата;
- в выводах при заполнении указывается оценка состояния объекта. Пример заполненного документа можно найти в интернете.
В акте указываются имена должностных лиц, проводивших проверку. На фото приведен заполненный образец протокола испытаний лестниц.
Определенная методика проведения подобных испытаний:
- Проверки наружных пожарных лестниц должны выполняться только в светлое время суток, в соответствии со всей необходимой техникой безопасности. Место вокруг лестницы должно быть огорожено, и должны висеть предупреждающие таблички о проведении испытаний.
- Испытания выполняются статистической нагрузкой на каждую пятую ступень лестницы нагрузкой в 180 кгс, причем нагрузка прикладывается в течение нескольких минут. Также подвергается аналогичной нагрузке тетива лестницы.
- Если лестница маршевая с площадками, то в этом случае проверяются также марши и площадки, с приложением к ним статистической нагрузки. Нагрузка на марш производится снизу строго посередине, а на площадке проверяется с помощью распределительной нагрузки.
- Выполняется проверка также ограждений лестницы путем прикладывания к ним нагрузки в 54 кгс через каждые 1,5 м по всей высоте лестницы.
Требования к пожарным лестницам
Чисто конструктивно пожарная лестница – это лестничные марши, расположенные под углом, и соединенные площадками. Сами марши собирают из двух направляющих, между которыми установлены ступени.
Основная характеристика лестницы – ширина марша. Если говорить о ширине лестницы по пожарным нормам, то она не должна быть меньше ширины дверного эвакуационного проема. Данный параметр определяется в первую очередь назначением самого здания. К примеру:
- в детских учреждениях, в домах для престарелых и инвалидов, в интернатах, гостиницах и прочих похожих учреждениях ширина составляет 1,35 м;
- если внутри зданий находится (работают, живут, проводят время отдыха) больше 200 человек, то ширина не должна быть меньше 1,2 м, при этом показатель количества людей не учитывает находящихся на первом этаже;
- для зданий, в которых количество людей незначительное, например, с рабочими местами одиночного типа, то ширина лестницы выбирается в пределах 0,7 м;
- в остальных случаях, не обозначенных выше, используются пожарные лестницы шириною не менее 0,9 м.
Кроме этого требования к наружным лестничным конструкциям – это не только требования к маршам
Немаловажное значение при эвакуации людей играют параметры площадок. Что касается их ширины – выдерживается равенство ширине марша. Длина минимум 1 м
Большое значение уделяется первой площадке, расположенной у выходного проема. При открытии двери ширина площадки не должна уменьшаться до ширины лестничного марша. Поэтому данный параметр делают немного больше
Длина минимум 1 м. Большое значение уделяется первой площадке, расположенной у выходного проема. При открытии двери ширина площадки не должна уменьшаться до ширины лестничного марша. Поэтому данный параметр делают немного больше.

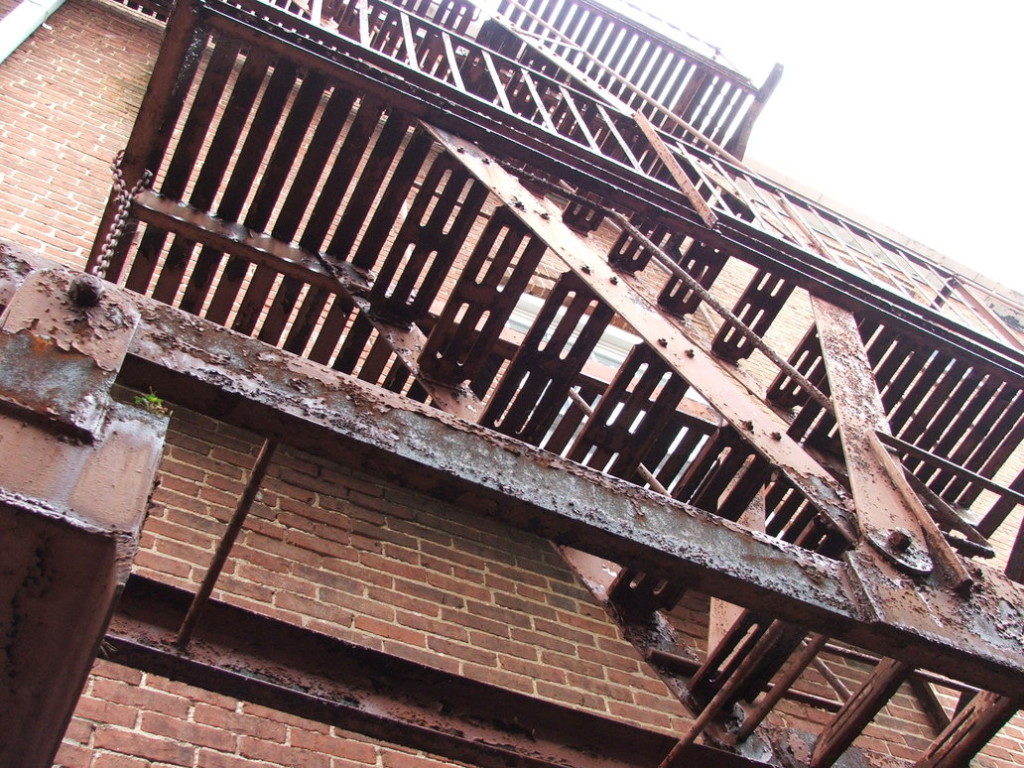

Так как противопожарная лестница металлическая наружная открытого типа располагается на улице, то она подвергается достаточно жестким природным нагрузкам
Поэтому очень важно строго следить за ее качественным техническим состоянием. В первую очередь это касается окрашивания, чтобы не появлялись участки коррозии металла, которые снижают прочность соединений и конструкции в целом
Немаловажным мероприятием будет поддерживать лестницы в чистом состоянии. Они должны периодически очищаться от грязи и мусора. И другие требования, а точнее запреты:
- нельзя захламлять лестничные проходы, они должны всегда находиться в свободном состоянии;
- нельзя по ним прокладывать кабели и провода под напряжением, исключение составляет электропроводка, используемая для освещения самой лестницы;
- нельзя по ним прокладывать трубопроводы, по которым перемещаются горючие смеси, жидкости и газы;
- нельзя на них выводить выходы из подъемников или грузовых лифтов.
Что касается внутренних пожарных лестниц, то к ним все те же требования, плюс еще три:
- Из них обязательно организуются прямые выходы на улицу.
- Если в состав конструкции входит более двух клеток (лестничных), то организуется выход на улицу в виде отдельного проема.
- Если на одну из клеток организован воздушный переход, то и ее комплектуют отдельным выходом.
Цели испытания
Основная цель регулярных проверок и испытаний это – безопасность.
Основными материалами лестниц и стремянок являются сталь, алюминий, дерево. Рассмотрим на их примере главные причины регулярных проверок. Остальные материалы используются реже, но к ним также применимы данные параметры.
Сталь. Конструкции из стали одни из самых прочных и надежных, именно поэтому все пожарные и эвакуационные лестницы выполнены именно из стали. Однако сталь подвержена коррозии, которая может стать причиной ослабления прочности конструкции, в результате это может привести к серьезным травмам.
Алюминий. Не подвержен коррозии, но менее прочный, и при регулярных нагрузках возможно образование трещин и повреждений. В местах соединений элементов стремянки в результате регулярного воздействия различных нагрузок возможно образование люфта, что приводит к снижению прочности и также может привести к травмам.
Дерево. Помимо всех тех причин, которые были указаны для алюминиевых лестниц, к дереву добавляется склонность к гниению, именно поэтому проверки лестниц и стремянок из дерева осуществляются в два раза чаще.
Проверка состояния лестницы
Отличие проверки от испытания заключается в том, что при проверке осуществляется осмотр конструкции. При испытаниях проверяется под воздействием нагрузок соответствие заявленным параметрам.
Проверка предполагает пункты:
- Сверка инвентарного номера с журналом учета.
- Наличие/отсутствие видимых повреждений, треснутых или деформированных деталей.
- Все движимые и недвижимые соединения должны быть целыми и без люфтов.
- Наличие/отсутствие деталей с острыми краями или заусенцами, которые могут травмировать.
- Устойчивость конструкции, без крена и на всех опорных точках.
При условии выявления дефектов лестница отправляется на испытания с целью определения пригодности для дальнейшей эксплуатации.
- для металлических — алюминиевых и стальных межпроверочный период составляет 12 месяцев;
- для деревянных стремянок, приставных, переносных и раздвижных лестниц межпроверочный период составляет 6 месяцев
Все об испытаниях пожарных лестниц
Пожарная лестница – элемент, который в настоящий момент присутствует в каждом многоэтажном доме. Согласно государственному стандарту Российской Федерации надлежит использовать внешние лестничные конструкции на аварийных и эвакуационных выходах. Это оборудование устанавливается снаружи сооружений и зданий для того, чтобы использоваться при чрезвычайных ситуациях для спасения и эвакуации человек, находящихся в здании, а также для подъема на кровлю и крыши самих спасателей и оборудования для тушения возгораний. Для того чтобы произвести своевременные действия по эвакуации, необходимо обеспечить надежность и безопасность всей конструкции
Вот почему своевременное испытание пожарных лестниц – это так важно
Так испытывают эвакуационные лестницы
Зачем необходима проверка лестниц для пожарной безопасности?
Для того чтобы ручные эвакуационные сооружения всегда находились в исправном состоянии, а также соответствовали требованиям стандартов ГОСТ и ОКПД, требуется регулярное и своевременное испытание пожарных лестниц. По результатам проверки становится возможно определить не только соответствие ГОСТ и ОКПД, но и необходимость дополнительной деятельности, которая касается данного стационарного оборудования.
Так, например, можно быстро и своевременно выявить, необходим ли ремонт наружных пожарных лестниц, и оперативно ликвидировать все неисправности. Помните, что соответствие требованиям ГОСТ и ОКПД просто необходимо для тщательного обеспечения безопасности сотрудников и жильцов здания.
Проверка заключается в осмотре и в составлении протокола или актов, в которых и прописываются результаты прохождения проверки. Протокол заполняется по образцу, предусмотренному стандарту ГОСТ
Важно обратить внимание, что данными конструкциями пользуются не только в чрезвычайных случаях, но и для выполнения технических задач – вот почему нужно соблюдать правила прохождения проверки по ГОСТу, а также периодичность проверок
Классификация пожарных лестниц

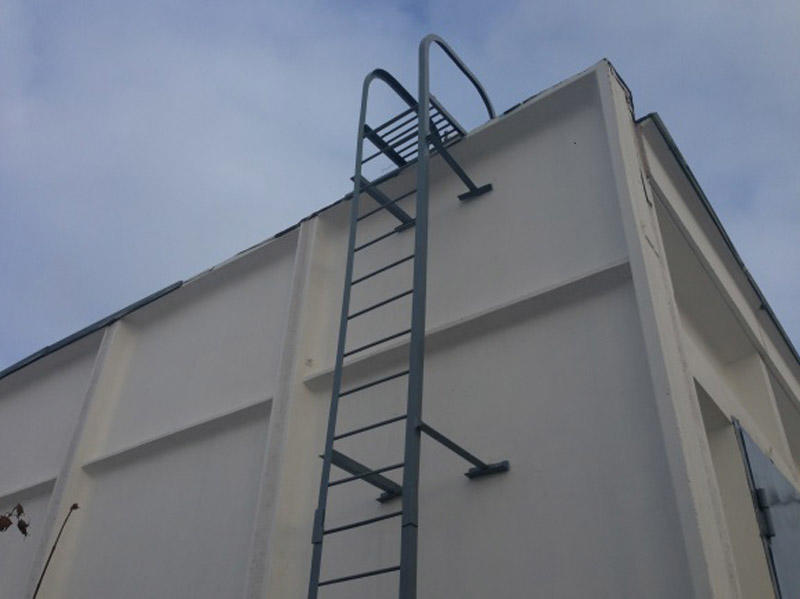

Наружные ручные эвакуационные лестничные конструкции надлежит разделять на:
- вертикальные прямые;
- маршевые лестничные конструкции – согласно требованиям ГОСТ уклон данного сооружения не должен быть выше 6:1.
При выборе вертикальных сооружений ступени должны быть размещены от основания сооружения или здания до кровли, в маршевых пролетах же используется несколько маршей, которые разбиваются на одинаковом расстоянии площадками. Вертикальные элементы надлежит использовать, если высота здания не превышает двадцати метров, а маршевые – когда высота подъема больше двадцати метров
Важно учесть, что наличие лестничной конструкции необходимо для любого сооружения, высота которого больше десяти метров
При проверке и испытании наружных пожарных лестниц изучается не только соответствие сооружения требованиям ГОСТ, но и количество пожарных выходов. Должен обязательно присутствовать как минимум один выход, их количество увеличивается с увеличением размеров здания. В случае если здание оснащено чердачным покрытием, пожарный выход должен присутствовать через каждые сто метров. Если используется любое другое покрытие, количество рекомендованных эвакуационных выходов снижается до одного на тысячу квадратных метров.
Проведение проверки и составление протокола
Испытание пожарных лестниц должно проводиться с периодичностью один раз в пять лет. Однако нельзя забывать о том, что каждый год должна быть проведена проверка сооружения на целостность.
Испытания можно доверить только организации, которая уполномочена на эту процедуру – у нее должно быть разрешение на проведение подобных видов работ, а также данный тип деятельности должен быть прописан у организации в уставной документации.
Помимо этого, компания должна иметь в штате нескольких экспертов с высшим образованием, а также соответствующие технические средства и стенды для выполнения испытаний.
Испытание проводится по фиксированной стоимости, в зависимости от типа конструкции и объема работ цена может варьироваться. После того, как проверочные работы будут проведены, специалистами компании подготавливается специализированный протокол, в котором прописывается информация о проведении работ, а также об их результатах. В обязательном порядке диагностируются узлы соединений и их прочность, а также антикоррозийные покрытия и целостность поверхностей. Изучается также такой параметр, как надежность ступеней. Согласно государственным стандартам, во избежание травмоопасности сооружения, каждая из них должна выдерживать груз в сто восемьдесят килограмм.
