Полная дровница: интересный инструмент для колки дров с ножной педалью

Проще не бывает

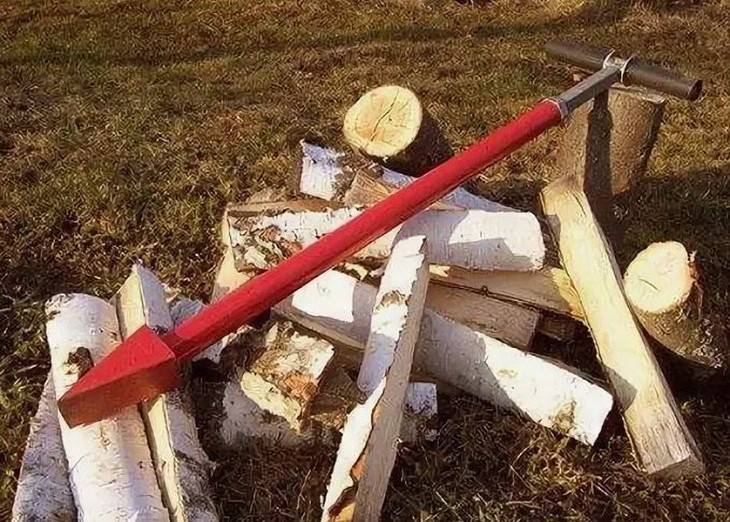

Простейший энергонезависимый ручной дровокол это не что иное как топор-колун. Если пользоваться им понемногу, но регулярно, чтобы выработались навык и глазомер, то он даже безопаснее механических и механизированных и производительнее первых. При условии, что конфигурация колуна и топорища оптимальны и согласованы.

Топор-колун прошел длительную эволюцию и продолжает совершенствоваться. Справа на рис. дан чертеж колуна Стрела, приспособленного для ручной колки суковатых и свилеватых кряжей; слева – топорища для него (колун на нем крепится клином). С топорищем как хотите, нравится вам махать топором или нет, а вот самый колун нам еще очень пригодится, см. далее.

Чертежи колуна для дров Стрела и топорища к нему

Но и чего не надо

Опасный способ ручной колки дров

В интернете уже несколько лет гуляет находка некоего финского фермера: колоть чураки на дрова в автошине, см. рис. справа. Чем хорошо то, что расколотая чурка не развалится, а останется торчать в обечайке, непонятно. Зато понятно другое. Если при обычной колке дров промазать колуном вместо чурака по плахе, топорище больно отдаст в руки. Можно даже не удержаться на ногах и ушибиться. Но если промахнуться тем же колуном по резине, можно обухом получить по лбу. Так что не надо. Шина-дровокол курьез, но никак не полезный.

Элементы конструкции

Для работы понадобятся:

1. Лист металла толщиной 4-5 мм.
2. Конус (лучший материал для главной детали всего механизма – инструментальная сталь).
3. Вал.
4. Шкивы (для передачи с помощью ремня) или звездочки (для передачи с помощью цепи).
5. Ремень или цепь.
6. Подшипники, имеющие корпус.
7. Электродвигатель.
8. Провода.
9. Кнопка включения и выключения агрегата (в качестве альтернативы можно использовать магнитный пускатель).
10. Уголки для изготовления станины (для этой цели вполне подойдут и стальные трубы).
11. Болты и гайки.

Почти все перечисленные детали можно извлечь из старого оборудования. Конус вы можете изготовить сами. Однако, для этого потребуется определенное оборудование. Шаг резьбы винта должен быть 2:1. Поэтому желательно приобрести его, чтобы агрегат работал без замечаний.

Двигатель рекомендуется использовать электрический, на 220 вольт. Иногда в хозяйстве встречаются дровоколы с двигателем от стиральной машины. Большая установка может функционировать и с бензиновым двигателем. Рекомендуемый диаметр вала – от 25 до 30 мм.

Также для работы потребуются следующие инструменты:

• электродрель со сверлами разного размера;
• молоток;
• сварочный аппарат;
• болгарка;
• рулетка, ключи;
• маркер.

Разновидности бытовых станков

В личном хозяйстве применяется два вида приспособлений для колки дров, отличающихся рабочими органами. В станке реечного типа, собранном по облегченной конструкции, содержится колун в виде вертикально закрепленной заточенной пластины. В конусный дровокол входит конус с нарезной винтовой резьбой. Если имеется план и чертежи винтового дровокола, своими руками собрать станок без проблем может любой слесарь.

Собрать самодельный дровокол конусный своими руками, чертежи которого можно разработать самостоятельно, несложно. Для этого достаточно иметь:

1. электромотор 3−4 кВт;
2. винтовой конус;
3. подшипники;
4. редуктор с зубчатой или цепной передачей;
5. вал.

Реечный дровокол своими руками

Легче всего самостоятельно собрать ручное приспособление. Его основой является мощная металлическая станина, а еще лучше – штырь высотой от 1 метра. По ведущей трубе свободно перемещается колун. Он приварен к кольцам, диаметр которых немного больше ведущей трубы. При опускании колуна можно немного придать ускорение трубе или использовать усиливающие элементы для увеличения силы удара.

Поскольку интенсивность воздействия колуна на полено зависит от веса конструкции и прилагаемых усилий, некоторые дрова могут не раскалываться с первого раза. В таком случае можно использовать утяжелители, которые добавляются при необходимости.

Принцип работы дровокола

Дыроколы не все одинаковые, они различаются по своему принципу работы, поэтому принято выделать: механические, гидравлические и дровоколы-шурупы. Они схожи только в одном – позволяют оптимизировать затраченное на раскол время и облегчить физические усилия, прилагаемые человеком.

Механические модели. Являются несложными и простыми в работе. Предназначены для раскола чурок, которые не длиннее 50 сантиметров. В основе находиться конусный шуруп. Его принцип работы в том, что ввинтится в полено, и расколоть его

Помимо этого, еще одной важной деталью является его двигатель. Используют 2 вида, которые работают на бензине и на электричестве

В быту лучше всего подойдет электрический.

Основной принцип работы заключается в следующих моментах:

• дровокол ставиться на твердое основание;
• рукоятка стопора приподымается для перемещения упора напротив лезвия самого колуна;
• полено размещается между лезвием и колуном, затем опускается упор;
• после нажатия на педаль внизу, полено с легкостью раскалывается.

Дровокол-шуруп. Его придумал мастер самоучка. Станок набирает особую популярность благодаря своей простоте в использование. Состоит из станины, где крепится специальный двигатель. Благодаря редуктору, приводится в работу вал, который с помощью закрепленного конуса раскалывает дрова.

Гидравлические модели. Являются самыми мощными экземплярами, и в основном применяются на предприятиях. Он справляется с любым типом и породой дерева, а так же с любым размером и толщиной. Во время работы использует сжатую жидкую энергию, которая помогает ему выполнять поставленную цель.

Как правильно хранить колун

Хранение колуна ничем не отличается от хранения обыкновенного топора.

Фирменные модели идут в паре с пластиковыми или кожаными чехлами, что позволяет не только хранить, но и безопасно транспортировать инструмент в машине и даже общественном транспорте.

Металлическая часть, во избежание образования ржавчины, покрывается смазкой.

Инструмент с большой головой можно смело покрывать тонким слоем автомобильного масла.

Для брендовых дорогих моделей продается специальная смазка для топора.

Инструмент с деревянным топорищем нельзя хранить под прямым солнечными лучами.

Также не рекомендуется работать при морозе ниже -20.

Лучше всего хранить топоры в помещениях со средней влажностью.

Меры безопасности при колке дров

При колке дров необходимо соблюдать некоторые меры предосторожности, независимо от того, как будет выполняться работа: при помощи ручного колуна или используя для этих целей электрический дровокол. И колун, и топор нельзя назвать безопасными инструментами и даже одно неловкое движение может привести к серьезной травме. Правильно подобранный инструмент и способ выполнения работ в значительной мере влияют на безопасность

Правильно подобранный инструмент и способ выполнения работ в значительной мере влияют на безопасность

И колун, и топор нельзя назвать безопасными инструментами и даже одно неловкое движение может привести к серьезной травме. Правильно подобранный инструмент и способ выполнения работ в значительной мере влияют на безопасность.

Меры безопасности при колке дров – использование перчаток и очков

Самое пристальное внимание следует уделить выбору подходящей для колки колоды. Ее ширина должна превышать диаметр самой широкой чурки, а высота быть чуть выше колена. При неправильной установке колоды будет трудно нанести достаточно сильный для раскалывания полена удар

При неправильной установке колоды будет трудно нанести достаточно сильный для раскалывания полена удар.

Перед тем, как приступить к работе, рекомендуется надеть перчатки и защитные очки. Перчатки нужны для предотвращения выскальзывания из рук топорища, чтобы колун не улетел далеко и не угодил в спину дорогому соседу. Очки необходимы для защиты глаз от попадания в них мелких щепок. Конечно, очки можно не надевать, если вы планируете максимально естественно вжиться в роль одноглазого пирата.

Полено следует устанавливать на дальней от вас стороне колоды. Это необходимо для того, чтобы в случае промаха колун вонзился в плаху, а не в ваше колено.

Чтобы процесс заготовки дров прошел как можно успешнее, необходимо не только приобретение хорошего колуна, но и правильное и, само главное — безопасное выполнение работы.

Видео по теме:

Экипировка

При рубке дров правильная экипировка также важна, как и инструменты.

Для работы нужно подготовить защитные аксессуары:

• Перчатки. Они должны хорошо облегать руку и не скользить по рукоятке. Лучше брать матерчатые с прорезиненным наладонником или старые кожаные. Рукавицы использовать не рекомендуется, так как они могут спадать с руки. Если вместе с рукавицей выскользнет ручка топора – это может закончиться печально.
• Защитные очки, полумаску. Стекла должны быть чистыми (не поцарапанными и грязными), это снизит точность удара.
• Удобные ботинки или сапоги.
• Одежда может быть любой, но не расстегнутой или очень широкой. Ничего не должно случайно попасть под топор или мешать силе размаха.

Электрический дровокол своими руками. Видео

По видео ролику можно посмотреть, как без топора легко можно колоть дрова. Делается это с помощью конуса, который вкручивается в полено и раскалывает его. Самую простую модель такого электроколуна достаточно просто изготовить своими руками.

Всех сложнее в таком приспособлении изготовить конус. Его, согласно чертежу, который можно найти в интернете, необходимо выточить на токарном станке. Кроме этого, на конусе нужно нарезать левую упорную резьбу.

При отсутствии токарного станка можно воспользоваться болгаркой из металла, насадив ее на шкиф электрического двигателя. После того как болгарка начнет свободно вращаться, со всех сторон одинаково следует снимать металл.

Кроме конуса, для конструкции еще понадобится:

• блок ведущего вала;
• электрический двигатель;
• металлические листы и уголки.

Сделав своими руками конус, можно начинать собирать конструкцию:

1. Из металлических уголков сваривается рама, к которой привариваются нужных размеров стальные листы. Должен получиться столик с полкой внизу.
2. На нижний уровень рамы устанавливается электродвигатель и крепится на болты.
3. На вал насаживается малого диаметра шкиф.
4. На обточенный стальной прут вставляются подшипники, которые крепятся на коробке в гнездах. Коробку можно сделать из толстого железа или взять от старых репродукторов и приварить к станине.
5. Собранный узел проверить на легкость вращения ручкой.
6. Установить шкиф большого диаметра на второй конец вала.
7. Надеть ремни и опять проверить легкость вращения.
8. На выходной вал надеть винтовой корпус.
9. К двигателю подвести питающий кабель.

Конусный дровокол готов. При его изготовлении необходимо учитывать некоторые рекомендации:

• цепная или ременная передача должна быть оснащена защитным кожухом;
• для большей производительности конструкции насадка должна вращаться со скоростью от 250 оборотов в минуту;
• нельзя соединять насадку с двигателем напрямую, так как из-за большого количества оборотов это опасно;
• все связанные с электричеством работы лучше доверить специалисту.

Кроме этого, не стоит забывать, что при работе с электрическим дровоколом следует соблюдать технику безопасности. Травма может быть гарантирована даже при одном неверном движении.

С механическим, гидравлическим или электрическим колуном можно не беспокоиться о заготовке дров на зиму. С его помощью это будет сделать достаточно легко. А если еще приспособление для рубки дров сконструировать своими руками, то в семейном бюджете можно сэкономить немало средств.

Меры предосторожности

При заготовке дров нужно в обязательном порядке соблюдать меры безопасности в независимости от того, каким образом будет осуществляться эта работа: колуном или электрическим или механическим дровоколом.

Нужно всегда быть начеку, так как в процессе работы в разные стороны летят щепки, траектория которых непредсказуема. Поэтому участок для колки дров должен быть подходящим, то есть на расстоянии от людей и животных.

Колун (так же как и топор) является опасным инструментом, и одно неправильное движение может повлечь за собой травму. Правильно выбранный инструмент и правила его использования значительно влияют на безопасность для человека.

Особое внимание нужно уделить колоде, на которой будут колоться дрова, а также к чурке, которая будет колоться. Она не должна быть большего диаметра, чем плаха, а ее высота должна быть немного выше колена. Если установить чурку неправильно, то будет достаточно проблематично нанести правильный и сильный удар, который расколет ее

Если установить чурку неправильно, то будет достаточно проблематично нанести правильный и сильный удар, который расколет ее.

Перед началом работы нужно подумать о своей защите и надеть очки и перчатки. Защитные очки помогут предотвратить попадание в глаза щепок и древесной пыли, а перчатки позволят крепче держать рукоятку. При соблюдении всех правил безопасности это занятие станет легким и даже увлекательным. Дрова будут колоться легко и правильно.

Тонкости выбора

Первым делом следует определиться, конечно, с типом приспособления. Но есть и другие важные нюансы, влияющие на выбор:

Материал ножа. Нож должен быть изготовлен из закаленной стали, чтобы прослужить долго.
Упор. Наиболее удобны колуны с регулированным по высоте упором. С такой настройкой раскалывание осуществляется с минимальными нагрузками, а значит, повышается производительность.
Безопасность. Качественный колун должен иметь 2-рычажную систему блокировки. К минимуму сводится риск получения работником травмы во время работы. Дровосек удерживает рычаги руками. При отпускании одного из них приспособление прекращает работу.
Удобство

Если оборудование покупается, нужно обратить внимание на удобство его использования и возможность передвижения.

Самым простым колуном, который можно смастерить собственноручно, является приспособление из слегка заостренного стального клина и деревянной рукояти. Однако при необходимости заготовки большого количества дров рекомендуется обзавестись устройством с приводом.

Рекомендации по выбору дровокола

Вид конструкции

У самых распространенных агрегатов дерево раскалывается за счет движения гидравлического поршня, который раздавливает заготовку о металлический нож. После чего, она распадается на части. Необходимое усилие создает двигатель.

Винтовой колун тоже имеет много поклонников. Такой агрегат можно соорудить своими руками. В этом случае рабочий элемент имеет форму винтового конуса. Мотор приводит его в движение. При подаче заготовки конус забуривается в плотные слои древесины и разрывает ее на несколько частей.

Конструкция реечного дровокола довольно проста. Однако, такой вид колки дров считается опасным. В этом случае заготовка двигается за счет вращения шестерни.

Принцип действия инерционного или пружинного дровокола несколько иной. Здесь отсутствуют все варианты приводов. Колка дров осуществляется за счет большого плеча и пружины, которая возвращает рабочую планку в исходное положение.

Привод

В продаже имеются агрегаты с электрическими двигателями и бензиновыми моторами. Покупателю необходимо определить, в каких условиях будет эксплуатироваться дровокол.

Максимальное давление на заготовку

От этой величины зависит усилие, с которым поршень воздействует на заготовку. Данная характеристика присуща реечным и гидравлическим дровоколам. В домашних условиях достаточно усилия от 4 до 6 т. Более мощные агрегаты применяются на промышленных предприятиях. Они могут работать с большими бревнами.

Рабочее положение

Этот параметр отвечает за расположение оси заготовки во время работы. Бывают агрегаты с вертикальной, горизонтальной и комбинированной ориентацией. Второй вариант можно отнести к самому распространенному типу. Покупатели приобретают его за простоту конструкции и удобство в использовании. Такие гидравлические и реечные аппараты обладают высокой безопасностью.

Размер пеньков

Длину заготовок определяет величина свободного хода поршня и максимальное усилие расщепления. Толщина пенька колеблется в интервале от 0.25 до 0.5 м. Его длина ограничивается 0.52 м. Все зависит от модели и типа установки.
В реечных аппаратах длину заготовки определяет размер рейки в сочетании с наибольшим создаваемым усилием.
Винтовые дровоколы используются не так часто. Однако, с их помощью можно разрывать пеньки диаметром до 0.7 м.

Наличие опций

На некоторых агрегатах регулируется высота. Это сделано для удобства во время работы. Человек может выставить высоту под размер заготовки. Однако, стоимость изделия увеличивается. В случае необходимости можно придумать самодельные подставки.

Не помешает наличие у агрегата колес. Эта опция позволит с легкостью перемещать аппарат по территории. Нужно иметь в виду, что колеса большого диаметра намного удобнее маленьких.

Станок должен иметь систему безопасности (чаще всего бывает с двумя рычагами). Все производители оснащают свои агрегаты такой опцией. Она является обязательной составляющей у заводских устройств.

Для многих пользователей большое значение имеет скорость работы. Однако, специалисты считают, что минимальных значений этого параметра достаточно для работы в домашних условиях.

Что необходимо для колки древесины

Для того чтобы получить ровные и красивые поленья, пригодные для растапливания печи и камина, потребуется минимум приспособлений

Несмотря на это, необходимо очень пристальное внимание уделить их качеству, ведь именно от этого будет зависеть успех мероприятия

Схема колки дров.

Так, основание, на которое будут устанавливаться чурбаки из древесины, должно быть очень плотным и крепким, что позволит производить процесс колки, не повреждая его поверхность. Лучше всего в качестве основания использовать колоды, выпиливающиеся из бревна. Колода должна представлять собой самый толстый и сучковатый участок дерева.

Для того чтобы колоду можно было без труда переносить на нужное место участка, при выпиливании на ней можно оставить два или три сучка, удобных для захвата руками. Именно сучья, скрученные внутри древесины, придают колоде необходимую прочность и твердость.

Также для того, чтобы расколоть дрова, потребуется острый топор или колун – тоже топор, но только тупой и тяжелый. Работать колуном достаточно сложно, потому что для этого нужны большая физическая сила и сноровка. Преимущество колуна в том, что за счет собственной тяжести он более быстро и успешно расщепляет деревянные чурбаки.

Если требуется расколоть большие и плотные поленья, лучше использовать колун. Попадая в толщу древесины, толстое и тупое лезвие работает по принципу клина, разламывая полено на две части. Если же требуется расколоть тонкие и недавно спиленные чурбаки, понадобится острый топор. Кроме того, острое лезвие будет необходимо в том случае, когда потребуется настругать щепок для растопки.

Чем удобнее таскать поленья

Носить поленья в руках неудобно. Особенно, если они мокрые, грязные или покрыты льдом и снегом. На помощь приходит «третья» и «четвёртая» стальная рука — клещевой (грейферный) захват.

Мне интересно, кто-нибудь пользовался ручным клещевым захватом для брёвен? Стоит платить за фирменный 3000 рублей? Хочу себе заказать, чтобы поленья грузить. Удобно им пользоваться?

Я пользуюсь клещевым захватом 5 лет. Ни разу не пожалел, что купил. Брал их по 1500 рублей. Друзья мне говорили, что деньги выкинул, а я теперь в лес за дровами без них не хожу.

Кстати, есть более дешёвый вариант — одношарнирные клещи для бревен. Стоит ли их брать?

У одношарнирного захвата, чтобы бревно не выскользнуло, придётся сжимать ручки, т.е. прилагать дополнительные физические усилия. На мягкой древесине усилие меньше, на твёрдой или промёрзшей больше. В двухшарнирных захватах сжатие происходит автоматически, за счёт веса поднятого бревна.

Ну, а всем самодельщикам, пользователь с ником 152247 предлагает изготовить hand made вариант брендовых клещей с шириной захвата под бревно диаметром 30 см.

1 Что необходимо для колки древесины?

Чтобы правильно рубить дрова нужно иметь соответствующий инструмент.

1. Колода.

Это толстый спил дерева, установленный вертикально. Колода должна быть высотой не менее полуметра и достаточно большого диаметра. Чем сучковатее колода, тем она будет прочнее. Снаружи надо оставить пару сучков, которые будут служить ручками для перетаскивания.

Пень для колоды лучше всего брать из дуба или вяза. Если таковых нет, можно использовать толстую березу, но такая колода прослужит меньше.

Дубовые колоды служат порядка 8 лет. Чтобы предотвратить раскол самой колоды от ударов, ее усиливают металлической полосой или цепью.

1. Топор или колун

Топор с острым лезвием нужен для рубки тонких поленьев, удаления сучков, подготовки щепы. Колуны бывают разные. Тяжелый колун с тупым лезвием расклинивает толстые чурбаки, деля их на части. Облегченные колуны имеют форму лезвия в виде заточенного клина или классическую.

Колун надо подбирать правильно. Разумеется, ручка должна быть удобной и подходить по ширине ладони. Вес также подбирается «под себя» с учетом того, что придется делать замах. Ручка должна быть березовая, на ней хорошо лежит рука. Пластик или металл скользят. Бывают обрезиненные ручки, они удобны, но обычно бывают на дорогих инструментах.

1. Клинья.

Могут пригодиться для раскалывания твердых толстых спилов деревьев. Применяют дополнительно к колуну, которым пробивается чурбак. В образованную трещину вставляется клин. Забивается кувалдой, чтобы разделить полено. Клинья могут быть гладкими и с зазубринами.

1.1 Какого размера должны быть дрова?

Чтобы обеспечить хорошее горение дров в печи или в камине необходимо правильно рассчитывать габариты поленьев. Отталкиваться здесь необходимо от ширины топки. Желательно, чтобы длина поленьев не превышала 2/3 этой ширины. В среднем, поленья должны получаться примерно 30 см длиной и 7-10 см шириной. Так поленья не будут прогорать слишком быстро или напротив, сгорать не полностью. В любом случае все это рассчитывается с целью контроля эффективности теплоотдачи и пожаробезопасности. От габаритов поленьев сильно зависит количество сажи. Ее избыток может привести к самовозгоранию.

1.2 Виды дровоколов

Сегодня в продаже можно найти массу устройств, предназначенных для раскалывания древесины. Бревна в них могут располагаться вертикально или горизонтально. Первый способ укладки хорошо подходит для крупногабаритного сырья, имеющего ровную форму. Для искривлённых поленьев более удобен горизонтальный вариант.

Многообразие дровоколов поможет подобрать нужный именно вамВажным фактором в классификации дровоколов является тип привода. По этому принципу устройства бывают:

1. Электроприводными. Требуют подключения к электросети.
2. Механическими. Применяются в быту для расколки поленьев небольшого размера.

Правила колки древесины

Применение клина при колке дров.

Несмотря на то, что процесс колки дров не выглядит очень сложным, и многие считают его успех полностью зависящим от наличия физической силы, необходимо знать несколько основных правил, которые позволят получить ровные и хорошо горящие дрова. Для того чтобы не поранить кого-либо во время колки поленьев и не нанести себе случайную травму, потребуется воспользоваться следующими рекомендациями:

1. Перед тем как приступить к колке чурбаков, следует взять в руки топор, помахать им, выбрать наиболее удобную для работы позу, привыкнуть к весу инструмента и месту расположения колоды.
2. Желательно надеть на руки перчатки, которые смогут защитить ладони от травм. Следует помнить, что в случае больших объемов работы даже самые прочные перчатки могут прорваться через два-три дня. Иногда необходимо надеть сразу несколько пар перчаток, что позволит защитить суставы пальцев от вибрации, которая возникает, когда лезвие топора входит в толщу древесины.
3. Для того чтобы отскакивающие от поленьев щепки или топор не смогли поранить ноги, нужно защитить их сапогами или берцами из плотного материала.
4. Необходимо регулярно отрываться от колки и очищать место под ногами от накопившихся там щеп и кусков древесины, о которые можно запнуться в самый неподходящий момент.

Но, кроме техники безопасности, необходимо подумать и о том, как не потратить на процесс раскалывания дров все свои физические силы. Так, следует тщательно осматривать каждое полено и оценивать свои возможности.

Например, если чурбак имеет несколько скрученных сучьев, расколоть его очень сложно. Лучший вариант в этом случае – отбросить чурку в сторону и заняться ею тогда, когда вся остальная работа будет сделана.

Лучше использовать колун, которым полено можно разбить на несколько параллельных пластин. А уже затем эти пластины можно разрубить острым лезвием на тонкие и ровные дрова. Такая же методика должна использоваться и при рубке чурок с сучками: сначала колуном от полена отсекаются пластины с сучками, а затем и все полено разбивается на несколько частей.

Дровоколы с электроприводом

Ручной дровокол, конечно, облегчает заготовку дров, но все равно требует солидных физических усилий. Не столько, сколько их расходуют махая обычным колуном, но все-таки… Сделать усилия еще меньшими помогает электромотор. На его основе делают дровоколы различных конструкций. Но сделать такой дровокол своими руками сложнее. Тут и устройство более сложное, и требуется хоть минимальные знания электрики -желательно подключать мотор через пускатель, причем с кнопками «старт» и «пуск».

Винтовой (конусный)

Одна из самых распространенных моделей — конусный или винтовой дровокол. Отличие между ними только в отсутствии/наличии резьбы на колющем элементе, который в данной модели выполнен в виде конуса.

Конусный дровокол ускоряет заготовку дров

Чурбаки раскалываются за счет того, что вращаемый мотором конус врезается в древесины, постепенно разрывая на части.  У больших чурбаков откалывают сначала края, затем разрывают середину.

Параметры конуса и резьбы

Сначала режущую часть вытачивали в виде гладкого конуса. Если использовать гладкий конус, при работе приходится довольно сильно налегать на чурбак, чтобы цилиндр «вгрызался» в древесину. Намного легче идет процесс, если на его поверхности нарезана резьба. В таком случае чурбак как-бы накручивается на винт, а потом раскалывается.

Чертеж с размерами конуса с резьбой для винтового дровокола

Основное — правильно сделать конус с резьбой. Если есть токарный станок и опыт работы  можно попытаться сделать самостоятельною. Если нет — придется заказывать. Резьбу делают разной, но оптимальными признаны такие параметры: шаг 7 мм, глубина 3 мм (минимум — 2 мм). Еще важный момент — глубина посадочного места на редуктор мотора — не менее 70 мм.

Винт для дровокола

Если есть конус с нарезанной резьбой, изготовить этот дровокол своими руками не составит особого труда.

Электромотор и редуктор

Нужен электромотор достаточно мощный (2 кВт и выше или 5-9 л/с), но с небольшой частотой вращения: 250-600 об/мин. При 250 оборотах и ниже колет очень медленно, а если обороты больше 500 — работать опасно, та как может вырвать полено из рук.

Дровокол с винтом, надетым непосредственно на коленвал

Если удалось найти движок с такими параметрами, можно сделанную пику (винт) насадить непосредственно на коленвал (на фото выше). Если оборотов больше, надо ставить понижающий редуктор или делать цепную или ременную передачу для снижения частоты вращения.

Соотношение высчитываете в зависимости от оборотов движка. Например, есть двигатель на 900 оборотов. Сделав редуктор 1:2 получим 450 оборотов/мин. Как раз оптимальный вариант.

Понижающий редуктор для винтового дровокола

Передачи могут быть ременные или цепные. Цепные работают в разы громче, требуют постоянной мазки, да и выточить звездочки с нужными параметрами стоит, обычно, дороже. Ременная передача желательна двойная (как на фото выше). В этом случае меньше будет проскальзываний.

Где расположить мотор

Если конструкция предусматривает наличие передачи, мотор лучше поставить внизу, а сам винт закрепить на рабочей поверхности. Высоту рабочей поверхности выбираете под свой рост, чтобы не пришлось работать в наклоне.

Более безопасная модель. Сделать такой дровокол своими руками — значительно облегчить себе жизнь

Есть еще такой параметр, как высота расположения винта над рабочей поверхностью. Зазор от стола до цилиндра должен быть в районе 8-20 см. Выше располагать не стоит — может повернуть чурбаки малого диаметра. Оптимальное расстояние — 8-12 см. Даже маломерные чурбаки не поворачиваются.

Гидравлический дровокол

Гидравлический дровокол — самый мощный, но и самый сложный и дорогой в изготовлении. Кроме станины, двигателя и режущих ножей, нужен гидравлический цилиндр достаточной мощности. Стоят они стоят недешево. К тому же нужны еще масляный бак и насос.

Устройство гидравлического колуна

Гидравлический колун для дров развивает солидные усилия, потому при его изготовлении используется металл значительной толщины — 6-10 мм в зависимости от мощности привода. Развиваемого усилия вполне хватает чтобы за один раз развалить чурку на 6-8 поленьев. Потому ножи изготавливают в виде «звездочки».

Колун с гидравлическим приводом оснащают сложным резаком, Который разваливает чурбак на несколько поленьев сразу

При изготовлении ножей их разносят друг от друга на несколько сантиметров. Так, чтобы в работе был только один. Например, сначала — горизонтальный, затем — вертикальный, потом — правый и в конце — левый. При этом каждый из ножей усиливайте, приваривая сзади усиливающие пластины. Сталь желательно использовать жесткую, предварительно ее заточив по тому же принципу, что и на колунах.
