Маленький кристалл с большими возможностями: характеристики светодиодов

Линейный драйвер для светодиодов своими руками

С теорией закончим, перейдем к практике и попробуем собрать линейный драйвер своими руками. Проще всего эту задачу решить при помощи широко распространенного интегрального стабилизатора КР142ЕН12А (его импортный аналог — LM317). Найти его можно в любом соответствующем магазине, и стоит он в районе 20 рублей. Необходимые материалы и инструменты: паяльник, тестер и провода.

Эта микросхема рассчитана на входное напряжение до 40 В, выдерживает ток до 1.5 А и, главное, имеет встроенную защиту от перегрузки, короткого замыкания и перегрева. Правда, это стабилизатор напряжения, а драйвер должен стабилизировать ток. Но мы этот вопрос решим, чуть изменив типовую схему включения микросхемы.

Универсальный драйвер для светодиодов на интегральном стабилизаторе

Здесь микросхема применяется в роли регулирующего элемента, стабилизирующего ток на заданном уровне. Какой величины этот ток будет? Все зависит от сопротивления резистора R1, номинал которого рассчитывается по простой формуле: R = 1.2/I, где:

• R – сопротивление в омах;
• I – необходимый ток в амперах.

Давай попробуем построить драйвер для тех светодиодов, из которых мы делали настольную лампу в начале статьи. Итак, нам нужен драйвер, на напряжение 9.9 В выдающий стабилизированный ток 300 мА. Делаем расчет номинала резистора R1: 1.2/0.3= 4 Ом. Поскольку резистор стоит в токовой цепи, мощность его выбираем не менее 4 Вт.

Здесь отлично подойдут резисторы, используемые практически во всех телевизорах в качестве гасящих по питанию (такие лежат в любом магазине). Они имеют мощность 2 Вт и сопротивление 1-2 Ом. Если резисторы одноомные, то их понадобится 4 шт, если двухомные – 2 шт. Соединяем их последовательно, чтобы сопротивления сложились.

Крепим микросхему на небольшой радиатор и подключаем к выходу нашего драйвера цепочку из трех последовательно соединенных светодиодов, соблюдая полярность. Можно включать. Но куда? Какое входное напряжение у этого драйвера? Вот тут начинается самое интересное. Напряжение на входе должно быть минимум на 2-3 вольта больше того, что необходимо светодиодам, но не более 40 В – больше микросхема не выдержит.

В нашем конкретном случае светодиодам нужно 9.9 В. Значит, на вход можно подать постоянное напряжение величиной от 12 до 40 В. Причем напряжение это может быть нестабилизированное. Подойдет автомобильный аккумулятор, блок питания ноутбука или ПК, понижающий трансформатор с диодным мостом. Подключаем, соблюдая полярность, и наш фонарь готов!

Мнение экспертаАлексей БартошСпециалист по ремонту, обслуживанию электрооборудования и промышленной электроники.Задать вопрос экспертуА как же с выходным напряжением? Об этом не нужно беспокоиться. Как только драйвер стабилизирует ток на заданном уровне, нужное напряжение на светодиодах установится без нашей помощи. Кто не верит, берет тестер и измеряет.

Вот и закончилась наша беседа о led драйверах. Надеюсь, теперь ты не только знаешь, как работает этот важный узел, но и сможешь его правильно выбрать, подключить, а при необходимости даже собрать своими руками.

Светодиодные светильники получили массовое распространение, вследствие чего началось активное производство вторичных источников питания. Драйвер светодиодной лампы способен стабильно поддерживать заданные значения тока на выходе устройства, стабилизируя напряжение, проходящее через цепочку диодов.

Мы расскажем все о видах и принципах действия устройства преобразования тока для работы диодной лампочки. В предложенной нами статье приведены ориентиры выбора драйвера, даны полезные рекомендации. Самостоятельный домашние электрики у нас найдут проверенные на практике схемы подключения.

Характеристики SMD 2835

Похожий по размерам корпус есть у светодиода SMD 3528 на 0,06W. Технические характеристики SMD 2835 совершенно другие, обычно мощность 0,2W.

Китайцы любят продавать своё барахло под видом новинок типа «новинка 2016 года, новые LED чипы 4014, мощные, суперяркие». Сначала они продавали светильники и лампы для автомобилей на низкокачественных СМД 5630 на 0,09W. Когда это приелось, этот слабый кристалл стали ставить в новый корпус SMD 4014. И рекламируют как новинку, которая в 5 раз лучше, чем предыдущее барахло, хотя отличий по качеству никаких нет.

В корпус 2835 производители ставят кристаллы различной мощности, на 0,2W 0,5W 1W. По внешнему виду не определить сложно. Если цветовая температура нейтрально белого света, то желтого люминофора бывает мало и видно размер кристалла. Чем он больше, тем выше мощность.

Светодиод 2835 характеристики

Параметр	Китайский 2835	2835 0,2W	2835 0,5W	2835 1W
Световой поток, лм	8	20	50	100
Мощность	0,09 вт	0,2 вт	0,5 вт	1 вт
Температура	+60	+80	+80	+110
Ток, ампер	25 мА	60 мА	150 мА	300 мА
Напряжение, Вольт	3,2	3,2	3,2	3,2
Габариты, мм	2,8мм на 3,5мм

Выпускается множество разновидностей светодиода 2835 по характеристикам:

1. напряжение падения может быть 3.1V, 3.2V, 3.6V, 9.8V;
2. световой поток от 20 до 145 на 1 led;
3. сила тока от 60 до 300 мА.

Реальные параметры можно узнать только по даташиту datasheet.

Основные характеристики LED SMD 5050

SMD 5050 разрабатывались для применения в разнообразных источниках света. Основным преимуществом, как показала практика, являются: продолжительный срок службы, стабильность характеристик и качественное исполнение. Практически не подвержены вибрации, перепадам температур. Кристаллы не подвержены воздействию влаги и предназначены для автоматического монтажа. Хотя и ручной монтаж вполне возможен при определенной сноровке. Основное применение — светильники общего назначения, индикаторные устройства, декоративные лампы, автомобили и дорожные знаки. 5050 состоит из трех кристаллов, одинаковой мощности. Выпускают как одноцветный (белый), так и в цветном варианте. Мы будем рассматривать и те и другие характеристики.

Характеристики диода SMD 5050 белый	Значения
Световой поток, Лм	18
Рассеиваемая мощность PD, W	70 mW*3
Рабочая температура, Topr °C	— 40/+65
Прямое напряжение, B	3.3
Максимальный рабочий ток, мА	60

Характеристики диода SMD 5050 другие цвета	Значения
Световой поток, Лм ( в зависимости от цвета )	12-18
Рассеиваемая мощность PD, W (зависит от цвета )	40-80 mW*3
Рабочая температура, Topr °C	— 40/+65
Прямое напряжение, B ( в зависимости от цвета )	2,0-3.3
Максимальный рабочий ток, мА	60

Могу понять, что сейчас у многих возникнет вопрос по поводу цветных LED SMD 5050 характеристиках. Особенно на тех позициях, где указано, что они зависят от цвета. Повторюсь еще раз, что это общая информация к сведению. Более точные и подробные сведения можете прочитать ниже.

К особенностям этого типа диодов отнесу следующее:

• Низкая деградация светового потока (менее 4% за 3000 часов эксплуатации)
• Корпус производят из термостойкого полимера, который способен выдерживать длительную температурную «нагрузку» до 250 градусов Цельсия
• Максимальная температура кристалла, при которой он не слишком быстро будет терять свои свойства — не более 110 градусов

В принципе, для простого обывателя хватит и трех основных характеристик — это максимальный рабочий ток, световой поток, напряжение и мощность. Хм… Оказывается не три, а четыре характеристики

Именно на них и стоит обращать внимание при выборе любых светодиодов, если Вы только начинаете свои познания в мире диодного освещения. Для более детального и глубокого изучения стоит все-таки обратиться к полным характеристикам и графикам зависимости SMD 5050. Что касается меня, то я при выборе, подборе диодов в основном использую только напряжение, мощность и световой поток

Остальное изучаю по графикам зависимости. Мне так проще. Да и понятнее. Цифры, таблицы и описания составляют люди, а следовательно не редки ошибки, опечатки. Знаю по себе

Что касается меня, то я при выборе, подборе диодов в основном использую только напряжение, мощность и световой поток. Остальное изучаю по графикам зависимости. Мне так проще. Да и понятнее. Цифры, таблицы и описания составляют люди, а следовательно не редки ошибки, опечатки. Знаю по себе.

Особенности лент SMD5730

Применяя высокоэффективные светодиоды 5730, характеристики и свойства которых заключаются в высокой теплопроводности и низком сопротивлении, обеспечивают длительный срок службы устройства. Они устойчивы к вибрации, повышенной влажности окружающей среды и перепадам температуры. Достаточно малы, имеют широкий угол свечения и прекрасно подходят для любых поверхностей при монтаже. Их можно приобрести в катушках и лентах.

Многим нравится использовать светодиоды 5730, характеристики которых подходят для применения в различных устройствах, что является очень удобным как для обыкновенных пользователей, так и для дизайнеров

Они являются незаменимыми для освещения торговых и офисных помещений, где важной считается не только высокая энергоэффективность, но и комфортная светопередача

Для тех, кто использует светодиоды, маркировка, характеристика и свойства имеют немаловажное значение. У них есть ряд превосходств над своими предшественниками, а именно:. — люминофорные белые светодиоды номинальной мощностью в 0,5 Вт отличаются значительным сроком эксплуатации, стабильными показателями и качественным исполнением; — высокая устойчивость к перепадам температуры, вибрациям и повышенной влажности окружающей среды; — деградация светового потока — не больше чем 1% за 3000 часов работы; — корпус изготовлен из качественного термостойкого полимера, который выдерживает до +250 °С; — светодиоды полностью пригодны для пайки оплавлением

— люминофорные белые светодиоды номинальной мощностью в 0,5 Вт отличаются значительным сроком эксплуатации, стабильными показателями и качественным исполнением; — высокая устойчивость к перепадам температуры, вибрациям и повышенной влажности окружающей среды; — деградация светового потока — не больше чем 1% за 3000 часов работы; — корпус изготовлен из качественного термостойкого полимера, который выдерживает до +250 °С; — светодиоды полностью пригодны для пайки оплавлением.

Параметры по току и напряжению

Промышленно выпускается несколько вариантов приборов SMD2835 с разными параметрами по мощности: 0,09 Вт – рабочий ток 25 мА; 0,2 Вт – 60 мА; 0,5 Вт – 0,15 А и 1 Вт – 0,3 А.

Высокие электрические и световые характеристики получены постепенными улучшениями светодиода массового производства SMD3528 – одного из первых в группе сверхъярких, но имеющих традиционные габариты.

В конструкции были проведены такие изменения:

• увеличена площадь желтого люминофора, который преобразует синий свет полупроводникового светоизлучающего кристалла в белый, т.е. круг диаметром 2,4 мм и площадью 4,5 кв.мм преобразовали в прямоугольник, имеющий площадь 9,18 кв.мм;
• высоту корпуса уменьшили с 1,95 мм до 0,8 мм;
• увеличили номинальный рабочий ток с 20 мА до 60 мА и более;
• расширили площадь контактов на днище корпуса для пайки и отведения тепла с 2,32 кв.мм до 2 х 1,8, т.е. до 3,6 кв.мм.

Это позволило увеличить световой поток СМД2835 в 2,5-3 раза по сравнению с СМД3528.

Особенности

Сегодня SMD 2835 можно позиционировать как планарный светодиод, в корпусе которого скрыты лучшие качества, взятые от предыдущих модификаций:

1. Ширина и длина светодиода полностью совпадает с размером SMD 3528. Это упрощает производителям светодиодных лент задачу по наладке производственного оборудования. При этом высота элемента уменьшена до 0,8 мм, что снижает затраты на его производство и расширяет область его использования.
2. По электрическим и оптическим параметрам у SMD LED 2835 много общего со светодиодом SMD 5730 мощностью 0,5 Вт. Учитывая, что площадь излучения SMD 2835 меньше в 1,7 раза, он обладает такой же светоотдачей что и SMD 5730, а значит, лучше подходит для конструирования высокоэффективных светодиодных светильников.
3. Форм-фактор во многом напоминает ещё один прогрессивный светодиод SMD 3014. Излучающая поверхность имеет форму прямоугольника и полностью покрыта люминофором. Корпус выполнен из термостойкого компаунда белого цвета с небольшим срезом в одном углу, указывающим на катод. В отличие от SMD 5630 и SMD 5730 функцию теплоотводящей подложки выполняют анод и катод. Теперь их выводы размещаются не только с торцов, но и на нижней части корпуса. Эту конструктивную особенность нельзя игнорировать при сборке светодиодного светильника своими руками.

Преимущества светодиодного освещения

Будучи относительно новой технологией, светодиоды в большинстве случаев лучше многих источников освещения по качеству света, энергооэффективности, экологичности и рентабельности. Характеристики светодиодов превосходят параметры ламп высокого накаливания практически во всех областях применения, но такое освещение еще не может решить всех поставленных задач. Диоды белого оттенка уже прекрасно зарекомендовали себя как альтернатива люминесцентным трубчатым и лампам высокого давления. Но еще должно пройти небольшое количество времени, пока такие технологии начнут использовать в системе общественного пользования.

Преимущества светодиодного освещения

Будучи относительно новой технологией, светодиоды в большинстве случаев лучше многих источников освещения по качеству света, энергооэффективности, экологичности и рентабельности. Характеристики светодиодов превосходят параметры ламп высокого накаливания практически во всех областях применения, но такое освещение еще не может решить всех поставленных задач. Диоды белого оттенка уже прекрасно зарекомендовали себя как альтернатива люминесцентным трубчатым и лампам высокого давления. Но еще должно пройти небольшое количество времени, пока такие технологии начнут использовать в системе общественного пользования.

Цоколевка 5мм диодов

Чтобы подключить диоды как на схеме нужно определиться где у светодиода плюс и минус. Для начала рассмотрим на примере распространённых маломощных 5 мм диодов.

На рисунке выше изображен: А — анод, К — катод и схематическое обозначение.

Обратите внимание на колбу. В ней видно две детали – это небольшой металлический анод, и широкая деталь похожая на чашу – это катод

Плюс подключается к аноду, а минус к катоду.

Если вы используете новые LED элементы, вам еще проще определить их цоколевку. Определить полярность светодиода поможет длина ножек. Производители делают короткую и длинную ножку. Плюс всегда длиннее минуса!

Если вы паяете не новый диод, тогда плюс и минус у него одинаковой длины. В таком случае определить плюс и минус поможет тестер или простой мультиметр.

Устройство LED-ламп

Прежде всего, давай разберемся, что такое светодиодная лампочка и как она светит. В 1907 году британец Генри Раунд заметил, что полупроводниковый диод под действием электрического тока при некоторых условиях начинает излучать видимый свет. И хотя до применения этого эффекта на практике понадобилось более 60 лет, начало было положено. Сегодня технология производства сверхъярких диодов отлично отлажена, а световой поток полупроводников настолько велик, что диоды вполне в состоянии заменить обычные осветительные лампочки.

Конечно, мощности светового потока одного полупроводника недостаточно для освещения, скажем, комнаты, но эту проблему легко обойти, собрав «лампочку» из нескольких светодиодов. Конструкторы даже пошли дальше – они не стали снабжать каждый полупроводник своим корпусом, а поместили на одну подложку сразу несколько кристаллов. Такие сборки стали называть матрицами:

Как ты наверняка заметил, глядя на фото выше, и отдельные диоды, и матрицы имеют одну особенность – их световой поток направлен в одну сторону. Это очень удобно для сборки направленных осветительных приборов, к примеру, прожекторов, но мало подходит для приборов рассеянного света. Зачем тебе лампочка-прожектор, скажем, в люстре? Как конструкторы обошли эту проблему, я думаю, ты уже догадался: они просто расположили полупроводники под разными углами, направив световые потоки каждого прибора в определенную сторону.

Световой поток этих светодиодных ламп направлен практически во все стороны

Несмотря на то, что светоизлучающие диоды обладают очень высоким КПД, какая-то часть энергии все равно расходуется на тепло. Если мощность осветителя невелика, то в этом нет ничего страшного. Но для освещения того же помещения светового потока лампочки мощностью в ватт явно недостаточно. Поэтому практически все светодиодные осветители имеют в своем составе радиатор – металлическую ребристую пластину, отводящую тепло от кристаллов и отдающую его в воздух. В некоторых конструкциях радиатор находится внутри корпуса, в других его можно увидеть снаружи. То же самое касается и любых других осветительных устройств, работающих на полупроводниках, – они тоже имеют в своем составе радиатор.

И последний немаловажный штрих – питание. Диоды питаются постоянным и относительно невысоким напряжением, поэтому подключить их напрямую к обычной розетке не получится. Прежде чем подать напряжение  на кристалл, его нужно понизить и выпрямить (сделать постоянным). Эту задачу исполняет специальный блок – контроллер питания или драйвер. Обычно драйвер уже встроен в осветитель или лампочку, поэтому многие о существовании этого достаточно сложного электронного узла даже не подозревают.

Драйверы питания диодной лампочки (слева) и светодиодного прожектора

Кроме вышеуказанных функций, драйвер следит за током через диоды и защищает их от случайных бросков и колебаний напряжения.

Отличие светодиодной ленты SMD2835 от 3528

Главное отличие ленты SMD2835 от SMD3528 – яркость свечения. Разница почти трехкратная в пользу изделия на SMD2835.

На выключенных лентах можно видеть светодиоды с желтыми зонами люминофора на корпусах – прямоугольными (SMD2835) или круглыми (SMD3528).

Еще отличие – ленты SMD2835 светят только белым светом, а SMD3528 могут быть красного, желтого, зеленого и др. цветов, или RGB с изменяемым цветом. Они светят статически, не меняя величины светового потока или с регулировкой яркости и цветового оттенка. Яркость свечения регулируют ручным или электронным диммером.

Ленты гибкие и могут монтироваться на ровных и криволинейных поверхностях. Для увеличения светового потока светодиоды размещают на ленте с обычной или с увеличенной плотностью.

Еще большую яркость имеют двух-, трех-, и четырехрядные ленты. Такие изделия при работе сильно греются. Поэтому для них разработаны специальные монтажные профили из алюминия.

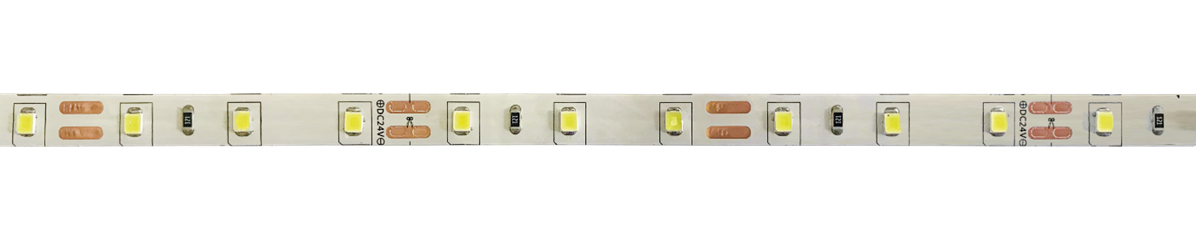

На ленте желтые элементы – светодиоды, черные – токоограничивающие резисторы, пары коричневых полосок – места разреза ленты на автономные отрезки – «пиксели». Пары контактных площадок нужны для подпайки проводников или подключения коннекторов. На этих местах обычно помещают стилизованные изображения ножниц.

Источник

smd 5630 и 5730

smd 5630 представляет собой однокристальный мощный прибор (см. таблицу выше), способный создать световой поток до 57 люмен. Благодаря встроенной защите, собранной на двух стабисторах, прибор в состоянии выдерживать импульсный ток до 400 мА и переполюсовку. Светодиод имеет 4 вывода, но в работе кристалла участвуют только два. Оставшиеся два и металлическая подложка используются для лучшего теплоотвода. Цвет свечения светодиода – белый разной цветовой температуры.

Приборы 5730 могут быть как одно, так и двухкристальными. Первые имеют сходные с 5630 характеристики, вторые вдвое мощнее (1 Вт) и в состоянии создавать световой поток до 158 лм.

Оба типа приборов излучают белый свет различной цветовой температуры и могут использоваться для изготовления мощных светодиодных лент, ламп, прожекторов.

Автомобильная лампа на 5630 и стоваттный прожектор на 5730

Более подробную информацию по приборам smd 5630 ты можешь найти здесь, а по smd 5730 – тут.

Полярность

Подключение светодиодов необходимо производить в соответствии с полярностью. Это требование относится ко всем полупроводниковым приборам, и в раной степени затрагивает светодиодные устройства. Обычно анод и катод визуально отмечаются на корпусе прибора, но есть и другие способы определить их расположение:

• мультиметром, переведенным в режим омметра. При неправильном присоединении щупов стрелку зашкалит, а если поменять их местами, будет отображено сопротивление элемента. Этот вариант подключения — правильный. У современных тестеров есть режим «проверка диодов», который делает проверку еще проще;
• кратковременной подачей питания. Этот вариант допустим, если под рукой есть аккумулятор или батарейка с напряжением не больше 4 В. Оптимальный вариант — устройство с плавным изменением напряжения (лабораторный трансформатор). Если при подаче номинального напряжения светодиод не загорелся, значит, подключение неправильное;
• визуальным осмотром. Большинство элементов имеют на корпусе специальные отметки — плоские площадки, обозначающие катод, разная длина ножек (анод длиннее). На мощных светодиодах (1 ватт и выше) определить полярность проще всего — обычно она о и «-».

Электрические характеристики светодиодов 2835

Таблица характеристик двух разновидностей светодиодов 2835 фирмы Cree

Из таблицы видно, что даже у одного производителя существуют различные виды светодиодов одинакового размера 2835. То есть светодиоды могут быть изготовлены различной мощности и на разное прямое падение напряжения. Например, smd светодиоды 2835 обычно выпускаются на 3, 6 и 9 вольт. Однако производитель может изготовить светодиоды 2835 на напряжение 18 и 36 вольт. А также на номинальный прямой ток 30, 60, 100, 150 миллиампер. Стандартный ряд мощности светодиодов 0,2 Вт, 0,5 Вт и 1 Ватт. Но в продаже могут быть светодиоды 2835 и другой мощности. Характеристики осветительных светодиодов 2835 зависят от количества кристаллов находящихся под люминофором. Обычно светодиоды состоят из одного, двух или трех кристаллов. Однако могут быть и исключения. То есть практически прибор мощностью более 0,2 ватт не один светодиод, а светодиодная сборка.

Как видно, два одинаковых по размеру светодиода Cree изготовлены на разное напряжение. В результате светодиоды имеют совершенно разные вольт-амперные характеристики. Соотношение прямого тока и прямого напряжения этих двух светодиодов показано в расположенных ниже графиках.

График – Вольт-амперная характеристика светодиода Cree 2835 3V

График – Вольт-амперная характеристика светодиода Cree 2835 6V

Без всякого сомнения, важно подобрать источник питания и светодиоды друг под друга. То есть питающий драйвер должен выдавать ток силой не больше чем номинальный ток светодиодов

В добавок ко всему прочему, драйвер должен иметь запас по мощности. Разумеется, по сравнению к мощности питаемых от него светодиодам. Безусловно, это обеспечит более долгий срок службы светодиода. А также большую сохранность источника питания.

Вне сомнения, стоит обратить тщательное внимание на охлаждение светодиодов. Во всяком случае, при соблюдении номинальной температуры светодиоды гарантировано прослужат более долгий срок

Чем более дешевые светодиоды применяются, тем более бережно с ними стоит обращаться.

Светодиод SMD 2835 характеристики

Количество наименований светодиодов уже стало достаточно большим, многие начинают их путать. Самые популярные это SMD 5050, 5630, 5730, 3030, 3528, SMD 4014, 3014. Цифры в обозначении модели светодиода обозначают только размер корпуса. Начинка может быть совершенно любая, этим и пользуются китайцы.

В стандартные корпуса светодиода SMD 2835 они ставят кристаллы гораздо слабей, в 2-5 раз. Это вводит покупателя в заблуждение, он думает много светодиодов, лучше светит. Хорошим примером служат светодиодные лампы-кукурузы и автомобильные лампы. Они бывают просто усеяны со всех сторон этими диодами. Кроме слабого кристалла китайцы экономят на всём остальном. В диоде ставят медные проводники вместо золотых, теплоотвод делают из алюминия, а не из меди.

Внешне плохой ничем не будет отличатся от хорошего. Но нагрев он будет переносить хуже, и не сможет переносить скачки тока, проводник будет перегорать.

• 1. Характеристики SMD 2835
• 2. Примеры обмана от китайцев
• 3. Светодиодная лента 2835
• 4. Даташит SMD 2835

Основные характеристики

При покупке светодиодов необходимо оценить его важнейшие параметры. К ним относится величина номинала тока, напряжения, вольтамперная характеристика и другие.

Вольтамперная характеристика

Светодиод на схеме функционирует, если ток пропускают в прямом направлении. Однако вольтамперная характеристика в этом направлении нелинейная. То есть, чтобы полупроводник начал проводить ток, последний должен достичь определенного порогового напряжения.

Эта характеристика определяется материалом прибора. ВАХ позволяет только подобрать токоограничительный резистор и в точности рассчитать, какое напряжение нужно приложить к кристаллу.

Прямой номинальный ток и падение напряжения

Прямой номинальный ток – это рабочий ток, при котором светодиод не перегорит, p-n-переход не будет пробит, а прибор будет нормально работать.

Указывают в паспорте и пиковый ток – максимальный, который прибор может проводить только импульсами.

Номинальный ток светодиода вызывает падение напряжения на p-n-переходе. Величина зависит от состава полупроводника, длины волны. Так, оранжевый светодиод излучает при подаче напряжения от 2,03 до 2,1 вольт, а белый – при 3,5 вольт.

Максимальное обратное

Вольтаж, при котором происходит пробой кристалла. В среднем обратный максимум составляет 5 В. Для COB величина больше, а для инфракрасных индикаторов всего 1–2 В.

Световой поток

Сила света или интенсивность в заданном направлении источника. Чем меньше угол рассеивания, тем больше сила света при одинаковом световом потоке.

Показатели измеряются при температуре +25°С. Выражается обычно в люменах.

Угол рассеивания

Параметр изменяется от 15 до 180 градусов, а в отдельных моделях составляет даже 5 градусов. Чем шире угол излучения, тем более рассеянный свет генерирует прибор. Но обычно светодиод оснащают фокусирующей линзой, поэтому яркость света неодинаковая по углу рассеяния.

Длина волны и цветовая температура

Показатель указывает на характер излучения. Длина волны инфракрасного излучения составляет более 760 нм, видимого желтого – от 560 до 590 нм, ультрафиолетового – менее 400 нм.

Цветовая температура обычно указывается в белых светодиодах. Она точно определяет оттенков белого, например, холодный белый имеет температуру в 6000 К, дневной – 4500 К.

Световая отдача

Характеристика осветительных светодиодов, которая определяет, сколько люменов генерирует светильник при определенной мощности – в 1 Вт. В среднем для светодиодов это составляет 100 Лм/Вт. Появились модели, в которых этот показатель выше, чем у люминесцентных и достигает 150 и более Лм/Вт.

Основные характеристики

Есть много вариантов его удешевить, заменить  дорогостоящие материалы дешевыми. Самая главная особенность, что такая замена никак не сказывается на внешнем виде, поэтому и возникают такие вопросы.

Список отличий влияющих на цену:

1. материал основания, медь или алюминий;
2. количество проводников идущих к кристаллу;
3. материал проводников;
4. масса светодиода;
5. срок службы по стандарту L70 или L80;
6. максимальная рабочая температура;
7. количество Люмен на 1 Ватт;
8. качество люминофора;
9. индекс цветопередачи CRI;
10. размер кристалла;
11. качество кристалла;
12. разброс технических характеристик;
13. точность пайки и сборки.

Некоторые параметры можно будет определить только после 5000ч. работы:

• скорость деградации КР;
• эффективный срок эксплуатации;
• качество жёлтого люминофора.

Считаю, что на окупаемость первостепенную роль играет эффективный период службы по стандартам L80 и L70. Для уличных светодиодных светильников второстепенные параметры особой роли не играют.

Виды и типы SMD

Условно почти все светодиоды делят на две глобальные категории:

• предназначенные для освещения;
• предназначенные для индикации состояния электронных устройств.

Для первой категории SMD-элементы практически полностью вытеснили выводные, во второй – оставили им узкую нишу. Поэтому для излучающих элементов поверхностного монтажа можно применить ту же классификацию.

Линия раздела проходит по техническим характеристикам:

• для осветительных элементов важен световой поток и требуется цвет, близкий к естественному;
• индикаторным элементам важны не столько цвет и яркость, сколько контрастность к окружающему фону.

Поэтому для индикации можно использовать LED со свечением p-n перехода, а для освещения – только с люминофорным покрытием. Хотя это тоже достаточно условно – никто не запрещает для индикации применять приборы с люминофором и белым свечением.

Светодиод белого свечения, индицирующий подачу питания на плату.

Все это относится к LED оптического, видимого диапазона. Как отдельный тип светодиодов SMD надо упомянуть приборы со спектром излучения, лежащим за пределами восприятия человеческого глаза. К таким относятся ультрафиолетовые и инфракрасные излучатели. Первые применяются для создания компактных источников УФ-излучения. Их используют для детекторов валют, для поиска биологических следов и т.д. Вторые применяются в системах передачи сигналов – в пультах дистанционного управления бытовой аппаратурой, в системах охранной сигнализации и т.п. Эти светодиоды также выпускаются в формате SMD.

Также надо упомянуть LED-матрицы для систем освещения, произведенные по самой прогрессивной на сегодняшний день технологии COB. Вопреки бытующему мнению, этот принцип производства вовсе не противоречит формату SMD. И COB-светодиоды производятся, в том числе, в виде Surface Mounted Device.

Конструкция и внешний вид

Диод 2835 СМД изготавливается на основе полимерных материалов. Внешне напоминает 3528, но значительно отличается от него по характеристикам. Главной особенностью его конструкции является полимерная основа. Она способна выдержать нагрев более двухсот градусов. При этом роль теплоотводчика выполняет система «катод-анод». Из расшифровки названия аббревиатуры (smd) следует, что подобный твердотельный источник света предназначен для поверхностной установки.

Среди других конструкционных параметров led-светильников 2835 можно отметить:

1. Корпус состоит из термопластичного материала, а линза – из светопропускающей эпоксидной основы.
2. Обширная панель по отведению вырабатываемого в ходе свечения тепла.
3. Подключение светодиодов допустимо только через резисторы или драйверы подпитки, выполняющих функцию стабилизатора.
4. При соединении контактов обязательно учитывается полярность. Катодный проводник имеет небольшой срез и меньшую длину.
5. Светоизлучающий кристалл изготавливается на основе нитрогена, галия и индия.

Интересные факты.

Светодиодная лента.

Получение белого цвета. Есть три варианта. Первый – по технологии RGB. Включение всех трех цветов на 100% дает белый цвет. Во втором случае на линзу наносят три люминофора: голубой, красный и зеленый. Третий вариант заключается в нанесении красного и зеленого люминофора на оптическую систему голубого светодиода.

Работа при повышенных температурах. С ростом температуры в области p-n-перехода уменьшается яркость свечения. Причем у красных и желтых падение яркости больше, чем у синих и зеленых. Поэтому нужно использовать хороший теплоотвод и не допускать эксплуатации led при повышенных температурах.

Как готовят полупроводники? В основном по технологии металлоорганической эпитаксии в атмосфере особо чистых газов. Выращиваются пленки толщиной от ангстремов до микрон. Разные слои легируются примесями, которые дадут слою высокую концентрацию электронов или дырок, то есть сформируют n или p структуру полупроводника. Зачем пленки травят, создают контакты к n и p слоям и делят на чипы нужных размеров.

Чем хороша СОВ-технология? Тем, что кристаллы монтируются на металлическую подложку, которая одновременно выполняет функции радиатора. Таким образом получают отличный теплоотвод непосредственно от полупроводникового кристалла. Дополнительно можно получить разную форму светодиода, разную гибкость и и.п.

Что это такое

Светодиод представляет собой полупроводниковый диод, который излучает свет при прохождении тока через двухштырьковый разъём. Для этого необходимы следующие условия. Действительная ширина запрещённой области LED должна быть приближена к энергии световых квантов видимого диапазона. Во время процесса рекомбинации электродырочных пар появляется высокая вероятность излучения света. Из этого следует, что и сам полупроводниковый кристалл не должен иметь существенных недостатков или дефектов, при которых рекомбинация получается без излучения.

Для того, чтобы эти условия соблюдались, производятся специальные многослойные гетероструктуры. Они являются предствестниками нового периода в развитии технологии светодиодной продукции. Впервые такие образцы встраивались в металлические корпуса. Они чем-то похожи на транзисторы, со стеклянным окошком или линзой для выхода света.

Современные светодиодные индикаторы встроены в прозрачные литые пластиковые корпусы. Они трубчатой или прямоугольной формы и часто тонируются, чтобы соответствовать цвету устройства. Инфракрасные устройства могут быть окрашены, с целью блокировки видимого света. Более комплексные корпусы адаптированы для эффективного отвода тепла в мощных светодиодах. Такие накладные светодиоды еще больше уменьшают размер корпуса. LED, предназначенные для использования с оптоволоконными кабелями, обычно снабжаются оптическим разъемом.

Маркировка импортных диодов

В настоящее время широко используются SMD-диоды зарубежного производства. Конструкция элементов выполнена в виде платы, на поверхности которой закреплен чип. Слишком маленькие размеры изделия не позволяют нанести на него маркировку. На более крупных элементах обозначения присутствуют в полном или сокращенном варианте.

Для SMD-диодов чаще всего используется тип корпуса SOD123. На один из торцов может наноситься цветная полоса или тиснение, что означает катод с отрицательной полярностью для открытия р-п-перехода. Единственная надпись соответствует обозначению корпуса.

По внешнему виду корпуса не всегда удается определить производителя. Для поиска нужного изделия существуют специальные поисковики, в которые нужно ввести цифры и буквы в определенной последовательности. В некоторых случаях диодные сборки вообще не несут какой-либо информации, поэтому в таких случаях сможет помочь только справочник. Подобные упрощения, делающие обозначение диода очень коротким, объясняются крайне ограниченным пространством для нанесения маркировки. При использовании трафаретной или лазерной печати удается разместить 8 символов на 4 мм2.

Иногда в маркировке указывается дата выпуска и номер партии. Подобные отметки наносятся для возможности отслеживания более современных модификаций изделий. Выпускается соответствующая корректирующая документация с номером и датой. Это позволяет более точно установить технические характеристики элементов при сборке наиболее ответственных схем. Применяя старые детали для новых чертежей, можно не получить ожидаемого результата, готовое изделие в большинстве случаев просто отказывается работать.

Характеристики светодиодов для фонариков

Кроме изготовления низкокачественных LED, китайцы научились производить подделки сверхярких светодиодов для фонариков, светодиодных балок, велофар. Они на 95-99% копируют внешний вид, но параметры всё равно остаются китайские, на 30-40% хуже оригиналов.

Этим объясняется низкая стоимость аккумуляторных светодиодных фонарей на Cree Q5, Cree XML T6, Cree XHP50. В самых дешевых на 100% стоят подделки. Проверял сам лично, купив 10 разных фонариков на Крии Q5 и Т6. Все они оказались на поддельных КРИ производства LatticeBright.

Характеристики ярких светодиодов для фонариков подробно описаны по ссылкам:

• даташит Cree XHP50
• параметры Cree T6
