Введение в эксплуатацию
Чтобы правильно выполнить установочные работы, следует в первую очередь подсоединить подводку к плите (и закрепить), а только потом подключать к баллону
По завершении сборки нужно осторожно повернуть вентиль и через редуктор выбрать необходимое давление газовой смеси на выходе. Когда газ заполнит шланги, все стыки и соединения следует тщательно обмазать мыльной пеной для обнаружения утечек
Если возникают воздушные пузыри, нужно подтянуть места соединений. В том случае, если они затянуты сильно, а пузыри по-прежнему идут, нужно проверить состояние установленных прокладок и при необходимости заменить их. Если проблем не обнаружено, следует открыть кран перед плитой и по очереди проверить работу конфорок.
При вводе плиты в эксплуатацию можно обнаружить некоторые недоработки, легко устранимые своими руками.
- Если все конфорки коптят и горят любым цветом, кроме синего или зеленоватого, нужно понизить выходное давление с помощью редуктора.
- Когда неправильно работает лишь одна или несколько конфорок, это означает, что для них неверно подобраны жиклеры.
- Если горелка гаснет при включении минимального пламени, нужно откорректировать винт малого расхода газа на кране плиты или чуть-чуть приподнять давление через редуктор.
Установка и подключение газовой плиты
Описание процесса установки и подключение газовой плиты
Пожалуй, вопрос о подключении плиты рано или поздно встает перед каждым из нас, будь то подключение газовой плиты к магистральному газу или баллону с сжиженным газом. Казалось бы, все просто: достаточно купить специальный шланг и подсоединить его одним концом к плите, другим к трубе, и можно спокойно пользоваться плитой. Тем не менее, в установке газовой плиты есть много нюансов.
Если вы стали счастливым обладателем новой плиты, для начала нужно внимательно осмотреть её на наличие механических повреждений. При отсутствии таковых можно вызвать представителя сервис-центра магазина, в котором плита была приобретена, а можно обратиться в местную газовую службу. Вызывая специалиста по ремонту газового оборудования, необходимо удостовериться в наличии у него документа, подтверждающего прохождение обучения и ежегодной переаттестации. Удостоверение должно быть именным, конечно же. Ну а сам сервис-центр должен быть зарегистрирован в местной газотехнической инспекции. Как правило, стоимость подключения плиты через газовую службу ниже, чем специалистом магазина бытовой техники. Например, цена подключения газовой плиты мосгазом не превысит 1100 рублей. Надо учитывать, что срок подключения может затянуться на неделю, да и придет специалист не к определенному времени – для этого нужно будет выделить целый день. Если вам нужно более быстрое подключение газовой плиты, цена будет несколько выше.
Конечно, возникает большой соблазн подключить газовую плиту самостоятельно. В этом случае не нужно никуда звонить и проверять документы у посторонних людей, и пускать этих самых посторонних к себе в квартиру… Газовая плита – один из опаснейших бытовых приборов, требующих специальных знаний для её монтажа. «Газ – не вода, потечет – не заметишь!» Экономия на подключении специалистом может обернуться как минимум затратами на ремонт квартиры или потерей здоровья (если не жизни), в случае взрыва газа. Не многие из нас согласились бы жить в доме, зная, что газовые плиты у соседей подключены к магистрали самостоятельно, минуя горгаз. Так же необходимо учитывать, что производитель не дает гарантии на прибор при подключении не аттестованными людьми. Таким образом, подключение газовой плиты своими руками недопустимо.
До прихода специалиста необходимо решить вопрос с электричеством. Казалось бы, какое отношение имеет электричество к газовой плите? Самое непосредственное! Во-первых, в любой современной плите есть электроподжиг, и во многих – электрогриль. Подключать плиту к обычной бытовой розетке не рекомендуется, т.к. нет никаких гарантий, что на ней есть заземление, а также есть риск возникновения короткого замыкания из-за большой потребляемой мощности, на которую не рассчитана имеющаяся система. Таким образом, подключить газовую плиту следует к электрощиту с использованием отдельного автомата и розетки с заземлением. В самом щите должен быть автоматический выключатель 16А.
Подключить плиту к трубе можно и нужно с помощью гибкого шланга. К счастью, подключение с помощью системы труб и уголков, намертво привязывающее газовую плиту к определенному месту, осталось в прошлом. Подключение газовой плиты гибким шлангом позволяет поставить её в любое удобное для вас место. Длина сертифицированных газовых рукавов не превышает 4 метров, соединять рукава между собой нельзя – мест соединения должно быть всего два: в месте соединения шланга с газовым краном и с плитой. Какие гибкие шланги предназначены для подключения плиты?
Ни в коем случае не пытайтесь сэкономить и купить кислородный шланг или для воды, т.к. состав шлангов разный, и неспециализированные шланги просто не предназначены для контакта с токсичным бытовым газом!
Итак, с подключением газовой плиты к стояку более-менее разобрались: он должен выполняться специально обученными людьми, на долю хозяина плиты выпадает лишь контроль над используемыми материалами, особенности которых мы и описали выше.
Подключение газового баллона к плите также должно выполняться слесарями газовой службы. При подключении к сжиженному газу нужно учитывать, что потребуется замена форсунок на плите на форсунки с меньшим диаметром. Иначе не избежать копоти на посуде.

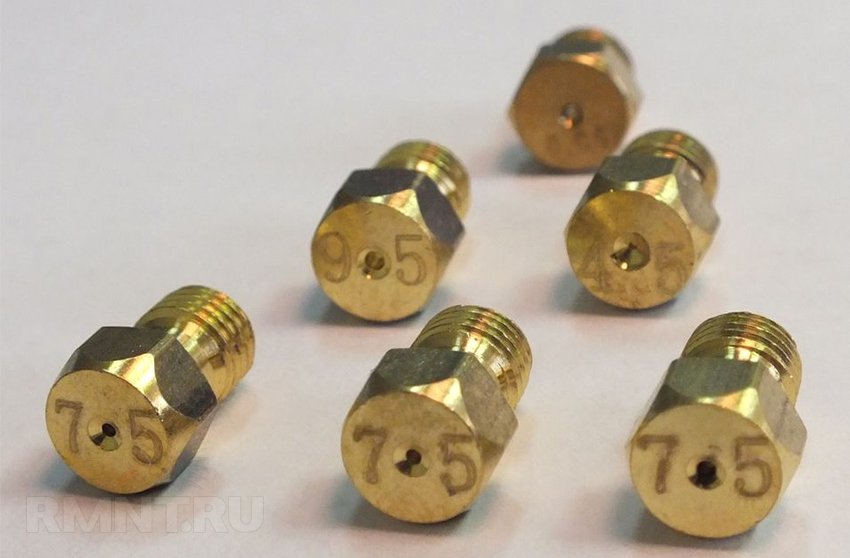

Как правильно выбрать жиклеры
Жиклеры для газовой плиты продаются в любом специализированном магазине. Внешне они напоминают обычные болтики с резьбой. По центру в них имеется специальное отверстие конкретного диаметра, через которое и поступает газ . Как правило, для удобства выбора производители маркируют свою продукцию, выбивая диаметр выходного отверстия на торце жиклера.
При покупке такого устройства не стоит экономить и уж тем более пытаться самостоятельно изменить диаметр его отверстия. Это может стать причиной плачевных последствий. В инструкции к плите необходимо посмотреть конкретный диаметр отверстия жиклера для каждой конфорки. Не допустимо использовать жиклеры с диаметром отверстия большим, чем рекомендуемое. Это не позволит нормально регулировать пламя, оно будет больше допустимого. При использовании жиклеров с меньшим диаметром пламя будет недостаточным.
Алгоритм работ
Первым делом надо определиться, где будет располагаться газовый баллон, есть три вида правильной установки.
- Вне жилого помещения, во дворе, в специальном металлическом ящике — пожарные инспектора скажут вам спасибо.
- Не всегда возможен первый вариант, поэтому устанавливают баллон в кладовой по соседству с кухней, а для шланга сверлят в общей стене отверстие.
- Если нет другого места, а только в непосредственной близости от плиты, то его ставят не ближе 1 метра. Для безопасности необходимо соорудить крепление из дерева или купить специальный шкаф из металла.
Еще пользователи должны знать, что в баллоны закачивается смесь пропана и бутана, которая тяжелее кислорода, а по законам физики такие фракции способны накапливаться в непроветриваемых помещениях — поэтому нельзя устанавливать такое оборудование в подвалах.
Присоединение к плите
Это самая безопасная работа, независимо оттого, где она выполняется — на даче или в городском частном секторе, потому что газ еще не подключен, так что опасаться нечего. Если есть резьбовое соединение, то наматываем на резьбу герметическую ленту и затягиваем гайку до упора. Перед этим необходимо проверить наличие уплотнительного кольца внутри гайки на шланге, как показано на фото.
Подсоединяем баллон
Все выпускаемые промышленностью газовые плиты рассчитаны на использование топлива при низком давлении, поэтому при подключении баллона к плите необходим редуктор, который его обеспечит.
Это изделие устанавливается на баллон, резьба используется левая, поэтому надо накручивать влево, а не по привычной для многих пользователей схеме. Для безопасности все гайки и резьбовые соединения выполнены из латуни.
Подключение выполняется при тщательном осмотре всех деталей:
не должно быть грязи, пыли особенно на резьбе и внутри гайки, на редукторе и емкости для газа;
главное внимание нужно уделить шлангу — он должен быть необходимой длины с запасом, не иметь следов механических повреждений или трещин, а сроки использования должны соответствовать дате установки;
хомуты все должны быть новые, лучше использовать с антикоррозийным покрытием, для долговечности, учитывая перепад температур в осенне-зимний период.
После окончания работ по подключению баллона производим визуальную проверку правильности подключения, и только потом начинаем заключительный этап.
Проверка на утечки
Вот и настала пора использовать заранее приготовленный раствор воды и мыла
Осторожно открываем вентиль на емкости с газом — слышится шипение, что подтверждает исправную функцию редуктора. Теперь берем мягкой губкой из поролона мыльную пену, и наносим ее на все соединения — при появлении пузырей надо подтянуть гайки
Если пена остается неподвижной — значит, качество соединения отличное, и беспокоится не о чем, можно включать плиту и проверить устойчивость горения.
Возможно, неуверенным в себе домашним умельцам пригодится это видео:
Конструктивные особенности дачных плит
Рабочая панель переносных устройств под баллон в основном, производится из стали, покрытой эмалью, или из нержавейки. Стоимость покрытия из эмали на порядок ниже, чем изделие из нержавейки. Эмаль предполагает различные варианты цветового решения.
Рабочий стол из нержавейки более долговечен. Такую панель легко вымыть, плюс благодаря своей стойкости она не коррозирует.
На каждом варочном устройстве обязательно есть установочные решётки. Учитывая невысокую стоимость самой панели, решётки, как правило, изготовляют из стального прута, который при окончательной обработке покрывают эмалью. При бережном уходе решётка будет сохранять товарный вид.
Более дорогим вариантом считается чугунная решётка, ей практически нет сноса.
Напольная плита для дачи может комплектоваться духовкой, также, как и стационарное изделие. Наиболее оптимальный нагрев даёт электрическая духовка, но у неё значительное потребление энергии. Как правило, проводка на даче не отличается особой мощностью, часто бывают перерывы в подаче электроэнергии.
Помогают в таких случаях небольшие по объёму духовые шкафы с самым простым функционалом. Таймер или электроподжиг в таких духовках не предусмотрен.
Разогрев в них идёт от нижней газовой форсунки. Когда с учётом всех нюансов сделан окончательный выбор устройства, необходимо подумать о баллоне с газом, его объёме, типе, и месте для его хранения.
Небольшие напольные и настольные газовые плитки достигли широкого распространения благодаря их незначительным размерам и весу. Они прекрасно справляются с функциональными обязанностями, просты в эксплуатации, а некоторые модели ещё и укомплектованы духовыми шкафами. Такие бытовые приборы помогут дачникам чувствовать себя за городом как дома.
Газовая плита на даче — оптимальный выбор
Газовая плита, наверное, самое распространённое приспособление для приготовление пищи
Конечно, можно пользоваться электрическими плитами. Но, если электричество на даче вдруг отключили, без газовой плиты не обойтись. Ну не готовить же еду на костре в XXI веке? Это, конечно, романтично, но не всегда практично.
Газовые печи на сжиженном газе используются в дачных кооперативах давно. Они расходуют не так много топлива, так что одной заправки вполне может хватить на дачный сезон. Узнать сколько газа потребляет ваша газовая плита можно изучив прилагаемую к ней техническую документацию.
Например:
- У вашей модели плиты с четырьмя конфорками максимальный расход газа 486 г/ч.
- То есть, если горят все четыре конфорки на полную мощность, то баллона 50 литров хватит на 44 часа непрерывного использования.
- Само собой, если включено меньше конфорок, то и расход газа уменьшится.
При выборе плиты особых требований к ней для использования в дачных условиях нет. Выбирайте плиту в соответствии со своими предпочтениями. Если вы не планируете жить на даче постоянно и готовить будете нечасто и небольшое количество блюд, идеальным будет выбор портативной настольной модели с двумя конфорками. Она проста в подключении, малогабаритна, её можно легко переставить в любое другое место или перевезти в автомобиле.
Портативная газовая плита — оптимальное решение для дачи
Если же вы живёте за городом постоянно, например, летом, то имеет смысл приобрести полноценную стационарную плиту, имеющую в комплекте еще и духовку. Но учтите, что использование духовки существенно увеличит расход газа.
Приобретая плиту, нужно уточнять у продавца необходимость покупки специального редуктора, предназначенного для понижения давления газа, выходящего из баллона.
В обычном газопроводе подводимом к домашней плите, колонке или котлу давление природного газа составляет около 0.05 атмосферы., а в газовом баллоне высокого давления до 200 атмосфер. По умолчанию редуктор нужно устанавливать, если вы покупаете обычную газовую плиту, а не специально предназначенную для использования с газовым баллоном.
Устройство капельного полива в теплице своими руками: из бочки, пластиковой бутылки и даже автоматической системы. Для томатов и других культур (Фото & Видео)+Отзывы
Уход за газовой плитой: основные рекомендации
Любую бытовую технику нужно содержать в чистоте. К кухонным плитам следует проявить повышенное требование к чистоте, так как место приготовления пищи должно быть безопасным. Засорение элементов механизма газовой плитки может привести к серьезным неисправностям, а то и вовсе к печальным последствиям, особенно при нарушении безопасности эксплуатации. Для того чтобы газовая плита долго прослужила вам без поломок и неисправностей, соблюдайте следующие рекомендации:
- Перед чисткой плиты убедитесь, что все элементы плиты охлаждены
- Перед чисткой необходимо снять все съемные элементы с варочной поверхности и опустить их в горячую мыльную воду на пятнадцать-двадцать минут
- Загрязнения со стекла дверцы легко очистить с помощью обычной пищевой соды: разотрите небольшую горстку соды на стекле и оставьте на пятнадцать-двадцать минут
- Для особо грязных участков плиты, в частности решеток, можно использовать следующий действенный способ: смочите тряпку нашатырным спиртом и приложите к участку с загрязнением на ночь
- Если поверхность духового шкафа имеет загрязнения в виде засохшего жира, то следует поставить в предварительно разогретую духовку блюдо с водой – пар отлично справляется с таким видом загрязнений даже без использования моющих средств
- Переключатели можно очистить, сняв их и поместив в мыльную воду на несколько минут, а затем можно обработать зубной щеткой
Во избежание появления стойких загрязнений, придерживайтесь следующих простых правил:
- При приготовлении держите пламя огня в пределах днища посуды
- Избегайте попадания влаги на конфорки
- При запекании в духовом шкафу накрывайте блюдо фольгой или пергаментной бумагой во избежание разбрызгивания на стенки
- Старайтесь очищать поверхность плиты от загрязнений после каждого приготовления пищи
Особенности монтажа
Как известно, с газом следует обращаться крайне осторожно по причине его взрывоопасности, ведь даже небольшая утечка или некачественное соединение может привести к крайне печальным последствиям. Подключение баллонного газа к плите не должно происходить при отсутствии одного из нижеперечисленных элементов:. Подключение баллонного газа к плите не должно происходить при отсутствии одного из нижеперечисленных элементов:
Подключение баллонного газа к плите не должно происходить при отсутствии одного из нижеперечисленных элементов:
Плита, рассчитанная на использование сжиженного газа (как правило, при подключении техники, рассчитанной на давление из централизованной сети, конфорки горят плохо с характерным желтоватым цветом пламени).
В этом случае подойдет как специальная плита для дачи под баллон, так и замена жиклеров старой плитки специальными для сжиженного газа.
Емкость с пропанобутановой смесью.
Редуктор. Данный агрегат необходим для выравнивания давления газа при постепенном уменьшении количества смеси в баллоне.
Газовый шланг гибкий из резины или полугибкий сильфонный шланг. Согласно нормам СниП баллон устанавливается не ближе, чем 1 м относительно плиты или приборов отопления.
При этом шланг должен располагаться свободно, без натяжения. Поэтому его понадобится приобрести примерно на метр больше, чем требуется.
Соединительные элементы. Штуцеры и винтовые хомуты для резинового шланга.
В случае использования сильфонных шлангов – резьбовые переходники.
Мыльный раствор для проверки возможной утечки газа после завершения монтажа.
Пошаговое руководство
Если все необходимое для установки у вас уже имеется, то пришло время рассказать, как подключить газовый баллон к плите своими руками:
Шаг 1. Подключение к плите
Газовая плита перед подключением должна уже быть установлена на свое место:
- К выводной трубе плиты подсоединяем шланг, наворачивая его на отверстие трубы и затягивая хомутом.
- В случае использования резьбовых переходников, достаточно плотно накрутить их на резьбу трубы, предварительно намотав ленту-нерметик на резьбу.
- Все манипуляции проводятся без подключенного баллона, то есть другой конец шланга к нему не присоединен.
Шаг 2. Подключение газового редуктора
При использовании газовой бытовой техники, получающей топливо из централизованной системы газоснабжения, наличие этого элемента необязательно. Однако использование сжиженного газа в баллонах требует наличие редуктора для выравнивания давления выходящего потока:
- Редуктор устанавливается с помощью переходника на выходном отверстии газового баллона, обязательно использование герметизирующей фум-ленты.
- На выходное отверстие редуктора устанавливается газовый шланг, который фиксируется с помощью хомута.
Шаг 3. Установка баллона
Место расположения баллона должно соответствовать всем нормативам и требованиям техники безопасности. Его можно установить как в помещении, где находится плита, так и в соседнем или же в специализированном ящике на улице или подсобном помещении.
Чтобы правильно установить баллон, необходимо соблюдать следующие условия:
- Не устанавливать оборудование в цокольных помещениях, подвалах, полуподвалах, постройках выше двух этажей.
- Расстояние от приборов отопления и газовых плит не должно быть меньше 1 м.
- Металлический шкаф для баллона, располагаемый на улице, должен защищать его не только от осадков, солнечных лучей, но и от замерзания, поэтому должен быть утепленным ии подогреваемым.
- Баллон должен располагаться на ровной чистой, сухой поверхности. Если это пол в специальном шкафчике, то сам баллон устанавливают на поддон или рейки, не на само дно.
Шаг 4. Проверка на наличие утечек
Подключение баллона к плите проверяется с помощью концентрированного мыльного раствора:
- Приготавливается раствор из мыла и теплой воды, взбивается до легкой пены.
- С помощью губки или тряпочки наносим раствор на места соединения газового шлага и всех элементов.
- Если появляются мыльные пузыри — есть утечка. В ином случае вы сделали все правильно.
Если удалось убедиться в герметичности подключения, выставляем на редукторе необходимое давление и приоткрываем винт баллона для запуска газа в систему.
Включаем конфорки и оцениваем цвет и качество пламени: если оно голубовато-зеленое и ровное, то давление в норме.
Полезные советы
Чтобы монтаж газопровода был наиболее безопасным, нелишним будет знать о некоторых полезных советах:
Морозоустойчивые газовые смеси — можно заправлять в баллоны, хранящиеся на улице или неотапливаемых помещениях (однако цена и спрос в сезон будет гораздо выше).
Морозостойкая смесь не нуждается в утеплении и испаряется при температуре воздуха до -40 °C

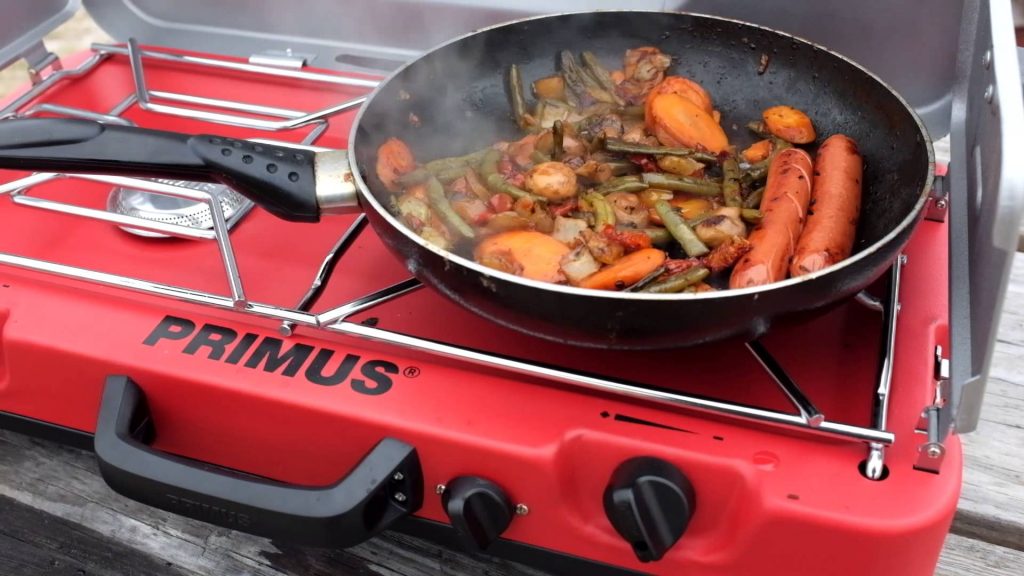

Основные критерии выбора туристической плиты
Перед тем как сделать выбор оптимальной модели туристической газовой плиты, необходимо знать, на какие параметры и нюансы следует обращать первостепенное внимание
Мощность
Необходимая мощность прибора рассчитывается следующим образом: для приготовления 1 л продукта, в среднем, требуется 1 кВт тепловой мощности. Если учесть, что на одного человека в походе требуется (в среднем) 500-700 грамм пищи на один прием, рассчитать необходимую мощность прибора не составит никакого труда. Например, на трех туристов нужна плита мощностью 1,5-2 кВт.
Для приготовления 1 л продукта требуется около 1 кВт тепловой мощности
Вес
Вес стандартной портативной плиты варьируется от 800 г до 2 кг. Следует понимать, что вес зависит от используемого материала и размеров корпуса, конструкции (встроенные резервуар или съемный баллон) и площади горелки. В походе каждый грамм приходится нести на себе и это необходимо учитывать.
Расход газа
Затраты топлива всегда отражаются в техническом паспорте к устройству. Данный параметр может быть указан в виде затрат газа в час, а может выражаться временем, за которое закипает 1 л воды. Тут все просто: чем меньше времени нужно, чтобы вскипятить воду, тем выше расход газа.
Чем меньше времени нужно, чтобы вскипятить воду, тем выше расход газа
Параметры варочной плоскости
От габаритов варочной поверхности зависит допустимая ширина используемой посуды, а значит и возможный объем приготовленной пищи за один раз. При выборе модели используйте следующий алгоритм: если ширина варочной поверхности дает возможность поместить на нее посуду объемом 5 л, то такая печь позволит за одну готовку накормить 5-7 человек.
Пьезоподжиг
Подавляющее большинство современных моделей оснащено функцией пьезоподжига, которая позволяет нажатием на кнопку зажигать топливо в конфорке. В некоторых устройствах данная опция объединена с рукояткой подачи газа на горелку. Пьезоэлемент энергонезависим и здорово экономит в походе спички, однако при повышенной влажности может легко выйти из строя.
Большинство современных моделей оснащено функцией пьезоподжига
Устройства, защищающие огонь

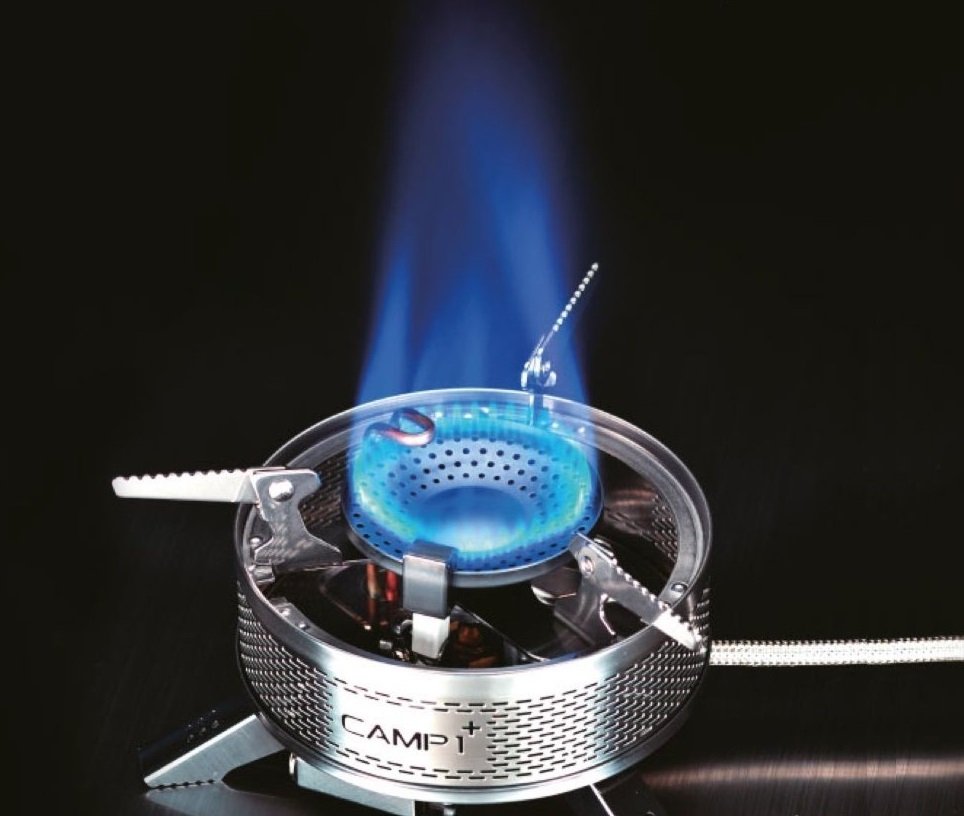

Приборы с литыми алюминиевыми конфорками производят открытый огонь, поэтому требуют защиты от ветра, которая может идти в комплекте с печкой или приобретается отдельно.
Следует знать, что плитка газовая портативная с керамической горелкой не нуждается в ветрозащите, так как открытое пламя находится внутри конфорки.
Комплектация
Большинство моделей предлагаются производителем как самостоятельное и полностью готовое к использованию устройство. Некоторые плиты конструктивно выполнены в металлическом корпусе, верхняя крышка которого играет роль ветрозащиты.

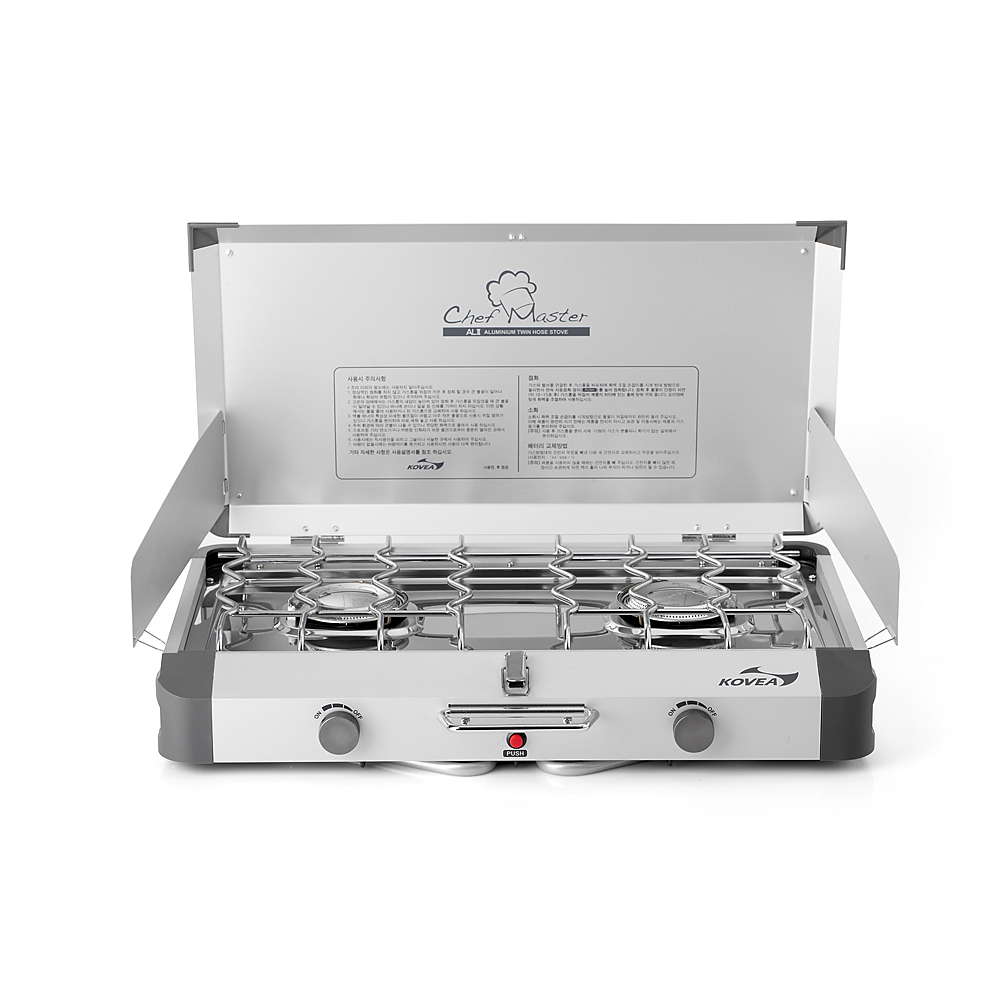

Верхняя крышка играет роль ветрозащиты
Лучшие из представленных на отечественном рынке туристические газовые плиты могут комплектоваться съемной ветрозащитой, переходником для подключения к внешним источникам газа, пластиковым кейсом для удобного перемещения и хранения. Защитные чехлы, резервные газовые баллоны следует приобретать отдельно.
Правила установки и меры безопасности
Газовая смесь тяжелее воздуха. Газ, в случае утечки, всегда скапливается внизу. При этом его запаха можно не почувствовать до достижения им взрывоопасной концентрации. Поэтому категорически запрещено размещать газовые баллоны в подполе, подвалах, погребах, ямах во дворе или рядом с домом.
Это касается любых типов газовых ёмкостей. Если композитные баллоны сами по себе не взрываются, это не значит, что они не могут пропускать газ, который, накопившись в значительном количестве в том же подвале, не рванёт от случайной искры. В случае установки на улице используются металлические шкафы с отверстиями внизу для вентиляции.
Баллон устанавливается строго вертикально. Горизонтальное расположение недопустимо.
Газопровод монтируется из стальных труб с толщиной стенки не менее 2 миллиметра. Проходящие внутри стен трубы помещают в оболочку из мягкого материала и запенивают монтажной пеной. Подсоединение газовых плит и других приборов можно делать специально предназначенными для этого шлангами.
Редуктор к газопроводу подсоединяют резино-тканевым рукавом (дюритовый шланг).
Если вы не уверены, что справитесь с этим сами, лучше обратитесь к специалисту.
Монтаж системы газоснабжения лучше доверить специалистам
Уровень строительный пузырьковый | ТОП-12 Лучших: актуальный рейтинг +Отзывы
Последовательность действий по установке
Безопасная эксплуатация газового оборудования возможна только при условии грамотного подключения
Важно придерживаться некоторых правил:
- Плита, подключенная к баллону, имеющая одну или две конфорки может эксплуатироваться в помещении, площадью не менее 15м².
- Оборудование, оснащенное большим количеством конфорок, может использоваться в кухне, площадью не менее 21 м².
- Кухня с плитой должна обязательно проветриваться.
Алгоритм действий по подключению плиты к баллону сжиженного газа:
- Подготавливаем необходимый инструмент: разводной и газовый ключ, отвертку, армированный газовый шланг уплотнительный материал.
- Определяем месторасположение газового оборудования. Наилучшим вариантом является место хорошо проветриваемое, расположенное недалеко от окна или балкона.
- Подсоединяем плиту к баллону. Для этого на входной патрубок накручивается штуцер. Герметичность соединения обеспечивается при помощи фум — ленты или любого герметика. Редуктор соединяют с баллоном. Вход редуктора подсоединяют к газовому армированному шлангу.
- Проверяем качество работы. Для этого все соединения обмазывают мыльным раствором. Если пузыри отсутствуют, то работа проведена качественно и протечки отсутствуют.
Для подключения газового оборудования можно использовать только новый шланг. Монтировать старые изношенные комплектующие опасно.
